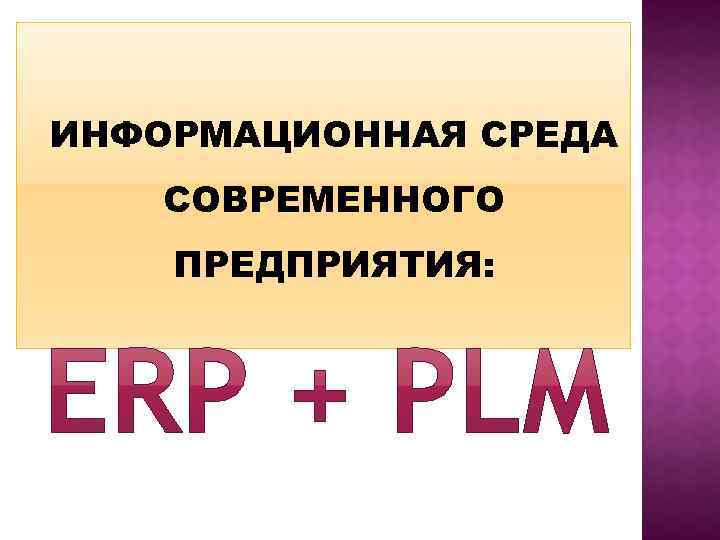

PLM ИНФОРМАЦИОННАЯ СРЕДА СОВРЕМЕННОГО ПРЕДПРИЯТИЯ

PLM

ИНФОРМАЦИОННАЯ СРЕДА СОВРЕМЕННОГО ПРЕДПРИЯТИЯ:

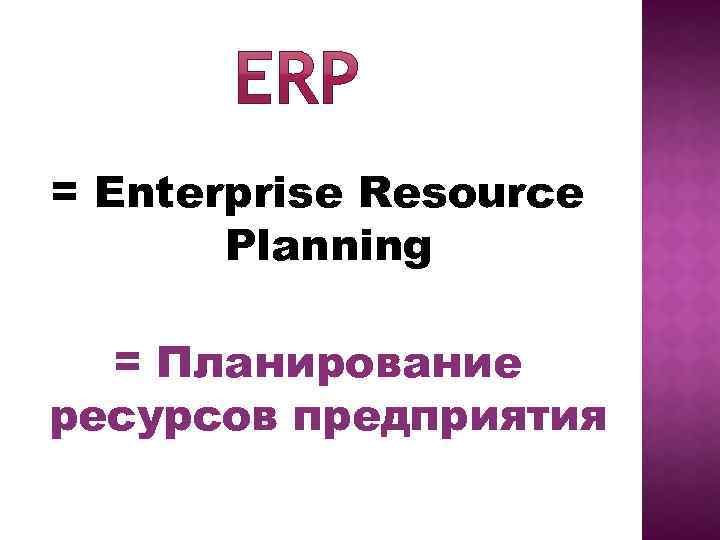

= Enterprise Resource Planning = Планирование ресурсов предприятия

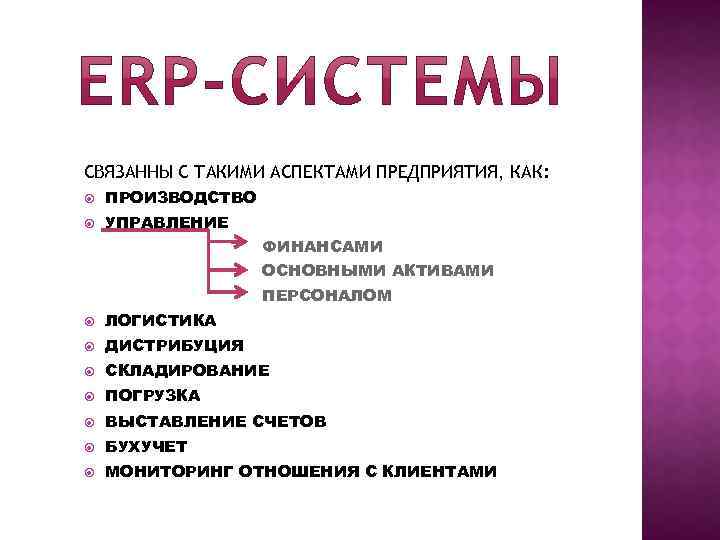

СВЯЗАННЫ С ТАКИМИ АСПЕКТАМИ ПРЕДПРИЯТИЯ, КАК: ПРОИЗВОДСТВО УПРАВЛЕНИЕ ФИНАНСАМИ ОСНОВНЫМИ АКТИВАМИ ПЕРСОНАЛОМ ЛОГИСТИКА ДИСТРИБУЦИЯ СКЛАДИРОВАНИЕ ПОГРУЗКА ВЫСТАВЛЕНИЕ СЧЕТОВ БУХУЧЕТ МОНИТОРИНГ ОТНОШЕНИЯ С КЛИЕНТАМИ

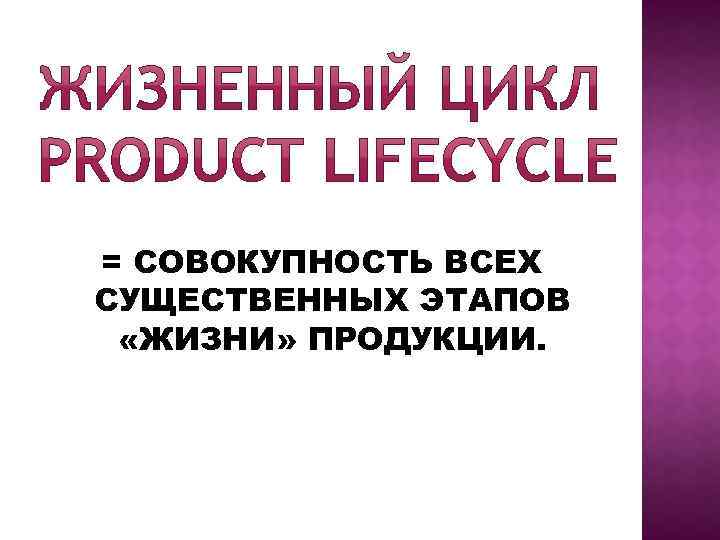

= СОВОКУПНОСТЬ ВСЕХ СУЩЕСТВЕННЫХ ЭТАПОВ «ЖИЗНИ» ПРОДУКЦИИ.

Жизненный цикл изделия ФОРМИРОВАНИЕ КОНЦЕПЦИИ ПРОЕКТИРОВАНИЕ АНАЛИЗ ПОВЕДЕНИЯ ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА ПРОДАЖА ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ УТИЛИЗАЦИЯ

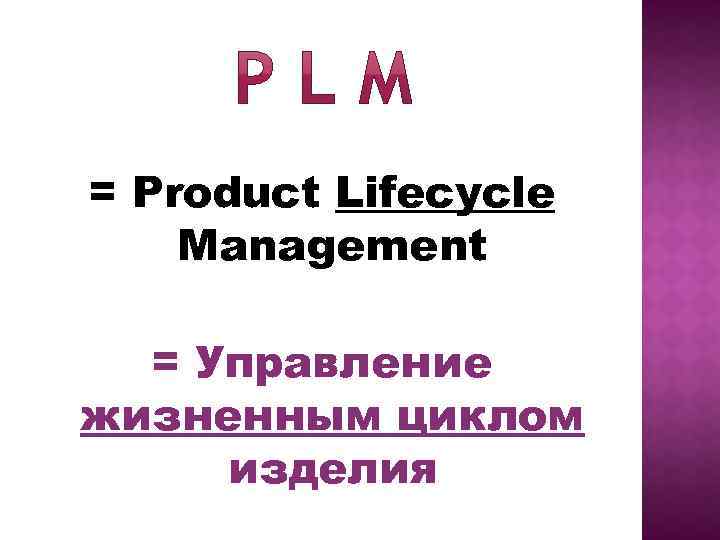

= Product Lifecycle Management = Управление жизненным циклом изделия

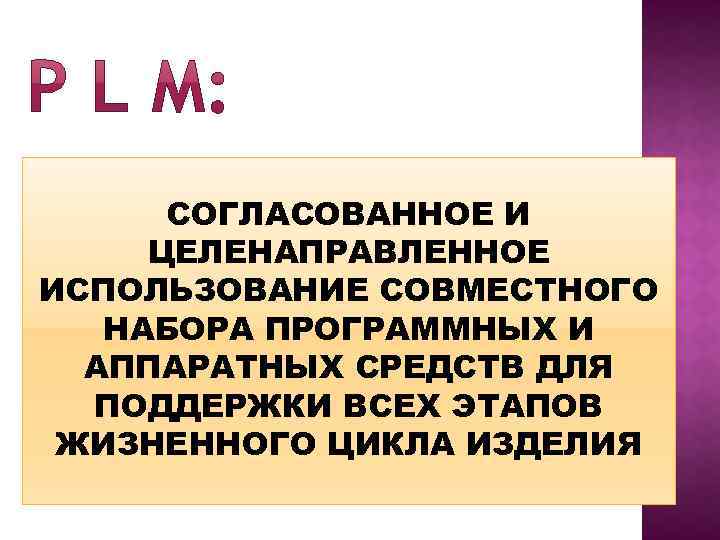

СОГЛАСОВАННОЕ И ЦЕЛЕНАПРАВЛЕННОЕ ИСПОЛЬЗОВАНИЕ СОВМЕСТНОГО НАБОРА ПРОГРАММНЫХ И АППАРАТНЫХ СРЕДСТВ ДЛЯ ПОДДЕРЖКИ ВСЕХ ЭТАПОВ ЖИЗНЕННОГО ЦИКЛА ИЗДЕЛИЯ

CAD CAM CAE CAPP PDM }

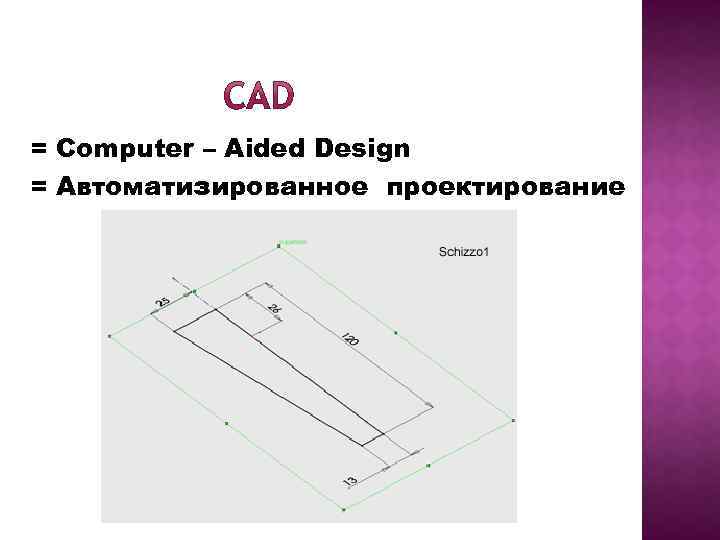

= Computer – Aided Design = Автоматизированное проектирование

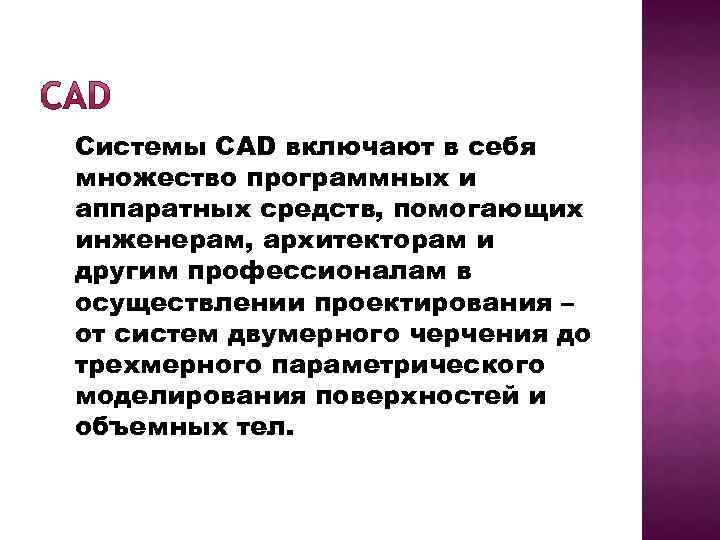

Системы CAD включают в себя множество программных и аппаратных средств, помогающих инженерам, архитекторам и другим профессионалам в осуществлении проектирования – от систем двумерного черчения до трехмерного параметрического моделирования поверхностей и объемных тел.

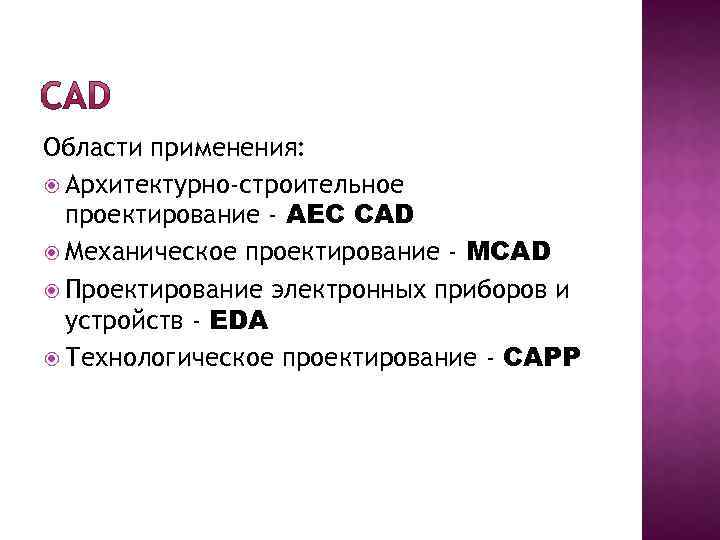

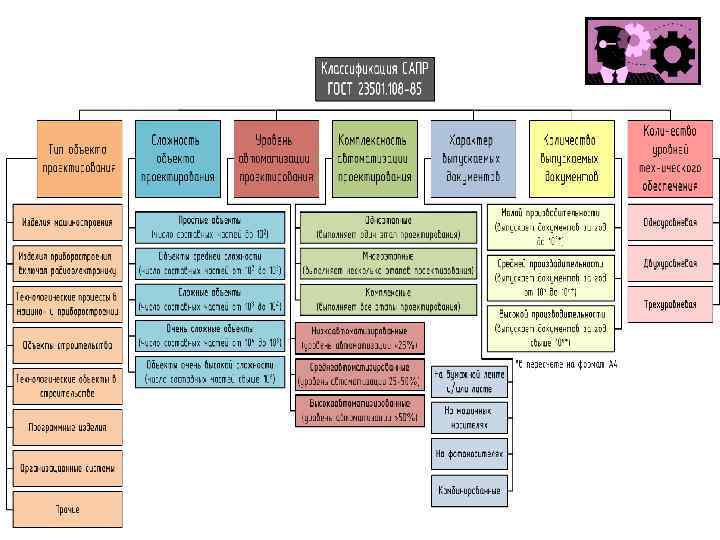

Области применения: Архитектурно-строительное проектирование - AEC CAD Механическое проектирование - MCAD Проектирование электронных приборов и устройств - EDA Технологическое проектирование - CAPP

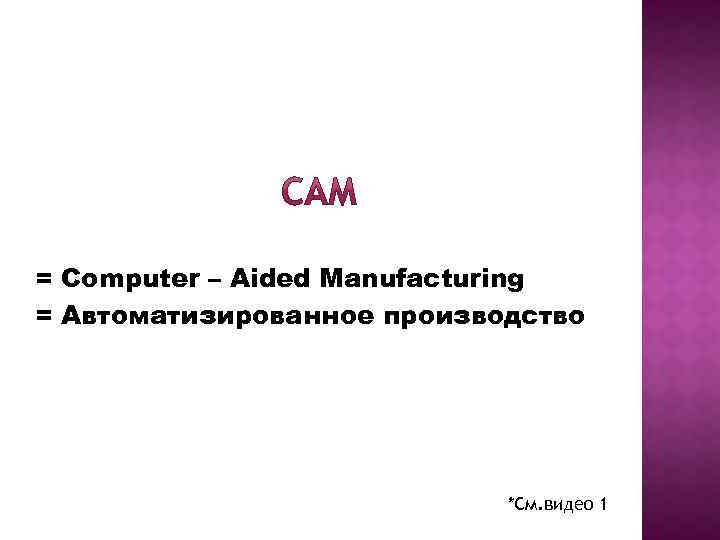

= Computer – Aided Manufacturing = Автоматизированное производство *См. видео 1

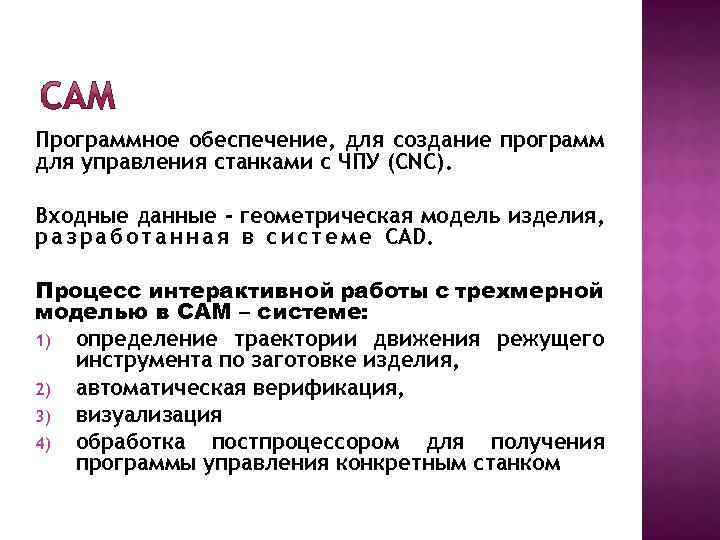

Программное обеспечение, для создание программ для управления станками с ЧПУ (CNC). Входные данные - геометрическая модель изделия, р а з р а б о т а н н а я в с и с т е м е CAD. Процесс интерактивной работы с трехмерной моделью в САМ – системе: 1) определение траектории движения режущего инструмента по заготовке изделия, 2) автоматическая верификация, 3) визуализация 4) обработка постпроцессором для получения программы управления конкретным станком

Например: T-FLEX NC Tracer (производитель –Топ системы), Cut. Viewer (производитель – GRZ software) Применяются для визуальной проверки корректности. *См. видео 2

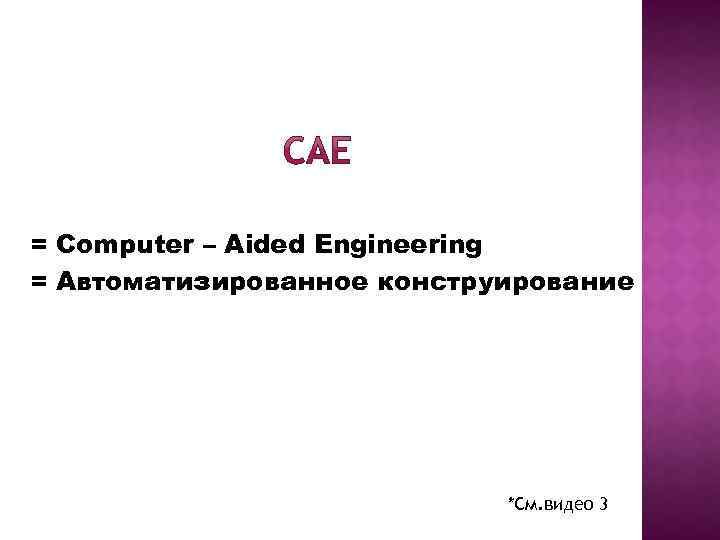

= Computer – Aided Engineering = Автоматизированное конструирование *См. видео 3

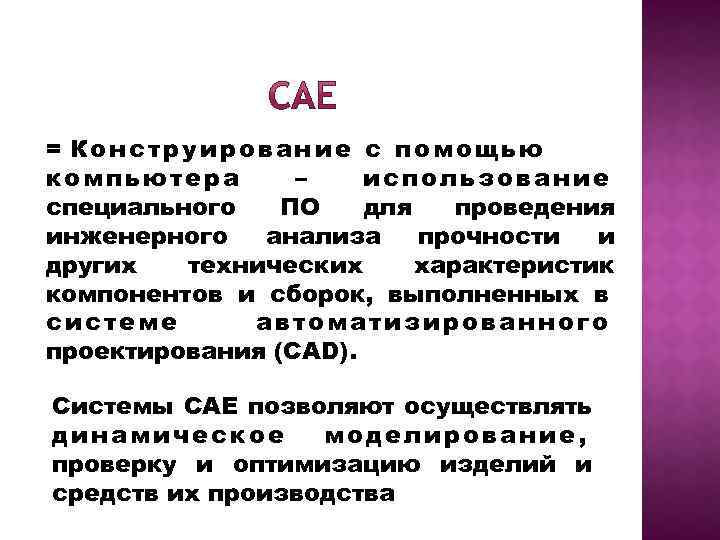

= Конструирование с помощью компьютера – использование специального ПО для проведения инженерного анализа прочности и других технических характеристик компонентов и сборок, выполненных в системе автоматизированного проектирования (CAD). Системы CAE позволяют осуществлять динамическое моделирование, проверку и оптимизацию изделий и средств их производства

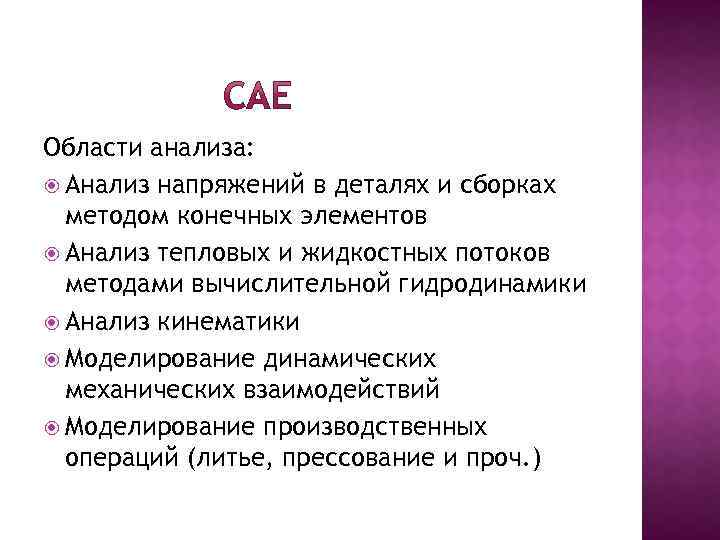

Области анализа: Анализ напряжений в деталях и сборках методом конечных элементов Анализ тепловых и жидкостных потоков методами вычислительной гидродинамики Анализ кинематики Моделирование динамических механических взаимодействий Моделирование производственных операций (литье, прессование и проч. )

Этапы проведения анализа I. Предварительная обработка данных (построение по геометрической модели изделия – CAD-данным – требуемой модели исследуемого процесса, например, сетки конечных элементов, точек приложения сил и их векторов) II. Анализ модели с помощью специализированного решателя III. Заключительная обработка результатов (визуализация результатов расчетов математической модели)

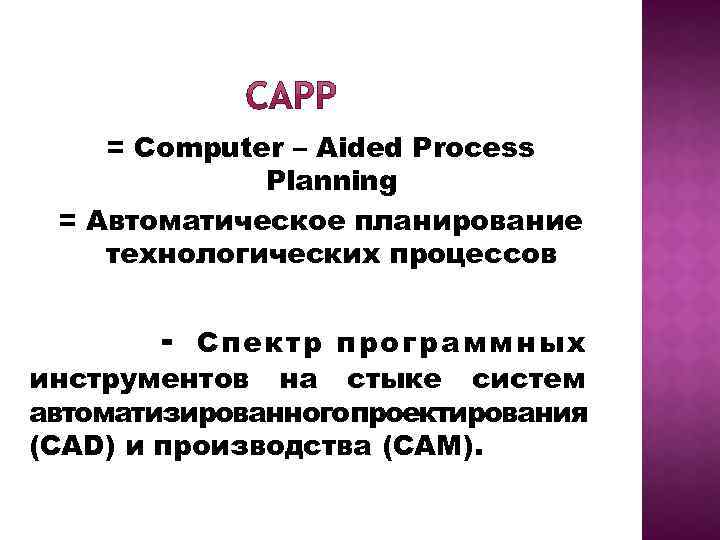

= Computer – Aided Process Planning = Автоматическое планирование технологических процессов - Спектр программных инструментов на стыке систем автоматизированногопроектирования (CAD) и производства (CAM).

- по заданной CAD-модели изделия составить план его производства, называемый операционной картой (или маршрутной картой). Данный план содержит указания о последовательности технологических и сборочных операций, используемых станках и инструментах и проч. Технологическая подготовка производства всегда осуществляется по имеющейся базе данных типовых техпроцессов, применяемых на конкретном предприятии.

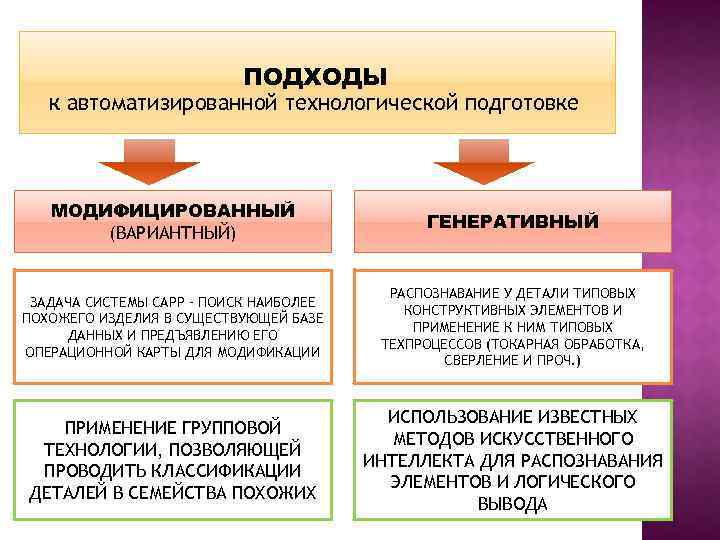

ПОДХОДЫ к автоматизированной технологической подготовке МОДИФИЦИРОВАННЫЙ (ВАРИАНТНЫЙ) ГЕНЕРАТИВНЫЙ ЗАДАЧА СИСТЕМЫ САРР – ПОИСК НАИБОЛЕЕ ПОХОЖЕГО ИЗДЕЛИЯ В СУЩЕСТВУЮЩЕЙ БАЗЕ ДАННЫХ И ПРЕДЪЯВЛЕНИЮ ЕГО ОПЕРАЦИОННОЙ КАРТЫ ДЛЯ МОДИФИКАЦИИ РАСПОЗНАВАНИЕ У ДЕТАЛИ ТИПОВЫХ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ И ПРИМЕНЕНИЕ К НИМ ТИПОВЫХ ТЕХПРОЦЕССОВ (ТОКАРНАЯ ОБРАБОТКА, СВЕРЛЕНИЕ И ПРОЧ. ) ПРИМЕНЕНИЕ ГРУППОВОЙ ТЕХНОЛОГИИ, ПОЗВОЛЯЮЩЕЙ ПРОВОДИТЬ КЛАССИФИКАЦИИ ДЕТАЛЕЙ В СЕМЕЙСТВА ПОХОЖИХ ИСПОЛЬЗОВАНИЕ ИЗВЕСТНЫХ МЕТОДОВ ИСКУССТВЕННОГО ИНТЕЛЛЕКТА ДЛЯ РАСПОЗНАВАНИЯ ЭЛЕМЕНТОВ И ЛОГИЧЕСКОГО ВЫВОДА

= Product Data Management = Управление данными об изделии Категория программного обеспечения, позволяющая сохранять данные об изделии в базах данных.

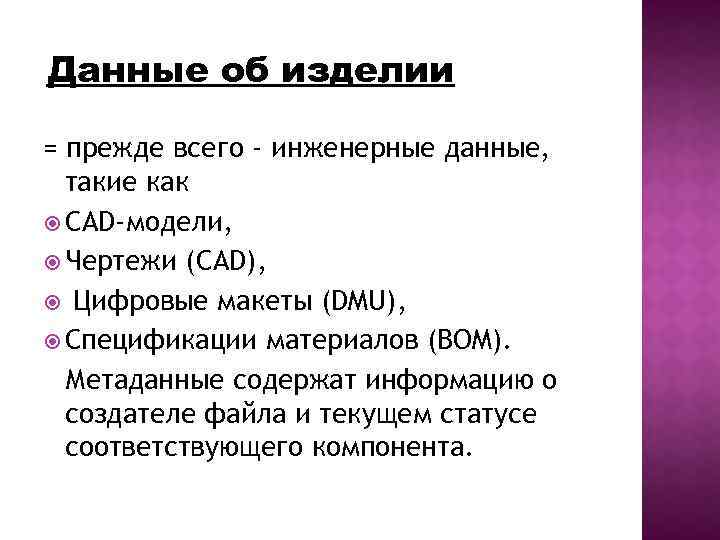

Данные об изделии = прежде всего - инженерные данные, такие как CAD-модели, Чертежи (CAD), Цифровые макеты (DMU), Спецификации материалов (BOM). Метаданные содержат информацию о создателе файла и текущем статусе соответствующего компонента.

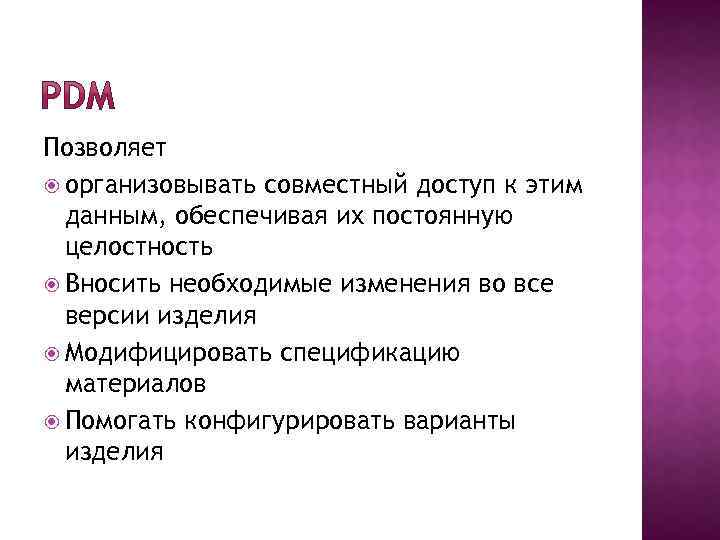

Позволяет организовывать совместный доступ к этим данным, обеспечивая их постоянную целостность Вносить необходимые изменения во все версии изделия Модифицировать спецификацию материалов Помогать конфигурировать варианты изделия

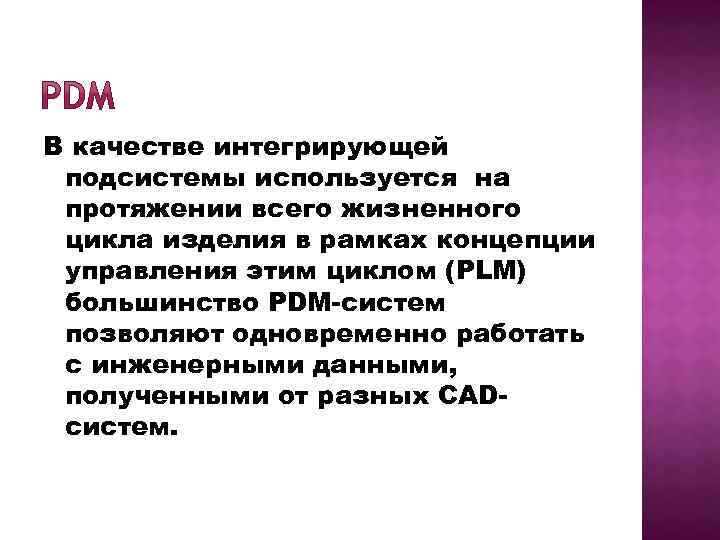

В качестве интегрирующей подсистемы используется на протяжении всего жизненного цикла изделия в рамках концепции управления этим циклом (PLM) большинство PDM-систем позволяют одновременно работать с инженерными данными, полученными от разных CADсистем.

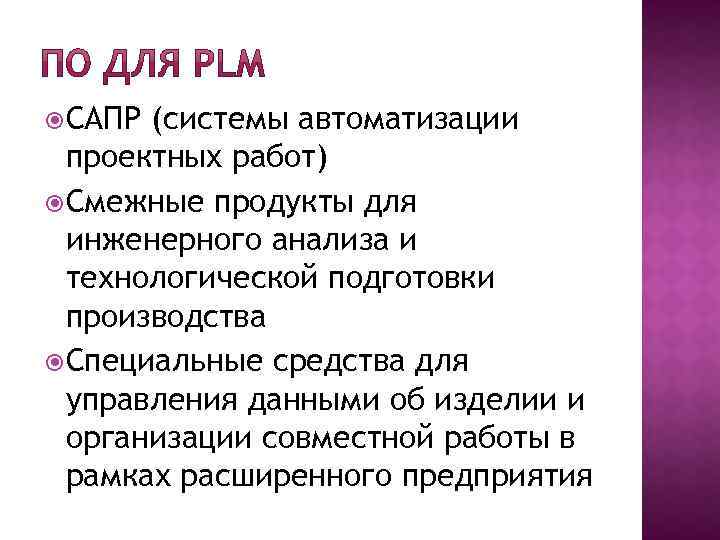

САПР (системы автоматизации проектных работ) Смежные продукты для инженерного анализа и технологической подготовки производства Специальные средства для управления данными об изделии и организации совместной работы в рамках расширенного предприятия

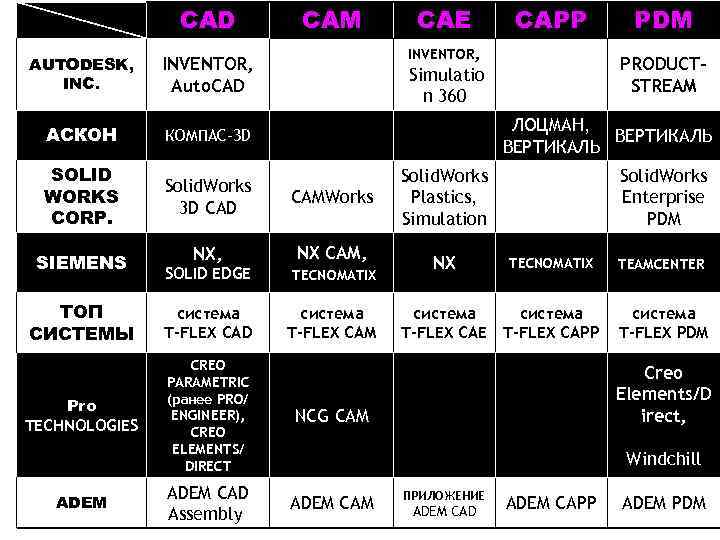

CAD CAM CAE CAPP INVENTOR, AUTODESK, INC. INVENTOR, Auto. CAD АСКОН КОМПАС-3 D SOLID WORKS CORP. Solid. Works 3 D CAMWorks SIEMENS NX, NX CAM, PRODUCTSTREAM Simulatio n 360 ЛОЦМАН, ВЕРТИКАЛЬ SOLID EDGE TECNOMATIX ТОП СИСТЕМЫ система T-FLEX CAD система T-FLEX CAМ Pro TECHNOLOGIES CREO PARAMETRIC (ранее PRO/ ENGINEER), CREO ELEMENTS/ DIRECT ADEM CAD Assembly ADEM CAM Solid. Works Plastics, Simulation NX Solid. Works Enterprise PDM TECNOMATIX NCG CAM ADEM PDM система T-FLEX CAЕ T-FLEX CAРР TEAMCENTER система T-FLEX PDM Creo Elements/D irect, Windchill ПРИЛОЖЕНИЕ ADEM CAD ADEM САРР ADEM PDM

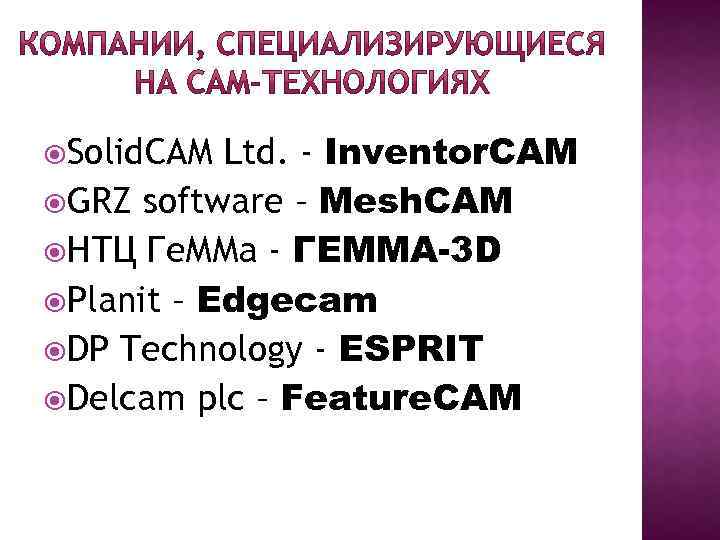

Ltd. - Inventor. CAM GRZ software – Mesh. CAM НТЦ Ге. ММа - ГЕММА-3 D Planit – Edgecam DP Technology - ESPRIT Delcam plc – Feature. CAM Solid. CAM

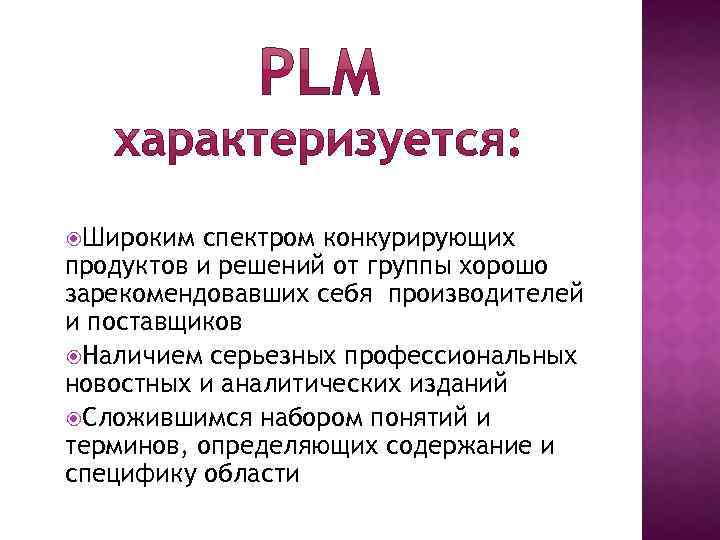

Широким спектром конкурирующих продуктов и решений от группы хорошо зарекомендовавших себя производителей и поставщиков Наличием серьезных профессиональных новостных и аналитических изданий Cложившимся набором понятий и терминов, определяющих содержание и специфику области

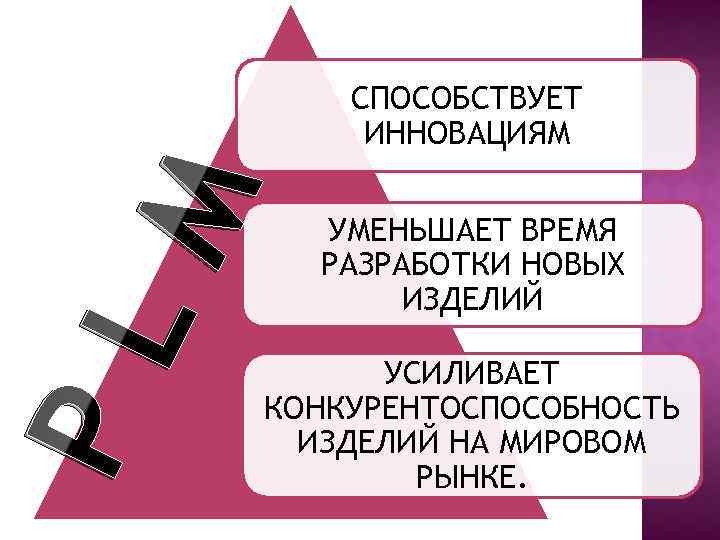

PL M СПОСОБСТВУЕТ ИННОВАЦИЯМ УМЕНЬШАЕТ ВРЕМЯ РАЗРАБОТКИ НОВЫХ ИЗДЕЛИЙ УСИЛИВАЕТ КОНКУРЕНТОСПОСОБНОСТЬ ИЗДЕЛИЙ НА МИРОВОМ РЫНКЕ.

Глобализация СОКРАЩЕНИЕ ВРЕМЕННЫХ ЗАТРАТ СНИЖЕНИЕ ИЗДЕРЖЕК Комплексность продукции ПОВЫШЕНИЕ КАЧЕСТВА ПРОДУКЦИИ ИННОВАЦИИ Конкуренция ИННОВАЦИИ РЕАЛИЗУЮТСЯ ВО МНОГИХ ФОРМАТАХ, ВНУТРЕННИХ И ВНЕШНИХ Давление цен

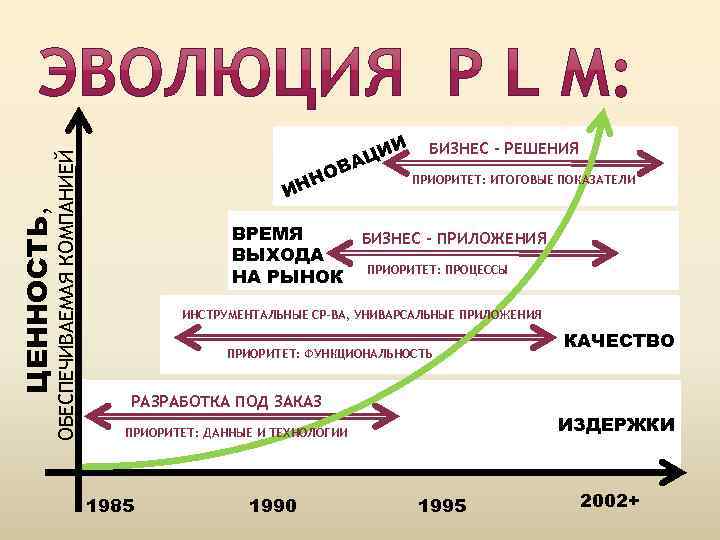

ОБЕСПЕЧИВАЕМАЯ КОМПАНИЕЙ ЦЕННОСТЬ, И В О НН ВРЕМЯ ВЫХОДА НА РЫНОК И И АЦ БИЗНЕС - РЕШЕНИЯ ПРИОРИТЕТ: ИТОГОВЫЕ ПОКАЗАТЕЛИ БИЗНЕС - ПРИЛОЖЕНИЯ ПРИОРИТЕТ: ПРОЦЕССЫ ИНСТРУМЕНТАЛЬНЫЕ СР-ВА, УНИВАРСАЛЬНЫЕ ПРИЛОЖЕНИЯ ПРИОРИТЕТ: ФУНКЦИОНАЛЬНОСТЬ КАЧЕСТВО РАЗРАБОТКА ПОД ЗАКАЗ ИЗДЕРЖКИ ПРИОРИТЕТ: ДАННЫЕ И ТЕХНОЛОГИИ 1985 1990 1995 2002+

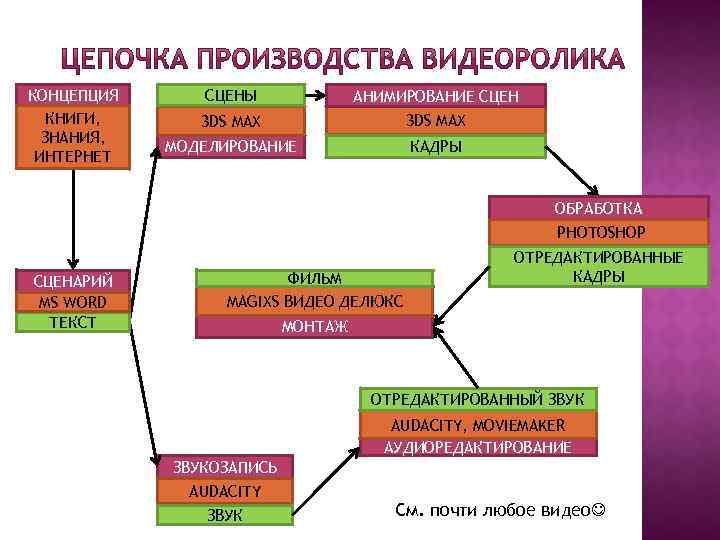

КОНЦЕПЦИЯ КНИГИ, ЗНАНИЯ, ИНТЕРНЕТ СЦЕНЫ АНИМИРОВАНИЕ СЦЕН 3 DS MAX МОДЕЛИРОВАНИЕ КАДРЫ ОБРАБОТКА PHOTOSHOP СЦЕНАРИЙ MS WORD ТЕКСТ ФИЛЬМ MAGIXS ВИДЕО ДЕЛЮКС ОТРЕДАКТИРОВАННЫЕ КАДРЫ МОНТАЖ ОТРЕДАКТИРОВАННЫЙ ЗВУК AUDACITY, MOVIEMAKER АУДИОРЕДАКТИРОВАНИЕ ЗВУКОЗАПИСЬ AUDACITY ЗВУК См. почти любое видео

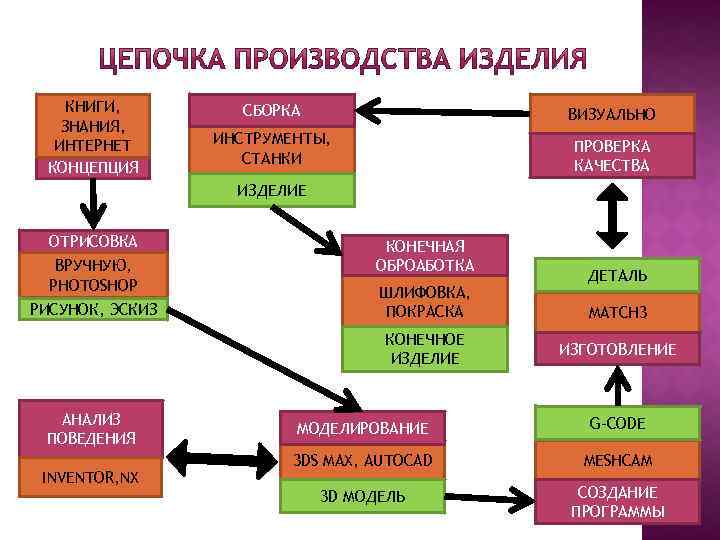

КНИГИ, ЗНАНИЯ, ИНТЕРНЕТ КОНЦЕПЦИЯ СБОРКА ВИЗУАЛЬНО ИНСТРУМЕНТЫ, СТАНКИ ПРОВЕРКА КАЧЕСТВА ИЗДЕЛИЕ ОТРИСОВКА ВРУЧНУЮ, PHOTOSHOP РИСУНОК, ЭСКИЗ КОНЕЧНАЯ ОБРОАБОТКА ШЛИФОВКА, ПОКРАСКА КОНЕЧНОЕ ИЗДЕЛИЕ АНАЛИЗ ПОВЕДЕНИЯ INVENTOR, NX ДЕТАЛЬ MATCH 3 ИЗГОТОВЛЕНИЕ МОДЕЛИРОВАНИЕ G-CODE 3 DS MAX, AUTOCAD MESHCAM 3 D МОДЕЛЬ СОЗДАНИЕ ПРОГРАММЫ

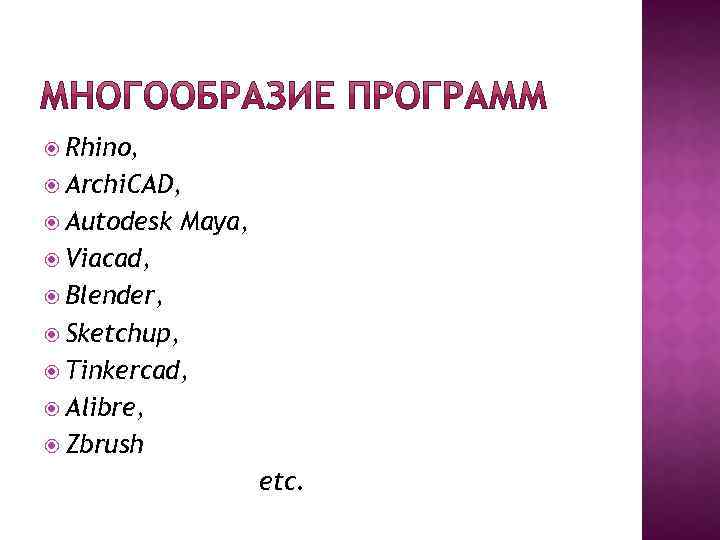

Rhino, Archi. CAD, Autodesk Maya, Viacad, Blender, Sketchup, Tinkercad, Alibre, Zbrush etc.
