ПЛИВУНИ (ЗАГАЛЬНІ ВІДОМОСТІ, ТА МЕТОДИ БОРОТЬБИ)

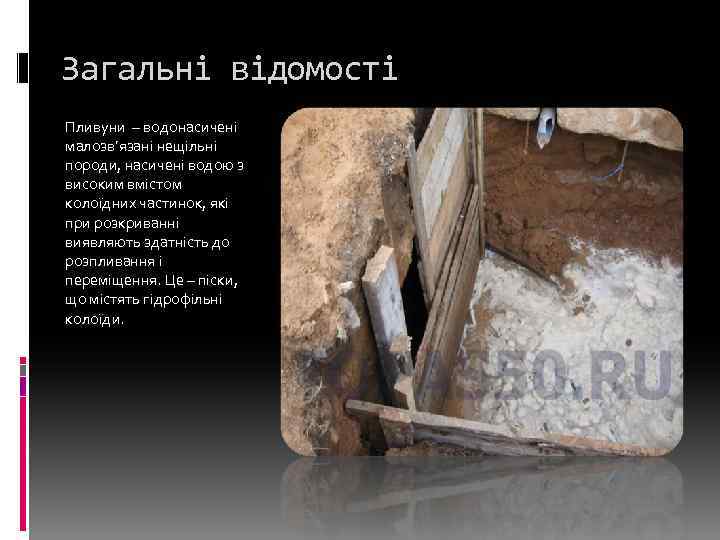

Загальні відомості Пливуни – водонасичені малозв’язані нещільні породи, насичені водою з високим вмістом колоїдних частинок, які при розкриванні виявляють здатність до розпливання і переміщення. Це – піски, що містять гідрофільні колоїди.

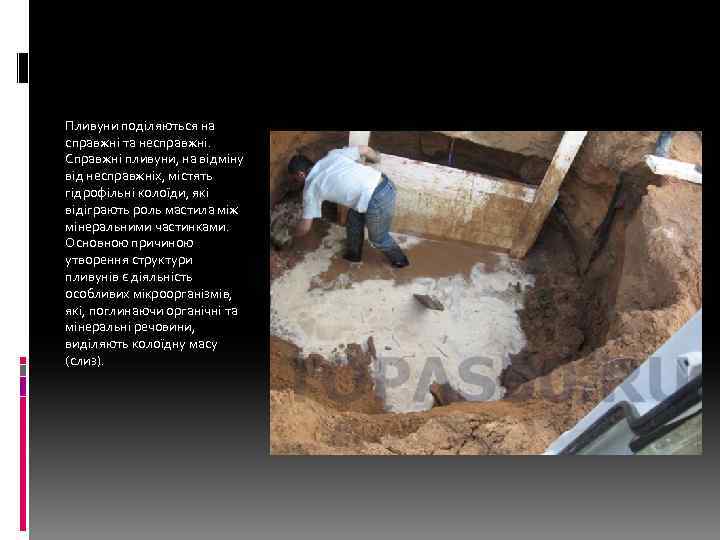

Пливуни поділяються на справжні та несправжні. Справжні пливуни, на відміну від несправжніх, містять гідрофільні колоїди, які відіграють роль мастила між мінеральними частинками. Основною причиною утворення структури пливунів є діяльність особливих мікроорганізмів, які, поглинаючи органічні та мінеральні речовини, виділяють колоїдну масу (слиз).

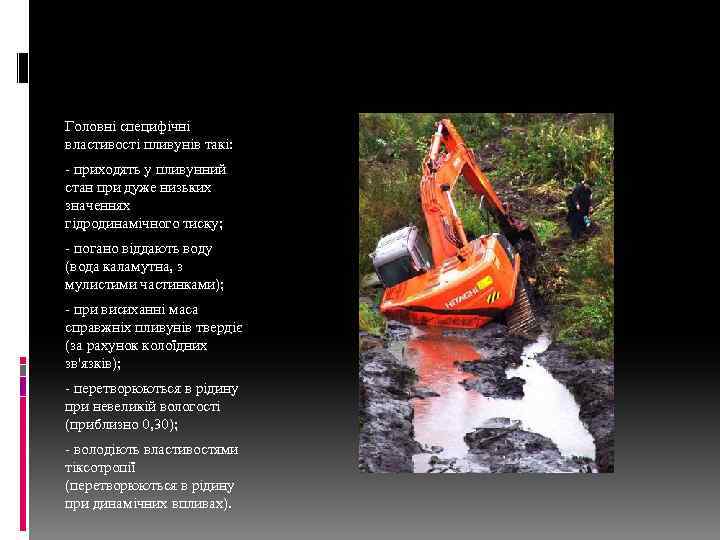

Головні специфічні властивості пливунів такі: - приходять у пливунний стан при дуже низьких значеннях гідродинамічного тиску; - погано віддають воду (вода каламутна, з мулистими частинками); - при висиханні маса справжніх пливунів твердіє (за рахунок колоїдних зв'язків); - перетворюються в рідину при невеликій вологості (приблизно 0, 30); - володіють властивостями тіксотропії (перетворюються в рідину при динамічних впливах).

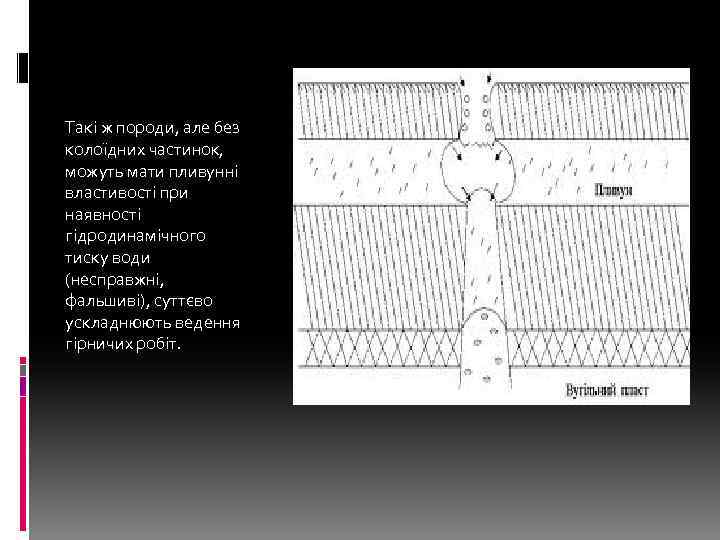

Такі ж породи, але без колоїдних частинок, можуть мати пливунні властивості при наявності гідродинамічного тиску води (несправжні, фальшиві), суттєво ускладнюють ведення гірничих робіт.
Методи боротьби

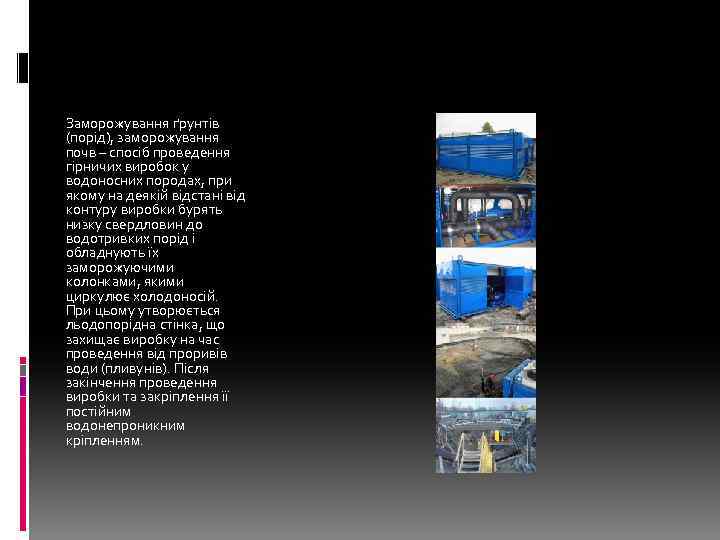

Заморожування ґрунтів (порід), заморожування почв – спосіб проведення гірничих виробок у водоносних породах, при якому на деякій відстані від контуру виробки бурять низку свердловин до водотривких порід і обладнують їх заморожуючими колонками, якими циркулює холодоносій. При цьому утворюється льодопорідна стінка, що захищає виробку на час проведення від проривів води (пливунів). Після закінчення проведення виробки та закріплення її постійним водонепроникним кріпленням.

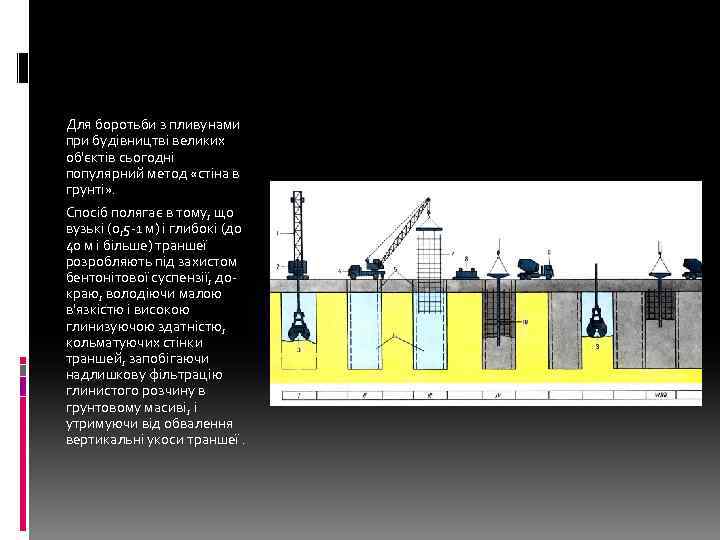

Для боротьби з пливунами при будівництві великих об'єктів сьогодні популярний метод «стіна в грунті» . Спосіб полягає в тому, що вузькі (0, 5 -1 м) і глибокі (до 40 м і більше) траншеї розробляють під захистом бентонітової суспензії, докраю, володіючи малою в'язкістю і високою глинизуючою здатністю, кольматуючих стінки траншей, запобігаючи надлишкову фільтрацію глинистого розчину в грунтовому масиві, і утримуючи від обвалення вертикальні укоси траншеї.

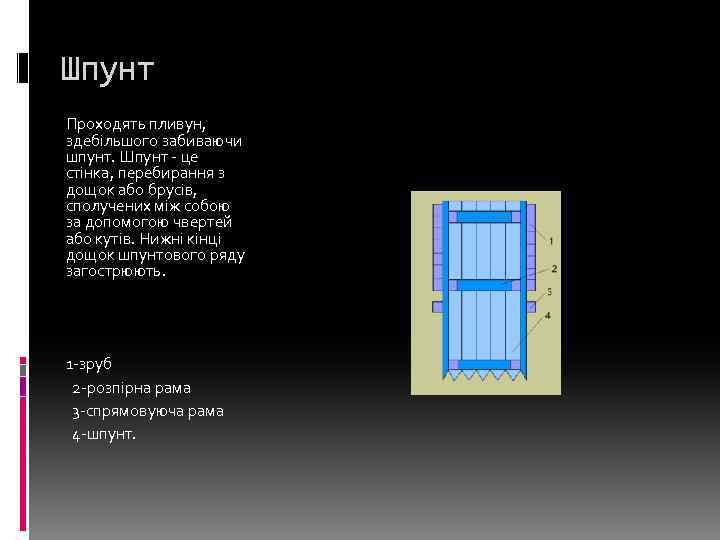

Шпунт Проходять пливун, здебільшого забиваючи шпунт. Шпунт - це стінка, перебирання з дощок або брусів, сполучених між собою за допомогою чвертей або кутів. Нижні кінці дощок шпунтового ряду загострюють. 1 -зруб 2 -розпірна рама 3 -спрямовуюча рама 4 -шпунт.

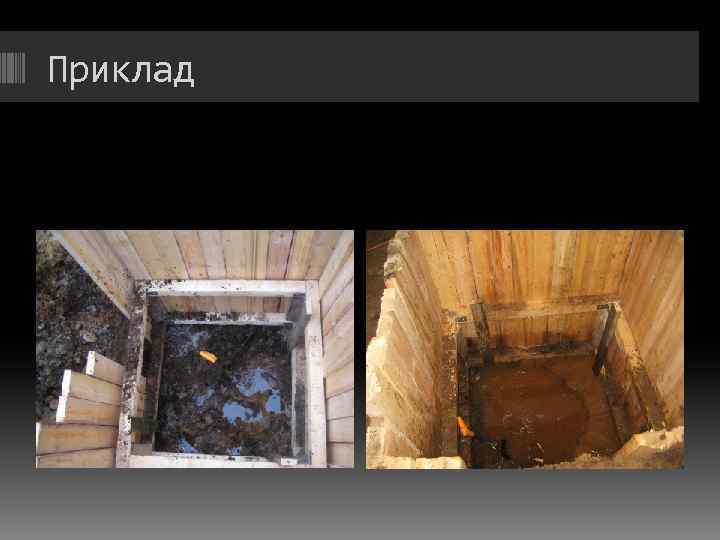

Приклад

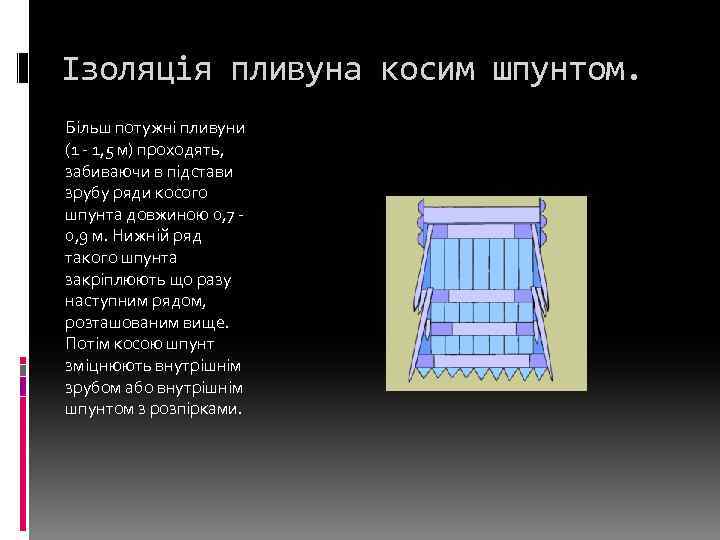

Ізоляція пливуна косим шпунтом. Більш потужні пливуни (1 - 1, 5 м) проходять, забиваючи в підстави зрубу ряди косого шпунта довжиною 0, 7 0, 9 м. Нижній ряд такого шпунта закріплюють що разу наступним рядом, розташованим вище. Потім косою шпунт зміцнюють внутрішнім зрубом або внутрішнім шпунтом з розпірками.

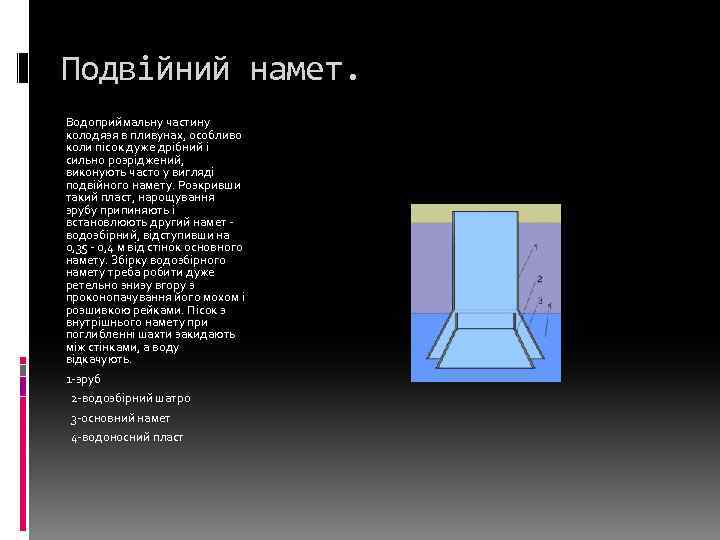

Подвійний намет. Водоприймальну частину колодязя в пливунах, особливо коли пісок дуже дрібний і сильно розріджений, виконують часто у вигляді подвійного намету. Розкривши такий пласт, нарощування зрубу припиняють і встановлюють другий намет водозбірний, відступивши на 0, 35 - 0, 4 м від стінок основного намету. Збірку водозбірного намету треба робити дуже ретельно знизу вгору з проконопачування його мохом і розшивкою рейками. Пісок з внутрішнього намету при поглибленні шахти закидають між стінками, а воду відкачують. 1 -зруб 2 -водозбірний шатро 3 -основний намет 4 -водоносний пласт

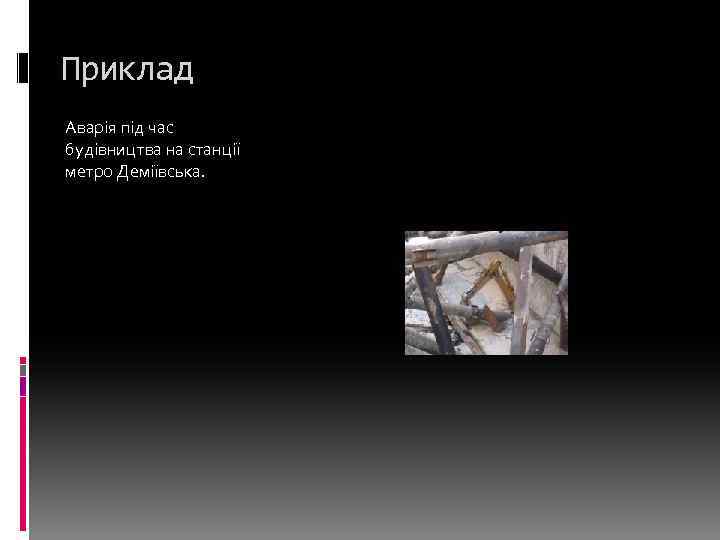

Приклад Аварія під час будівництва на станції метро Деміївська.

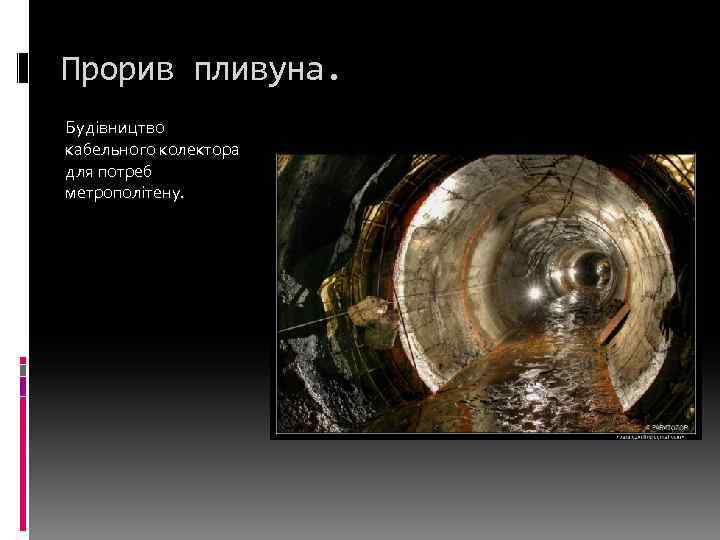

Прорив пливуна. Будівництво кабельного колектора для потреб метрополітену.

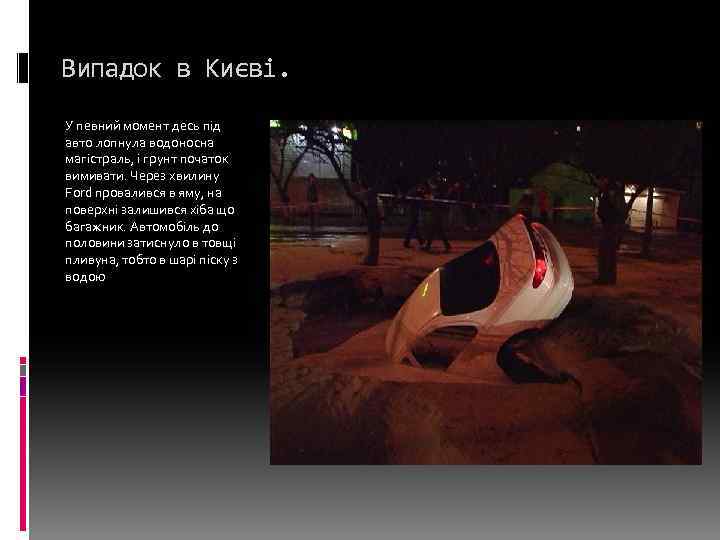

Випадок в Києві. У певний момент десь під авто лопнула водоносна магістраль, і грунт початок вимивати. Через хвилину Ford провалився в яму, на поверхні залишився хіба що багажник. Автомобіль до половини затиснуло в товщі пливуна, тобто в шарі піску з водою
Автори: Городиська А. М Могильницький А. Петрашик Б.
