Планы зданий ПЛАН разрез здания горизонтальной секущей

Планы зданий ПЛАН – разрез здания горизонтальной секущей плоскостью на уровне оконных и дверных проемов несколько выше подоконника. Рабочие чертежи планов жилых и общественных зданий выполняют в масштабах 1: 100; 1: 200.

Расположение плана

Расположение координационных осей Координационные оси проходят по несущим конструкциям, наружным и внутренним стенам здания, колоннам.

Расположение координационных осей Поперечные координационные оси маркируются арабскими цифрами в порядке возрастания слева направо, а продольные - буквами русского алфавита снизу вверх. Координационные оси проходят по несущим конструкциям, наружным и внутренним стенам здания, колоннам.

Расположение координационных осей Координационные оси лучей маркируются арабскими цифрами в порядке возрастания слева направо по часовой стрелке. Буквами русского алфавита маркируются оси дуг.

Привязка конструкций к координационным осям Привязка наружных стен 440 Привязка внутренних стен 200 190 Привязка колонн 190

Последовательность выполнения плана

Изображение координационных осей

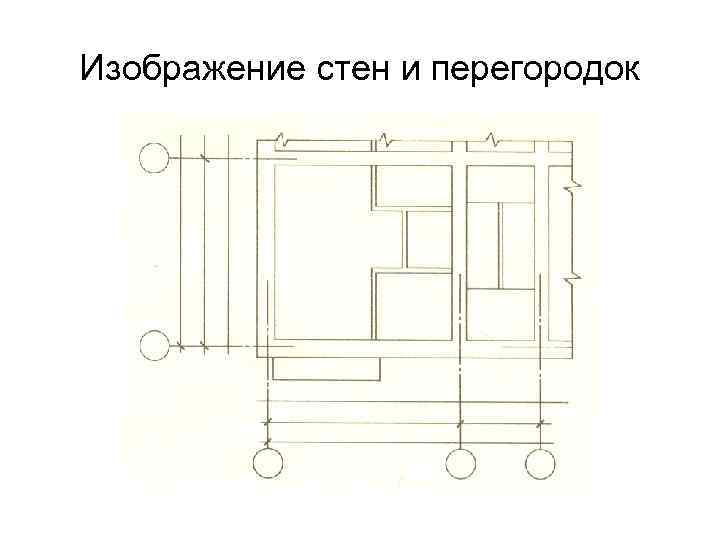

Изображение стен и перегородок

Изображение санитарно- технических устройств и размерных линий

Проставление размеров и площадей помещения

Последовательность выполнения плана Последовательность выполнения рабочего чертежа плана 1 этап 2 этап 1. Чертят продольные и поперечные координационные оси. 2. Изображают стены по осям. 3. Строят перегородки комнат. 4. Указывают санитарные узлы 5. Изображают лестницы и санитарно-техническое оборудование. 6. Наносят размерные линии снаружи и внутри здания. 7. Маркируют оси, проставляют размеры. Указывают площади помещений, открывание дверей, и тд. 5 этап 6 этап 3 этап 4 этап

На плане жилого здания должны быть изображены: 1. Продольные и поперечные координационные оси. 2. 2. Наружные и внутренние стены, перегородки. 3. Оконные и дверные проемы с маркировкой окон и дверей. 4. Санитарно-техническое оборудование, вентиляционные каналы в стенах. 5. Лестницы. 6. Площади помещений. 7. Отметки уровня пола. 8. Размеры помещений, дверных проемов, стен и перегородок. 9. Размеры снаружи здания- размеры оконных и дверных проемов наружных стен, расстояния между координационными осями, расстояния между крайними осями.

Рабочий чертеж плана Размеры дверных проемов на плане не указываются в том случае, если стены и перегородки изготовлены вне стройки (панели, гипсобетонные перегородки и тд. ). Для подобных конструкций разрабатываются отдельные чертежи с размерами.

План типового этажа рядовой блок секции 1 1

План типового этажа угловой блок секции

Фрагмент плана Рабочие чертежи фрагментов планов жилых и общественных зданий выполняют в масштабах 1: 50; 1: 100.

Условные изображения окон и дверей на плане ГОСТ 21. 107 -78* № п/п 1 2 Наименование Изображение Проем оконный без четвертей Проем оконный с четвертями 65 3 4 Дверь однопольная без четвертей Дверь двупольная с четвертями 120 30º

Условные изображения окон и дверей на плане ГОСТ 21. 107 -78* 5 Дверь (ворота) откатная 6 Дверь однопольная с качающимся полотном 7 Дверь вращающаяся

Условные графические обозначения санитарно-технических устройств на плане (ГОСТ 2786 -70*) Условные изображения плит Плита газовая Плита электрическая Условные изображения отверстий и каналов в стенах (ГОСТ 21. 107 -78*) Вентиляционный канал Дымоход

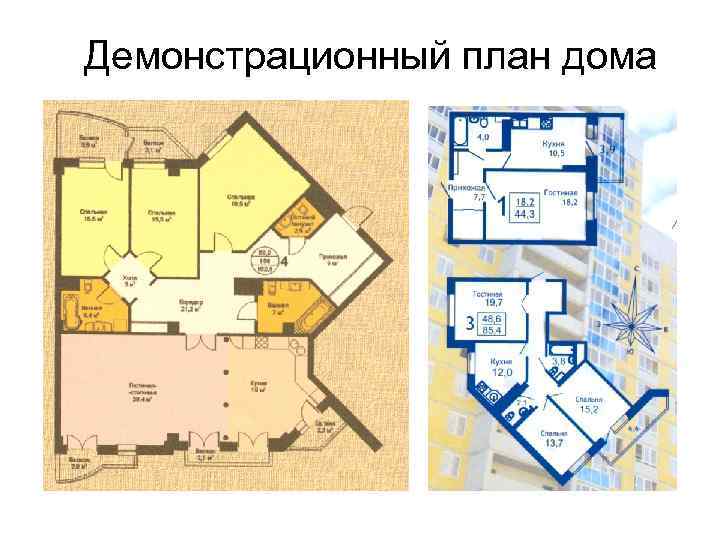

Демонстрационный план дома

Демонстрационный план дома

Демонстрационные планы

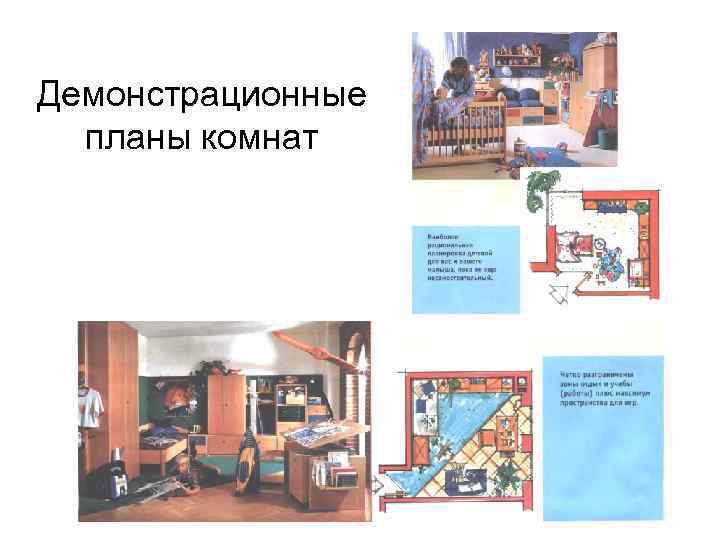

Демонстрационные планы комнат

Демонстрационный план Работа студента
