ПЛАНИРОВКА И ЗАСТРОЙКА ЖИЛОЙ ЗОНЫ ПЛАНИРОВКА И ЗАСТРОЙКА ЖИЛОЙ ЗОНЫ

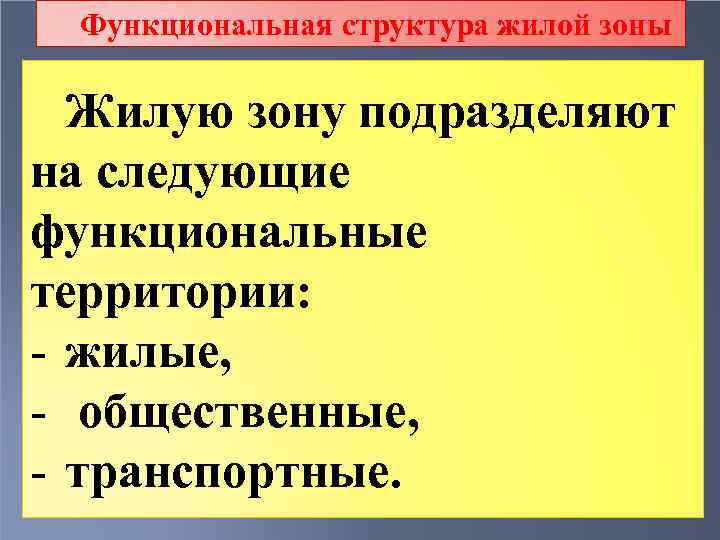

Функциональная структура жилой зоны Жилую зону подразделяют на следующие функциональные территории: - жилые, - Функциональная структура жилой зоны Жилую зону подразделяют на следующие функциональные территории: - жилые, - общественные, - транспортные.

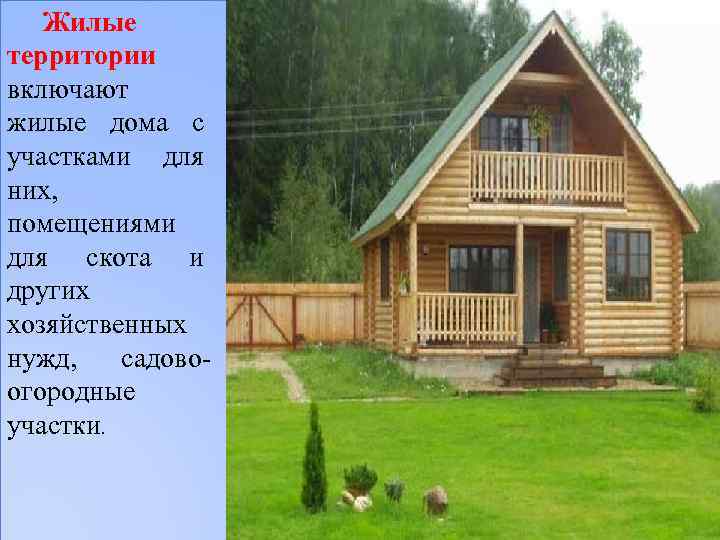

Жилые территории включают жилые дома с участками для них, помещениями для скота и других Жилые территории включают жилые дома с участками для них, помещениями для скота и других хозяйственных нужд, садовоогородные участки.

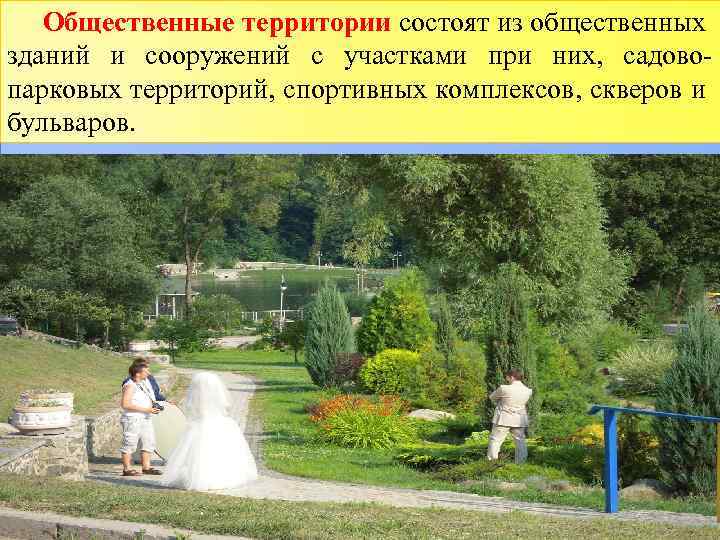

Общественные территории состоят из общественных зданий и сооружений с участками при них, садовопарковых территорий, Общественные территории состоят из общественных зданий и сооружений с участками при них, садовопарковых территорий, спортивных комплексов, скверов и бульваров.

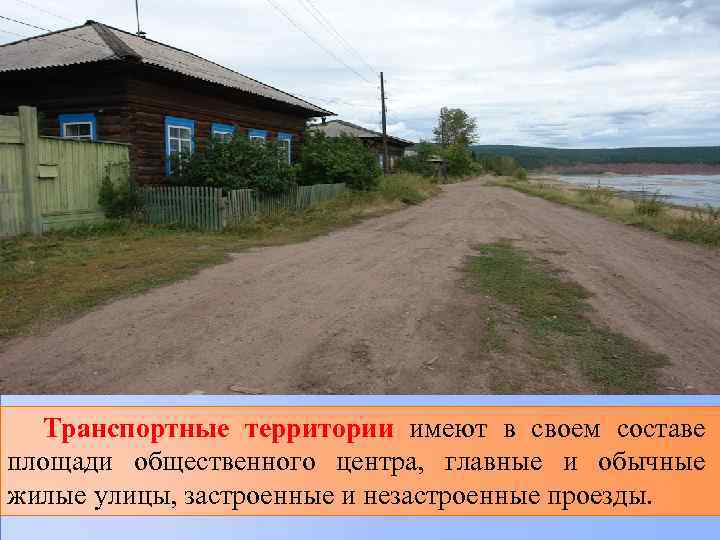

Транспортные территории имеют в своем составе площади общественного центра, главные и обычные жилые улицы, Транспортные территории имеют в своем составе площади общественного центра, главные и обычные жилые улицы, застроенные и незастроенные проезды.

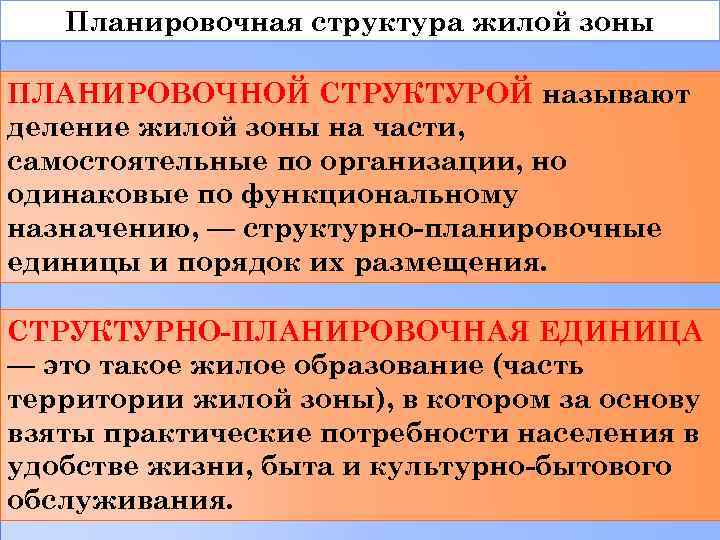

Планировочная структура жилой зоны ПЛАНИРОВОЧНОЙ СТРУКТУРОЙ называют деление жилой зоны на части, самостоятельные по Планировочная структура жилой зоны ПЛАНИРОВОЧНОЙ СТРУКТУРОЙ называют деление жилой зоны на части, самостоятельные по организации, но одинаковые по функциональному назначению, — структурно-планировочные единицы и порядок их размещения. СТРУКТУРНО-ПЛАНИРОВОЧНАЯ ЕДИНИЦА — это такое жилое образование (часть территории жилой зоны), в котором за основу взяты практические потребности населения в удобстве жизни, быта и культурно-бытового обслуживания.

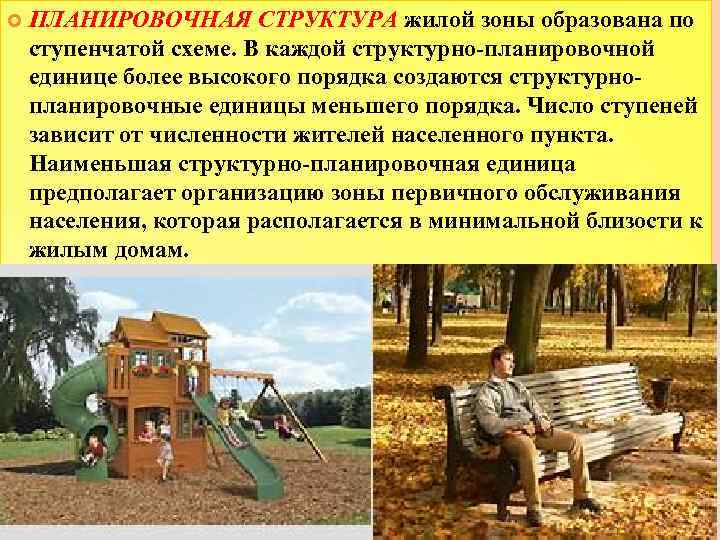

ПЛАНИРОВОЧНАЯ СТРУКТУРА жилой зоны образована по ступенчатой схеме. В каждой структурно-планировочной единице более ПЛАНИРОВОЧНАЯ СТРУКТУРА жилой зоны образована по ступенчатой схеме. В каждой структурно-планировочной единице более высокого порядка создаются структурнопланировочные единицы меньшего порядка. Число ступеней зависит от численности жителей населенного пункта. Наименьшая структурно-планировочная единица предполагает организацию зоны первичного обслуживания населения, которая располагается в минимальной близости к жилым домам.

Это площадки для детей разного возраста, родителей, спортивные площадки. Площадки необходимо устраивать в Это площадки для детей разного возраста, родителей, спортивные площадки. Площадки необходимо устраивать в безопасных, удаленных от транспортных магистралей местах. На этих площадках организуют места для тихого отдыха, чтения, игры в шахматы и т. д. Зона отдыха должна находиться не далее 200 м от самого удаленного входа в жилой дом. Минимальная площадь такой первичной структурно-планировочной единицы 0, 5 га. Зеленые насаждения должны занимать площадь не менее 50% территории.

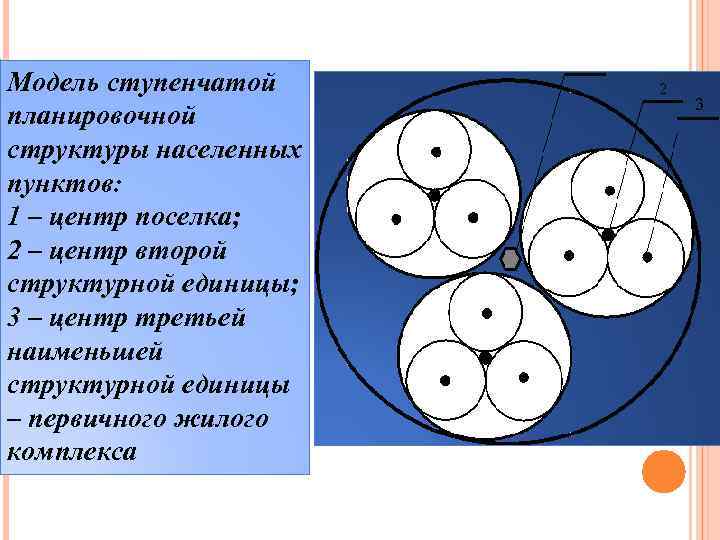

Модель ступенчатой планировочной структуры населенных пунктов: 1 – центр поселка; 2 – центр второй Модель ступенчатой планировочной структуры населенных пунктов: 1 – центр поселка; 2 – центр второй структурной единицы; 3 – центр третьей наименьшей структурной единицы – первичного жилого комплекса

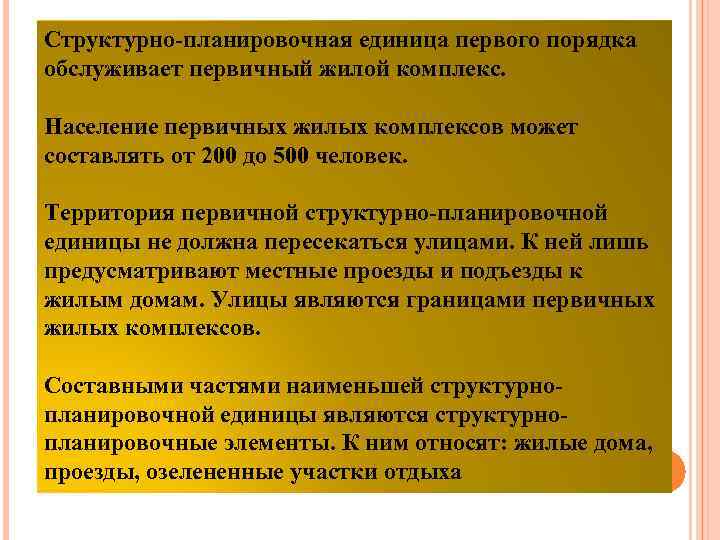

Структурно-планировочная единица первого порядка обслуживает первичный жилой комплекс. Население первичных жилых комплексов может составлять Структурно-планировочная единица первого порядка обслуживает первичный жилой комплекс. Население первичных жилых комплексов может составлять от 200 до 500 человек. Территория первичной структурно-планировочной единицы не должна пересекаться улицами. К ней лишь предусматривают местные проезды и подъезды к жилым домам. Улицы являются границами первичных жилых комплексов. Составными частями наименьшей структурнопланировочной единицы являются структурнопланировочные элементы. К ним относят: жилые дома, проезды, озелененные участки отдыха

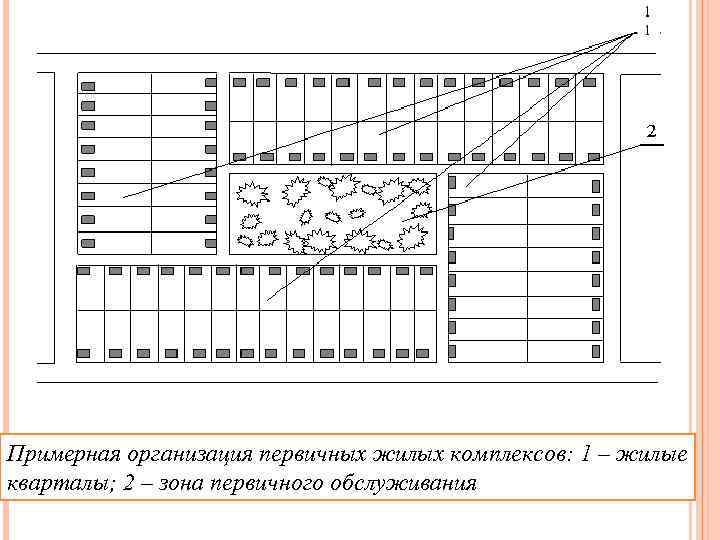

Примерная организация первичных жилых комплексов: 1 – жилые кварталы; 2 – зона первичного обслуживания Примерная организация первичных жилых комплексов: 1 – жилые кварталы; 2 – зона первичного обслуживания

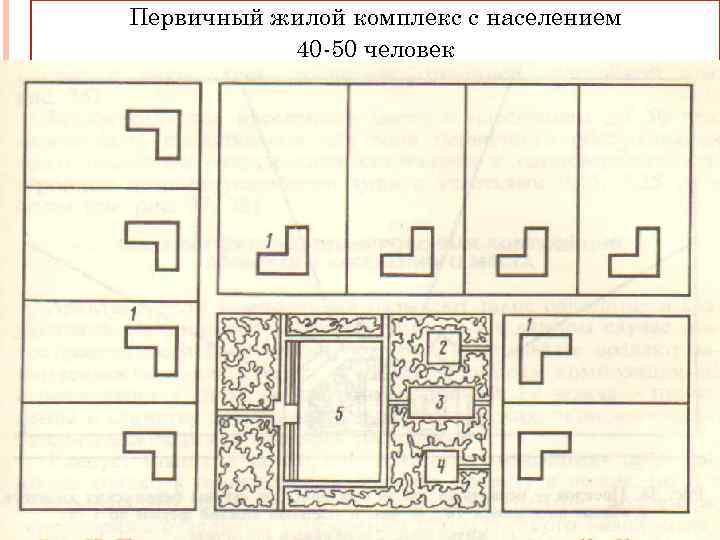

Первичный жилой комплекс с населением 40 -50 человек СИСТЕМЫ УЛИЧНОЙ СЕТИ Первичный жилой комплекс с населением 40 -50 человек СИСТЕМЫ УЛИЧНОЙ СЕТИ

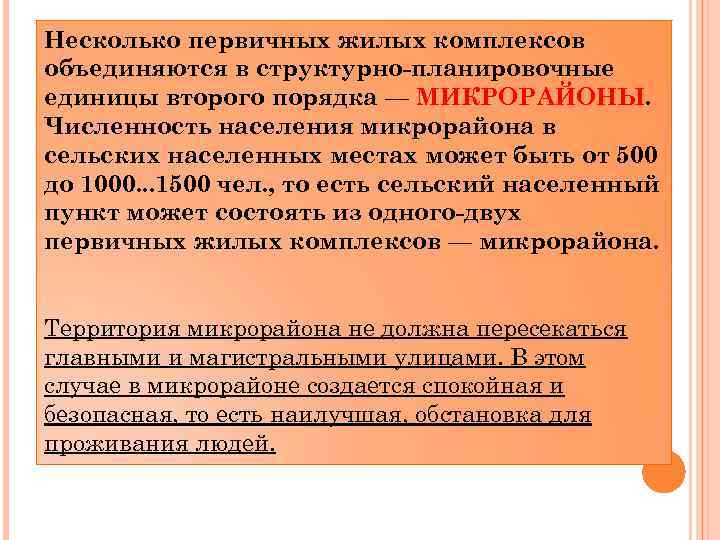

Несколько первичных жилых комплексов объединяются в структурно-планировочные единицы второго порядка — МИКРОРАЙОНЫ. Численность населения Несколько первичных жилых комплексов объединяются в структурно-планировочные единицы второго порядка — МИКРОРАЙОНЫ. Численность населения микрорайона в сельских населенных местах может быть от 500 до 1000. . . 1500 чел. , то есть сельский населенный пункт может состоять из одного-двух первичных жилых комплексов — микрорайона. Территория микрорайона не должна пересекаться главными и магистральными улицами. В этом случае в микрорайоне создается спокойная и безопасная, то есть наилучшая, обстановка для проживания людей.

Планировка участка, состоящего из 2 микрорайонов СИСТЕМЫ УЛИЧНОЙ СЕТИ Планировка участка, состоящего из 2 микрорайонов СИСТЕМЫ УЛИЧНОЙ СЕТИ

Несколько микрорайонов населенного места объединяют в ЖИЛОЙ РАЙОН. Размер жилого района определяют радиусом обслуживания Несколько микрорайонов населенного места объединяют в ЖИЛОЙ РАЙОН. Размер жилого района определяют радиусом обслуживания населения учреждениями периодического пользования. Эти учреждения размещают на площадях районных общественных центров. В районах создают сады или парки со спортивными сооружениями. Жилые районы ограничены главными улицами и крупными транспортными магистралями, естественными рубежами.

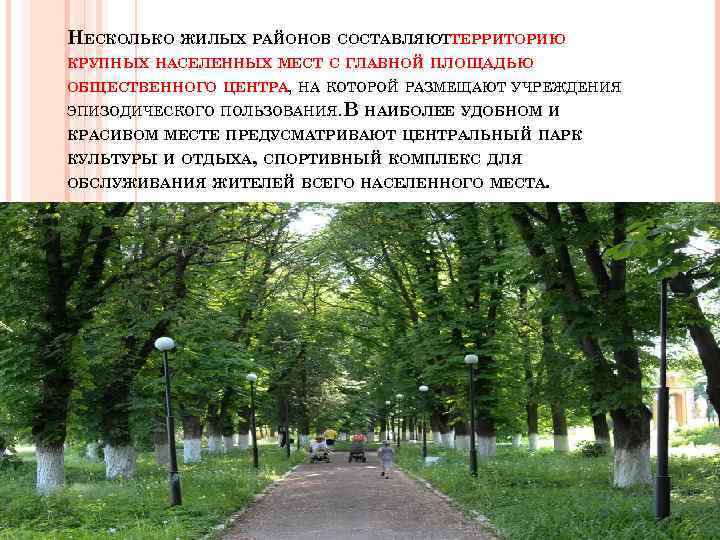

НЕСКОЛЬКО ЖИЛЫХ РАЙОНОВ СОСТАВЛЯЮТТЕРРИТОРИЮ КРУПНЫХ НАСЕЛЕННЫХ МЕСТ С ГЛАВНОЙ ПЛОЩАДЬЮ ОБЩЕСТВЕННОГО ЦЕНТРА, НА КОТОРОЙ НЕСКОЛЬКО ЖИЛЫХ РАЙОНОВ СОСТАВЛЯЮТТЕРРИТОРИЮ КРУПНЫХ НАСЕЛЕННЫХ МЕСТ С ГЛАВНОЙ ПЛОЩАДЬЮ ОБЩЕСТВЕННОГО ЦЕНТРА, НА КОТОРОЙ РАЗМЕЩАЮТ УЧРЕЖДЕНИЯ ЭПИЗОДИЧЕСКОГО ПОЛЬЗОВАНИЯ. В НАИБОЛЕЕ УДОБНОМ И КРАСИВОМ МЕСТЕ ПРЕДУСМАТРИВАЮТ ЦЕНТРАЛЬНЫЙ ПАРК КУЛЬТУРЫ И ОТДЫХА, СПОРТИВНЫЙ КОМПЛЕКС ДЛЯ ОБСЛУЖИВАНИЯ ЖИТЕЛЕЙ ВСЕГО НАСЕЛЕННОГО МЕСТА.

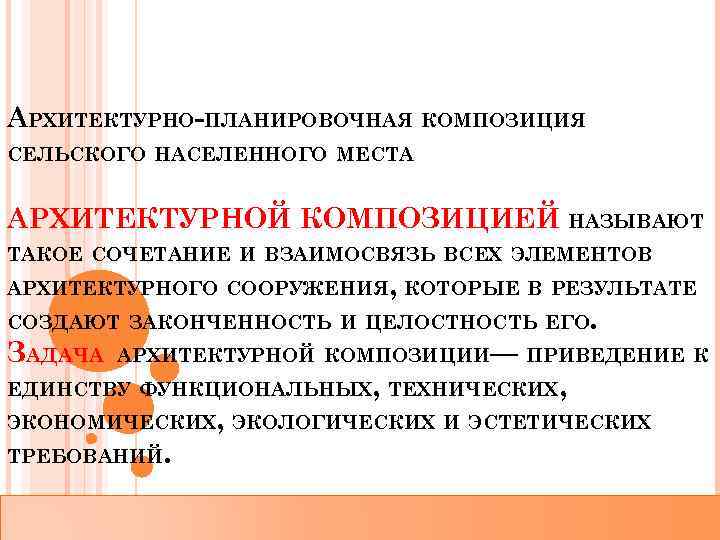

АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ КОМПОЗИЦИЯ СЕЛЬСКОГО НАСЕЛЕННОГО МЕСТА АРХИТЕКТУРНОЙ КОМПОЗИЦИЕЙ НАЗЫВАЮТ ТАКОЕ СОЧЕТАНИЕ И ВЗАИМОСВЯЗЬ ВСЕХ ЭЛЕМЕНТОВ АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ КОМПОЗИЦИЯ СЕЛЬСКОГО НАСЕЛЕННОГО МЕСТА АРХИТЕКТУРНОЙ КОМПОЗИЦИЕЙ НАЗЫВАЮТ ТАКОЕ СОЧЕТАНИЕ И ВЗАИМОСВЯЗЬ ВСЕХ ЭЛЕМЕНТОВ АРХИТЕКТУРНОГО СООРУЖЕНИЯ, КОТОРЫЕ В РЕЗУЛЬТАТЕ СОЗДАЮТ ЗАКОНЧЕННОСТЬ И ЦЕЛОСТНОСТЬ ЕГО. ЗАДАЧА АРХИТЕКТУРНОЙ КОМПОЗИЦИИ— ПРИВЕДЕНИЕ К ЕДИНСТВУ ФУНКЦИОНАЛЬНЫХ, ТЕХНИЧЕСКИХ, ЭКОНОМИЧЕСКИХ, ЭКОЛОГИЧЕСКИХ И ЭСТЕТИЧЕСКИХ ТРЕБОВАНИЙ.

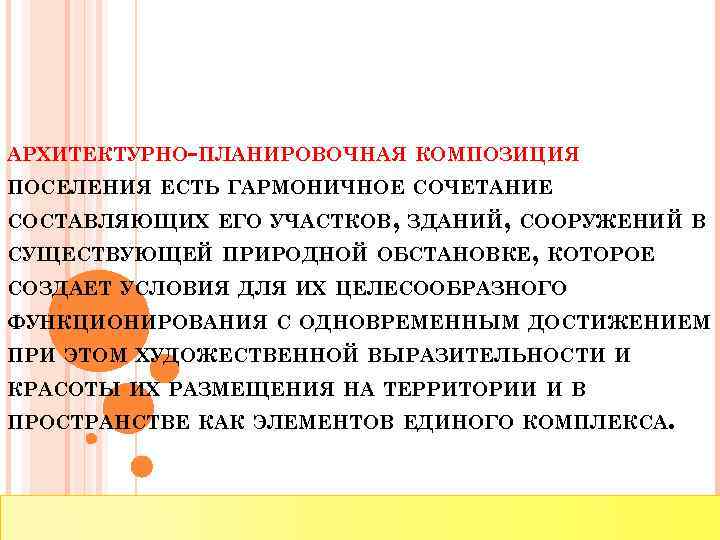

АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ КОМПОЗИЦИЯ ПОСЕЛЕНИЯ ЕСТЬ ГАРМОНИЧНОЕ СОЧЕТАНИЕ СОСТАВЛЯЮЩИХ ЕГО УЧАСТКОВ, ЗДАНИЙ, СООРУЖЕНИЙ В СУЩЕСТВУЮЩЕЙ ПРИРОДНОЙ АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ КОМПОЗИЦИЯ ПОСЕЛЕНИЯ ЕСТЬ ГАРМОНИЧНОЕ СОЧЕТАНИЕ СОСТАВЛЯЮЩИХ ЕГО УЧАСТКОВ, ЗДАНИЙ, СООРУЖЕНИЙ В СУЩЕСТВУЮЩЕЙ ПРИРОДНОЙ ОБСТАНОВКЕ, КОТОРОЕ СОЗДАЕТ УСЛОВИЯ ДЛЯ ИХ ЦЕЛЕСООБРАЗНОГО ФУНКЦИОНИРОВАНИЯ С ОДНОВРЕМЕННЫМ ДОСТИЖЕНИЕМ ПРИ ЭТОМ ХУДОЖЕСТВЕННОЙ ВЫРАЗИТЕЛЬНОСТИ И КРАСОТЫ ИХ РАЗМЕЩЕНИЯ НА ТЕРРИТОРИИ И В ПРОСТРАНСТВЕ КАК ЭЛЕМЕНТОВ ЕДИНОГО КОМПЛЕКСА.

К ВАЖНЕЙШИМ СРЕДСТВАМ АРХИТЕКТУРНО- ПЛАНИРОВОЧНОЙ КОМПОЗИЦИИ ОТНОСЯТ: - ЕДИНСТВО, - СОПОДЧИНЕННОСТЬ, - МАСШТАБ, МАСШТАБНОСТЬ, К ВАЖНЕЙШИМ СРЕДСТВАМ АРХИТЕКТУРНО- ПЛАНИРОВОЧНОЙ КОМПОЗИЦИИ ОТНОСЯТ: - ЕДИНСТВО, - СОПОДЧИНЕННОСТЬ, - МАСШТАБ, МАСШТАБНОСТЬ, - ПРОПОРЦИИ (ПРОПОРЦИОНАЛЬНОСТЬ), - РИТМ (РИТМИЧНОСТЬ), - СИММЕТРИЮ.

ЕДИНСТВО — ЭТО ОБЪЕДИНЕНИЕ ВСЕХ КОМПОНЕНТОВ В ЕДИНОЕ ЦЕЛОЕ ДЛЯ ДОСТИЖЕНИЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ — ЕДИНСТВО — ЭТО ОБЪЕДИНЕНИЕ ВСЕХ КОМПОНЕНТОВ В ЕДИНОЕ ЦЕЛОЕ ДЛЯ ДОСТИЖЕНИЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ — ГАРМОНИИ, ЕДИНОГО ВПЕЧАТЛЕНИЯ ОТ СОГЛАСОВАННОСТИ ВСЕХ ХУДОЖЕСТВЕННЫХ СРЕДСТВ. СОПОДЧИНЕННОСТЬ —ВЫЯВЛЕНИЕ ГЛАВНЫХ ЭЛЕМЕНТОВ НАСЕЛЕННОГО МЕСТА И ПОДЧИНЕННЫХ. МАСШТАБНОСТЬ — ВАЖНЕЙШЕЕ СРЕДСТВО АРХИТЕКТУРНОЙ КОМПОЗИЦИИ. ОНО ОПРЕДЕЛЯЕТ ТАКОЕ СООТНОШЕНИЕ РАЗМЕРОВ ЧАСТЕЙ, ЧЛЕНЕНИЙ И ДЕТАЛЕЙ АРХИТЕКТУРНОГО СООРУЖЕНИЯ, КОТОРОЕ ГАРМОНИЧНО СОЧЕТАЕТСЯ С РАЗМЕРАМИ ЧЕЛОВЕКА И ОКРУЖАЮЩЕЙ СРЕДОЙ.

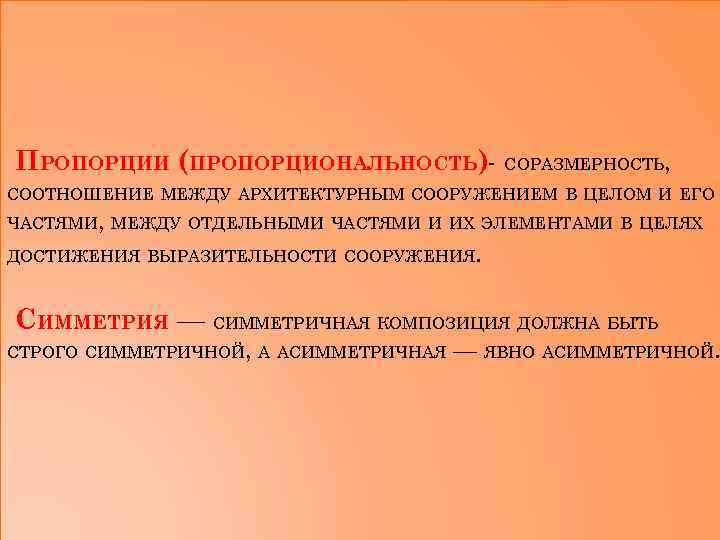

ПРОПОРЦИИ (ПРОПОРЦИОНАЛЬНОСТЬ)- СОРАЗМЕРНОСТЬ, СООТНОШЕНИЕ МЕЖДУ АРХИТЕКТУРНЫМ СООРУЖЕНИЕМ В ЦЕЛОМ И ЕГО ЧАСТЯМИ, МЕЖДУ ОТДЕЛЬНЫМИ ПРОПОРЦИИ (ПРОПОРЦИОНАЛЬНОСТЬ)- СОРАЗМЕРНОСТЬ, СООТНОШЕНИЕ МЕЖДУ АРХИТЕКТУРНЫМ СООРУЖЕНИЕМ В ЦЕЛОМ И ЕГО ЧАСТЯМИ, МЕЖДУ ОТДЕЛЬНЫМИ ЧАСТЯМИ И ИХ ЭЛЕМЕНТАМИ В ЦЕЛЯХ ДОСТИЖЕНИЯ ВЫРАЗИТЕЛЬНОСТИ СООРУЖЕНИЯ. СИММЕТРИЯ — СИММЕТРИЧНАЯ КОМПОЗИЦИЯ ДОЛЖНА БЫТЬ СТРОГО СИММЕТРИЧНОЙ, А АСИММЕТРИЧНАЯ — ЯВНО АСИММЕТРИЧНОЙ.

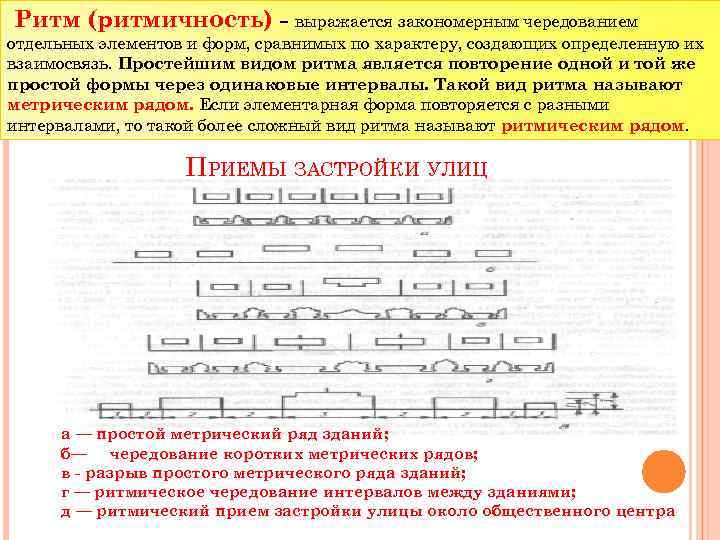

Ритм (ритмичность) - выражается закономерным чередованием отдельных элементов и форм, сравнимых по характеру, создающих Ритм (ритмичность) - выражается закономерным чередованием отдельных элементов и форм, сравнимых по характеру, создающих определенную их взаимосвязь. Простейшим видом ритма является повторение одной и той же простой формы через одинаковые интервалы. Такой вид ритма называют метрическим рядом. Если элементарная форма повторяется с разными интервалами, то такой более сложный вид ритма называют ритмическим рядом. ПРИЕМЫ ЗАСТРОЙКИ УЛИЦ а — простой метрический ряд зданий; б— чередование коротких метрических рядов; в - разрыв простого метрического ряда зданий; г — ритмическое чередование интервалов между зданиями; д — ритмический прием застройки улицы около общественного центра

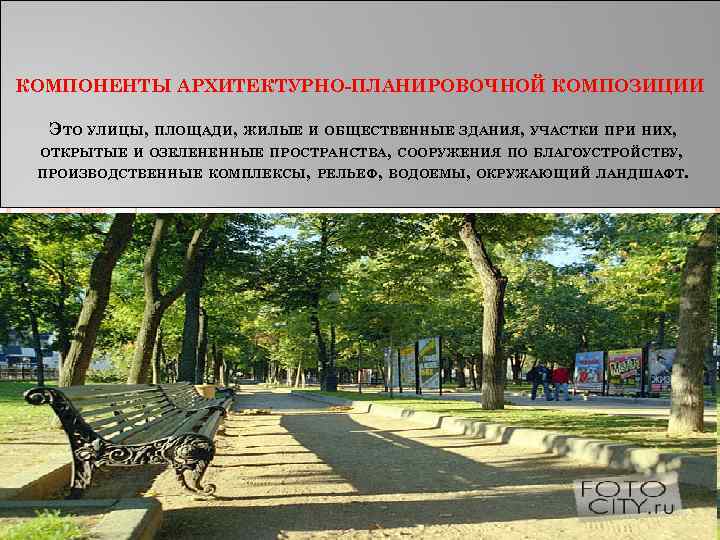

КОМПОНЕНТЫ АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЙ КОМПОЗИЦИИ ЭТО УЛИЦЫ, ПЛОЩАДИ, ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ ЗДАНИЯ, УЧАСТКИ ПРИ НИХ, ОТКРЫТЫЕ КОМПОНЕНТЫ АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЙ КОМПОЗИЦИИ ЭТО УЛИЦЫ, ПЛОЩАДИ, ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ ЗДАНИЯ, УЧАСТКИ ПРИ НИХ, ОТКРЫТЫЕ И ОЗЕЛЕНЕННЫЕ ПРОСТРАНСТВА, СООРУЖЕНИЯ ПО БЛАГОУСТРОЙСТВУ, ПРОИЗВОДСТВЕННЫЕ КОМПЛЕКСЫ, РЕЛЬЕФ, ВОДОЕМЫ, ОКРУЖАЮЩИЙ ЛАНДШАФТ.

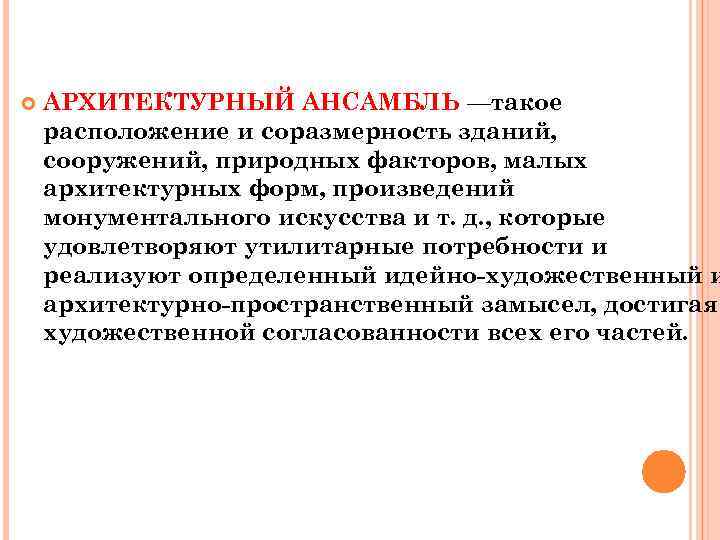

АРХИТЕКТУРНЫЙ АНСАМБЛЬ —такое расположение и соразмерность зданий, сооружений, природных факторов, малых архитектурных форм, АРХИТЕКТУРНЫЙ АНСАМБЛЬ —такое расположение и соразмерность зданий, сооружений, природных факторов, малых архитектурных форм, произведений монументального искусства и т. д. , которые удовлетворяют утилитарные потребности и реализуют определенный идейно-художественный и архитектурно-пространственный замысел, достигая художественной согласованности всех его частей.

Для сельских населенных мест наибольшее значение имеют архитектурный ансамбль площади общественного центра и Для сельских населенных мест наибольшее значение имеют архитектурный ансамбль площади общественного центра и ансамбли улиц с обращенными к ним фасадами застройки в кварталах. В общественном центре населенного места размещают практически все учреждения культурно-бытовою обслуживания, создавая тем самым не только полноценный комплекс, удовлетворяющий запросам населения, но и архитектурный ансамбль. Ансамбль общественного центра может быть размещен у водоема при наличии последнего в населенном месте и раскрыт в сторону водного зеркала.

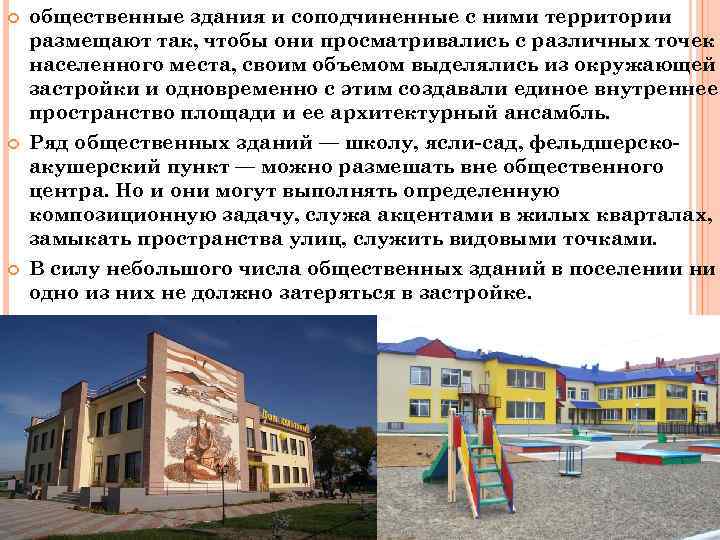

общественные здания и соподчиненные с ними территории размещают так, чтобы они просматривались с общественные здания и соподчиненные с ними территории размещают так, чтобы они просматривались с различных точек населенного места, своим объемом выделялись из окружающей застройки и одновременно с этим создавали единое внутреннее пространство площади и ее архитектурный ансамбль. Ряд общественных зданий — школу, ясли-сад, фельдшерскоакушерский пункт — можно размешать вне общественного центра. Но и они могут выполнять определенную композиционную задачу, служа акцентами в жилых кварталах, замыкать пространства улиц, служить видовыми точками. В силу небольшого числа общественных зданий в поселении ни одно из них не должно затеряться в застройке.

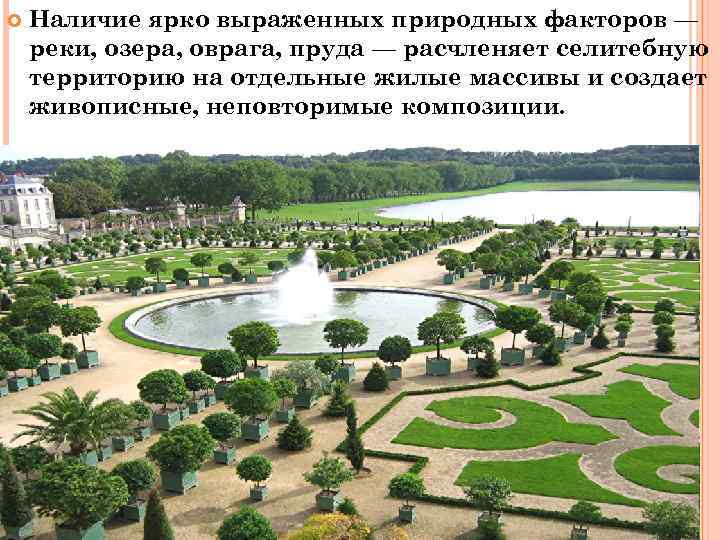

Наличие ярко выраженных природных факторов — реки, озера, оврага, пруда — расчленяет селитебную Наличие ярко выраженных природных факторов — реки, озера, оврага, пруда — расчленяет селитебную территорию на отдельные жилые массивы и создает живописные, неповторимые композиции.

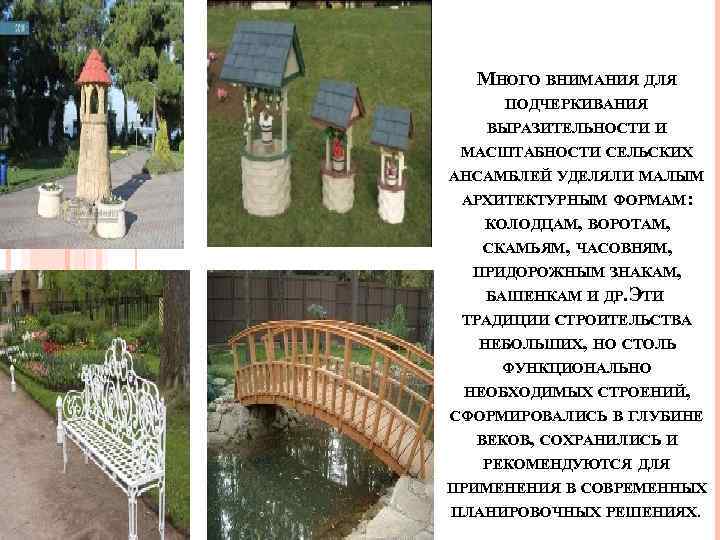

МНОГО ВНИМАНИЯ ДЛЯ ПОДЧЕРКИВАНИЯ ВЫРАЗИТЕЛЬНОСТИ И МАСШТАБНОСТИ СЕЛЬСКИХ АНСАМБЛЕЙ УДЕЛЯЛИ МАЛЫМ АРХИТЕКТУРНЫМ ФОРМАМ: КОЛОДЦАМ, МНОГО ВНИМАНИЯ ДЛЯ ПОДЧЕРКИВАНИЯ ВЫРАЗИТЕЛЬНОСТИ И МАСШТАБНОСТИ СЕЛЬСКИХ АНСАМБЛЕЙ УДЕЛЯЛИ МАЛЫМ АРХИТЕКТУРНЫМ ФОРМАМ: КОЛОДЦАМ, ВОРОТАМ, СКАМЬЯМ, ЧАСОВНЯМ, ПРИДОРОЖНЫМ ЗНАКАМ, БАШЕНКАМ И ДР. ТИ Э ТРАДИЦИИ СТРОИТЕЛЬСТВА НЕБОЛЬШИХ, НО СТОЛЬ ФУНКЦИОНАЛЬНО НЕОБХОДИМЫХ СТРОЕНИЙ, СФОРМИРОВАЛИСЬ В ГЛУБИНЕ ВЕКОВ, СОХРАНИЛИСЬ И РЕКОМЕНДУЮТСЯ ДЛЯ ПРИМЕНЕНИЯ В СОВРЕМЕННЫХ ПЛАНИРОВОЧНЫХ РЕШЕНИЯХ.
