ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ В ЗАГОТОВИТЕЛЬНОМ ОТДЕЛЕНИИ КПЦ Склад слитков Плац осмотра и ремонта заготовок Слитки из мартеновского цеха № 1 № 3 Слитколоматель № 7 № 9 № 11 № 17 № 19 № 18 № 20 Слиткоразрезные станки 18 А 65 Разукомплектованы № 2 № 4 № 6 № 8 № 10 № 12 № 14 № 16 Предат. тележка Склад слитков Склад заготовок Слитколоматель На посад в кольцевые печи Плац осмотра и ремонта заготовок Слитки из мартеновского цеха Весы
ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ НА УЧАСТКЕ ПРОКАТА КПЛ КПЦ Основной поток движения продукции Движение колес 1262, 1268, 1269 и колес с обратной выгибкой диска Штабелер Участок нагревательных цепей Поперечный рольганг Конвейерные печи противофлокенной обработки Передаточная тележка - 2 шт Кольцевая печь № 1 Кольцевая печь № 2 Передаточная тележка и тельфер для колес 1262, 1268, 1269 мм Кантователи и щетки для удаления окалины с торцов заготовки Пресс 2000 тс Пресс 5000 тс Пресс 10 000 тс Пресс 3500 тс Манипуляторы для навешивания колес на конвейер Сталкиватель Промежуточная тележка Машины загрузки/ выгрузки заготовок в нагревательные печи Манипулятор загрузки/выгрузки Камера гидросбива окалины Манипулятор загрузки/выгрузки Участок проката 6 -ти валковый горизонтальный колесо-прокатный стан Манипулятор загрузки/выгрузки Сталкиватель Туннель замедленного охлаждения Участок печей противофлокенной обработки
ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ ПРЕДВАРИТЕЛЬНОЙ МЕХ. ОБРАБОТКИ № 21 Штабелер Станки 1 Б-502 Станок 1 В-502 № 3 № 20 № 19 № 18 № 14 Стенд чистового осмотра и ремонта колес № 17 № 13 Чистовой плац Станок КС-274 Горячий плац северного пролета № 12 № 16 № 15 № 4 Станок 1 В-502 Станки 1 Б-502 Станок КС-274 Заточной станок Штабелер № 1 № 7 Горячий плац южного пролета № 9 № 8 Станки 1 Б-502 Станок КС-1204 № 1 № 6 № 10 Чистовой плац Станок КС-274 № 5 № 11 Передаточная тележка № 2 Направление движения заготовок колес по участку № 7 № 6 № 5 № 4 № 3 № 2 Кантователь и поворотный кран Стенд чистового осмотра и ремонта колес
ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ ТЕРМОУЧАСТКА Плац Шаржирмашина Закалочная машина Кольцевая печь № 1 Электроколодцы 28 штук Плац Шаржирмашина Электроколодцы 28 штук Вертикально закалочные машины Закалочная машина Кольцевая печь № 2 Направление движения продукции по участку Плац
ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ ОКОНЧАТЕЛЬНОЙ МЕХ. ОБРАБОТКИ Станки 1 Д-502 Дробеметная установка № 2 № 3 № 4 № 9 № 10 № 5 Станок КС-274 Направление движения заготовок колес по участку Кантователь стоп № 8 № 9 № 10 Стенд окончательного осмотра и ремонта колес Передаточная тележка Кантователь стоп № 7 Станки 1 Д-502 Заточной станок Стенд окончательного осмотра и ремонта колес № 12 № 13 № 14 № 15 Чистовой плац Станок КС-274 Дробеметная установка Станки УЧОК № 11 № 12

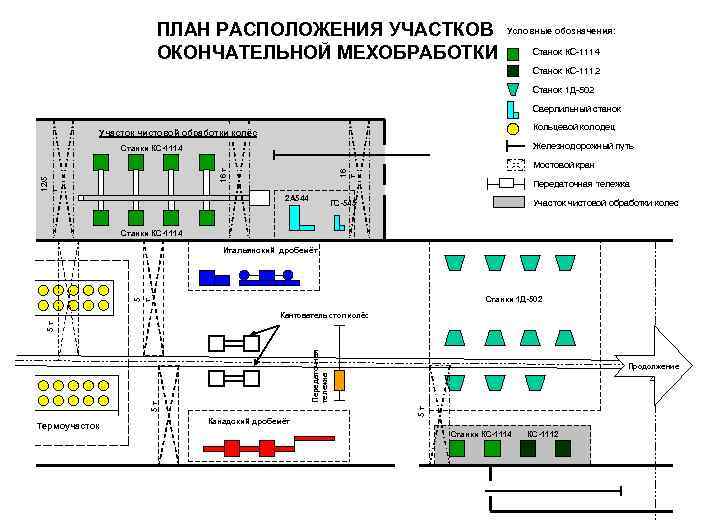

ПЛАН РАСПОЛОЖЕНИЯ УЧАСТКОВ ОКОНЧАТЕЛЬНОЙ МЕХОБРАБОТКИ Условные обозначения: Станок КС-1114 Станок КС-1112 Станок 1 Д-502 Сверлильный станок Кольцевой колодец Участок чистовой обработки колёс Железнодорожный путь Мостовой кран 16 т 12/5 т 16 т Станки КС-1114 Передаточная тележка 2 А 544 Участок чистовой обработки колес ГС-545 Станки КС-1114 Итальянский дробемёт 5 т Станки 1 Д-502 Термоучасток Канадский дробемёт Продолжение 5 т 5 т Передаточная тележка 5 т Кантователь стоп колёс Станки КС-1114 КС-1112
