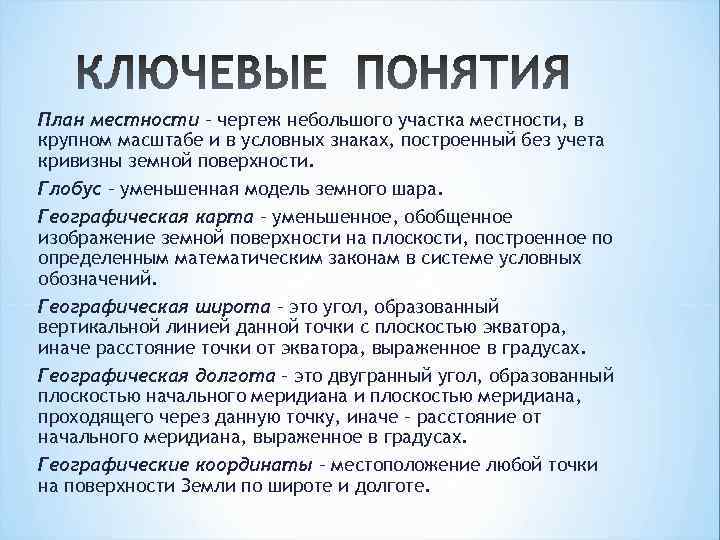

План местности – чертеж небольшого участка местности, в крупном масштабе и в условных знаках, План местности – чертеж небольшого участка местности, в крупном масштабе и в условных знаках, построенный без учета кривизны земной поверхности. Глобус – уменьшенная модель земного шара. Географическая карта – уменьшенное, обобщенное изображение земной поверхности на плоскости, построенное по определенным математическим законам в системе условных обозначений. Географическая широта – это угол, образованный вертикальной линией данной точки с плоскостью экватора, иначе расстояние точки от экватора, выраженное в градусах. Географическая долгота – это двугранный угол, образованный плоскостью начального меридиана и плоскостью меридиана, проходящего через данную точку, иначе – расстояние от начального меридиана, выраженное в градусах. Географические координаты – местоположение любой точки на поверхности Земли по широте и долготе.

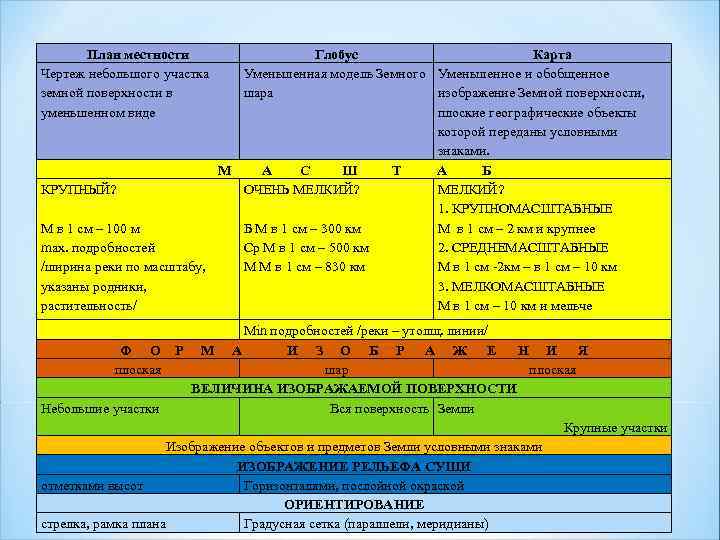

План местности Чертеж небольшого участка земной поверхности в уменьшенном виде Глобус Карта Уменьшенная модель План местности Чертеж небольшого участка земной поверхности в уменьшенном виде Глобус Карта Уменьшенная модель Земного Уменьшенное и обобщенное шара изображение Земной поверхности, плоские географические объекты которой переданы условными знаками. М А С Ш Т А Б КРУПНЫЙ? ОЧЕНЬ МЕЛКИЙ? 1. КРУПНОМАСШТАБНЫЕ М в 1 см – 100 м Б М в 1 см – 300 км М в 1 см – 2 км и крупнее max. подробностей Ср М в 1 см – 500 км 2. СРЕДНЕМАСШТАБНЫЕ /ширина реки по масштабу, М М в 1 см – 830 км М в 1 см -2 км – в 1 см – 10 км указаны родники, 3. МЕЛКОМАСШТАБНЫЕ растительность/ М в 1 см – 10 км и мельче Min подробностей /реки – утолщ. линии/ Ф О Р М А И З О Б Р А Ж Е Н И Я плоская шар плоская ВЕЛИЧИНА ИЗОБРАЖАЕМОЙ ПОВЕРХНОСТИ Небольшие участки Вся поверхность Земли Крупные участки Изображение объектов и предметов Земли условными знаками ИЗОБРАЖЕНИЕ РЕЛЬЕФА СУШИ отметками высот Горизонталями, послойной окраской ОРИЕНТИРОВАНИЕ стрелка, рамка плана Градусная сетка (параллели, меридианы)

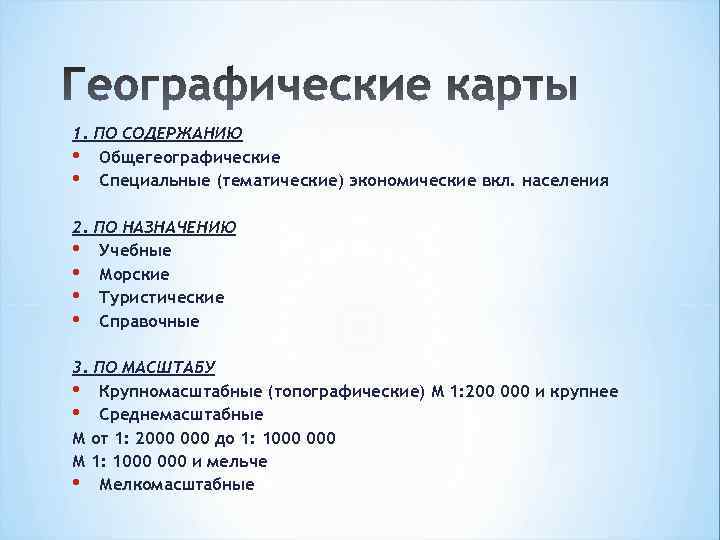

1. ПО СОДЕРЖАНИЮ • Общегеографические • Специальные (тематические) экономические вкл. населения 2. ПО НАЗНАЧЕНИЮ 1. ПО СОДЕРЖАНИЮ • Общегеографические • Специальные (тематические) экономические вкл. населения 2. ПО НАЗНАЧЕНИЮ • Учебные • Морские • Туристические • Справочные 3. ПО МАСШТАБУ • Крупномасштабные (топографические) М 1: 200 000 и крупнее • Среднемасштабные М от 1: 2000 до 1: 1000 М 1: 1000 и мельче • Мелкомасштабные

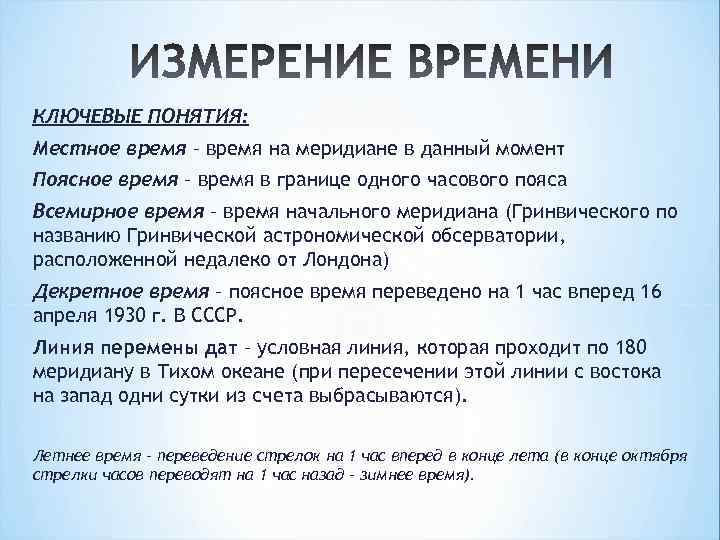

КЛЮЧЕВЫЕ ПОНЯТИЯ: Местное время – время на меридиане в данный момент Поясное время – КЛЮЧЕВЫЕ ПОНЯТИЯ: Местное время – время на меридиане в данный момент Поясное время – время в границе одного часового пояса Всемирное время – время начального меридиана (Гринвического по названию Гринвической астрономической обсерватории, расположенной недалеко от Лондона) Декретное время – поясное время переведено на 1 час вперед 16 апреля 1930 г. В СССР. Линия перемены дат – условная линия, которая проходит по 180 меридиану в Тихом океане (при пересечении этой линии с востока на запад одни сутки из счета выбрасываются). Летнее время – переведение стрелок на 1 час вперед в конце лета (в конце октября стрелки часов переводят на 1 час назад – зимнее время).

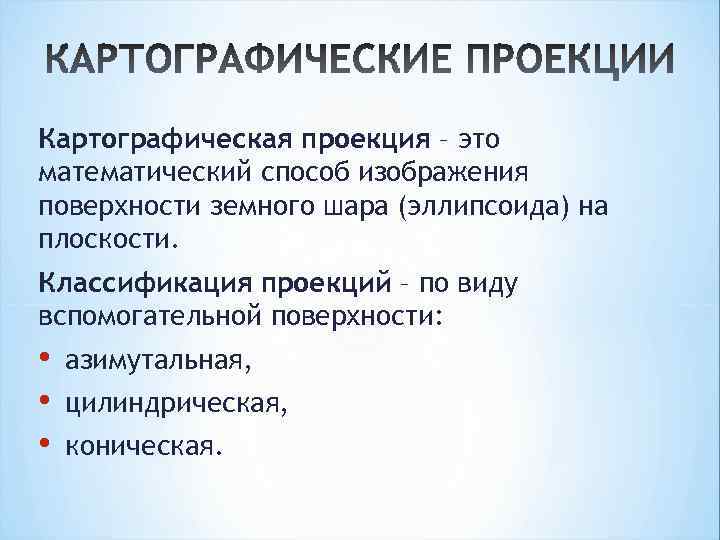

Картографическая проекция – это математический способ изображения поверхности земного шара (эллипсоида) на плоскости. Классификация Картографическая проекция – это математический способ изображения поверхности земного шара (эллипсоида) на плоскости. Классификация проекций – по виду вспомогательной поверхности: • • • азимутальная, цилиндрическая, коническая.

Азимутальная картографическая проекция – вспомогательной поверхностью являются самая касательная или секущая плоскость. Цилиндрическая картографическая Азимутальная картографическая проекция – вспомогательной поверхностью являются самая касательная или секущая плоскость. Цилиндрическая картографическая проекция – вспомогательной поверхностью является боковая поверхность цилиндра, касательного к эллипсоиду или секущую эллипсоид. Коническая картографическая проекция – вспомогательной поверхностью служит боковая поверхность касательного или секущего конуса.

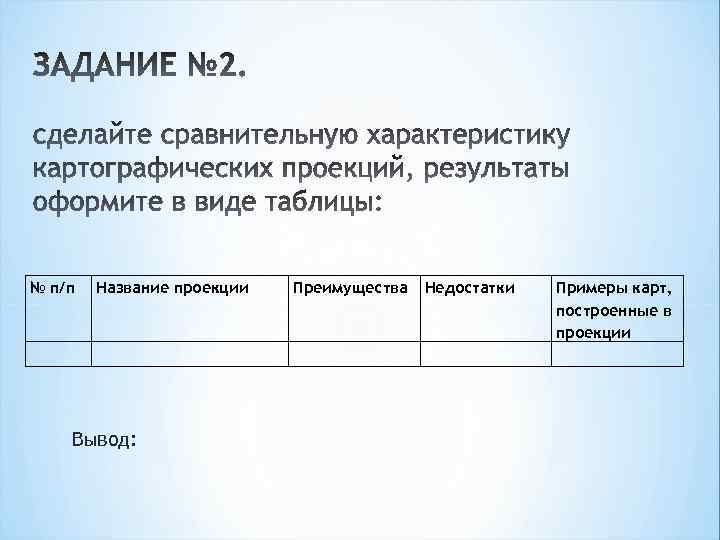

№ п/п Название проекции Преимущества Недостатки Примеры карт, построенные в проекции Вывод: № п/п Название проекции Преимущества Недостатки Примеры карт, построенные в проекции Вывод:
