План лекции 5 l l l Поддержка коммутаторами

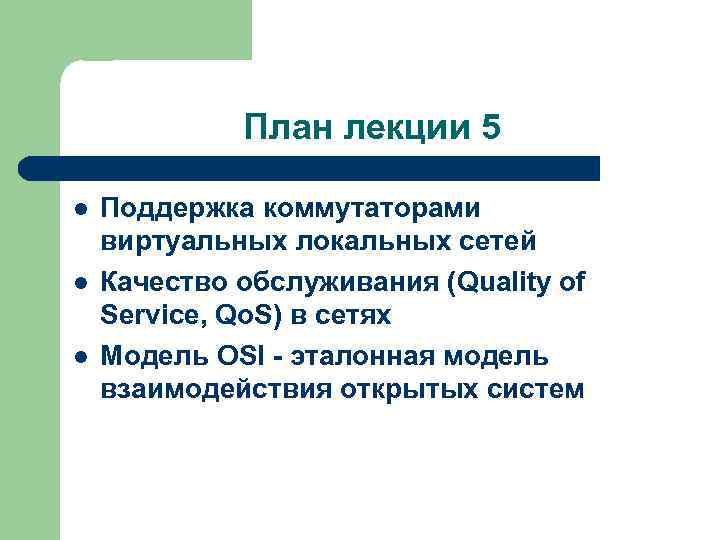

План лекции 5 l l l Поддержка коммутаторами виртуальных локальных сетей Качество обслуживания (Quality of Service, Qo. S) в сетях Модель OSI - эталонная модель взаимодействия открытых систем

Поддержка коммутаторами виртуальных локальных сетей (VLAN) Виртуальной локальной сетью называется группа узлов сети, трафик которой, в том числе и широковещательный, на канальном уровне полностью изолирован от других узлов сети. Назначение - облегчении процесса создания независимых сетей, которые затем должны связываться с помощью протоколов сетевого уровня.

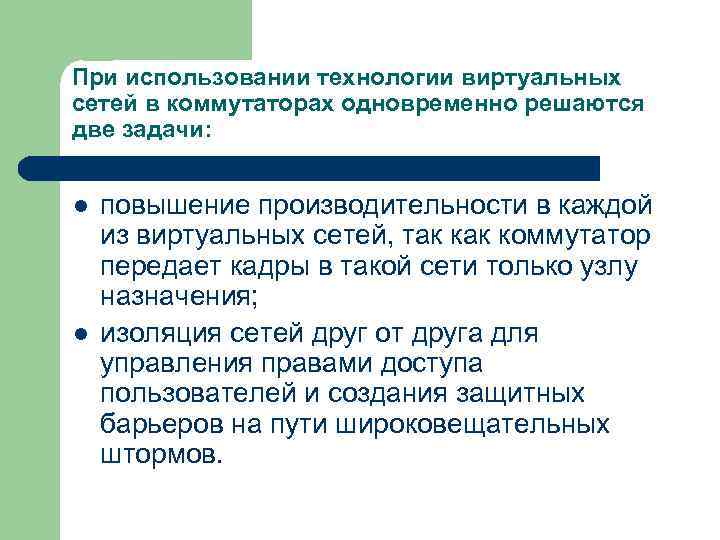

При использовании технологии виртуальных сетей в коммутаторах одновременно решаются две задачи: l l повышение производительности в каждой из виртуальных сетей, так коммутатор передает кадры в такой сети только узлу назначения; изоляция сетей друг от друга для управления правами доступа пользователей и создания защитных барьеров на пути широковещательных штормов.

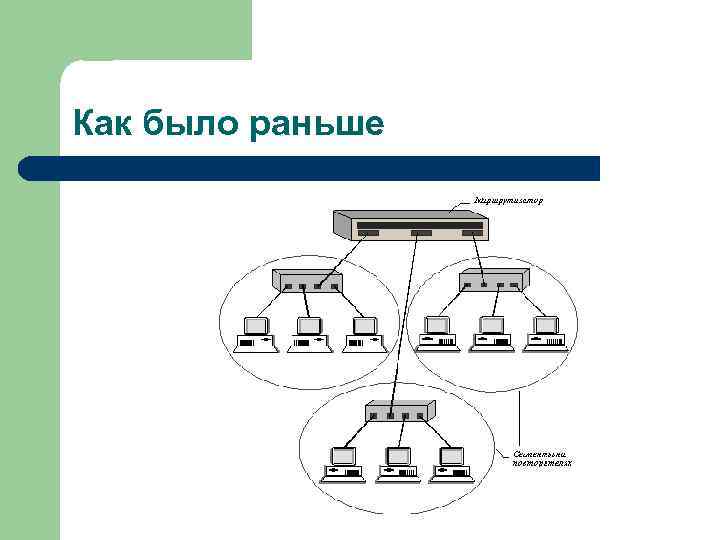

Как было раньше

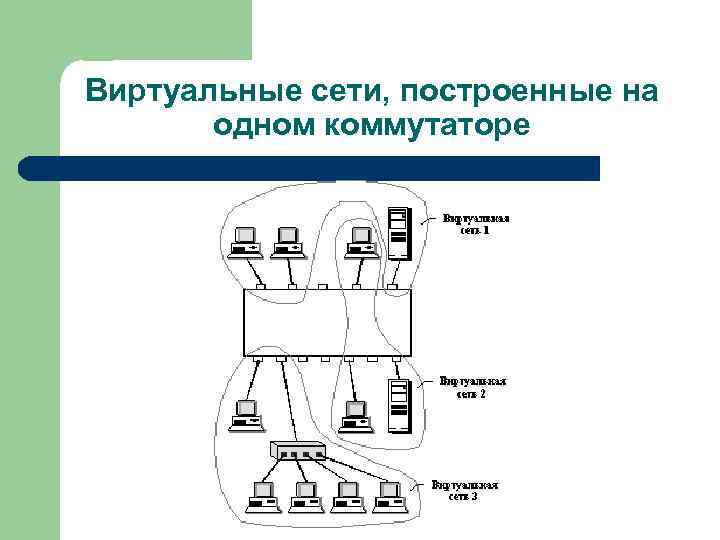

Виртуальные сети, построенные на одном коммутаторе

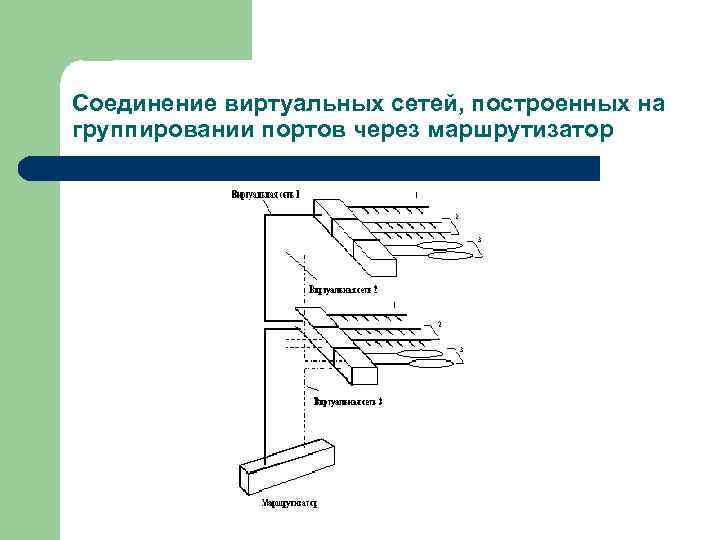

Соединение виртуальных сетей, построенных на группировании портов через маршрутизатор

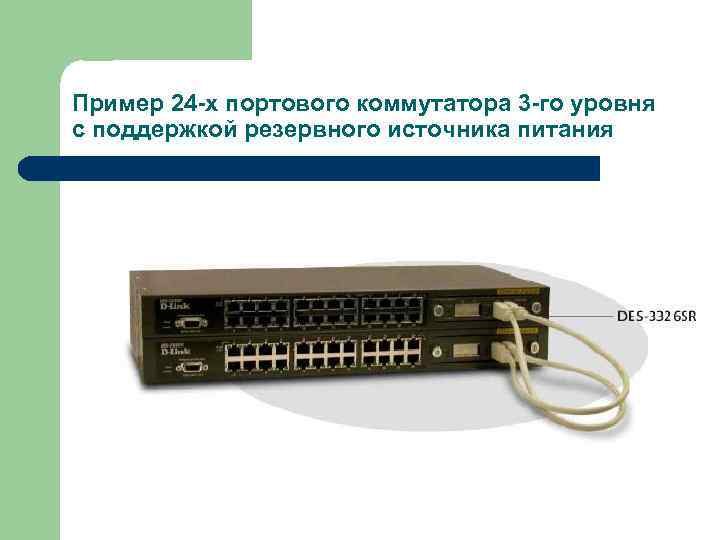

Пример 24 -х портового коммутатора 3 -го уровня с поддержкой резервного источника питания

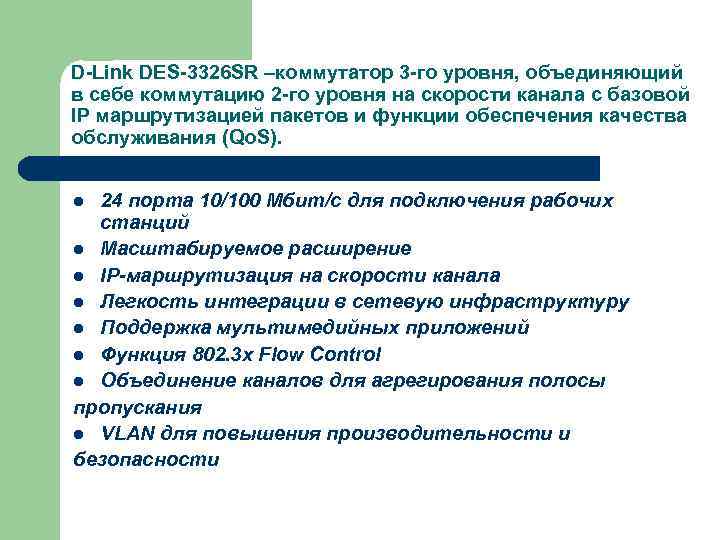

D-Link DES-3326 SR –коммутатор 3 -го уровня, объединяющий в себе коммутацию 2 -го уровня на скорости канала с базовой IP маршрутизацией пакетов и функции обеспечения качества обслуживания (Qo. S). 24 порта 10/100 Мбит/с для подключения рабочих станций l Масштабируемое расширение l IP-маршрутизация на скорости канала l Легкость интеграции в сетевую инфраструктуру l Поддержка мультимедийных приложений l Функция 802. 3 x Flow Control l Объединение каналов для агрегирования полосы пропускания l VLAN для повышения производительности и безопасности l

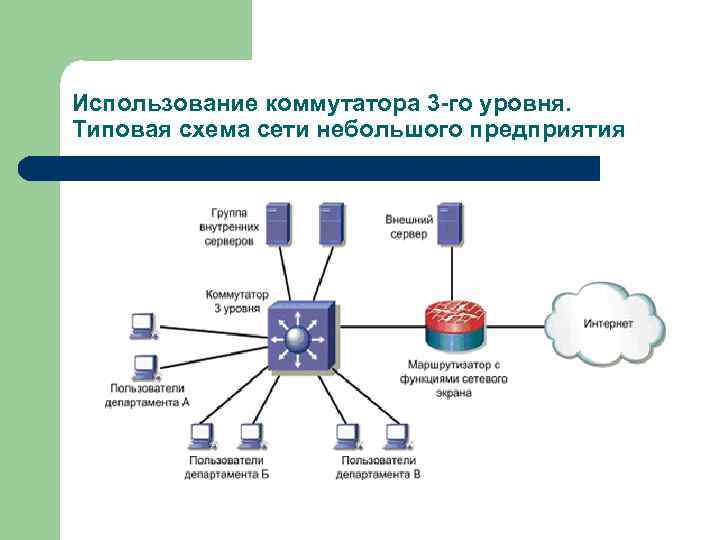

Использование коммутатора 3 -го уровня. Типовая схема сети небольшого предприятия

План лекции 6

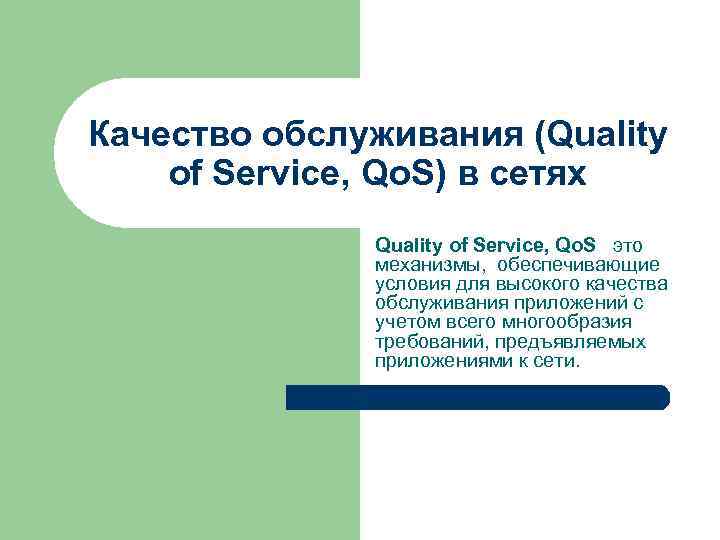

Качество обслуживания (Quality of Service, Qo. S) в сетях Quality of Service, Qo. S это механизмы, обеспечивающие условия для высокого качества обслуживания приложений с учетом всего многообразия требований, предъявляемых приложениями к сети.

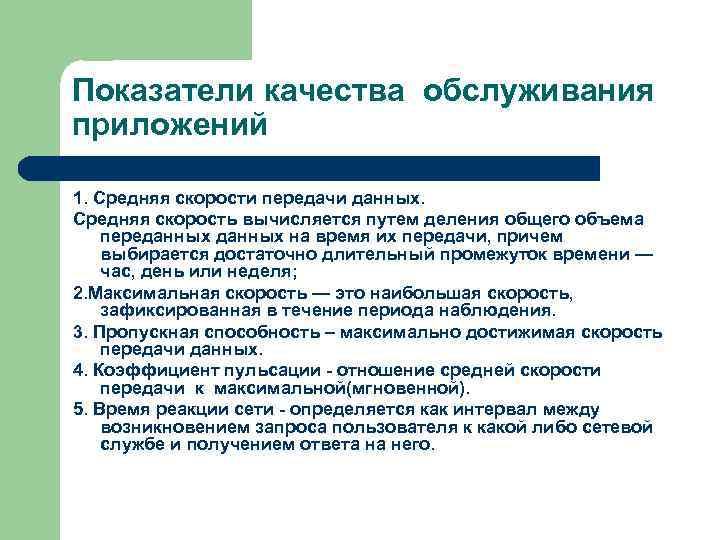

Показатели качества обслуживания приложений 1. Средняя скорости передачи данных. Средняя скорость вычисляется путем деления общего объема переданных на время их передачи, причем выбирается достаточно длительный промежуток времени — час, день или неделя; 2. Максимальная скорость — это наибольшая скорость, зафиксированная в течение периода наблюдения. 3. Пропускная способность – максимально достижимая скорость передачи данных. 4. Коэффициент пульсации - отношение средней скорости передачи к максимальной(мгновенной). 5. Время реакции сети - определяется как интервал между возникновением запроса пользователя к какой либо сетевой службе и получением ответа на него.

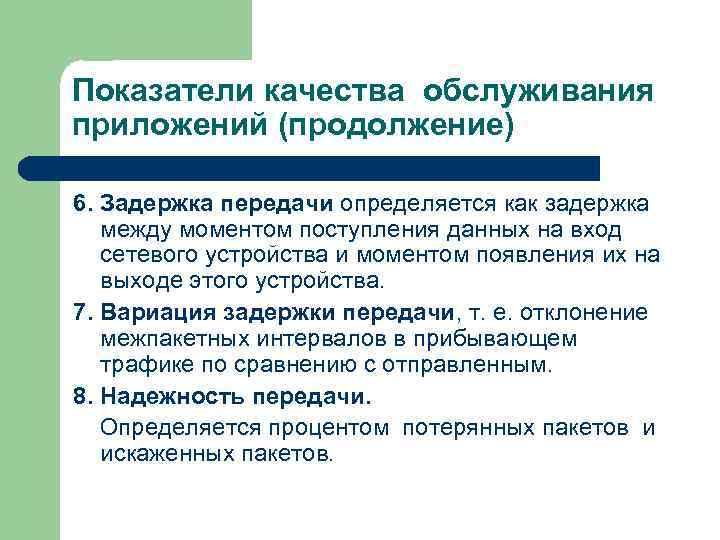

Показатели качества обслуживания приложений (продолжение) 6. Задержка передачи определяется как задержка между моментом поступления данных на вход сетевого устройства и моментом появления их на выходе этого устройства. 7. Вариация задержки передачи, т. е. отклонение межпакетных интервалов в прибывающем трафике по сравнению с отправленным. 8. Надежность передачи. Определяется процентом потерянных пакетов и искаженных пакетов.

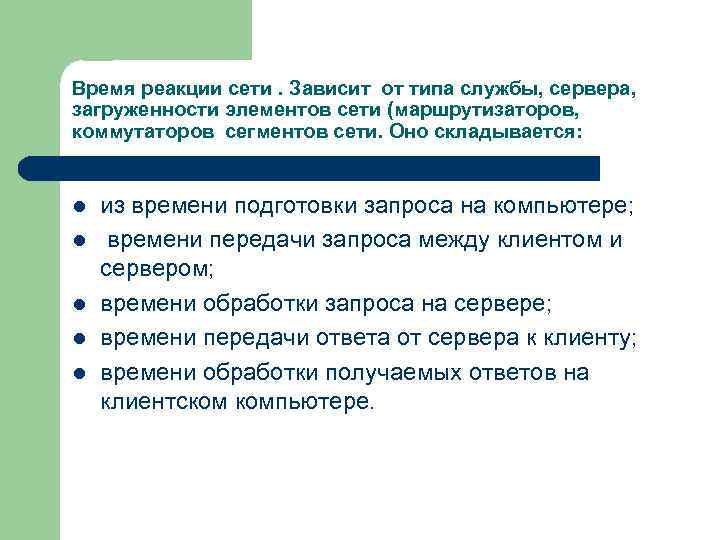

Время реакции сети. Зависит от типа службы, сервера, загруженности элементов сети (маршрутизаторов, коммутаторов сегментов сети. Оно складывается: l l l из времени подготовки запроса на компьютере; времени передачи запроса между клиентом и сервером; времени обработки запроса на сервере; времени передачи ответа от сервера к клиенту; времени обработки получаемых ответов на клиентском компьютере.

Учет характеристик для различных приложений

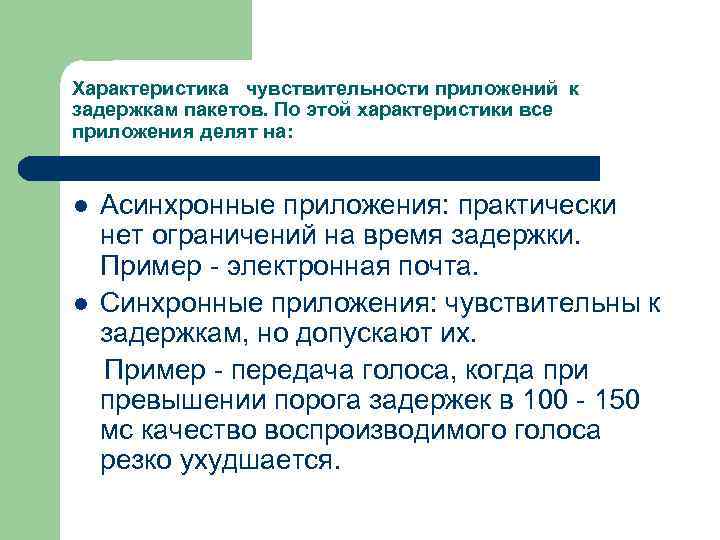

Характеристика чувствительности приложений к задержкам пакетов. По этой характеристики все приложения делят на: l l Асинхронные приложения: практически нет ограничений на время задержки. Пример - электронная почта. Синхронные приложения: чувствительны к задержкам, но допускают их. Пример - передача голоса, когда при превышении порога задержек в 100 - 150 мс качество воспроизводимого голоса резко ухудшается.

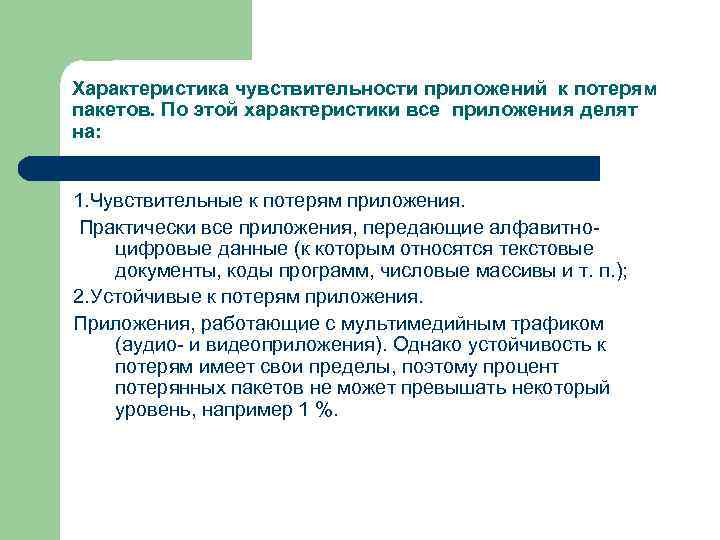

Характеристика чувствительности приложений к потерям пакетов. По этой характеристики все приложения делят на: 1. Чувствительные к потерям приложения. Практически все приложения, передающие алфавитноцифровые данные (к которым относятся текстовые документы, коды программ, числовые массивы и т. п. ); 2. Устойчивые к потерям приложения. Приложения, работающие с мультимедийным трафиком (аудио- и видеоприложения). Однако устойчивость к потерям имеет свои пределы, поэтому процент потерянных пакетов не может превышать некоторый уровень, например 1 %.

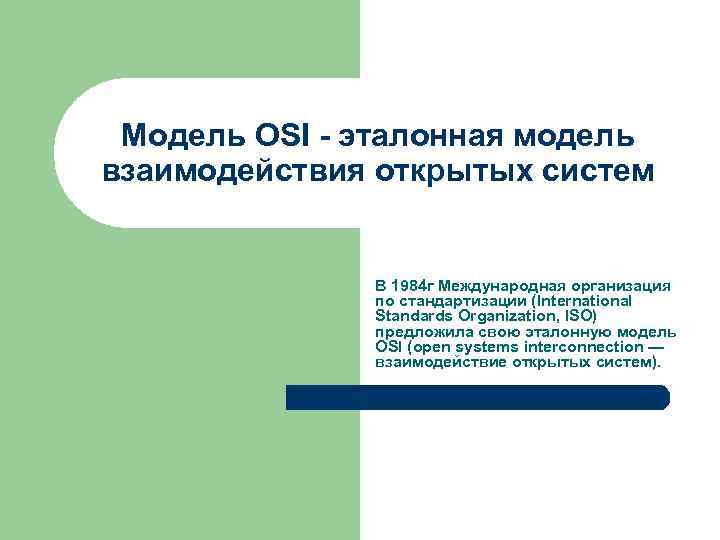

Модель OSI - эталонная модель взаимодействия открытых систем В 1984 г Международная организация по стандартизации (International Standards Organization, ISO) предложила свою эталонную модель OSI (open systems interconnection — взаимодействие открытых систем).

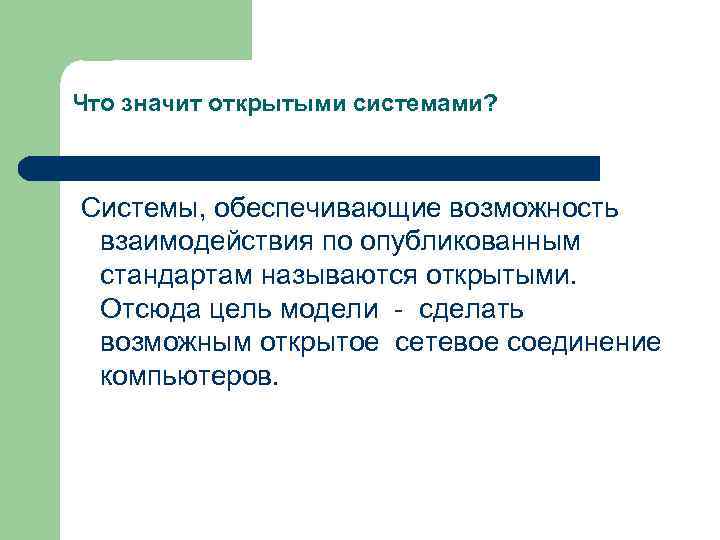

Что значит открытыми системами? Системы, обеспечивающие возможность взаимодействия по опубликованным стандартам называются открытыми. Отсюда цель модели - сделать возможным открытое сетевое соединение компьютеров.

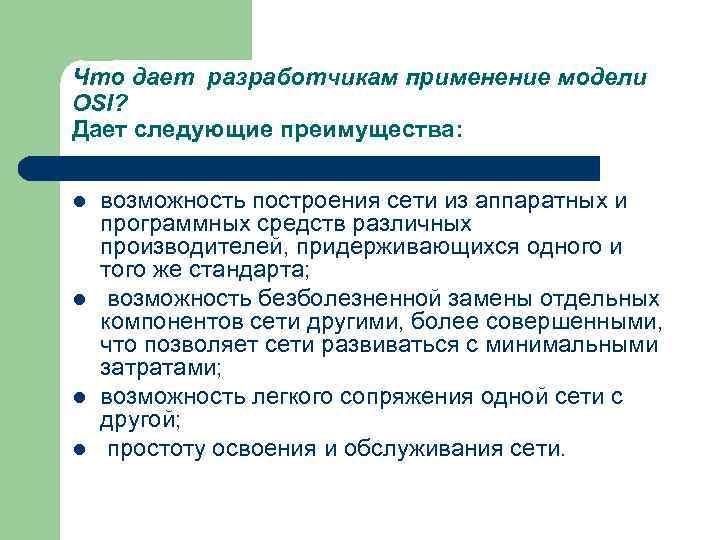

Что дает разработчикам применение модели OSI? Дает следующие преимущества: l l возможность построения сети из аппаратных и программных средств различных производителей, придерживающихся одного и того же стандарта; возможность безболезненной замены отдельных компонентов сети другими, более совершенными, что позволяет сети развиваться с минимальными затратами; возможность легкого сопряжения одной сети с другой; простоту освоения и обслуживания сети.

Общая схема работы модели OSI

Процесс общения между двумя должностными лицами, находящимися в разных местах.

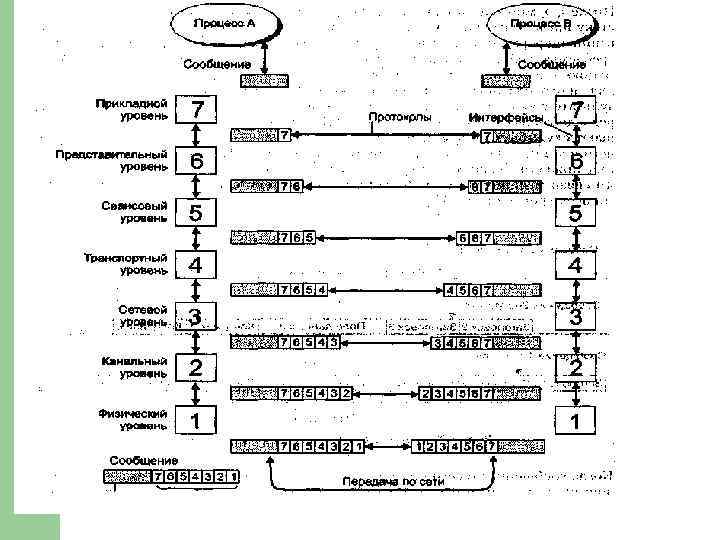

Передача данных с использованием правил, описываемых моделью OSI

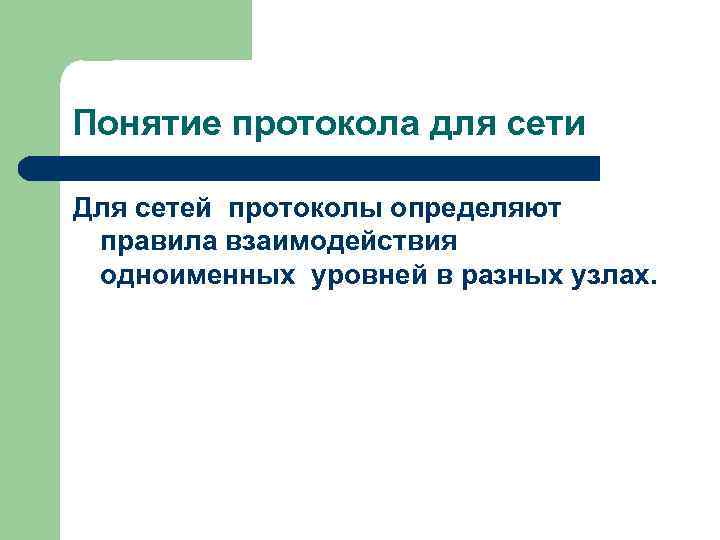

Понятие протокола для сети Для сетей протоколы определяют правила взаимодействия одноименных уровней в разных узлах.

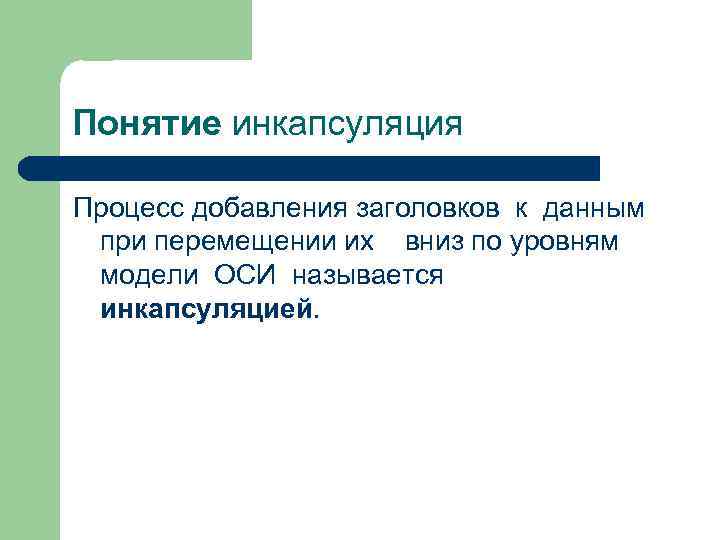

Понятие инкапсуляция Процесс добавления заголовков к данным при перемещении их вниз по уровням модели ОСИ называется инкапсуляцией.

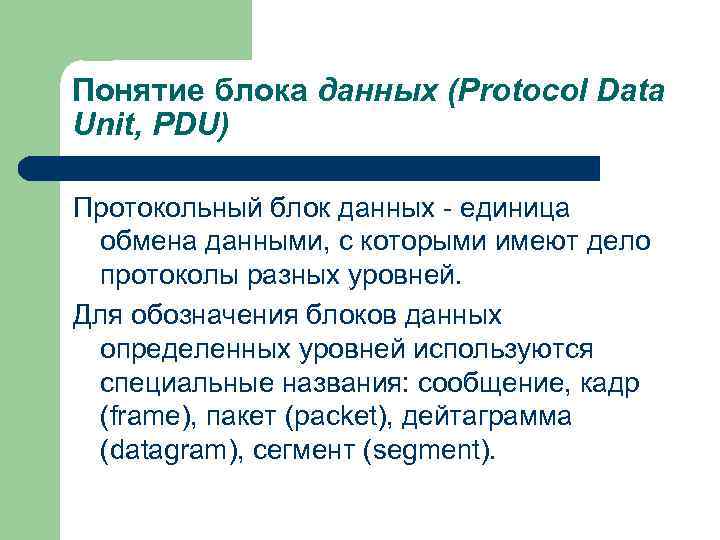

Понятие блока данных (Protocol Data Unit, PDU) Протокольный блок данных - единица обмена данными, с которыми имеют дело протоколы разных уровней. Для обозначения блоков данных определенных уровней используются специальные названия: сообщение, кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment).
