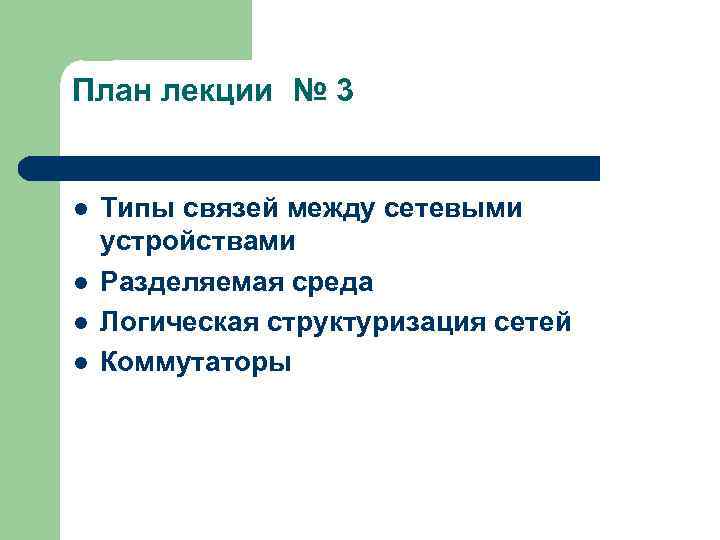

План лекции № 3 l l Типы связей между сетевыми устройствами Разделяемая среда Логическая структуризация сетей Коммутаторы

Смешанные топологии

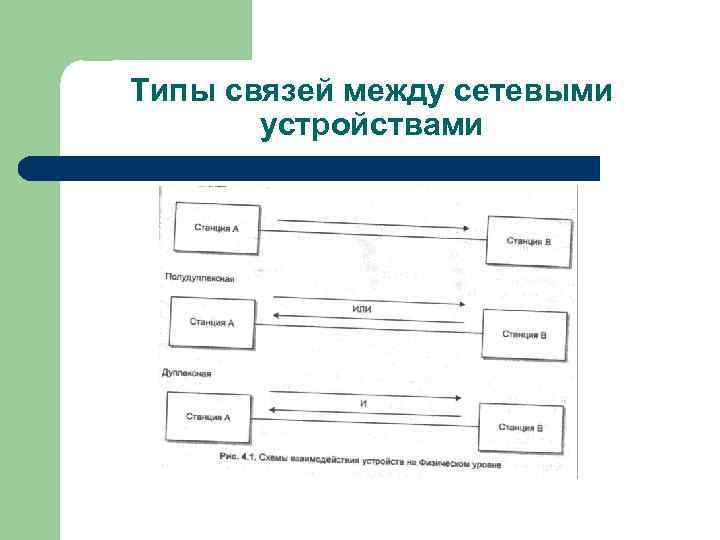

Типы связей между сетевыми устройствами

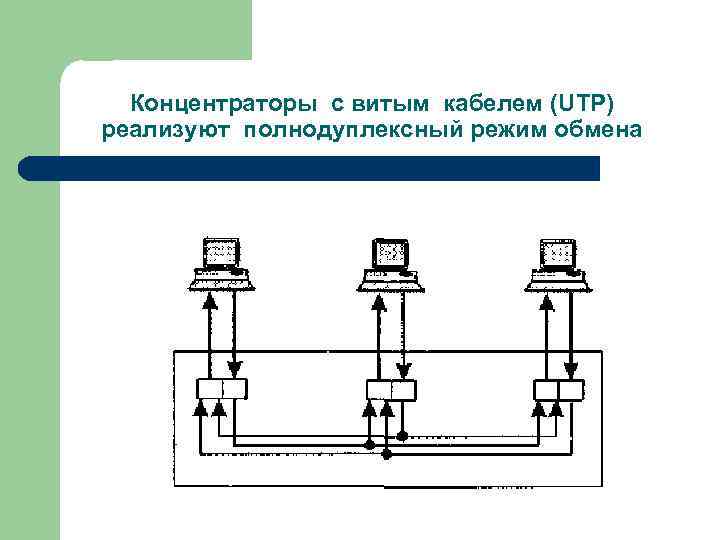

Концентраторы с витым кабелем (UTP) реализуют полнодуплексный режим обмена

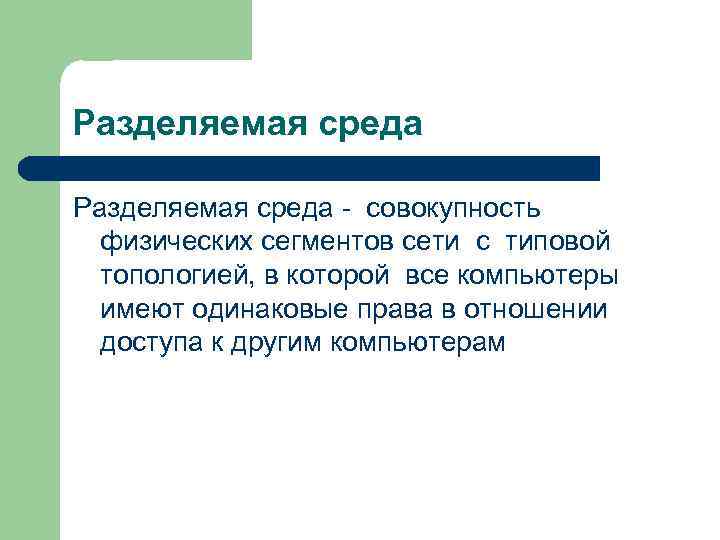

Разделяемая среда - совокупность физических сегментов сети с типовой топологией, в которой все компьютеры имеют одинаковые права в отношении доступа к другим компьютерам

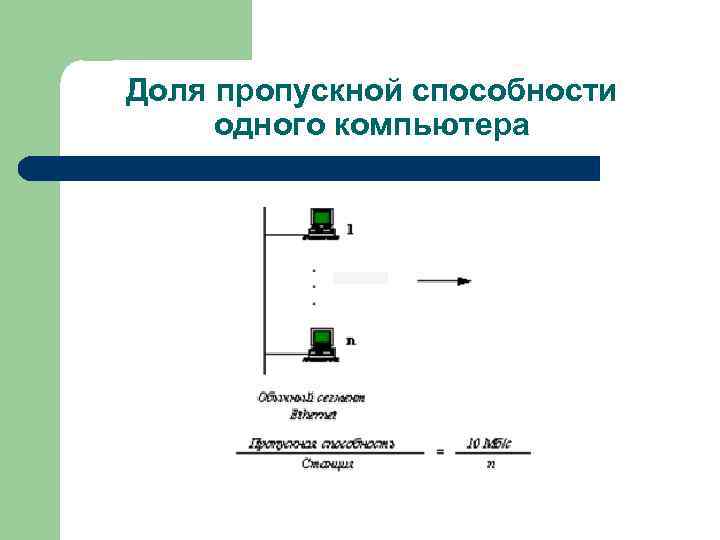

Доля пропускной способности одного компьютера

Коэффициент загрузки сети ρ=100(∑V)/10, % коэффициент загрузки сети равен отношению трафика, который передается сетью за рассматриваемый промежуток времени к ее пропускной способности:

Зависимость времени доступа Т дост к среде передачи данных в сетях Ethernet, Token Ring и FDDI от коэффициента загрузки сети ρ.

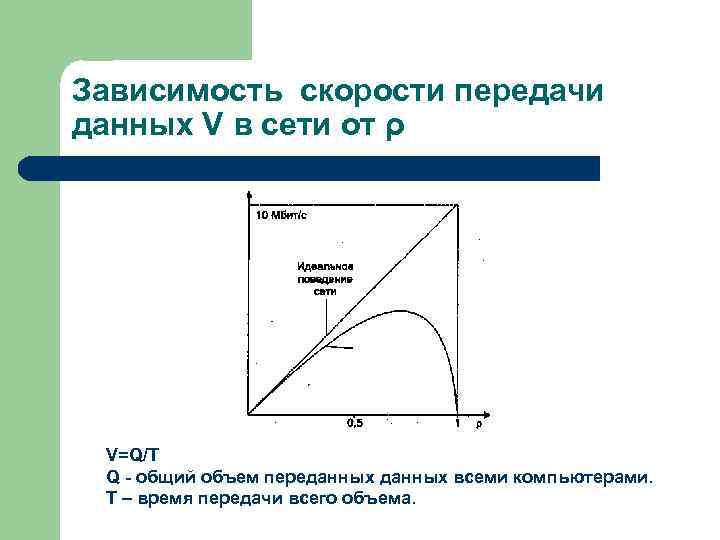

Зависимость скорости передачи данных V в сети от ρ V=Q/T Q - общий объем переданных всеми компьютерами. Т – время передачи всего объема.

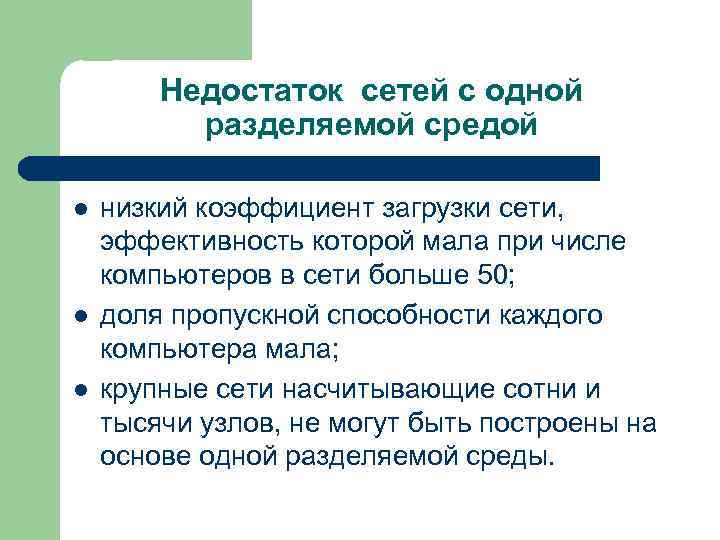

Недостаток сетей с одной разделяемой средой l l l низкий коэффициент загрузки сети, эффективность которой мала при числе компьютеров в сети больше 50; доля пропускной способности каждого компьютера мала; крупные сети насчитывающие сотни и тысячи узлов, не могут быть построены на основе одной разделяемой среды.

Достоинства сетей с одной разделяемой средой l l l проста топологии сети, допускающая легкое наращивание числа узлов (в небольших пределах); отсутствие потерь кадров, так как новый кадр не передается в сеть, пока не принят предыдущий; низкие затраты на создание сети, так как низка стоимость сетевых адаптеров, повторителей и концентраторов.

Логическая структуризация сетей Логическая структуризация сети это процесс разбиения общей разделяемой среды на логические сегменты – самостоятельные разделяемые среды с меньшим количеством узлов. Цель - увеличить долю пропускной способности сети для каждого компьютера сети и, следовательно, скорость передачи ими данных.

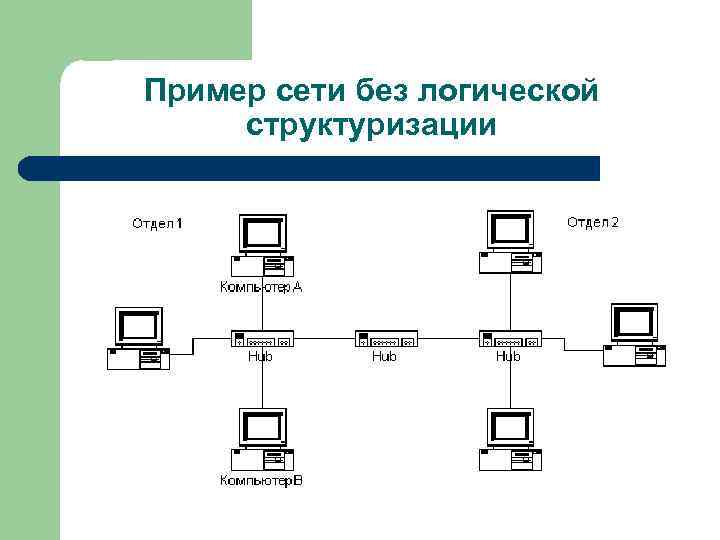

Пример сети без логической структуризации

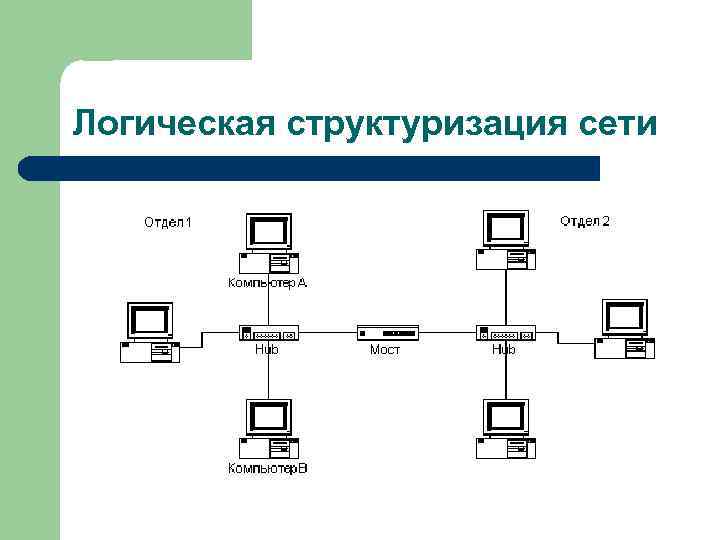

Логическая структуризация сети

Алгоритм работы прозрачного моста

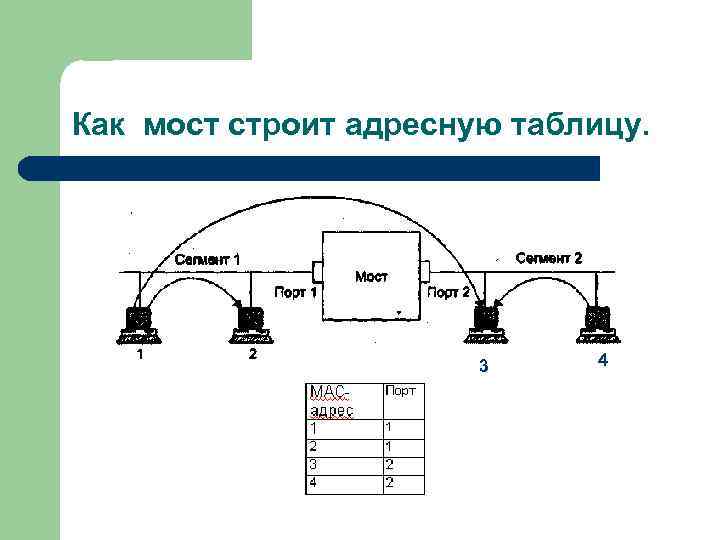

Как мост строит адресную таблицу. 3 4

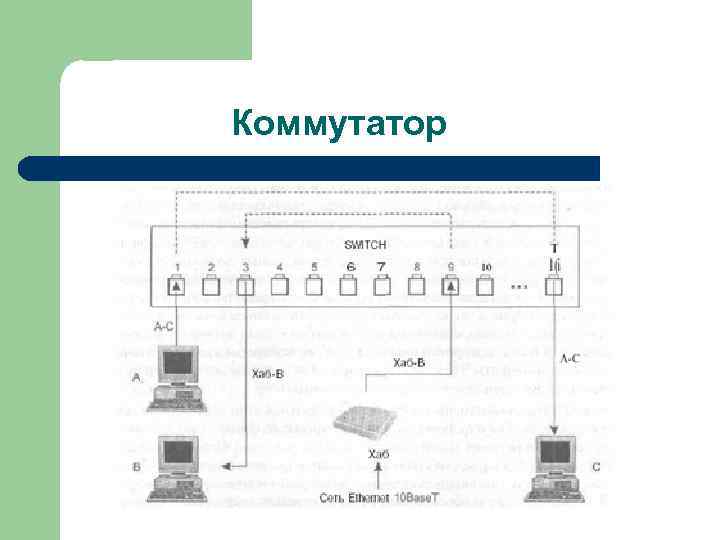

Коммутатор

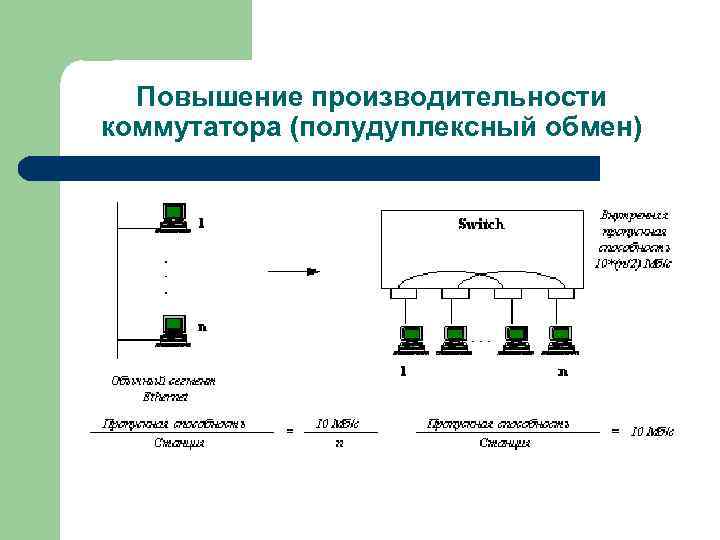

Повышение производительности коммутатора (полудуплексный обмен)

Дуплексный режим обмена При дуплексной связи компьютеров производительность удваивается и составляет Пара связей Vд = N 10 Мбит/с. N- число пар связей. Например, для Двух ПК N=2 Vд =20 Мбит/с Трех – N=4 Vд =40 Мбит/с N=6 Vд =60 Мбит/с

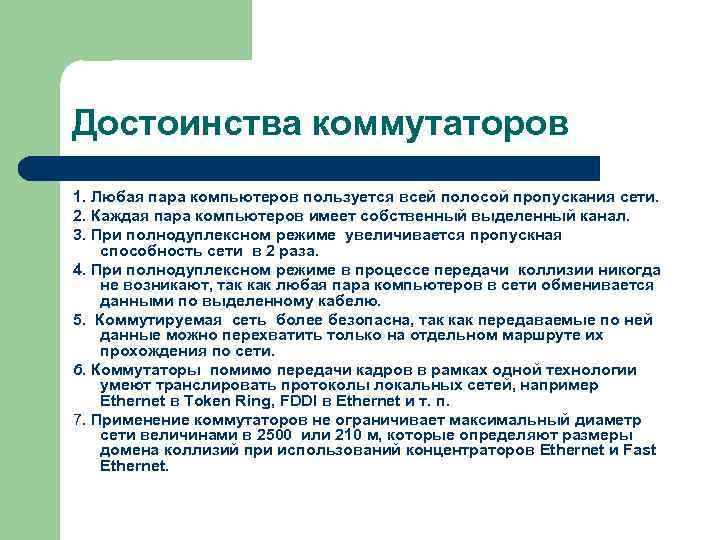

Достоинства коммутаторов 1. Любая пара компьютеров пользуется всей полосой пропускания сети. 2. Каждая пара компьютеров имеет собственный выделенный канал. 3. При полнодуплексном режиме увеличивается пропускная способность сети в 2 раза. 4. При полнодуплексном режиме в процессе передачи коллизии никогда не возникают, так как любая пара компьютеров в сети обменивается данными по выделенному кабелю. 5. Коммутируемая сеть более безопасна, так как передаваемые по ней данные можно перехватить только на отдельном маршруте их прохождения по сети. 6. Коммутаторы помимо передачи кадров в рамках одной технологии умеют транслировать протоколы локальных сетей, например Ethernet в Token Ring, FDDI в Ethernet и т. п. 7. Применение коммутаторов не ограничивает максимальный диаметр сети величинами в 2500 или 210 м, которые определяют размеры домена коллизий при использований концентраторов Ethernet и Fast Ethernet.

Недостатки коммутаторов 1. Широковещательные сообщения они передают на все свои порты. Это приводит к перегрузке локальных сетей при поиске в них адресов (механизм поиска адреса в локальной сети связан с рассылкой широковещательных запросов). 2. Ограничены возможности коммутаторов по объединению сетей различных технологий, например Ethernet и Х. 25. с различными способами адресации.
