План лекции 11 l l Принципы маршрутизации в

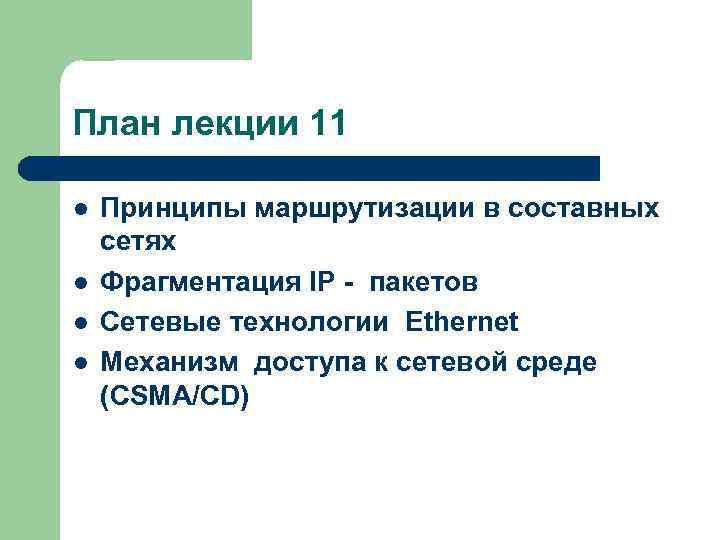

План лекции 11 l l Принципы маршрутизации в составных сетях Фрагментация IP - пакетов Сетевые технологии Ethernet Механизм доступа к сетевой среде (CSMA/CD)

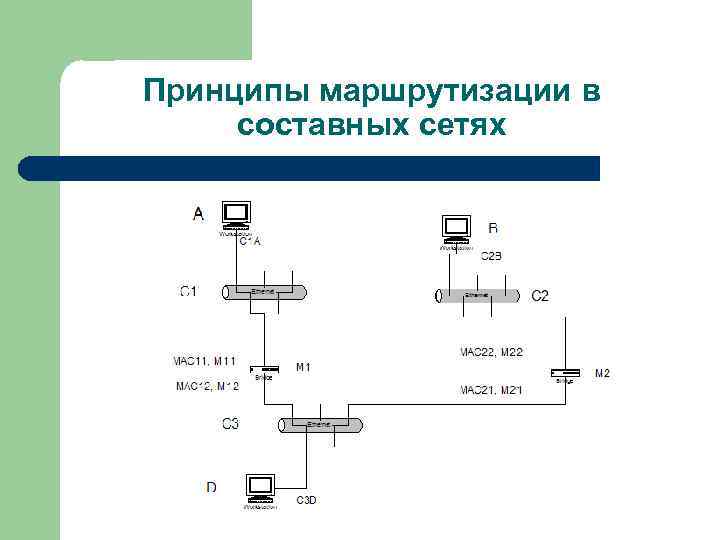

Принципы маршрутизации в составных сетях

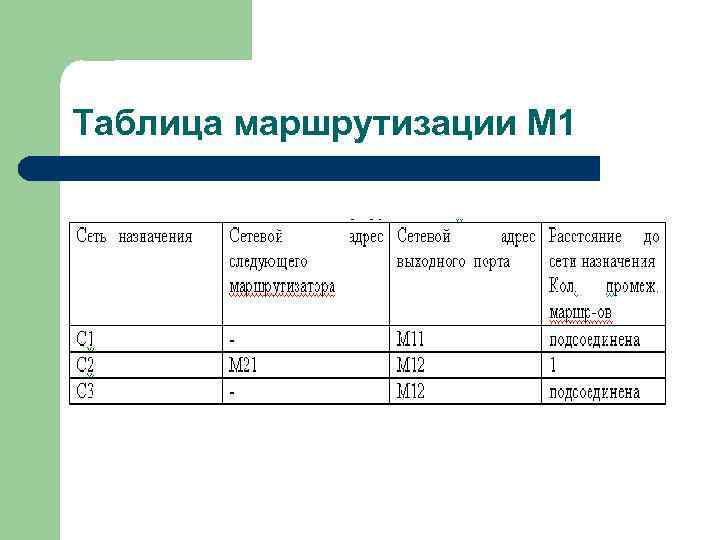

Таблица маршрутизации М 1

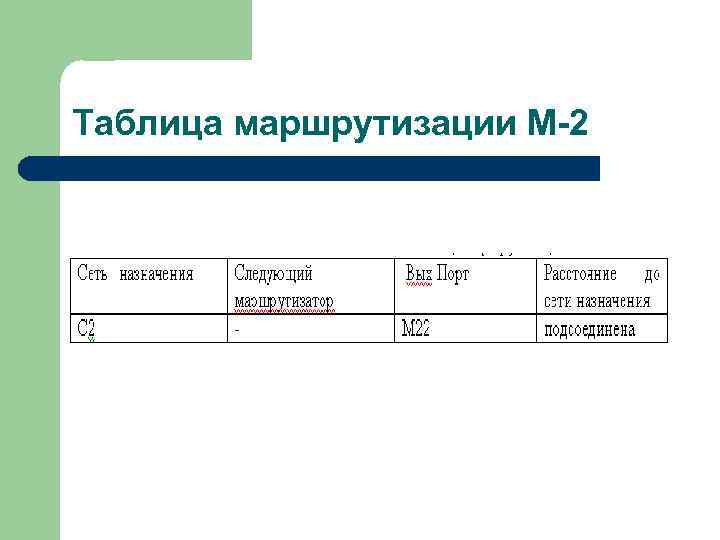

Таблица маршрутизации М-2

Ethernet —стандарт сетевой технологии ЛВС Стандарты: - на 10 мбит в сек, - FAST -Gigabit Ethernet

Стандарты Ethernet на 10 Мбит/с l l 10 Base 5; 10 Base 2; 10 Base. T; 10 Base. FL.

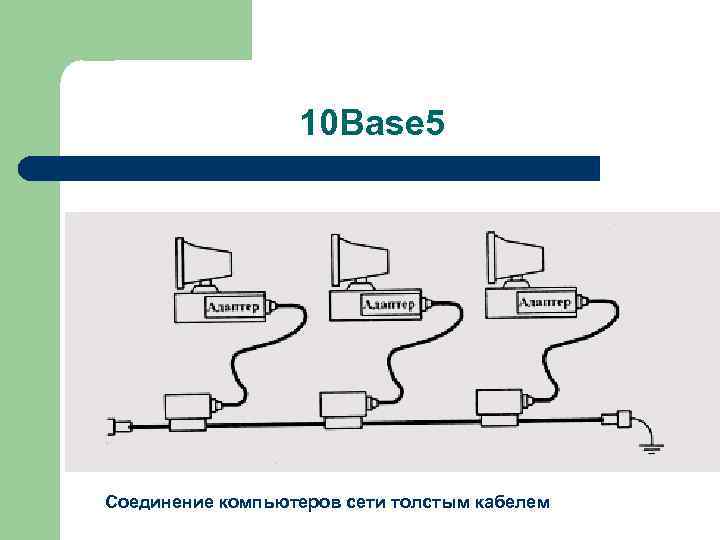

10 Base 5 Соединение компьютеров сети толстым кабелем

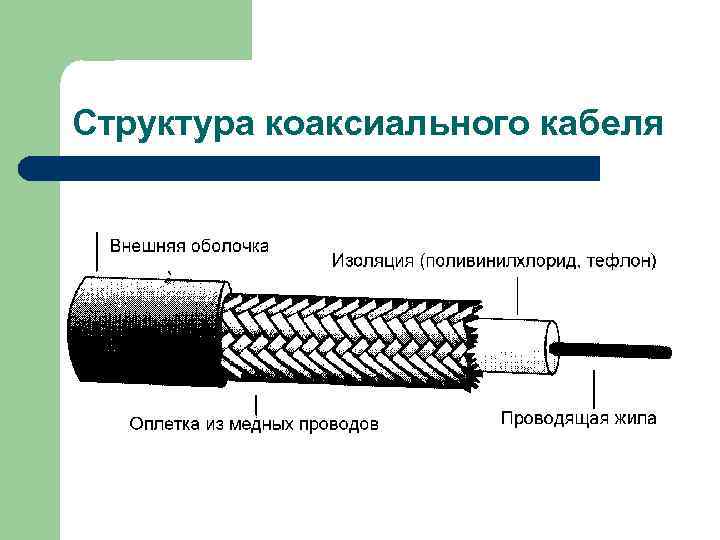

Структура коаксиального кабеля

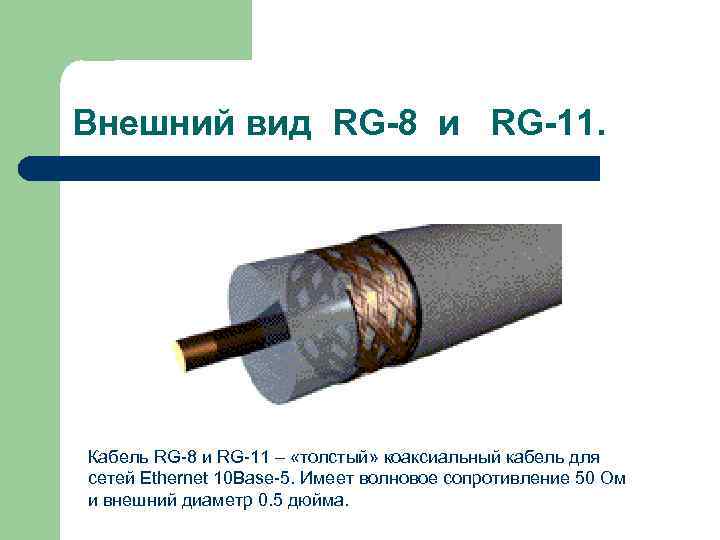

Внешний вид RG-8 и RG-11. Кабель RG-8 и RG-11 – «толстый» коаксиальный кабель для сетей Ethernet 10 Base-5. Имеет волновое сопротивление 50 Ом и внешний диаметр 0. 5 дюйма.

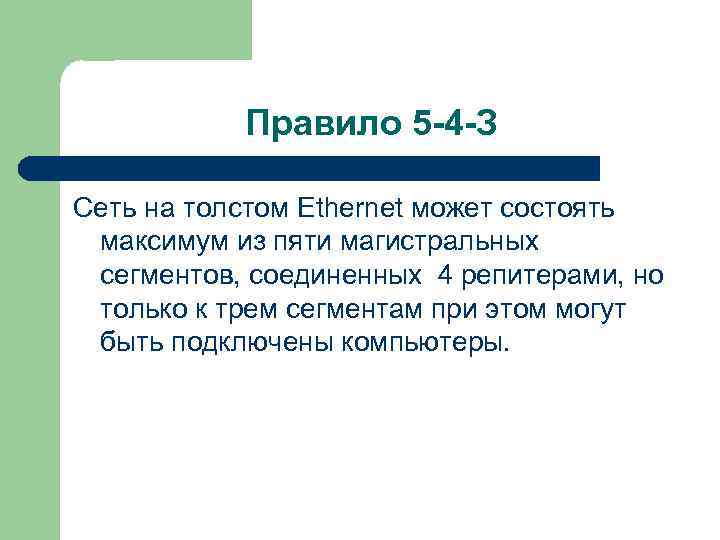

Правило 5 -4 -З Сеть на толстом Ethernet может состоять максимум из пяти магистральных сегментов, соединенных 4 репитерами, но только к трем сегментам при этом могут быть подключены компьютеры.

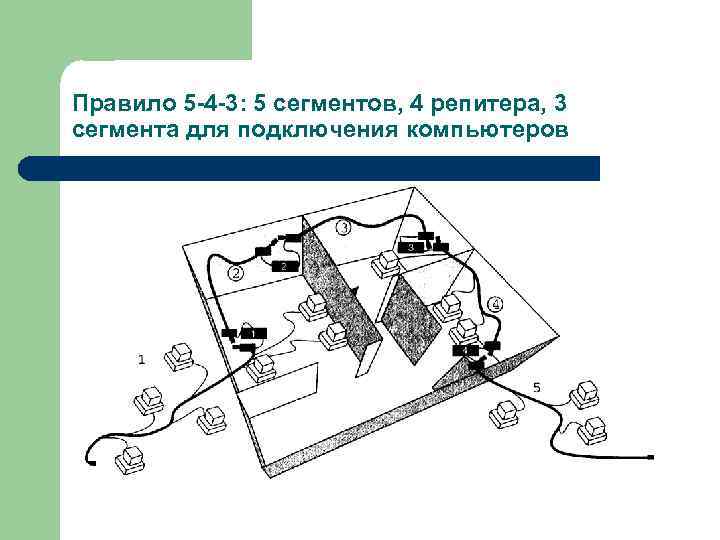

Правило 5 -4 -3: 5 сегментов, 4 репитера, 3 сегмента для подключения компьютеров

10 Base 2 Тонкий коаксиальный кабель RG-58 — гибкий кабель диаметром около 0, 5 см. Толщина внутреннего проводника - 0, 89 мм. 10 Base 2 допускает подключение до 30 рабочих станций к одному непрерывному сегменту, длина которого может достигать 185 метра.

Оборудование для подключения тонкого коаксиального кабеля

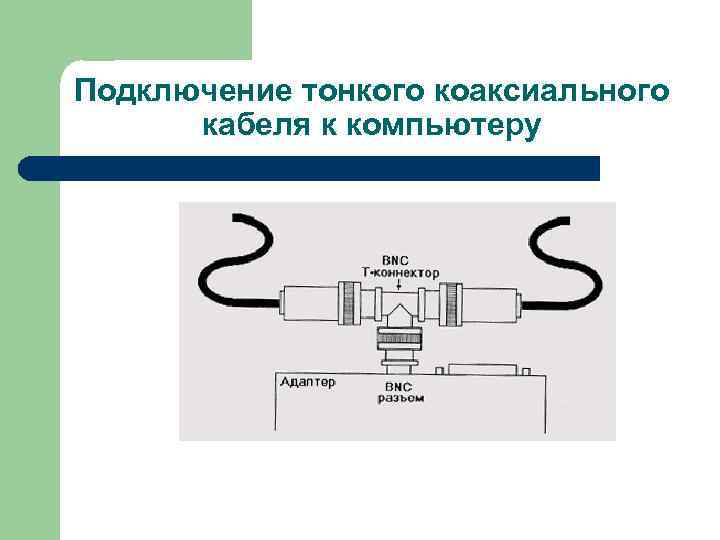

Подключение тонкого коаксиального кабеля к компьютеру

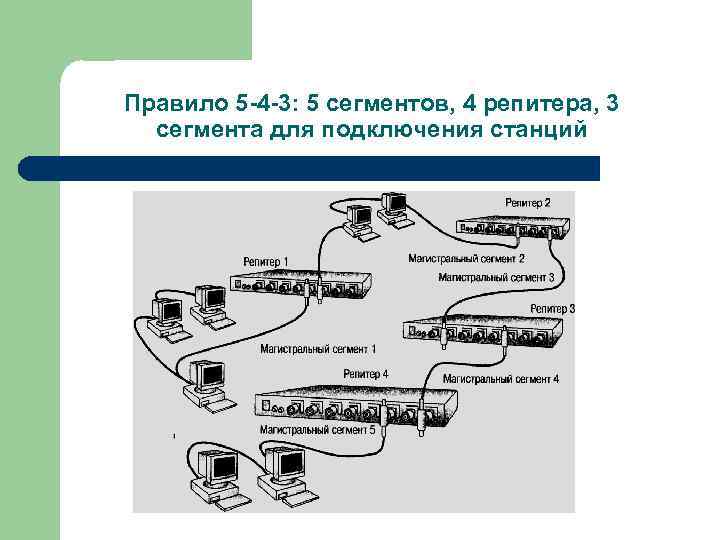

Правило 5 -4 -3: 5 сегментов, 4 репитера, 3 сегмента для подключения станций

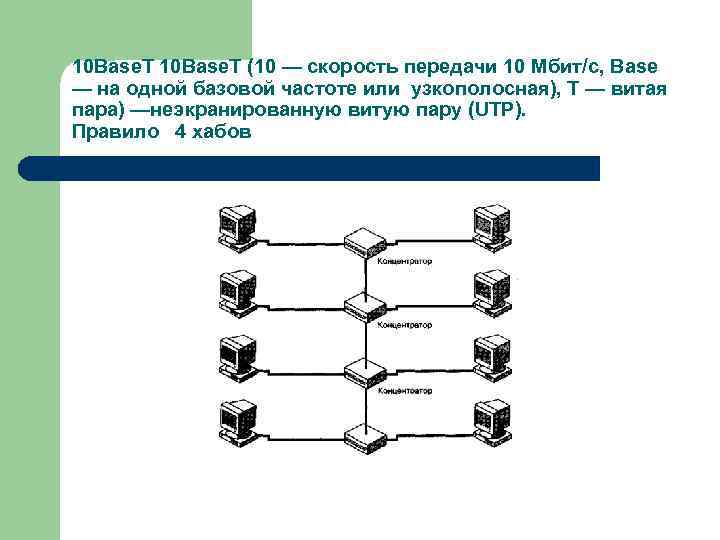

10 Base. T (10 — скорость передачи 10 Мбит/с, Base — на одной базовой частоте или узкополосная), Т — витая пара) —неэкранированную витую пару (UTP). Правило 4 хабов

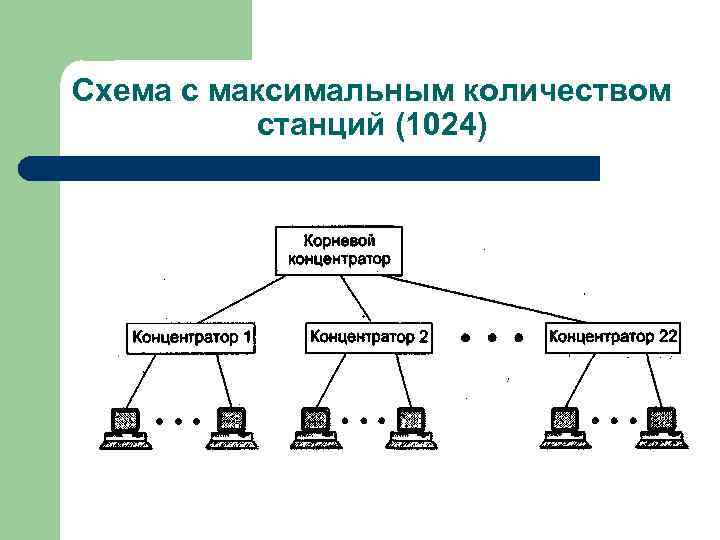

Схема с максимальным количеством станций (1024)

Достоинства 10 BASE-T l l l возможность плавного перехода на Fast Ethernet; повреждение одного из кабелей не ведет к выходу из строя всей сети; отказы оборудования проще локализовать; монтаж сети на витой паре проще; к каждому компьютеру подходит только один кабель, а не два, как в случае 10 BASE 2.

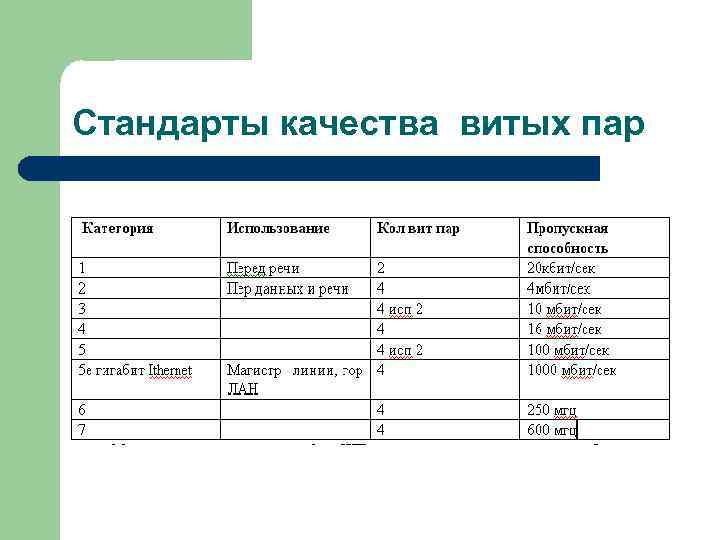

Стандарты качества витых пар

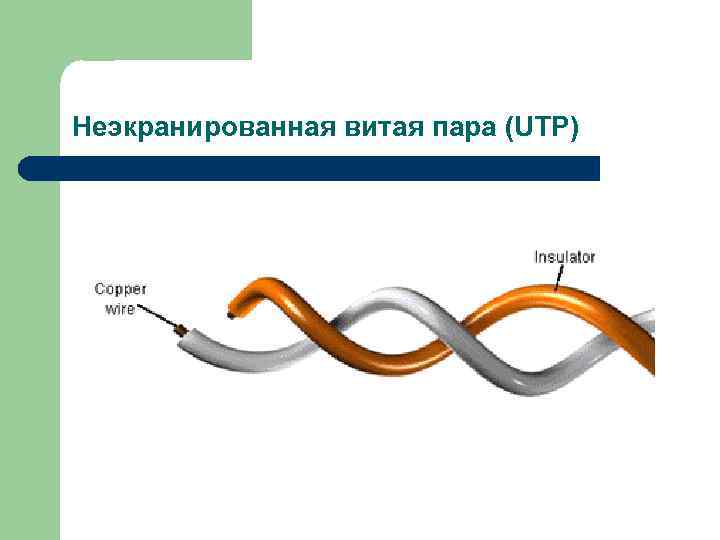

Неэкранированная витая пара (UTP)

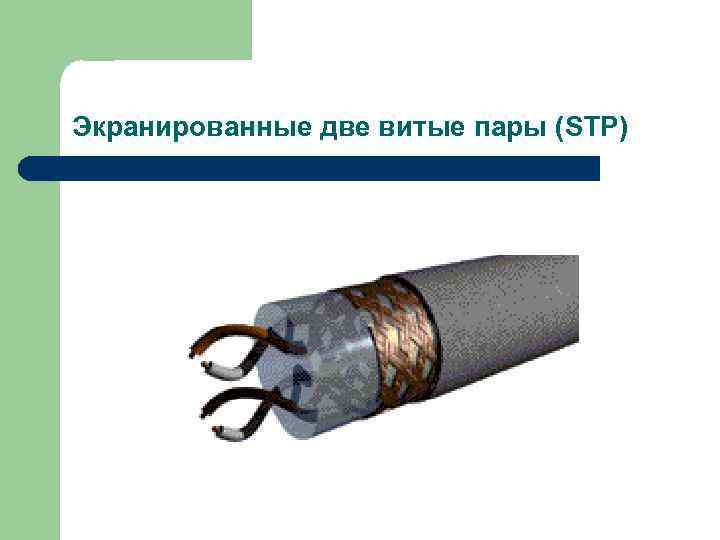

Экранированные две витые пары (STP)

10 Base. FL

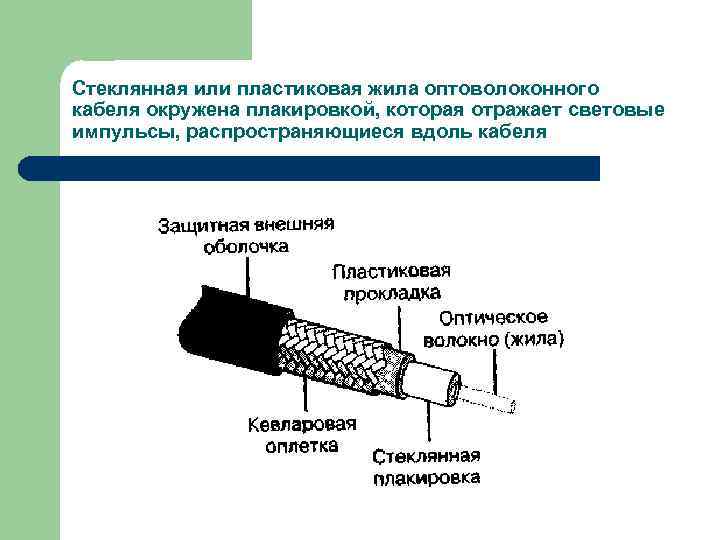

Стеклянная или пластиковая жила оптоволоконного кабеля окружена плакировкой, которая отражает световые импульсы, распространяющиеся вдоль кабеля

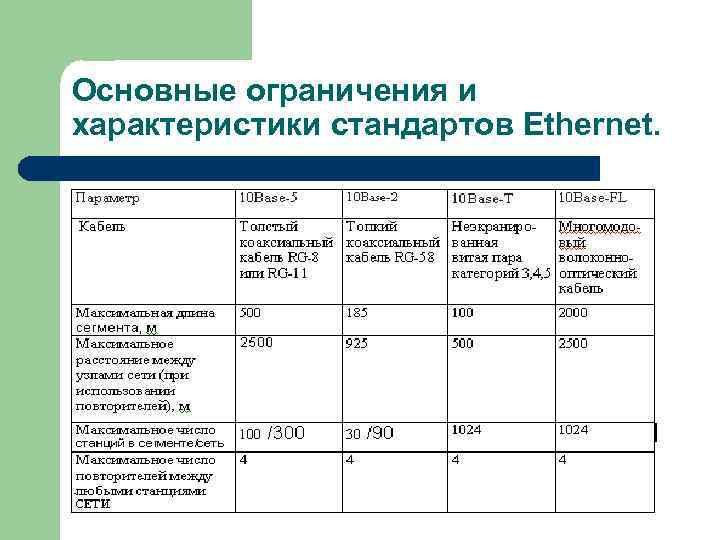

Основные ограничения и характеристики стандартов Ethernet.

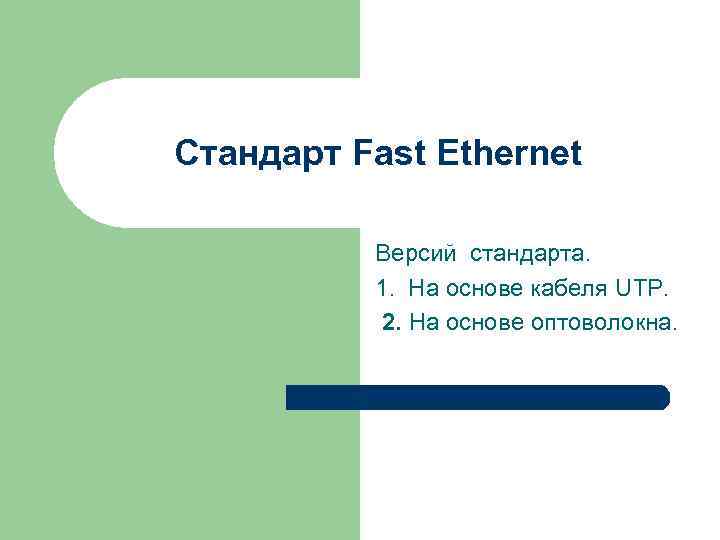

Стандарт Fast Ethernet Версий стандарта. 1. На основе кабеля UTP. 2. На основе оптоволокна.

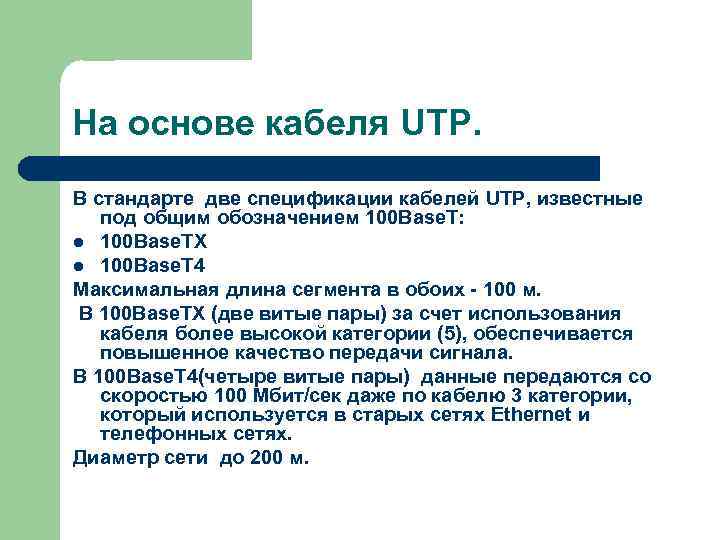

На основе кабеля UTP. В стандарте две спецификации кабелей UTP, известные под общим обозначением 100 Base. T: l 100 Base. TX l 100 Base. T 4 Максимальная длина сегмента в обоих - 100 м. В 100 Base. TX (две витые пары) за счет использования кабеля более высокой категории (5), обеспечивается повышенное качество передачи сигнала. В 100 Base. T 4(четыре витые пары) данные передаются со скоростью 100 Мбит/сек даже по кабелю 3 категории, который используется в старых сетях Ethernet и телефонных сетях. Диаметр сети до 200 м.

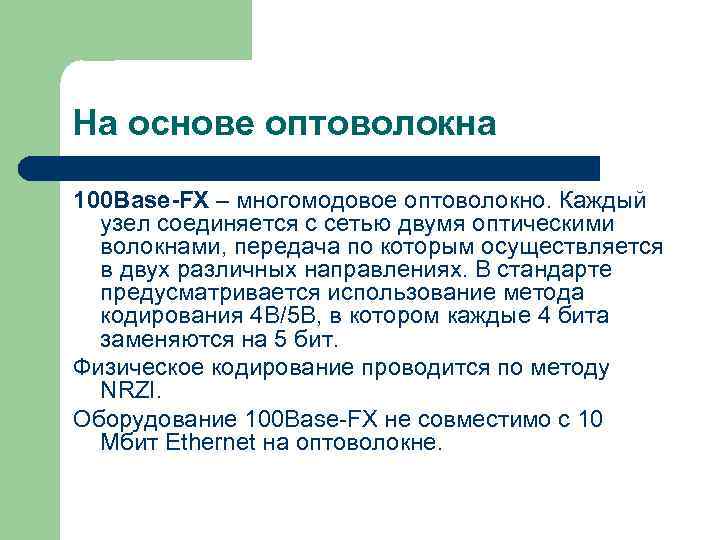

На основе оптоволокна 100 Base-FX – многомодовое оптоволокно. Каждый узел соединяется с сетью двумя оптическими волокнами, передача по которым осуществляется в двух различных направлениях. В стандарте предусматривается использование метода кодирования 4 B/5 B, в котором каждые 4 бита заменяются на 5 бит. Физическое кодирование проводится по методу NRZI. Оборудование 100 Base-FX не совместимо с 10 Мбит Ethernet на оптоволокне.

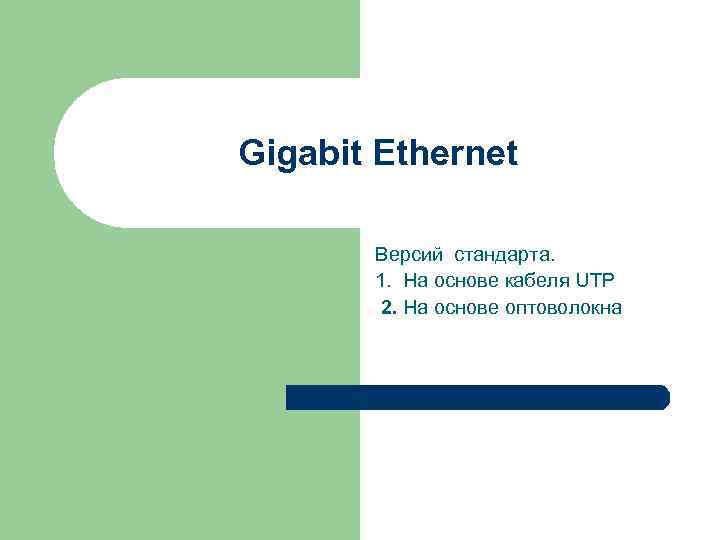

Gigabit Ethernet Версий стандарта. 1. На основе кабеля UTP 2. На основе оптоволокна

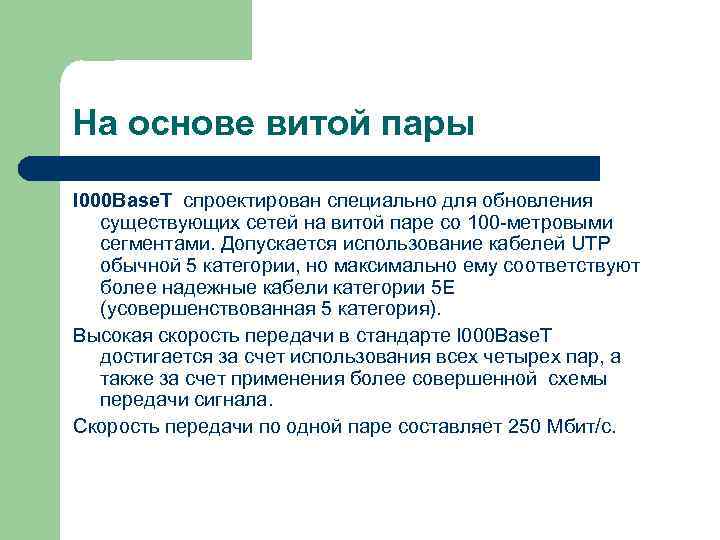

На основе витой пары l 000 Base. T спроектирован специально для обновления существующих сетей на витой паре со 100 -метровыми сегментами. Допускается использование кабелей UTP обычной 5 категории, но максимально ему соответствуют более надежные кабели категории 5 Е (усовершенствованная 5 категория). Высокая скорость передачи в стандарте l 000 Base. T достигается за счет использования всех четырех пар, а также за счет применения более совершенной схемы передачи сигнала. Скорость передачи по одной паре составляет 250 Мбит/с.

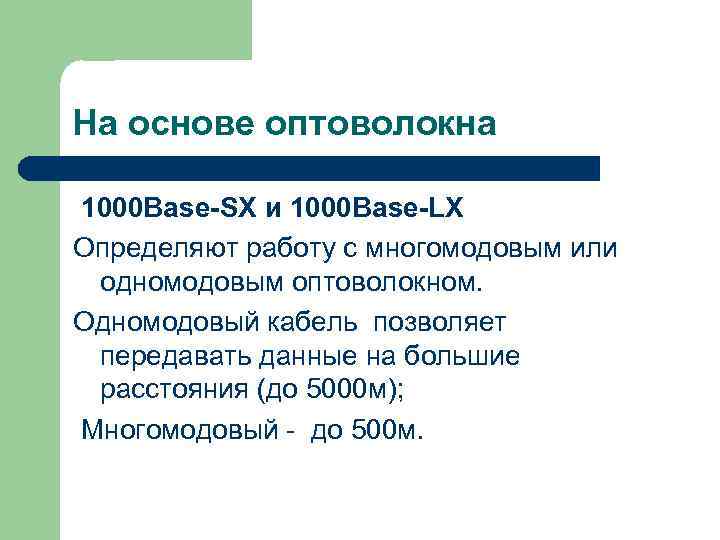

На основе оптоволокна 1000 Base-SX и 1000 Base-LX Определяют работу с многомодовым или одномодовым оптоволокном. Одномодовый кабель позволяет передавать данные на большие расстояния (до 5000 м); Многомодовый - до 500 м.

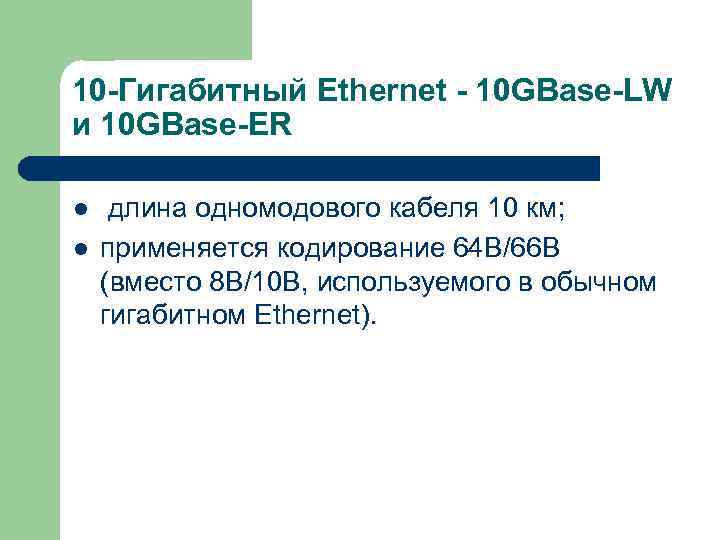

10 -Гигабитный Ethernet - 10 GBase-LW и 10 GBase-ER l l длина одномодового кабеля 10 км; применяется кодирование 64 В/66 B (вместо 8 В/10 B, используемого в обычном гигабитном Ethernet).

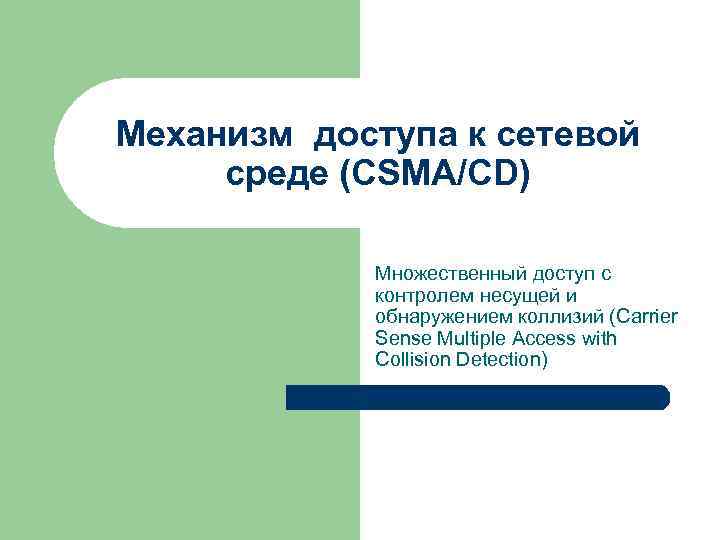

Механизм доступа к сетевой среде (CSMA/CD) Множественный доступ с контролем несущей и обнаружением коллизий (Carrier Sense Multiple Access with Collision Detection)

Этапы механизма CSMA/CD 1. Фаза контроля несущей (carrier sense). Когда компьютеру в сети Ethernet нужно передать данные, он прежде всего проверяет, не занята ли сеть другим компьютером. Это достигается прослушиванием основной гармоники сигнала, то есть несущей частоты (Carier –sense). Признаком незанятости среды является отсутствие в ней несущей частоты (5 -10 мгц при манчестерском коде кодирования). Если сеть занята, компьютер ждет некоторое время, а потом снова проверяет сеть на занятость

Этапы механизма CSMA/CD 2. Фаза множественного доступа (multiple access). В течение нее компьютер передает пакет данных, если сеть свободна. Но так как за доступ к среде соревнуются все компьютеры одной ЛВС, то эта фаза называется фазой множественного доступа (multiple access). Время монопольного использования разделяемой среды одним компьютером ограничивается временем передачи одного кадра. В течение этой фазы может произойти коллизия, в результате которой оба пакета игнорируются, и компьютеры должны повторить их передачу.

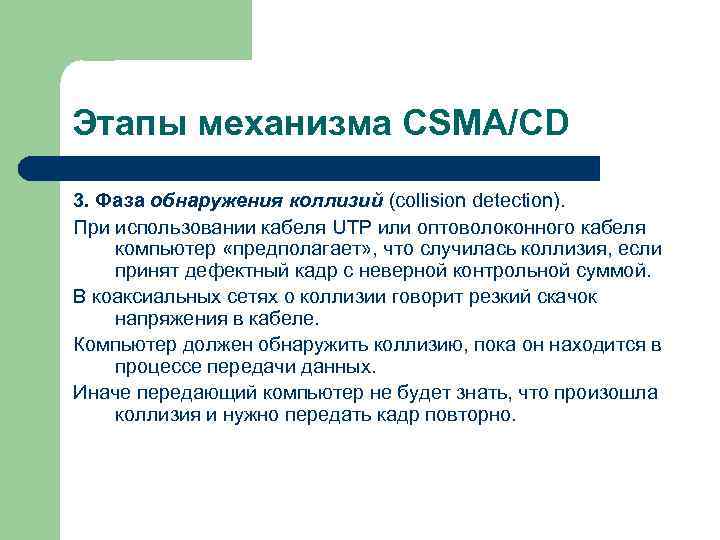

Этапы механизма CSMA/CD 3. Фаза обнаружения коллизий (collision detection). При использовании кабеля UTP или оптоволоконного кабеля компьютер «предполагает» , что случилась коллизия, если принят дефектный кадр с неверной контрольной суммой. В коаксиальных сетях о коллизии говорит резкий скачок напряжения в кабеле. Компьютер должен обнаружить коллизию, пока он находится в процессе передачи данных. Иначе передающий компьютер не будет знать, что произошла коллизия и нужно передать кадр повторно.

Этапы механизма CSMA/CD 4. Фаза передачи сигнала затора. Обнаружив коллизию, компьютер немедленно останавливает передачу данных и начинает передачу сигнала затора (jam pattern), сигнализируя всем компьютерам сети, что произошла коллизия, и потому необходимо игнорировать все пакеты, частично принятые к этому времени, и не начинать передачу данных, пока сеть не очистится.

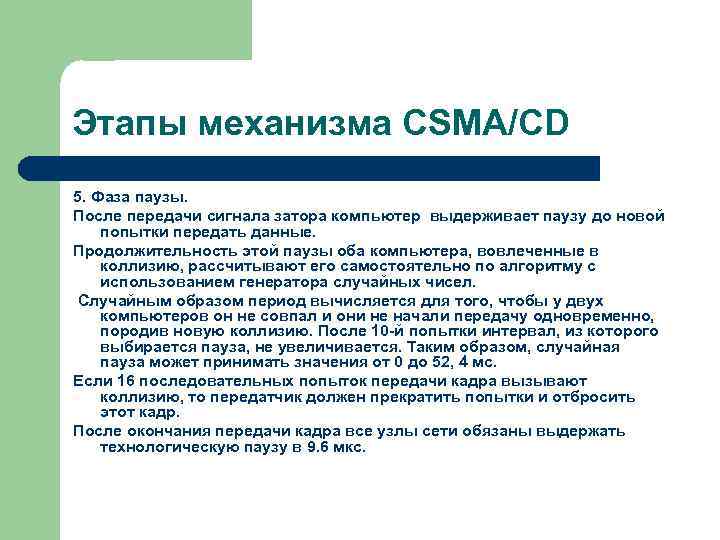

Этапы механизма CSMA/CD 5. Фаза паузы. После передачи сигнала затора компьютер выдерживает паузу до новой попытки передать данные. Продолжительность этой паузы оба компьютера, вовлеченные в коллизию, рассчитывают его самостоятельно по алгоритму с использованием генератора случайных чисел. Случайным образом период вычисляется для того, чтобы у двух компьютеров он не совпал и они не начали передачу одновременно, породив новую коллизию. После 10 -й попытки интервал, из которого выбирается пауза, не увеличивается. Таким образом, случайная пауза может принимать значения от 0 до 52, 4 мс. Если 16 последовательных попыток передачи кадра вызывают коллизию, то передатчик должен прекратить попытки и отбросить этот кадр. После окончания передачи кадра все узлы сети обязаны выдержать технологическую паузу в 9. 6 мкс.

Расчет минимальной длительности кадра 1 2

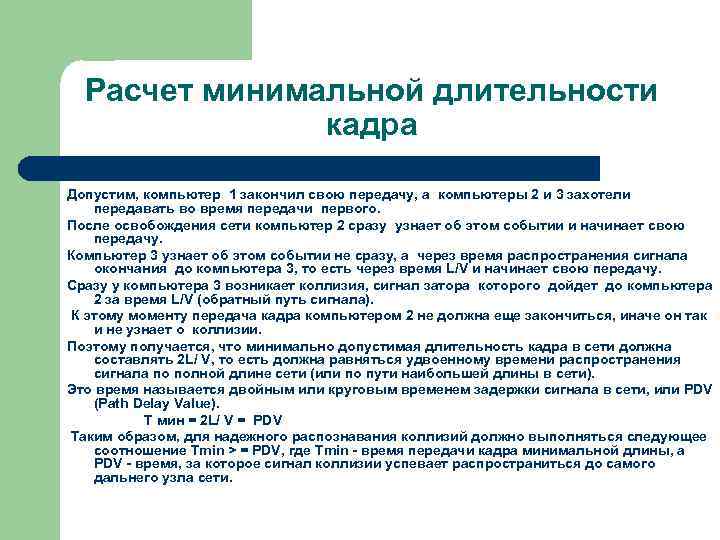

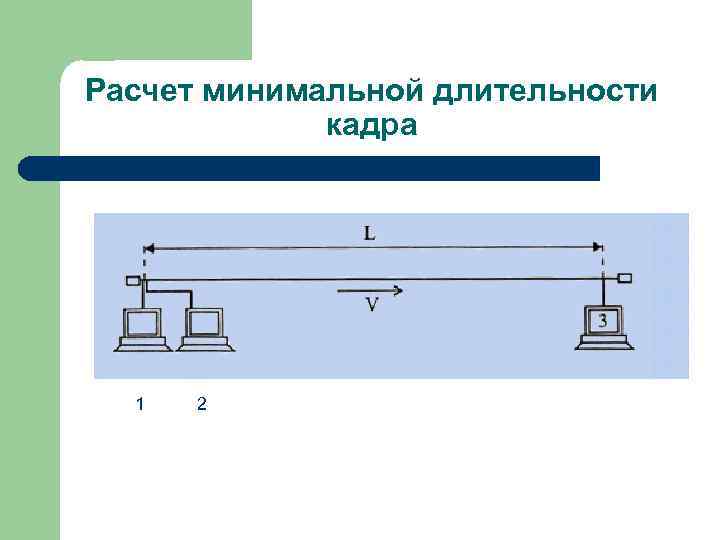

Расчет минимальной длительности кадра Допустим, компьютер 1 закончил свою передачу, а компьютеры 2 и 3 захотели передавать во время передачи первого. После освобождения сети компьютер 2 сразу узнает об этом событии и начинает свою передачу. Компьютер 3 узнает об этом событии не сразу, а через время распространения сигнала окончания до компьютера 3, то есть через время L/V и начинает свою передачу. Сразу у компьютера 3 возникает коллизия, сигнал затора которого дойдет до компьютера 2 за время L/V (обратный путь сигнала). К этому моменту передача кадра компьютером 2 не должна еще закончиться, иначе он так и не узнает о коллизии. Поэтому получается, что минимально допустимая длительность кадра в сети должна составлять 2 L/ V, то есть должна равняться удвоенному времени распространения сигнала по полной длине сети (или по пути наибольшей длины в сети). Это время называется двойным или круговым временем задержки сигнала в сети, или PDV (Path Delay Value). Т мин = 2 L/ V = PDV Таким образом, для надежного распознавания коллизий должно выполняться следующее соотношение Tmin > = PDV, где Тmin - время передачи кадра минимальной длины, a PDV - время, за которое сигнал коллизии успевает распространиться до самого дальнего узла сети.
