ПКТи. М Теплоэнергетическое оборудование АЭС (Принципиальная тепловая схема АЭС)

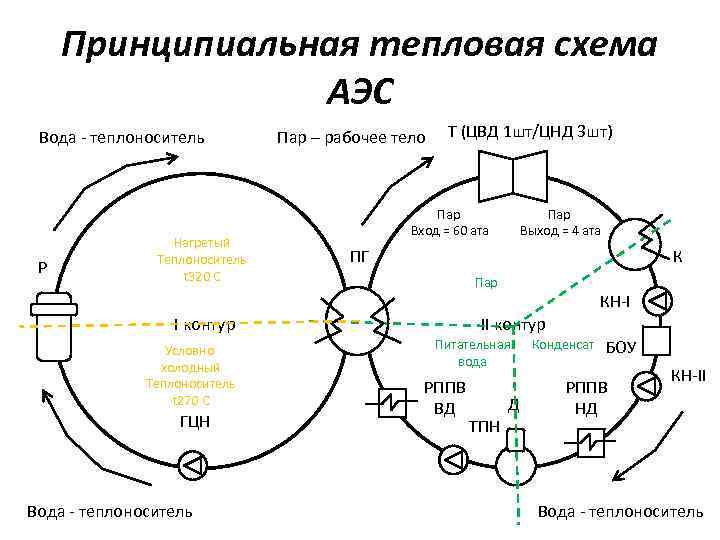

Принципиальная тепловая схема АЭС Вода - теплоноситель Р Нагретый Теплоноситель t 320 C Пар – рабочее тело Т (ЦВД 1 шт/ЦНД 3 шт) Пар Вход = 60 ата ПГ К Пар I контур Условно холодный Теплоноситель t 270 C ГЦН Вода - теплоноситель Пар Выход = 4 ата КН-I II контур Питательная вода РППВ ВД Д ТПН Конденсат БОУ РППВ НД КН-II Вода - теплоноситель
Борьба за экономичность Т Из парогенератора В конденсатор Турбина не может использовать всю энергию пара. КПД турбины не 100%, а не более 40%. РППВ Д Для того что бы уменьшить потери энергии пара его используют на полезный нагрев, отбирая с турбины.

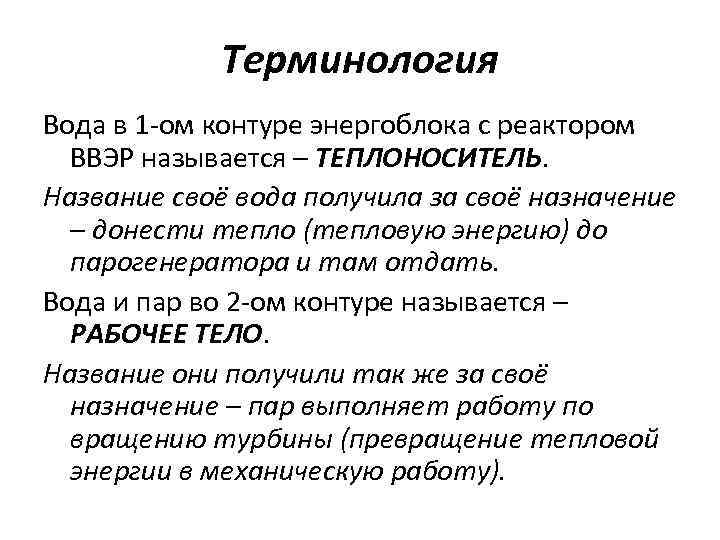

Терминология Вода в 1 -ом контуре энергоблока с реактором ВВЭР называется – ТЕПЛОНОСИТЕЛЬ. Название своё вода получила за своё назначение – донести тепло (тепловую энергию) до парогенератора и там отдать. Вода и пар во 2 -ом контуре называется – РАБОЧЕЕ ТЕЛО. Название они получили так же за своё назначение – пар выполняет работу по вращению турбины (превращение тепловой энергии в механическую работу).

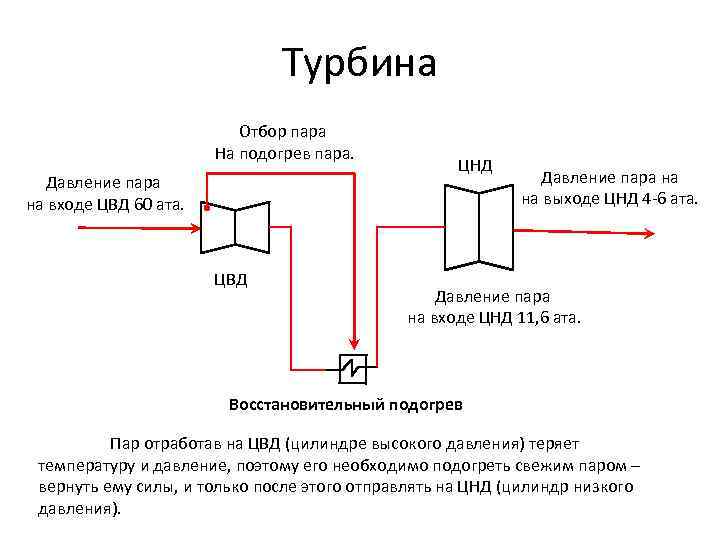

Турбина Отбор пара На подогрев пара. Давление пара на входе ЦВД 60 ата. ЦВД ЦНД Давление пара на на выходе ЦНД 4 -6 ата. Давление пара на входе ЦНД 11, 6 ата. Восстановительный подогрев Пар отработав на ЦВД (цилиндре высокого давления) теряет температуру и давление, поэтому его необходимо подогреть свежим паром – вернуть ему силы, и только после этого отправлять на ЦНД (цилиндр низкого давления).
ФИНИШ
