Питательный турбонасосный агрегат ПТНА — предвключенный бустерный питательный

Зарегистрируйтесь, чтобы просмотреть полный документ!

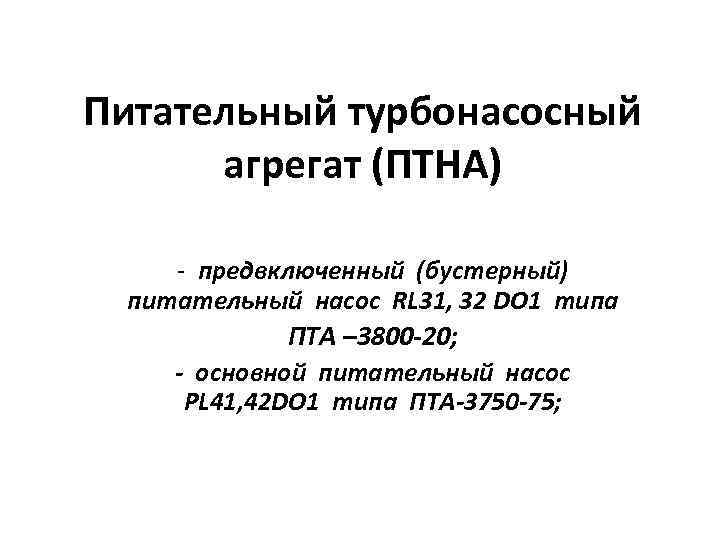

Питательный турбонасосный агрегат (ПТНА) - предвключенный (бустерный) питательный насос RL 31, 32 DO 1 типа ПТА – 3800 -20; - основной питательный насос PL 41, 42 DO 1 типа ПТА-3750 -75;

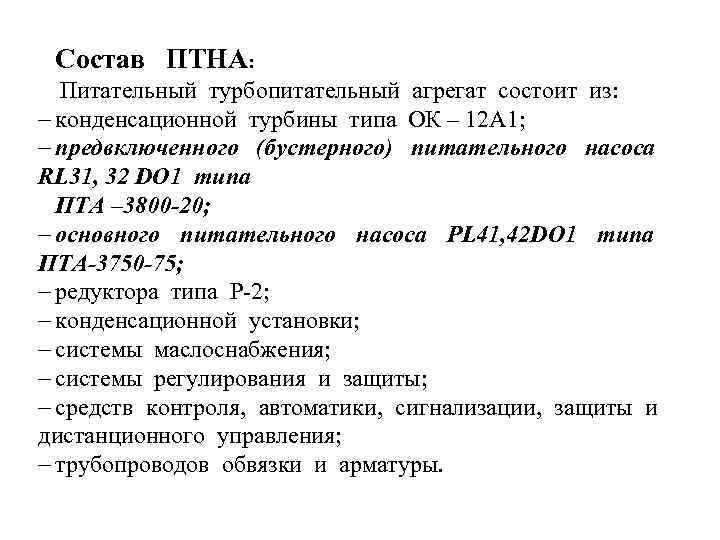

Состав ПТНА: Питательный турбопитательный агрегат состоит из: конденсационной турбины типа ОК – 12 А 1; предвключенного (бустерного) питательного насоса RL 31, 32 DO 1 типа ПТА – 3800 -20; основного питательного насоса PL 41, 42 DO 1 типа ПТА-3750 -75; редуктора типа Р-2; конденсационной установки; системы маслоснабжения; системы регулирования и защиты; средств контроля, автоматики, сигнализации, защиты и дистанционного управления; трубопроводов обвязки и арматуры.

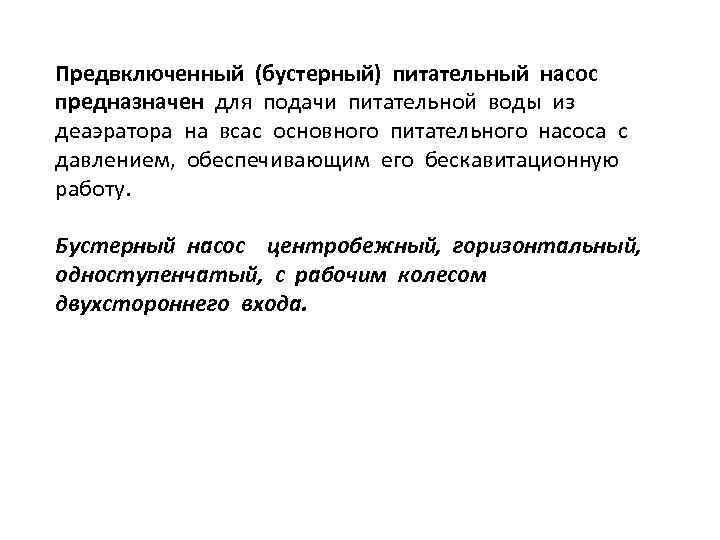

Предвключенный (бустерный) питательный насос предназначен для подачи питательной воды из деаэратора на всас основного питательного насоса с давлением, обеспечивающим его бескавитационную работу. Бустерный насос центробежный, горизонтальный, одноступенчатый, с рабочим колесом двухстороннего входа.

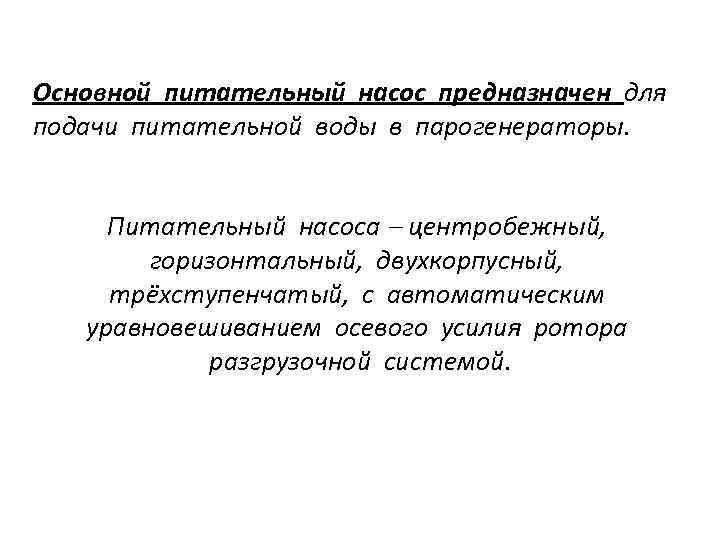

Основной питательный насос предназначен для подачи питательной воды в парогенераторы. Питательный насоса центробежный, горизонтальный, двухкорпусный, трёхступенчатый, с автоматическим уравновешиванием осевого усилия ротора разгрузочной системой.

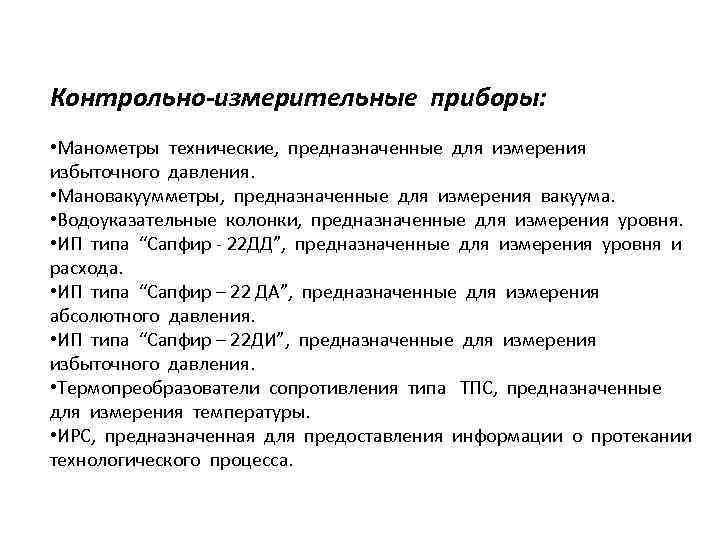

Контрольно-измерительные приборы: • Манометры технические, предназначенные для измерения избыточного давления. • Мановакуумметры, предназначенные для измерения вакуума. • Водоуказательные колонки, предназначенные для измерения уровня. • ИП типа “Сапфир - 22 ДД”, предназначенные для измерения уровня и расхода. • ИП типа “Сапфир – 22 ДА”, предназначенные для измерения абсолютного давления. • ИП типа “Сапфир – 22 ДИ”, предназначенные для измерения избыточного давления. • Термопреобразователи сопротивления типа ТПС, предназначенные для измерения температуры. • ИРС, предназначенная для предоставления информации о протекании технологического процесса.

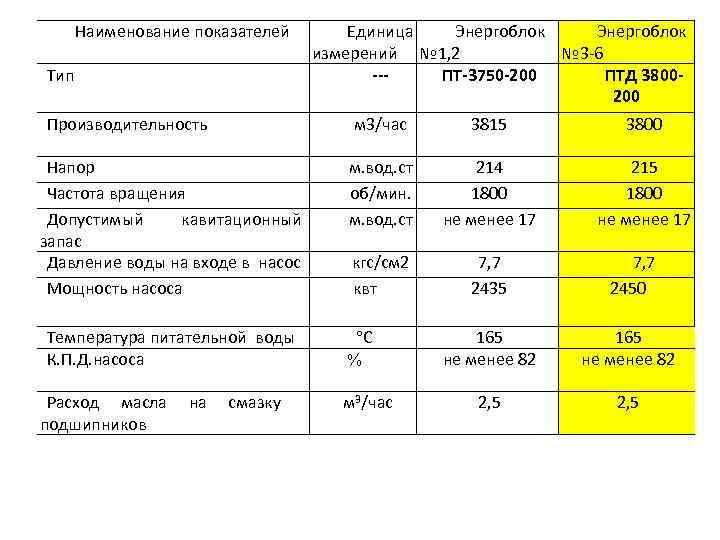

Наименование показателей Тип Производительность Единица Энергоблок измерений № 1, 2 № 3 -6 --ПТ-3750 -200 ПТД 3800200 м 3/час м. вод. ст об/мин. м. вод. ст кгс/см 2 квт Напор Частота вращения Допустимый кавитационный запас Давление воды на входе в насос Мощность насоса Температура питательной воды К. П. Д. насоса Расход масла на смазку подшипников 3815 214 1800 не менее 17 7, 7 2435 7, 7 2450 165 не менее 82 2, 5 С м 3/час 3800 215 1800 не менее 17

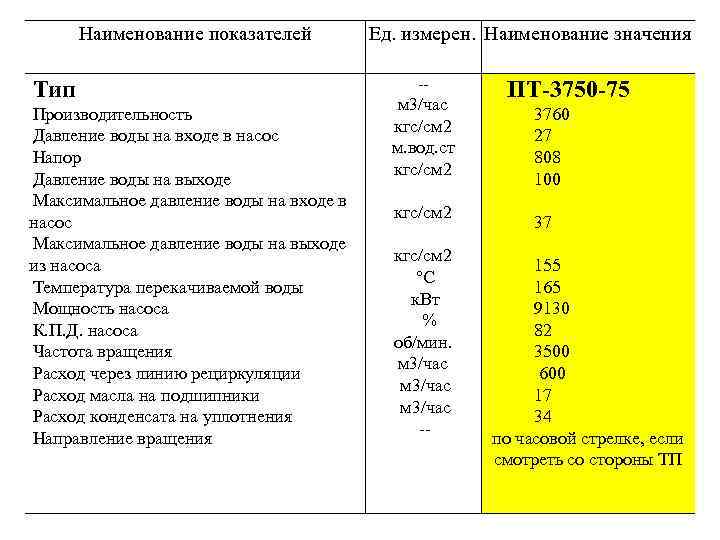

Наименование показателей Тип Производительность Давление воды на входе в насос Напор Давление воды на выходе Максимальное давление воды на входе в насос Максимальное давление воды на выходе из насоса Температура перекачиваемой воды Мощность насоса К. П. Д. насоса Частота вращения Расход через линию рециркуляции Расход масла на подшипники Расход конденсата на уплотнения Направление вращения Ед. измерен. Наименование значения -- м 3/час кгс/см 2 м. вод. ст кгс/см 2 С к. Вт % об/мин. м 3/час - ПТ-3750 -75 3760 27 808 100 37 155 165 9130 82 3500 600 17 34 по часовой стрелке, если смотреть со стороны ТП

Основной питательный насос, ПТА 3750 -75.

Предвключенный бустерный насос, ПТА-3800 -20

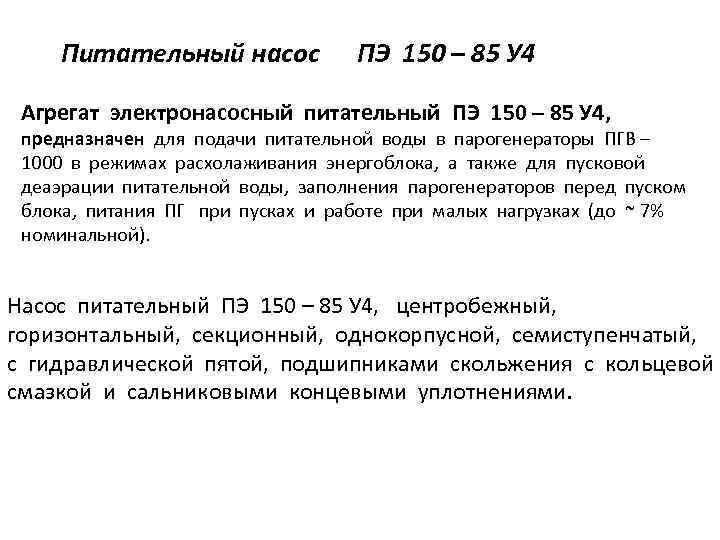

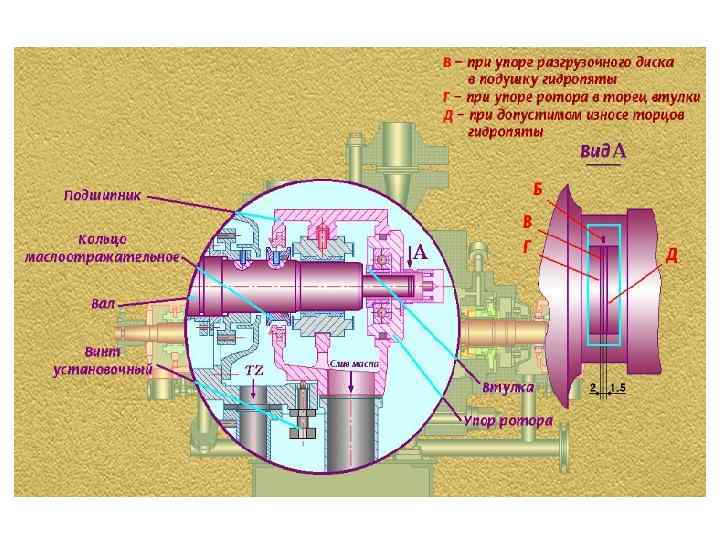

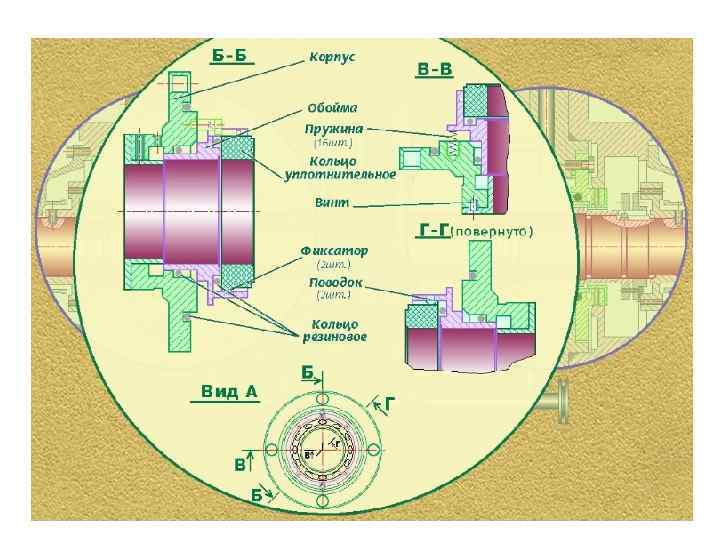

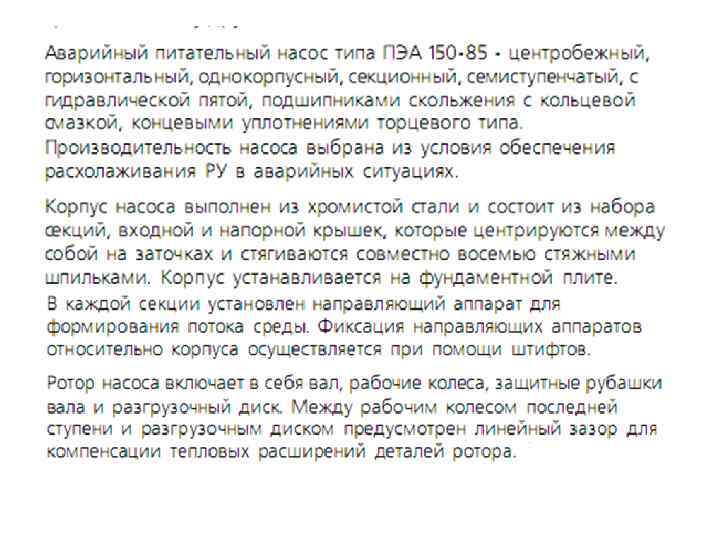

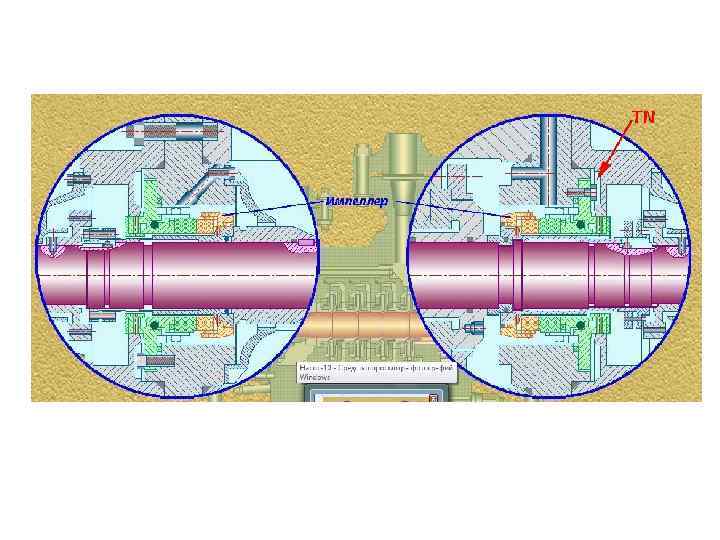

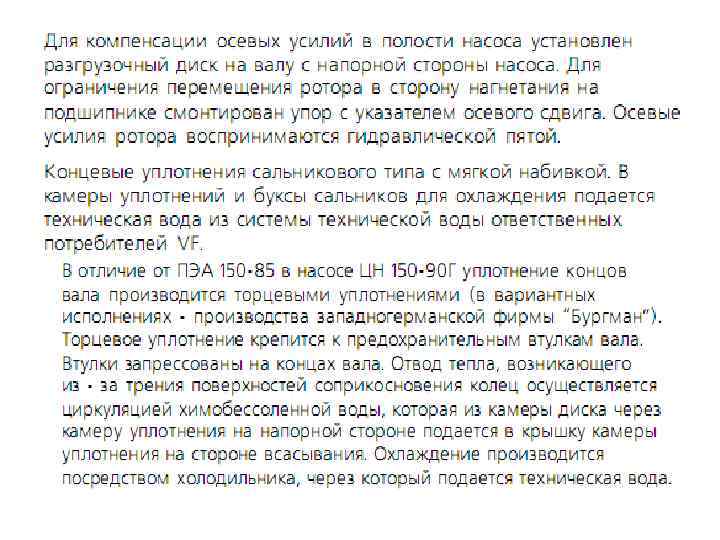

Питательный насос ПЭ 150 – 85 У 4 Агрегат электронасосный питательный ПЭ 150 – 85 У 4, предназначен для подачи питательной воды в парогенераторы ПГВ – 1000 в режимах расхолаживания энергоблока, а также для пусковой деаэрации питательной воды, заполнения парогенераторов перед пуском блока, питания ПГ при пусках и работе при малых нагрузках (до ~ 7% номинальной). Насос питательный ПЭ 150 – 85 У 4, центробежный, горизонтальный, секционный, однокорпусной, семиступенчатый, с гидравлической пятой, подшипниками скольжения с кольцевой смазкой и сальниковыми концевыми уплотнениями.
