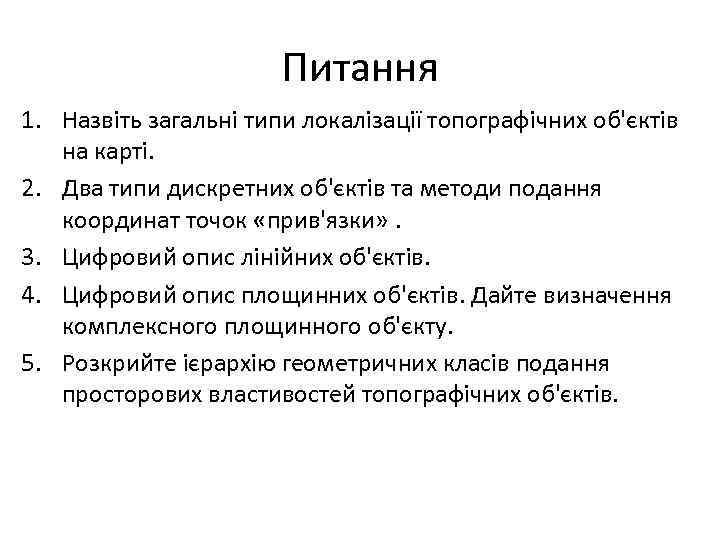

Питання 1. Назвіть загальні типи локалізації топографічних об'єктів на карті. 2. Два типи дискретних об'єктів та методи подання координат точок «прив'язки» . 3. Цифровий опис лінійних об'єктів. 4. Цифровий опис площинних об'єктів. Дайте визначення комплексного площинного об'єкту. 5. Розкрийте ієрархію геометричних класів подання просторових властивостей топографічних об'єктів.
Кафедра Геоінформатики та фотограмметрії Цифрова картографія ас. , к. т. н. Кравченко Ю. В. Основи цифрового опису картографічної інформації Топологія
Система позначень UML

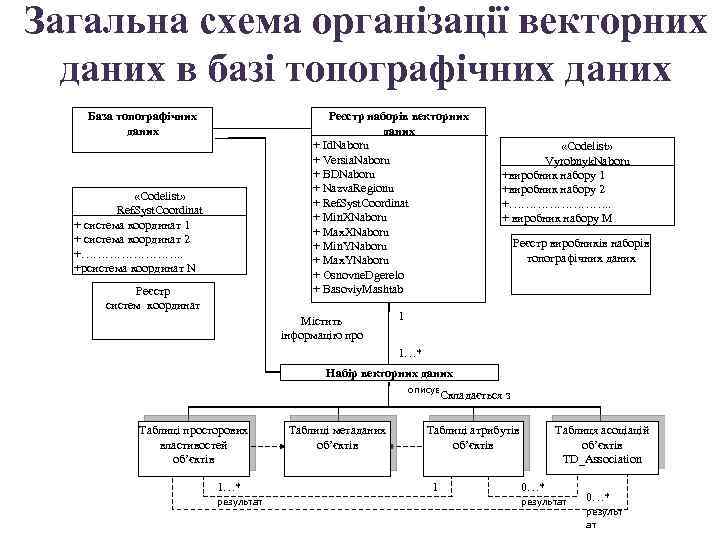

Загальна схема організації векторних даних в базі топографічних даних База топографічних даних Реєстр наборів векторних даних + Id. Naboru + Versia. Naboru + BDNaboru + Nazva. Regionu + Ref. Syst. Coordinat + Min. XNaboru + Max. XNaboru + Min. YNaboru + Max. YNaboru + Osnovne. Dgerelo + Basoviy. Mashtab «Codelist» Ref. Syst. Coordinat + система координат 1 + система координат 2 +…………. . +рсистема координат N Реєстр систем координат Містить інформацію про «Codelist» Vyrobnyk. Naboru +виробник набору 1 +виробник набору 2 +…………. . + виробник набору М Реєстр виробників наборів топографічних даних 1 1…* Набір векторних даних 0…* описує Складається з Таблиці просторових властивостей об’єктів 1…* результат Таблиці метаданих об’єктів Таблиці атрибутів об’єктів 1 Таблиця асоціацій об’єктів TD_Аssociation 0…* результат 0…* результ ат
Ієрархія геометричних класів згідно специфікації OGC Геометрія Точка 1. . * Крива Поверхня Ламана лінія Полігон Просторова система координат Геометрична колекція 2. . . * 1. . . * Лінія Мультиповерхня Мультикрива Мультиполігон Мультиламана ліня 1. . . * Замкнута лінія 1. . . * Мультиточка

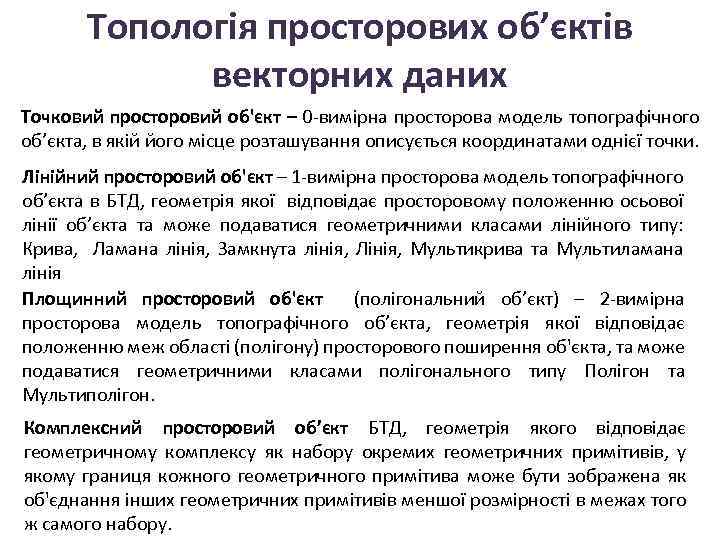

Топологія просторових об’єктів векторних даних Точковий просторовий об'єкт – 0 -вимірна просторова модель топографічного об’єкта, в якій його місце розташування описується координатами однієї точки. Лінійний просторовий об'єкт – 1 -вимірна просторова модель топографічного об’єкта в БТД, геометрія якої відповідає просторовому положенню осьової лінії об’єкта та може подаватися геометричними класами лінійного типу: Крива, Ламана лінія, Замкнута лінія, Лінія, Мультикрива та Мультиламана лінія Площинний просторовий об'єкт (полігональний об’єкт) – 2 -вимірна просторова модель топографічного об’єкта, геометрія якої відповідає положенню меж області (полігону) просторового поширення об'єкта, та може подаватися геометричними класами полігонального типу Полігон та Мультиполігон. Комплексний просторовий об’єкт БТД, геометрія якого відповідає геометричному комплексу як набору окремих геометричних примітивів, у якому границя кожного геометричного примітива може бути зображена як об'єднання інших геометричних примітивів меншої розмірності в межах того ж самого набору.
Схема відношень геометричних об’єктів та топологічних сутностей Комплексний об’єкт Точкові об’єкти Ізольований вузол Вузол зв’язку Лінійні об’єкти Площинні об’єкти Ребро Грань

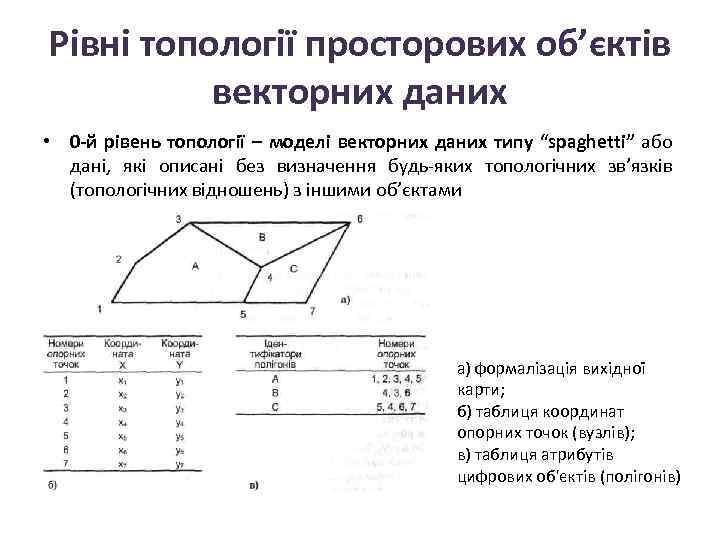

Рівні топології просторових об’єктів векторних даних • 0 -й рівень топології – моделі векторних даних типу “spaghetti” або дані, які описані без визначення будь-яких топологічних зв’язків (топологічних відношень) з іншими об’єктами а) формалізація вихідної карти; б) таблиця координат опорних точок (вузлів); в) таблиця атрибутів цифрових об'єктів (полігонів)

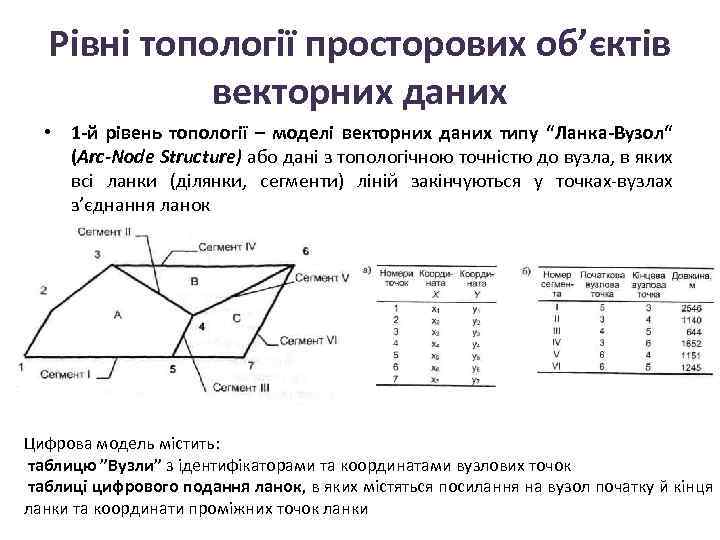

Рівні топології просторових об’єктів векторних даних • 1 -й рівень топології – моделі векторних даних типу “Ланка-Вузол“ (Arc-Node Structure) або дані з топологічною точністю до вузла, в яких всі ланки (ділянки, сегменти) ліній закінчуються у точках-вузлах з’єднання ланок Цифрова модель містить: таблицю ”Вузли” з ідентифікаторами та координатами вузлових точок таблиці цифрового подання ланок, в яких містяться посилання на вузол початку й кінця ланки та координати проміжних точок ланки

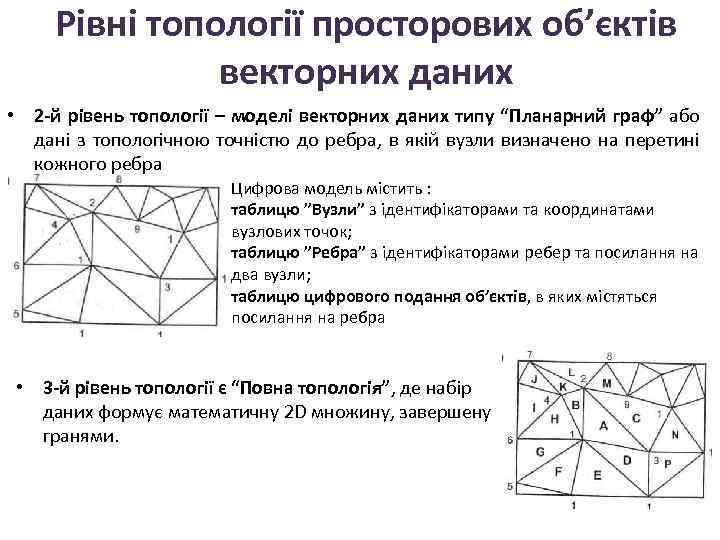

Рівні топології просторових об’єктів векторних даних • 2 -й рівень топології – моделі векторних даних типу “Планарний граф” або дані з топологічною точністю до ребра, в якій вузли визначено на перетині кожного ребра Цифрова модель містить : таблицю ”Вузли” з ідентифікаторами та координатами вузлових точок; таблицю ”Ребра” з ідентифікаторами ребер та посилання на два вузли; таблицю цифрового подання об’єктів, в яких містяться посилання на ребра • 3 -й рівень топології є “Повна топологія”, де набір даних формує математичну 2 D множину, завершену гранями.

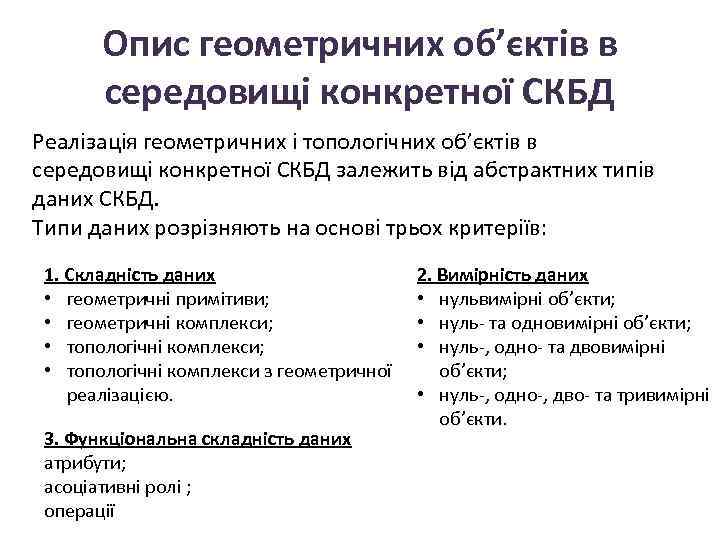

Опис геометричних об’єктів в середовищі конкретної СКБД Реалізація геометричних і топологічних об’єктів в середовищі конкретної СКБД залежить від абстрактних типів даних СКБД. Типи даних розрізняють на основі трьох критеріїв: 1. Складність даних • геометричні примітиви; • геометричні комплекси; • топологічні комплекси з геометричної реалізацією. 3. Функціональна складність даних атрибути; асоціативні ролі ; операції 2. Вимірність даних • нульвимірні об’єкти; • нуль- та одновимірні об’єкти; • нуль-, одно- та двовимірні об’єкти; • нуль-, одно-, дво- та тривимірні об’єкти.

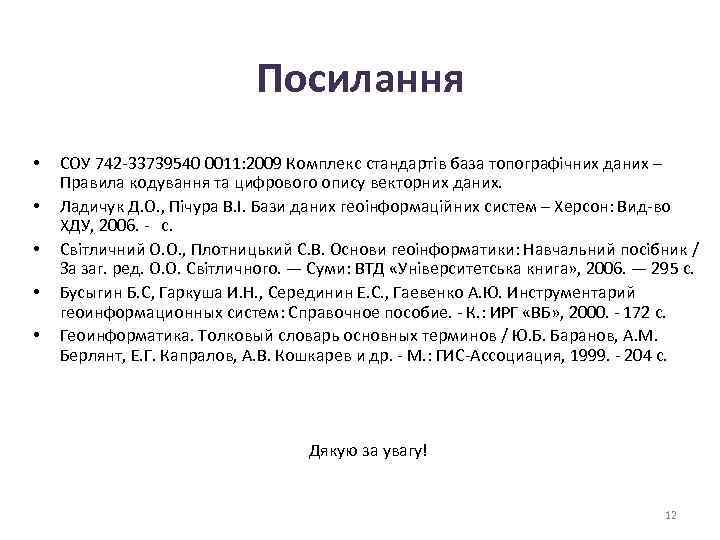

Посилання • • • СОУ 742 -33739540 0011: 2009 Комплекс стандартів база топографічних даних – Правила кодування та цифрового опису векторних даних. Ладичук Д. О. , Пічура В. І. Бази даних геоінформаційних систем – Херсон: Вид-во ХДУ, 2006. - с. Світличний О. О. , Плотницький С. В. Основи геоінформатики: Навчальний посібник / За заг. ред. О. О. Світличного. — Суми: ВТД «Університетська книга» , 2006. — 295 с. Бусыгин Б. С, Гаркуша И. Н. , Серединин Е. С. , Гаевенко А. Ю. Инструментарий геоинформационных систем: Справочное пособие. - К. : ИРГ «ВБ» , 2000. - 172 с. Геоинформатика. Толковый словарь основных терминов / Ю. Б. Баранов, A. M. Берлянт, Е. Г. Капралов, А. В. Кошкарев и др. - М. : ГИС-Ассоциация, 1999. - 204 с. Дякую за увагу! 12
