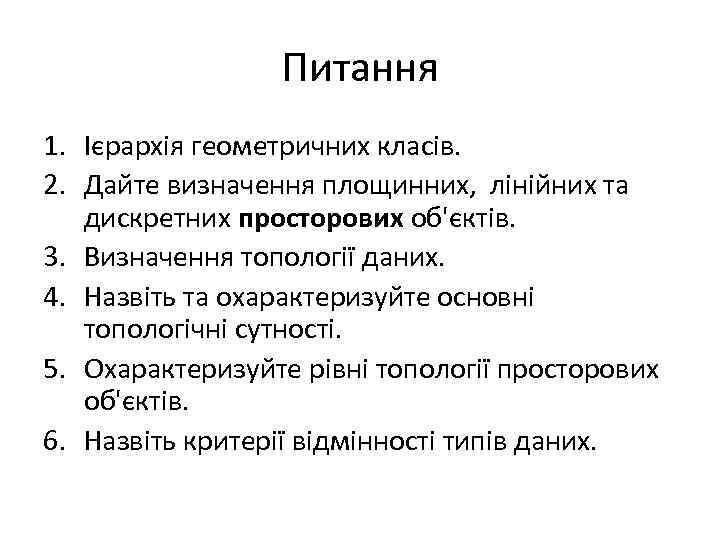

Питання 1. Ієрархія геометричних класів. 2. Дайте визначення площинних, лінійних та дискретних просторових об'єктів. 3. Визначення топології даних. 4. Назвіть та охарактеризуйте основні топологічні сутності. 5. Охарактеризуйте рівні топології просторових об'єктів. 6. Назвіть критерії відмінності типів даних.

Кафедра Геоінформатики та фотограмметрії Цифрова картографія ас. , к. т. н. Кравченко Ю. В. Основи цифрового опису картографічної інформації

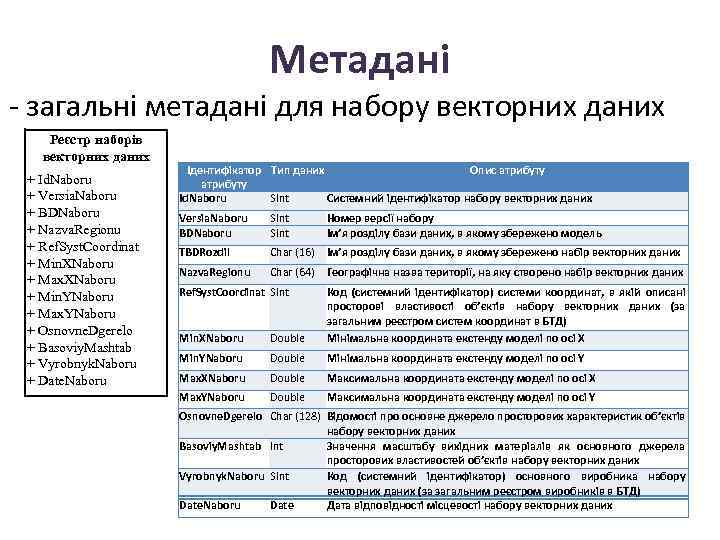

Метадані - загальні метадані для набору векторних даних Реєстр наборів векторних даних + Id. Naboru + Versia. Naboru + BDNaboru + Nazva. Regionu + Ref. Syst. Coordinat + Min. XNaboru + Max. XNaboru + Min. YNaboru + Max. YNaboru + Osnovne. Dgerelo + Basoviy. Mashtab + Vyrobnyk. Naboru + Date. Naboru Ідентифікатор Тип даних Опис атрибуту Id. Naboru SInt Системний ідентифікатор набору векторних даних Versia. Naboru BDNaboru SInt Номер версії набору Ім’я розділу бази даних, в якому збережено модель TBDRozdil Char (16) Ім’я розділу бази даних, в якому збережено набір векторних даних Nazva. Regionu Char (64) Географічна назва території, на яку створено набір векторних даних Ref. Syst. Coordinat SInt Min. XNaboru Double Код (системний ідентифікатор) системи координат, в якій описані просторові властивості об’єктів набору векторних даних (за загальним реєстром систем координат в БТД) Мінімальна координата екстенду моделі по осі Х Min. YNaboru Double Мінімальна координата екстенду моделі по осі Y Max. XNaboru Double Максимальна координата екстенду моделі по осі X Max. YNaboru Double Максимальна координата екстенду моделі по осі Y Osnovne. Dgerelo Char (128) Відомості про основне джерело просторових характеристик об’єктів набору векторних даних Basoviy. Mashtab Int Значення масштабу вихідних матеріалів як основного джерела просторових властивостей об’єктів набору векторних даних Vyrobnyk. Naboru SInt Код (системний ідентифікатор) основного виробника набору векторних даних (за загальним реєстром виробників в БТД) Date. Naboru Date Дата відповідності місцевості набору векторних даних

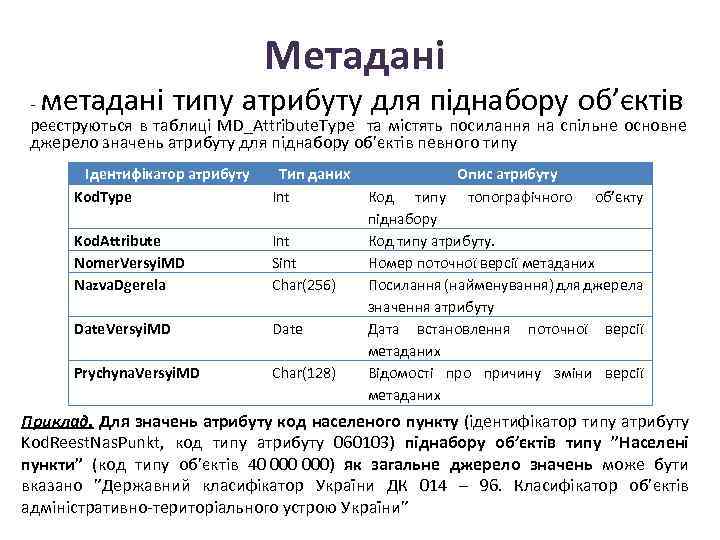

Метадані метадані типу атрибуту для піднабору об’єктів - реєструються в таблиці MD_Attribute. Type та містять посилання на спільне основне джерело значень атрибуту для піднабору об’єктів певного типу Ідентифікатор атрибуту Kod. Type Тип даних Int Kod. Attribute Nomer. Versyi. MD Nazva. Dgerela Int Sint Сhar(256) Date. Versyi. MD Date Prychyna. Versyi. MD Сhar(128) Опис атрибуту Код типу топографічного об’єкту піднабору Код типу атрибуту. Номер поточної версії метаданих Посилання (найменування) для джерела значення атрибуту Дата встановлення поточної версії метаданих Відомості про причину зміни версії метаданих Приклад. Для значень атрибуту код населеного пункту (ідентифікатор типу атрибуту Kod. Reest. Nas. Punkt, код типу атрибуту 060103) піднабору об’єктів типу ”Населені пункти” (код типу об’єктів 40 000) як загальне джерело значень може бути вказано ”Державний класифікатор України ДК 014 – 96. Класифікатор об’єктів адміністративно-територіального устрою України”

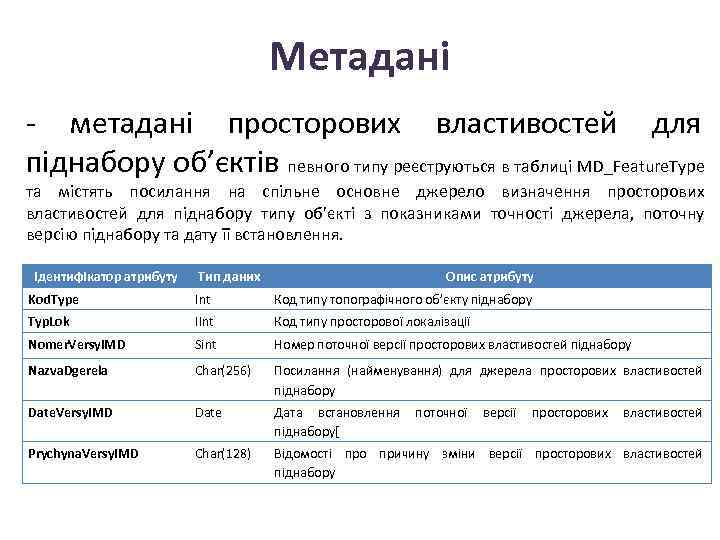

Метадані - метадані просторових властивостей для піднабору об’єктів певного типу реєструються в таблиці MD_Feature. Type та містять посилання на спільне основне джерело визначення просторових властивостей для піднабору типу об’єкті з показниками точності джерела, поточну версію піднабору та дату її встановлення. Ідентифікатор атрибуту Тип даних Опис атрибуту Kod. Type Int Код типу топографічного об’єкту піднабору Typ. Lok ІInt Код типу просторової локалізації Nomer. Versyi. MD Sint Номер поточної версії просторових властивостей піднабору Nazva. Dgerela Сhar(256) Посилання (найменування) для джерела просторових властивостей піднабору Date. Versyi. MD Date Дата встановлення поточної версії просторових властивостей піднабору[ Prychyna. Versyi. MD Сhar(128) Відомості про причину зміни версії просторових властивостей піднабору

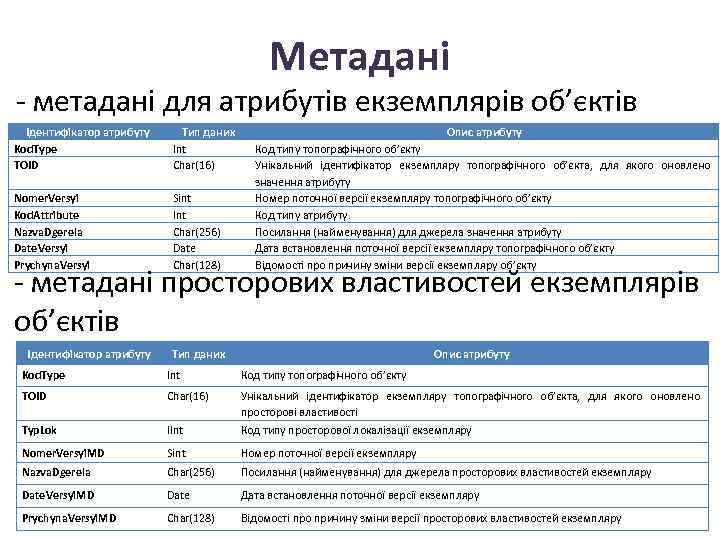

Метадані - метадані для атрибутів екземплярів об’єктів Ідентифікатор атрибуту Kod. Type TOID Тип даних Int Сhar(16) Nomer. Versyi Kod. Attribute Nazva. Dgerela Date. Versyi Prychyna. Versyi Sint Int Сhar(256) Date Сhar(128) Опис атрибуту Код типу топографічного об’єкту Унікальний ідентифікатор екземпляру топографічного об’єкта, для якого оновлено значення атрибуту Номер поточної версії екземпляру топографічного об’єкту Код типу атрибуту. Посилання (найменування) для джерела значення атрибуту Дата встановлення поточної версії екземпляру топографічного об’єкту Відомості про причину зміни версії екземпляру об’єкту - метадані просторових властивостей екземплярів об’єктів Ідентифікатор атрибуту Тип даних Опис атрибуту Kod. Type Int Код типу топографічного об’єкту TOID Сhar(16) Typ. Lok ІInt Унікальний ідентифікатор екземпляру топографічного об’єкта, для якого оновлено просторові властивості Код типу просторової локалізації екземпляру Nomer. Versyi. MD Sint Номер поточної версії екземпляру Nazva. Dgerela Сhar(256) Посилання (найменування) для джерела просторових властивостей екземпляру Date. Versyi. MD Date Дата встановлення поточної версії екземпляру Prychyna. Versyi. MD Сhar(128) Відомості про причину зміни версії просторових властивостей екземпляру

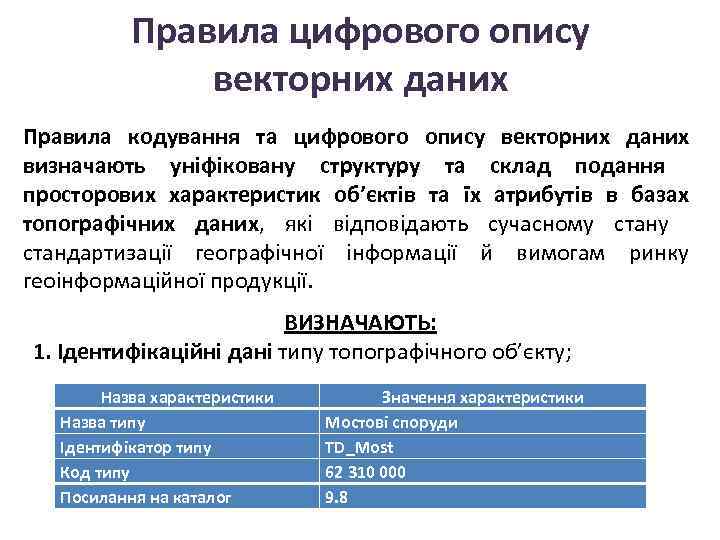

Правила цифрового опису векторних даних Правила кодування та цифрового опису векторних даних визначають уніфіковану структуру та склад подання просторових характеристик об’єктів та їх атрибутів в базах топографічних даних, які відповідають сучасному стану стандартизації географічної інформації й вимогам ринку геоінформаційної продукції. ВИЗНАЧАЮТЬ: 1. Ідентифікаційні дані типу топографічного об’єкту; Назва характеристики Назва типу Ідентифікатор типу Код типу Посилання на каталог Значення характеристики Мостові споруди TD_Most 62 310 000 9. 8

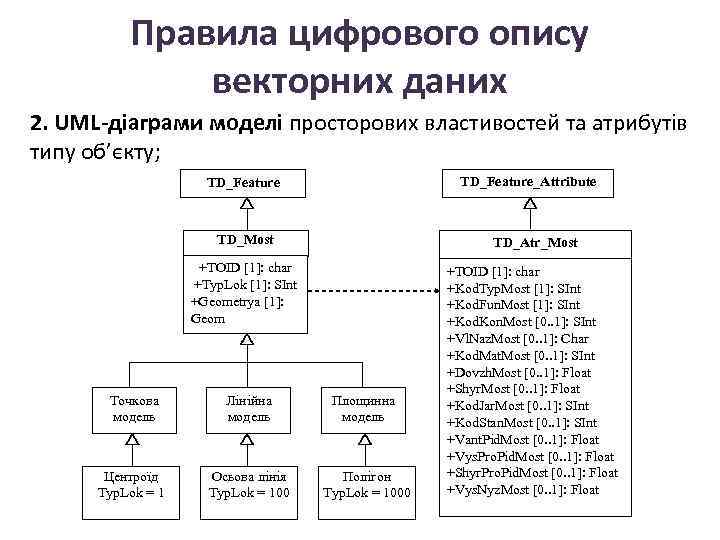

Правила цифрового опису векторних даних 2. UML-діаграми моделі просторових властивостей та атрибутів типу об’єкту; TD_Feature_Attribute TD_Feature TD_Most TD_Atr_Most +TOID [1]: char +Typ. Lok [1]: SInt +Geometrya [1]: Geom +TOID [1]: char +Kod. Typ. Most [1]: SInt +Kod. Fun. Most [1]: SInt +Kod. Kon. Most [0. . 1]: SInt +Vl. Naz. Most [0. . 1]: Char +Kod. Mat. Most [0. . 1]: SInt +Dovzh. Most [0. . 1]: Float +Shyr. Most [0. . 1]: Float +Kod. Jar. Most [0. . 1]: SInt +Kod. Stan. Most [0. . 1]: SInt +Vant. Pid. Most [0. . 1]: Float +Vys. Pro. Pid. Most [0. . 1]: Float +Shyr. Pro. Pid. Most [0. . 1]: Float +Vys. Nyz. Most [0. . 1]: Float Точкова модель Лінійна модель Площинна модель Центроїд Typ. Lok = 1 Осьова лінія Typ. Lok = 100 Полігон Typ. Lok = 1000

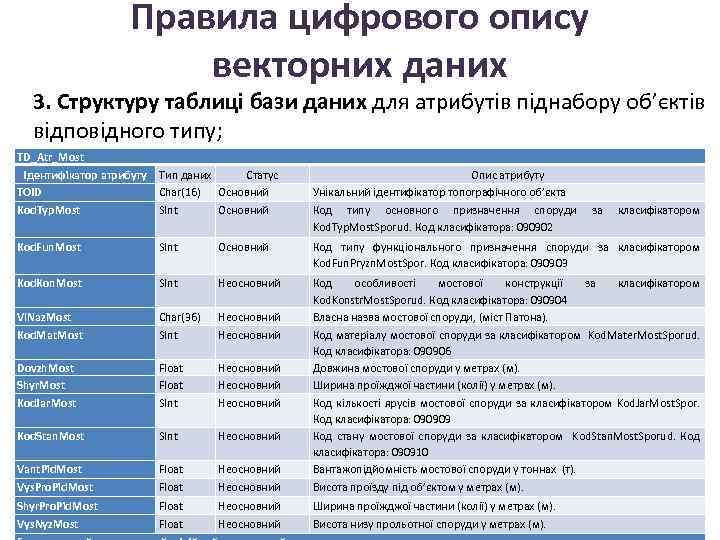

Правила цифрового опису векторних даних 3. Структуру таблиці бази даних для атрибутів піднабору об’єктів відповідного типу; TD_Atr_Most Ідентифікатор атрибуту TOID Тип даних Статус Сhar(16) Основний Опис атрибуту Унікальний ідентифікатор топографічного об’єкта Kod. Typ. Most SInt Основний Код типу основного призначення споруди Kod. Typ. Most. Sporud. Код класифікатора: 090902 Kod. Fun. Most SInt Основний Код типу функціонального призначення споруди за класифікатором Kod. Fun. Pryzn. Most. Spor. Код класифікатора: 090903 Kod. Kon. Most SInt Неосновний Vl. Naz. Most Сhar(36) Неосновний Код особливості мостової конструкції Kod. Konstr. Most. Sporud. Код класифікатора: 090904 Власна назва мостової споруди, (міст Патона). Kod. Mat. Most SInt Неосновний Dovzh. Most Shyr. Most Float Неосновний Kod. Jar. Most SInt Неосновний Kod. Stan. Most SInt Неосновний Vant. Pid. Most Float Неосновний Код кількості ярусів мостової споруди за класифікатором Kod. Jar. Most. Spor. Код класифікатора: 090909 Код стану мостової споруди за класифікатором Kod. Stan. Most. Sporud. Код класифікатора: 090910 Вантажопідйомність мостової споруди у тоннах (т). Vys. Pro. Pid. Most Float Неосновний Висота проїзду під об’єктом у метрах (м). Shyr. Pro. Pid. Most Float Неосновний Ширина проїжджої частини (колії) у метрах (м). Vys. Nyz. Most Float Неосновний Висота низу прольотної споруди у метрах (м). за класифікатором Код матеріалу мостової споруди за класифікатором Kod. Mater. Most. Sporud. Код класифікатора: 090906 Довжина мостової споруди у метрах (м). Ширина проїжджої частини (колії) у метрах (м).

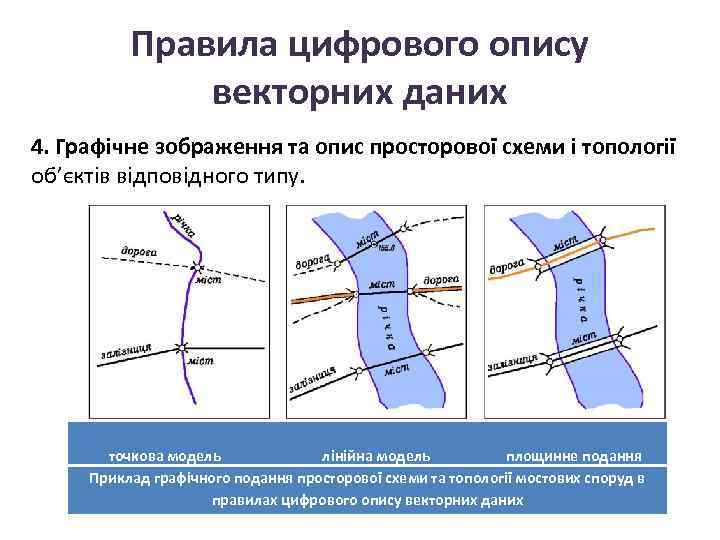

Правила цифрового опису векторних даних 4. Графічне зображення та опис просторової схеми і топології об’єктів відповідного типу. точкова модель лінійна модель площинне подання Приклад графічного подання просторової схеми та топології мостових споруд в правилах цифрового опису векторних даних

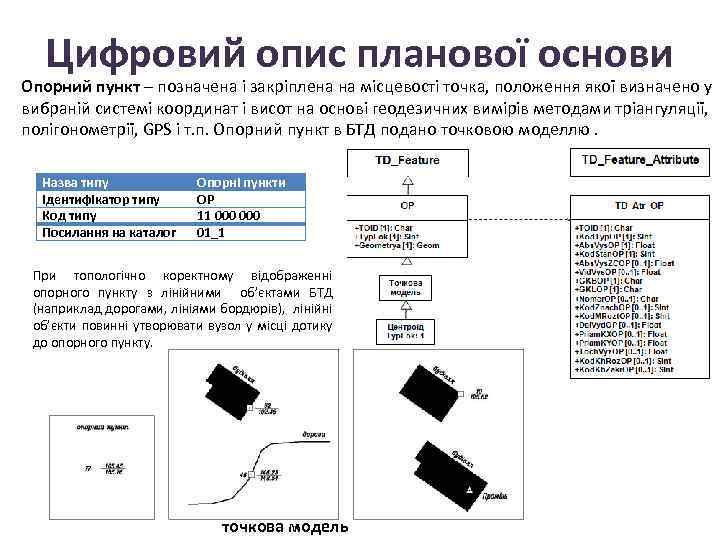

Цифровий опис планової основи Опорний пункт – позначена і закріплена на місцевості точка, положення якої визначено у вибраній системі координат і висот на основі геодезичних вимірів методами тріангуляції, полігонометрії, GPS і т. п. Опорний пункт в БТД подано точковою моделлю. Назва типу Ідентифікатор типу Код типу Посилання на каталог Опорні пункти OP 11 000 01_1 При топологічно коректному відображенні опорного пункту з лінійними об’єктами БТД (наприклад дорогами, лініями бордюрів), лінійні об’єкти повинні утворювати вузол у місці дотику до опорного пункту. точкова модель

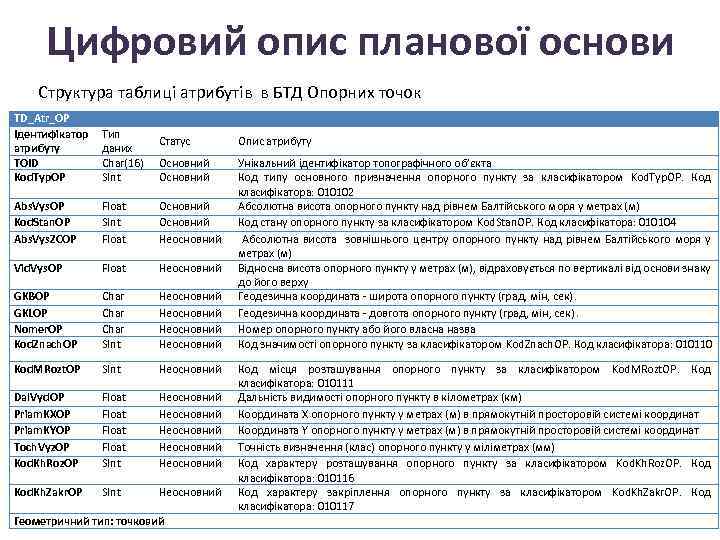

Цифровий опис планової основи Структура таблиці атрибутів в БТД Опорних точок TD_Atr_OP Ідентифікатор атрибуту TOID Kod. Typ. OP Тип даних Сhar(16) SInt Abs. Vys. OP Kod. Stan. OP Abs. Vys. ZCOP Float SInt Float Основний Неосновний Vid. Vys. OP Float Неосновний GKBOP GKLOP Nomer. OP Kod. Znach. OP Сhar SInt Неосновний Kod. MRozt. OP SInt Неосновний Dal. Vyd. OP Priam. KXOP Priam. KYOP Toch. Vyz. OP Kod. Kh. Roz. OP Float SInt Неосновний Неосновний Kod. Kh. Zakr. OP SInt Неосновний Статус Опис атрибуту Основний Унікальний ідентифікатор топографічного об’єкта Код типу основного призначення опорного пункту за класифікатором Kod. Typ. OP. Код класифікатора: 010102 Абсолютна висота опорного пункту над рівнем Балтійського моря у метрах (м) Код стану опорного пункту за класифікатором Kod. Stan. OP. Код класифікатора: 010104 Абсолютна висота зовнішнього центру опорного пункту над рівнем Балтійського моря у метрах (м) Відносна висота опорного пункту у метрах (м), відраховується по вертикалі від основи знаку до його верху Геодезична координата - широта опорного пункту (град, мін, сек). Геодезична координата - довгота опорного пункту (град, мін, сек). Номер опорного пункту або його власна назва Код значимості опорного пункту за класифікатором Kod. Znach. OP. Код класифікатора: 010110 Геометричний тип: точковий Код місця розташування опорного пункту за класифікатором Kod. MRozt. OP. Код класифікатора: 010111 Дальність видимості опорного пункту в кілометрах (км) Координата X опорного пункту у метрах (м) в прямокутній просторовій системі координат Координата Y опорного пункту у метрах (м) в прямокутній просторовій системі координат Точність визначення (клас) опорного пункту у міліметрах (мм) Код характеру розташування опорного пункту за класифікатором Kod. Kh. Roz. OP. Код класифікатора: 010116 Код характеру закріплення опорного пункту за класифікатором Kod. Kh. Zakr. OP. Код класифікатора: 010117

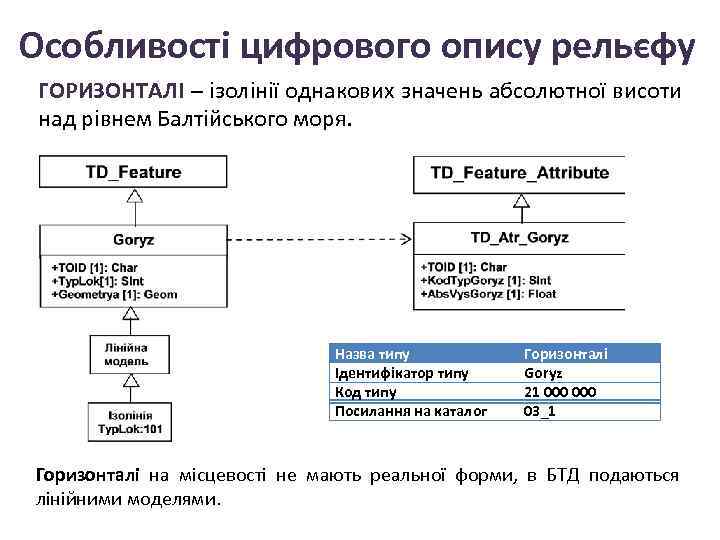

Особливості цифрового опису рельєфу ГОРИЗОНТАЛІ – ізолінії однакових значень абсолютної висоти над рівнем Балтійського моря. Назва типу Ідентифікатор типу Код типу Посилання на каталог Горизонталі Goryz 21 000 03_1 Горизонталі на місцевості не мають реальної форми, в БТД подаються лінійними моделями.

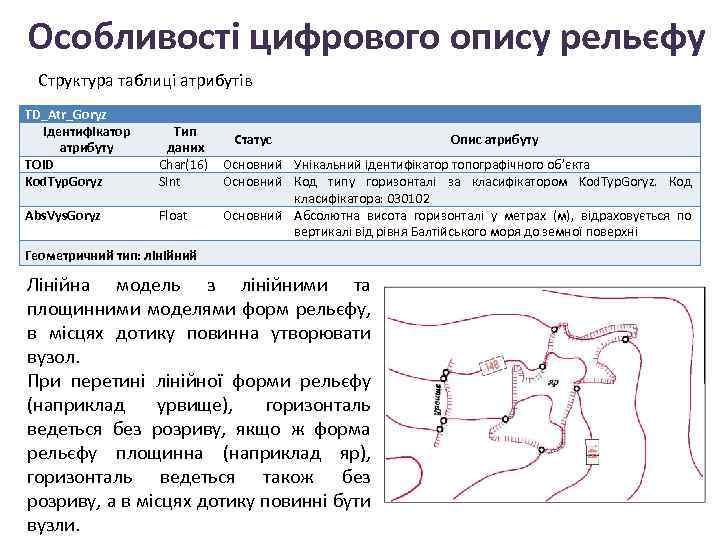

Особливості цифрового опису рельєфу Структура таблиці атрибутів TD_Atr_Goryz Ідентифікатор атрибуту TOID Kod. Typ. Goryz Тип даних Сhar(16) SInt Abs. Vys. Goryz Float Статус Опис атрибуту Основний Унікальний ідентифікатор топографічного об’єкта Основний Код типу горизонталі за класифікатором Kod. Typ. Goryz. Код класифікатора: 030102 Основний Абсолютна висота горизонталі у метрах (м), відраховується по вертикалі від рівня Балтійського моря до земної поверхні Геометричний тип: лінійний Лінійна модель з лінійними та площинними моделями форм рельєфу, в місцях дотику повинна утворювати вузол. При перетині лінійної форми рельєфу (наприклад урвище), горизонталь ведеться без розриву, якщо ж форма рельєфу площинна (наприклад яр), горизонталь ведеться також без розриву, а в місцях дотику повинні бути вузли.

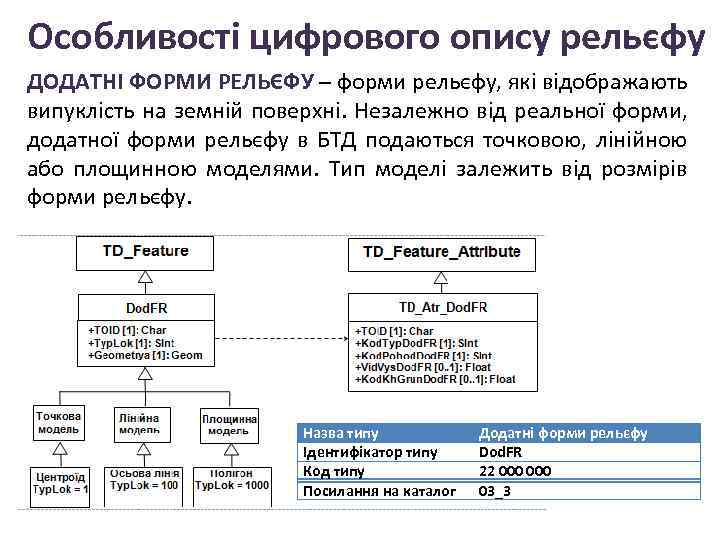

Особливості цифрового опису рельєфу ДОДАТНІ ФОРМИ РЕЛЬЄФУ – форми рельєфу, які відображають випуклість на земній поверхні. Незалежно від реальної форми, додатної форми рельєфу в БТД подаються точковою, лінійною або площинною моделями. Тип моделі залежить від розмірів форми рельєфу. Назва типу Ідентифікатор типу Код типу Посилання на каталог Додатні форми рельєфу Dod. FR 22 000 03_3

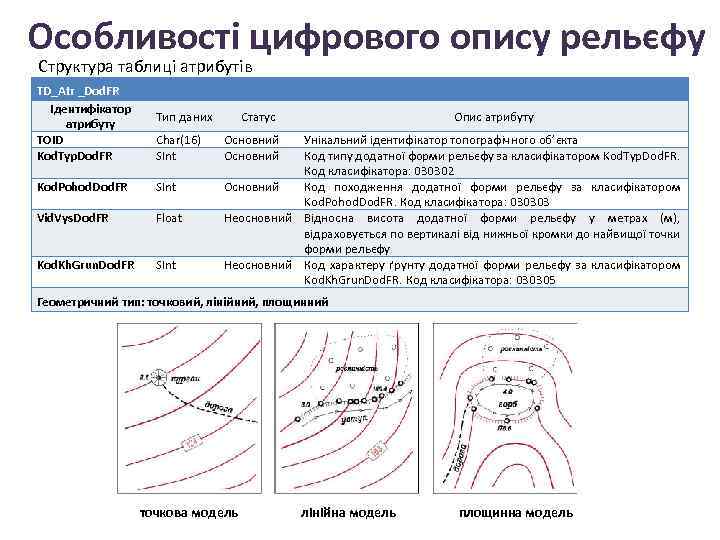

Особливості цифрового опису рельєфу Структура таблиці атрибутів TD_Atr _Dod. FR Ідентифікатор атрибуту TOID Kod. Typ. Dod. FR Сhar(16) SInt Kod. Pohod. Dod. FR SInt Vid. Vys. Dod. FR Float Kod. Kh. Grun. Dod. FR SInt Тип даних Статус Опис атрибуту Основний Унікальний ідентифікатор топографічного об’єкта Код типу додатної форми рельєфу за класифікатором Kod. Typ. Dod. FR. Код класифікатора: 030302 Основний Код походження додатної форми рельєфу за класифікатором Kod. Pohod. Dod. FR. Код класифікатора: 030303 Неосновний Відносна висота додатної форми рельєфу у метрах (м), відраховується по вертикалі від нижньої кромки до найвищої точки форми рельєфу Неосновний Код характеру ґрунту додатної форми рельєфу за класифікатором Kod. Kh. Grun. Dod. FR. Код класифікатора: 030305 Геометричний тип: точковий, лінійний, площинний точкова модель лінійна модель площинна модель

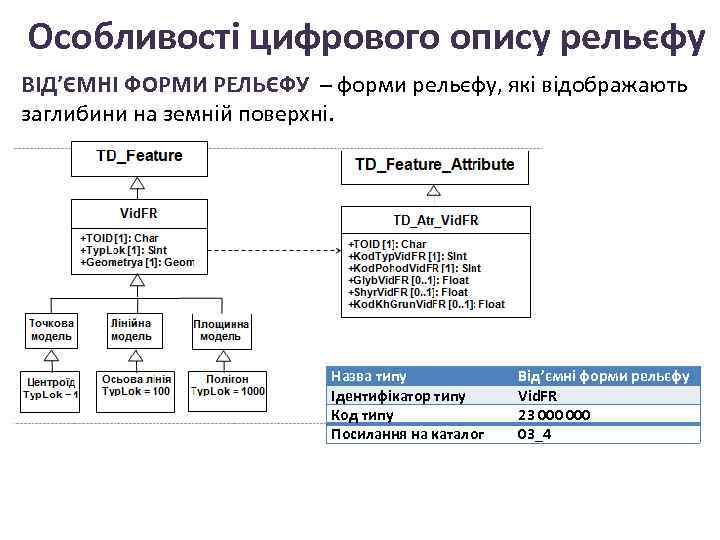

Особливості цифрового опису рельєфу ВІД’ЄМНІ ФОРМИ РЕЛЬЄФУ – форми рельєфу, які відображають заглибини на земній поверхні. Назва типу Ідентифікатор типу Код типу Посилання на каталог Від’ємні форми рельєфу Vid. FR 23 000 03_4

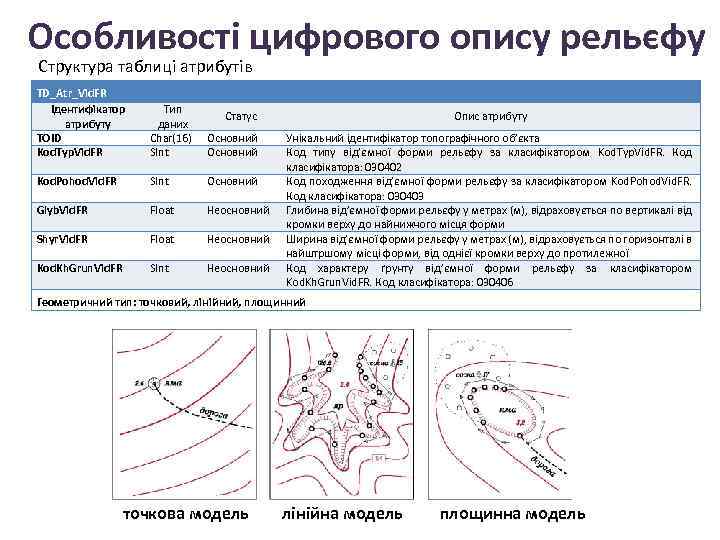

Особливості цифрового опису рельєфу Структура таблиці атрибутів TD_Atr_Vid. FR Ідентифікатор атрибуту TOID Kod. Typ. Vid. FR Тип даних Сhar(16) SInt Основний Kod. Pohod. Vid. FR SInt Основний Glyb. Vid. FR Float Неосновний Shyr. Vid. FR Float Неосновний Kod. Kh. Grun. Vid. FR SInt Неосновний Статус Опис атрибуту Унікальний ідентифікатор топографічного об’єкта Код типу від’ємної форми рельєфу за класифікатором Kod. Typ. Vid. FR. Код класифікатора: 030402 Код походження від’ємної форми рельєфу за класифікатором Kod. Pohod. Vid. FR. Код класифікатора: 030403 Глибина від’ємної форми рельєфу у метрах (м), відраховується по вертикалі від кромки верху до найнижчого місця форми Ширина від’ємної форми рельєфу у метрах (м), відраховується по горизонталі в найштршому місці форми, від однієї кромки верху до протилежної Код характеру ґрунту від’ємної форми рельєфу за класифікатором Kod. Kh. Grun. Vid. FR. Код класифікатора: 030406 Геометричний тип: точковий, лінійний, площинний точкова модель лінійна модель площинна модель

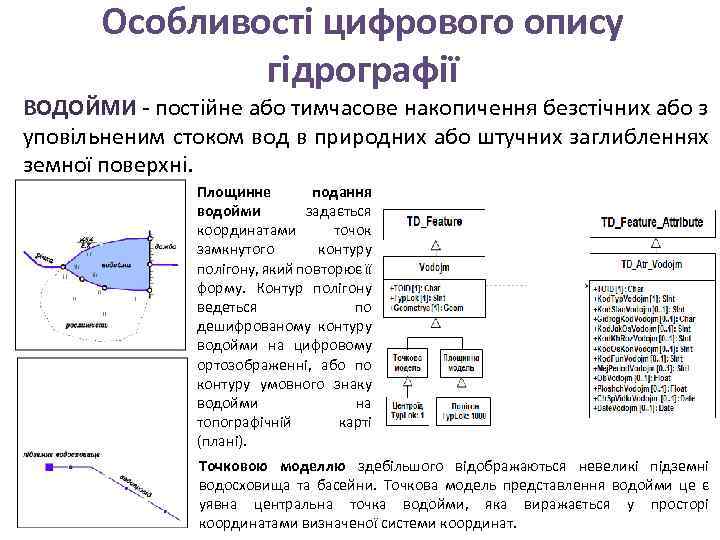

Особливості цифрового опису гідрографії ВОДОЙМИ - постійне або тимчасове накопичення безстічних або з уповільненим стоком вод в природних або штучних заглибленнях земної поверхні. Площинне подання водойми задається координатами точок замкнутого контуру полігону, який повторює її форму. Контур полігону ведеться по дешифрованому контуру водойми на цифровому ортозображенні, або по контуру умовного знаку водойми на топографічній карті (плані). Точковою моделлю здебільшого відображаються невеликі підземні водосховища та басейни. Точкова модель представлення водойми це є уявна центральна точка водойми, яка виражається у просторі координатами визначеної системи координат.

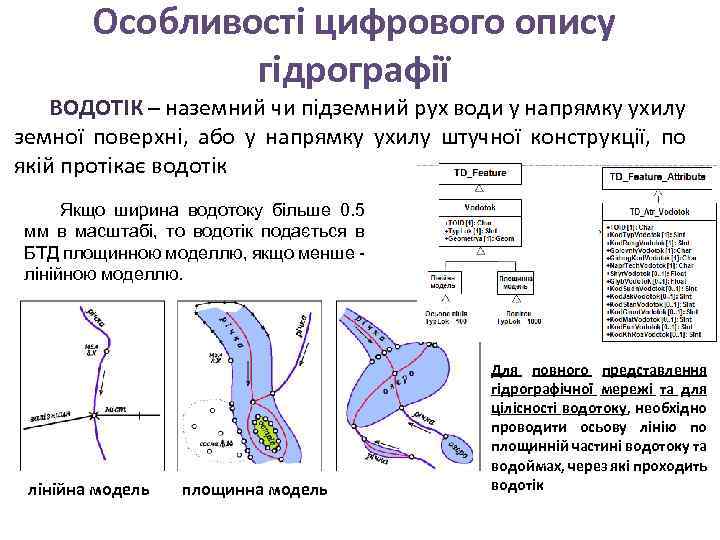

Особливості цифрового опису гідрографії ВОДОТІК – наземний чи підземний рух води у напрямку ухилу земної поверхні, або у напрямку ухилу штучної конструкції, по якій протікає водотік Якщо ширина водотоку більше 0. 5 мм в масштабі, то водотік подається в БТД площинною моделлю, якщо менше лінійною моделлю. лінійна модель площинна модель Для повного представлення гідрографічної мережі та для цілісності водотоку, необхідно проводити осьову лінію по площинній частині водотоку та водоймах, через які проходить водотік

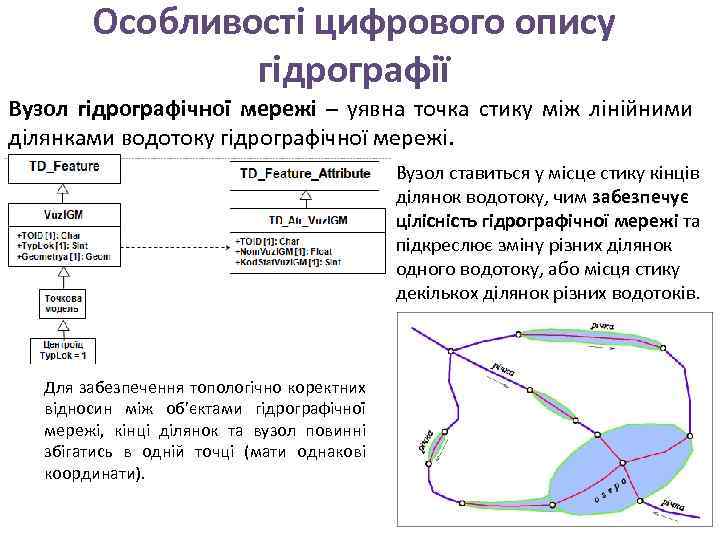

Особливості цифрового опису гідрографії Вузол гідрографічної мережі – уявна точка стику між лінійними ділянками водотоку гідрографічної мережі. Вузол ставиться у місце стику кінців ділянок водотоку, чим забезпечує цілісність гідрографічної мережі та підкреслює зміну різних ділянок одного водотоку, або місця стику декількох ділянок різних водотоків. Для забезпечення топологічно коректних відносин між об’єктами гідрографічної мережі, кінці ділянок та вузол повинні збігатись в одній точці (мати однакові координати).

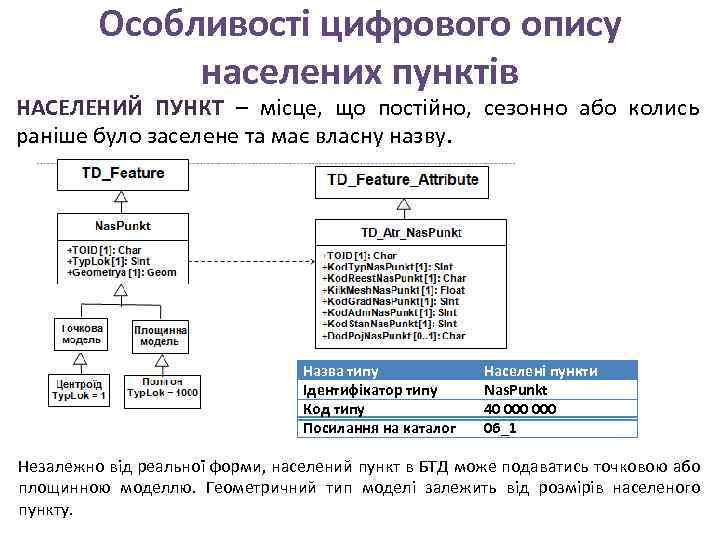

Особливості цифрового опису населених пунктів НАСЕЛЕНИЙ ПУНКТ – місце, що постійно, сезонно або колись раніше було заселене та має власну назву. Назва типу Ідентифікатор типу Код типу Посилання на каталог Населені пункти Nas. Punkt 40 000 06_1 Незалежно від реальної форми, населений пункт в БТД може подаватись точковою або площинною моделлю. Геометричний тип моделі залежить від розмірів населеного пункту.

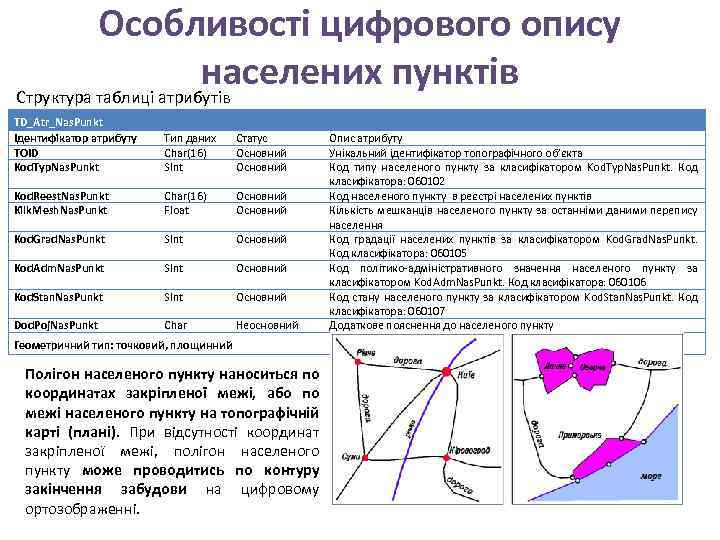

Особливості цифрового опису населених пунктів Структура таблиці атрибутів TD_Atr_Nas. Punkt Ідентифікатор атрибуту TOID Kod. Typ. Nas. Punkt Тип даних Сhar(16) SInt Статус Основний Kod. Reest. Nas. Punkt Kilk. Mesh. Nas. Punkt Сhar(16) Float Основний Kod. Grad. Nas. Punkt SInt Основний Kod. Adm. Nas. Punkt SInt Основний Kod. Stan. Nas. Punkt SInt Основний Dod. Poj. Nas. Punkt Сhar Неосновний Геометричний тип: точковий, площинний Полігон населеного пункту наноситься по координатах закріпленої межі, або по межі населеного пункту на топографічній карті (плані). При відсутності координат закріпленої межі, полігон населеного пункту може проводитись по контуру закінчення забудови на цифровому ортозображенні. Опис атрибуту Унікальний ідентифікатор топографічного об’єкта Код типу населеного пункту за класифікатором Kod. Typ. Nas. Punkt. Код класифікатора: 060102 Код населеного пункту в реєстрі населених пунктів Кількість мешканців населеного пункту за останніми даними перепису населення Код градації населених пунктів за класифікатором Kod. Grad. Nas. Punkt. Код класифікатора: 060105 Код політико-адміністративного значення населеного пункту за класифікатором Kod. Adm. Nas. Punkt. Код класифікатора: 060106 Код стану населеного пункту за класифікатором Kod. Stan. Nas. Punkt. Код класифікатора: 060107 Додаткове пояснення до населеного пункту

Особливості цифрового опису населених пунктів КВАРТАЛ – структурна одиниця поділу населених пунктів. Квартал в БТД подається площинною моделлю. Контур кварталу ведеться по контуру забудови, яка розділена вулицями, дорогами, рослинністю на цифровому ортозображенні, або по контуру кварталу на топографічній карті (плані). БУДІВЛЯ – споруда яка представляє собою приміщення, що призначене для проживання або перебування людей, розміщення устаткування, тварин, рослин, а також предметів. Якщо до полігону будівлі підходять лінійні об’єкти БТД (наприклад дороги, комунікації), то в місцях їх дотику на лінії контуру будівлі повинні бути вузли. Полігони будівель повинні знаходитись у межах контурів кварталів населених пунктів, за виключенням будівель, які явно розміщені за межами кварталу.

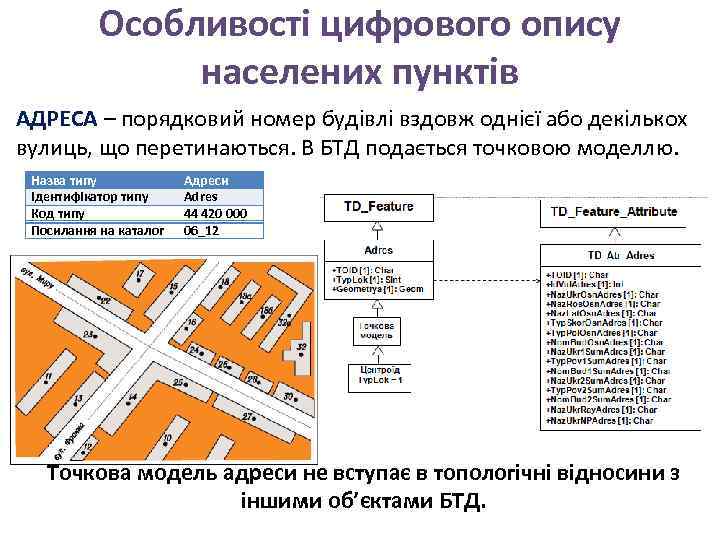

Особливості цифрового опису населених пунктів АДРЕСА – порядковий номер будівлі вздовж однієї або декількох вулиць, що перетинаються. В БТД подається точковою моделлю. Назва типу Ідентифікатор типу Код типу Посилання на каталог Адреси Adres 44 420 000 06_12 Точкова модель адреси не вступає в топологічні відносини з іншими об’єктами БТД.

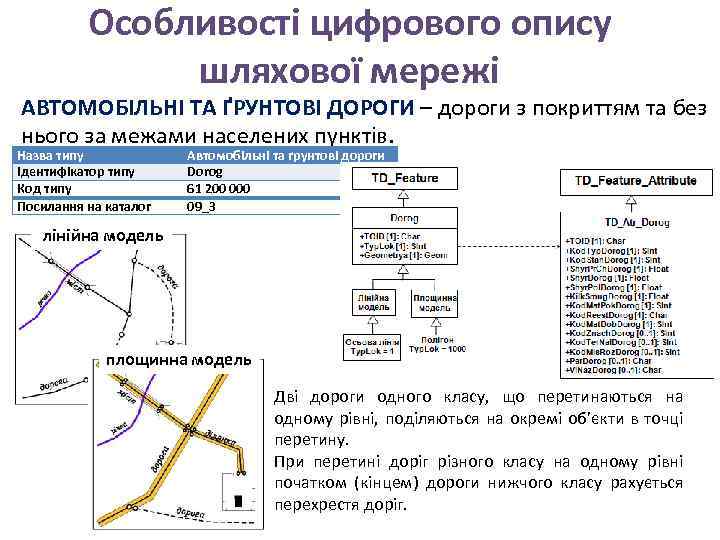

Особливості цифрового опису шляхової мережі АВТОМОБІЛЬНІ ТА ҐРУНТОВІ ДОРОГИ – дороги з покриттям та без нього за межами населених пунктів. Назва типу Ідентифікатор типу Код типу Посилання на каталог Автомобільні та ґрунтові дороги Dorog 61 200 09_3 лінійна модель площинна модель Дві дороги одного класу, що перетинаються на одному рівні, поділяються на окремі об’єкти в точці перетину. При перетині доріг різного класу на одному рівні початком (кінцем) дороги нижчого класу рахується перехрестя доріг.

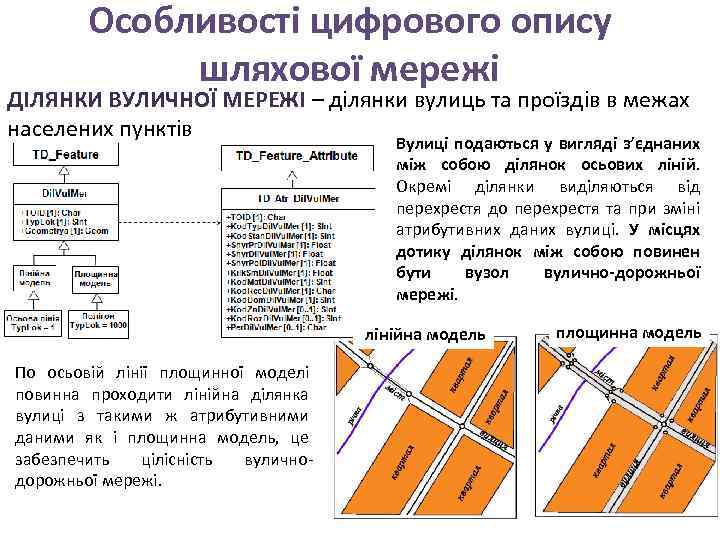

Особливості цифрового опису шляхової мережі ДІЛЯНКИ ВУЛИЧНОЇ МЕРЕЖІ – ділянки вулиць та проїздів в межах населених пунктів Вулиці подаються у вигляді з’єднаних між собою ділянок осьових ліній. Окремі ділянки виділяються від перехрестя до перехрестя та при зміні атрибутивних даних вулиці. У місцях дотику ділянок між собою повинен бути вузол вулично-дорожньої мережі. лінійна модель По осьовій лінії площинної моделі повинна проходити лінійна ділянка вулиці з такими ж атрибутивними даними як і площинна модель, це забезпечить цілісність вуличнодорожньої мережі. площинна модель

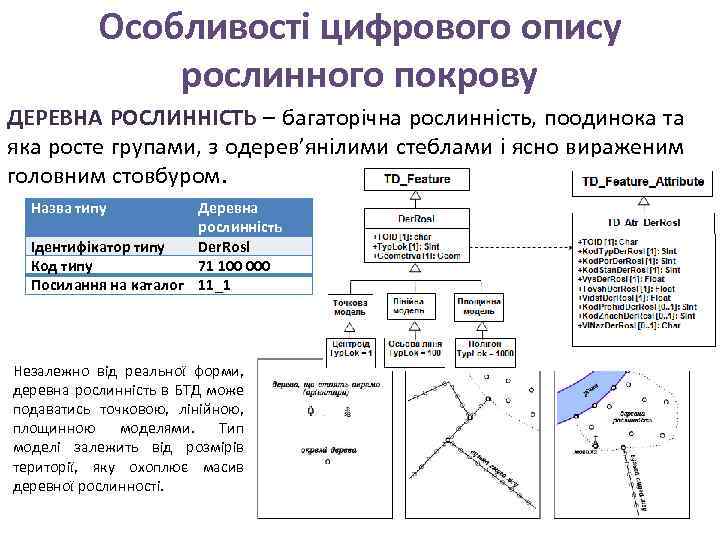

Особливості цифрового опису рослинного покрову ДЕРЕВНА РОСЛИННІСТЬ – багаторічна рослинність, поодинока та яка росте групами, з одерев’янілими стеблами і ясно вираженим головним стовбуром. Назва типу Деревна рослинність Ідентифікатор типу Der. Rosl Код типу 71 100 000 Посилання на каталог 11_1 Незалежно від реальної форми, деревна рослинність в БТД може подаватись точковою, лінійною, площинною моделями. Тип моделі залежить від розмірів території, яку охоплює масив деревної рослинності.

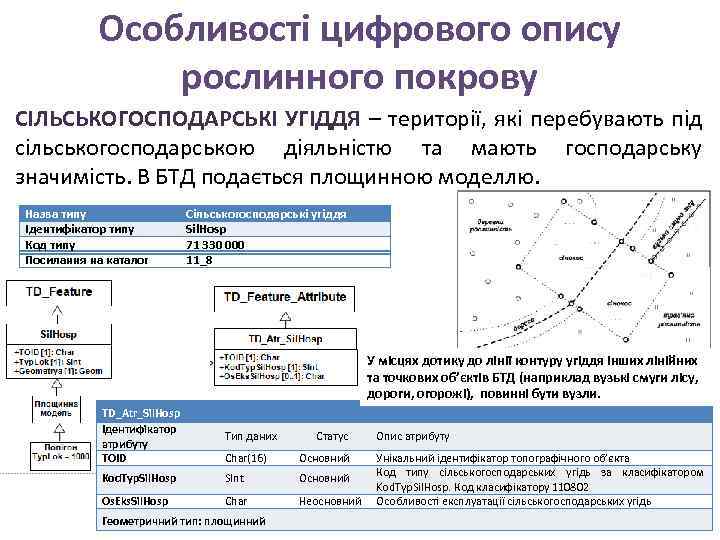

Особливості цифрового опису рослинного покрову СІЛЬСЬКОГОСПОДАРСЬКІ УГІДДЯ – території, які перебувають під сільськогосподарською діяльністю та мають господарську значимість. В БТД подається площинною моделлю. Назва типу Ідентифікатор типу Код типу Посилання на каталог Сільськогосподарські угіддя Sil. Hosp 71 330 000 11_8 У місцях дотику до лінії контуру угіддя інших лінійних та точкових об’єктів БТД (наприклад вузькі смуги лісу, дороги, огорожі), повинні бути вузли. TD_Atr_Sil. Hosp Ідентифікатор атрибуту TOID Тип даних Сhar(16) Основний Kod. Typ. Sil. Hosp SInt Основний Os. Eks. Sil. Hosp Сhar Неосновний Геометричний тип: площинний Статус Опис атрибуту Унікальний ідентифікатор топографічного об’єкта Код типу сільськогосподарських угідь за класифікатором Kod. Typ. Sil. Hosp. Код класифікатору 110802 Особливості експлуатації сільськогосподарських угідь

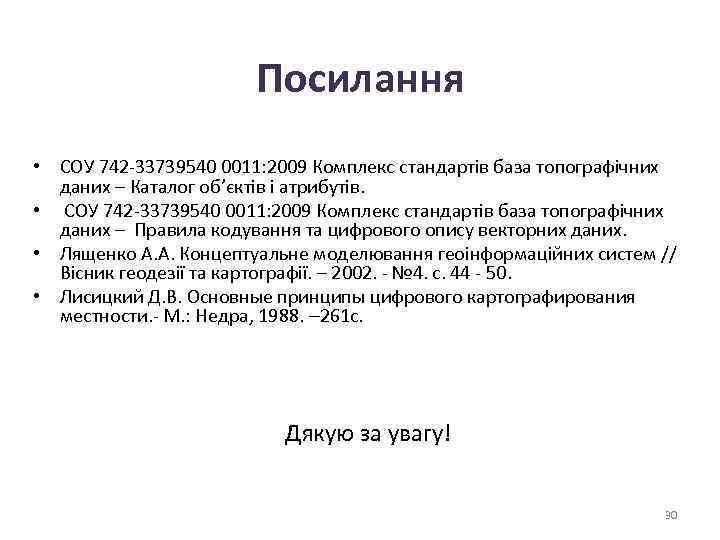

Посилання • СОУ 742 -33739540 0011: 2009 Комплекс стандартів база топографічних даних – Каталог об’єктів і атрибутів. • СОУ 742 -33739540 0011: 2009 Комплекс стандартів база топографічних даних – Правила кодування та цифрового опису векторних даних. • Лященко А. А. Концептуальне моделювання геоінформаційних систем // Вісник геодезії та картографії. – 2002. - № 4. с. 44 - 50. • Лисицкий Д. В. Основные принципы цифрового картографирования местности. - М. : Недра, 1988. 261 с. Дякую за увагу! 30
