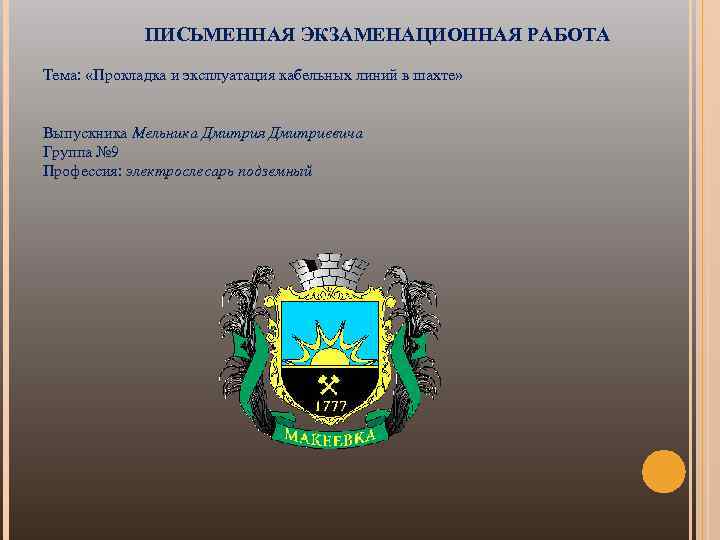

ПИСЬМЕННАЯ ЭКЗАМЕНАЦИОННАЯ РАБОТА Тема: «Прокладка и эксплуатация кабельных линий в шахте» Выпускника Мельника Дмитрия Дмитриевича Группа № 9 Профессия: электрослесарь подземный

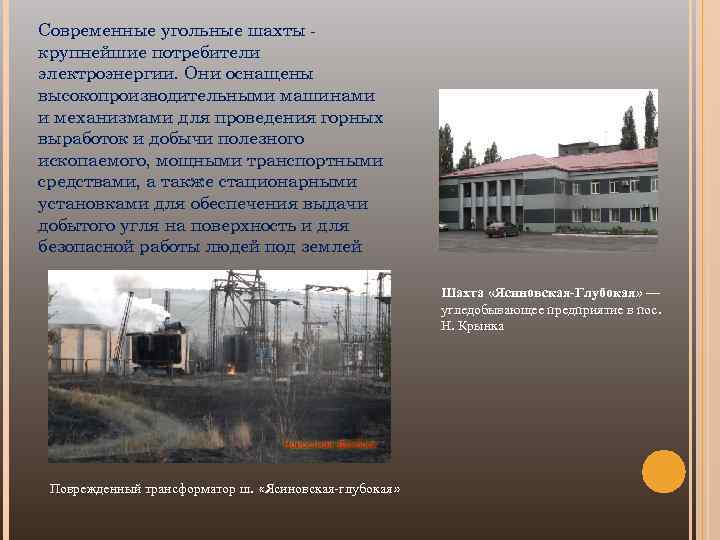

Современные угольные шахты крупнейшие потребители электроэнергии. Они оснащены высокопроизводительными машинами и механизмами для проведения горных выработок и добычи полезного ископаемого, мощными транспортными средствами, а также стационарными установками для обеспечения выдачи добытого угля на поверхность и для безопасной работы людей под землей Шахта «Ясиновская-Глубокая» — угледобывающее предприятие в пос. Н. Крынка Поврежденный трансформатор ш. «Ясиновская глубокая»
Система электроснабжения (СЭС) – совокупность источников питания и преобразователей электрической энергии, линий электропередач, распределительных устройств и коммутационных аппаратов, а также средств защиты, автоматизации, измерения и сигнализации, объединенных общим режимом работы.
В подземных выработках шахт согласно должны применяться кабели, предназначенные для шахтных усло вий, с оболочками и защитными покровами, не распространяющими горение.

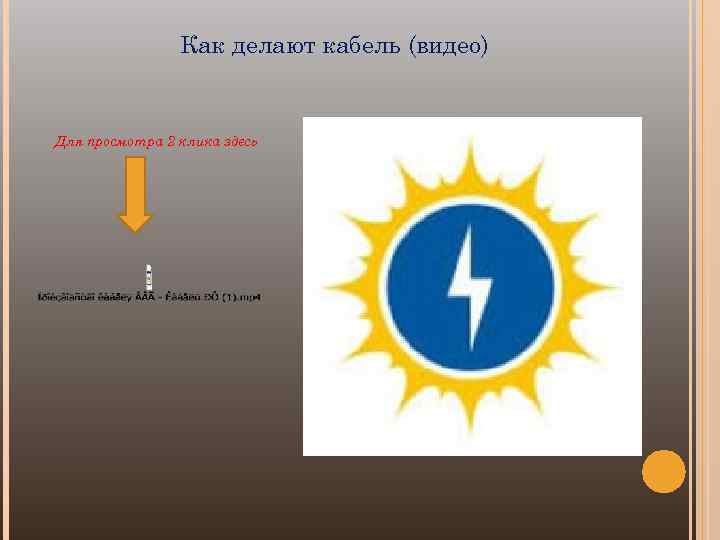

Как делают кабель (видео) Для просмотра 2 клика здесь

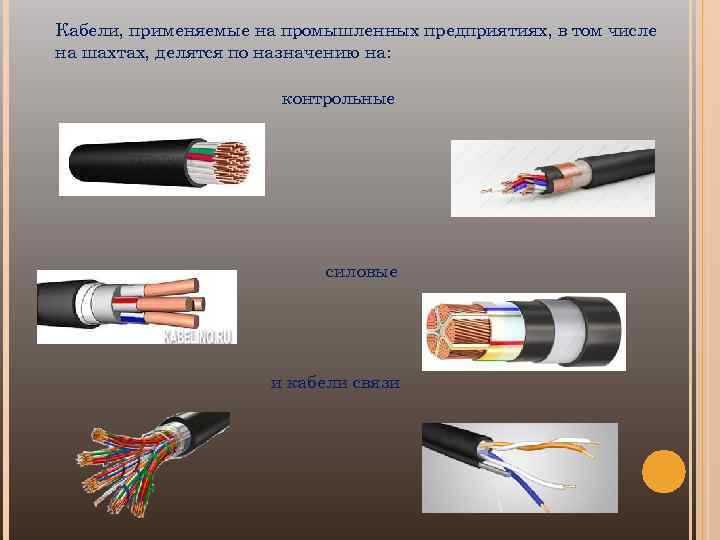

Кабели, применяемые на промышленных предприятиях, в том числе на шахтах, делятся по назначению на: контрольные силовые и кабели связи

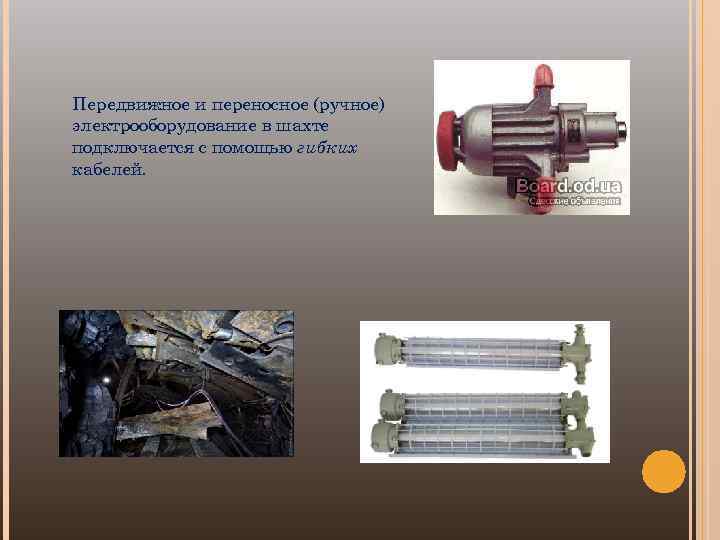

Передвижное и переносное (ручное) электрооборудование в шахте подключается с помощью гибких кабелей.

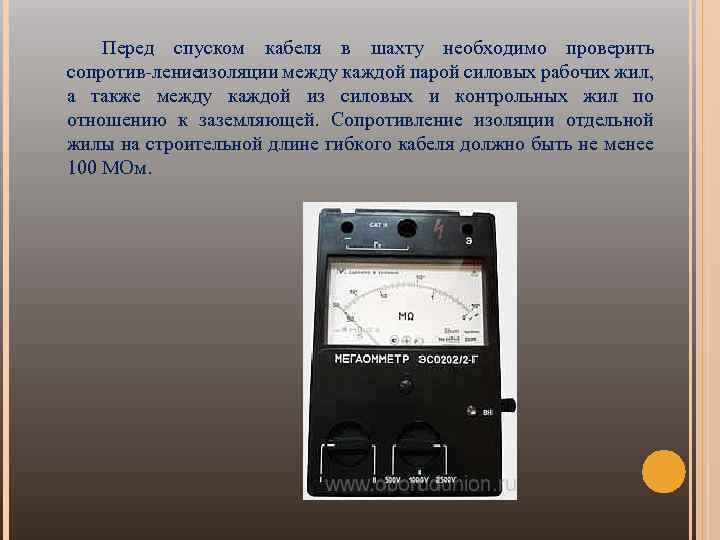

Перед спуском кабеля в шахту необходимо проверить сопротив ление изоляции между каждой парой силовых рабочих жил, а также между каждой из силовых и контрольных жил по отношению к заземляющей. Сопротивление изоляции отдельной жилы на строительной длине гибкого кабеля должно быть не менее 100 МОм.

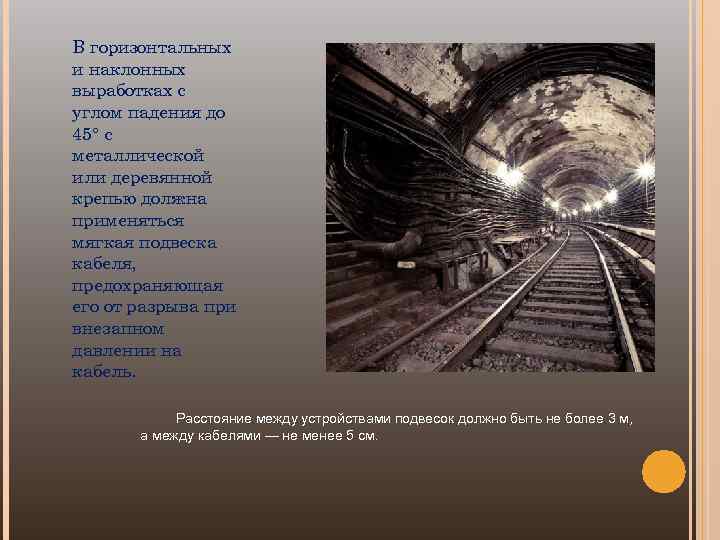

В горизонтальных и наклонных выработках с углом падения до 45° с металлической или деревянной крепью должна применяться мягкая подвеска кабеля, предохраняющая его от разрыва при внезапном давлении на кабель. Расстояние между устройствами подвесок должно быть не более 3 м, а между кабелями — не менее 5 см.

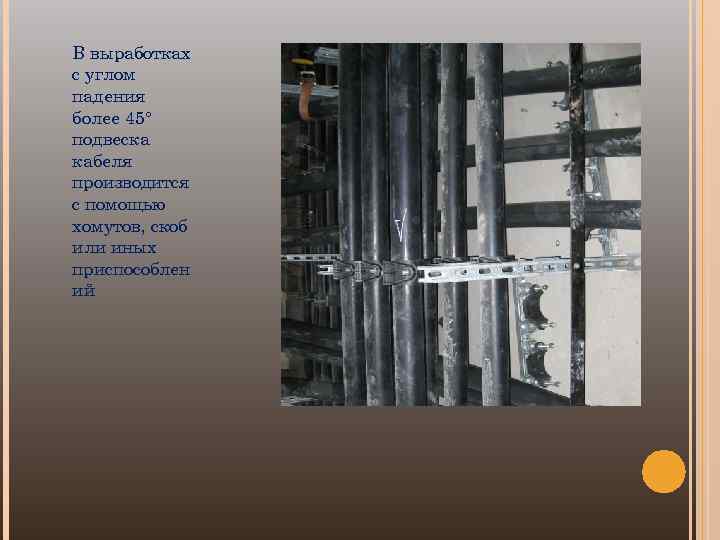

В выработках с углом падения более 45° подвеска кабеля производится с помощью хомутов, скоб или иных приспособлен ий

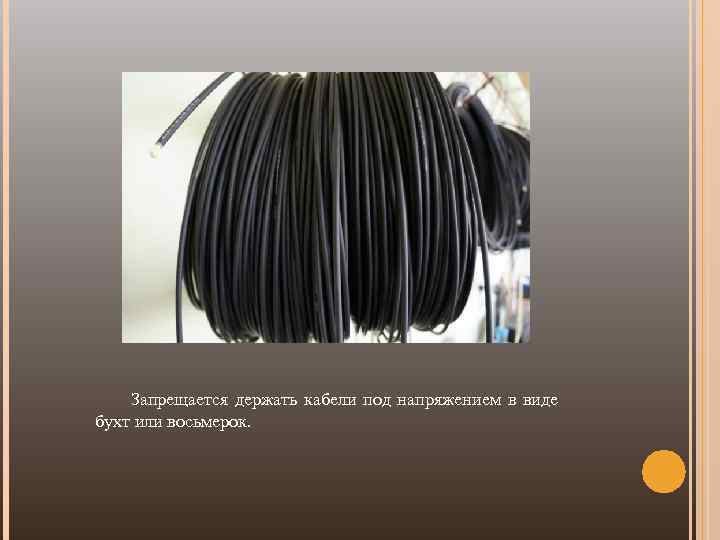

Запрещается держать кабели под напряжением в виде бухт или восьмерок.

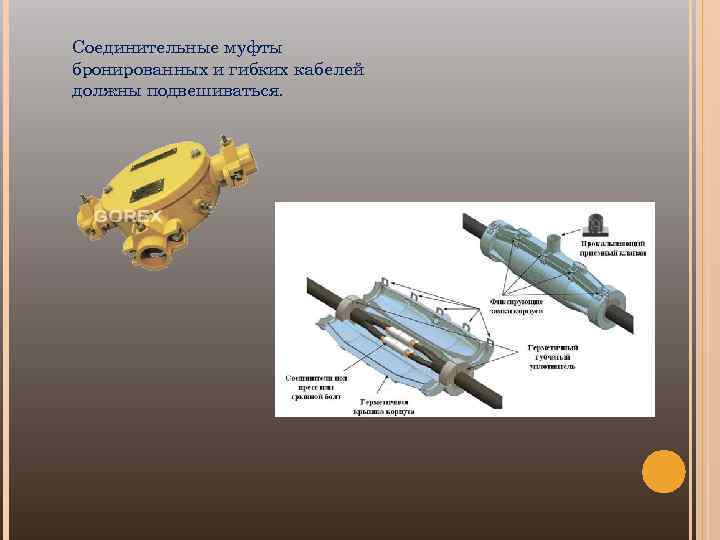

Соединительные муфты бронированных и гибких кабелей должны подвешиваться.

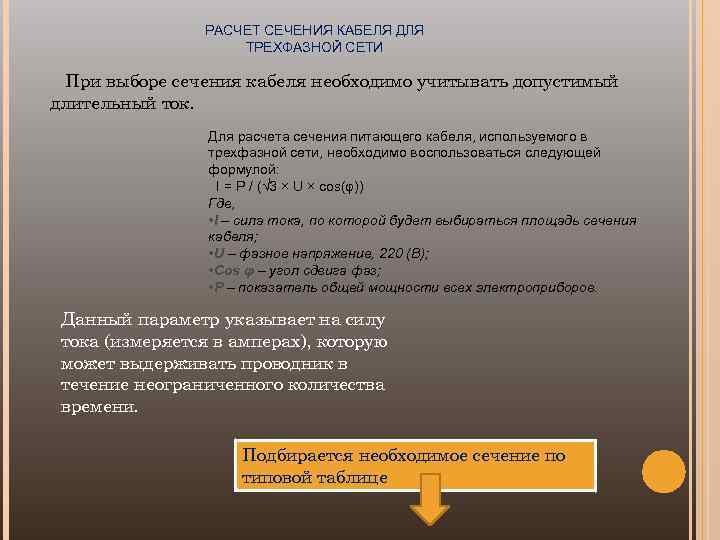

РАСЧЕТ СЕЧЕНИЯ КАБЕЛЯ ДЛЯ ТРЕХФАЗНОЙ СЕТИ При выборе сечения кабеля необходимо учитывать допустимый длительный ток. Для расчета сечения питающего кабеля, используемого в трехфазной сети, необходимо воспользоваться следующей формулой: I = P / (√ 3 × U × cos(φ)) Где, • I – сила тока, по которой будет выбираться площадь сечения кабеля; • U – фазное напряжение, 220 (В); • Cos φ – угол сдвига фаз; • P – показатель общей мощности всех электроприборов. Данный параметр указывает на силу тока (измеряется в амперах), которую может выдерживать проводник в течение неограниченного количества времени. Подбирается необходимое сечение по типовой таблице

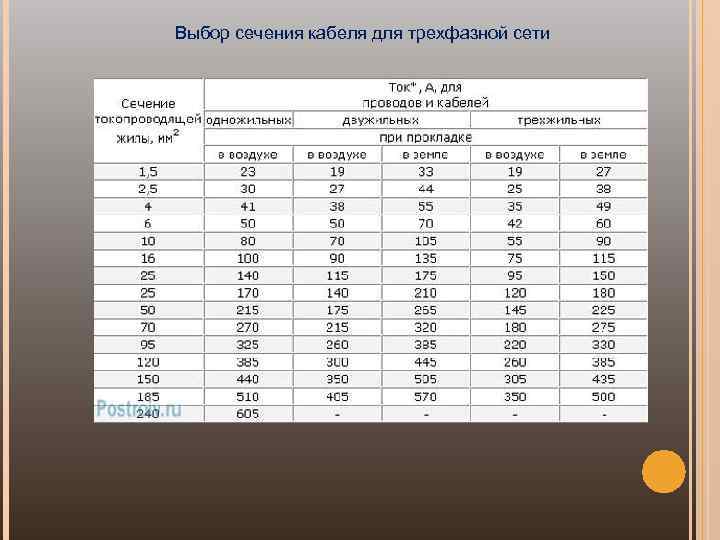

Выбор сечения кабеля для трехфазной сети
