  • Количество слайдов: 30

ПИЛОТ-М ДЕТЕКТОР ПАРОВ ВЗРЫВЧАТЫХ ВЕЩЕСТВ ПИЛОТ-М ДЕТЕКТОР ПАРОВ ВЗРЫВЧАТЫХ ВЕЩЕСТВ

ПИЛОТ-М ДЕТЕКТОР ПАРОВ ВЗРЫВЧАТЫХ ВЕЩЕСТВ ПИЛОТ-М ДЕТЕКТОР ПАРОВ ВЗРЫВЧАТЫХ ВЕЩЕСТВ

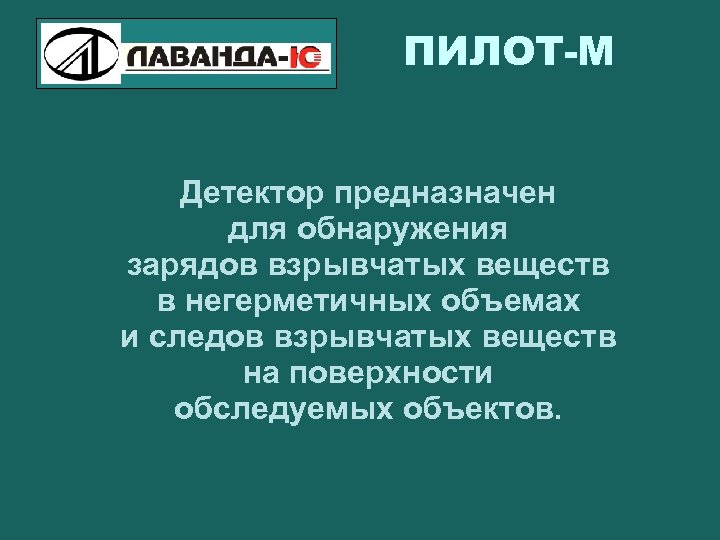

ПИЛОТ-М Детектор предназначен для обнаружения зарядов взрывчатых веществ в негерметичных объемах и следов взрывчатых ПИЛОТ-М Детектор предназначен для обнаружения зарядов взрывчатых веществ в негерметичных объемах и следов взрывчатых веществ на поверхности обследуемых объектов.

Pilot- M Explosive Vapor Detector …в багаже, . . Pilot- M Explosive Vapor Detector …в багаже, . .

Pilot- M Explosive Vapor Detector …в багажных отделениях транспортных средств, . . Pilot- M Explosive Vapor Detector …в багажных отделениях транспортных средств, . .

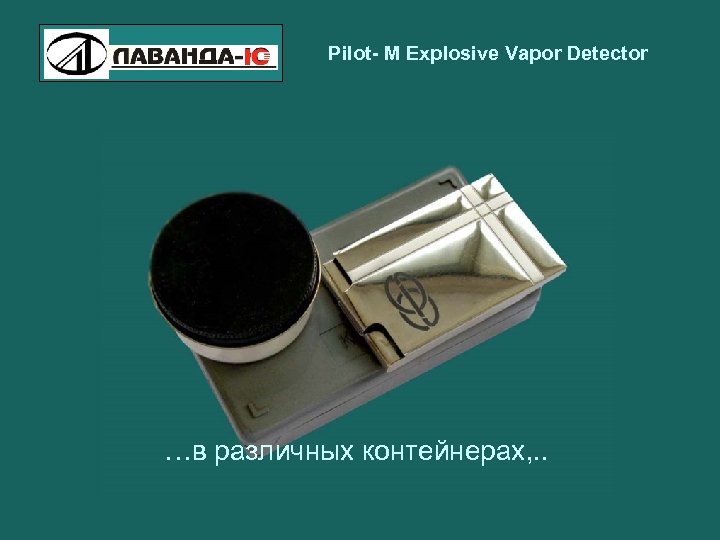

Pilot- M Explosive Vapor Detector …в различных контейнерах, . . Pilot- M Explosive Vapor Detector …в различных контейнерах, . .

Pilot- M Explosive Vapor Detector …на личных вещах, одежде, паспорте и других документах проверяемого… Pilot- M Explosive Vapor Detector …на личных вещах, одежде, паспорте и других документах проверяемого…

Пилот-М – детектор паров ВВ Работа прибора основана на методе дрейфспектрометрии – анализе движения Пилот-М – детектор паров ВВ Работа прибора основана на методе дрейфспектрометрии – анализе движения ионов в переменном электрическом поле

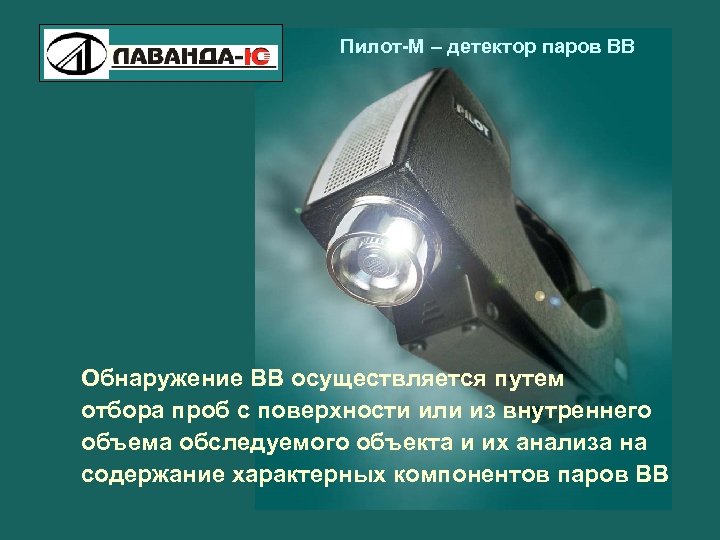

Пилот-М – детектор паров ВВ Обнаружение ВВ осуществляется путем отбора проб с поверхности или Пилот-М – детектор паров ВВ Обнаружение ВВ осуществляется путем отбора проб с поверхности или из внутреннего объема обследуемого объекта и их анализа на содержание характерных компонентов паров ВВ

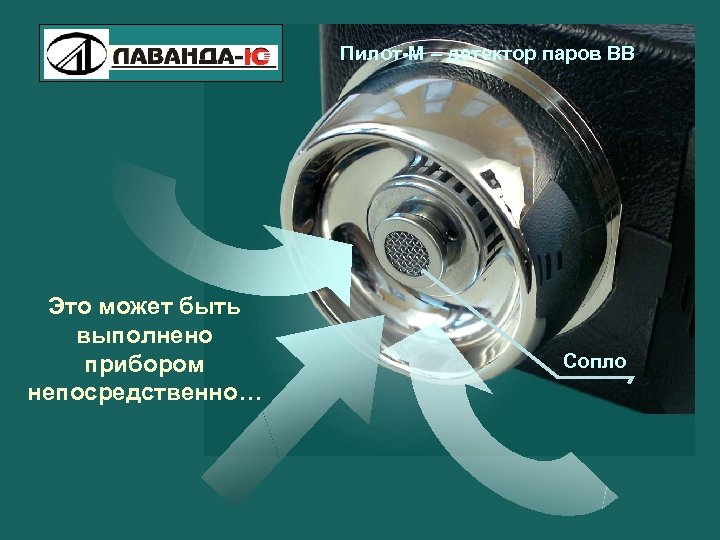

Пилот-М – детектор паров ВВ Это может быть выполнено прибором непосредственно… Сопло Пилот-М – детектор паров ВВ Это может быть выполнено прибором непосредственно… Сопло

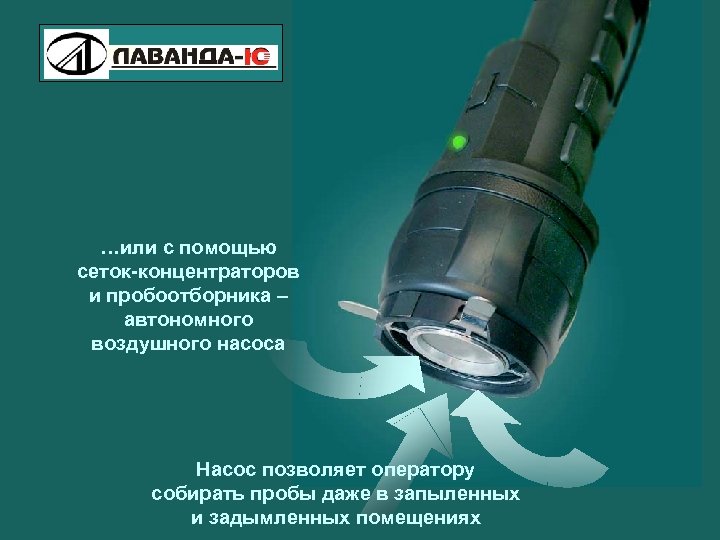

Pilot- M Explosive Vapor Detector …или с помощью сеток-концентраторов и пробоотборника – автономного воздушного Pilot- M Explosive Vapor Detector …или с помощью сеток-концентраторов и пробоотборника – автономного воздушного насоса Насос позволяет оператору собирать пробы даже в запыленных и задымленных помещениях

Пилот-М – детектор паров ВВ Устройство нагрева пробы позволяет: - обнаруживать ВВ с низкой Пилот-М – детектор паров ВВ Устройство нагрева пробы позволяет: - обнаруживать ВВ с низкой концентрацией паров при нормальных условиях; - выявлять ВВ - уменьшить в жидкой и твердой влияния климатических фазах; условий; - осуществлять одновременный отбор проб в нескольких местах, используя пробоотборное устройство и/или салфетки-пробоотборники.

Пилот-М – детектор паров ВВ ВНИМАНИЕ ! Пилот-М - высокочувствительный электронный прибор Не допускайте Пилот-М – детектор паров ВВ ВНИМАНИЕ ! Пилот-М - высокочувствительный электронный прибор Не допускайте к работе с прибором персонал, имевший непосредственный контакт с взрывчатыми веществами

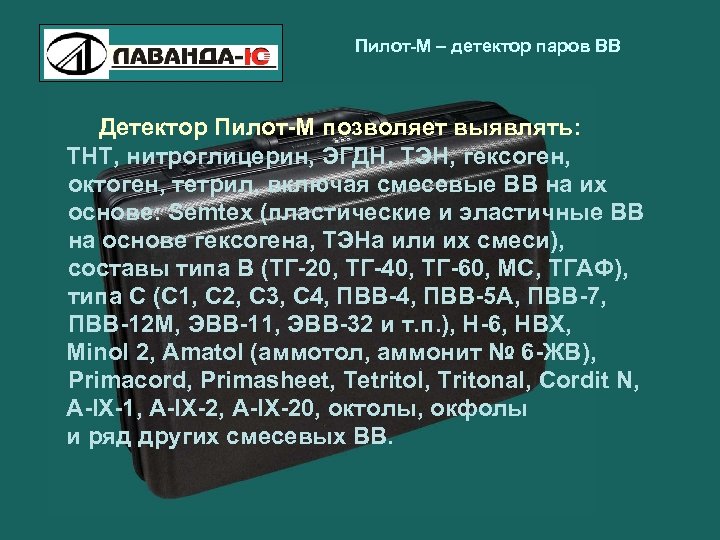

Пилот-М – детектор паров ВВ Детектор Пилот-М позволяет выявлять: ТНТ, нитроглицерин, ЭГДН, ТЭН, гексоген, Пилот-М – детектор паров ВВ Детектор Пилот-М позволяет выявлять: ТНТ, нитроглицерин, ЭГДН, ТЭН, гексоген, октоген, тетрил, включая смесевые ВВ на их основе: Semtex (пластические и эластичные ВВ на основе гексогена, ТЭНа или их смеси), составы типа В (ТГ-20, ТГ-40, ТГ-60, МС, ТГАФ), типа С (С 1, С 2, С 3, С 4, ПВВ-5 А, ПВВ-7, ПВВ-12 М, ЭВВ-11, ЭВВ-32 и т. п. ), Н-6, HBX, Minol 2, Amatol (аммотол, аммонит № 6 -ЖВ), Primacord, Primasheet, Tetritol, Tritonal, Cordit N, А-IX-1, А-IX-20, октолы, окфолы и ряд других смесевых ВВ.

Пилот-М – детектор паров ВВ Основной блок Сопло Гнездо подключения к РС Гнездо крепления Пилот-М – детектор паров ВВ Основной блок Сопло Гнездо подключения к РС Гнездо крепления на складной подставке Отсек питания

Пилот-М – детектор паров ВВ ОРГАНЫ УПРАВЛЕНИЯ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ Панель управления Разъем внешнего Пилот-М – детектор паров ВВ ОРГАНЫ УПРАВЛЕНИЯ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ Панель управления Разъем внешнего питания Кнопка отсека питания Основной блок

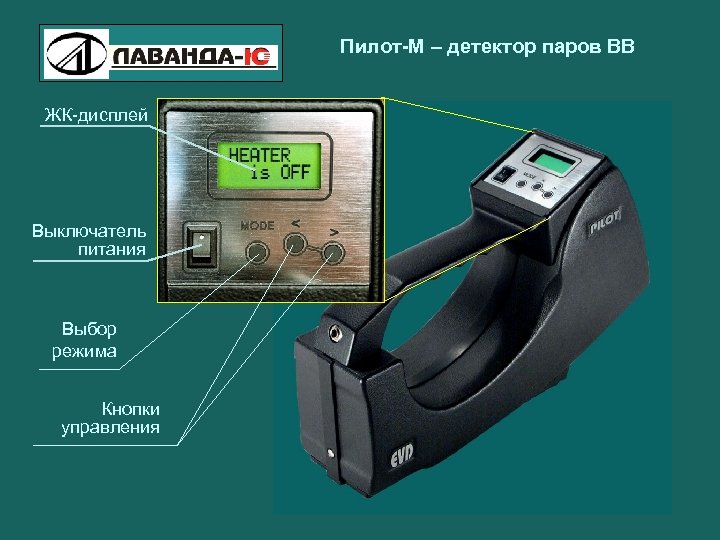

Пилот-М – детектор паров ВВ ЖК-дисплей Выключатель питания Выбор режима Кнопки управления Пилот-М – детектор паров ВВ ЖК-дисплей Выключатель питания Выбор режима Кнопки управления

Пилот-М Состав комплекта Основной блок Складная подставка Устройство нагрева проб Аккумуляторная батарея (2 шт. Пилот-М Состав комплекта Основной блок Складная подставка Устройство нагрева проб Аккумуляторная батарея (2 шт. ) Сопло с защитной крышкой Имитатор Пробоотборник Зарядное устройство Сетевой адаптер Бумажные салфеткипробоотборники (100 шт. ) Пинцет Сетка-концентратор (3 шт. )

Пилот-М – детектор паров ВВ РЕЖИМ ПОИСКА Пилот-М – детектор паров ВВ РЕЖИМ ПОИСКА

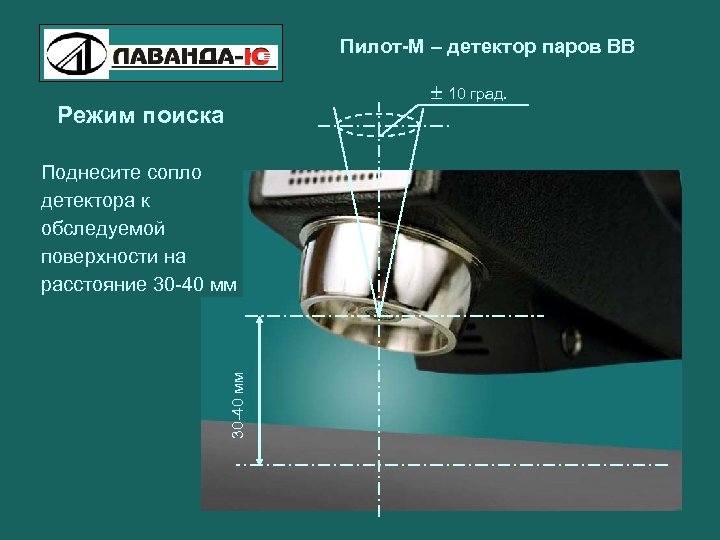

Пилот-М – детектор паров ВВ 10 град. Режим поиска 30 -40 мм Поднесите сопло Пилот-М – детектор паров ВВ 10 град. Режим поиска 30 -40 мм Поднесите сопло детектора к обследуемой поверхности на расстояние 30 -40 мм

Пилот-М – детектор паров ВВ 10 град. Режим поиска 30 -40 мм Ось сопла Пилот-М – детектор паров ВВ 10 град. Режим поиска 30 -40 мм Ось сопла должна составлять прямой угол с обследуемой поверхностью. Максимальное отклонение не должно превышать ± 10 градусов.

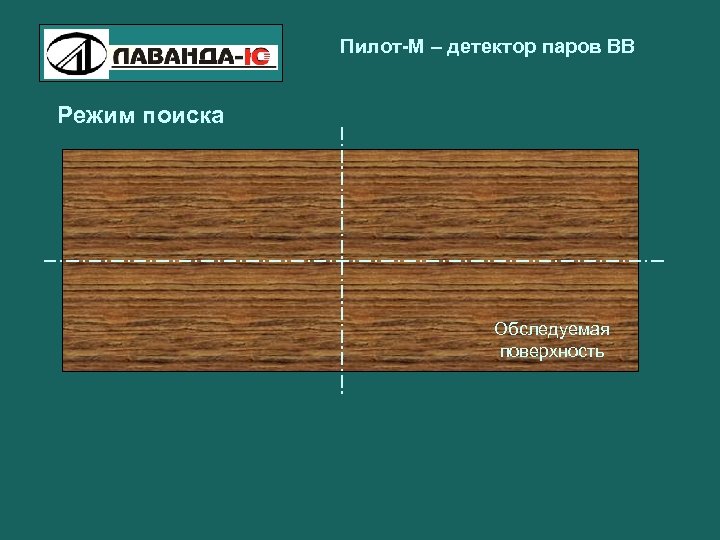

Пилот-М – детектор паров ВВ Режим поиска Обследуемая поверхность Пилот-М – детектор паров ВВ Режим поиска Обследуемая поверхность

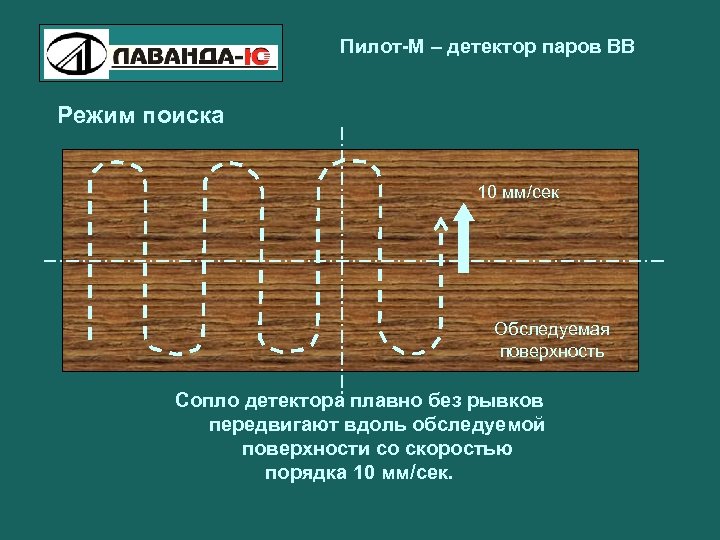

Пилот-М – детектор паров ВВ Режим поиска 10 мм/сек Обследуемая поверхность Сопло детектора плавно Пилот-М – детектор паров ВВ Режим поиска 10 мм/сек Обследуемая поверхность Сопло детектора плавно без рывков передвигают вдоль обследуемой поверхности со скоростью порядка 10 мм/сек.

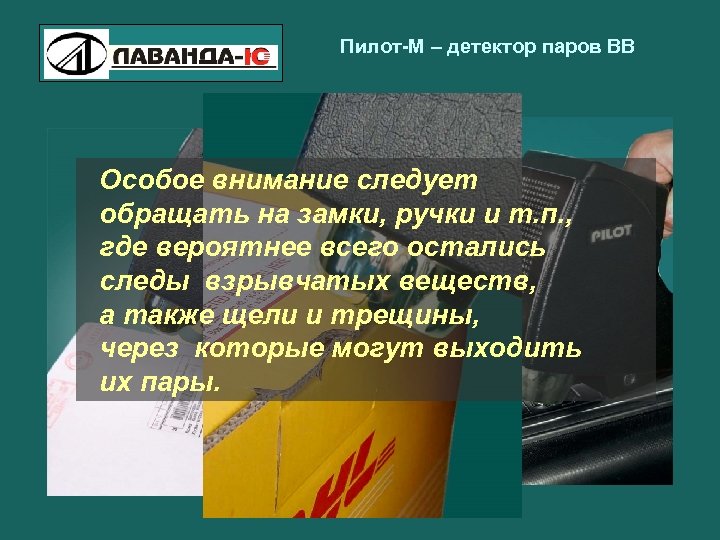

Пилот-М – детектор паров ВВ Особое внимание следует обращать на замки, ручки и т. Пилот-М – детектор паров ВВ Особое внимание следует обращать на замки, ручки и т. п. , где вероятнее всего остались следы взрывчатых веществ, а также щели и трещины, через которые могут выходить их пары.

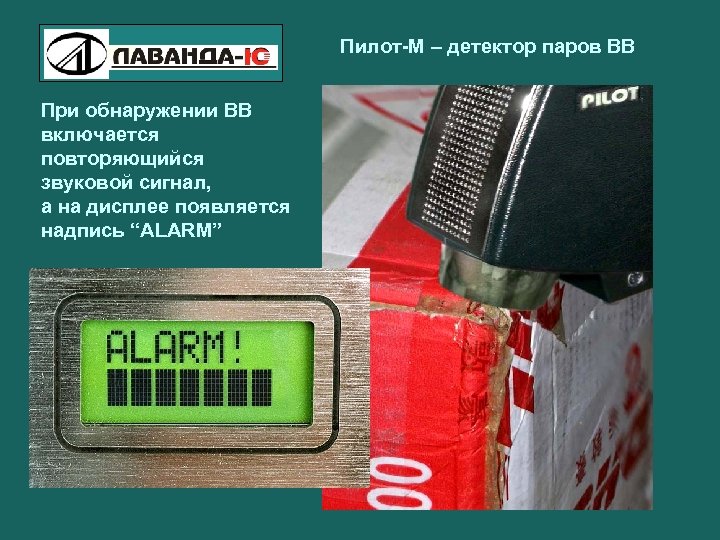

Пилот-М – детектор паров ВВ При обнаружении ВВ включается повторяющийся звуковой сигнал, а на Пилот-М – детектор паров ВВ При обнаружении ВВ включается повторяющийся звуковой сигнал, а на дисплее появляется надпись “ALARM”

Пилот-М – детектор паров ВВ Чем выше концентрация паров ВВ -тем выше тон звукового Пилот-М – детектор паров ВВ Чем выше концентрация паров ВВ -тем выше тон звукового сигнала!
