Пиление заготовок из древесины Технология 5 класс МБОУ «СШ № 12» Учитель: Шудраков Николай Николаевич
Инструменты для пиления Ручные пилы: а) лучковая пила б) столярная ножовка в) выкружная пила
Инструменты для пиления Поперечное пиление Зубья пилы для поперечного пиления: а – форма зубьев; б – вид разведенных зубьев; в – процесс пиления
Инструменты для пиления Продольное пиление Зубья пилы для продольного пиления: а – форма зубьев; б – вид разведенных зубьев; в – процесс пиления
Угол наклона пилы при пилении Тонкие заготовки из древесины и фанеры 15 ° Толстые пиломатериалы 30… 45 °
Приспособления для пиления Верхний и нижний упор: 1 – верхний упор 2 – основание 3 – заготовка 4 – нижний упор 5 – ножевка 6 – верстак
Приспособления для пиления Пиление в стусле: 1 – стусло 2 – прижимной винт 3 – заготовка 4 – пропилы
Электроинструменты для пиления Электро- или бензопилы 1 – цепь 2 – шина 3 – рычаг цепи 4 – крышка звездочки 5 цепной передачи 5 – курковый выключатель 6 – крышка масляного бака 7 – упорная угловая рукоятка 8 – стопор цепи (предохранитель) 8 7 6 4 2 3 1

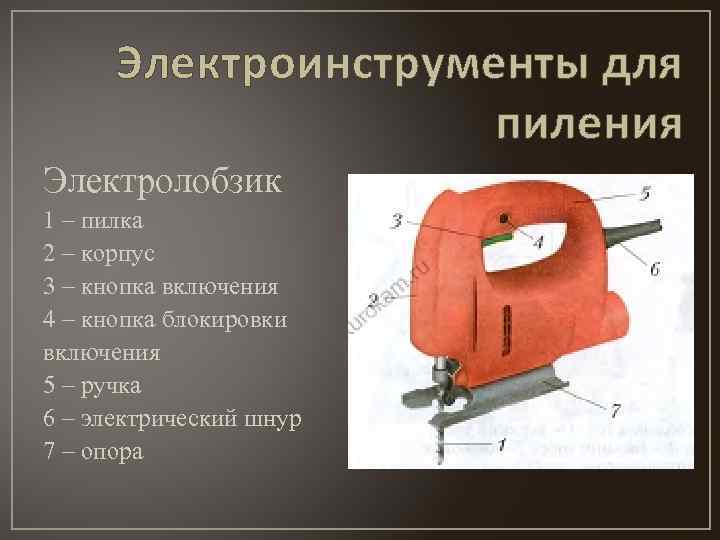

Электроинструменты для пиления Электролобзик 1 – пилка 2 – корпус 3 – кнопка включения 4 – кнопка блокировки включения 5 – ручка 6 – электрический шнур 7 – опора
Электроинструменты для пиления Схема обработки заготовки из древесины на клуглопильном станке (циркулярная пила) 1 – заготовка 2 – круглая пила 3 – стол станка 4 – упор

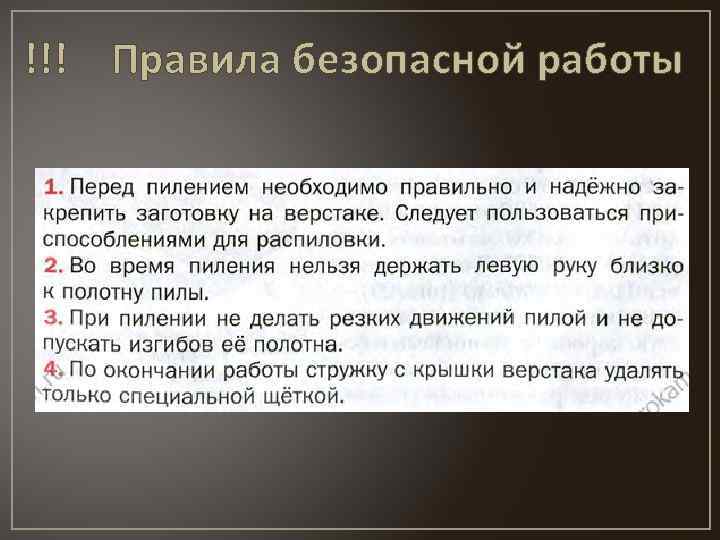

!!! Правила безопасной работы

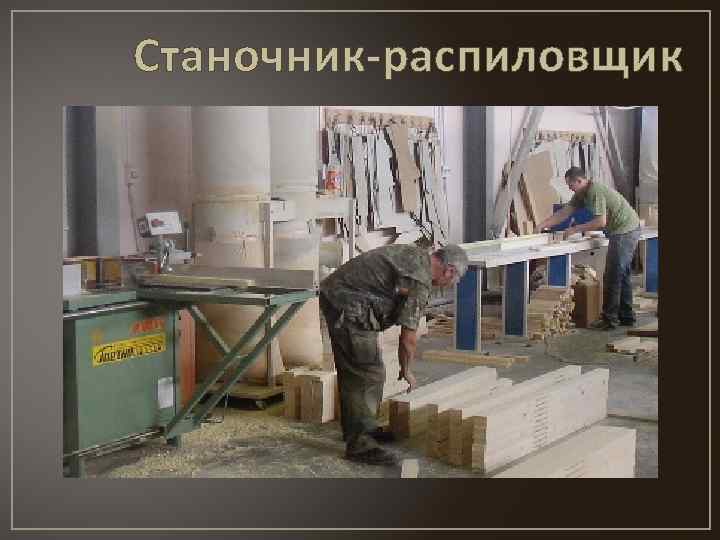

Станочник-распиловщик
