Пичкобий И. Е. Писанка Е. Ю. ПБ-319 РЯДЫ ЗНАЧЕНИЙ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ

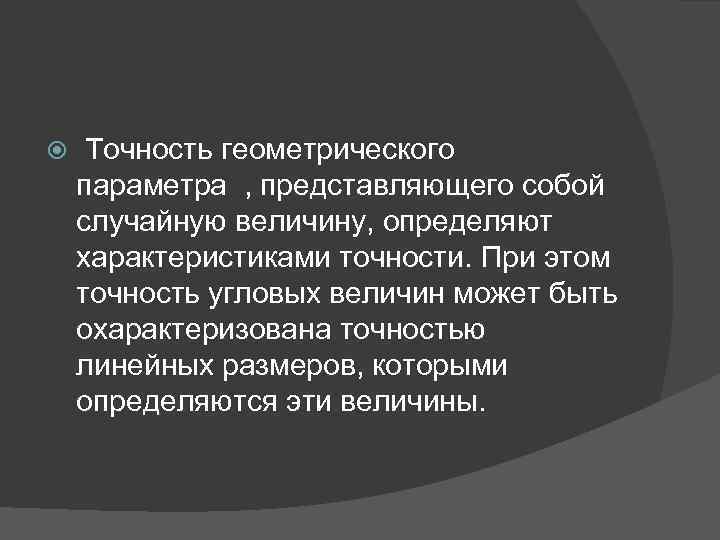

Точность геометрического параметра , представляющего собой случайную величину, определяют характеристиками точности. При этом точность угловых величин может быть охарактеризована точностью линейных размеров, которыми определяются эти величины.

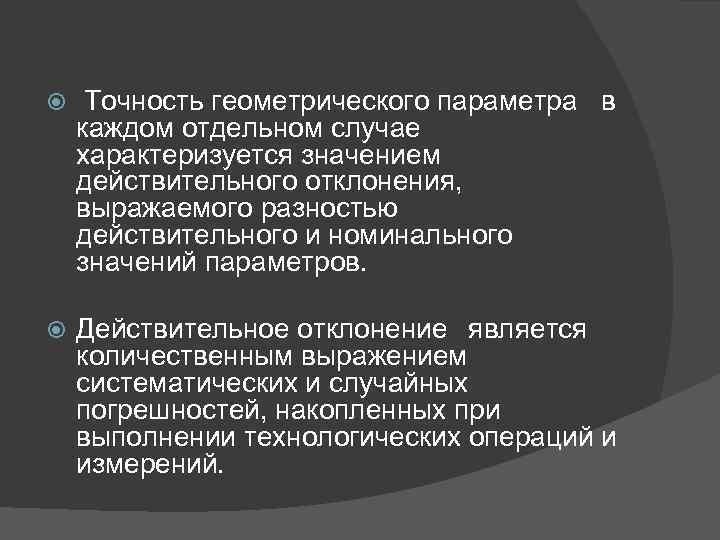

Точность геометрического параметра в каждом отдельном случае характеризуется значением действительного отклонения, выражаемого разностью действительного и номинального значений параметров. Действительное отклонение является количественным выражением систематических и случайных погрешностей, накопленных при выполнении технологических операций и измерений.
Точность геометрических параметров в стандартах и других нормативных документах, а также на рабочих чертежах характеризуется минимальным и максимальным предельными размерами, нижним и верхним предельными отклонениями от номинального значения, допуском и отклонением середины поля допуска от номинального значения параметра . Половина допуска является предельным отклонением параметра от середины поля допуска .

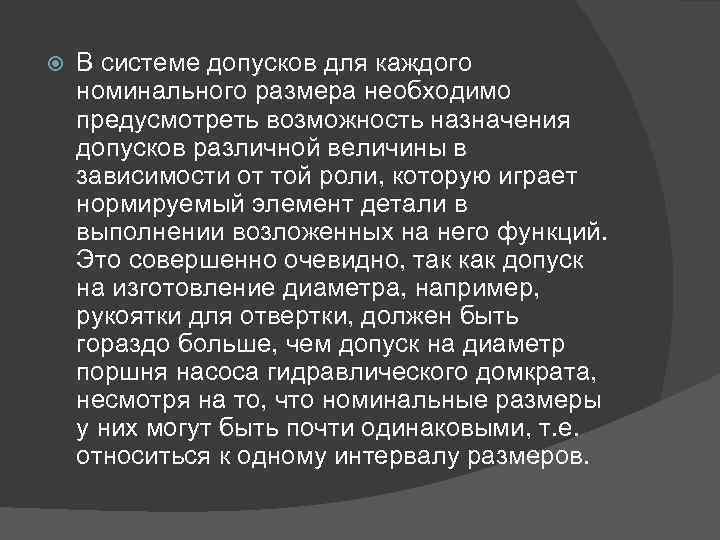

В системе допусков для каждого номинального размера необходимо предусмотреть возможность назначения допусков различной величины в зависимости от той роли, которую играет нормируемый элемент детали в выполнении возложенных на него функций. Это совершенно очевидно, так как допуск на изготовление диаметра, например, рукоятки для отвертки, должен быть гораздо больше, чем допуск на диаметр поршня насоса гидравлического домкрата, несмотря на то, что номинальные размеры у них могут быть почти одинаковыми, т. е. относиться к одному интервалу размеров.

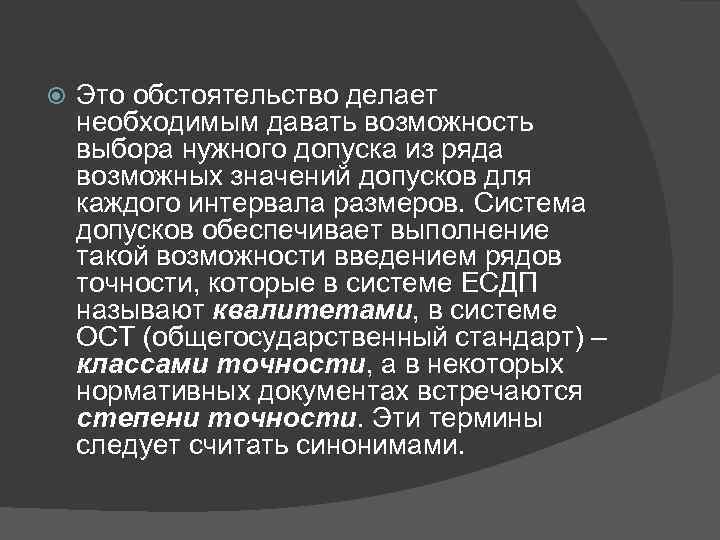

Это обстоятельство делает необходимым давать возможность выбора нужного допуска из ряда возможных значений допусков для каждого интервала размеров. Система допусков обеспечивает выполнение такой возможности введением рядов точности, которые в системе ЕСДП называют квалитетами, в системе ОСТ (общегосударственный стандарт) – классами точности, а в некоторых нормативных документах встречаются степени точности. Эти термины следует считать синонимами.
Квалитет (класс точности, степень точности) – это совокупность допусков, соответствующих одному уровню точности для всех номинальных размеров. Значение допуска в каждом из квалитетов характеризуется коэффициентом точности а – число единиц допуска, зависящее от качества изготовления (квалитета) и не зависящее от номинального размера. Число единиц допуска (а) – постоянное для каждого квалитета и при переходе от одного квалитета к другому, с 5–го по 17, изменяется приблизительно по геометрической прогрессии со знаменателем приблизительно равному 1. 6

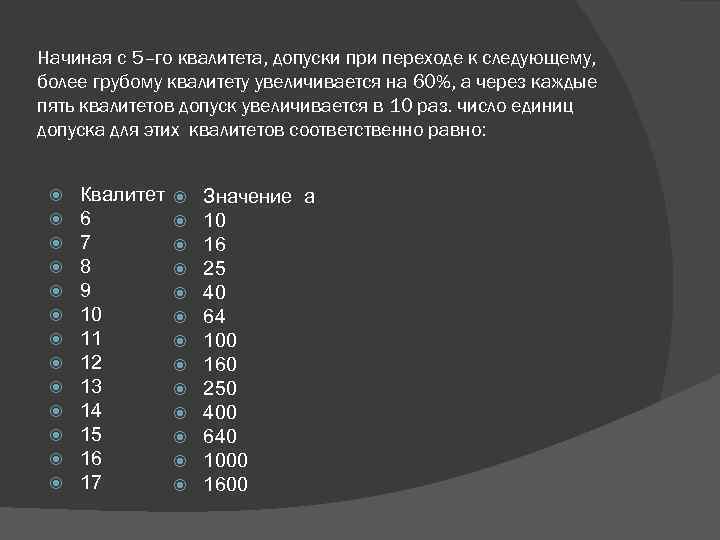

Начиная с 5–го квалитета, допуски при переходе к следующему, более грубому квалитету увеличивается на 60%, а через каждые пять квалитетов допуск увеличивается в 10 раз. число единиц допуска для этих квалитетов соответственно равно: Квалитет 6 7 8 9 10 11 12 13 14 15 16 17 Значение а 10 16 25 40 64 100 160 250 400 640 1000 1600

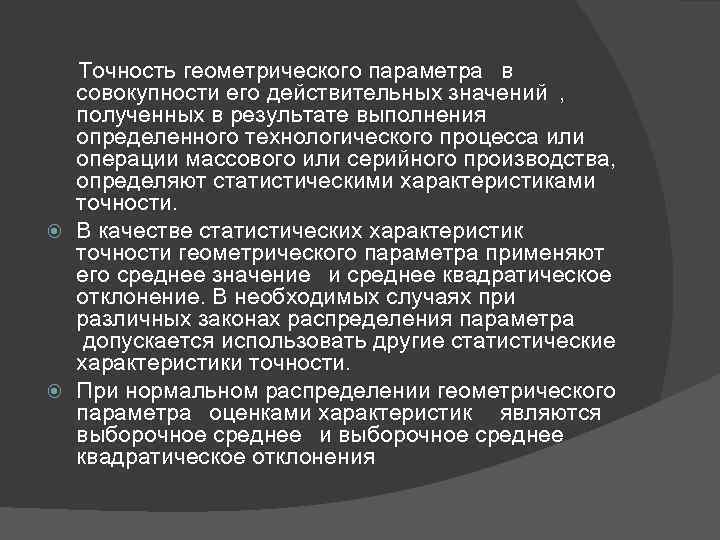

Точность геометрического параметра в совокупности его действительных значений , полученных в результате выполнения определенного технологического процесса или операции массового или серийного производства, определяют статистическими характеристиками точности. В качестве статистических характеристик точности геометрического параметра применяют его среднее значение и среднее квадратическое отклонение. В необходимых случаях при различных законах распределения параметра допускается использовать другие статистические характеристики точности. При нормальном распределении геометрического параметра оценками характеристик являются выборочное среднее и выборочное среднее квадратическое отклонения

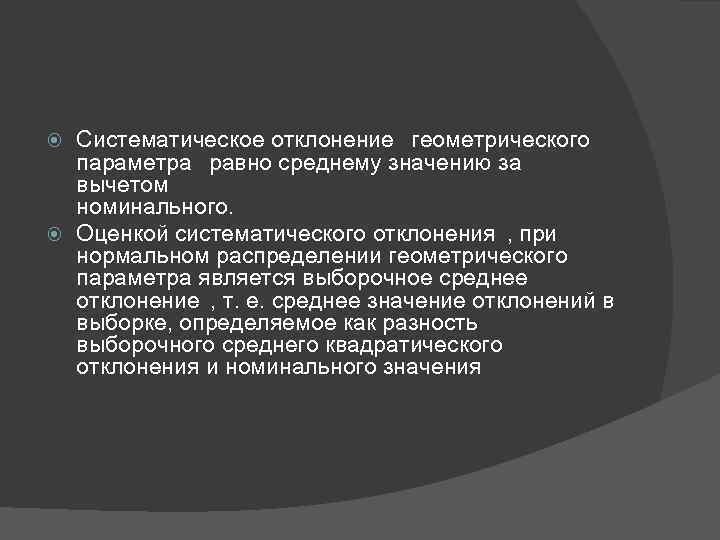

Систематическое отклонение геометрического параметра равно среднему значению за вычетом номинального. Оценкой систематического отклонения , при нормальном распределении геометрического параметра является выборочное среднее отклонение , т. е. среднее значение отклонений в выборке, определяемое как разность выборочного среднего квадратического отклонения и номинального значения

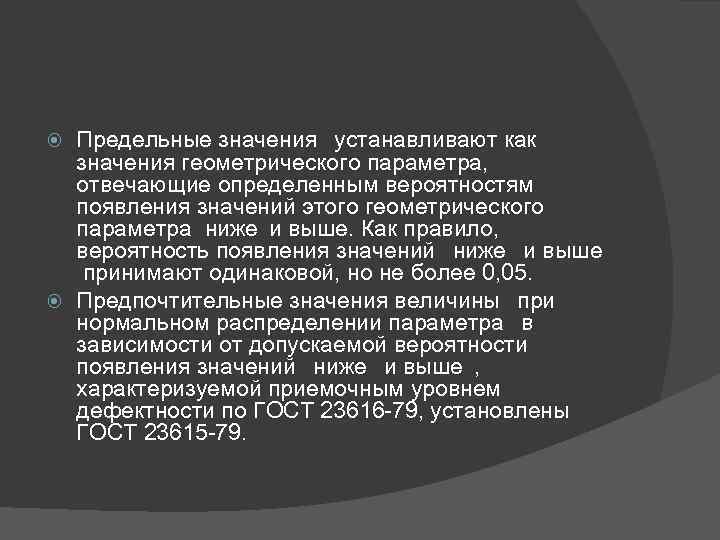

Предельные значения устанавливают как значения геометрического параметра, отвечающие определенным вероятностям появления значений этого геометрического параметра ниже и выше. Как правило, вероятность появления значений ниже и выше принимают одинаковой, но не более 0, 05. Предпочтительные значения величины при нормальном распределении параметра в зависимости от допускаемой вероятности появления значений ниже и выше , характеризуемой приемочным уровнем дефектности по ГОСТ 23616 -79, установлены ГОСТ 23615 -79.
