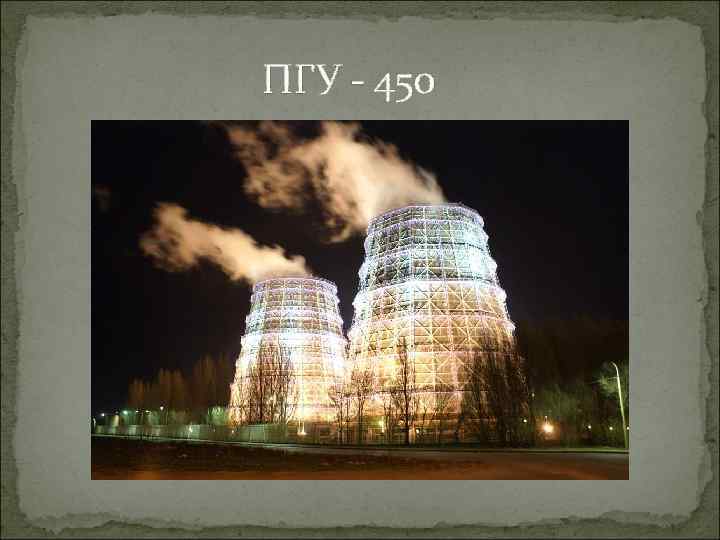

ПГУ - 450

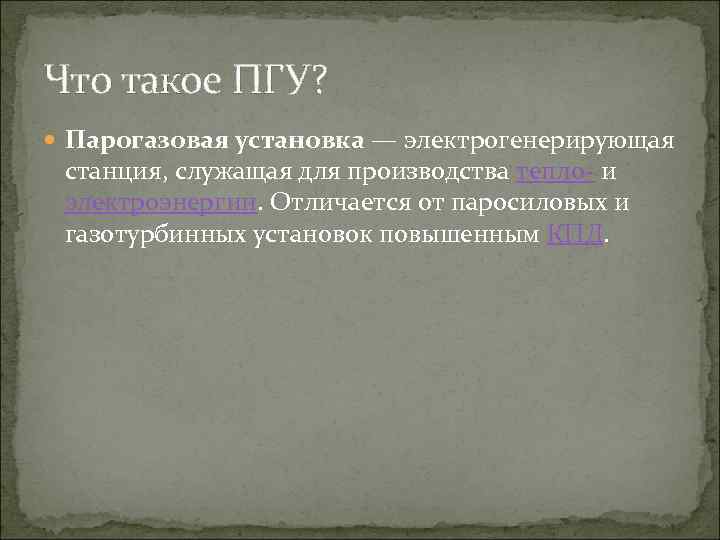

Что такое ПГУ? Парогазовая установка — электрогенерирующая станция, служащая для производства тепло- и электроэнергии. Отличается от паросиловых и газотурбинных установок повышенным КПД.

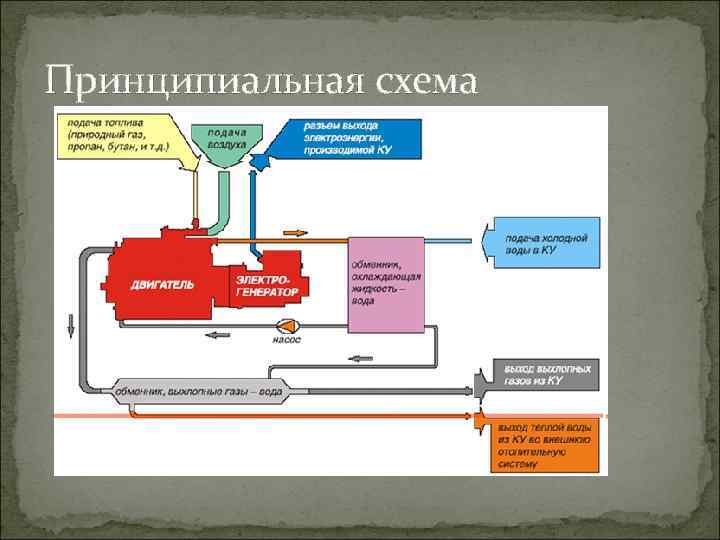

Принципиальная схема

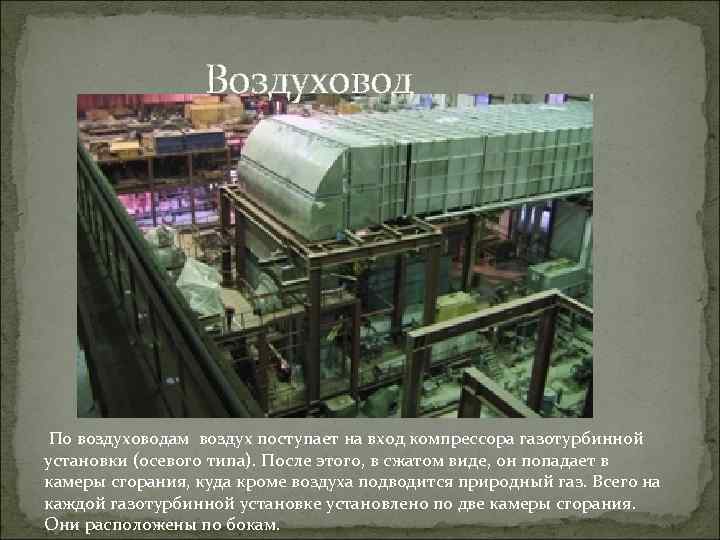

Воздуховод По воздуховодам воздух поступает на вход компрессора газотурбинной установки (осевого типа). После этого, в сжатом виде, он попадает в камеры сгорания, куда кроме воздуха подводится природный газ. Всего на каждой газотурбинной установке установлено по две камеры сгорания. Они расположены по бокам.
Камера сгорания и горелки На каждой камере сгорания установлено по 8 газовых горелок. В камерах сгорания происходит процесс горения газовоздушной смеси и выделение тепловой энергии. Вот как выглядят камеры сгорания "изнутри" - как раз там, где непрерывно горит пламя. Стенки камер выложены огнеупорной футеровкой. В нижней части камеры сгорания расположено маленькое смотровое окошечко, позволяющее наблюдать происходящие в камере сгорания процессы.
ГТУ и электрогенератор Далее раскаленные продукты сгорания поступают на газовую турбину и раскручивают ее. Воздушный компрессор и газовая турбина находятся на одном и том же валу, и часть крутящего момента турбины используется для привода компрессора. Турбина производит больше работы, чем требуется для привода компрессора, и избыток этой работы используется для привода "полезной нагрузки". В качестве такой нагрузки используется электрогенератор электрической мощностью 150 МВт - именно в нем вырабатывается электроэнергия. Электрогенератор также находится на одном валу с компрессором и турбиной.

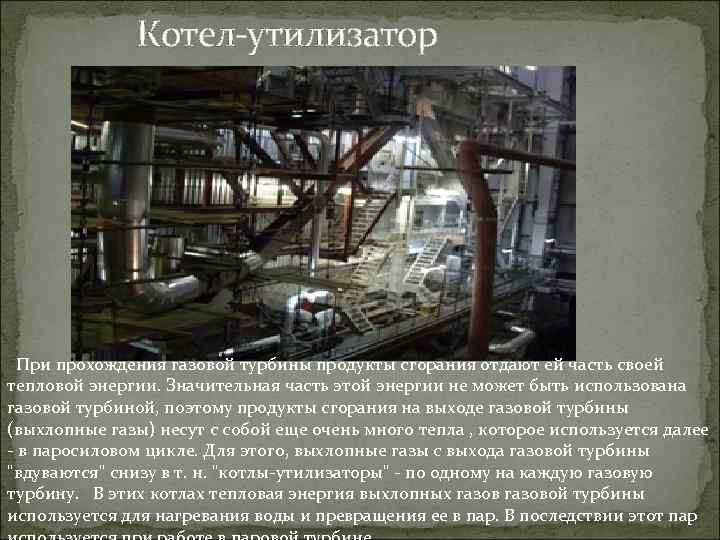

Котел-утилизатор При прохождения газовой турбины продукты сгорания отдают ей часть своей тепловой энергии. Значительная часть этой энергии не может быть использована газовой турбиной, поэтому продукты сгорания на выходе газовой турбины (выхлопные газы) несут с собой еще очень много тепла , которое используется далее - в паросиловом цикле. Для этого, выхлопные газы с выхода газовой турбины "вдуваются" снизу в т. н. "котлы-утилизаторы" - по одному на каждую газовую турбину. В этих котлах тепловая энергия выхлопных газовой турбины используется для нагревания воды и превращения ее в пар. В последствии этот пар

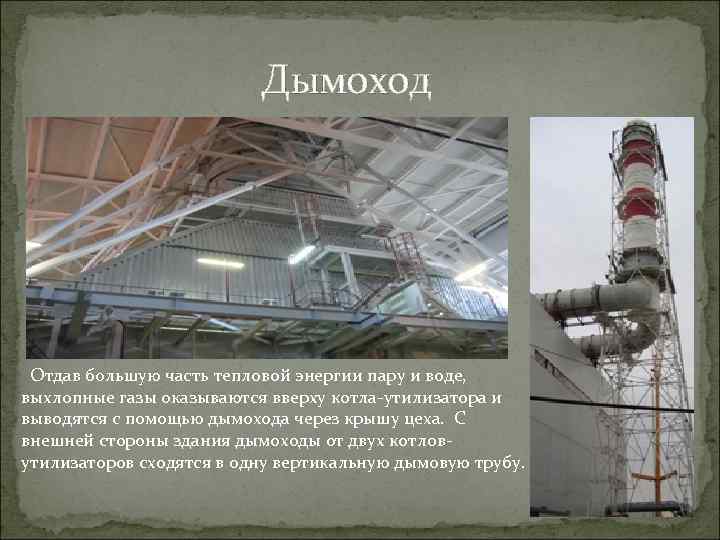

Дымоход Отдав большую часть тепловой энергии пару и воде, выхлопные газы оказываются вверху котла-утилизатора и выводятся с помощью дымохода через крышу цеха. С внешней стороны здания дымоходы от двух котловутилизаторов сходятся в одну вертикальную дымовую трубу.

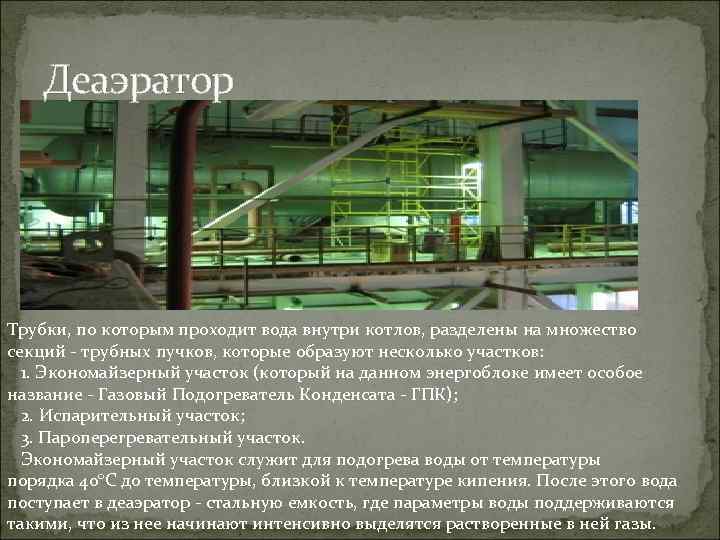

Деаэратор Трубки, по которым проходит вода внутри котлов, разделены на множество секций - трубных пучков, которые образуют несколько участков: 1. Экономайзерный участок (который на данном энергоблоке имеет особое название - Газовый Подогреватель Конденсата - ГПК); 2. Испарительный участок; 3. Пароперегревательный участок. Экономайзерный участок служит для подогрева воды от температуры порядка 40°С до температуры, близкой к температуре кипения. После этого вода поступает в деаэратор - стальную емкость, где параметры воды поддерживаются такими, что из нее начинают интенсивно выделятся растворенные в ней газы.

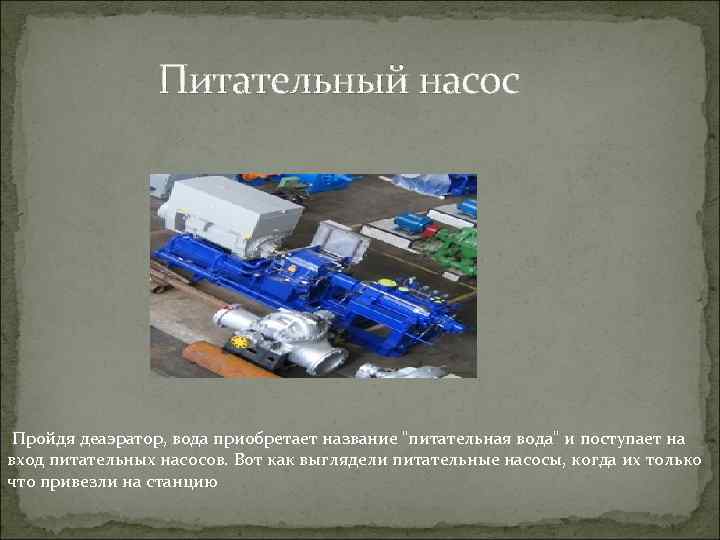

Питательный насос Пройдя деаэратор, вода приобретает название "питательная вода" и поступает на вход питательных насосов. Вот как выглядели питательные насосы, когда их только что привезли на станцию

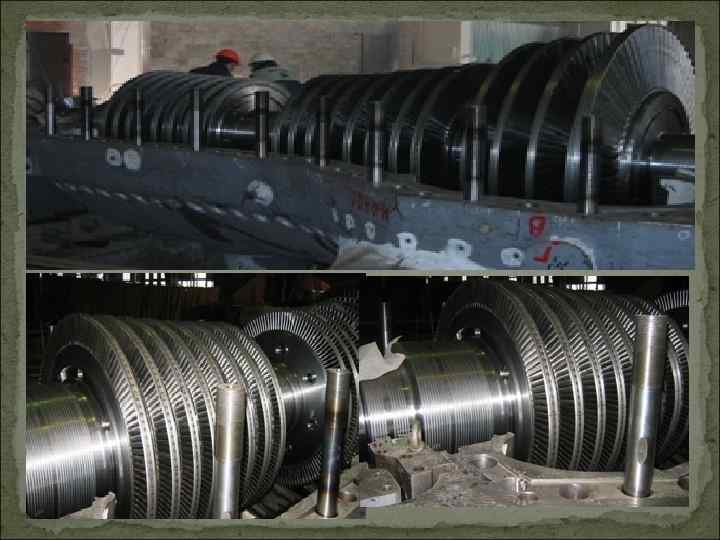

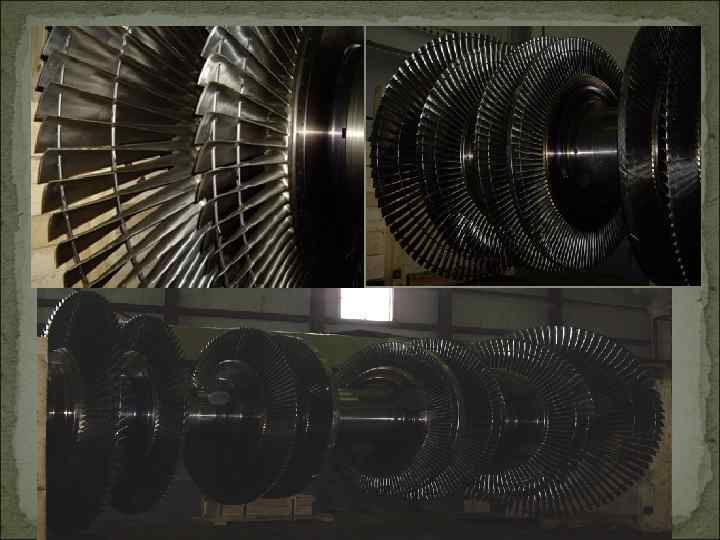

Паровая турбина После пароперегревательного участка пар из одного котла-утилизатора смешивается с таким же паром второго котла-утилизатора и поступает на турбину. Паровая турбина имеет 2 цилиндра - цилиндр высокого давления и цилиндр низкого давления. Цилиндр низкого давления - двухпоточный. В нем пар разделяется на 2 потока, работающих параллельно. В цилиндрах находятся

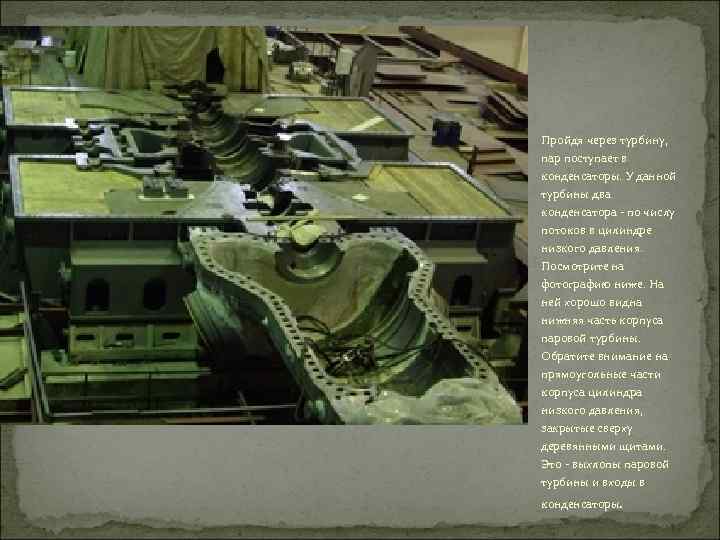

Пройдя через турбину, пар поступает в конденсаторы. У данной турбины два конденсатора - по числу потоков в цилиндре низкого давления. Посмотрите на фотографию ниже. На ней хорошо видна нижняя часть корпуса паровой турбины. Обратите внимание на прямоугольные части корпуса цилиндра низкого давления, закрытые сверху деревянными щитами. Это - выхлопы паровой турбины и входы в конденсаторы.
Конденсатор Пройдя через турбину, пар поступает в конденсаторы. Конденсатор устроен схоже с котлом-утилизатором. Внутри него находится множество трубок диаметром примерно 30 мм. Если мы откроем один из двух люков каждого конденсатора и заглянем внутрь, мы увидим "трубные доски. Сквозь эти трубки протекает охлаждающая вода, которая называется технической водой. Пар с выхлопа паровой турбины оказывается в пространстве между трубками снаружи них и, отдавая остаточное тепло технической воде через стенки трубок, конденсируется на их поверхности. Конденсат пара стекает вниз, накапливается в конденсатосборниках (в нижней части кондесаторов), после чего попадает на вход конденсатных насосов.
