ПЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ СОЗДАНИЯ ГОСУДАРСТВЕННЫХ ГЕОЛОГИЧЕСКИХ КАРТ В. Л. Масайтис, Л. Н. Шарпенок, Е. А. ПЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ СОЗДАНИЯ ГОСУДАРСТВЕННЫХ ГЕОЛОГИЧЕСКИХ КАРТ В. Л. Масайтис, Л. Н. Шарпенок, Е. А. Кухаренко, А. Е. Костин (ФГУП «ВСЕГЕИ» )

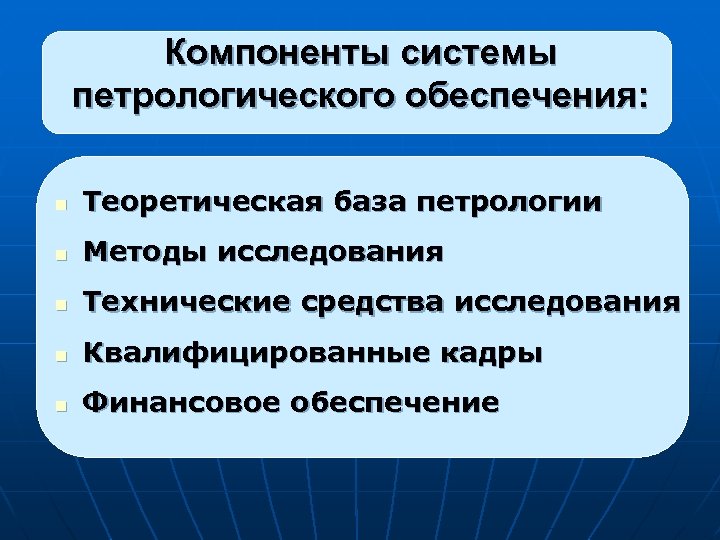

Компоненты системы петрологического обеспечения: n Теоретическая база петрологии n Методы исследования n Технические средства Компоненты системы петрологического обеспечения: n Теоретическая база петрологии n Методы исследования n Технические средства исследования n Квалифицированные кадры n Финансовое обеспечение

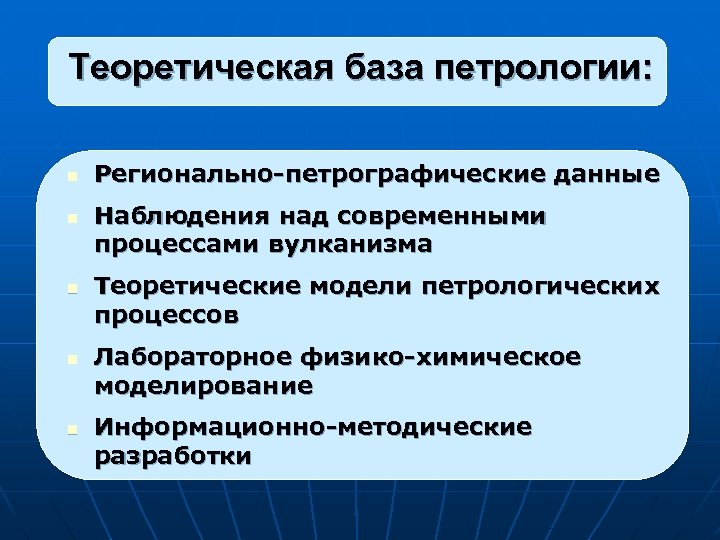

Теоретическая база петрологии: n n n Регионально-петрографические данные Наблюдения над современными процессами вулканизма Теоретические Теоретическая база петрологии: n n n Регионально-петрографические данные Наблюдения над современными процессами вулканизма Теоретические модели петрологических процессов Лабораторное физико-химическое моделирование Информационно-методические разработки

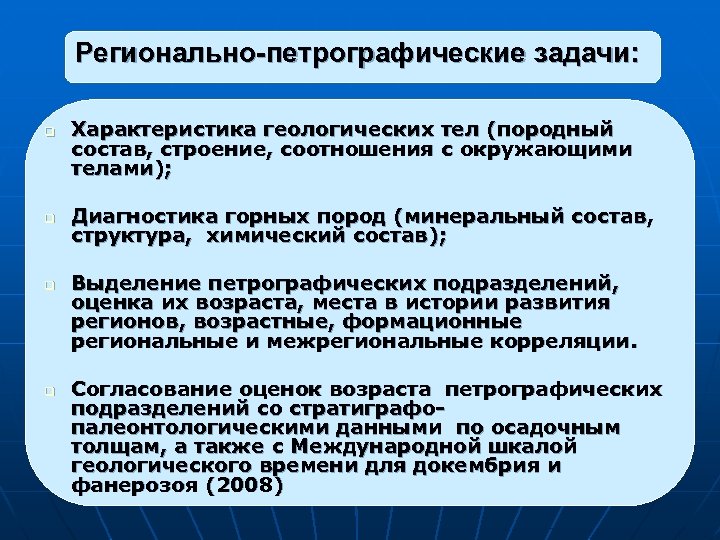

Регионально-петрографические задачи: Характеристика геологических тел (породный состав, строение, соотношения с окружающими телами); q Диагностика Регионально-петрографические задачи: Характеристика геологических тел (породный состав, строение, соотношения с окружающими телами); q Диагностика горных пород (минеральный состав, структура, химический состав); q Выделение петрографических подразделений, оценка их возраста, места в истории развития регионов, возрастные, формационные региональные и межрегиональные корреляции. q Согласование оценок возраста петрографических подразделений со стратиграфопалеонтологическими данными по осадочным толщам, а также с Международной шкалой геологического времени для докембрия и фанерозоя (2008) q

Информационно-методические задачи: § § § Разработка диагностических признаков, классификации и номенклатуры кристаллических пород различных Информационно-методические задачи: § § § Разработка диагностических признаков, классификации и номенклатуры кристаллических пород различных типов; Разработка принципов представления петрографических подразделений различных рангов и их корреляции на цифровой основе; Разработка терминологической базы серийных легенд и ее унификации; Разработка принципов составления, взаимной увязки и оформления серийных легенд, в том числе для бесшовных карт; Совершенствование нормативных документов, определяющих подготовку серийных легенд и составление Госгеолкарт.

ТAS -диаграмма ТAS -диаграмма

ГЕОЛОГИЧЕСКИЙ СЛОВАРЬ В ТРЕХ ТОМАХ ТРЕТЬЕ ИЗДАНИЕ, ПЕРЕРАБОТАННОЕ И ДОПОЛНЕННОЕ 24 500 ТЕРМИНОВ ГЕОЛОГИЧЕСКИЙ СЛОВАРЬ В ТРЕХ ТОМАХ ТРЕТЬЕ ИЗДАНИЕ, ПЕРЕРАБОТАННОЕ И ДОПОЛНЕННОЕ 24 500 ТЕРМИНОВ

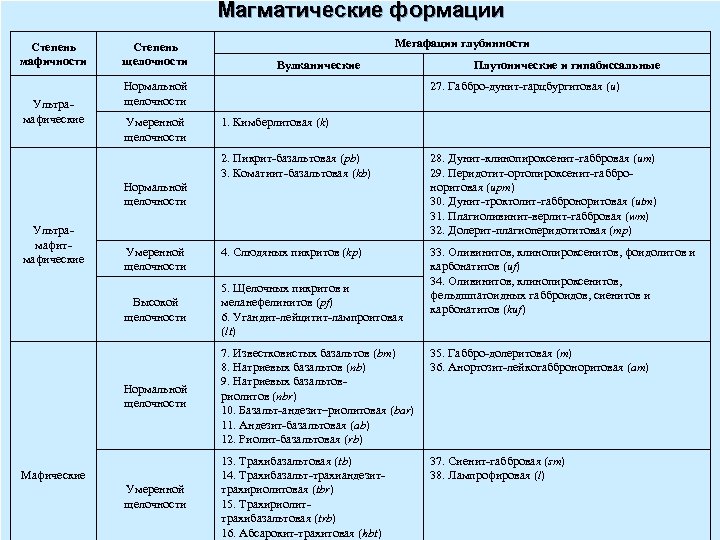

Магматические формации Степень мафичности Ультрамафические Степень щелочности Мегафации глубинности Вулканические Нормальной щелочности Умеренной щелочности Магматические формации Степень мафичности Ультрамафические Степень щелочности Мегафации глубинности Вулканические Нормальной щелочности Умеренной щелочности Плутонические и гипабиссальные 27. Габбро-дунит-гарцбургитовая (u) 1. Кимберлитовая (k) 2. Пикрит-базальтовая (pb) 3. Коматиит-базальтовая (kb) 28. Дунит-клинопироксенит-габбровая (um) 29. Перидотит-ортопироксенит-габброноритовая (upm) 30. Дунит-троктолит-габброноритовая (utm) 31. Плагиоливинит-верлит-габбровая (wm) 32. Долерит-плагиоперидотитовая (mp) 4. Слюдяных пикритов (kp) 33. Оливинитов, клинопироксенитов, фоидолитов и карбонатитов (uf) 34. Оливинитов, клинопироксенитов, фельдшпатоидных габброидов, сиенитов и карбонатитов (kuf) Нормальной щелочности Ультрамафитмафические Умеренной щелочности Высокой щелочности 5. Щелочных пикритов и меланефелинитов (pf) 6. Угандит-лейцитит-лампроитовая (lt) 35. Габбро-долеритовая (m) 36. Анортозит-лейкогабброноритовая (am) Нормальной щелочности 7. Известковистых базальтов (bm) 8. Натриевых базальтов (nb) 9. Натриевых базальтовриолитов (nbr) 10. Базальт-андезит–риолитовая (bar) 11. Андезит-базальтовая (ab) 12. Риолит-базальтовая (rb) 37. Сиенит-габбровая (sm) 38. Лампрофировая (l) Умеренной щелочности 13. Трахибазальтовая (tb) 14. Трахибазальт-трахиандезиттрахириолитовая (tbr) 15. Трахириолиттрахибазальтовая (trb) 16. Абсарокит-трахитовая (hbt) Мафические

Вулканические формации (состав и структура) Вулканические формации (состав и структура)

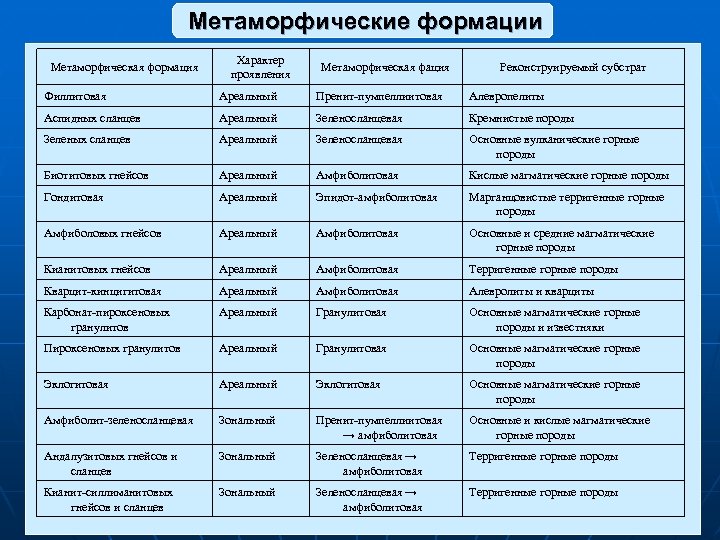

Метаморфические формации Метаморфическая формация Характер проявления Метаморфическая фация Реконструируемый субстрат Филлитовая Ареальный Пренит-пумпеллиитовая Алевропелиты Метаморфические формации Метаморфическая формация Характер проявления Метаморфическая фация Реконструируемый субстрат Филлитовая Ареальный Пренит-пумпеллиитовая Алевропелиты Аспидных сланцев Ареальный Зеленосланцевая Кремнистые породы Зеленых сланцев Ареальный Зеленосланцевая Основные вулканические горные породы Биотитовых гнейсов Ареальный Амфиболитовая Кислые магматические горные породы Гондитовая Ареальный Эпидот-амфиболитовая Марганцовистые терригенные горные породы Амфиболовых гнейсов Ареальный Амфиболитовая Основные и средние магматические горные породы Кианитовых гнейсов Ареальный Амфиболитовая Терригенные горные породы Кварцит-кинцигитовая Ареальный Амфиболитовая Алевролиты и кварциты Карбонат-пироксеновых гранулитов Ареальный Гранулитовая Основные магматические горные породы и известняки Пироксеновых гранулитов Ареальный Гранулитовая Основные магматические горные породы Эклогитовая Ареальный Эклогитовая Основные магматические горные породы Амфиболит-зеленосланцевая Зональный Пренит-пумпеллиитовая → амфиболитовая Основные и кислые магматические горные породы Андалузитовых гнейсов и сланцев Зональный Зеленосланцевая → амфиболитовая Терригенные горные породы Кианит-силлиманитовых гнейсов и сланцев Зональный Зеленосланцевая → амфиболитовая Терригенные горные породы

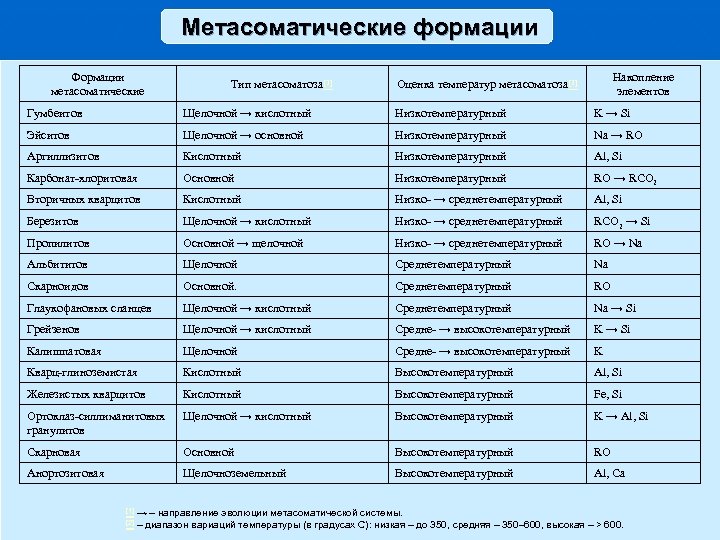

Метасоматические формации Формации метасоматические Тип метасоматоза [1] Накопление элементов Оценка температур метасоматоза [2] Гумбеитов Метасоматические формации Формации метасоматические Тип метасоматоза [1] Накопление элементов Оценка температур метасоматоза [2] Гумбеитов Щелочной → кислотный Низкотемпературный K → Si Эйситов Щелочной → основной Низкотемпературный Na → RO Аргиллизитов Кислотный Низкотемпературный Al, Si Карбонат-хлоритовая Основной Низкотемпературный RO → RCO 2 Вторичных кварцитов Кислотный Низко- → среднетемпературный Al, Si Березитов Щелочной → кислотный Низко- → среднетемпературный RCO 2 → Si Пропилитов Основной → щелочной Низко- → среднетемпературный RO → Na Альбититов Щелочной Среднетемпературный Na Скарноидов Основной. Среднетемпературный RO Глаукофановых сланцев Щелочной → кислотный Среднетемпературный Na → Si Грейзенов Щелочной → кислотный Средне- → высокотемпературный K → Si Калишпатовая Щелочной Средне- → высокотемпературный K Кварц-глиноземистая Кислотный Высокотемпературный Al, Si Железистых кварцитов Кислотный Высокотемпературный Fe, Si Ортоклаз-силлиманитовых гранулитов Щелочной → кислотный Высокотемпературный K → Al, Si Скарновая Основной Высокотемпературный RO Анортозитовая Щелочноземельный Высокотемпературный Al, Ca [1] [2] → – направление эволюции метасоматической системы. – диапазон вариаций температуры (в градусах C): низкая – до 350, средняя – 350– 600, высокая – > 600.

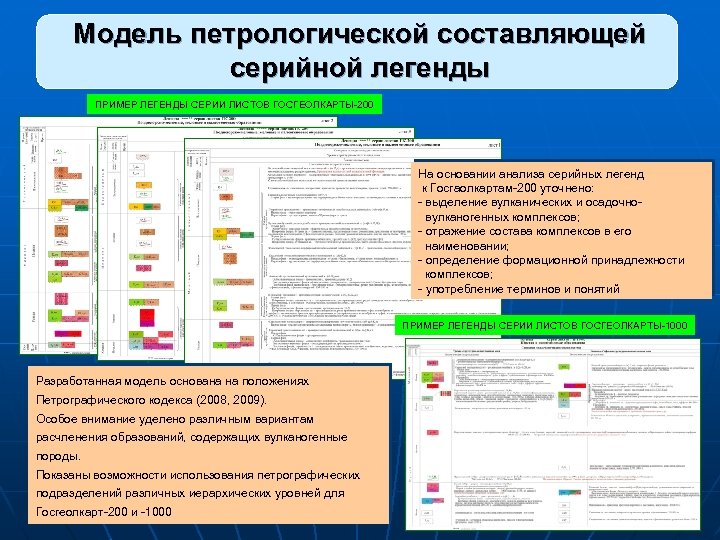

Модель петрологической составляющей серийной легенды ПРИМЕР ЛЕГЕНДЫ СЕРИИ ЛИСТОВ ГОСГЕОЛКАРТЫ-200 На основании анализа серийных Модель петрологической составляющей серийной легенды ПРИМЕР ЛЕГЕНДЫ СЕРИИ ЛИСТОВ ГОСГЕОЛКАРТЫ-200 На основании анализа серийных легенд к Госгаолкартам-200 уточнено: - выделение вулканических и осадочновулканогенных комплексов; - отражение состава комплексов в его наименовании; - определение формационной принадлежности комплексов; - употребление терминов и понятий ПРИМЕР ЛЕГЕНДЫ СЕРИИ ЛИСТОВ ГОСГЕОЛКАРТЫ-1000 Разработанная модель основана на положениях Петрографического кодекса (2008, 2009). Особое внимание уделено различным вариантам расчленения образований, содержащих вулканогенные породы. Показаны возможности использования петрографических подразделений различных иерархических уровней для Госгеолкарт-200 и -1000

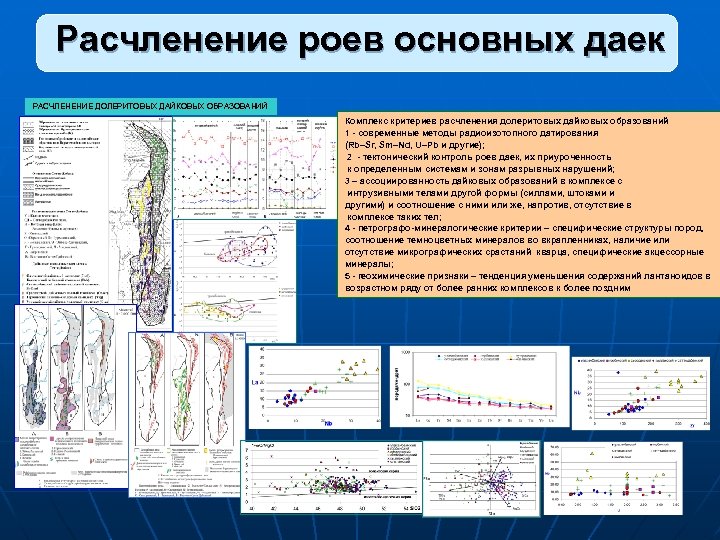

Расчленение роев основных даек РАСЧЛЕНЕНИЕ ДОЛЕРИТОВЫХ ДАЙКОВЫХ ОБРАЗОВАНИЙ Комплекс критериев расчленения долеритовых дайковых образований Расчленение роев основных даек РАСЧЛЕНЕНИЕ ДОЛЕРИТОВЫХ ДАЙКОВЫХ ОБРАЗОВАНИЙ Комплекс критериев расчленения долеритовых дайковых образований 1 - современные методы радиоизотопного датирования (Rb–Sr, Sm–Nd, U–Pb и другие); 2 - тектонический контроль роев даек, их приуроченность к определенным системам и зонам разрывных нарушений; 3 – ассоциированность дайковых образований в комплексе с интрузивными телами другой формы (силлами, штоками и другими) и соотношение с ними или же, напротив, отсутствие в комплексе таких тел; 4 - петрографо-минералогические критерии – специфические структуры пород, соотношение темноцветных минералов во вкрапленниках, наличие или отсутствие микрографических срастаний кварца, специфические акцессорные минералы; 5 - геохимические признаки – тенденция уменьшения содержаний лантаноидов в возрастном ряду от более ранних комплексов к более поздним

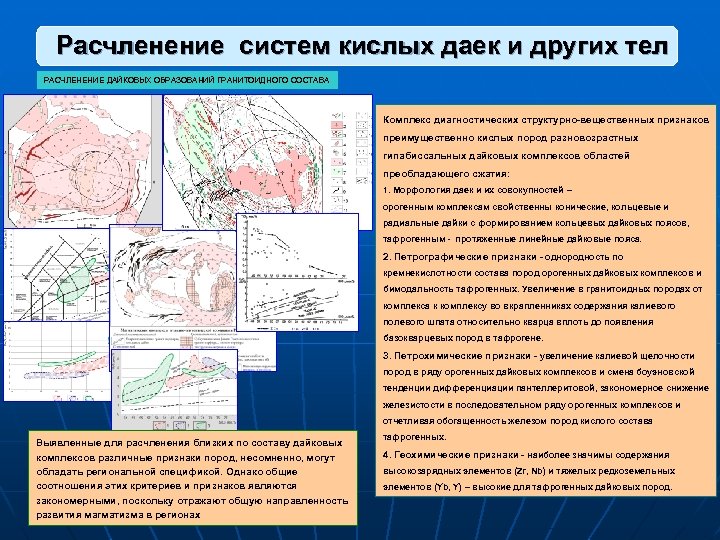

Расчленение систем кислых даек и других тел РАСЧЛЕНЕНИЕ ДАЙКОВЫХ ОБРАЗОВАНИЙ ГРАНИТОИДНОГО СОСТАВА Комплекс диагностических Расчленение систем кислых даек и других тел РАСЧЛЕНЕНИЕ ДАЙКОВЫХ ОБРАЗОВАНИЙ ГРАНИТОИДНОГО СОСТАВА Комплекс диагностических структурно-вещественных признаков преимущественно кислых пород разновозрастных гипабиссальных дайковых комплексов областей преобладающего сжатия: 1. Морфология даек и их совокупностей – орогенным комплексам свойственны конические, кольцевые и радиальные дайки с формированием кольцевых дайковых поясов, тафрогенным - протяженные линейные дайковые пояса. 2. Петрографические признаки - однородность по кремнекислотности состава пород орогенных дайковых комплексов и бимодальность тафрогенных. Увеличение в гранитоидных породах от комплекса к комплексу во вкрапленниках содержания калиевого полевого шпата относительно кварца вплоть до появления базокварцевых пород в тафрогене. 3. Петрохимические признаки - увеличение калиевой щелочности пород в ряду орогенных дайковых комплексов и смена боуэновской тенденции дифференциации пантеллеритовой, закономерное снижение железистости в последовательном ряду орогенных комплексов и отчетливая обогащенность железом пород кислого состава Выявленные для расчленения близких по составу дайковых комплексов различные признаки пород, несомненно, могут обладать региональной спецификой. Однако общие соотношения этих критериев и признаков являются закономерными, поскольку отражают общую направленность развития магматизма в регионах тафрогенных. 4. Геохимические признаки - наиболее значимы содержания высокозарядных элементов (Zr, Nb) и тяжелых редкоземельных элементов (Yb, Y) – высокие для тафрогенных дайковых пород.

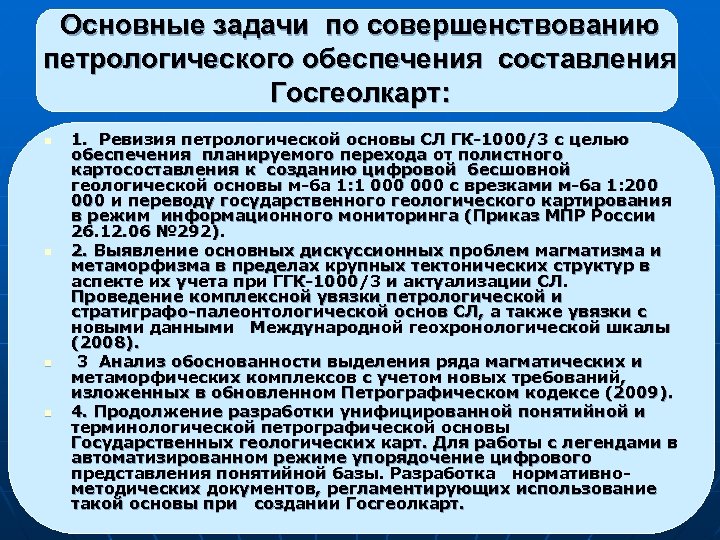

Основные задачи по совершенствованию петрологического обеспечения составления Госгеолкарт: n n 1. Ревизия петрологической основы Основные задачи по совершенствованию петрологического обеспечения составления Госгеолкарт: n n 1. Ревизия петрологической основы СЛ ГК-1000/3 с целью обеспечения планируемого перехода от полистного картосоставления к созданию цифровой бесшовной геологической основы м-ба 1: 1 000 с врезками м-ба 1: 200 000 и переводу государственного геологического картирования в режим информационного мониторинга (Приказ МПР России 26. 12. 06 № 292). 2. Выявление основных дискуссионных проблем магматизма и метаморфизма в пределах крупных тектонических структур в аспекте их учета при ГГК-1000/3 и актуализации СЛ. Проведение комплексной увязки петрологической и стратиграфо-палеонтологической основ СЛ, а также увязки с новыми данными Международной геохронологической шкалы (2008). 3 Анализ обоснованности выделения ряда магматических и метаморфических комплексов с учетом новых требований, изложенных в обновленном Петрографическом кодексе (2009). 4. Продолжение разработки унифицированной понятийной и терминологической петрографической основы Государственных геологических карт. Для работы с легендами в автоматизированном режиме упорядочение цифрового представления понятийной базы. Разработка нормативнометодических документов, регламентирующих использование такой основы при создании Госгеолкарт.

Спасибо за внимание! Спасибо за внимание!
