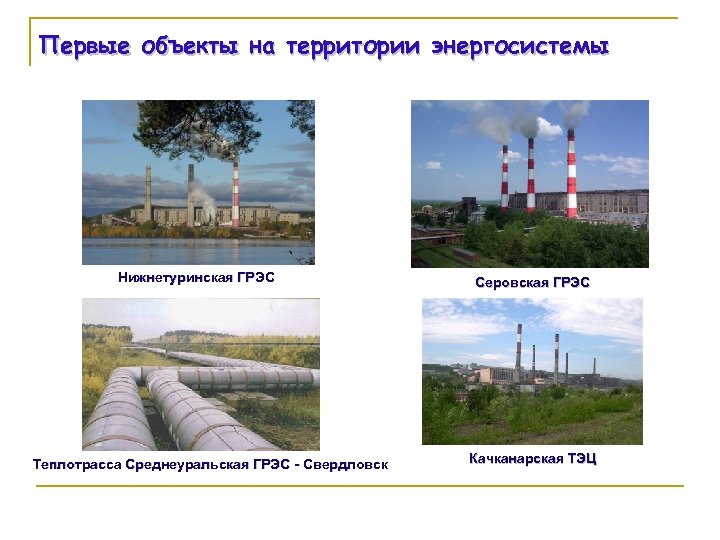

Первые объекты на территории энергосистемы Нижнетуринская ГРЭС Теплотрасса Среднеуральская ГРЭС - Свердловск Серовская ГРЭС Первые объекты на территории энергосистемы Нижнетуринская ГРЭС Теплотрасса Среднеуральская ГРЭС - Свердловск Серовская ГРЭС Качканарская ТЭЦ

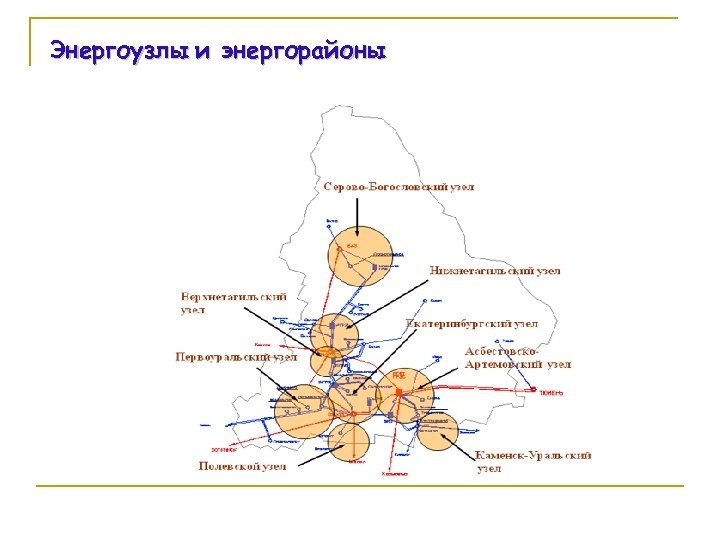

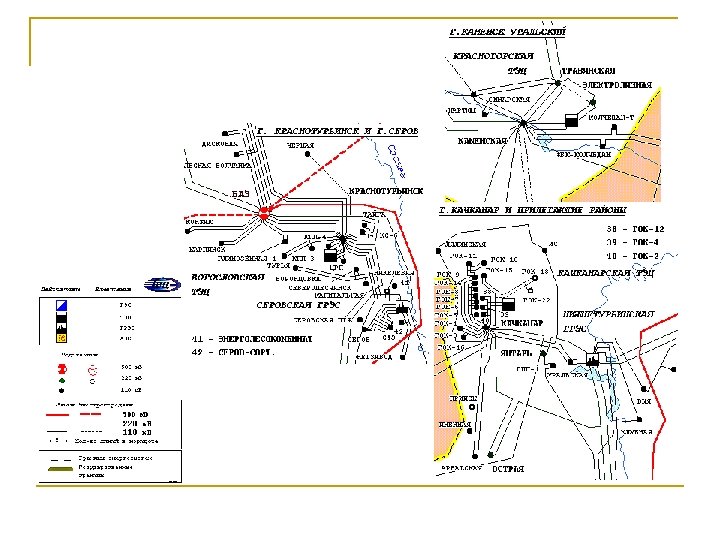

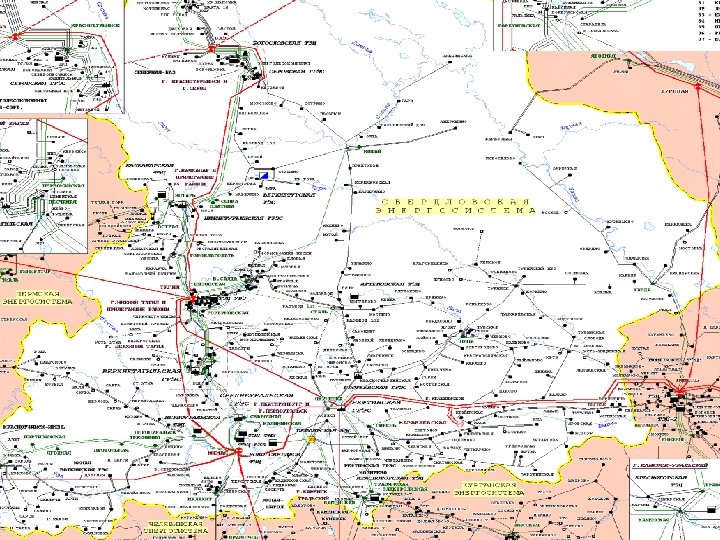

Энергоузлы и энергорайоны Энергоузлы и энергорайоны

Максимумы и минимумы нагрузки Электрическая нагрузка, МВт Прогноз по годам Отчет 2010 2011 2012 Максимумы и минимумы нагрузки Электрическая нагрузка, МВт Прогноз по годам Отчет 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 7980 8100 8210 8310 7650 7840 8020 8090 Максимальный вариант 6641 6760 6990 7180 7390 7570 7790 Минимальный вариант 6641 6720 6870 7050 7160 7320 7450

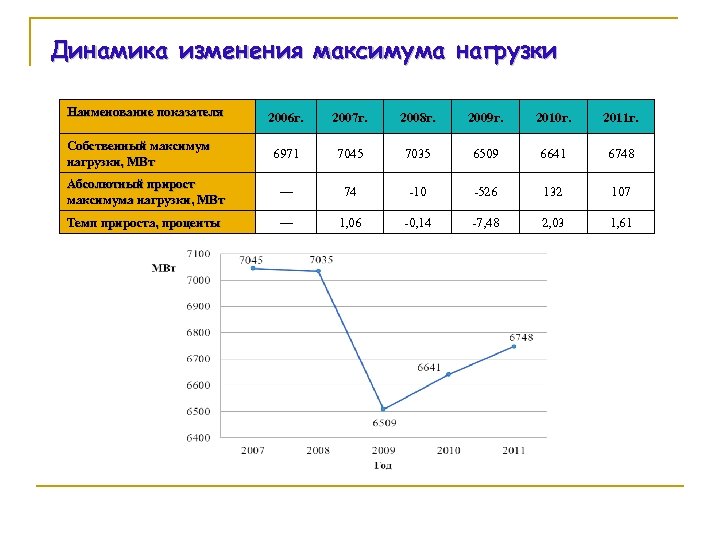

Динамика изменения максимума нагрузки Наименование показателя 2006 г. 2007 г. 2008 г. 2009 г. Динамика изменения максимума нагрузки Наименование показателя 2006 г. 2007 г. 2008 г. 2009 г. 2010 г. 2011 г. 6971 7045 7035 6509 6641 6748 Абсолютный прирост максимума нагрузки, МВт — 74 -10 -526 132 107 Темп прироста, проценты — 1, 06 -0, 14 -7, 48 2, 03 1, 61 Собственный максимум нагрузки, МВт

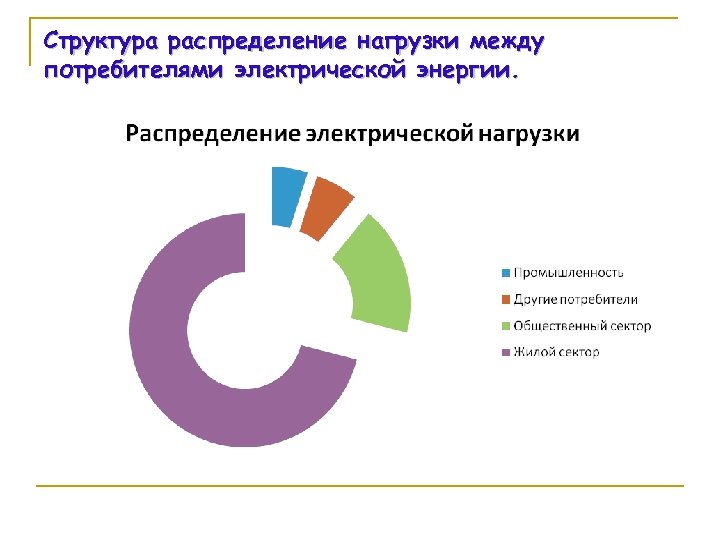

Структура распределение нагрузки между потребителями электрической энергии. Структура распределение нагрузки между потребителями электрической энергии.

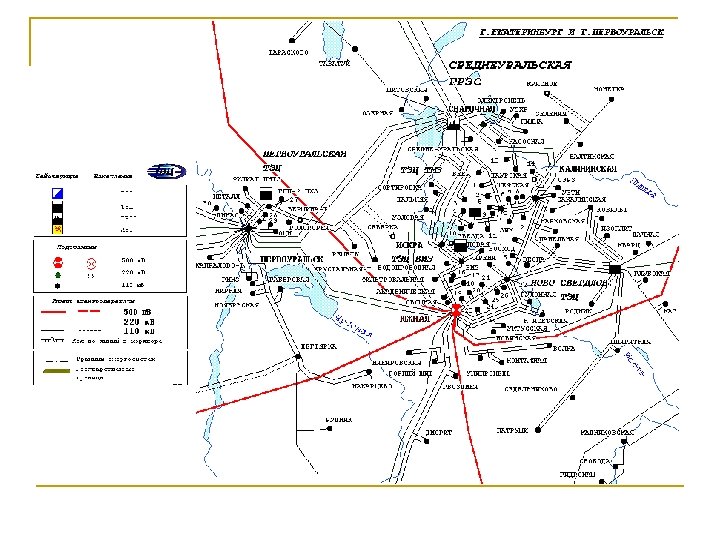

Потребление электрической мощности в центре обл. (г. Екатеринбург) Потребление электрической мощности в центре обл. (г. Екатеринбург)

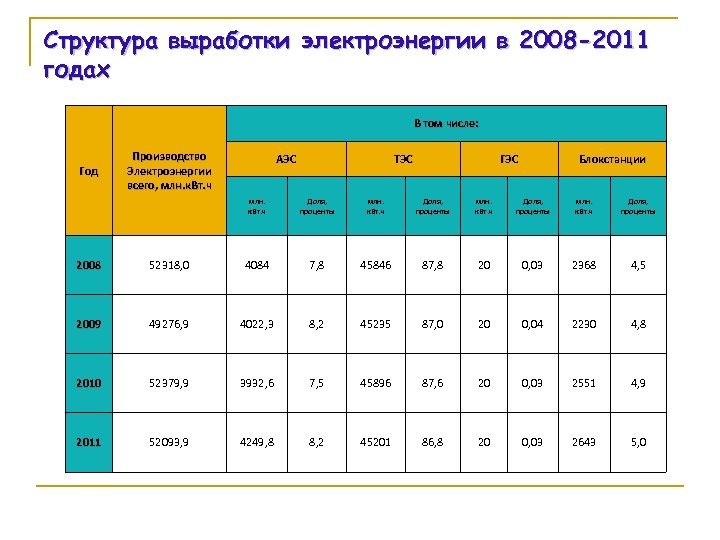

Структура выработки электроэнергии в 2008 -2011 годах В том числе: Год Производство Электроэнергии всего, Структура выработки электроэнергии в 2008 -2011 годах В том числе: Год Производство Электроэнергии всего, млн. к. Вт. ч АЭС ТЭС ГЭС Блокстанции млн. к. Вт. ч Доля, проценты проценты 2008 52318, 0 4084 7, 8 45846 87, 8 20 0, 03 2368 4, 5 2009 49276, 9 4022, 3 8, 2 45235 87, 0 20 0, 04 2230 4, 8 2010 52379, 9 3932, 6 7, 5 45896 87, 6 20 0, 03 2551 4, 9 2011 52093, 9 4249, 8 8, 2 45201 86, 8 20 0, 03 2643 5, 0

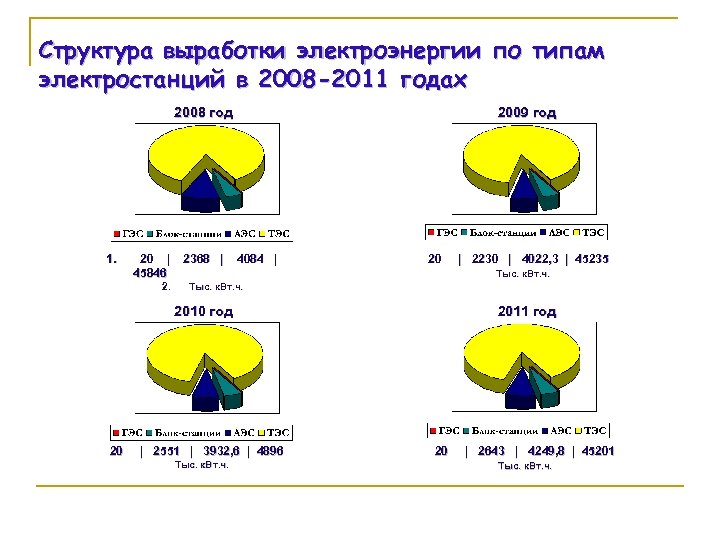

Структура выработки электроэнергии по типам электростанций в 2008 -2011 годах 2008 год 1. 20 Структура выработки электроэнергии по типам электростанций в 2008 -2011 годах 2008 год 1. 20 | 45846 2. 2368 | 2009 год 4084 | 20 Тыс. к. Вт. ч. 2010 год 20 | 2230 | 4022, 3 | 45235 | 2551 | 3932, 6 | 4896 2551 3932, 6 Тыс. к. Вт. ч. 2011 год 20 | 2643 | 4249, 8 | 45201 Тыс. к. Вт. ч.

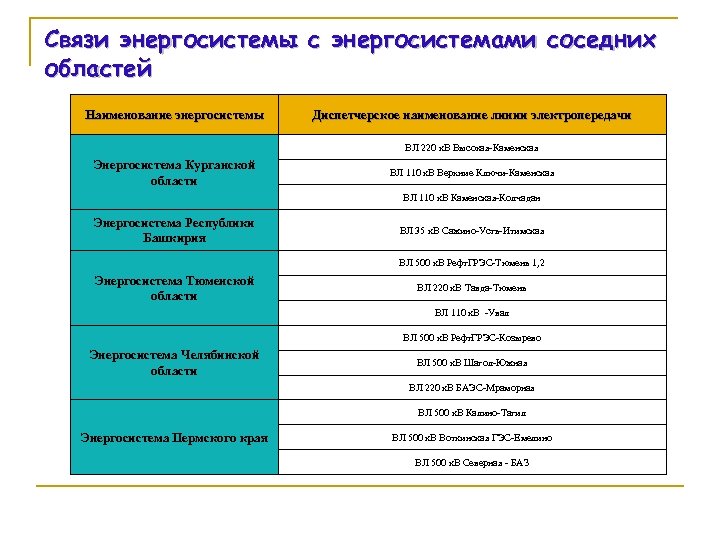

Связи энергосистемы с энергосистемами соседних областей Наименование энергосистемы Диспетчерское наименование линии электропередачи ВЛ 220 Связи энергосистемы с энергосистемами соседних областей Наименование энергосистемы Диспетчерское наименование линии электропередачи ВЛ 220 к. В Высокая-Каменская Энергосистема Курганской области ВЛ 110 к. В Верхние Ключи-Каменская ВЛ 110 к. В Каменская-Колчадан Энергосистема Республики Башкирия ВЛ 35 к. В Сажино-Усть-Итимская ВЛ 500 к. В Рефт. ГРЭС-Тюмень 1, 2 Энергосистема Тюменской области ВЛ 220 к. В Тавда-Тюмень ВЛ 110 к. В -Увал ВЛ 500 к. В Рефт. ГРЭС-Козырево Энергосистема Челябинской области ВЛ 500 к. В Шагол-Южная ВЛ 220 к. В БАЭС-Мраморная ВЛ 500 к. В Калино-Тагил Энергосистема Пермского края ВЛ 500 к. В Воткинская ГЭС-Емелино ВЛ 500 к. В Северная - БАЗ

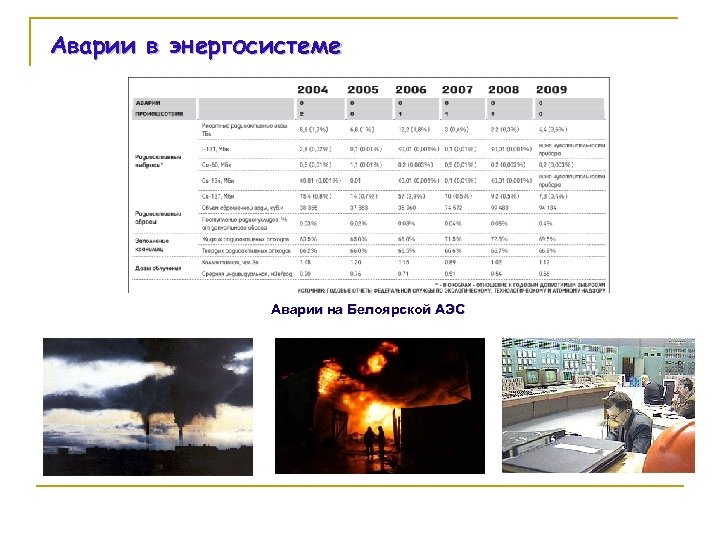

Аварии в энергосистеме Аварии на Белоярской АЭС Аварии в энергосистеме Аварии на Белоярской АЭС

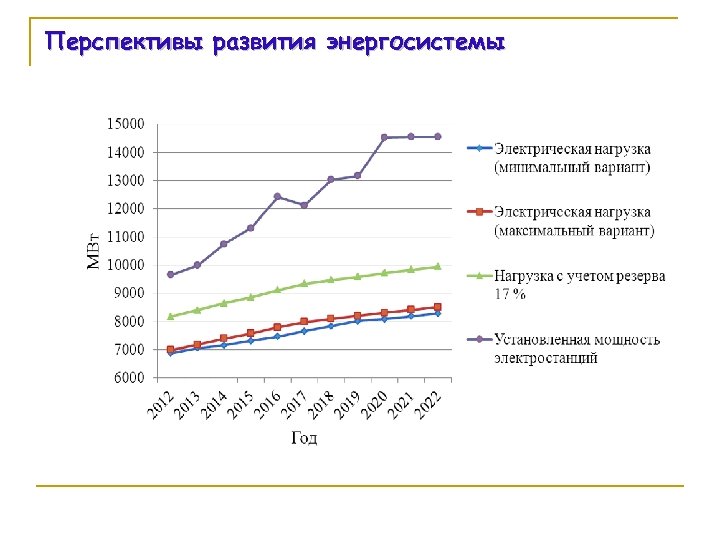

Перспективы развития энергосистемы Перспективы развития энергосистемы

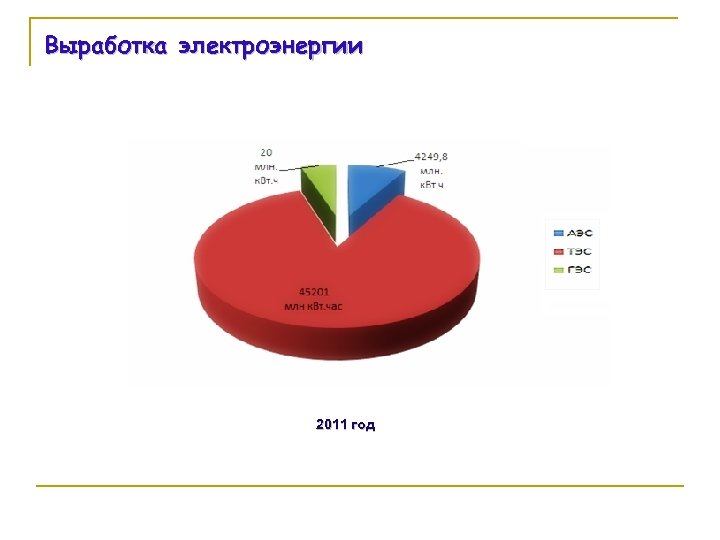

Выработка электроэнергии 2011 год Выработка электроэнергии 2011 год

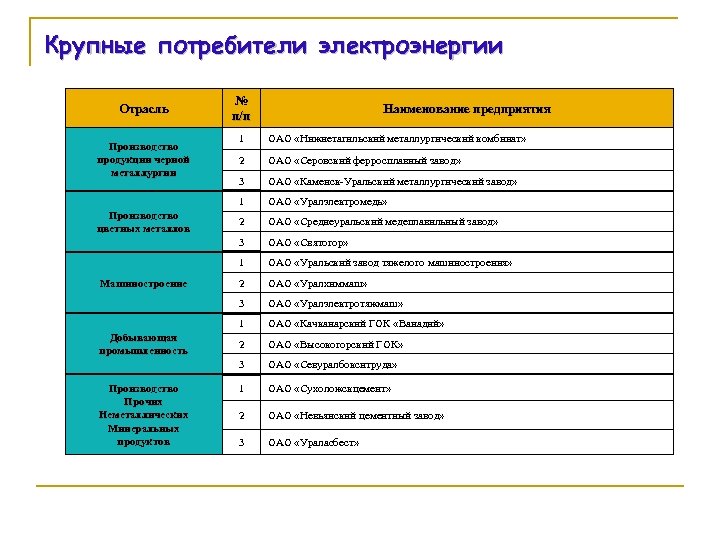

Крупные потребители электроэнергии Отрасль № п/п Наименование предприятия 3 ОАО «Каменск-Уральский металлургический завод» ОАО Крупные потребители электроэнергии Отрасль № п/п Наименование предприятия 3 ОАО «Каменск-Уральский металлургический завод» ОАО «Уралэлектромедь» 2 ОАО «Среднеуральский медеплавильный завод» ОАО «Святогор» ОАО «Уральский завод тяжелого машиностроения» 2 ОАО «Уралхиммаш» ОАО «Уралэлектротяжмаш» 1 ОАО «Качканарский ГОК «Ванадий» 2 ОАО «Высокогорский ГОК» 3 Производство Прочих Неметаллических Минеральных продуктов ОАО «Серовский ферросплавный завод» 3 Добывающая промышленность 2 1 Машиностроение ОАО «Нижнетагильский металлургический комбинат» 3 Производство цветных металлов 1 1 Производство продукции черной металлургии ОАО «Севуралбокситруда» 1 ОАО «Сухоложскцемент» 2 ОАО «Невьянский цементный завод» 3 ОАО «Ураласбест»

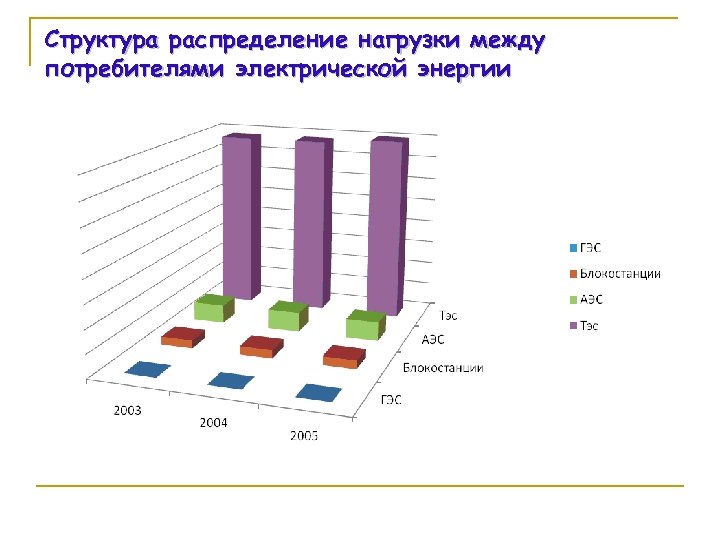

Структура распределение нагрузки между потребителями электрической энергии Структура распределение нагрузки между потребителями электрической энергии

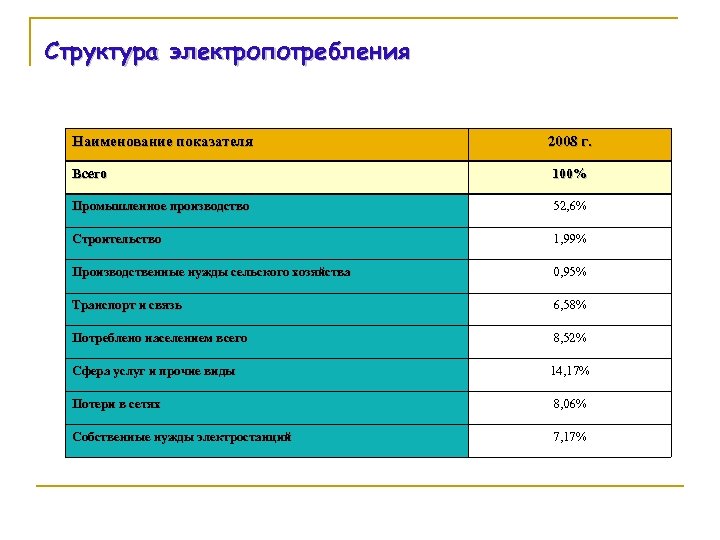

Структура электропотребления Наименование показателя 2008 г. Всего 100% Промышленное производство 52, 6% Строительство 1, Структура электропотребления Наименование показателя 2008 г. Всего 100% Промышленное производство 52, 6% Строительство 1, 99% Производственные нужды сельского хозяйства 0, 95% Транспорт и связь 6, 58% Потреблено населением всего 8, 52% Сфера услуг и прочие виды 14, 17% Потери в сетях 8, 06% Собственные нужды электростанций 7, 17%

Электрические станции Верхнетагильская ГРЭС Рефтинская ГРЭС Белоярская АЭС Среднеуральская ГРЭС Новосвердловская ТЭЦ Серовская ГРЭС Электрические станции Верхнетагильская ГРЭС Рефтинская ГРЭС Белоярская АЭС Среднеуральская ГРЭС Новосвердловская ТЭЦ Серовская ГРЭС

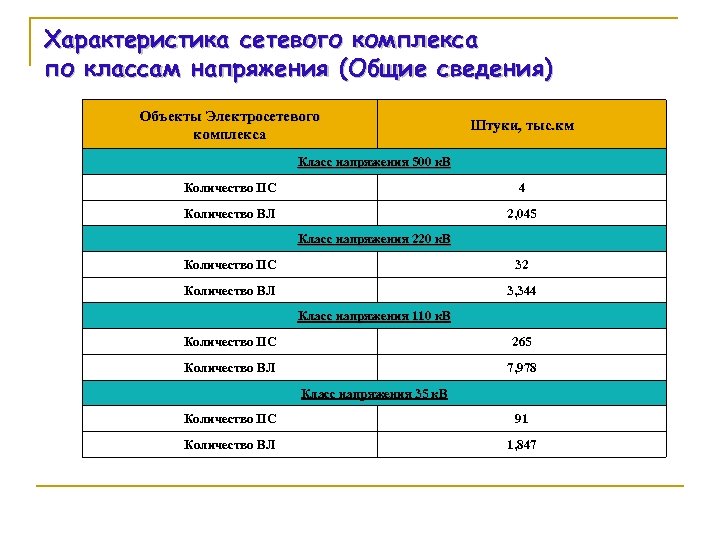

Характеристика сетевого комплекса по классам напряжения (Общие сведения) Объекты Электросетевого комплекса Штуки, тыс. км Характеристика сетевого комплекса по классам напряжения (Общие сведения) Объекты Электросетевого комплекса Штуки, тыс. км Класс напряжения 500 к. В Количество ПС 4 Количество ВЛ 2, 045 Класс напряжения 220 к. В Количество ПС 32 Количество ВЛ 3, 344 Класс напряжения 110 к. В Количество ПС 265 Количество ВЛ 7, 978 Класс напряжения 35 к. В Количество ПС 91 Количество ВЛ 1, 847

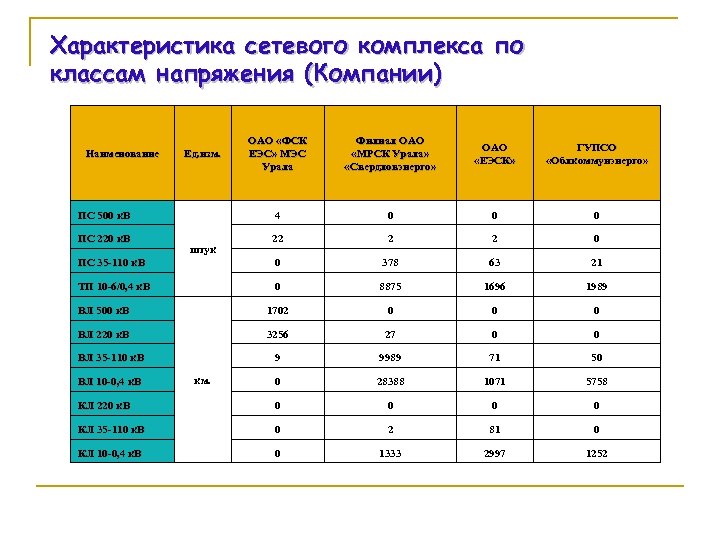

Характеристика сетевого комплекса по классам напряжения (Компании) ОАО «ФСК ЕЭС» МЭС Урала Филиал ОАО Характеристика сетевого комплекса по классам напряжения (Компании) ОАО «ФСК ЕЭС» МЭС Урала Филиал ОАО «МРСК Урала» «Свердловэнерго» ОАО «ЕЭСК» ГУПСО «Облкоммунэнерго» 4 0 0 0 22 2 2 0 ПС 35 -110 к. В 0 378 63 21 ТП 10 -6/0, 4 к. В 0 8875 1696 1989 ВЛ 500 к. В 1702 0 0 0 ВЛ 220 к. В 3256 27 0 0 9 9989 71 50 0 28388 1071 5758 КЛ 220 к. В 0 0 КЛ 35 -110 к. В 0 2 81 0 КЛ 10 -0, 4 к. В 0 1333 2997 1252 Наименование Ед. изм. ПС 500 к. В ПС 220 к. В штук ВЛ 35 -110 к. В ВЛ 10 -0, 4 к. В км.

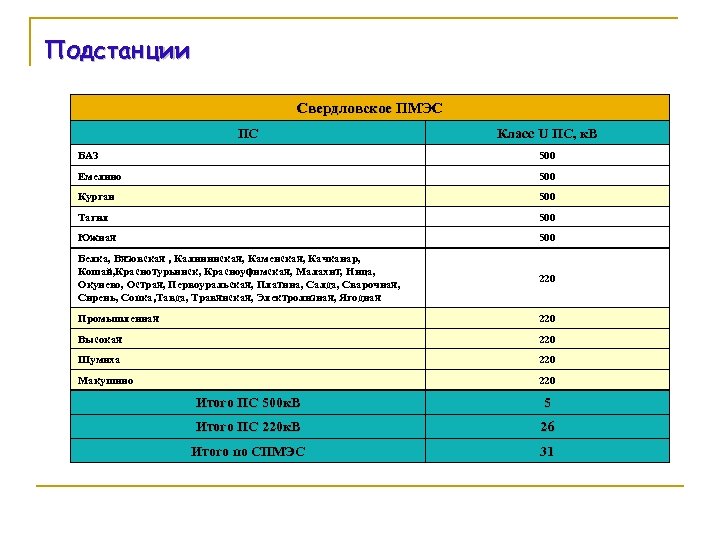

Подстанции Свердловское ПМЭС ПС Класс U ПС, к. В БАЗ 500 Емелино 500 Курган Подстанции Свердловское ПМЭС ПС Класс U ПС, к. В БАЗ 500 Емелино 500 Курган 500 Тагил 500 Южная 500 Белка, Вязовская , Калининская, Каменская, Качканар, Кошай, Краснотурьинск, Красноуфимская, Малахит, Ница, Окунево, Острая, Первоуральская, Платина, Салда, Сварочная, Сирень, Сопка, Тавда, Травянская, Электролизная, Ягодная 220 Промышленная 220 Высокая 220 Шумиха 220 Макушино 220 Итого ПС 500 к. В 5 Итого ПС 220 к. В 26 Итого по СПМЭС 31

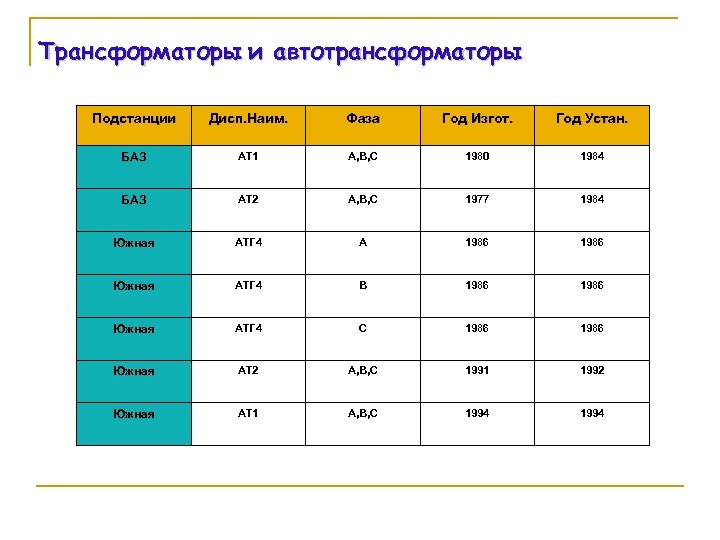

Трансформаторы и автотрансформаторы Подстанции Дисп. Наим. Фаза Год Изгот. Год Устан. БАЗ АТ 1 Трансформаторы и автотрансформаторы Подстанции Дисп. Наим. Фаза Год Изгот. Год Устан. БАЗ АТ 1 А, В, С 1980 1984 БАЗ АТ 2 А, В, С 1977 1984 Южная АТГ 4 А 1986 Южная АТГ 4 В 1986 Южная АТГ 4 С 1986 Южная АТ 2 А, В, С 1991 1992 Южная АТ 1 А, В, С 1994

Филиал ОАО «СО ЕЭС» «Свердловское РДУ » Директор Олег Анатольевич Ефимов Почтовый адрес: г. Филиал ОАО «СО ЕЭС» «Свердловское РДУ » Директор Олег Анатольевич Ефимов Почтовый адрес: г. Екатеринбург, пр. Ленина, 38
