Первичные средства пожаротушения..ppt

  • Количество слайдов: 29

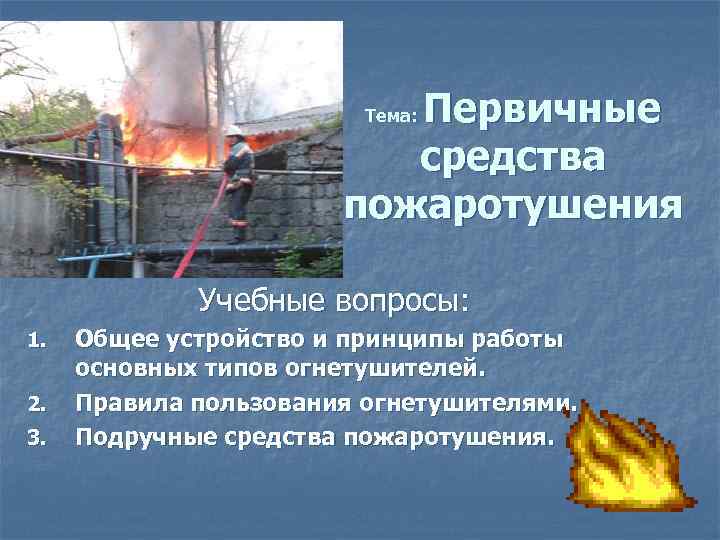

>     Первичные     Тема:   Первичные Тема: средства пожаротушения Учебные вопросы: 1. Общее устройство и принципы работы основных типов огнетушителей. 2. Правила пользования огнетушителями. 3. Подручные средства пожаротушения.

>     Условия возникновения  Сущность горения открыта в 1756 году Условия возникновения Сущность горения открыта в 1756 году М. В. Ломоносовым. горения Горючее Горение - химическая реакция окисления вещество вещества, сопровождающаяся большим выделением тепла и ярким свечением. Пожар- это неконтролируемый процесс горения, сопровождающийся уничтожением материальных ценностей и создающий опасность для жизни и здоровья людей. Источник воспламенения Окислитель Источник воспламенения- всякий тепловой импульс, имеющий температуру и запас тепла , достаточные для нагревания вещества до возникновения горения.

>Огнетушитель – n  переносное,  передвижное или стационарное устройство с ручным способом приведения Огнетушитель – n переносное, передвижное или стационарное устройство с ручным способом приведения в действие и предназначенное для тушения очага пожара человеком за счёт выпуска запасённого огнетушащего вещества.

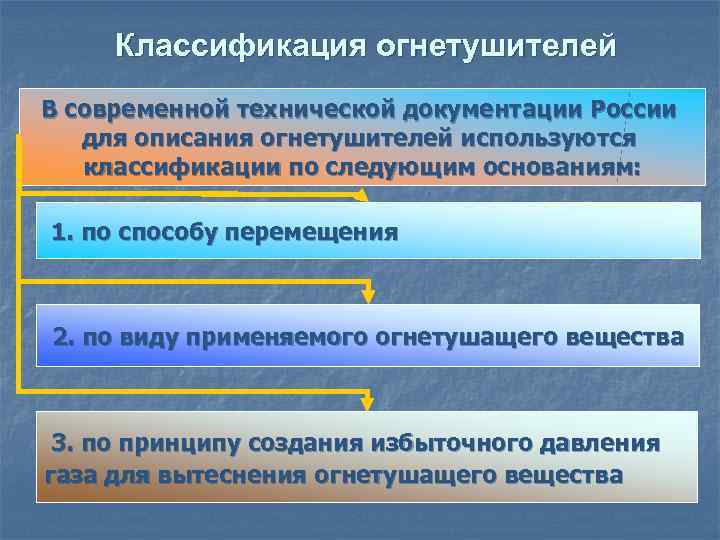

> Классификация огнетушителей В современной технической документации России  для описания огнетушителей используются Классификация огнетушителей В современной технической документации России для описания огнетушителей используются классификации по следующим основаниям: 1. по способу перемещения 2. по виду применяемого огнетушащего вещества 3. по принципу создания избыточного давления газа для вытеснения огнетушащего вещества

>1. по способу перемещения  переносные (массой до 20 кг) передвижные (массой не менее 1. по способу перемещения переносные (массой до 20 кг) передвижные (массой не менее 20 кг, но не более 400 кг, имеющие одну или несколько ёмкостей для зарядки огнетушащего вещества, которые смонтированы на тележке) возимые (на прицепном шасси) стационарные

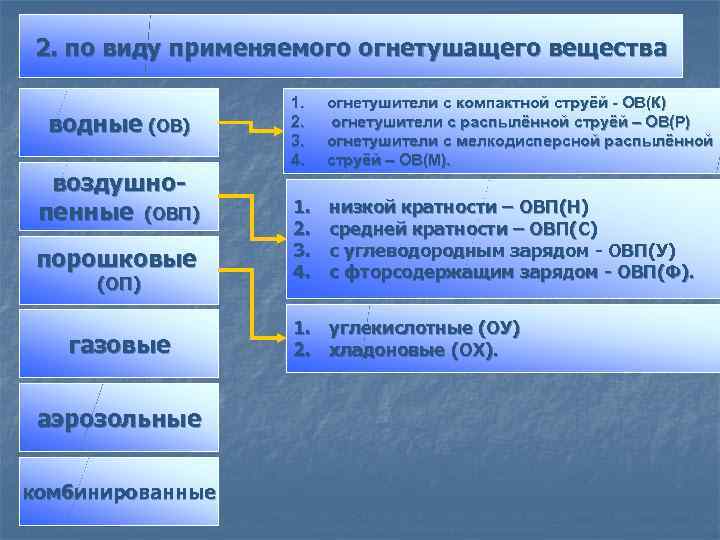

> 2. по виду применяемого огнетушащего вещества     1.  огнетушители 2. по виду применяемого огнетушащего вещества 1. огнетушители с компактной струёй - ОВ(К) водные (ОВ) 2. огнетушители с распылённой струёй – ОВ(Р) 3. огнетушители с мелкодисперсной распылённой 4. струёй – ОВ(М). воздушно- пенные (ОВП) 1. низкой кратности – ОВП(Н) 2. средней кратности – ОВП(С) 3. с углеводородным зарядом - ОВП(У) порошковые 4. с фторсодержащим зарядом - ОВП(Ф). (ОП) 1. углекислотные (ОУ) газовые 2. хладоновые (ОХ). аэрозольные комбинированные

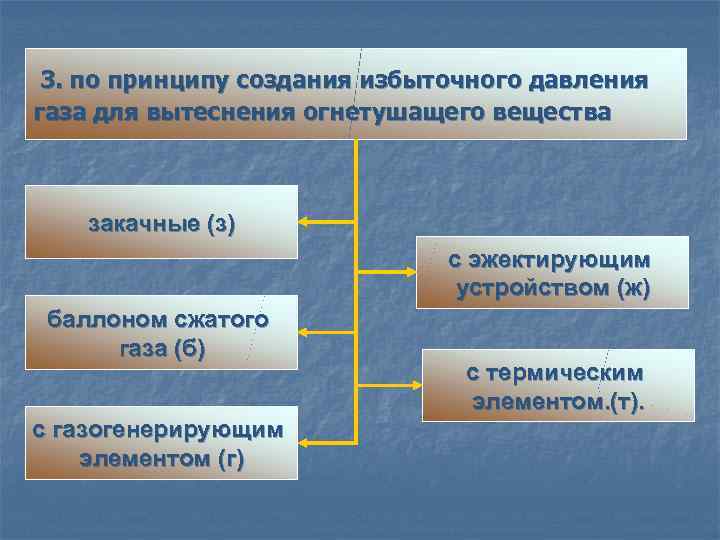

> 3. по принципу создания избыточного давления газа для вытеснения огнетушащего вещества  закачные 3. по принципу создания избыточного давления газа для вытеснения огнетушащего вещества закачные (з) с эжектирующим устройством (ж) баллоном сжатого газа (б) с термическим элементом. (т). с газогенерирующим элементом (г)

>      ХИМИЧЕСКИЕ ПЕННЫЕ     ОГНЕТУШИТЕЛИ n ХИМИЧЕСКИЕ ПЕННЫЕ ОГНЕТУШИТЕЛИ n ПРЕДНАЗНАЧЕНЫ для тушения пожаров и загораний твердых веществ и материалов, ЛВЖ и ГЖ, кроме щелочных металлов и веществ, горение которых происходит без доступа воздуха, а также электроустановок под напряжением n ПРИНЦИП ДЕЙСТВИЯ. При срабатывании запорно- пускового устройства открывается клапан стакана, освобождая выход кислотной части огнетушащего вещества. При переворачивании огнетушителя кислота и щелочь вступают во взаимодействие. При встряхивании реакция ускоряется. Образующаяся пена поступает через насадку (спрыск) к очагу пожара

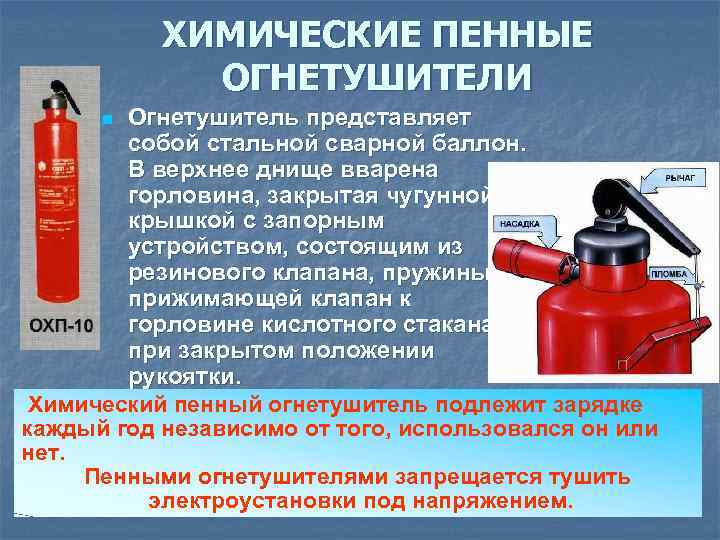

>  ХИМИЧЕСКИЕ ПЕННЫЕ   ОГНЕТУШИТЕЛИ  n Огнетушитель представляет   собой ХИМИЧЕСКИЕ ПЕННЫЕ ОГНЕТУШИТЕЛИ n Огнетушитель представляет собой стальной сварной баллон. В верхнее днище вварена горловина, закрытая чугунной крышкой с запорным устройством, состоящим из резинового клапана, пружины, прижимающей клапан к горловине кислотного стакана при закрытом положении рукоятки. Химический пенный огнетушитель подлежит зарядке каждый год независимо от того, использовался он или нет. Пенными огнетушителями запрещается тушить электроустановки под напряжением.

> ВОЗДУШНО-ПЕННЫЕ ОГНЕТУШИТЕЛИ  n  ПРИНЦИП ДЕЙСТВИЯ основан на вытеснении раствора пенообразователя избыточным ВОЗДУШНО-ПЕННЫЕ ОГНЕТУШИТЕЛИ n ПРИНЦИП ДЕЙСТВИЯ основан на вытеснении раствора пенообразователя избыточным давлением рабочего газа (воздух, азот, углекислый газ). При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим газом. Пенообразователь выдавливается газом через каналы и сифонную трубку. В насадке пенообразователь перемешивается с засасываемым воздухом, и образуется пена. Она попадает на горящее вещество, охлаждает его и изолирует от кислорода.

>ВОЗДУШНО-ПЕННЫЕ ОГНЕТУШИТЕЛИ ВОЗДУШНО-ПЕННЫЕ ОГНЕТУШИТЕЛИ

>ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ХИМИЧЕСКОГО  ПЕННОГО ОГНЕТУШИТЕЛЯ ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ВОЗДУШНО-  ПЕННОГО ОГНЕТУШИТЕЛЯ ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ХИМИЧЕСКОГО ПЕННОГО ОГНЕТУШИТЕЛЯ ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ВОЗДУШНО- ПЕННОГО ОГНЕТУШИТЕЛЯ

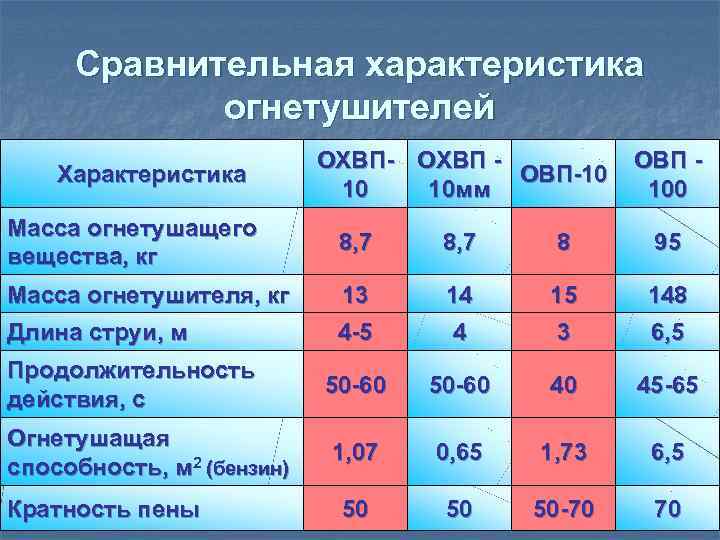

> Сравнительная характеристика   огнетушителей      ОХВП- ОХВП - Сравнительная характеристика огнетушителей ОХВП- ОХВП - ОВП - Характеристика ОВП-10 10 мм 100 Масса огнетушащего 8, 7 8 95 вещества, кг Масса огнетушителя, кг 13 14 15 148 Длина струи, м 4 -5 4 3 6, 5 Продолжительность 50 -60 40 45 -65 действия, с Огнетушащая 1, 07 0, 65 1, 73 6, 5 способность, м 2 (бензин) Кратность пены 50 50 50 -70 70

> ПОРОШКОВЫЕ ОГНЕТУШИТЕЛИ n  ПРЕДНАЗНАЧЕНЫ для тушения пожаров и загораний нефтепродуктов, ЛВЖ и ПОРОШКОВЫЕ ОГНЕТУШИТЕЛИ n ПРЕДНАЗНАЧЕНЫ для тушения пожаров и загораний нефтепродуктов, ЛВЖ и ГЖ, растворителей, твердых веществ, а также электроустановок под напряжением до 1000 В

>ПОРОШКОВЫЕ ОГНЕТУШИТЕЛИ СО ВСТРОЕННЫМ ГАЗОВЫМ ИСТОЧНИКОМ ДАВЛЕНИЯ    n  ПРИНЦИП ДЕЙСТВИЯ. ПОРОШКОВЫЕ ОГНЕТУШИТЕЛИ СО ВСТРОЕННЫМ ГАЗОВЫМ ИСТОЧНИКОМ ДАВЛЕНИЯ n ПРИНЦИП ДЕЙСТВИЯ. При срабатывании запорно- пускового устройства прокалывается заглушка с рабочим газом (углекислый газ, азот). Газ по трубке подвода поступает в нижнюю часть корпуса огнетушителя и создает избыточное давление. Порошок вытесняется по сифонной трубке в шланг к стволу. Нажимая на курок ствола, можно подавать порошок порциями. Порошок попадая на горящее вещество, изолирует его от кислорода воздуха.

>ПОРОШКОВЫЕ ОГНЕТУШИТЕЛИ   ЗАКАЧНЫЕ   n  ПРИНЦИП ДЕЙСТВИЯ.   ПОРОШКОВЫЕ ОГНЕТУШИТЕЛИ ЗАКАЧНЫЕ n ПРИНЦИП ДЕЙСТВИЯ. Рабочий газ закачан непосредственно в корпус огнетушителя. При срабатывании запорно- пускового устройства порошок вытесняется газом по сифонной трубке в шланг и к стволу-насадке или в сопло. Она попадает на горящее вещество, охлаждает его и изолирует от кислорода. n Порошок можно подавать порциями. Он попадает на горящее вещество и изолирует его от кислорода воздуха.

>Перед тушением убедитесь в отсутствии скруток и перегибов на шланге огнетушителя. После тушения убедитесь, Перед тушением убедитесь в отсутствии скруток и перегибов на шланге огнетушителя. После тушения убедитесь, что очаг ликвидирован и пожар не возобновился. ЗАКАЧНЫЕ СО ВСТРОЕННЫМ ГАЗОВЫМ ИСТОЧНИКОМ ДАВЛЕНИЯ

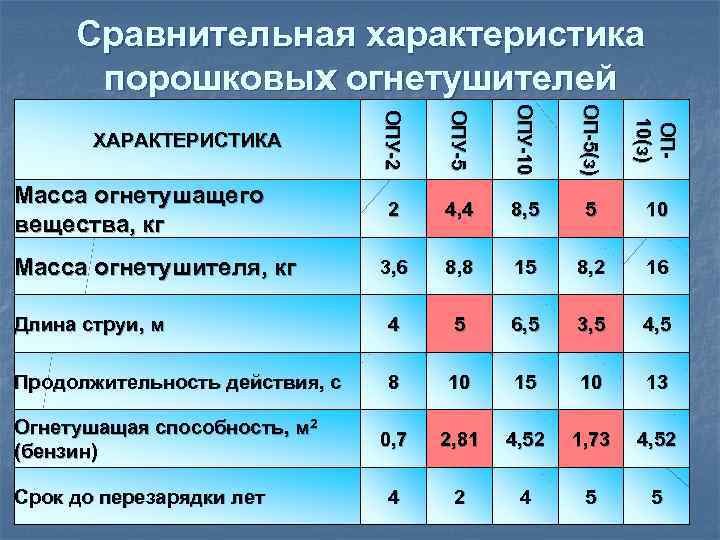

> Сравнительная характеристика  порошковых огнетушителей     О П У -1 Сравнительная характеристика порошковых огнетушителей О П У -1 0 О П -5 (з ) О П У -2 О П У -5 1 0 (з ) ОП- ХАРАКТЕРИСТИКА Масса огнетушащего 2 4, 4 8, 5 10 вещества, кг Масса огнетушителя, кг 3, 6 8, 8 15 8, 2 16 Длина струи, м 4 5 6, 5 3, 5 4, 5 Продолжительность действия, с 8 10 15 10 13 Огнетушащая способность, м 2 0, 7 2, 81 4, 52 1, 73 4, 52 (бензин) Срок до перезарядки лет 4 2 4 5

>ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ОГНЕТУШИТЕЛЯ С  ГАЗОВЫМ ИСТОЧНИКОМ ДАВЛЕНИЯ  ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ЗАКАЧНОГО ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ОГНЕТУШИТЕЛЯ С ГАЗОВЫМ ИСТОЧНИКОМ ДАВЛЕНИЯ ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ЗАКАЧНОГО ОГНЕТУШИТЕЛЯ

>n  ПРЕДНАЗНАЧЕНЫ для тушения       УГЛЕКИСЛОТНЫЕ материалов, электроустановок n ПРЕДНАЗНАЧЕНЫ для тушения УГЛЕКИСЛОТНЫЕ материалов, электроустановок под ОГНЕТУШИТЕЛИ загораний различных веществ и напряжением до 1000 В, двигателей внутреннего сгорания, горючих жидкостей. n ЗАПРЕЩАЕТСЯ тушить материалы, горение которых происходит без доступа воздуха n Углекислотные огнетушители незаменимы при возгорании генераторов электрического тока, при тушении пожаров в лабораториях, где струя из пенного огнетушителя или пожарного крана может разбить лабораторную посуду, что приведет к смешению растворов и может вызвать вспышки, взрывы, выделение ядовитых газов. Эти огнетушители не имеют себе равных при тушении пожаров в архивах, хранилищах произведений искусств и других подобных помещениях, где вода может повредить документы, ценности.

>   УГЛЕКИСЛОТНЫЕ  ОГНЕТУШИТЕЛИ  Углекислотный огнетушитель представляет собой стальной армированный баллон, УГЛЕКИСЛОТНЫЕ ОГНЕТУШИТЕЛИ Углекислотный огнетушитель представляет собой стальной армированный баллон, в горловину которого ввернут затвор пистолетного типа с сифонной трубкой. Затвор имеет ниппель, к которому присоединяется пластмассовая трубка с раструбом.

>УГЛЕКИСЛОТНЫЕ ОГНЕТУШИТЕЛИ   n  ПРИНЦИП ДЕЙСТВИЯ     основан на УГЛЕКИСЛОТНЫЕ ОГНЕТУШИТЕЛИ n ПРИНЦИП ДЕЙСТВИЯ основан на вытеснении двуокиси углерода избыточным давлением. При открывание запорно- пускового устройства СО 2 по сифонной трубке поступает к раструбу. СО 2 из сжиженного состояния переходит в твердое (снегообразное). Температура резко понижается (до -70º С). Углекислота попадая на горящее вещество, изолирует от кислорода.

>ПРИВЕДЕНИЕ В ДЕЙСТВИЕ РУЧНОГО  ОГНЕТУШИТЕЛЯ   ПРИВЕДЕНИЕ В ДЕЙСТВИЕ  ПЕРЕДВИЖНОГО ОГНЕТУШИТЕЛЯ ПРИВЕДЕНИЕ В ДЕЙСТВИЕ РУЧНОГО ОГНЕТУШИТЕЛЯ ПРИВЕДЕНИЕ В ДЕЙСТВИЕ ПЕРЕДВИЖНОГО ОГНЕТУШИТЕЛЯ

> Меры безопасности при пользовании  углекислотными огнетушителями n  Огнетушитель нельзя хранить вблизи Меры безопасности при пользовании углекислотными огнетушителями n Огнетушитель нельзя хранить вблизи отопительных приборов, нагретых поверхностей и агрегатов, а также под прямыми солнечными лучами. n Нагревание корпуса огнетушителя свыше 50°С категорически запрещено. n Раструб нельзя держать голой рукой, так как он имеет очень низкую температуру. n Недостатком углекислотных огнетушителей является кратковременность действия и крайне малое дистанционное действие.

> Сравнительная характеристика  углекислотных огнетушителей     ОУ-  ХАРАКТЕРИСТИКА Сравнительная характеристика углекислотных огнетушителей ОУ- ХАРАКТЕРИСТИКА ОУ-2 ОУ-5 ОУ-8 10 40 80 Масса огнетушащего 1, 4 3, 5 5, 6 7 28 56 вещества, кг Масса огнетушителя , 6, 2 13, 5 20 30 160 239 кг Длина струи, м 3 3 5 5 Продолжительность 8 9 15 15 действия, с Огнетушащая 0, 41 1, 08 1, 73 2, 8 4, 52 способность, м 2 (бензин)

>ВНУТРЕННИЙ ПОЖАРНЫЙ КРАН ВНУТРЕННИЙ ПОЖАРНЫЙ КРАН

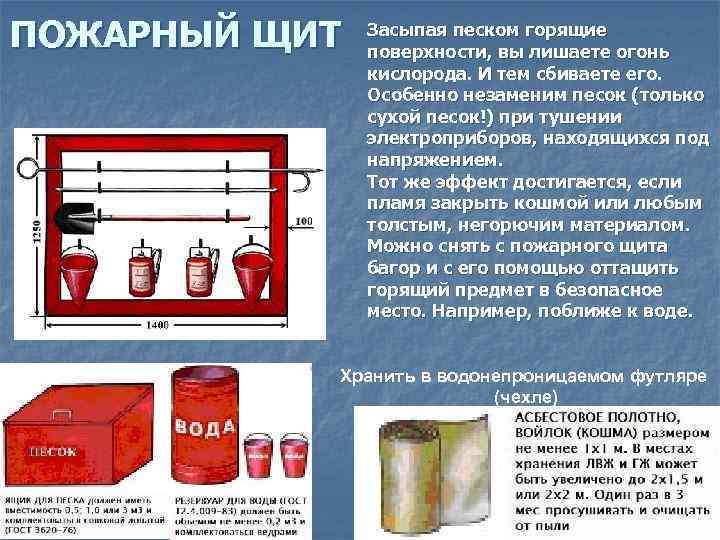

>ПОЖАРНЫЙ ЩИТ  Засыпая песком горящие    поверхности, вы лишаете огонь ПОЖАРНЫЙ ЩИТ Засыпая песком горящие поверхности, вы лишаете огонь кислорода. И тем сбиваете его. Особенно незаменим песок (только сухой песок!) при тушении электроприборов, находящихся под напряжением. Тот же эффект достигается, если пламя закрыть кошмой или любым толстым, негорючим материалом. Можно снять с пожарного щита багор и с его помощью оттащить горящий предмет в безопасное место. Например, поближе к воде. Хранить в водонепроницаемом футляре (чехле)

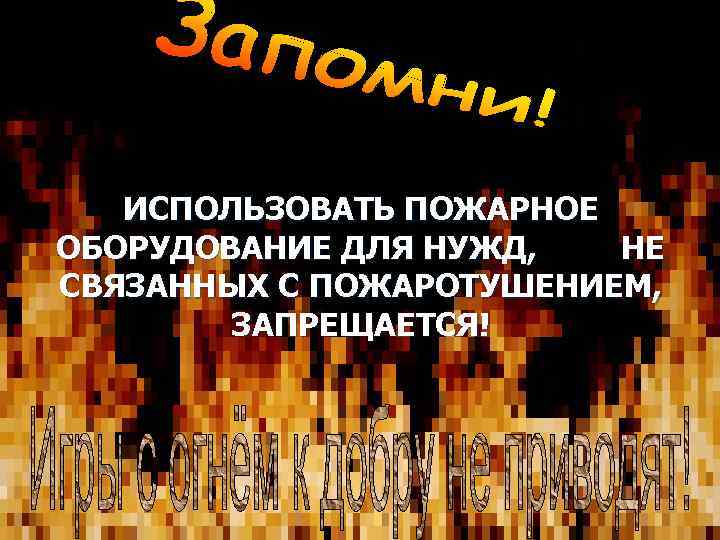

>  ИСПОЛЬЗОВАТЬ ПОЖАРНОЕ ОБОРУДОВАНИЕ ДЛЯ НУЖД,  НЕ СВЯЗАННЫХ С ПОЖАРОТУШЕНИЕМ,  ИСПОЛЬЗОВАТЬ ПОЖАРНОЕ ОБОРУДОВАНИЕ ДЛЯ НУЖД, НЕ СВЯЗАННЫХ С ПОЖАРОТУШЕНИЕМ, ЗАПРЕЩАЕТСЯ!

>      Сегодня Вы узнали:     Сегодня Вы узнали: Первичные Тема: средства пожаротушения 1. Общее устройство и принципы работы основных типов огнетушителей. 2. Правила пользования огнетушителями. 3. Подручные средства пожаротушения.
