Первичное и вторичное вскрытие пластов •

Первичное и вторичное вскрытие пластов

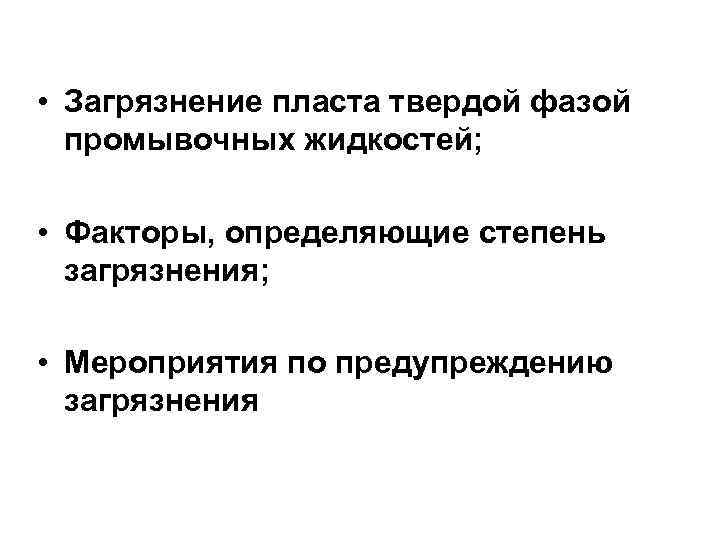

• Загрязнение пласта твердой фазой промывочных жидкостей; • Факторы, определяющие степень загрязнения; • Мероприятия по предупреждению загрязнения

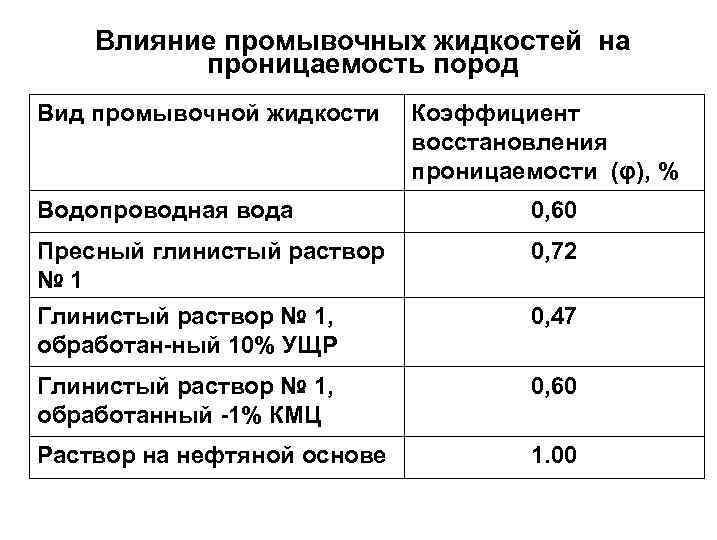

Влияние промывочных жидкостей на проницаемость пород Вид промывочной жидкости Коэффициент восстановления проницаемости (φ), % Водопроводная вода 0, 60 Пресный глинистый раствор № 1 Глинистый раствор № 1, обработан ный 10% УЩР 0, 72 Глинистый раствор № 1, обработанный 1% КМЦ 0, 60 Раствор на нефтяной основе 1. 00 0, 47

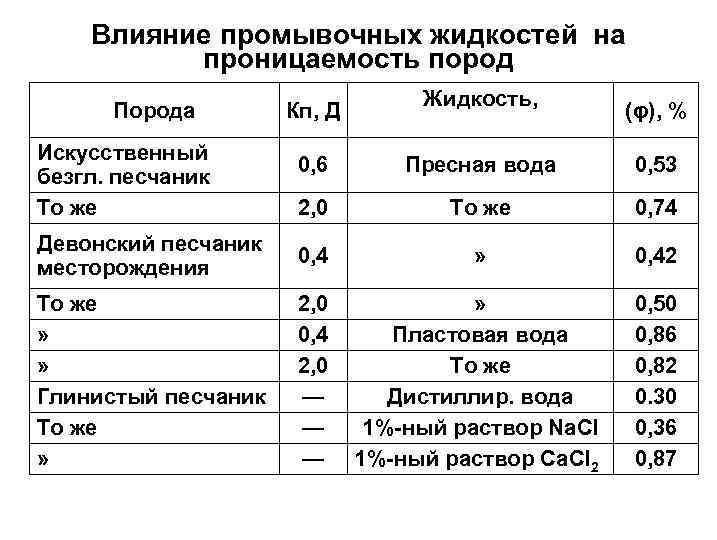

Влияние промывочных жидкостей на проницаемость пород Порода Искусственный безгл. песчаник То же Кп, Д Жидкость, (φ), % 0, 6 Пресная вода 0, 53 2, 0 То же 0, 74 Девонский песчаник месторождения 0, 4 » 0, 42 То же » » Глинистый песчаник То же » 2, 0 0, 4 2, 0 — — — » Пластовая вода То же Дистиллир. вода 1% ный раствор Na. CI 1% ный раствор Ca. Cl 2 0, 50 0, 86 0, 82 0. 30 0, 36 0, 87

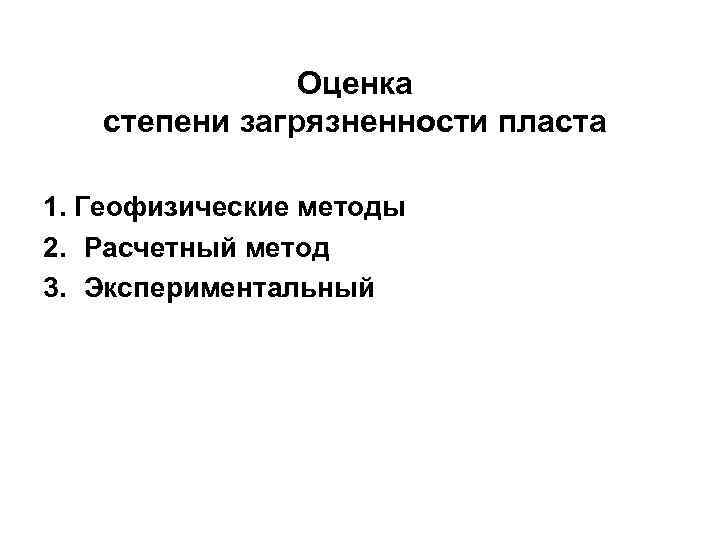

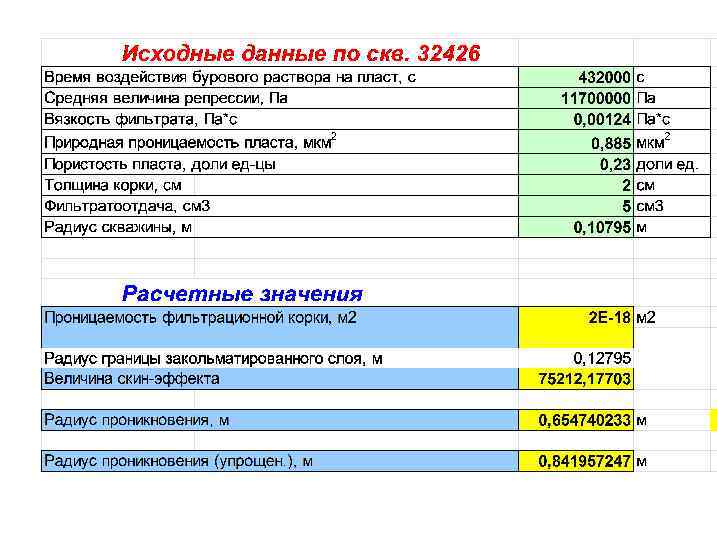

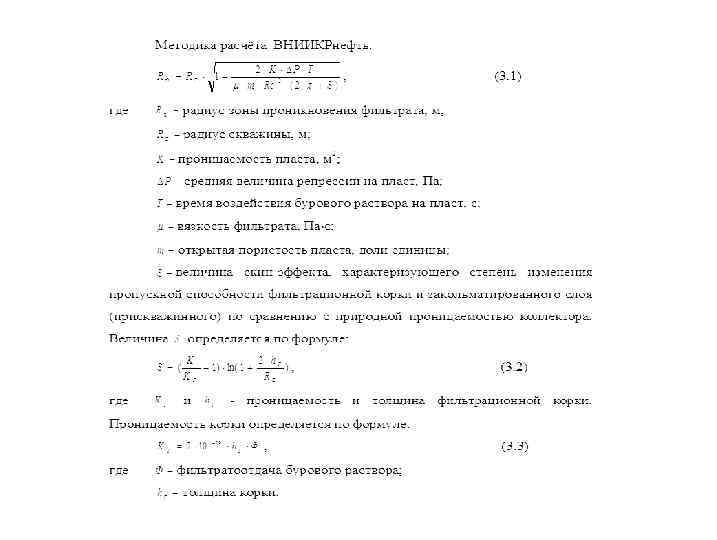

Оценка степени загрязненности пласта 1. Геофизические методы 2. Расчетный метод 3. Экспериментальный

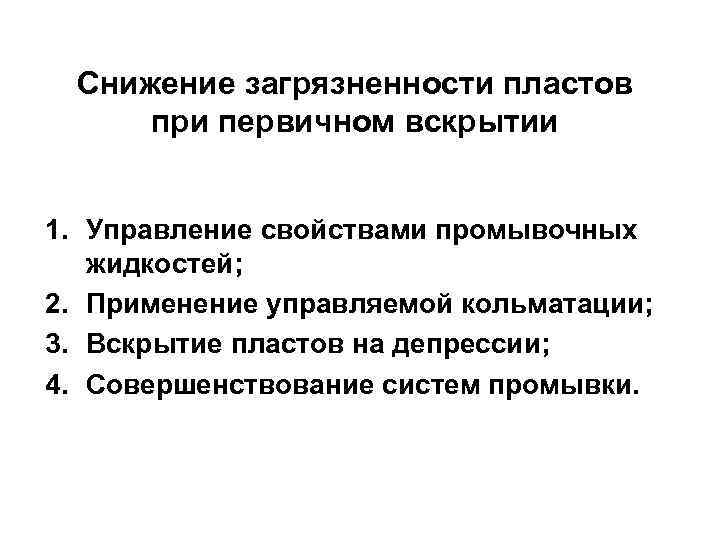

Снижение загрязненности пластов при первичном вскрытии 1. Управление свойствами промывочных жидкостей; 2. Применение управляемой кольматации; 3. Вскрытие пластов на депрессии; 4. Совершенствование систем промывки.

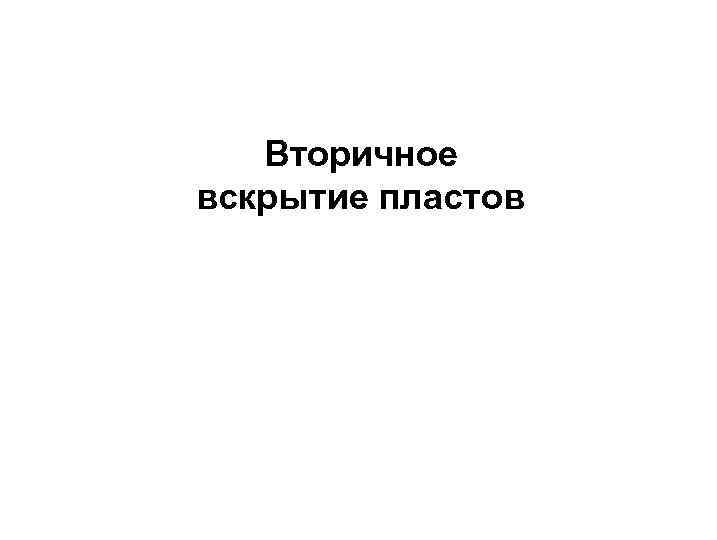

Вторичное вскрытие пластов

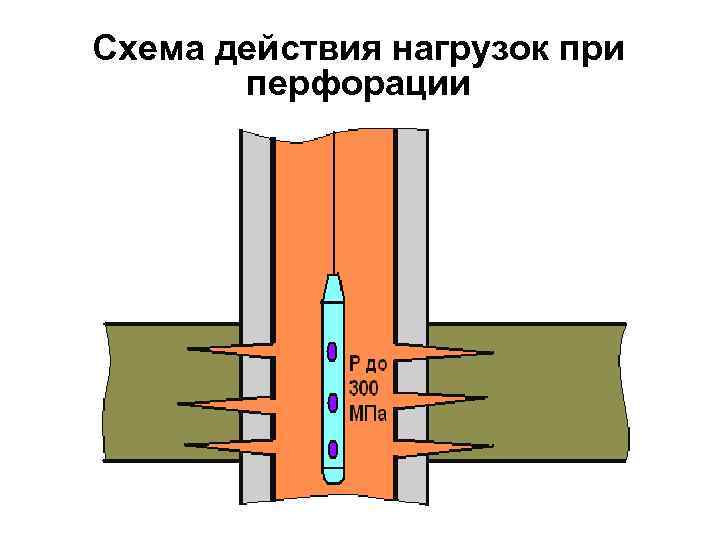

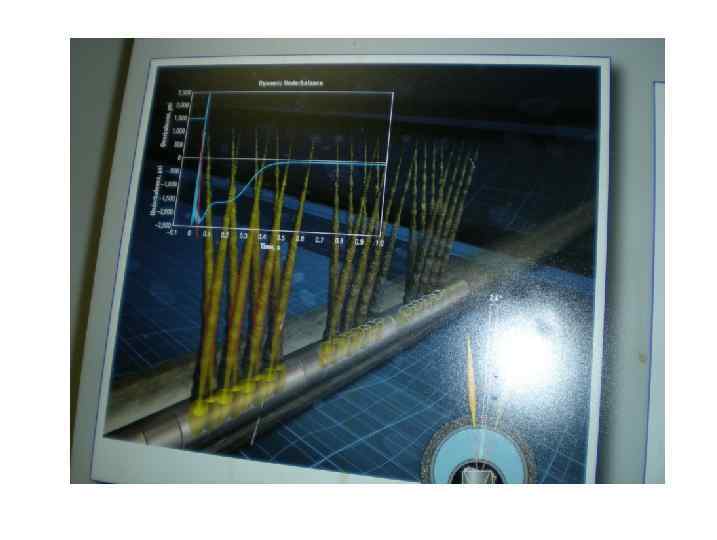

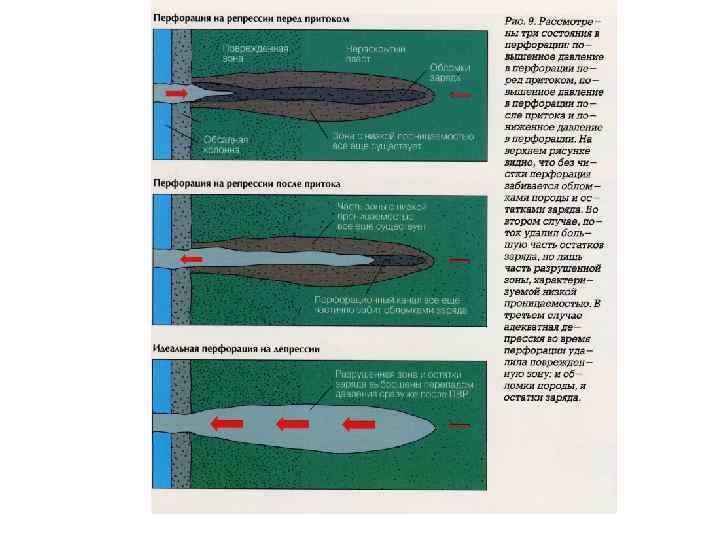

Схема действия нагрузок при перфорации

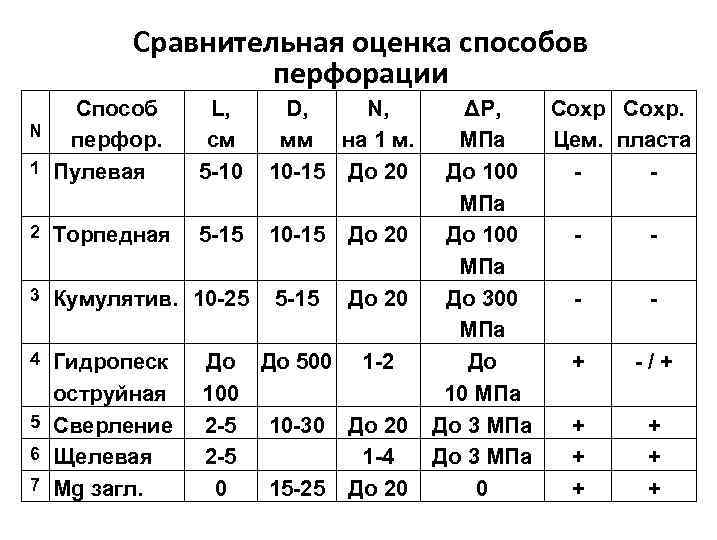

Сравнительная оценка способов перфорации Способ N перфор. 1 Пулевая L, см 5 10 D, N, мм на 1 м. 10 15 До 20 2 Торпедная 5 15 10 15 До 20 3 Кумулятив. 10 25 5 15 До 20 4 Гидропеск оструйная 5 Сверление 6 Щелевая 7 Mg загл. До До 500 1 2 100 2 5 10 30 До 20 2 5 1 4 0 15 25 До 20 ΔP, Сохр. МПа Цем. пласта До 100 МПа До 300 МПа До + /+ 10 МПа До 3 МПа + + 0 + +

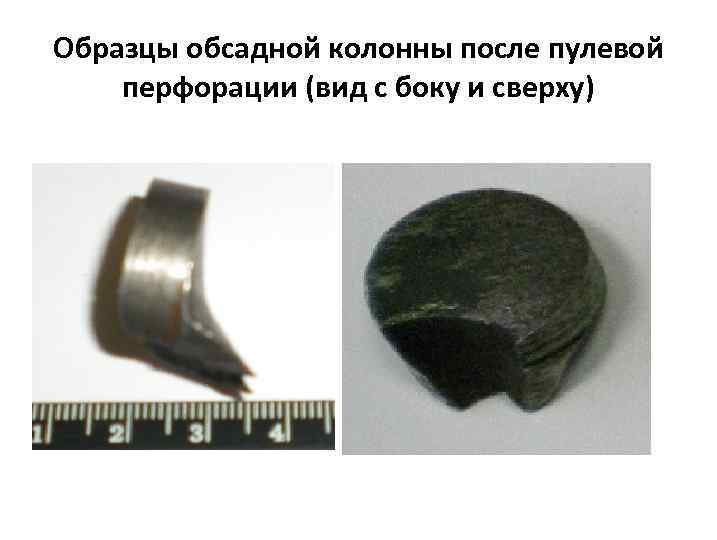

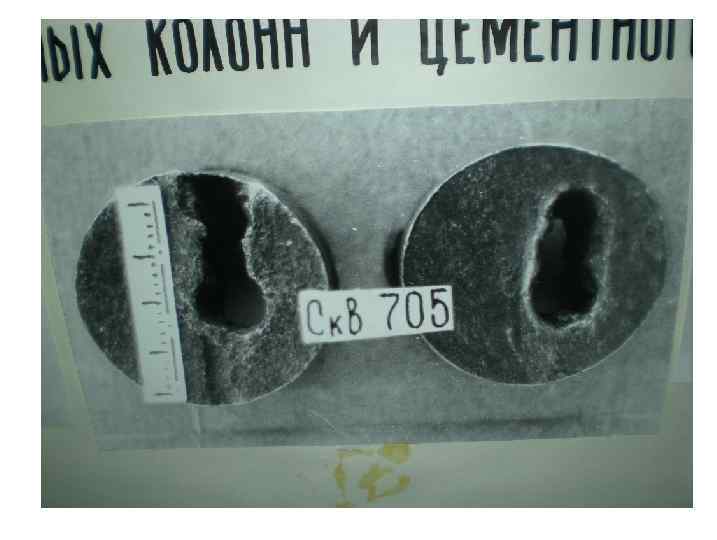

Образцы обсадной колонны после пулевой перфорации (вид с боку и сверху)

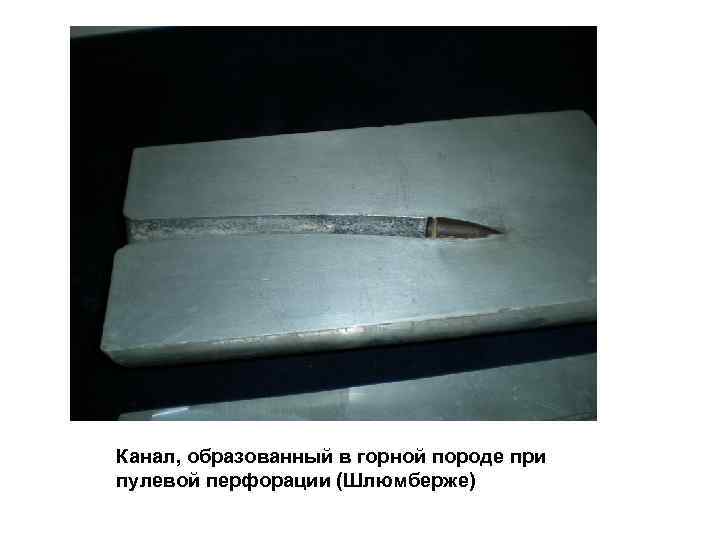

Канал, образованный в горной породе при пулевой перфорации (Шлюмберже)

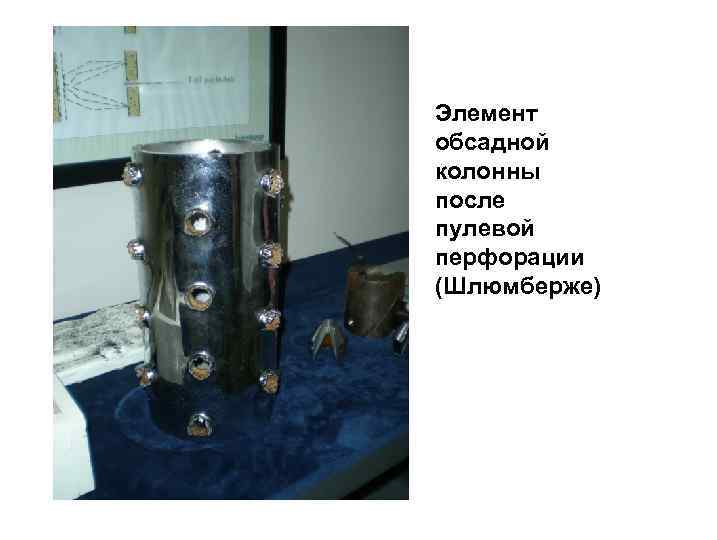

Элемент обсадной колонны после пулевой перфорации (Шлюмберже)

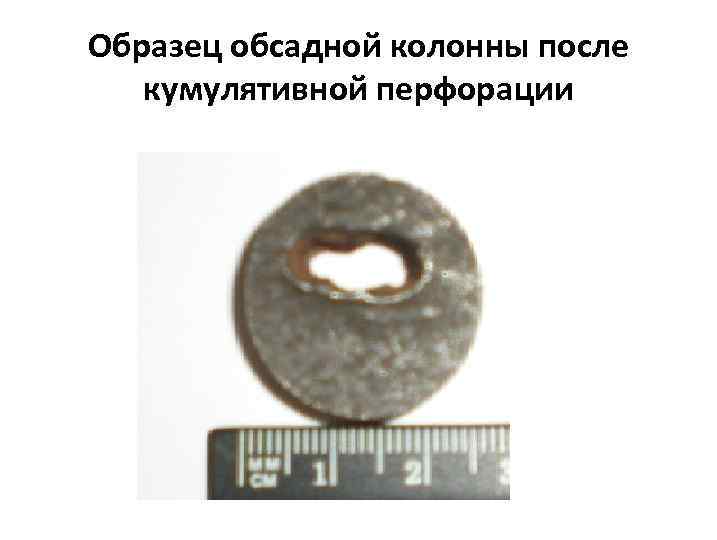

Образец обсадной колонны после кумулятивной перфорации

Общий вид перфоратора ПСПМ 112

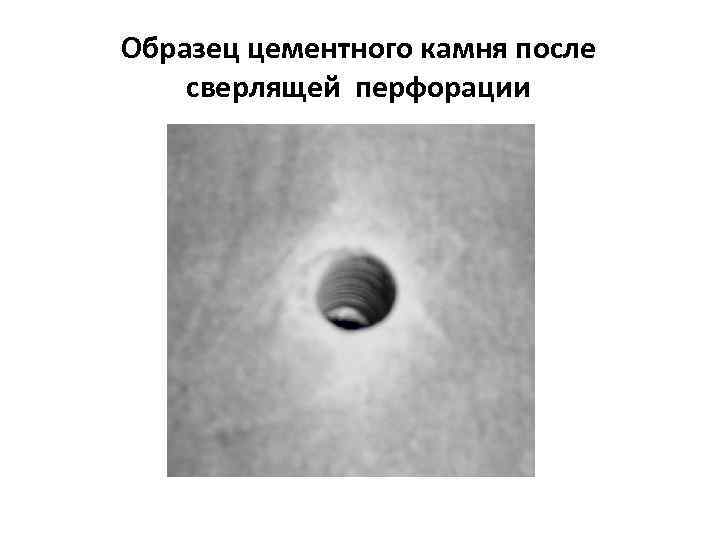

Образец цементного камня после сверлящей перфорации

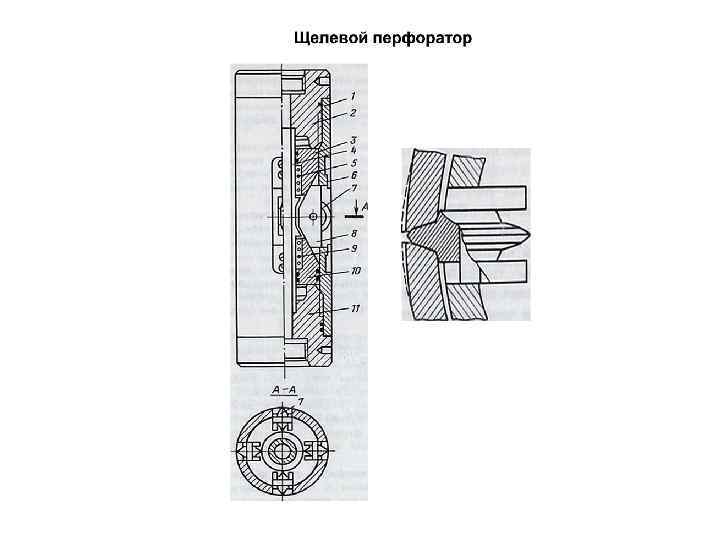

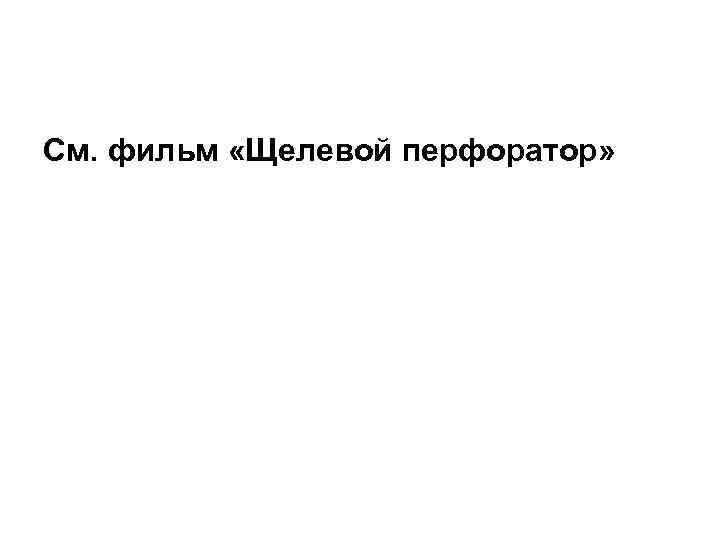

См. фильм «Щелевой перфоратор»

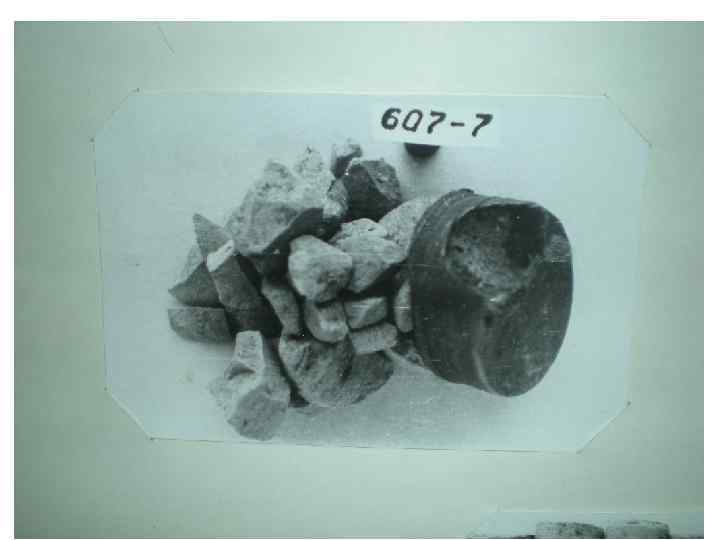

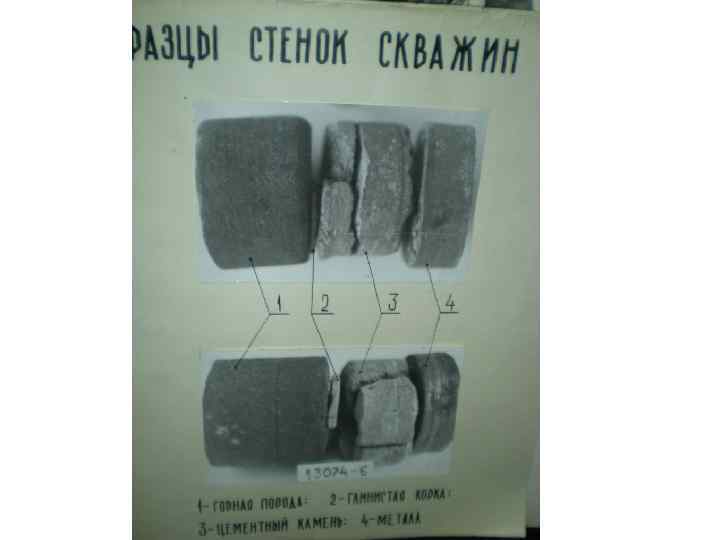

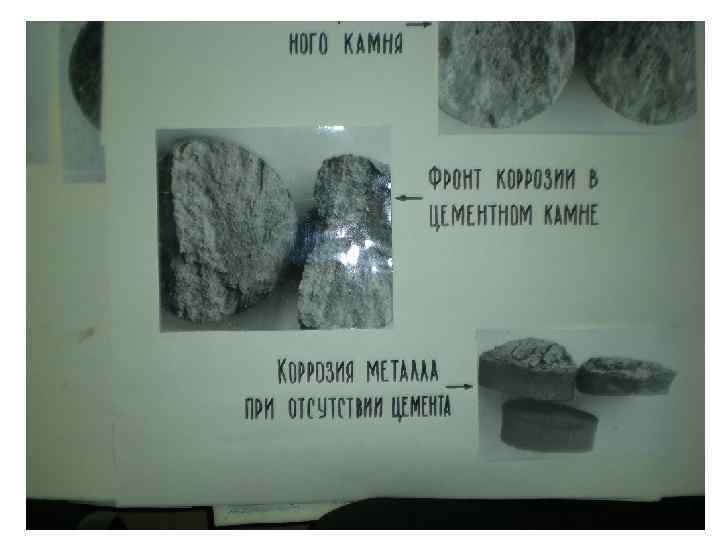

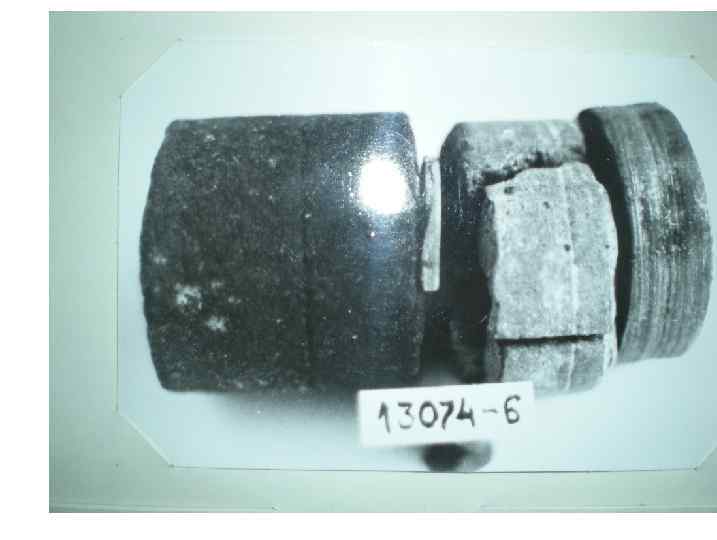

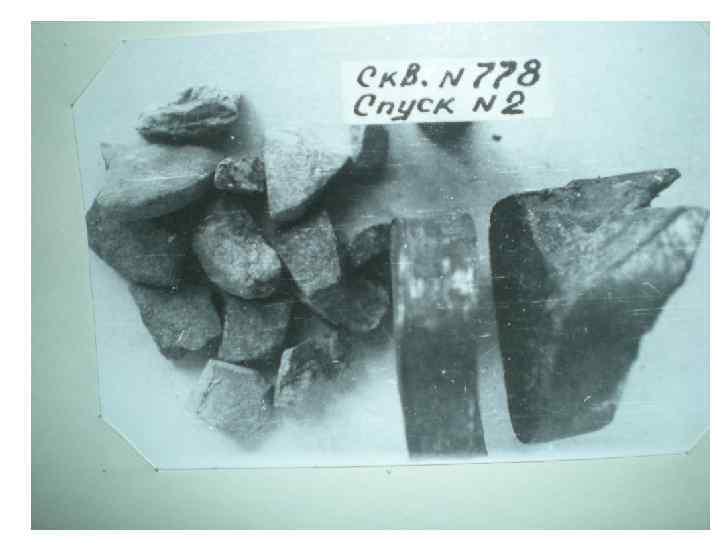

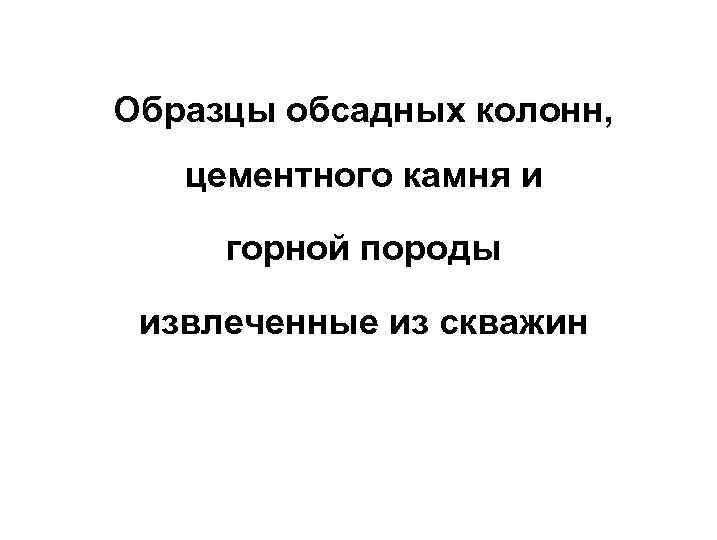

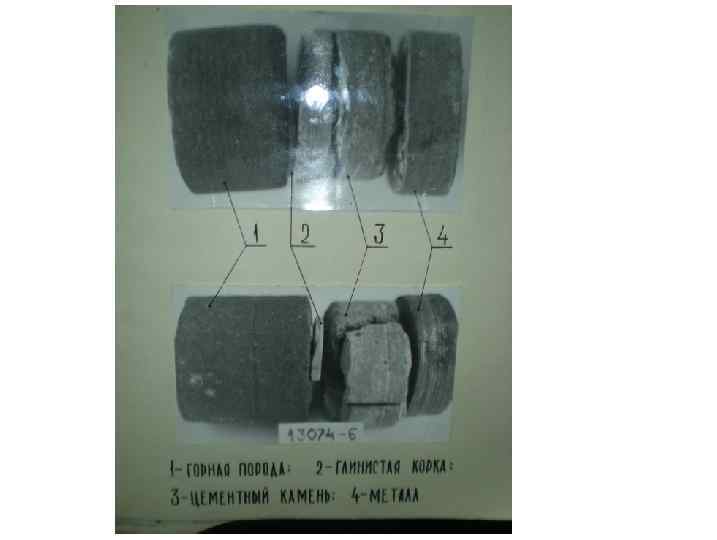

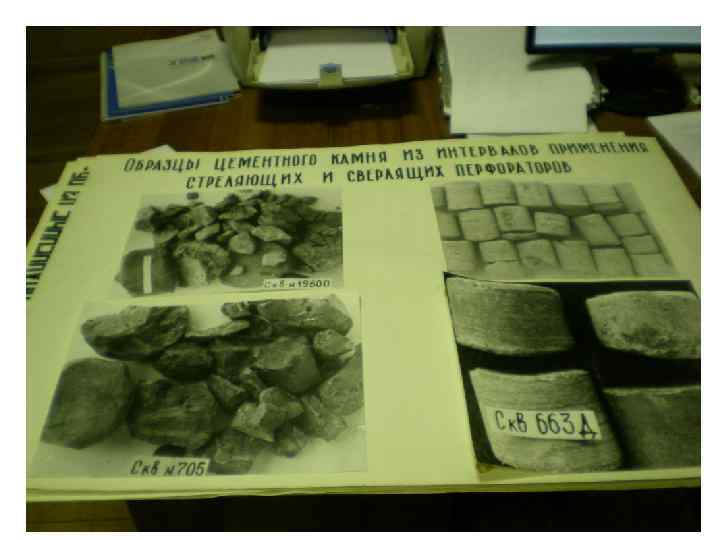

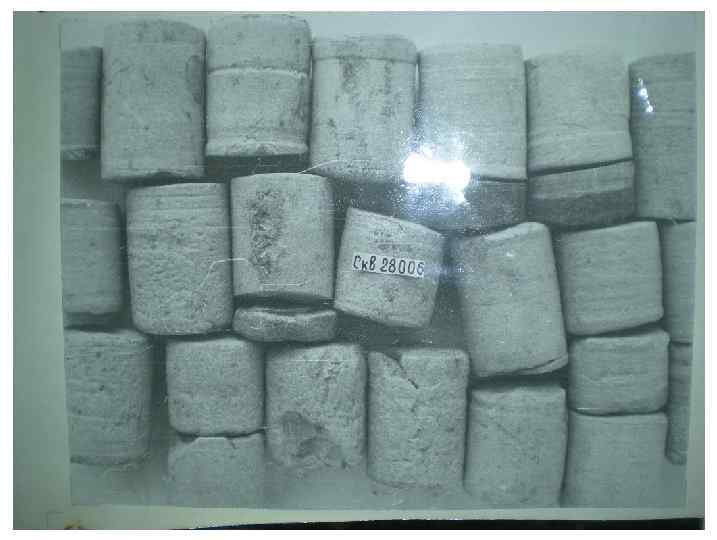

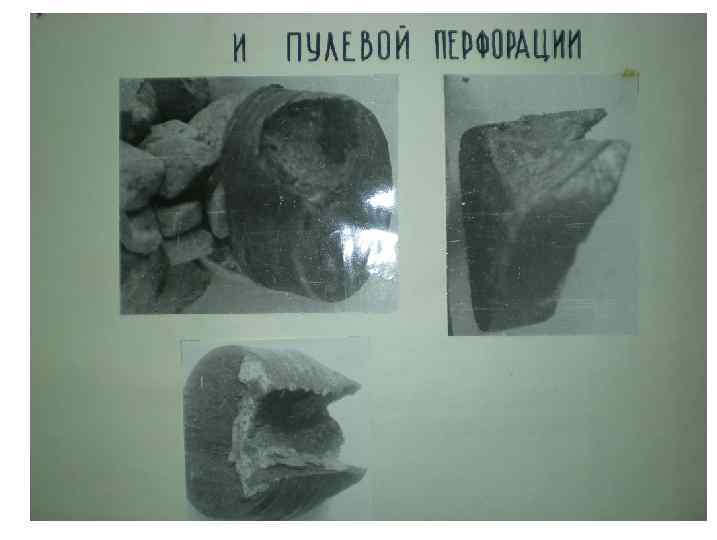

Образцы обсадных колонн, цементного камня и горной породы извлеченные из скважин
