ПЕРСПЕКТИВЫ РАЗВИТИЯ ГАЗОТРАНСПОРТНОЙ СИСТЕМЫ ЕСГ России

ПЕРСПЕКТИВЫ РАЗВИТИЯ ГАЗОТРАНСПОРТНОЙ СИСТЕМЫ

ЕСГ России – крупнейшая в мире газотранспортная система Ямбургское Выборг Пунга Ухта Уренгойское С. Петербург Правохеттинская Карпинская Изборск Ляля Грязовец Валдай Торжок Надым Н. Тура Ярославль Москва Смоленск Тула Курск Вынгапуровская Н. Новгород КС Поляна Долгодеревенская Починки Елец Петровск Домбаровка Острогожск Новопсков Оренбург Ал. Гай годы 2

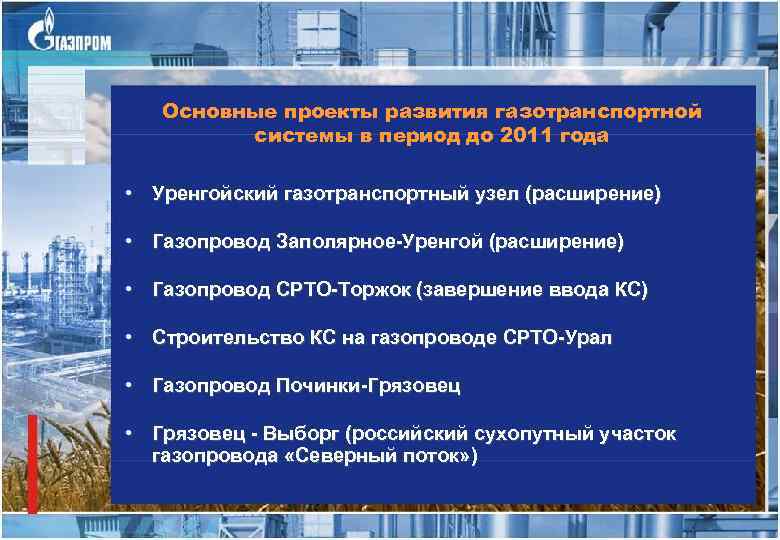

Основные проекты развития газотранспортной системы в период до 2011 года • Уренгойский газотранспортный узел (расширение) • Газопровод Заполярное-Уренгой (расширение) • Газопровод СРТО-Торжок (завершение ввода КС) • Строительство КС на газопроводе СРТО-Урал • Газопровод Починки-Грязовец • Грязовец - Выборг (российский сухопутный участок газопровода «Северный поток» )

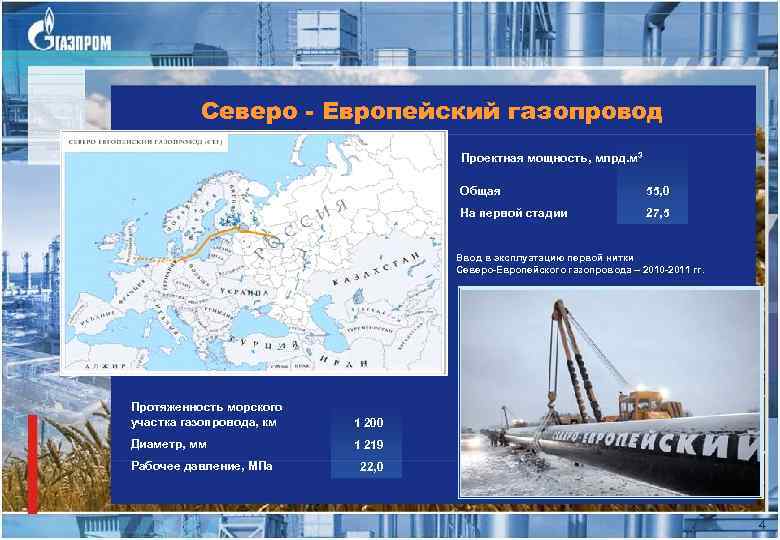

Северо - Европейский газопровод Проектная мощность, млрд. м 3 Общая 55, 0 На первой стадии 27, 5 Ввод в эксплуатацию первой нитки Северо-Европейского газопровода – 2010 -2011 гг. Протяженность морского участка газопровода, км 1 200 Диаметр, мм 1 219 Рабочее давление, МПа 22, 0 4

Система магистральных газопроводов Бованенково-Ухта-Торжок Бованенково -Ухта Ухта-Грязовец Протяженность 1024 км 960 км Количество ниток 2 нитки Рабочее давление 11, 8 МПа 9, 8 МПа 115 млрд. м 3/год 107 млрд. м 3/год 7 ед. 14 ед. 125 МВт 96 МВт Производительность Количество КС Количество цехов Мощность цехов (оценочно)

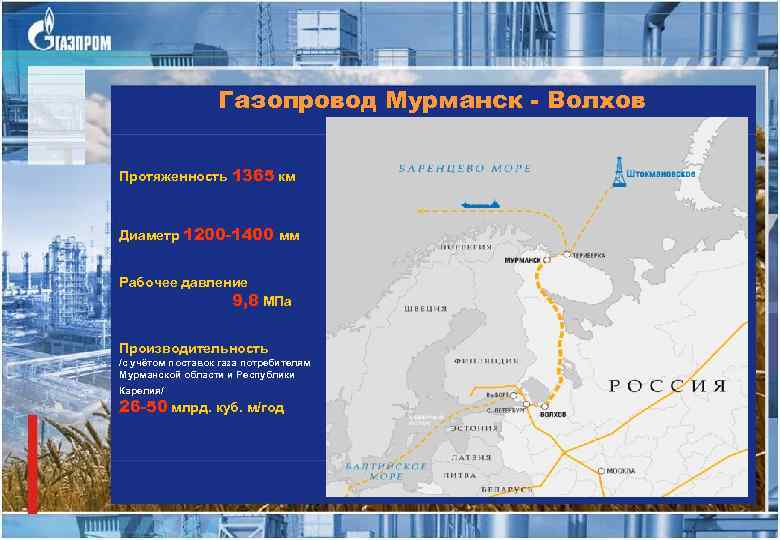

Газопровод Мурманск - Волхов Протяженность 1365 км Диаметр 1200 -1400 мм Рабочее давление 9, 8 МПа Производительность /с учётом поставок газа потребителям Мурманской области и Республики Карелия/ 26 -50 млрд. куб. м/год

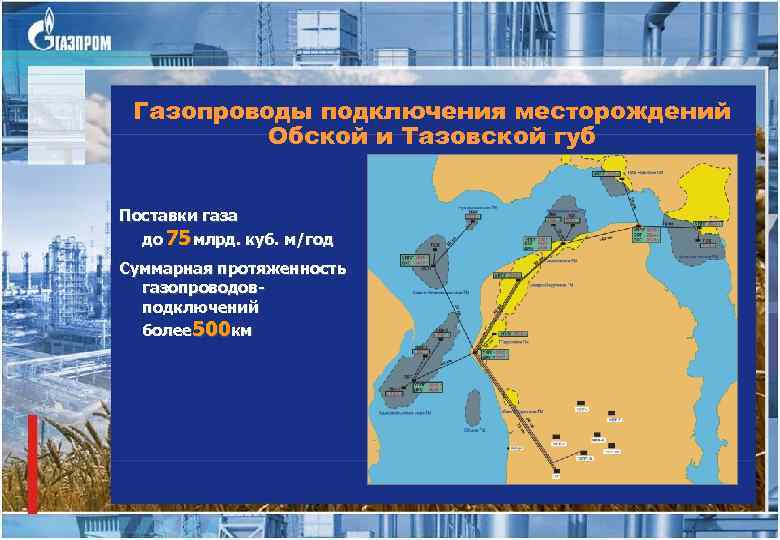

Газопроводы подключения месторождений Обской и Тазовской губ Поставки газа до 75 млрд. куб. м/год Суммарная протяженность газопроводовподключений более 500 км

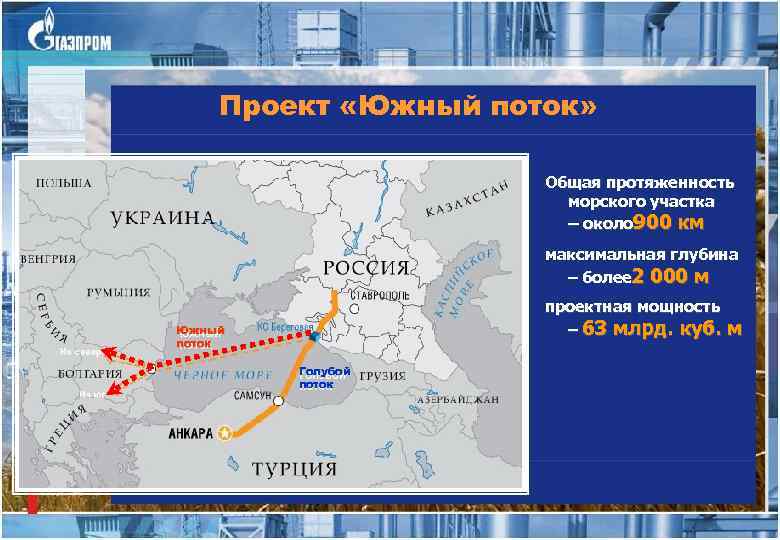

Проект «Южный поток» Общая протяженность морского участка – около 900 км максимальная глубина – более 2 000 м проектная мощность – 63 млрд. куб. Южный поток Голубой поток м

Схема транспортировки природного газа Восточной Сибири и Дальнего Востока 9

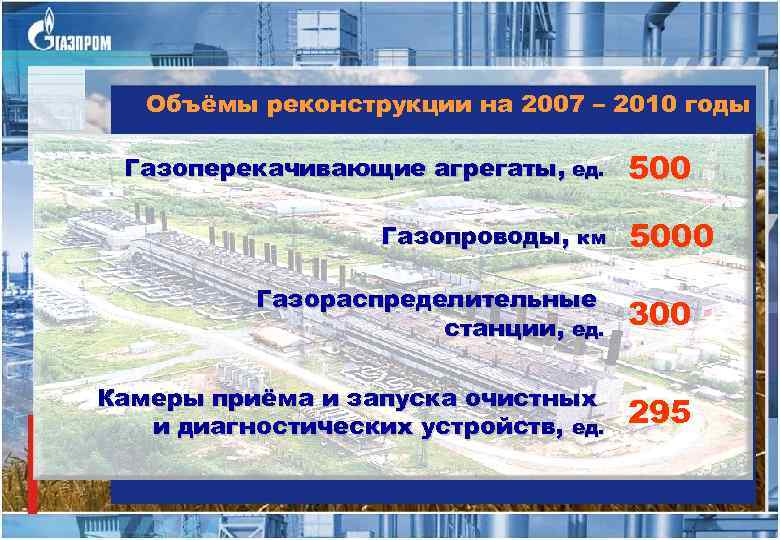

Объёмы реконструкции на 2007 – 2010 годы Газоперекачивающие агрегаты, ед. Газопроводы, км 5000 Газораспределительные станции, ед. 300 Камеры приёма и запуска очистных и диагностических устройств, ед. 295
