ПЕРСПЕКТИВА ОКРУЖНОСТИ

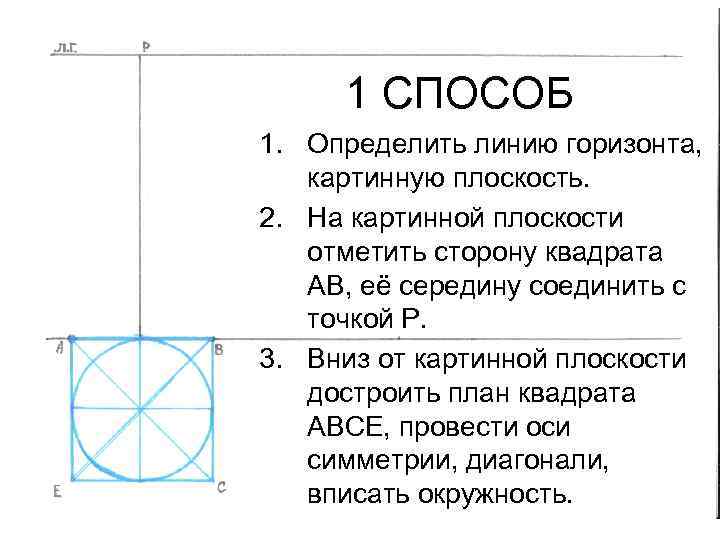

1 СПОСОБ 1. Определить линию горизонта, картинную плоскость. 2. На картинной плоскости отметить сторону квадрата АВ, её середину соединить с точкой Р. 3. Вниз от картинной плоскости достроить план квадрата АВСЕ, провести оси симметрии, диагонали, вписать окружность.
4. Оси симметрии и диагонали пересекают окружность в точках 1, 2, 3, 4, 5, 6, 7, 8 (оси – в не чётных, диагонали – в чётных). Чтобы построить окружность в перспективе нужно найти проекцию чётных точек на картинную плоскость.

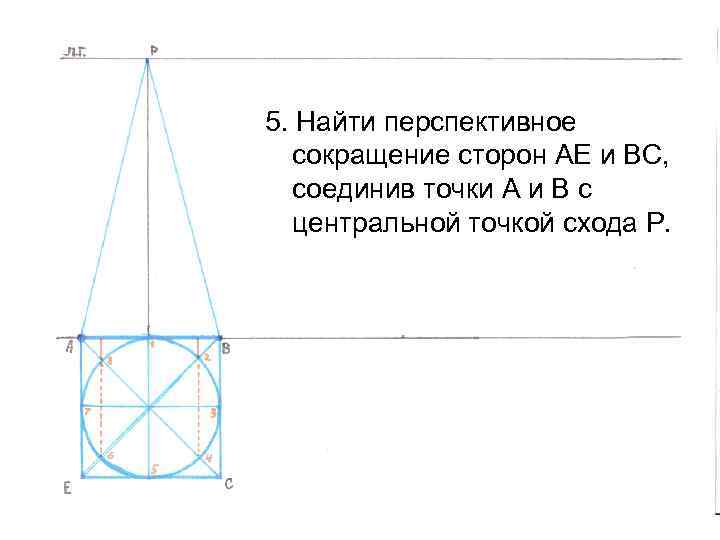

5. Найти перспективное сокращение сторон АЕ и ВС, соединив точки А и В с центральной точкой схода Р.

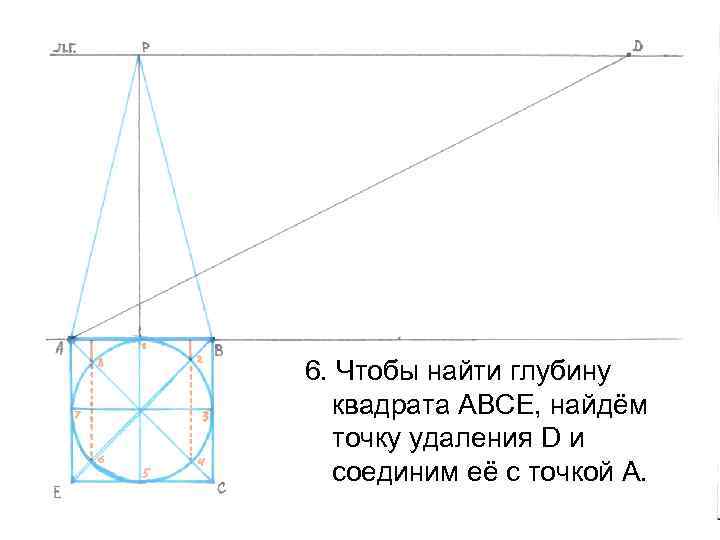

6. Чтобы найти глубину квадрата АВСЕ, найдём точку удаления D и соединим её с точкой А.
7. На пересечении отрезков АD и ВР получится точка С, которая определит глубину квадрата АВСЕ. Из точки С проведём линию, параллельную АВ до пересечения с отрезком АЕ, получим сторону квадрата СЕ.

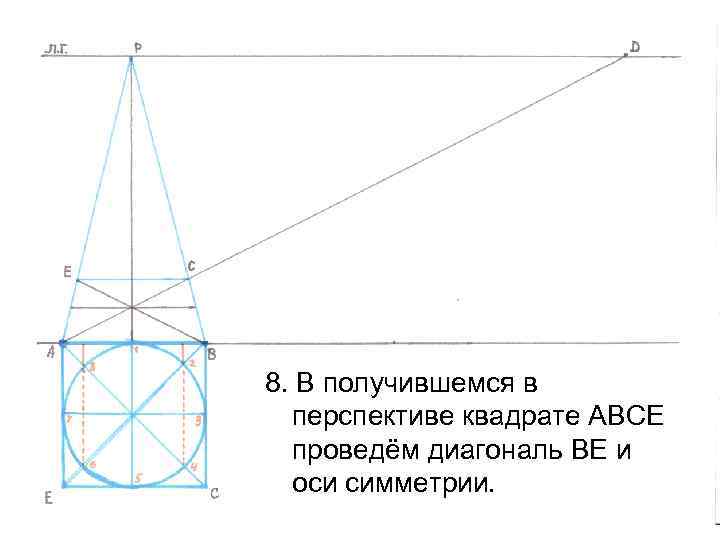

8. В получившемся в перспективе квадрате АВСЕ проведём диагональ ВЕ и оси симметрии.

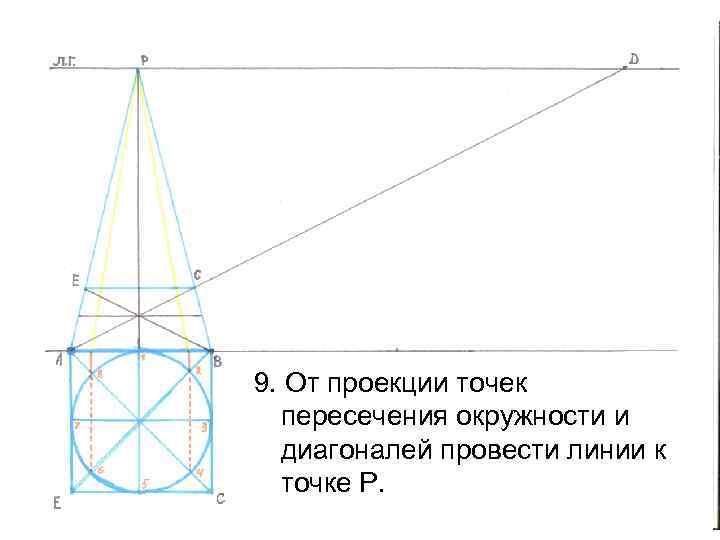

9. От проекции точек пересечения окружности и диагоналей провести линии к точке Р.

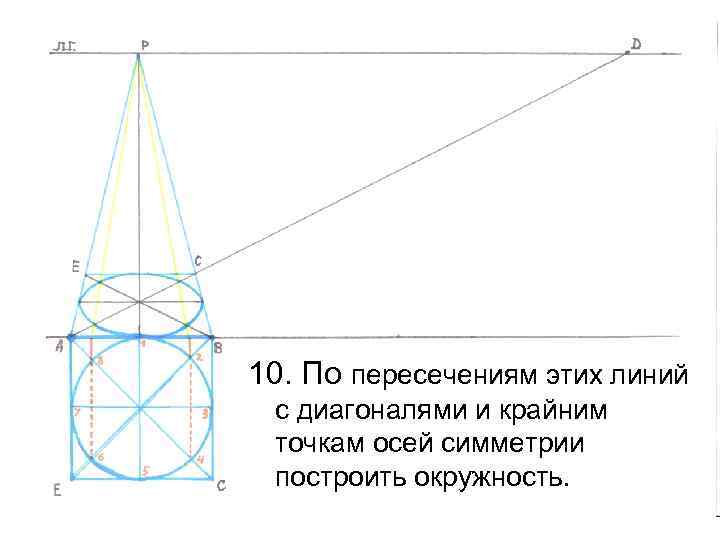

10. По пересечениям этих линий с диагоналями и крайним точкам осей симметрии построить окружность.

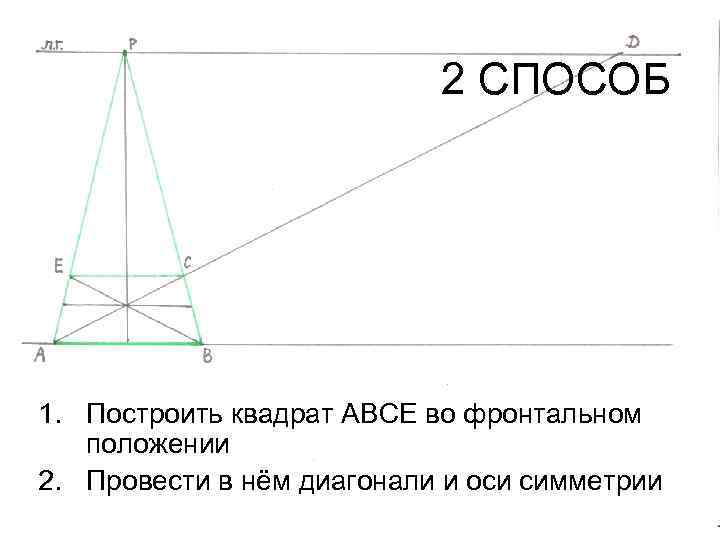

2 СПОСОБ 1. Построить квадрат АВСЕ во фронтальном положении 2. Провести в нём диагонали и оси симметрии
3. От середины стороны АВ и от углов А и В провести прямые под углом 45 градусов до их пересечения.
4. Из середины АВ радиусом, равным расстоянию до пересечения прямых, опустить дугу на сторону квадрата. Получим проекции точек пересечения окружности с диагоналями.

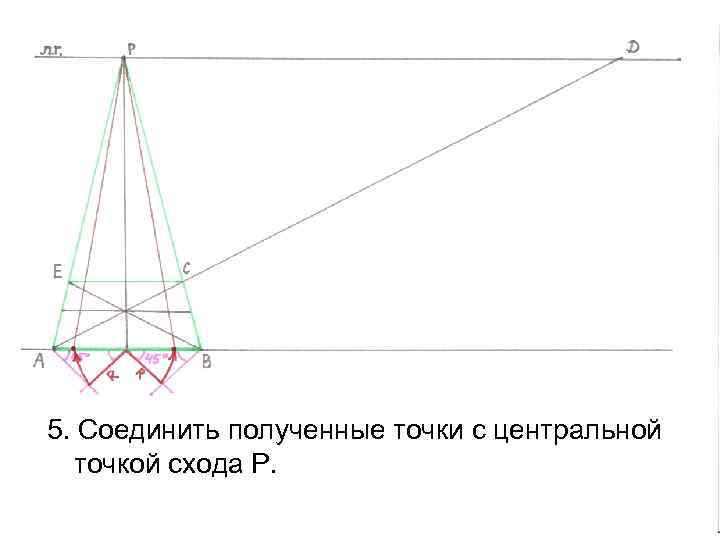

5. Соединить полученные точки с центральной точкой схода Р.

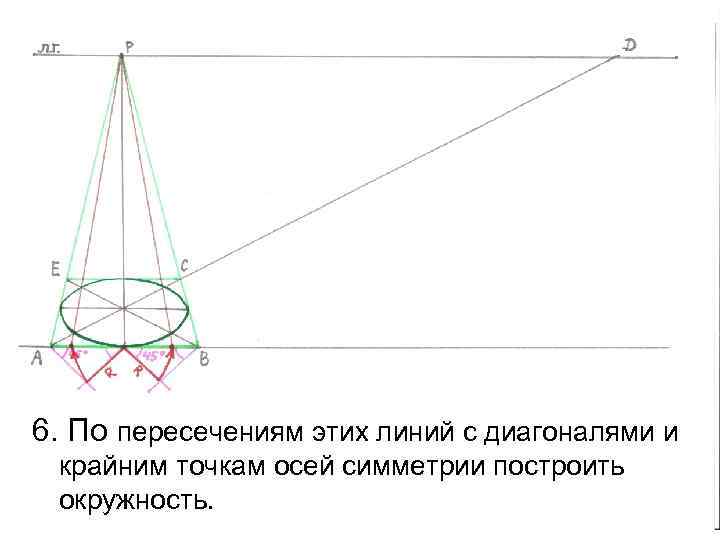

6. По пересечениям этих линий с диагоналями и крайним точкам осей симметрии построить окружность.
