ПЕРСПЕКТИВА интерьера Разработала: Семенова Н. В.
Фронтальная и угловая перспективы интерьера Р В угловой перспективе используют две точки схода. У фронтальной перспективы применяется одна точка схода.
Фронтальная перспектива интерьера Особенности фронтальной перспективы: 1. Картинная плоскость на плане комнаты выбирается параллельно дальней стене и перпендикулярно другим стенам. 2. Лучи из значимых точек интерьера на плане проводятся в точку зрения S. 3. Прямые, перпендикулярные картинной плоскости на плане, в перспективе направлены в главную точку картины – Р, располагающуюся на линии горизонта h. 4. Прямые, параллельные картинной плоскости на плане, в перспективе параллельны линии горизонта и основанию картины.
Построение фронтальной перспективы интерьера с разными углами зрения 3 Р Угол зрени к 1 3 о 2 Р h я≈30º 3 ≈55º 1 2 3 о S 2 Угол зрения ≈55º Р h ≈30º 3 1 S 1 2 3 о
Построение фронтальной перспективы интерьера с разным уровнем линии горизонта 3 Р 1 3 о к 2 Р h ≈55º 2 1 3 о Средний горизонт S h Р 1 h 2 3 о Низкий горизонт Р 1 2 3 о Высокий горизонт
3 3 о 4 Р 1 Р 2 40 Р 1 к Построение фронтальной перспективы интерьера с разным положением точки зрения 2 Р 2 1 S 3 о S 2 Р 1 3 о h h 2 1 h Р 2 1 2 40
3 4 Построение фронтальной перспективы комнаты 5 6 7 3 о 40 50 Р 1 к 60 70 2 Перспектива комнаты 40 50 Р h ≈53º 1 S 2 3 о 60 70
Угловая перспектива интерьера Особенности угловой перспективы: 1. Картинная плоскость на плане комнаты выбирается год острым углом к стенам. 2. Лучи из значимых точек интерьера на плане проводятся в точку зрения S. 3. Горизонтальные прямые, на плане, в перспективе направлены в точку схода F 1, располагающуюся на линии горизонта h слева от главной точки картины Р. 4. Вертикальные прямые, на плане, в перспективе направлены в точку схода F 2, располагающуюся на линии горизонта h справа от главной точки картины Р.
Построение угловой перспективы интерьера F 1 1 Р 2 F 2 S F 1 h 1 2 F 2
Построение угловой перспективы интерьера с разным положением точки зрения F 1 1 Р 1 F 1 Р h Р 2 1 2 F 2 S 1 S Р 1 F 1 1 h 2 F 2
F 1 Построение угловой перспективы интерьера 1 3 4 30 5 40 6 50 60 2 F 2 S F 1 h 1 2 30 40 50 60 F 2

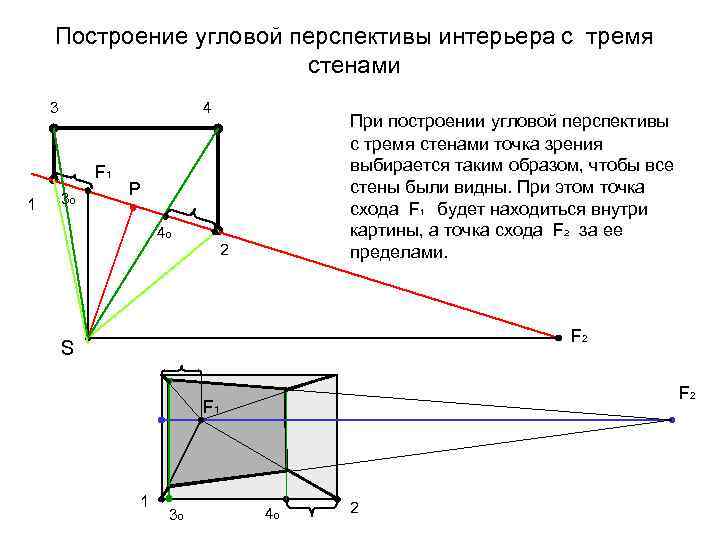

Построение угловой перспективы интерьера с тремя стенами 3 4 F 1 1 30 При построении угловой перспективы с тремя стенами точка зрения выбирается таким образом, чтобы все стены были видны. При этом точка схода F 1 будет находиться внутри картины, а точка схода F 2 за ее пределами. Р 40 2 F 2 S F 2 F 1 1 30 40 2
Интерьер в перспективе
• Особенности построения линейной перспективы Выполнение фронтальной и угловой перспективы интерьера.
