ПЕРСПЕКТИВА интерьера Разработала: Семенова Н. В.
Фронтальная и угловая перспективы интерьера Р В угловой перспективе используют две точки схода. У фронтальной перспективы применяется одна точка схода.

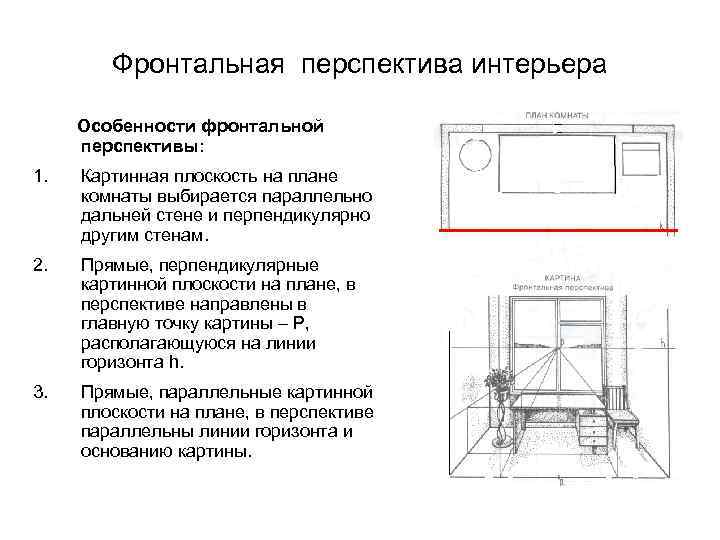

Фронтальная перспектива интерьера Особенности фронтальной перспективы: 1. Картинная плоскость на плане комнаты выбирается параллельно дальней стене и перпендикулярно другим стенам. 2. Прямые, перпендикулярные картинной плоскости на плане, в перспективе направлены в главную точку картины – Р, располагающуюся на линии горизонта h. 3. Прямые, параллельные картинной плоскости на плане, в перспективе параллельны линии горизонта и основанию картины.
Построение фронтальной перспективы интерьера с разными углами зрения 3 Р Угол зрения 53º к 1 2 Р D 1 53º h 3 1 2 S 2 30º Угол зрения 30º D 1/ 2 Р h 3 S 1 1 2
Построение фронтальной перспективы интерьера с разным уровнем линии горизонта Р 1 к Р 2 ≈55º h 1 2 Средний горизонт S h Р 1 h 2 Низкий горизонт Р 2 1 Высокий горизонт
Р 1 Р 2 к Р 1 Построение фронтальной перспективы интерьера с разным положением точки зрения 2 Р h 2 1 S Главная точка картины в средней трети ширины картины S 2 Р 1 Главная точка картины в левой трети ширины картины h 2 1 h Р 2 1 2 Главная точка картины в правой трети ширины картины
Построение фронтальной перспективы комнаты Р к Перспектива комнаты 2 1 D 1 h D 1/ 2 1 Р D 2/ 2 2 Удобно применять дробные дистанционные точки D 2
Угловая перспектива интерьера Особенности угловой перспективы: 1. Картинная плоскость на плане комнаты выбирается год острым углом к стенам. 2. Горизонтальные прямые, на плане, в перспективе направлены в точку схода F 1, располагающуюся на линии горизонта h слева от главной точки картины Р. 3. Вертикальные прямые, на плане, в перспективе направлены в точку схода F 2, располагающуюся на линии горизонта h справа от главной точки картины Р.

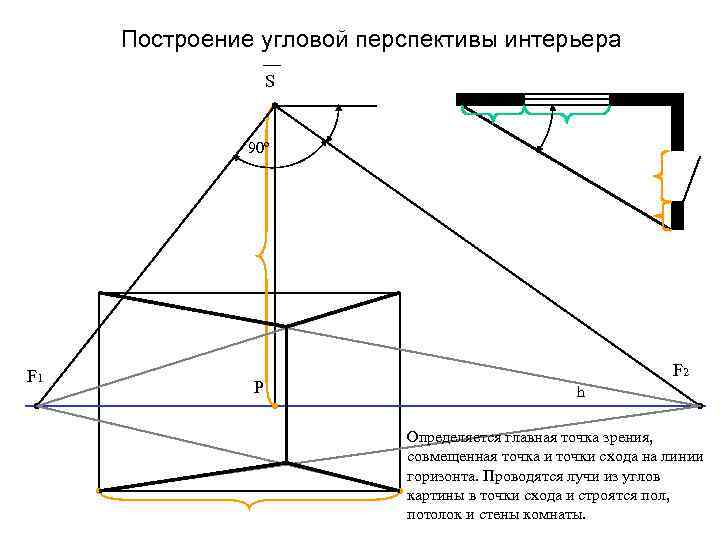

Построение угловой перспективы интерьера S 90º F 1 Р F 2 h Определяется главная точка зрения, совмещенная точка и точки схода на линии горизонта. Проводятся лучи из углов картины в точки схода и строятся пол, потолок и стены комнаты.

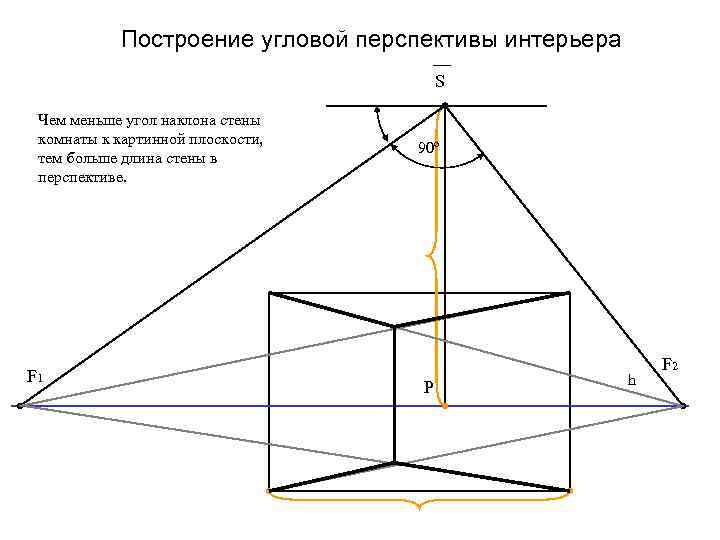

Построение угловой перспективы интерьера S Чем меньше угол наклона стены комнаты к картинной плоскости, тем больше длина стены в перспективе. F 1 90º Р h F 2

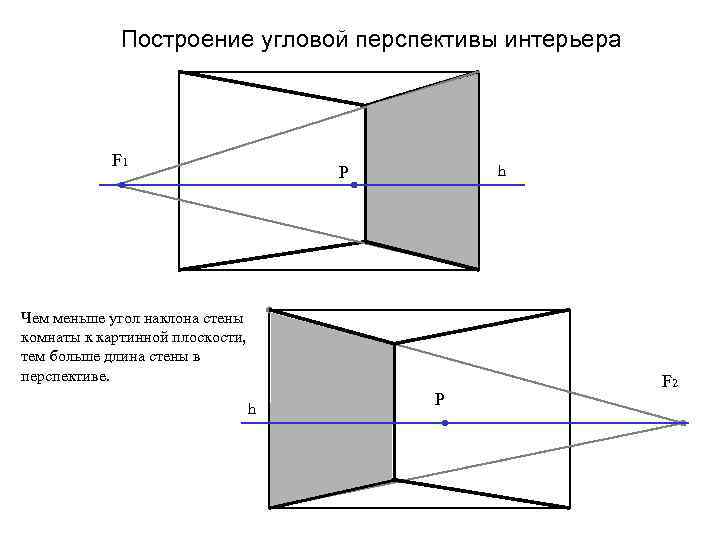

Построение угловой перспективы интерьера F 1 h Р Чем меньше угол наклона стены комнаты к картинной плоскости, тем больше длина стены в перспективе. h Р F 2
Построение угловой перспективы интерьера S 1 90º 2 F 1 M 2 Р M 1 F 2 h

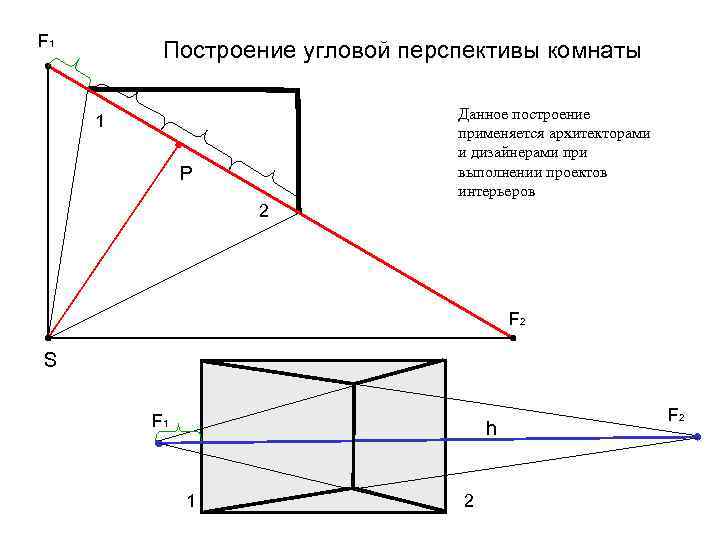

F 1 Построение угловой перспективы комнаты Данное построение применяется архитекторами и дизайнерами при выполнении проектов интерьеров 1 Р 2 F 2 S F 1 h 1 2 F 2

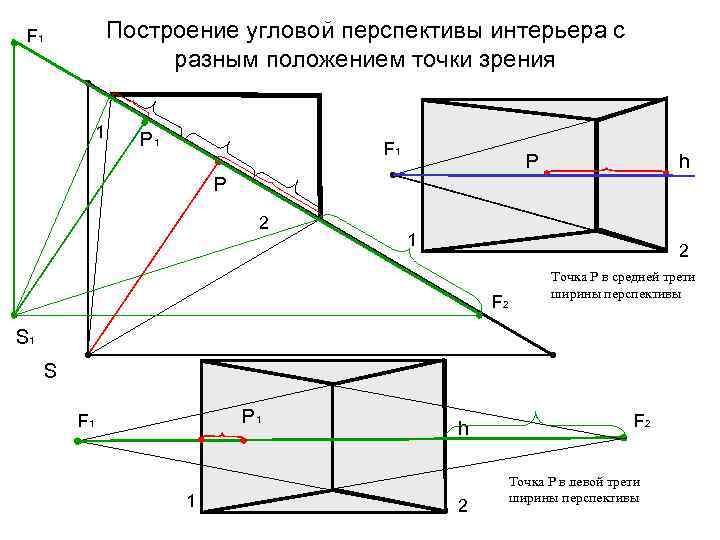

Построение угловой перспективы интерьера с разным положением точки зрения F 1 1 Р 1 F 1 Р h Р 2 1 2 F 2 Точка Р в средней трети ширины перспективы S 1 S Р 1 F 1 1 h 2 F 2 Точка Р в левой трети ширины перспективы

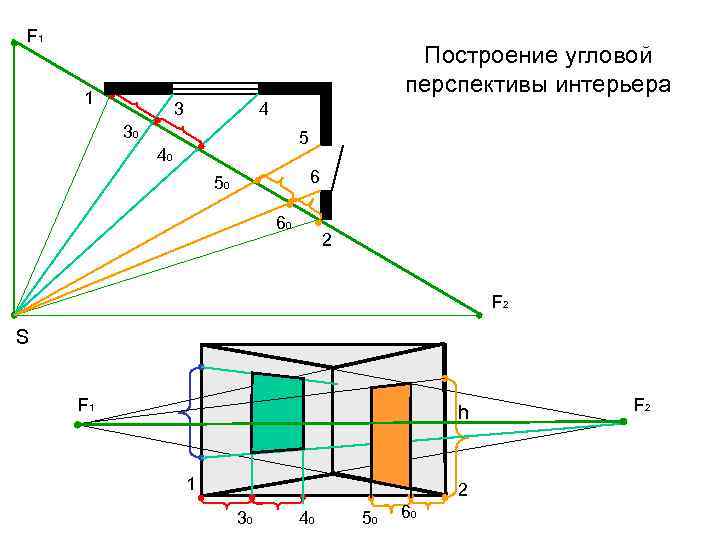

F 1 Построение угловой перспективы интерьера 1 3 4 30 5 40 6 50 60 2 F 2 S F 1 h 1 2 30 40 50 60 F 2

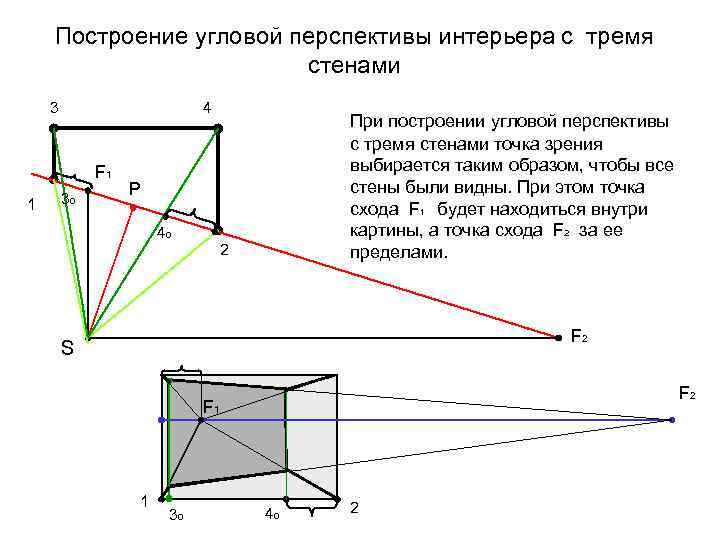

Построение угловой перспективы интерьера с тремя стенами 3 4 F 1 1 30 При построении угловой перспективы с тремя стенами точка зрения выбирается таким образом, чтобы все стены были видны. При этом точка схода F 1 будет находиться внутри картины, а точка схода F 2 за ее пределами. Р 40 2 F 2 S F 2 F 1 1 30 40 2

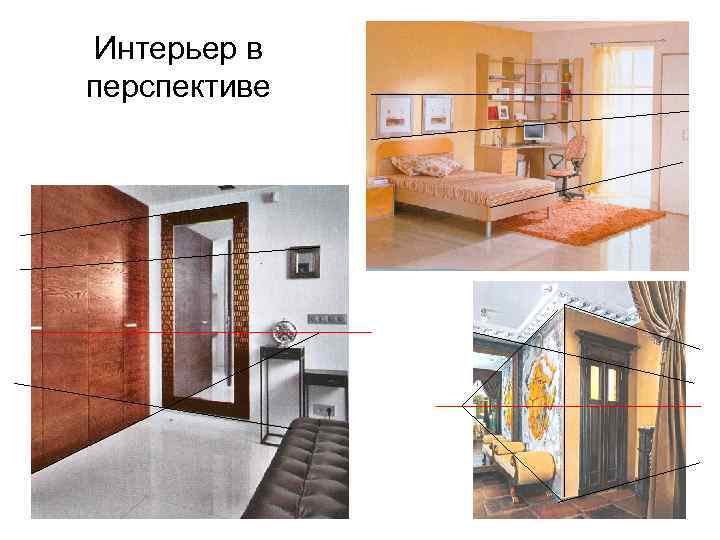

Интерьер в перспективе
• Особенности построения линейной перспективы Выполнение фронтальной и угловой перспективы интерьера.
