Перфоратор Выполнил ст-т группы ИП 07 -01 Козырева

Перфоратор Выполнил: ст-т группы ИП 07 -01 Козырева А. О. ст-т группы ИП 07 -01 Антонюк Н. И.

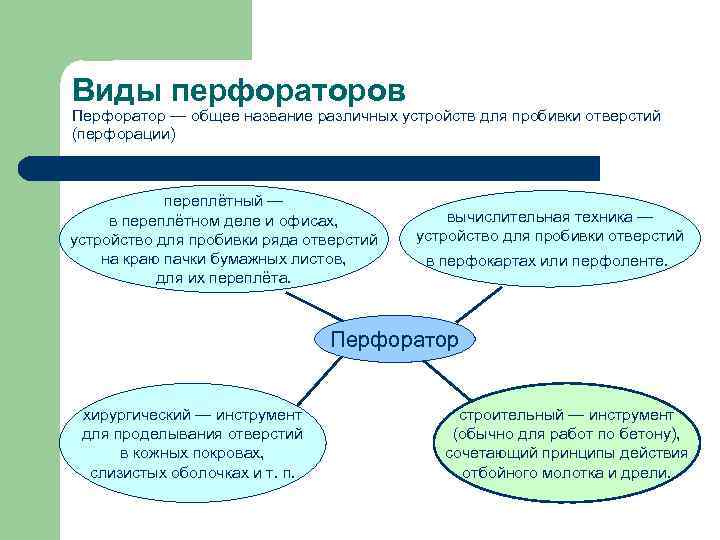

Виды перфораторов Перфоратор — общее название различных устройств для пробивки отверстий (перфорации) переплётный — в переплётном деле и офисах, устройство для пробивки ряда отверстий на краю пачки бумажных листов, для их переплёта. вычислительная техника — устройство для пробивки отверстий в перфокартах или перфоленте. Перфоратор хирургический — инструмент для проделывания отверстий в кожных покровах, слизистых оболочках и т. п. строительный — инструмент (обычно для работ по бетону), сочетающий принципы действия отбойного молотка и дрели.

Перфоратор строительный

Перфоратор строительный

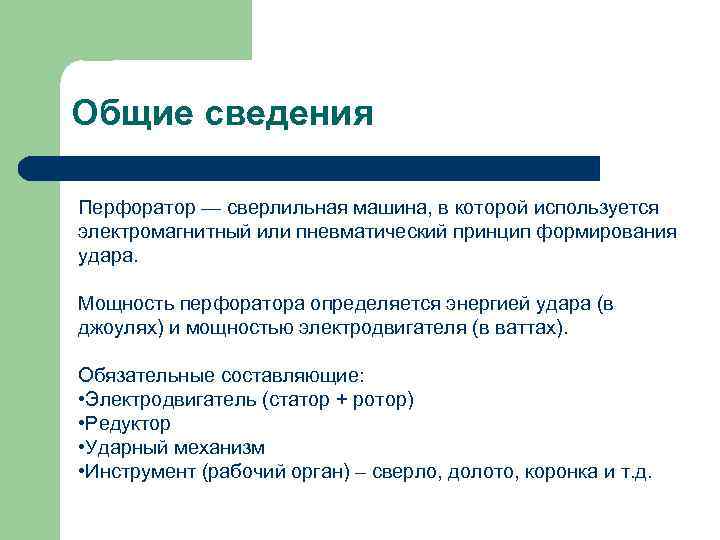

Общие сведения Перфоратор — сверлильная машина, в которой используется электромагнитный или пневматический принцип формирования удара. Мощность перфоратора определяется энергией удара (в джоулях) и мощностью электродвигателя (в ваттах). Обязательные составляющие: • Электродвигатель (статор + ротор) • Редуктор • Ударный механизм • Инструмент (рабочий орган) – сверло, долото, коронка и т. д.

Принципиальная схема перфоратора С вертикальным расположением двигателя

Электродвигатель и трансмиссия Электродвигатель расположен под углом 90 о к рабочему органу Передача вращательного движения осуществляется через конические шестеренки

Ударный механизм Пневматический

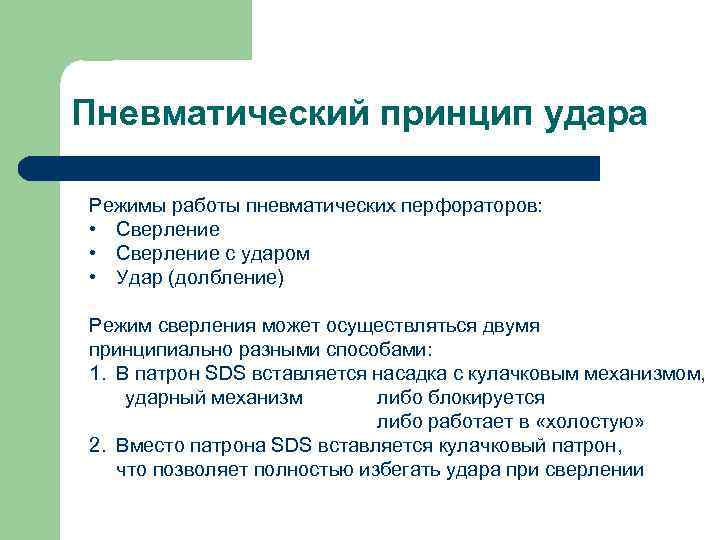

Пневматический принцип удара Режимы работы пневматических перфораторов: • Сверление с ударом • Удар (долбление) Режим сверления может осуществляться двумя принципиально разными способами: 1. В патрон SDS вставляется насадка с кулачковым механизмом, ударный механизм либо блокируется либо работает в «холостую» 2. Вместо патрона SDS вставляется кулачковый патрон, что позволяет полностью избегать удара при сверлении

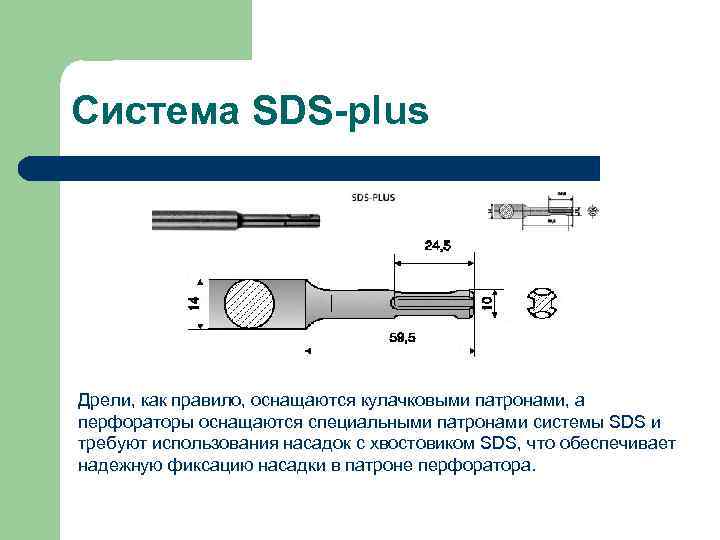

Система SDS-plus Дрели, как правило, оснащаются кулачковыми патронами, а перфораторы оснащаются специальными патронами системы SDS и требуют использования насадок с хвостовиком SDS, что обеспечивает надежную фиксацию насадки в патроне перфоратора.

Применение l l l Сверление отверстий в различных поверхностях Выполнение отверстий в бетонных стенах Штробление пазов Работа как с шуруповертом (при наличии реверса) Демонтаж кафельной плитки и других материалов Шлифование

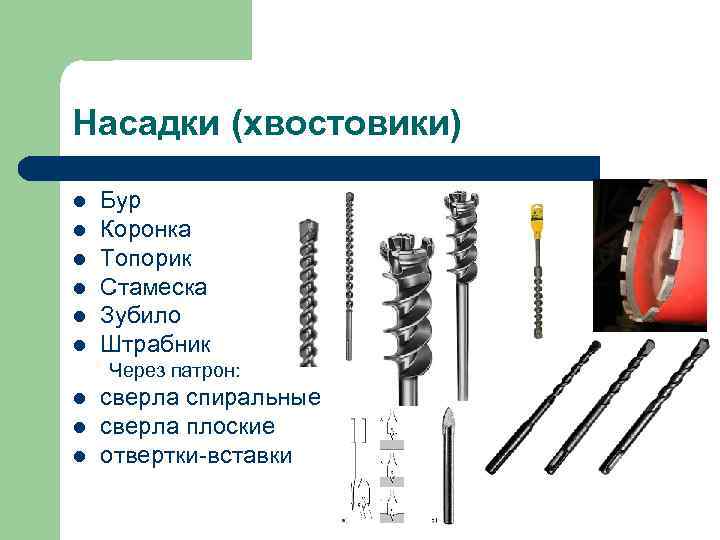

Насадки (хвостовики) l l l Бур Коронка Топорик Стамеска Зубило Штрабник Через патрон: l l l сверла спиральные сверла плоские отвертки-вставки

Машина электрическая перфорационная «МЭП – 420 ЭРУ»

привода коллекторного передается через конические зубчатые колеса 39, 36 на ударный механизм, а другая часть крутящего момента через цилиндрические зубчатые колеса 41, 13 — на предохранительную муфту. Ударный механизм компрессионно-вакуумного типа состоит из цилиндра 44, кривошипа 17, шатуна 14, пальца 10, поршня 9, бойка 8, ударника 48. Передача части кинетической энергии привода коллекторному бойку в ударном и ударно-вращательном режимах осуществляется с помощью воздушной подушки, образованной в цилиндре между поршнем и бойком, что снижает уровень вибрации перфоратора. Предохранительная муфта состоит из зубчатого колеса 13, цилиндра 44 с лысками и четырех роликов 12, помешенных через пазы зубчатого колеса 13 на лыски цилиндра 44 и передающих крутящий момент на цилиндр с помощью пружины 11. Крутящий момент через предохранительную муфту и ролики 51 передается на сменный инструмент. При превышении крутящего момента на инструменте допустимой величины ролики 12 растягивают пружину II и проскальзывают относительно цилиндра. Предохранительная муфта срабатывает лишь в случае заклинивания инструмента, предохраняя редуктор и привод коллекторный от преждевременного выхода из строя. При работе в ударном и ударно-вращательном режимах перфоратор автоматически переходит во вращательный (безударный) режим при прекращении нажатия из рукоятку перфоратора. При этом боек захватывается шариками с пружинным кольцом 7 и фиксируется п этом положении, а воздушная подушка сообщается с атмосферой через отверстия 47. Для снижения уровня вибрации во время работы в перфораторе предусмотрена система амортизации, состоящая из резиновых амортизаторов 6 и 15. Шнековые буры имеют удлиненный хвостовик, воздействием которого на боек перекрываются отверстия 47 цилиндра и обеспечивается тем самым работа в ударно-вращательном режиме. Спиральные сверла с твердосплавными пластинами с гладкими хвостовиками крепятся в держателе коническими втулками соответствующего диаметра. Для выбивания конических втулок из держателя используется клин. Устройство перфоратора «МЭП – 420 ЭРУ»
