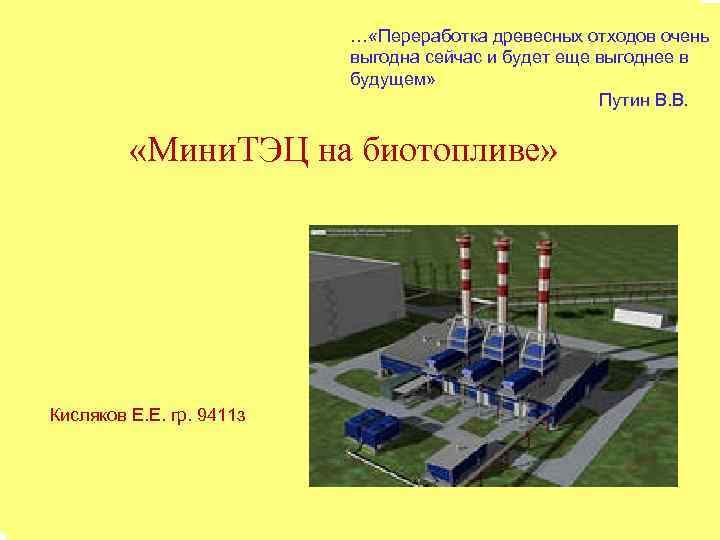

… «Переработка древесных отходов очень выгодна сейчас и будет еще выгоднее в будущем» Путин В. В. «Мини. ТЭЦ на биотопливе» Кисляков Е. Е. гр. 9411 з

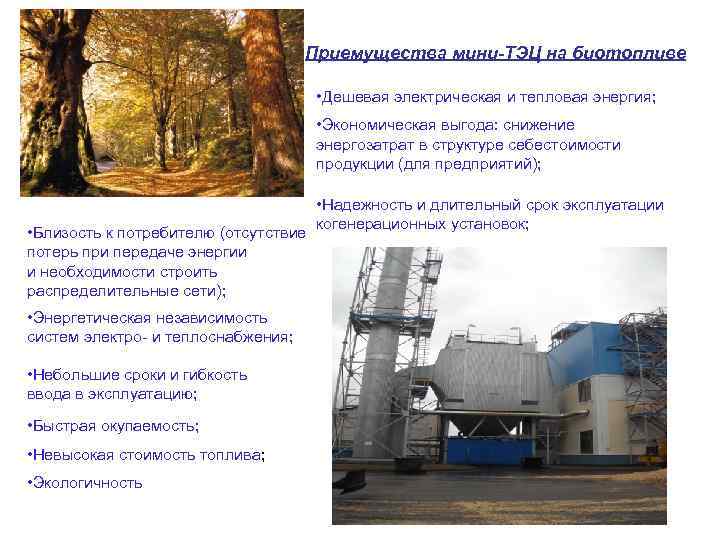

Приемущества мини-ТЭЦ на биотопливе • Дешевая электрическая и тепловая энергия; • Экономическая выгода: снижение энергозатрат в структуре себестоимости продукции (для предприятий); • Близость к потребителю (отсутствие потерь при передаче энергии и необходимости строить распределительные сети); • Энергетическая независимость систем электро- и теплоснабжения; • Небольшие сроки и гибкость ввода в эксплуатацию; • Быстрая окупаемость; • Невысокая стоимость топлива; • Экологичность • Надежность и длительный срок эксплуатации когенерационных установок;

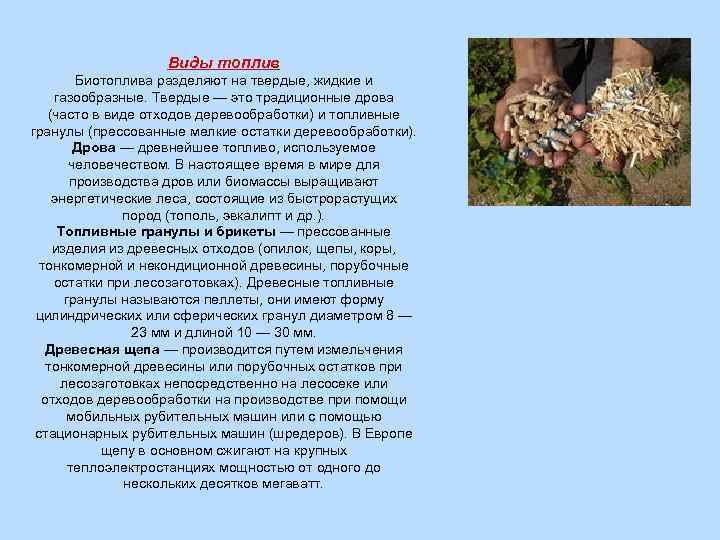

Виды топлив Биотоплива разделяют на твердые, жидкие и газообразные. Твердые — это традиционные дрова (часто в виде отходов деревообработки) и топливные гранулы (прессованные мелкие остатки деревообработки). Дрова — древнейшее топливо, используемое человечеством. В настоящее время в мире для производства дров или биомассы выращивают энергетические леса, состоящие из быстрорастущих пород (тополь, эвкалипт и др. ). Топливные гранулы и брикеты — прессованные изделия из древесных отходов (опилок, щепы, коры, тонкомерной и некондиционной древесины, порубочные остатки при лесозаготовках). Древесные топливные гранулы называются пеллеты, они имеют форму цилиндрических или сферических гранул диаметром 8 — 23 мм и длиной 10 — 30 мм. Древесная щепа — производится путем измельчения тонкомерной древесины или порубочных остатков при лесозаготовках непосредственно на лесосеке или отходов деревообработки на производстве при помощи мобильных рубительных машин или с помощью стационарных рубительных машин (шредеров). В Европе щепу в основном сжигают на крупных теплоэлектростанциях мощностью от одного до нескольких десятков мегаватт.

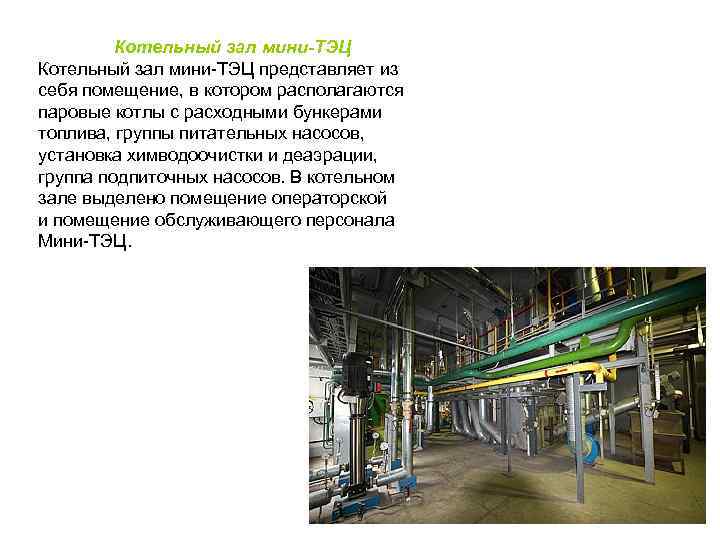

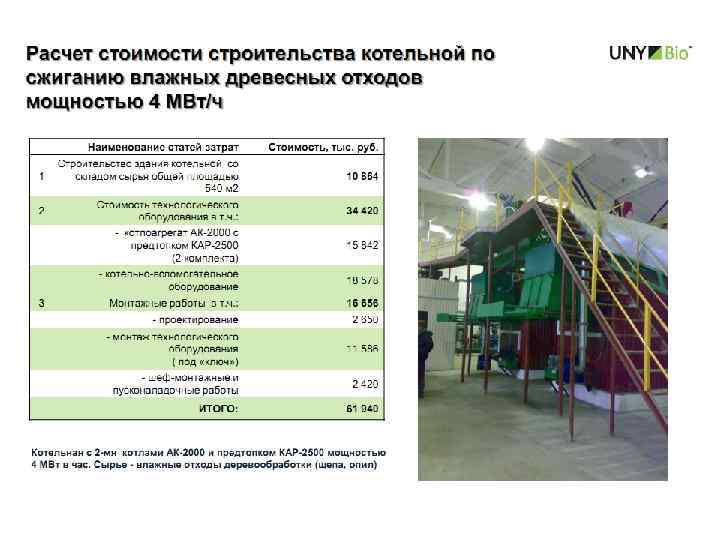

Котельный зал мини-ТЭЦ представляет из себя помещение, в котором располагаются паровые котлы с расходными бункерами топлива, группы питательных насосов, установка химводоочистки и деаэрации, группа подпиточных насосов. В котельном зале выделено помещение операторской и помещение обслуживающего персонала Мини-ТЭЦ.

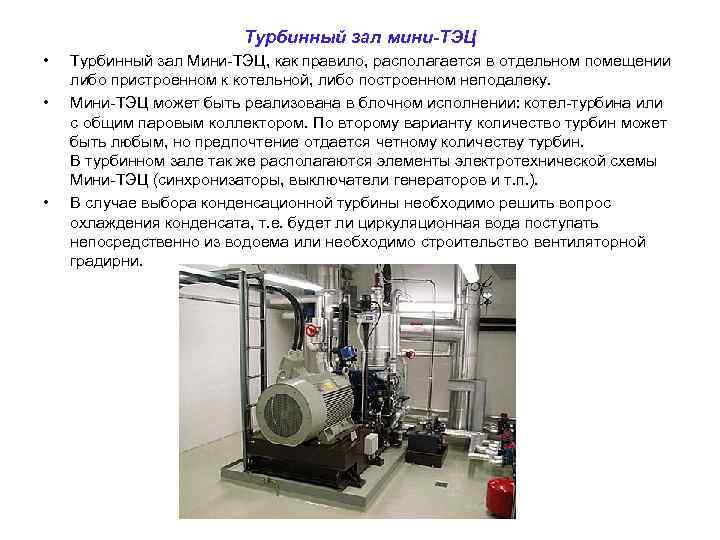

Турбинный зал мини-ТЭЦ • • • Турбинный зал Мини-ТЭЦ, как правило, располагается в отдельном помещении либо пристроенном к котельной, либо построенном неподалеку. Мини-ТЭЦ может быть реализована в блочном исполнении: котел-турбина или с общим паровым коллектором. По второму варианту количество турбин может быть любым, но предпочтение отдается четному количеству турбин. В турбинном зале так же располагаются элементы электротехнической схемы Мини-ТЭЦ (синхронизаторы, выключатели генераторов и т. п. ). В случае выбора конденсационной турбины необходимо решить вопрос охлаждения конденсата, т. е. будет ли циркуляционная вода поступать непосредственно из водоема или необходимо строительство вентиляторной градирни.

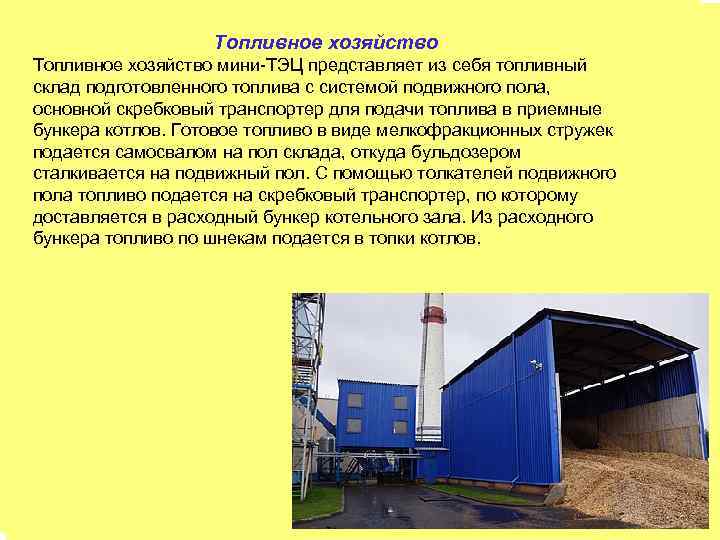

Топливное хозяйство мини-ТЭЦ представляет из себя топливный склад подготовленного топлива с системой подвижного пола, основной скребковый транспортер для подачи топлива в приемные бункера котлов. Готовое топливо в виде мелкофракционных стружек подается самосвалом на пол склада, откуда бульдозером сталкивается на подвижный пол. С помощью толкателей подвижного пола топливо подается на скребковый транспортер, по которому доставляется в расходный бункер котельного зала. Из расходного бункера топливо по шнекам подается в топки котлов.
Автоматизация и управление мини-ТЭЦ Мини-ТЭЦ строится с высоким уровнем автоматизации, позволяя работать автоматически без вмешательства оператора. Локальные системы автоматики турбинного зала, котельного зала объединяются в общий верхний уровень с выводом сигналов на диспетчерский пульт. На диспетчерском пульте отражаются мнемосхемы мини-ТЭЦ с указанием номинальных и фактических параметров работы. Совместная работа систем автоматики позволяет регулировать отпускаемую электрическую и тепловую мощность, автоматически управлять системой топливоподачи от систем подвижного пола, до регулирования расхода пара с котлов.

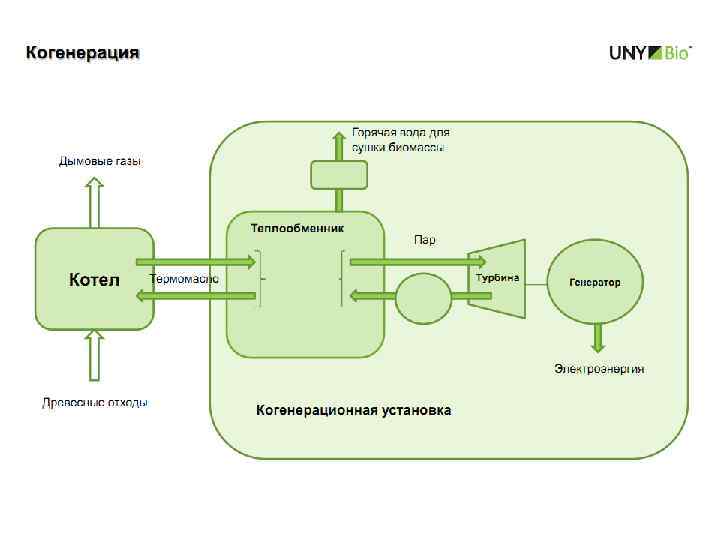

Принципиальная схема мини-ТЭЦ на биотопливе с конденсационной турбиной

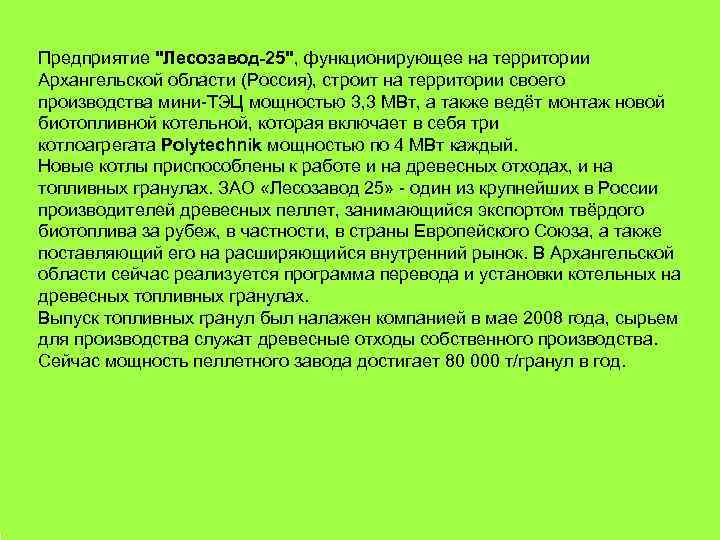

Предприятие "Лесозавод-25", функционирующее на территории Архангельской области (Россия), строит на территории своего производства мини-ТЭЦ мощностью 3, 3 МВт, а также ведёт монтаж новой биотопливной котельной, которая включает в себя три котлоагрегата Polytechnik мощностью по 4 МВт каждый. Новые котлы приспособлены к работе и на древесных отходах, и на топливных гранулах. ЗАО «Лесозавод 25» - один из крупнейших в России производителей древесных пеллет, занимающийся экспортом твёрдого биотоплива за рубеж, в частности, в страны Европейского Союза, а также поставляющий его на расширяющийся внутренний рынок. В Архангельской области сейчас реализуется программа перевода и установки котельных на древесных топливных гранулах. Выпуск топливных гранул был налажен компанией в мае 2008 года, сырьем для производства служат древесные отходы собственного производства. Сейчас мощность пеллетного завода достигает 80 000 т/гранул в год.
