Переносная станция наземной разведки ПСНР-5 1 РЛ 133

Переносная станция наземной разведки ПСНР-5 (1 РЛ 133) Предназначена для поиска, обнаружения, сопровождения и измерения координат движущихся наземных целей. Индикация целей в станции возможна с помощью как звукового индикатора (головные телефоны), так и электронно-лучевого индикатора (электроннолучевая трубка). Тактико-технические характеристики: - максимальная дальность наблюдения: танков, БТР, автомобилей - 10 -12 км групп пехоты - 5 -6 км одиночных солдат - 3 -4 км - минимальная дальность наблюдения - 200 м - ошибки определения координат целей: по дальности - 25 м по направлению - 0 -02 - сектор поиска - 4 - 20 -00 - время развертывания - 5 мин - время непрерывной работы - 20 ч - время определения координат цели - 1 мин - масса - 45 кг

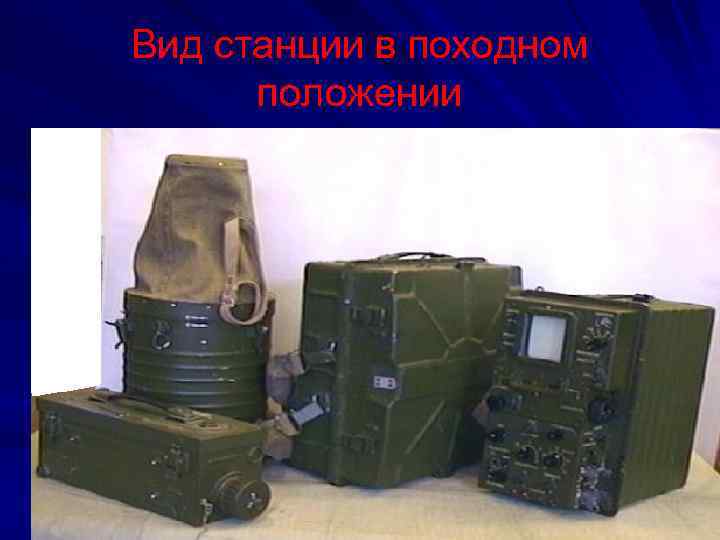

Вид станции в походном положении

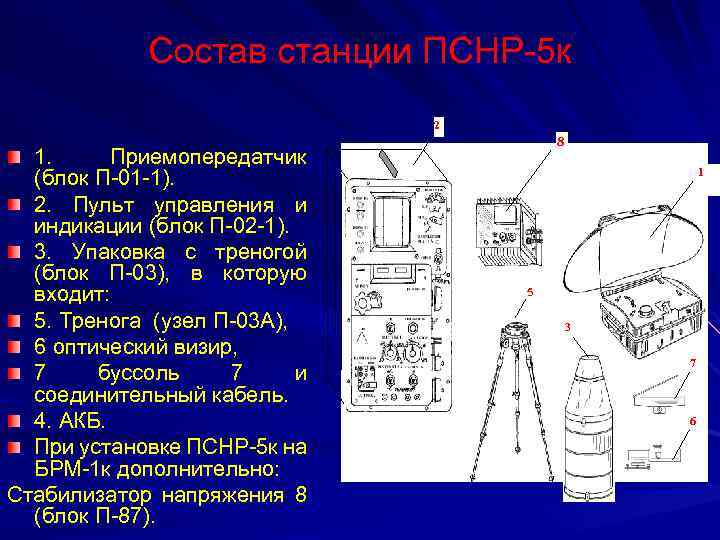

Состав станции ПСНР-5 к 2 1. Приемопередатчик (блок П-01 -1). 2. Пульт управления и индикации (блок П-02 -1). 3. Упаковка с треногой (блок П-03), в которую входит: 5. Тренога (узел П-03 А), 6 оптический визир, 7 буссоль 7 и соединительный кабель. 4. АКБ. При установке ПСНР-5 к на БРМ-1 к дополнительно: Стабилизатор напряжения 8 (блок П-87). 8 1 5 3 7 6

Органы управления ПСНР-5 16 14 17 15 2 3 5 10 12 13 11 4 6 8 1 7 18 19 20

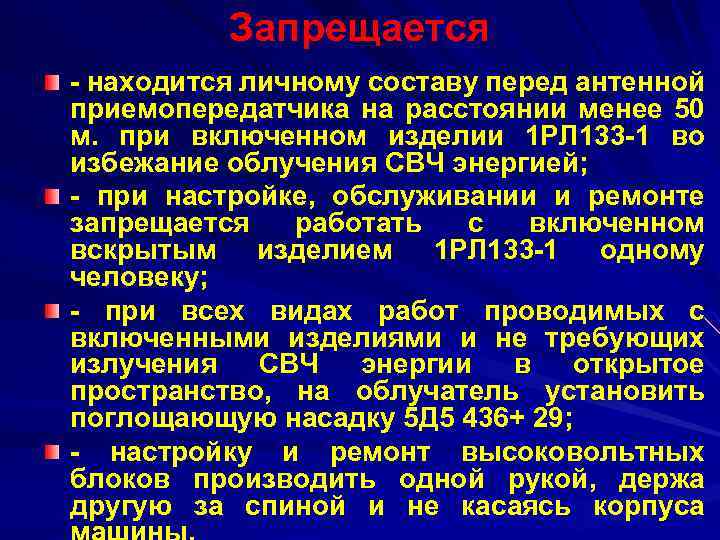

Запрещается - находится личному составу перед антенной приемопередатчика на расстоянии менее 50 м. при включенном изделии 1 РЛ 133 -1 во избежание облучения СВЧ энергией; - при настройке, обслуживании и ремонте запрещается работать с включенном вскрытым изделием 1 РЛ 133 -1 одному человеку; - при всех видах работ проводимых с включенными изделиями и не требующих излучения СВЧ энергии в открытое пространство, на облучатель установить поглощающую насадку 5 Д 5 436+ 29; - настройку и ремонт высоковольтных блоков производить одной рукой, держа другую за спиной и не касаясь корпуса

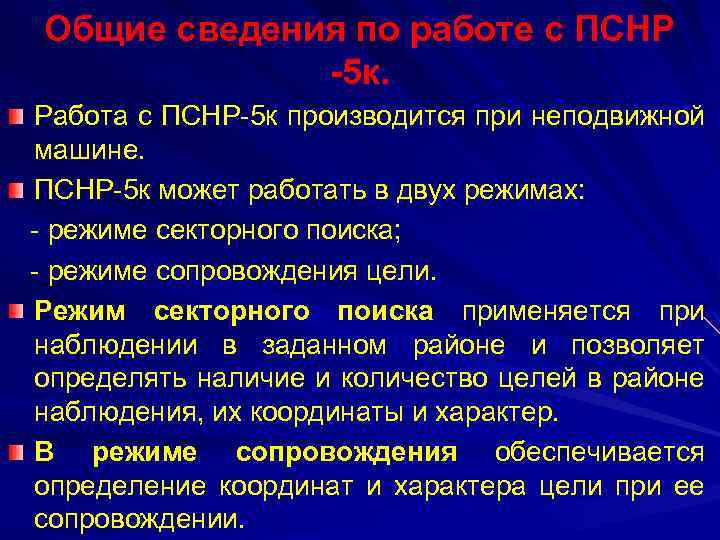

Общие сведения по работе с ПСНР -5 к. Работа с ПСНР-5 к производится при неподвижной машине. ПСНР-5 к может работать в двух режимах: - режиме секторного поиска; - режиме сопровождения цели. Режим секторного поиска применяется при наблюдении в заданном районе и позволяет определять наличие и количество целей в районе наблюдения, их координаты и характер. В режиме сопровождения обеспечивается определение координат и характера цели при ее сопровождении.
