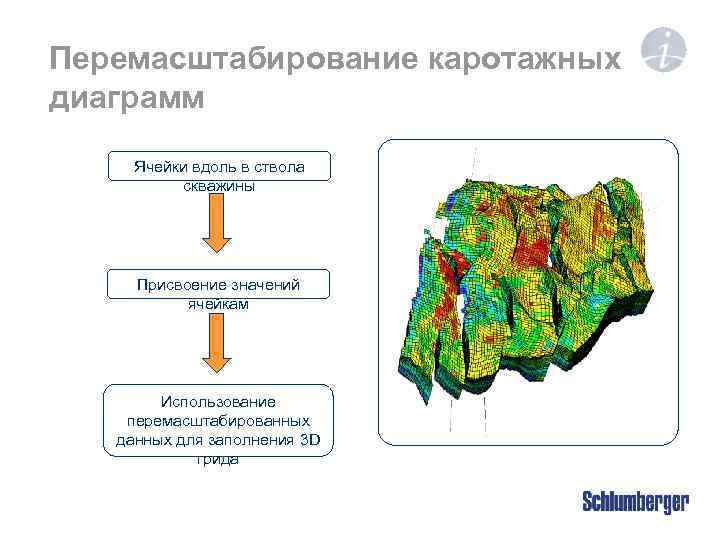

Перемасштабирование каротажных диаграмм Ячейки вдоль в ствола скважины Присвоение значений ячейкам Использование перемасштабированных для заполнения 3 D грида

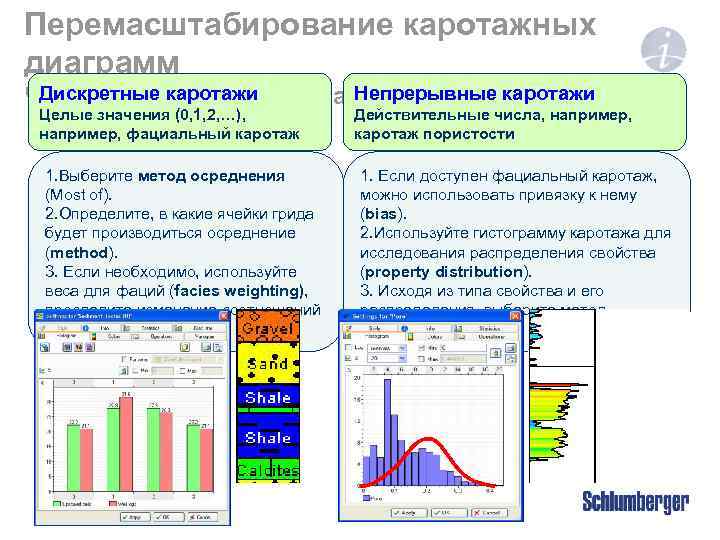

Перемасштабирование каротажных диаграмм Дискретные каротажи Непрерывные каротажи Что учитывать при перемасштабировании Целые значения (0, 1, 2, …), например, фациальный каротаж 1. Выберите метод осреднения (Most of). 2. Определите, в какие ячейки грида будет производиться осреднение (method). 3. Если необходимо, используйте веса для фаций (facies weighting), проследите изменение соотношений на гистограмме. Действительные числа, например, каротаж пористости 1. Если доступен фациальный каротаж, можно использовать привязку к нему (bias). 2. Используйте гистограмму каротажа для исследования распределения свойства (property distribution). 3. Исходя из типа свойства и его распределения, выберите метод осреднения.

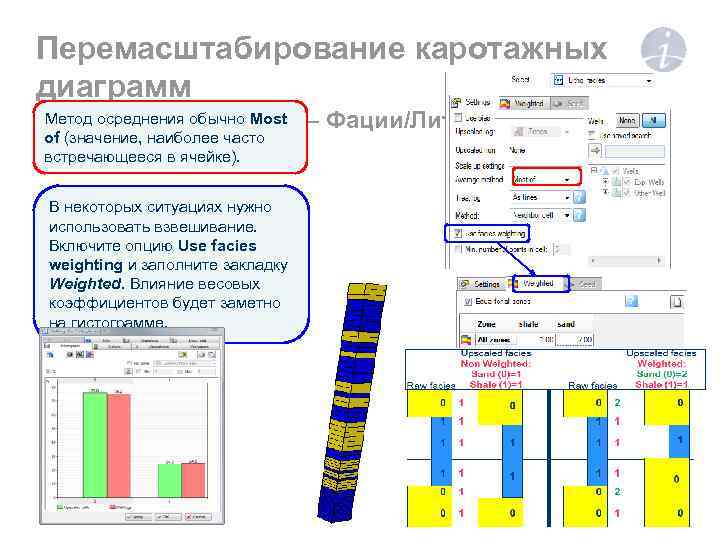

Перемасштабирование каротажных диаграмм Метод осреднения обычно Most Дискретные каротажи – Фации/Литология of (значение, наиболее часто встречающееся в ячейке). В некоторых ситуациях нужно использовать взвешивание. Включите опцию Use facies weighting и заполните закладку Weighted. Влияние весовых коэффициентов будет заметно на гистограмме.

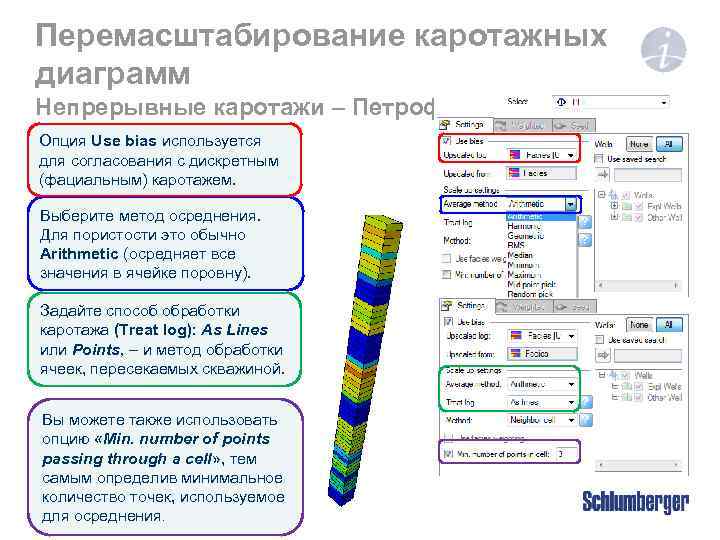

Перемасштабирование каротажных диаграмм Непрерывные каротажи – Петрофизические свойства Опция Use bias используется для согласования с дискретным (фациальным) каротажем. Выберите метод осреднения. Для пористости это обычно Arithmetic (осредняет все значения в ячейке поровну). Задайте способ обработки каротажа (Treat log): As Lines или Points, – и метод обработки ячеек, пересекаемых скважиной. Вы можете также использовать опцию «Min. number of points passing through a cell» , тем самым определив минимальное количество точек, используемое для осреднения.
Перемасштабирование каротажных диаграмм Непрерывный к дискретному каротажу дискретному Привязка каротаж может быть привязан кпроизводиться лишь по (например, фациям), тогда осреднение будет значениям, соответствующим правильному коду дискретного каротажа. Перемасштабирован Изначальный каротаж Перемасштабированный фациальный каротаж Sand Shale ный фациальный каротаж пористости

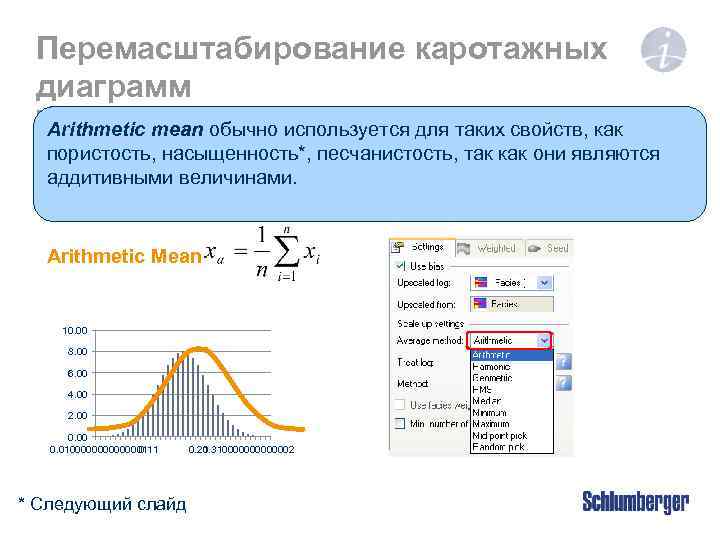

Перемасштабирование каротажных диаграмм Пористость / Насыщенность / Песчанистость (Среднее Arithmetic mean обычно используется для таких свойств, как арифметическое) пористость, насыщенность*, песчанистость, так как они являются аддитивными величинами. Arithmetic Mean 10. 00 8. 00 6. 00 4. 00 2. 00 0. 0100000001 0. 11 * Следующий слайд 0. 21. 310000002 0

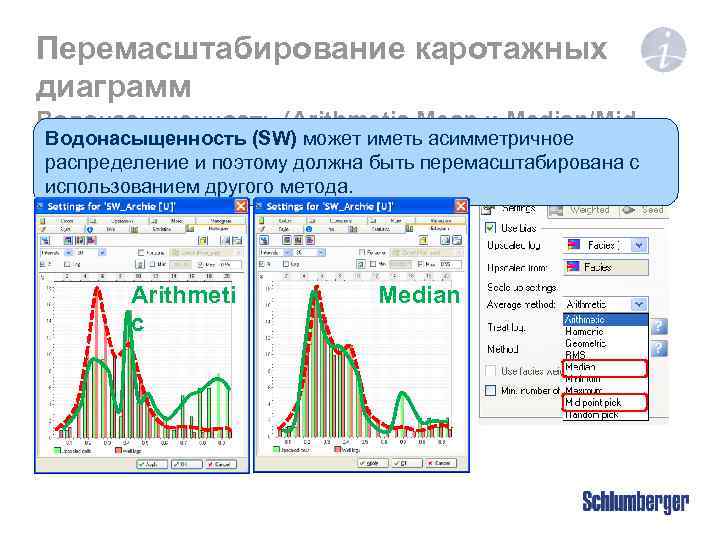

Перемасштабирование каротажных диаграмм Водонасыщенность (Arithmetic Mean и Median/Mid. Водонасыщенность (SW) может иметь асимметричное point-pick) распределение и поэтому должна быть перемасштабирована с использованием другого метода. Arithmeti c Median

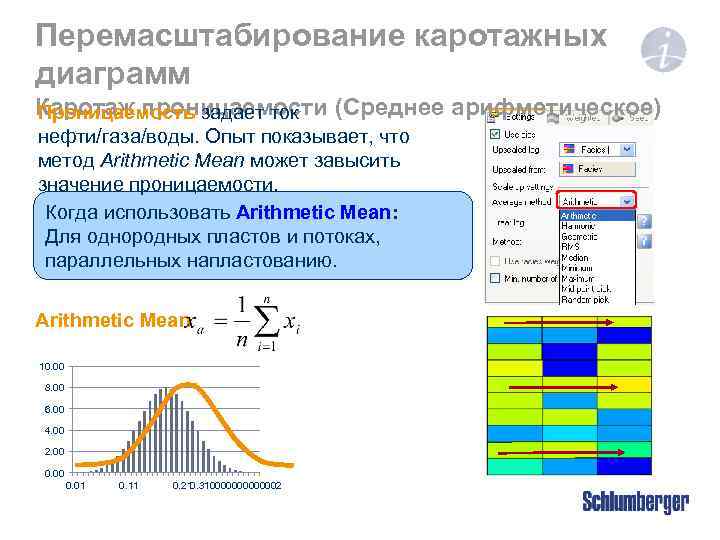

Перемасштабирование каротажных диаграмм Каротаж проницаемости (Среднее арифметическое) Проницаемость задает ток нефти/газа/воды. Опыт показывает, что метод Arithmetic Mean может завысить значение проницаемости. Когда использовать Arithmetic Mean: Для однородных пластов и потоках, параллельных напластованию. Arithmetic Mean 10. 00 8. 00 6. 00 4. 00 2. 00 0. 01 0. 11 0. 210. 310000002

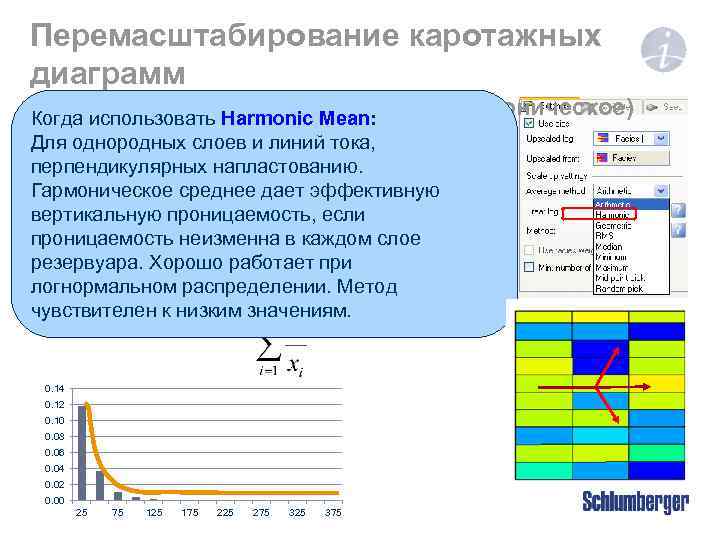

Перемасштабирование каротажных диаграмм Каротаж проницаемости. Mean: (Среднее гармоническое) Когда использовать Harmonic Для однородных слоев и линий тока, перпендикулярных напластованию. Гармоническое среднее дает эффективную вертикальную проницаемость, если проницаемость неизменна в каждом слое резервуара. Хорошо работает при логнормальном распределении. Метод чувствителен к низким значениям. Harmonic Mean 0. 14 0. 12 0. 10 0. 08 0. 06 0. 04 0. 02 0. 00 25 75 125 175 225 275 325 375

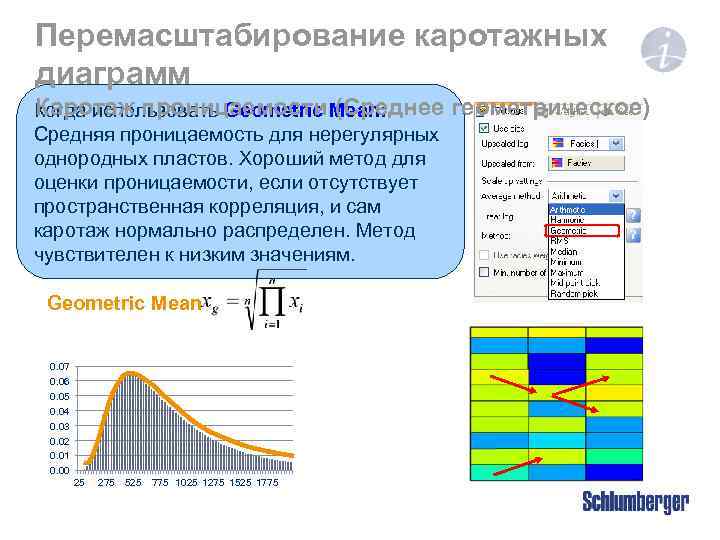

Перемасштабирование каротажных диаграмм Каротаж проницаемости (Среднее Когда использовать Geometric Mean: Средняя проницаемость для нерегулярных однородных пластов. Хороший метод для оценки проницаемости, если отсутствует пространственная корреляция, и сам каротаж нормально распределен. Метод чувствителен к низким значениям. Geometric Mean 0. 07 0. 06 0. 05 0. 04 0. 03 0. 02 0. 01 0. 00 25 275 525 775 1025 1275 1525 1775 геометрическое)

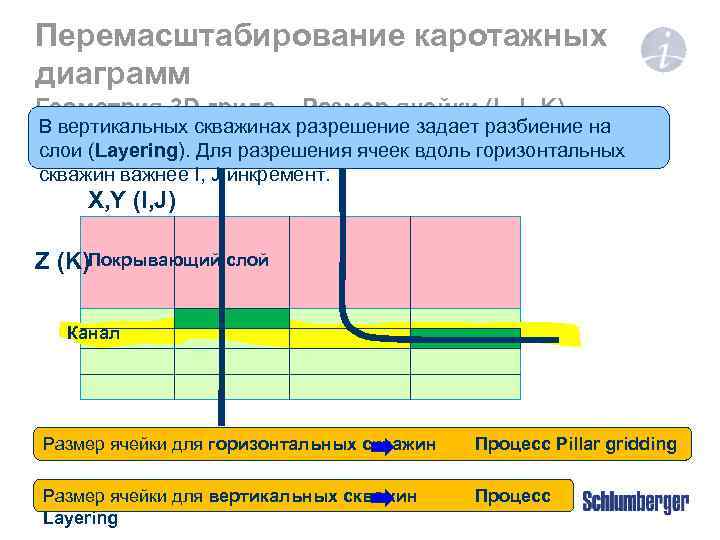

Перемасштабирование каротажных диаграмм Геометрия 3 D грида – Размер ячейки (I, J, K) В вертикальных скважинах разрешение задает разбиение на слои (Layering). Для разрешения ячеек вдоль горизонтальных скважин важнее I, J инкремент. X, Y (I, J) Z (K)Покрывающий слой Канал Размер ячейки для горизонтальных скважин Процесс Pillar gridding Размер ячейки для вертикальных скважин Layering Процесс

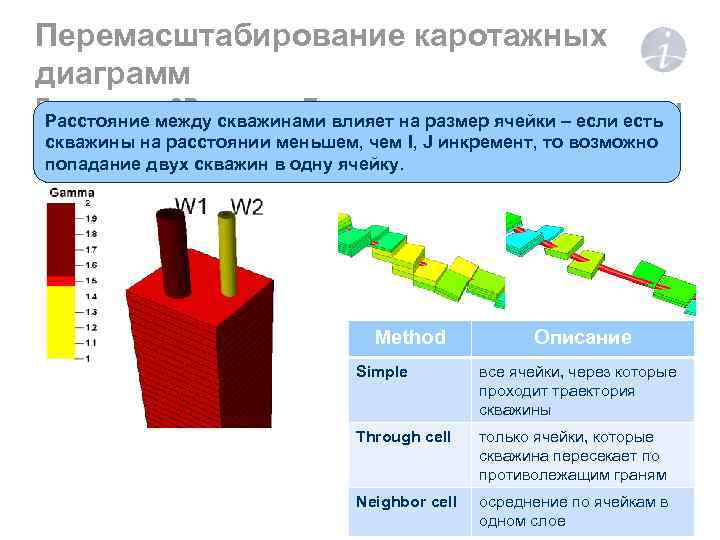

Перемасштабирование каротажных диаграмм Геометрия 3 D грида – Пересечение ячеек скважинами Расстояние между скважинами влияет на размер ячейки – если есть скважины на расстоянии меньшем, чем I, J инкремент, то возможно попадание двух скважин в одну ячейку. Method Описание Simple все ячейки, через которые проходит траектория скважины Through cell только ячейки, которые скважина пересекает по противолежащим граням Neighbor cell осреднение по ячейкам в одном слое

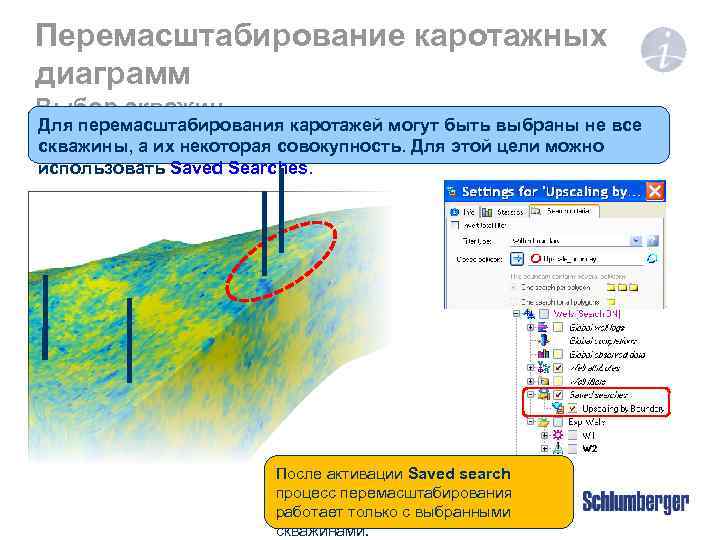

Перемасштабирование каротажных диаграмм Выбор скважин Для перемасштабирования каротажей могут быть выбраны не все скважины, а их некоторая совокупность. Для этой цели можно использовать Saved Searches. После активации Saved search процесс перемасштабирования работает только с выбранными скважинами.

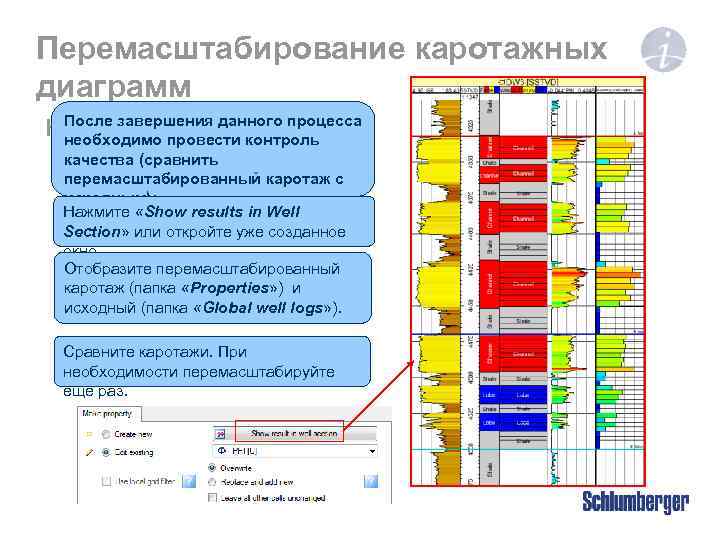

Перемасштабирование каротажных диаграмм После завершения данного Контроль качества процесса необходимо провести контроль качества (сравнить перемасштабированный каротаж с исходным): Нажмите «Show results in Well Section» или откройте уже созданное окно. Отобразите перемасштабированный каротаж (папка «Properties» ) и исходный (папка «Global well logs» ). Сравните каротажи. При необходимости перемасштабируйте еще раз.

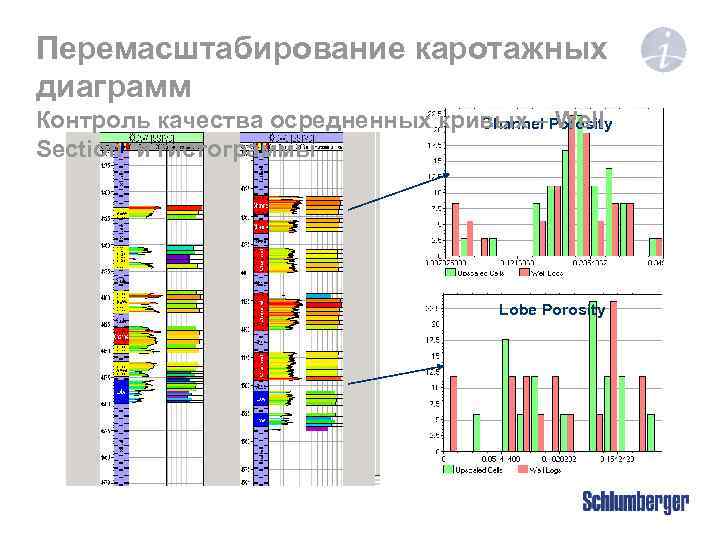

Перемасштабирование каротажных диаграмм Контроль качества осредненных кривых –Porosity Channel Well Section и гистограммы Lobe Porosity
