Перекрытия Схемы звукоизоляции перекрытий Конструктивные схемы

Перекрытия

Схемы звукоизоляции перекрытий

Конструктивные схемы перекрытия

Деревянные перекрытия

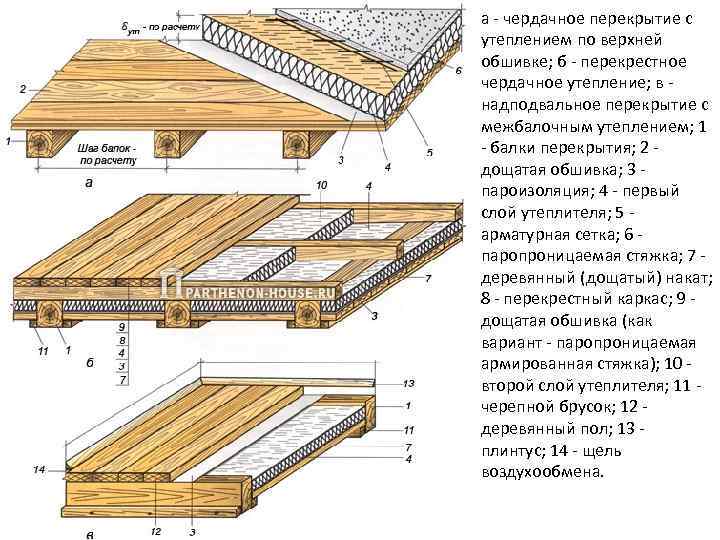

а - чердачное перекрытие с утеплением по верхней обшивке; б - перекрестное чердачное утепление; в надподвальное перекрытие с межбалочным утеплением; 1 - балки перекрытия; 2 дощатая обшивка; 3 пароизоляция; 4 - первый слой утеплителя; 5 арматурная сетка; 6 паропроницаемая стяжка; 7 деревянный (дощатый) накат; 8 - перекрестный каркас; 9 дощатая обшивка (как вариант - паропроницаемая армированная стяжка); 10 второй слой утеплителя; 11 черепной брусок; 12 деревянный пол; 13 плинтус; 14 - щель воздухообмена.

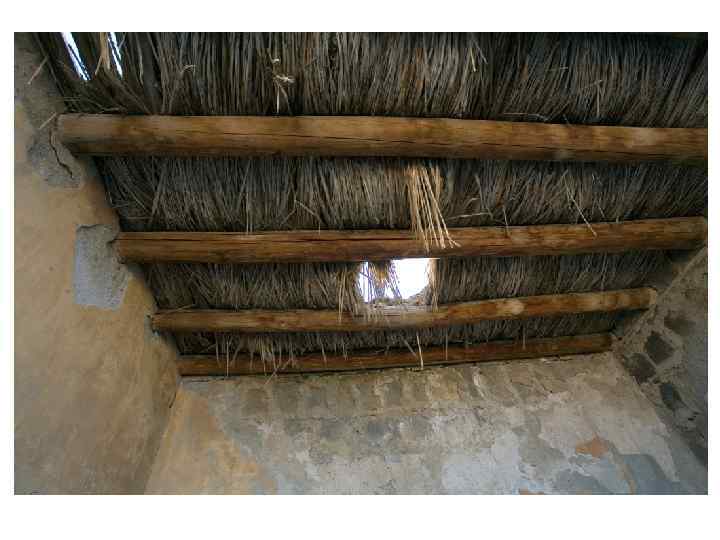

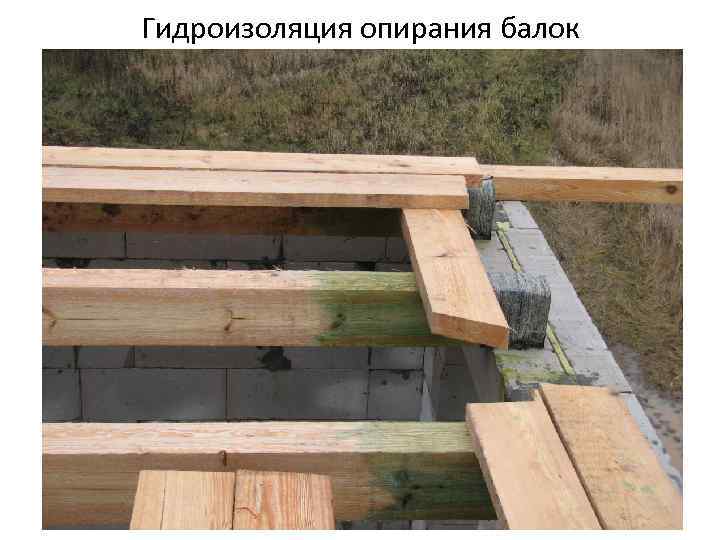

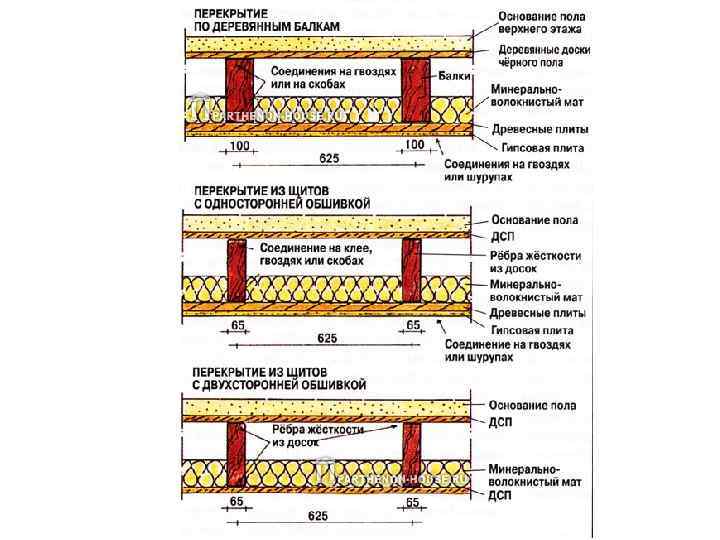

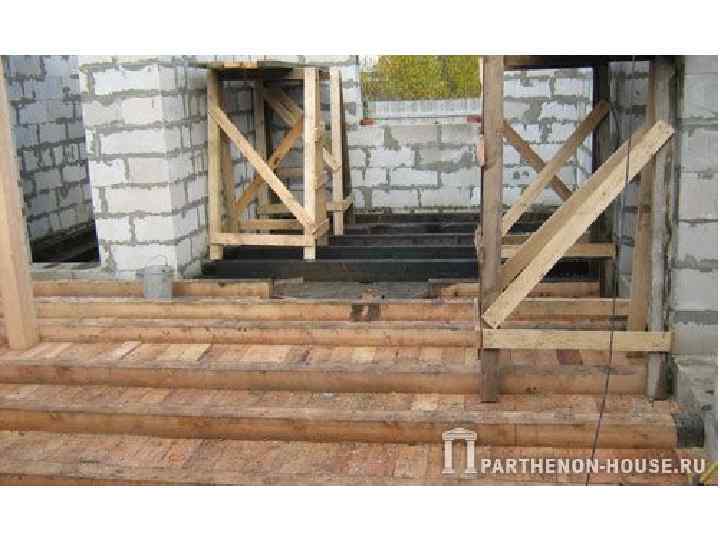

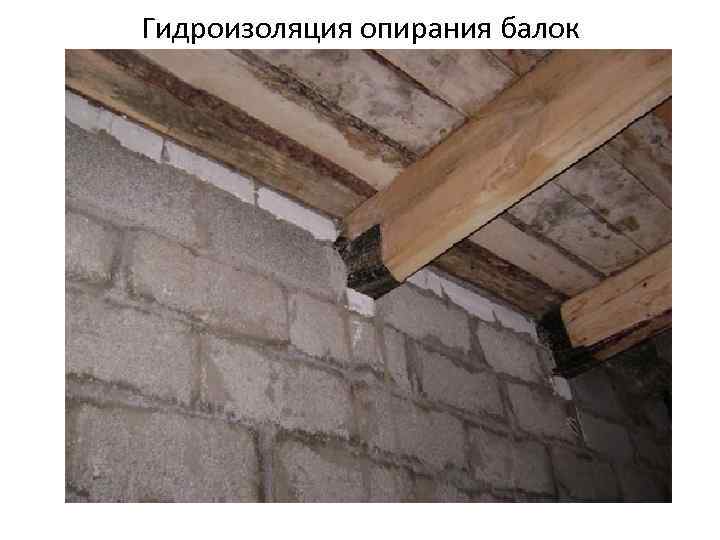

Гидроизоляция опирания балок

Гидроизоляция опирания балок

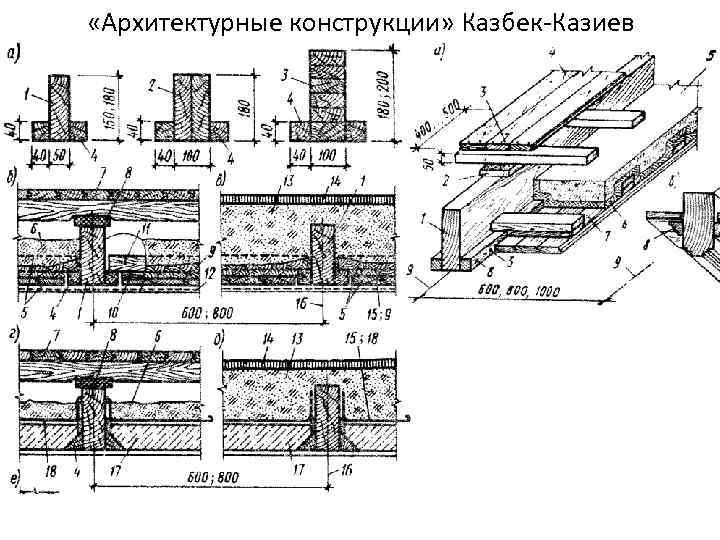

«Архитектурные конструкции» Казбек-Казиев

«Конструкции гражданских зданий» Туполев

«Конструкции гражданских зданий» Туполев

«Конструкции гражданских зданий» Туполев

Перекрытие по железобетонным балкам

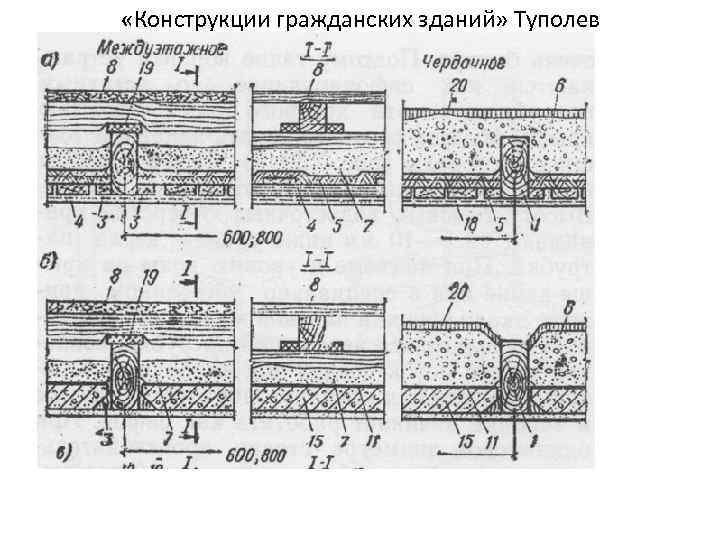

Туполев «Конструкции гражданских зданий»

Шерешевский «Жилые здания. Конструктивные системы и элементы для индустриального строительства»

Перекрытие по металлическим балкам

Перекрытие из железобетонных плит

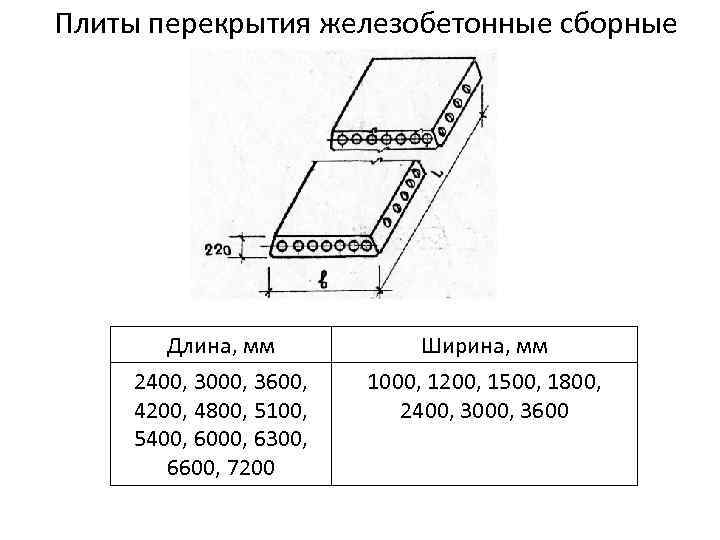

Плиты перекрытия железобетонные сборные Длина, мм 2400, 3000, 3600, 4200, 4800, 5100, 5400, 6000, 6300, 6600, 7200 Ширина, мм 1000, 1200, 1500, 1800, 2400, 3000, 3600
