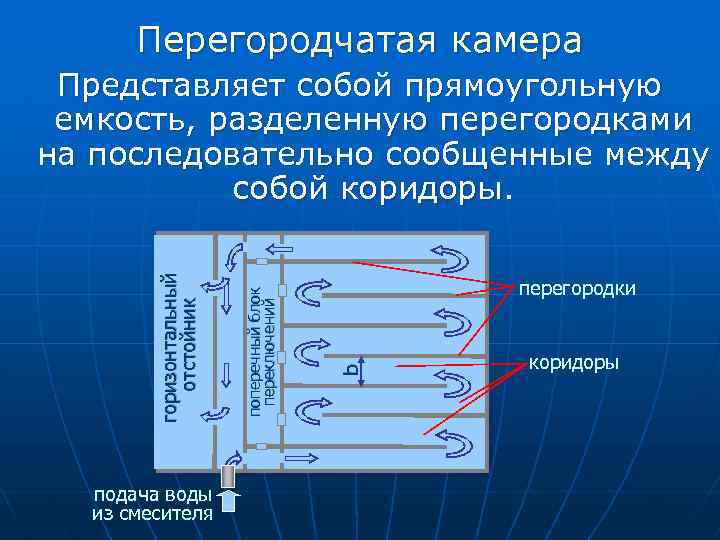

Перегородчатая камера подача воды из смесителя перегородки b поперечный блок переключений горизонтальный отстойник Представляет собой прямоугольную емкость, разделенную перегородками на последовательно сообщенные между собой коридоры

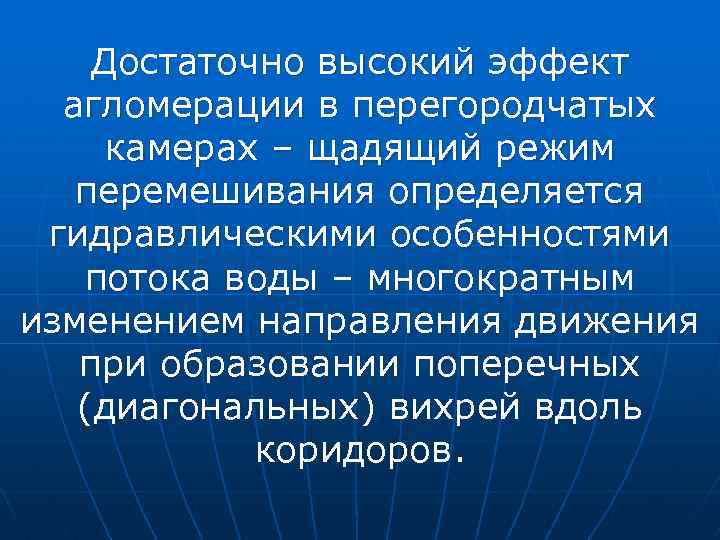

Достаточно высокий эффект агломерации в перегородчатых камерах – щадящий режим перемешивания определяется гидравлическими особенностями потока воды – многократным изменением направления движения при образовании поперечных (диагональных) вихрей вдоль коридоров.

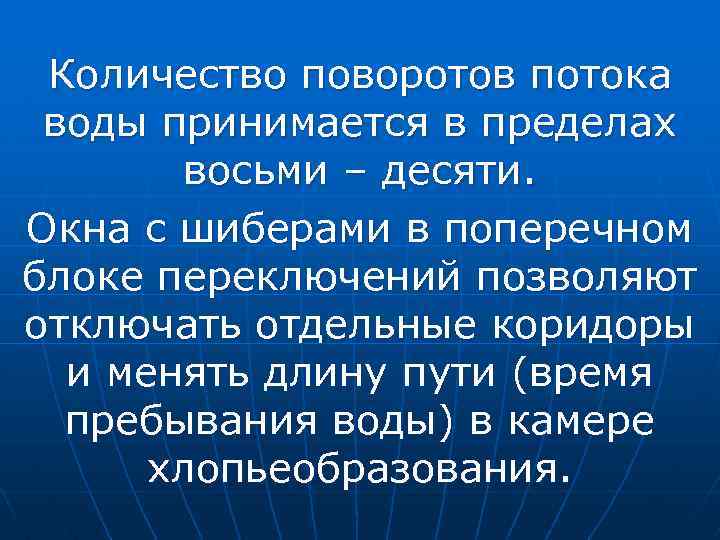

Количество поворотов потока воды принимается в пределах восьми – десяти. Окна с шиберами в поперечном блоке переключений позволяют отключать отдельные коридоры и менять длину пути (время пребывания воды) в камере хлопьеобразования.

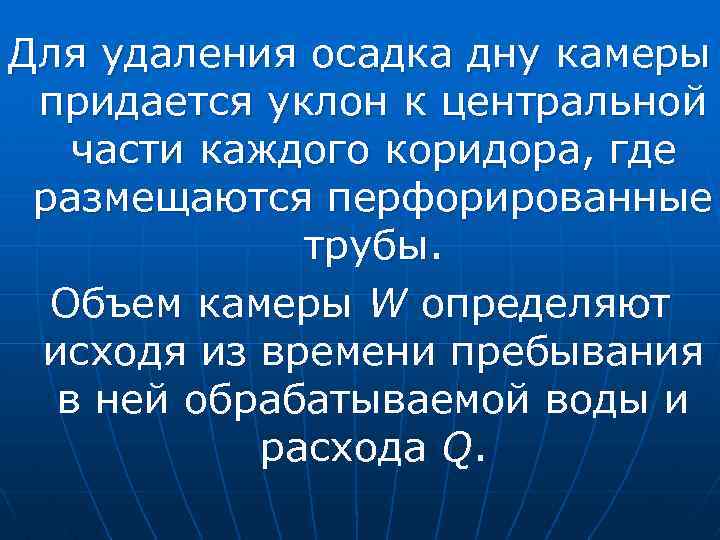

Для удаления осадка дну камеры придается уклон к центральной части каждого коридора, где размещаются перфорированные трубы. Объем камеры W определяют исходя из времени пребывания в ней обрабатываемой воды и расхода Q.

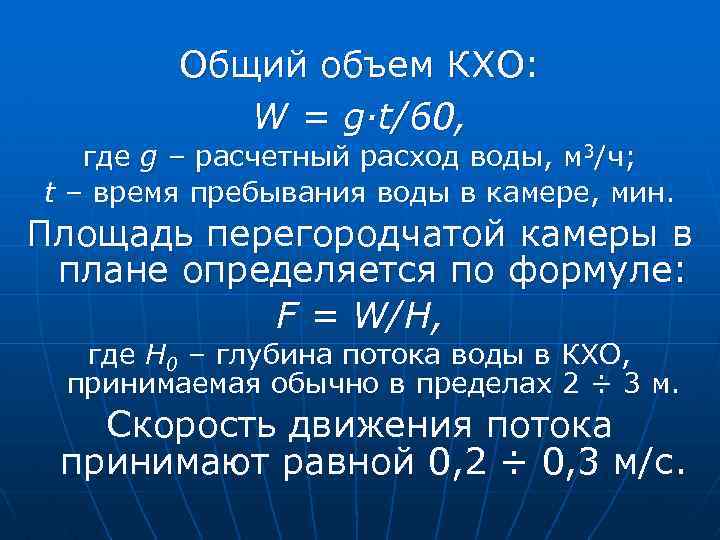

Общий объем КХО: W = g·t/60, где g – расчетный расход воды, м 3/ч; t – время пребывания воды в камере, мин. Площадь перегородчатой камеры в плане определяется по формуле: F = W/H, где Н 0 – глубина потока воды в КХО, принимаемая обычно в пределах 2 ÷ 3 м. Скорость движения потока принимают равной 0, 2 ÷ 0, 3 м/с.

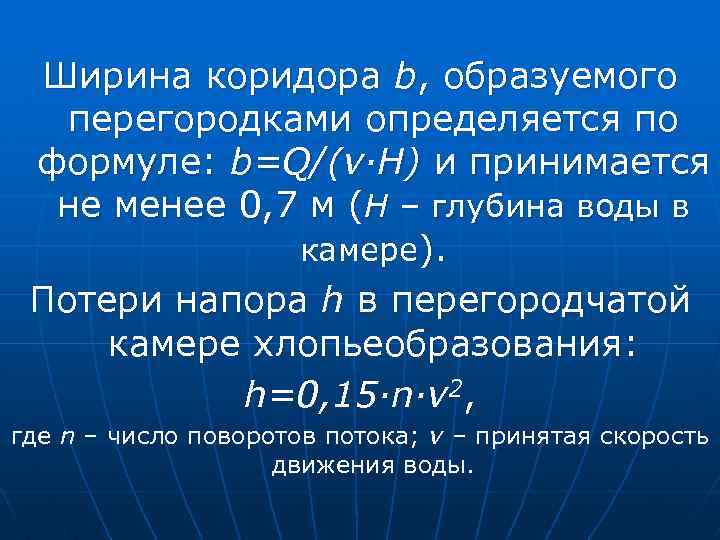

Ширина коридора b, образуемого перегородками определяется по формуле: b=Q/(v·H) и принимается не менее 0, 7 м (Н – глубина воды в камере). Потери напора h в перегородчатой камере хлопьеобразования: h=0, 15∙n·v 2, где n – число поворотов потока; v – принятая скорость движения воды.

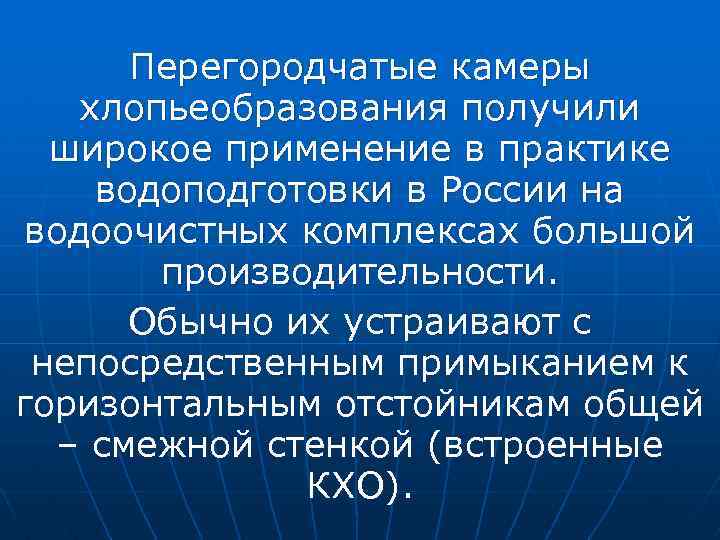

Перегородчатые камеры хлопьеобразования получили широкое применение в практике водоподготовки в России на водоочистных комплексах большой производительности. Обычно их устраивают с непосредственным примыканием к горизонтальным отстойникам общей – смежной стенкой (встроенные КХО).

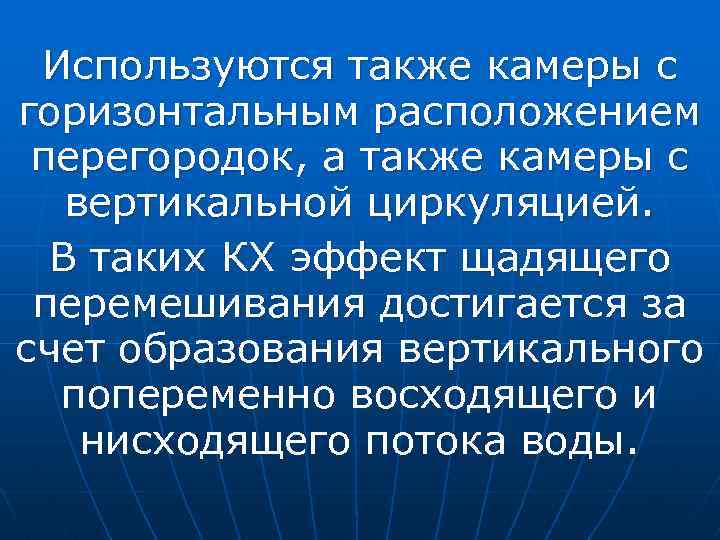

Используются также камеры с горизонтальным расположением перегородок, а также камеры с вертикальной циркуляцией. В таких КХ эффект щадящего перемешивания достигается за счет образования вертикального попеременно восходящего и нисходящего потока воды.

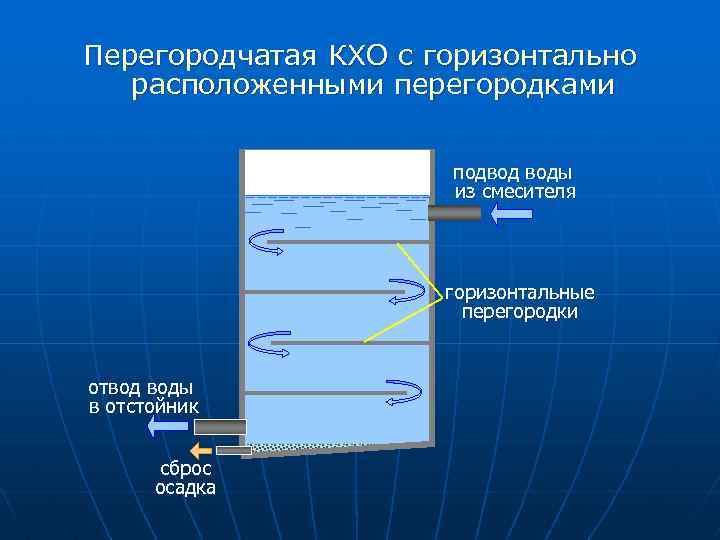

Перегородчатая КХО с горизонтально расположенными перегородками подвод воды из смесителя горизонтальные перегородки отвод воды в отстойник сброс осадка
вертикальные перегородки отвод воды в отстойник Н 0 подвод воды из смесителя Перегородчатая камера с вертикальной циркуляцией воды сброс осадка В
