Передвижная дробильно- сортировочная установка СМД-106

Передвижная дробильно- сортировочная установка СМД-106

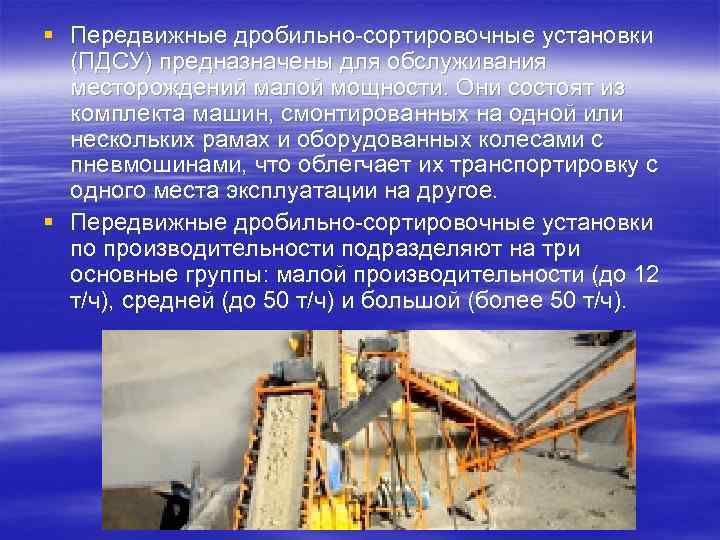

§ Передвижные дробильно-сортировочные установки (ПДСУ) предназначены для обслуживания месторождений малой мощности. Они состоят из комплекта машин, смонтированных на одной или нескольких рамах и оборудованных колесами с пневмошинами, что облегчает их транспортировку с одного места эксплуатации на другое. § Передвижные дробильно-сортировочные установки по производительности подразделяют на три основные группы: малой производительности (до 12 т/ч), средней (до 50 т/ч) и большой (более 50 т/ч).

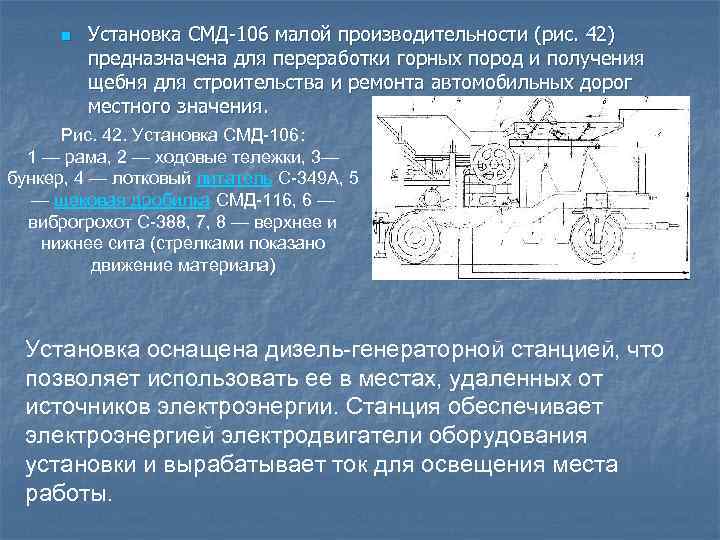

n Установка СМД-106 малой производительности (рис. 42) предназначена для переработки горных пород и получения щебня для строительства и ремонта автомобильных дорог местного значения. Рис. 42. Установка СМД-106: 1 — рама, 2 — ходовые тележки, 3— бункер, 4 — лотковый питатель С-349 А, 5 — щековая дробилка СМД-116, 6 — виброгрохот С-388, 7, 8 — верхнее и нижнее сита (стрелками показано движение материала) Установка оснащена дизель-генераторной станцией, что позволяет использовать ее в местах, удаленных от источников электроэнергии. Станция обеспечивает электроэнергией электродвигатели оборудования установки и вырабатывает ток для освещения места работы.

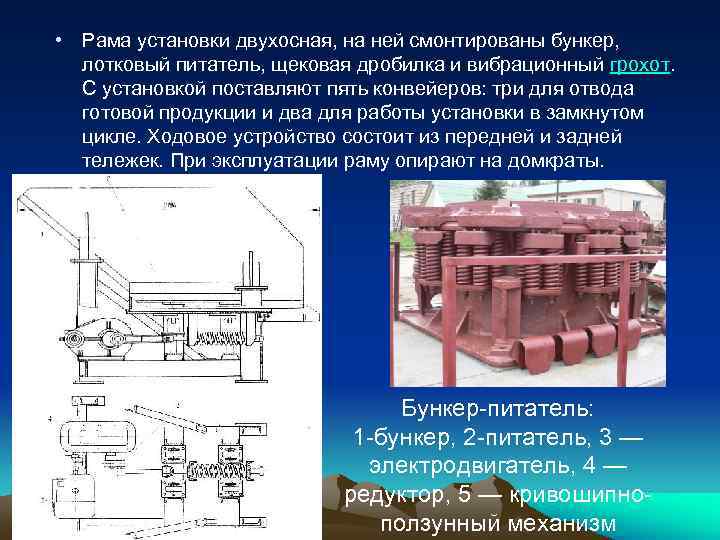

• Рама установки двухосная, на ней смонтированы бункер, лотковый питатель, щековая дробилка и вибрационный грохот. С установкой поставляют пять конвейеров: три для отвода готовой продукции и два для работы установки в замкнутом цикле. Ходовое устройство состоит из передней и задней тележек. При эксплуатации раму опирают на домкраты. Бункер-питатель: 1 -бункер, 2 -питатель, 3 — электродвигатель, 4 — редуктор, 5 — кривошипно- ползунный механизм

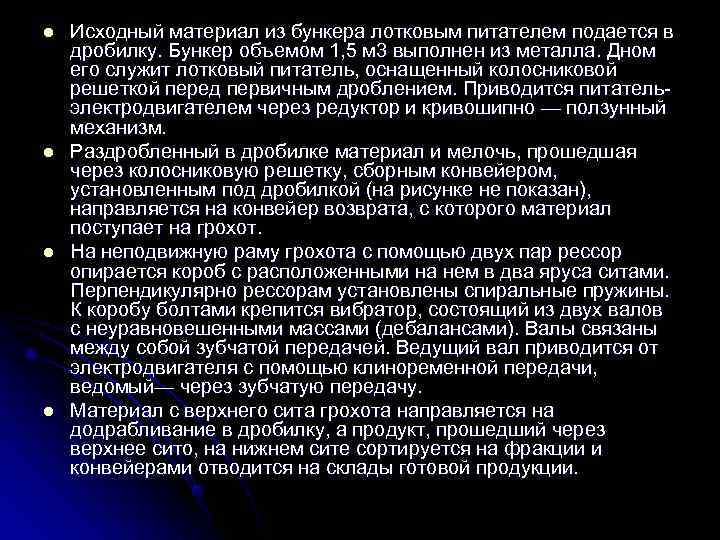

l Исходный материал из бункера лотковым питателем подается в дробилку. Бункер объемом 1, 5 м 3 выполнен из металла. Дном его служит лотковый питатель, оснащенный колосниковой решеткой перед первичным дроблением. Приводится питатель- электродвигателем через редуктор и кривошипно — ползунный механизм. l Раздробленный в дробилке материал и мелочь, прошедшая через колосниковую решетку, сборным конвейером, установленным под дробилкой (на рисунке не показан), направляется на конвейер возврата, с которого материал поступает на грохот. l На неподвижную раму грохота с помощью двух пар рессор опирается короб с расположенными на нем в два яруса ситами. Перпендикулярно рессорам установлены спиральные пружины. К коробу болтами крепится вибратор, состоящий из двух валов с неуравновешенными массами (дебалансами). Валы связаны между собой зубчатой передачей. Ведущий вал приводится от электродвигателя с помощью клиноременной передачи, ведомый— через зубчатую передачу. l Материал с верхнего сита грохота направляется на додрабливание в дробилку, а продукт, прошедший через верхнее сито, на нижнем сите сортируется на фракции и конвейерами отводится на склады готовой продукции.
