>ПЕРЕДАЮЩАЯ СИСТЕМА Тема № 3: РПК Занятие № 3 : Передающая система Вопрос ПЕРЕДАЮЩАЯ СИСТЕМА Тема № 3: РПК Занятие № 3 : Передающая система Вопрос № 1 : Назначение, состав и краткая характеристика элементов передающей системы Выполнил : студент 891 уч. взвода Кокотюха П. П.

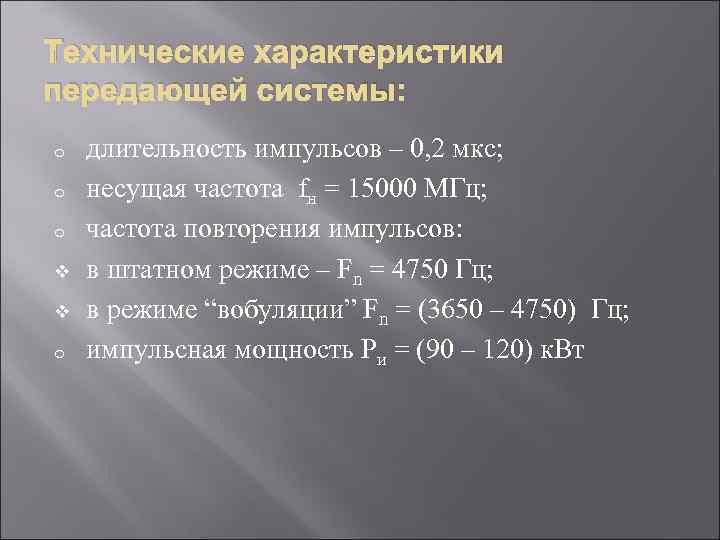

>Технические характеристики передающей системы: o длительность импульсов – 0, 2 мкс; o Технические характеристики передающей системы: o длительность импульсов – 0, 2 мкс; o несущая частота fн = 15000 МГц; o частота повторения импульсов: v в штатном режиме – Fn = 4750 Гц; v в режиме “вобуляции” Fn = (3650 – 4750) Гц; o импульсная мощность Ри = (90 – 120) к. Вт

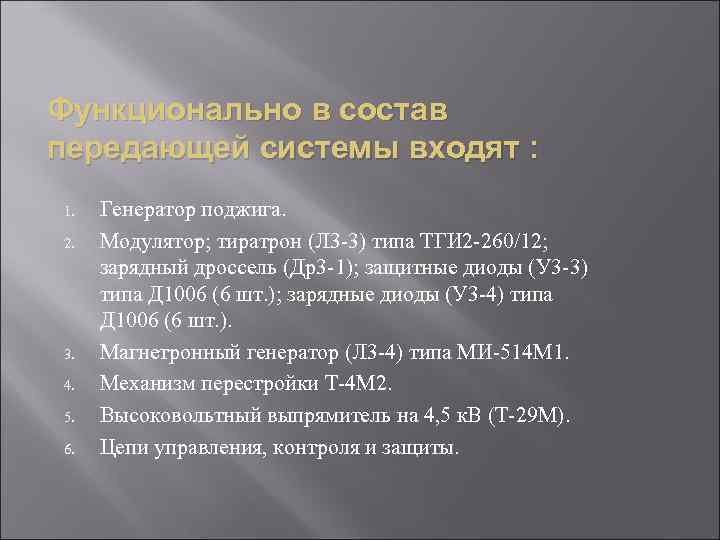

>Функционально в состав передающей системы входят : 1. Генератор поджига. 2. Модулятор; Функционально в состав передающей системы входят : 1. Генератор поджига. 2. Модулятор; тиратрон (Л 3 -3) типа ТГИ 2 -260/12; зарядный дроссель (Др3 -1); защитные диоды (У 3 -3) типа Д 1006 (6 шт. ); зарядные диоды (У 3 -4) типа Д 1006 (6 шт. ). 3. Магнетронный генератор (Л 3 -4) типа МИ-514 М 1. 4. Механизм перестройки Т-4 М 2. 5. Высоковольтный выпрямитель на 4, 5 к. В (Т-29 М). 6. Цепи управления, контроля и защиты.

>Функциональная схема передающей системы Функциональная схема передающей системы

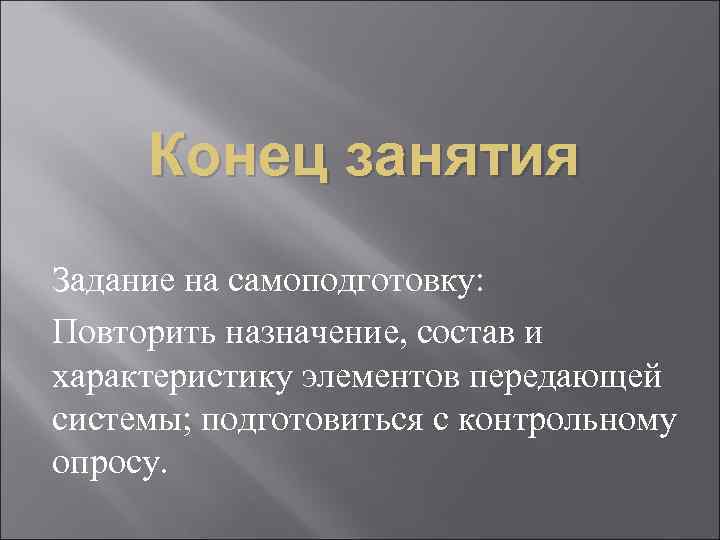

> Конец занятия Задание на самоподготовку: Повторить назначение, состав и характеристику элементов передающей системы; Конец занятия Задание на самоподготовку: Повторить назначение, состав и характеристику элементов передающей системы; подготовиться с контрольному опросу.
