Передатна характеристика каскаду із СЕ Клас підсилення

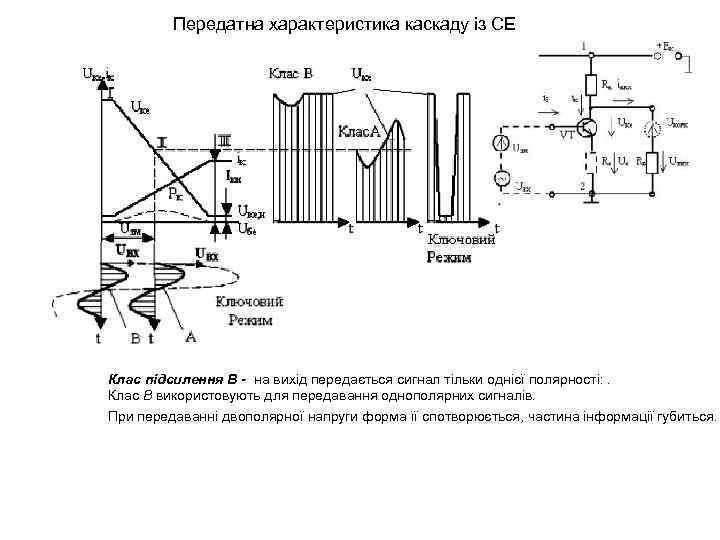

Передатна характеристика каскаду із СЕ . Клас підсилення В - на вихід передається сигнал тільки однієї полярності: . Клас В використовують для передавання однополярних сигналів. При передаванні двополярної напруги форма її спотворюється, частина інформації губиться.

Передатна характеристика каскаду із СЕ . Клас підсилення В - на вихід передається сигнал тільки однієї полярності: . Клас В використовують для передавання однополярних сигналів. При передаванні двополярної напруги форма її спотворюється, частина інформації губиться.

Передатна характеристика каскаду із СЕ . Клас підсилення А - на вхід підсилювача одночасно з вхідним сигналом uвх(t) подається також постійна напруга зміщення, так що uбе=uвх+Uзм. Завдяки зміщенню вхідний сигнал uвх відтворюється цілком, практично без спотворення форми, тому що значення Uбе постійно відповідають ділянці II передатної характеристики.

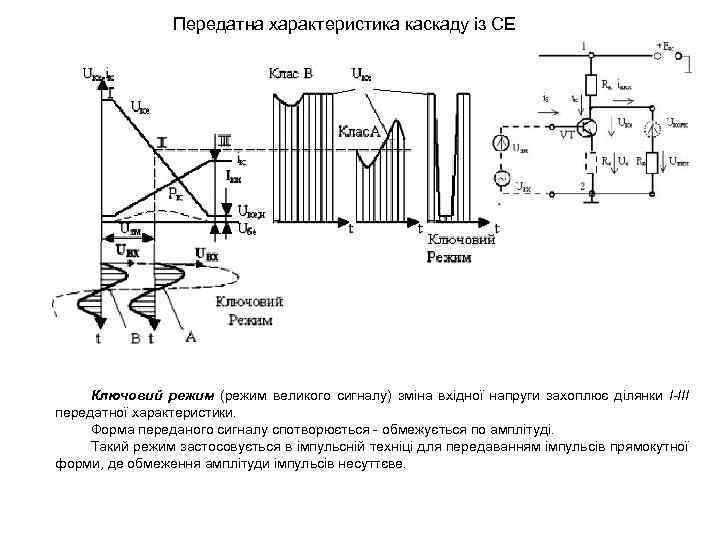

Передатна характеристика каскаду із СЕ . Ключовий режим (режим великого сигналу) зміна вхідної напруги захоплює ділянки I-III передатної характеристики. Форма переданого сигналу спотворюється - обмежується по амплітуді. Такий режим застосовується в імпульсній техніці для передаванням імпульсів прямокутної форми, де обмеження амплітуди імпульсів несуттєве.

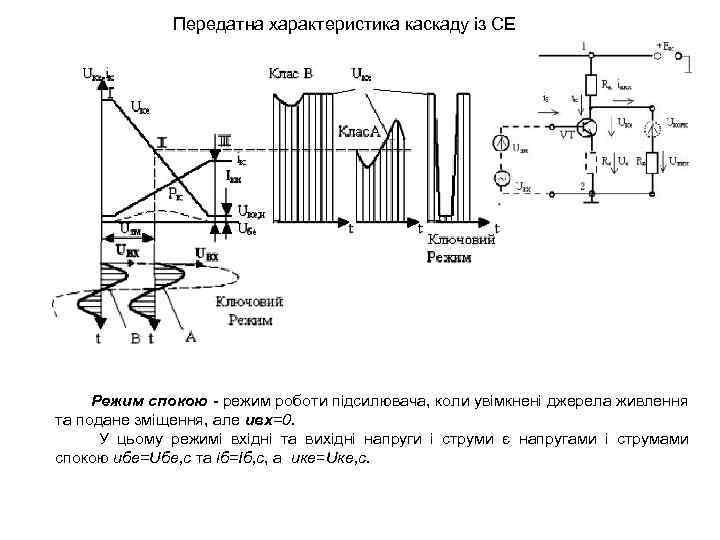

Передатна характеристика каскаду із СЕ . Режим спокою - режим роботи підсилювача, коли увімкнені джерела живлення та подане зміщення, але uвх=0. У цьому режимі вхідні та вихідні напруги і струми є напругами і струмами спокою uбе=Uбе, с та iб=Iб, с, а uке=Uке, с.

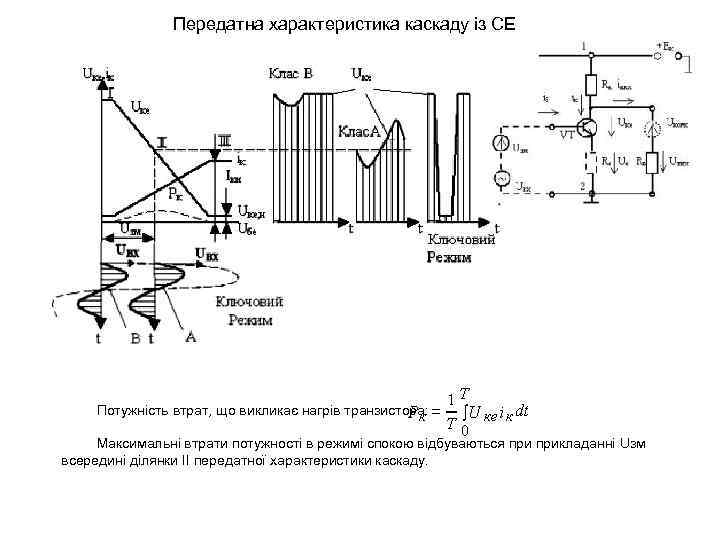

Передатна характеристика каскаду із СЕ . Потужність втрат, що викликає нагрів транзистора: Максимальні втрати потужності в режимі спокою відбуваються прикладанні Uзм всередині ділянки II передатної характеристики каскаду.
