Передача электрической энергии. Трансформаторы Передача электрической энергии. Трансформаторы

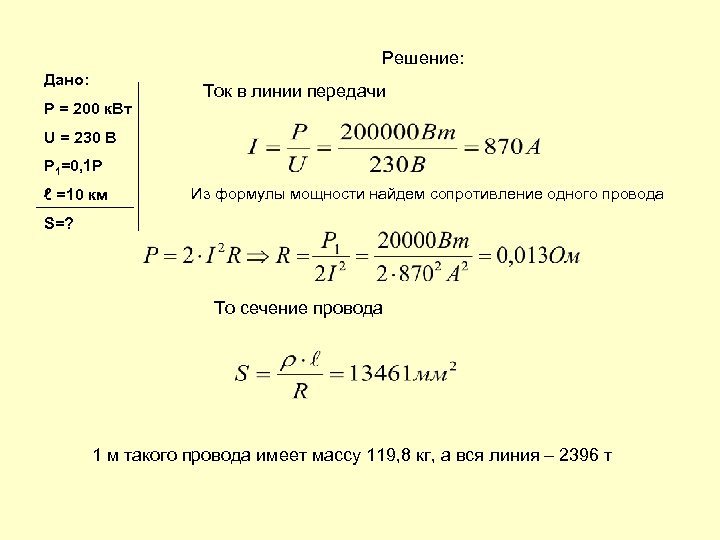

Решение: Дано: Р = 200 к. Вт Ток в линии передачи U = 230 Решение: Дано: Р = 200 к. Вт Ток в линии передачи U = 230 В Р 1=0, 1 Р ℓ =10 км Из формулы мощности найдем сопротивление одного провода S=? То сечение провода 1 м такого провода имеет массу 119, 8 кг, а вся линия – 2396 т

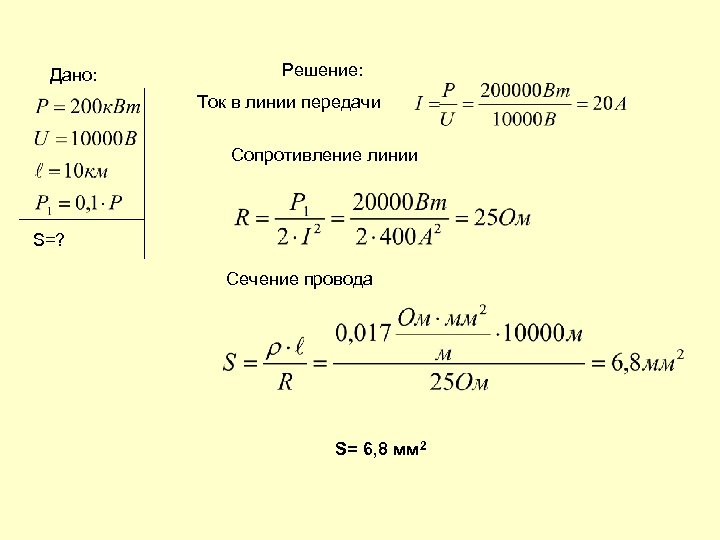

Дано: Решение: Ток в линии передачи Сопротивление линии S=? Сечение провода S= 6, 8 Дано: Решение: Ток в линии передачи Сопротивление линии S=? Сечение провода S= 6, 8 мм 2

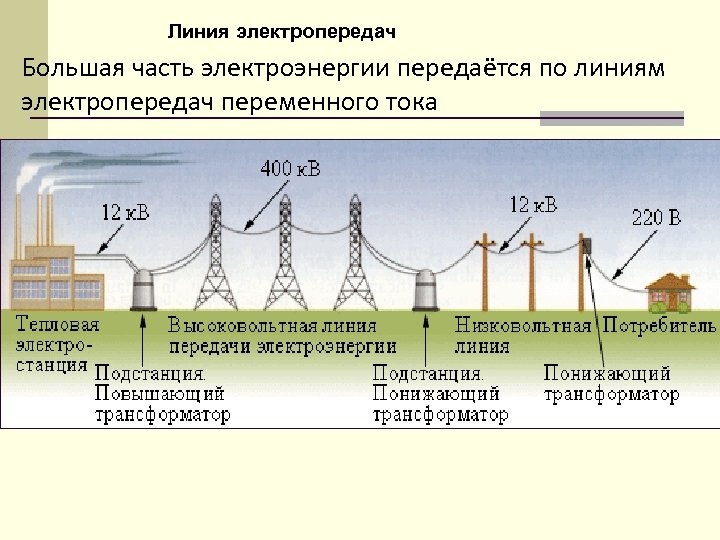

Линия электропередач Большая часть электроэнергии передаётся по линиям электропередач переменного тока Линия электропередач Большая часть электроэнергии передаётся по линиям электропередач переменного тока

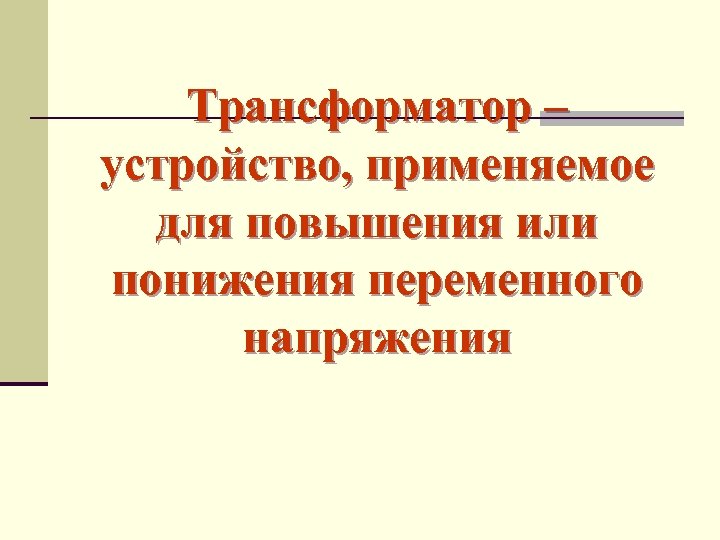

Трансформатор – устройство, применяемое для повышения или понижения переменного напряжения Трансформатор – устройство, применяемое для повышения или понижения переменного напряжения

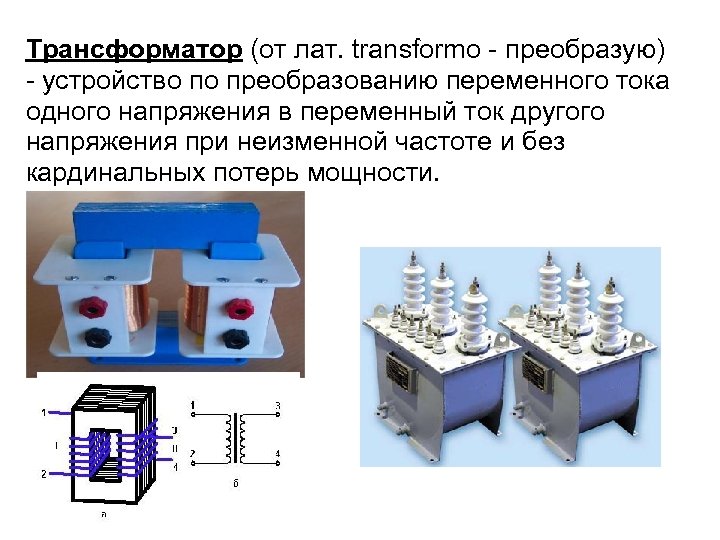

Трансформатор (от лат. transformo - преобразую) - устройство по преобразованию переменного тока одного напряжения Трансформатор (от лат. transformo - преобразую) - устройство по преобразованию переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без кардинальных потерь мощности.

Трансформатор (от лат. transformo - преобразую) - устройство по преобразованию переменного тока одного напряжения Трансформатор (от лат. transformo - преобразую) - устройство по преобразованию переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без кардинальных потерь мощности.

Изобретателем трансформатора является русский ученый П. Н. Яблочков (1878) Павел Николаевич Яблочков — русский Изобретателем трансформатора является русский ученый П. Н. Яблочков (1878) Павел Николаевич Яблочков — русский электротехник, военный инженер, изобретатель и предприниматель. Известен разными изобретениями в области электротехники. П. Н. Яблочков сконструировал первый генератор переменного тока, который, в отличие от постоянного тока, обеспечивал равномерное выгорание угольных стержней в отсутствие регулятора. Первым применил переменный ток для промышленных целей. Создал трансформатор переменного тока (30 ноября 1876 года, дата получения патента, считается датой рождения первого трансформатора), электромагнит с плоской обмоткой и впервые использовал статистические конденсаторы в цепи переменного тока. Усовершенствовал трансформатор И. Ф. Усагин (1882)

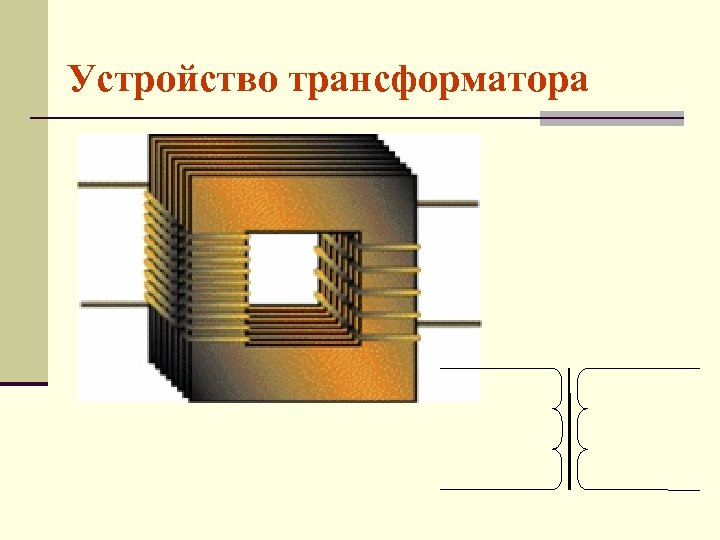

Устройство трансформатора Устройство трансформатора

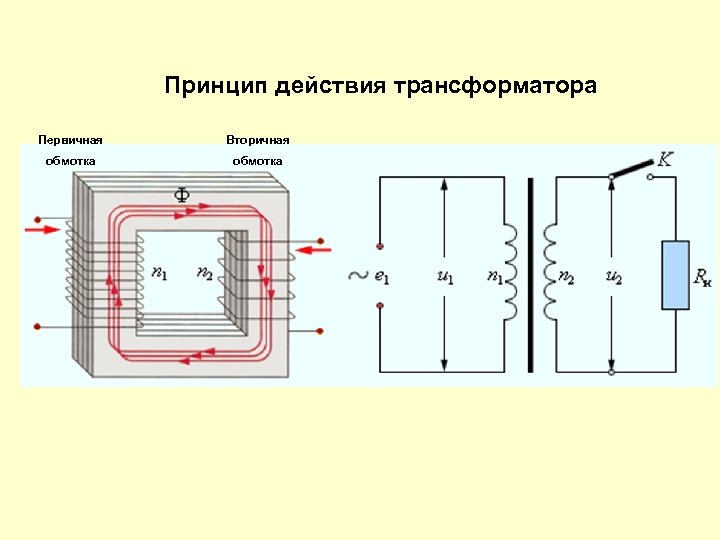

Принцип действия трансформатора Первичная Вторичная обмотка Принцип действия трансформатора Первичная Вторичная обмотка

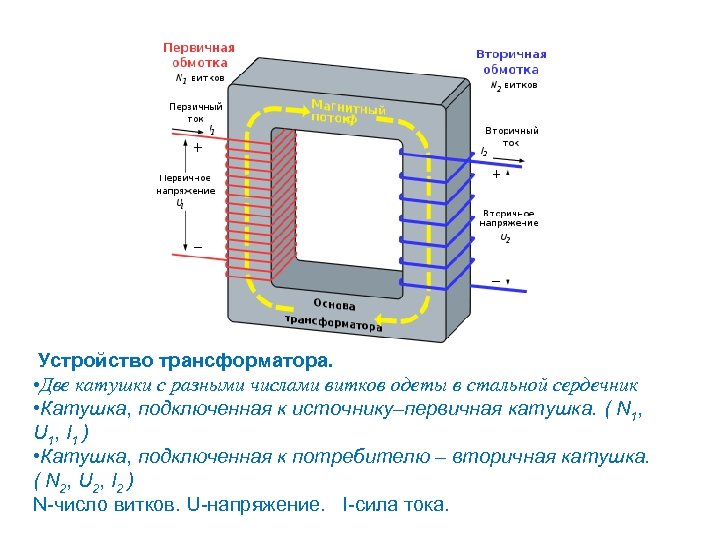

Устройство трансформатора. • Две катушки с разными числами витков одеты в стальной сердечник • Устройство трансформатора. • Две катушки с разными числами витков одеты в стальной сердечник • Катушка, подключенная к источнику–первичная катушка. ( N 1, U 1 , I 1 ) • Катушка, подключенная к потребителю – вторичная катушка. ( N 2 , U 2 , I 2 ) N-число витков. U-напряжение. I-сила тока.

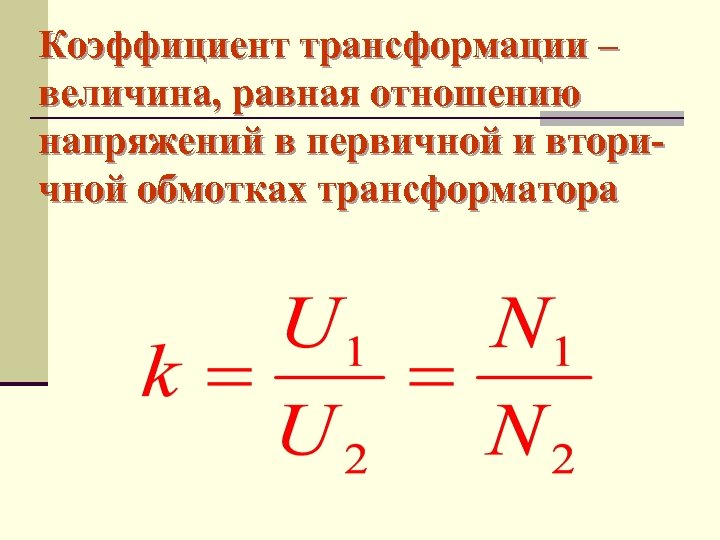

Коэффициент трансформации – величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора Коэффициент трансформации – величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора

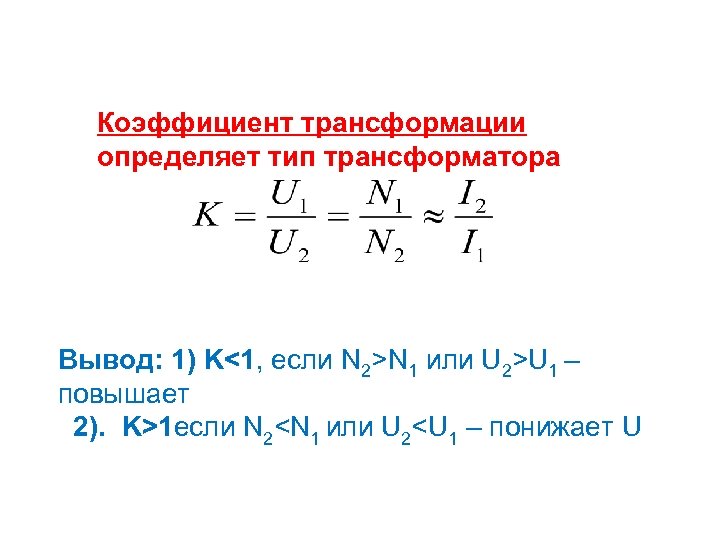

Коэффициент трансформации определяет тип трансформатора Вывод: 1) K<1, если N 2>N 1 или U Коэффициент трансформации определяет тип трансформатора Вывод: 1) K<1, если N 2>N 1 или U 2>U 1 – повышает 2). K>1 если N 2

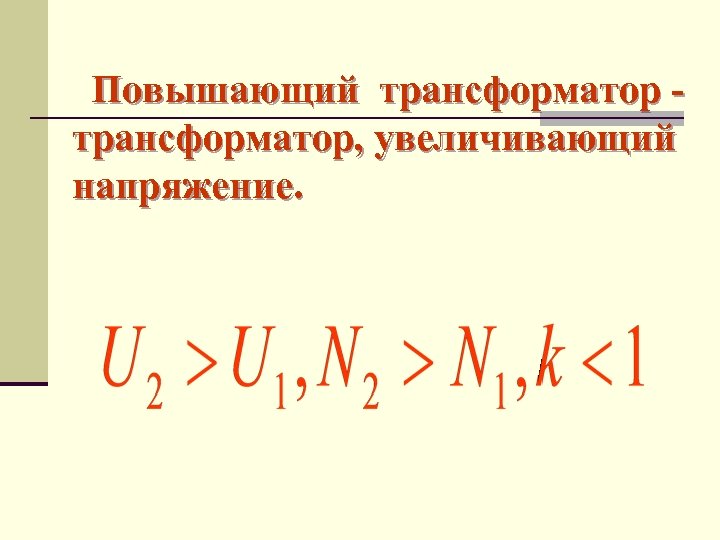

Повышающий трансформатор, увеличивающий напряжение. Повышающий трансформатор, увеличивающий напряжение.

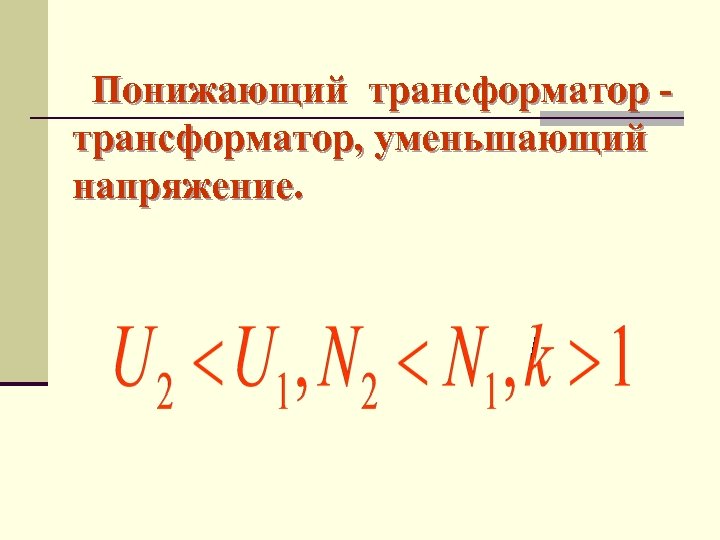

Понижающий трансформатор, уменьшающий напряжение. Понижающий трансформатор, уменьшающий напряжение.

КПД = P 1, P 2 - мощность КПД = P 1, P 2 - мощность

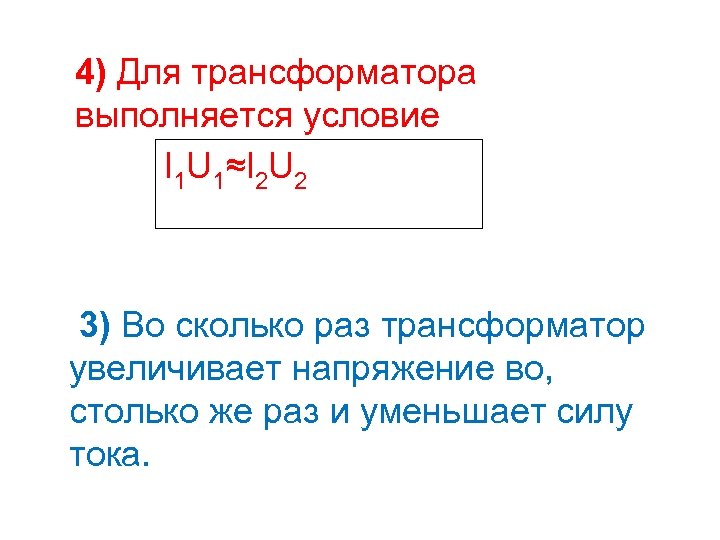

4) Для трансформатора выполняется условие I 1 U 1≈I 2 U 2 3) Во 4) Для трансформатора выполняется условие I 1 U 1≈I 2 U 2 3) Во сколько раз трансформатор увеличивает напряжение во, столько же раз и уменьшает силу тока.

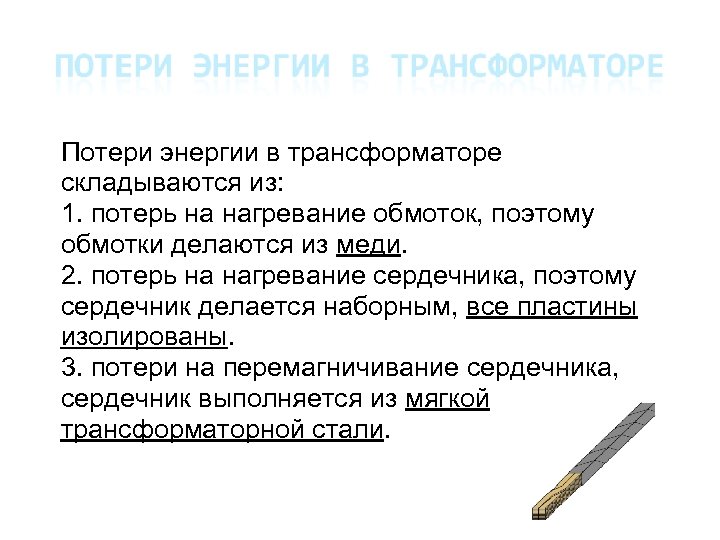

Потери энергии в трансформаторе складываются из: 1. потерь на нагревание обмоток, поэтому обмотки делаются Потери энергии в трансформаторе складываются из: 1. потерь на нагревание обмоток, поэтому обмотки делаются из меди. 2. потерь на нагревание сердечника, поэтому сердечник делается наборным, все пластины изолированы. 3. потери на перемагничивание сердечника, сердечник выполняется из мягкой трансформаторной стали.

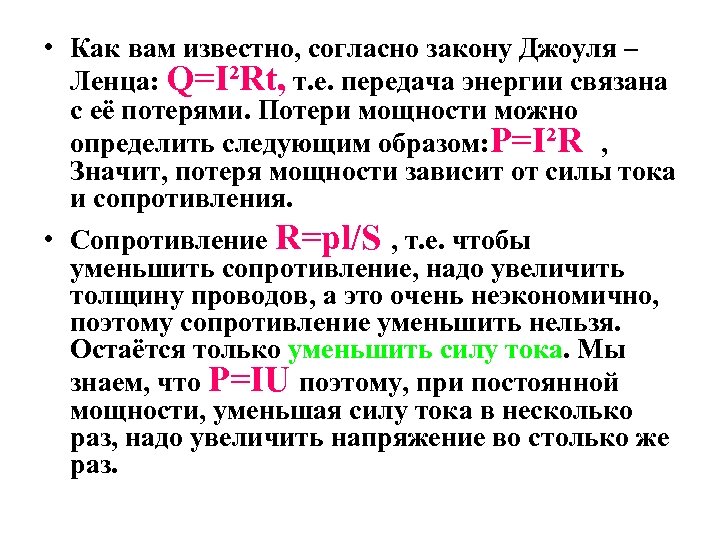

 • Как вам известно, согласно закону Джоуля – Ленца: Q=I²Rt, т. е. передача • Как вам известно, согласно закону Джоуля – Ленца: Q=I²Rt, т. е. передача энергии связана с её потерями. Потери мощности можно определить следующим образом: P=I²R , Значит, потеря мощности зависит от силы тока и сопротивления. • Сопротивление R=pl/S , т. е. чтобы уменьшить сопротивление, надо увеличить толщину проводов, а это очень неэкономично, поэтому сопротивление уменьшить нельзя. Остаётся только уменьшить силу тока. Мы знаем, что P=IU поэтому, при постоянной мощности, уменьшая силу тока в несколько раз, надо увеличить напряжение во столько же раз.

Применение в источниках питания Компактный трансформатор Для питания разных узлов электроприборов требуются самые разнообразные Применение в источниках питания Компактный трансформатор Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Например, в телевизоре используются напряжения от 5 вольт, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов (напряжение 5 вольт с помощью сетевого трансформатора, напряжение 20 к. В с помощью строчного трансформатора). В компьютере также необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками. Трансформаторные модули, разработанные для интернет телефонии и сетей Ethernet.

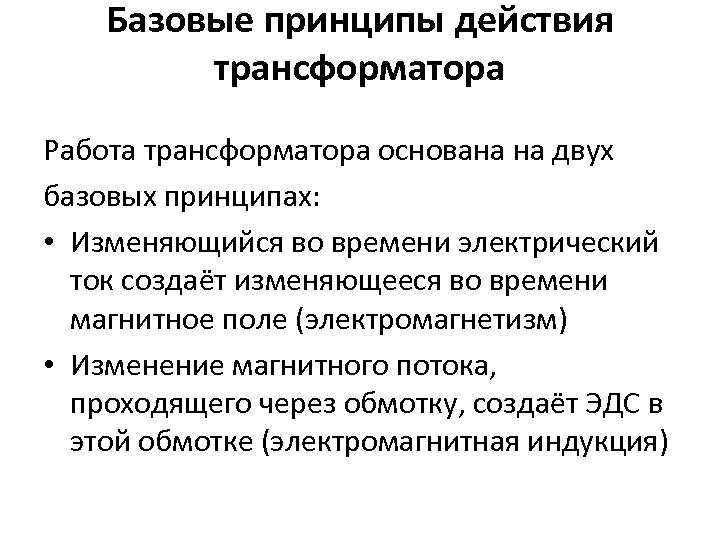

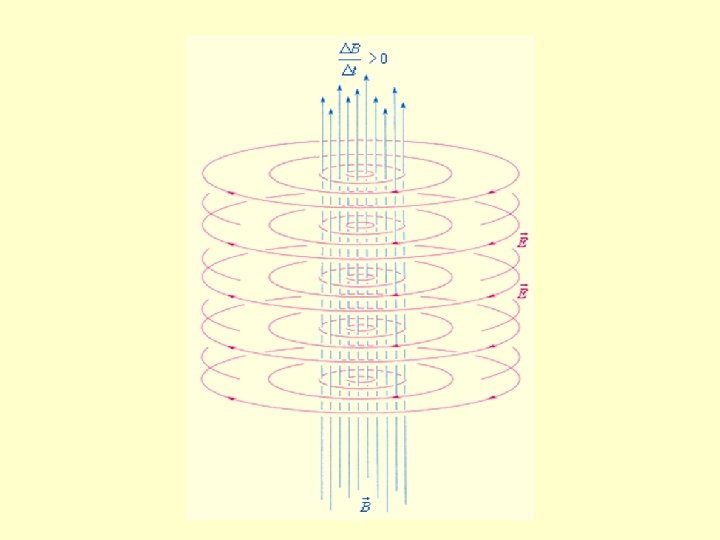

Базовые принципы действия трансформатора Работа трансформатора основана на двух базовых принципах: • Изменяющийся во Базовые принципы действия трансформатора Работа трансформатора основана на двух базовых принципах: • Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм) • Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

Применение трансформаторов Наиболее часто трансформаторы применяются в электросетях и в источниках питания различных приборов. Применение трансформаторов Наиболее часто трансформаторы применяются в электросетях и в источниках питания различных приборов.

От 16 до 6300 к. Вт Дом. Задание Написать виды трансформаторов и расписать § От 16 до 6300 к. Вт Дом. Задание Написать виды трансформаторов и расписать § 38, 40, № 990 -Р

 Примерно 1/5 часть энергии, потребляемой во всём мире, вырабатывают на ГЭС. Её получают, Примерно 1/5 часть энергии, потребляемой во всём мире, вырабатывают на ГЭС. Её получают, преобразуя энергию падающей воды в энергию вращения турбин, которая в свою очередь вращает генератор, вырабатывающий электричество. Гидростанции бывают очень мощными. Так, станция Итапу на реке Парана на границе между Бразилией и Парагваем развивает мощность до 13 000 млн. к. Вт. Энергия малых рек также в ряде случаев может стать источником электроэнергии. Возможно, для использования этого источника необходимы специфические условия (например, речки с сильным течением), но в ряде мест его, где обычное электроснабжение невыгодно, установка мини-ГЭС могла бы решить множество локальных проблем.

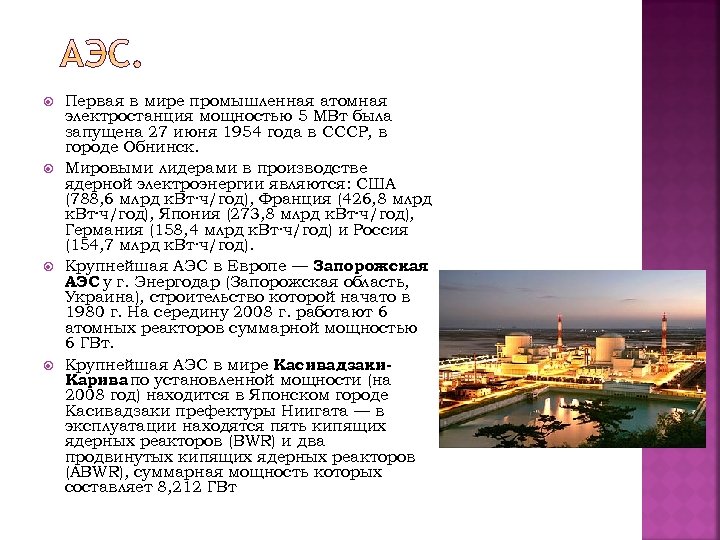

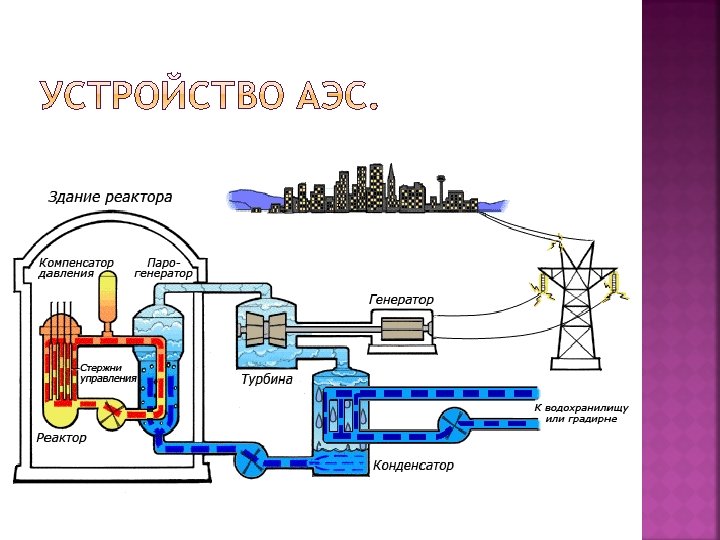

 Первая в мире промышленная атомная электростанция мощностью 5 МВт была запущена 27 июня Первая в мире промышленная атомная электростанция мощностью 5 МВт была запущена 27 июня 1954 года в СССР, в городе Обнинск. Мировыми лидерами в производстве ядерной электроэнергии являются: США (788, 6 млрд к. Вт·ч/год), Франция (426, 8 млрд к. Вт·ч/год), Япония (273, 8 млрд к. Вт·ч/год), Германия (158, 4 млрд к. Вт·ч/год) и Россия (154, 7 млрд к. Вт·ч/год). Крупнейшая АЭС в Европе — Запорожская АЭС у г. Энергодар (Запорожская область, Украина), строительство которой начато в 1980 г. На середину 2008 г. работают 6 атомных реакторов суммарной мощностью 6 ГВт. Крупнейшая АЭС в мире Касивадзаки. Карива по установленной мощности (на 2008 год) находится в Японском городе Касивадзаки префектуры Ниигата — в эксплуатации находятся пять кипящих ядерных реакторов (BWR) и два продвинутых кипящих ядерных реакторов (ABWR), суммарная мощность которых составляет 8, 212 ГВт

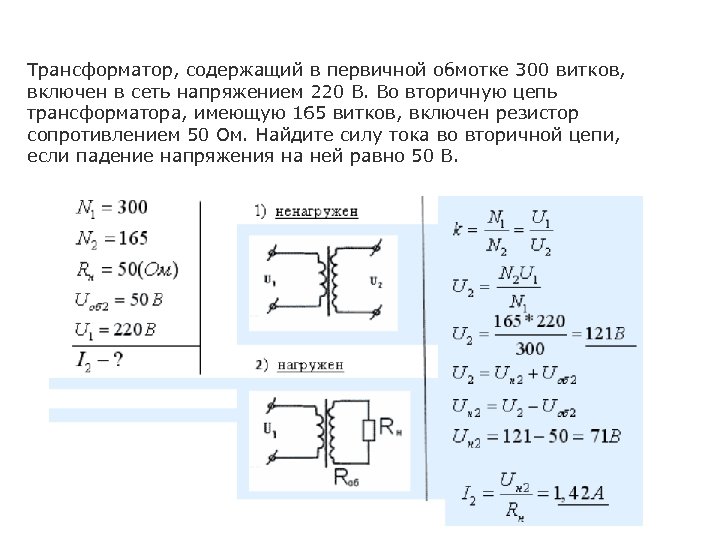

Трансформатор, содержащий в первичной обмотке 300 витков, включен в сеть напряжением 220 В. Во Трансформатор, содержащий в первичной обмотке 300 витков, включен в сеть напряжением 220 В. Во вторичную цепь трансформатора, имеющую 165 витков, включен резистор сопротивлением 50 Ом. Найдите силу тока во вторичной цепи, если падение напряжения на ней равно 50 В.

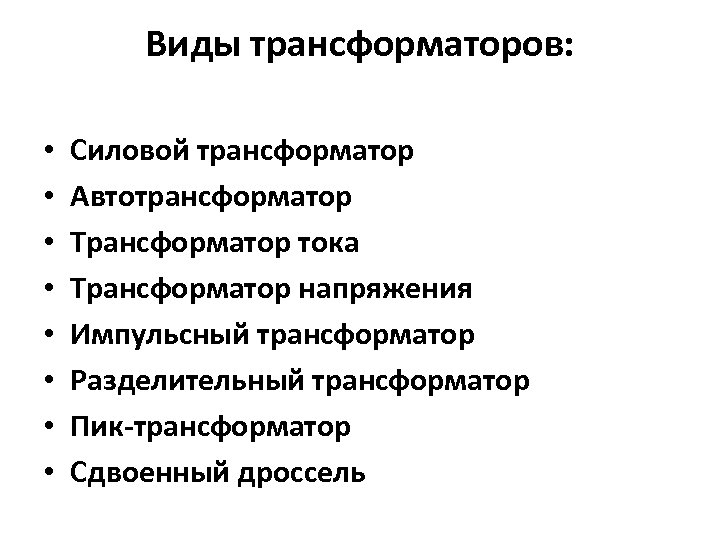

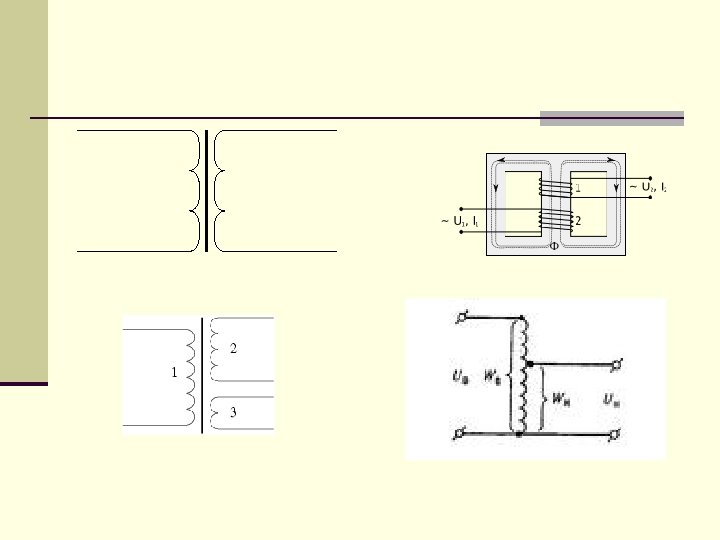

Виды трансформаторов: • • Силовой трансформатор Автотрансформатор Трансформатор тока Трансформатор напряжения Импульсный трансформатор Разделительный Виды трансформаторов: • • Силовой трансформатор Автотрансформатор Трансформатор тока Трансформатор напряжения Импульсный трансформатор Разделительный трансформатор Пик-трансформатор Сдвоенный дроссель
