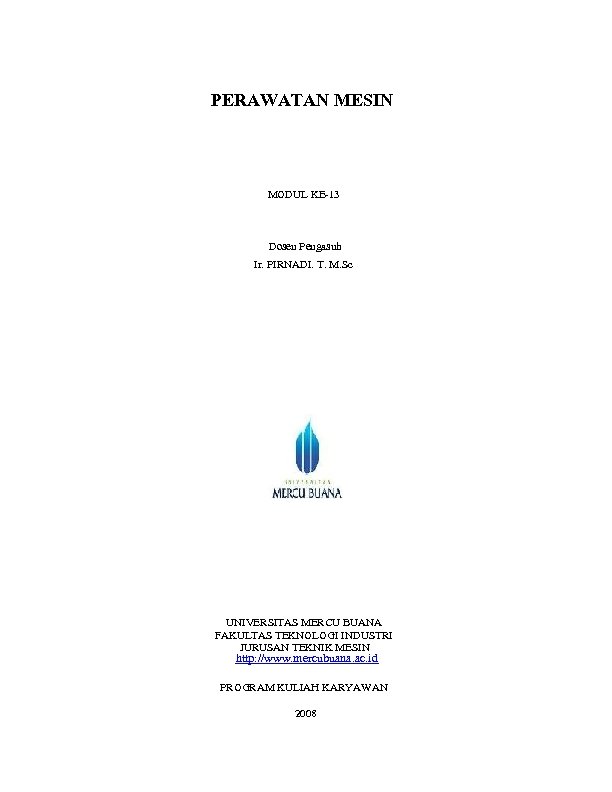

PERAWATAN MESIN MODUL KE-13 Dosen Pengasuh Ir. PIRNADI. T. M. Sc UNIVERSITAS MERCU BUANA FAKULTAS TEKNOLOGI INDUSTRI JURUSAN TEKNIK MESIN http: //www. mercubuana. ac. id PROGRAM KULIAH KARYAWAN 2008

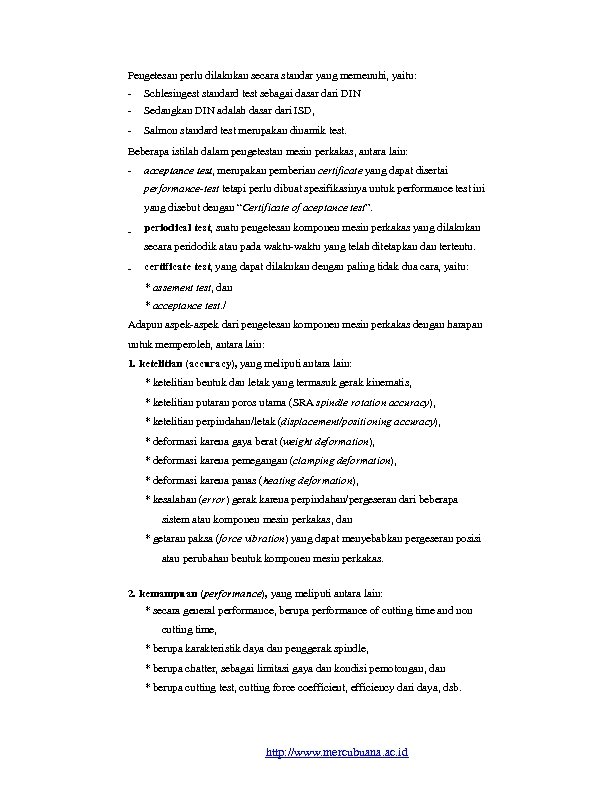

Pengetesan perlu dilakukan secara standar yang memenuhi, yaitu: - Schlesingest standard test sebagai dasar dari DIN - Sedangkan DIN adalah dasar dari ISD, - Salmon standard test merupakan dinamik test. Beberapa istilah dalam pengetestan mesin perkakas, antara lain: - acceptance test, merupakan pemberian certificate yang dapat disertai performance-test tetapi perlu dibuat spesifikasinya untuk performance test ini yang disebut dengan “Certificate of aceptance test”. - periodical test, suatu pengetesan komponen mesin perkakas yang dilakukan secara peridodik atau pada waktu-waktu yang telah ditetapkan dan tertentu. - certificate test, yang dapat dilakukan dengan paling tidak dua cara, yaitu: * assement test, dan * acceptance test. / Adapun aspek-aspek dari pengetesan komponen mesin perkakas dengan harapan untuk memperoleh, antara lain: 1. ketelitian (accuracy), yang meliputi antara lain: * ketelitian bentuk dan letak yang termasuk gerak kinematis, * ketelitian putaran poros utama (SRA spindle rotation accuracy), * ketelitian perpindahan/letak (displacement/positioning accuracy), * deformasi karena gaya berat (weight deformation), * deformasi karena pemegangan (clamping deformation), * deformasi karena panas (heating deformation), * kesalahan (error) gerak karena perpindahan/pergeseran dari beberapa sistem atau komponen mesin perkakas, dan * getaran paksa (force vibration) yang dapat menyebabkan pergeseran posisi atau perubahan bentuk komponen mesin perkakas. 2. kemampuan (performance), yang meliputi antara lain: * secara general performance, berupa performance of cutting time and non cutting time, * berupa karakteristik daya dan penggerak spindle, * berupa chatter, sebagai limitasi gaya dan kondisi pemotongan, dan * berupa cutting test, cutting force coefficient, efficiency dari daya, dsb. http: //www. mercubuana. ac. id

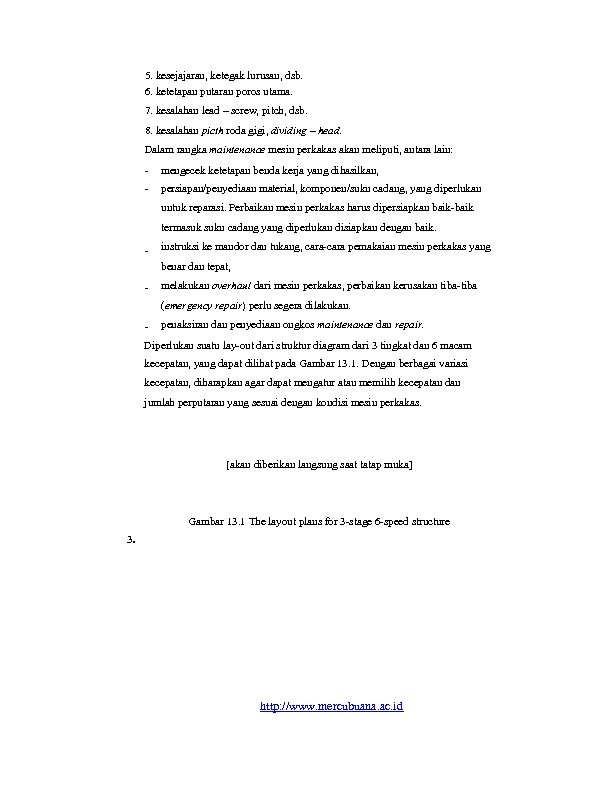

5. kesejajaran, ketegak lurusan, dsb. 6. ketetapan putaran poros utama. 7. kesalahan lead – screw, pitch, dsb. 8. kesalahan picth roda gigi, dividing – head. Dalam rangka maintenance mesin perkakas akan meliputi, antara lain: - mengecek ketetapan benda kerja yang dihasilkan, - persiapan/penyediaan material, komponen/suku cadang, yang diperlukan untuk reparasi. Perbaikan mesin perkakas harus dipersiapkan baik-baik termasuk suku cadang yang diperlukan disiapkan dengan baik. - instruksi ke mandor dan tukang, cara-cara pemakaian mesin perkakas yang benar dan tepat, - melakukan overhaul dari mesin perkakas, perbaikan kerusakan tiba-tiba (emergency repair) perlu segera dilakukan. - penaksiran dan penyediaan ongkos maintenance dan repair. Diperlukan suatu lay-out dari struktur diagram dari 3 tingkat dan 6 macam kecepatan, yang dapat dilihat pada Gambar 13. 1. Dengan berbagai variasi kecepatan, diharapkan agar dapat mengatur atau memilih kecepatan dan jumlah perputaran yang sesuai dengan kondisi mesin perkakas. [akan diberikan langsung saat tatap muka] Gambar 13. 1 The layout plans for 3 -stage 6 -speed structure 3. http: //www. mercubuana. ac. id
