Пензенский артиллерийский инженерный институт Кафедра "Производство и эксплуатация РАВ" СЛАЙД-ФИЛЬМ на проведение практического занятия по дисциплине "Войсковой ремонт БМ 9 А 52 и ТЗМ 9 Т 234" для специальности "Эксплуатация и ремонт ракетноартиллерийского вооружения комплекса 9 К 58" Тема № 2. Средства технического обслуживания и ремонта РАВ Занятие № 1. Организация ремонта РАВ с использованием комплекта мастерских ПМ -2 -70

Общие сведения об устройстве мастерской МРС-АР Мастерская МРС-АР предназначена для выполнения разборочно-сборочных и слесарно-подготовительных работ при ремонте артиллерийской техники и вооружения, а также для перевозки материалов, имущества и личного состава мастерской. При ремонте вооружения оборудование мастерской позволяет выполнять следующие виды работ: грузоподъемные; малярные; слесарные; разборочно- прессовые и электромеханические; правильные; медницко-жестяницкие; правильные; сборочные; зарядку аккумуляторов сварочные; столярные;

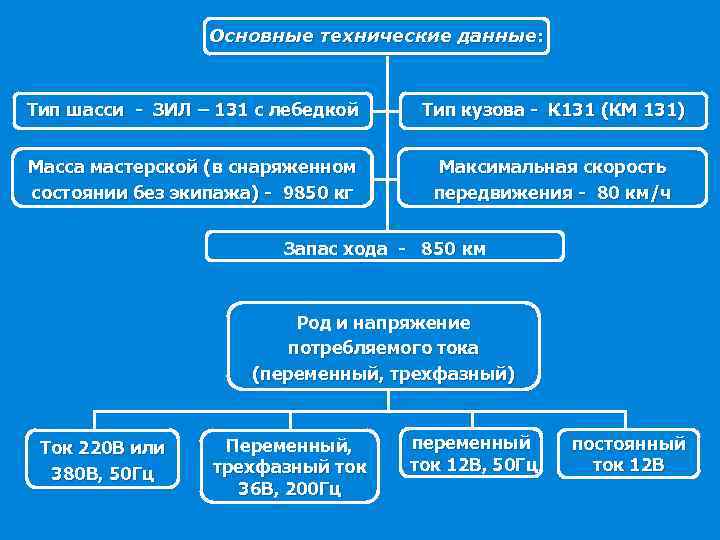

Основные технические данные: Тип шасси - ЗИЛ – 131 с лебедкой Тип кузова - К 131 (КМ 131) Масса мастерской (в снаряженном состоянии без экипажа) - 9850 кг Максимальная скорость передвижения - 80 км/ч передвижения - 80 Запас хода - 850 км Запас хода - 850 Род и напряжение потребляемого тока (переменный, трехфазный) Ток 220 В или 380 В, 50 Гц Переменный, трехфазный ток 36 В, 200 Гц переменный ток 12 В, 50 Гц постоянный ток 12 В

Перечень основного технологического оборудования, приборов, инвентаря и инструмента Палатка Шлифовальная электрическая машина ИЭ-2004 А Смазочнозаправочное оборудование Генератор ЕСС 5 -65 -42 -М 101 Комбинированный прибор Ц 4312 Комплект инструмента слесаряавторемонтника Модель 2446 Преобразователь частоты тока ИЭ-9401 Комплект электроизмерительных приборов Тип ЧК-1 Комплект слесарного инструмента Установка для ручной сварки и зарядки УДЗсварки и зарядки 101 Выпрямительное устройство ВСА-5 К устройство Мегомметр на 500 В Тип М 4100/1 -5 Металлорежущий инструмент Гидравлический пресс на 10 тс 2153 М 2 Деревообрабатывающий инструмент Сверлильная электрическая машина ИЭ-1033 Воздушногидравлический насос 52 -И-035 Мерительный и разметочный инструмент

Размещение оборудования и имущества в кузове мастерской МРС-АР 1 – кузов, 2 – отопительная установка, 3 – баллон для азота, 4 – ящик для документов, 5 – съемные тиски, 6 – штатив для электросверлилки, 7 – тиски, 8 – верстак, 9 – шлифовальная электрическая машина, 1 - - левое сиденье, 11 – ящик для листов рессор и торсионов, 12 – комплект инструмента слесаря-монтажника, 13 – ящик для кольев, 14 – зарядно-разрядное устройство, 15 – бидон для питьевой воды с кружкой, 16 – воздуховод отопителя кузова, 17 – настил передней ниши, 18 – генератор, 19 – радиометр-рентгенометр, 20 – селеновый выпрямитель, 21 – правое сиденье, 22 – преобразователь частоты тока, 23 – кувалда, 24 – откидной верстак, 25 – ящик, 26 – складной стул, 27 – воздушногидравлический насос, 28 – приспособление для сборки и разборки противооткатных устройств, 29 – выносной стол, 30 – складной верстак, 31 – подставка для оружия, 32 – аккумуляторный фонарь, 33 – сварочный преобразователь, 34 – ящик для аптечки, 35 – огнетушитель, 36 – металлическая крючок-вешалка, 37 – наметы палатки, 38 – маскировочная сеть, 39 – настольная лампа внутреннего освещения, 40 – щит с автоматической защитой 995 А, 40 – блок (щит) питания кузова

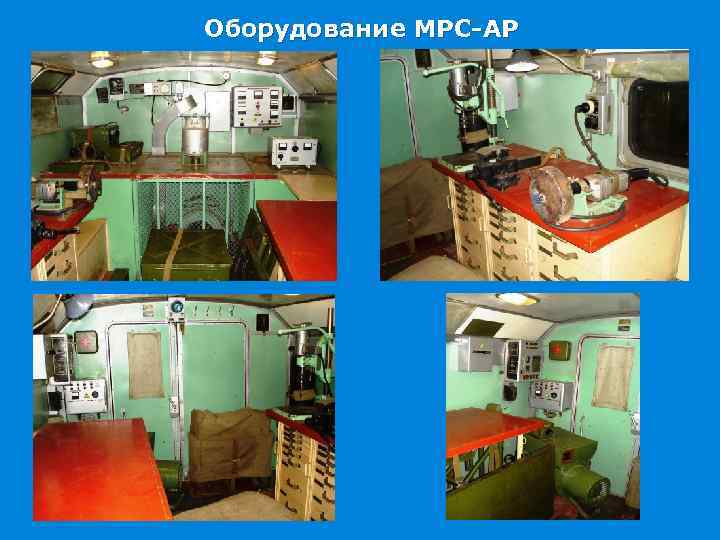

Оборудование МРС-АР

Элементы электрооборудования мастерской МРС-АР

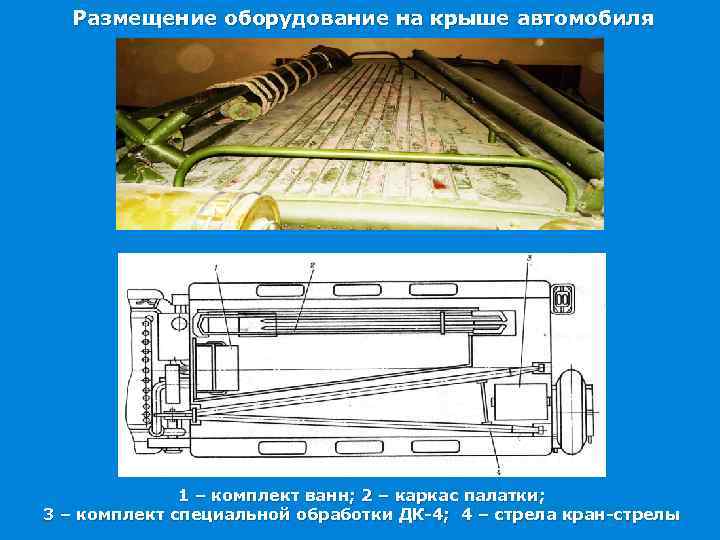

Размещение оборудование на крыше автомобиля 1 – комплект ванн; 2 – каркас палатки; 3 – комплект специальной обработки ДК-4; 4 – стрела кран-стрелы

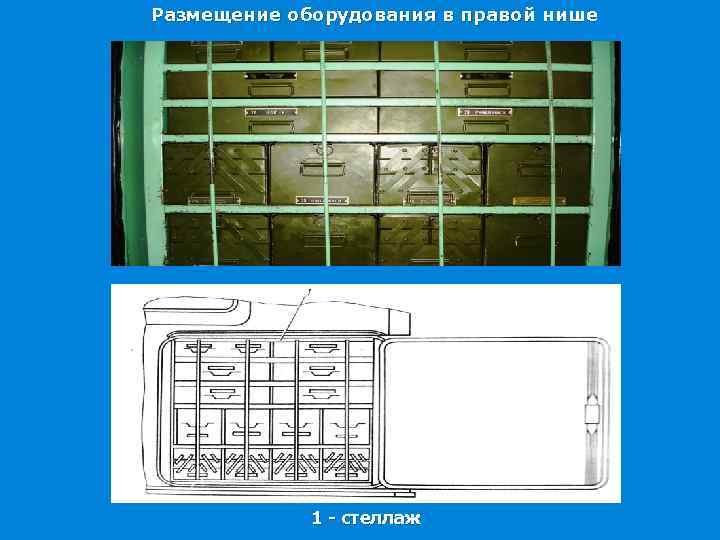

Размещение оборудования в правой нише 1 - стеллаж

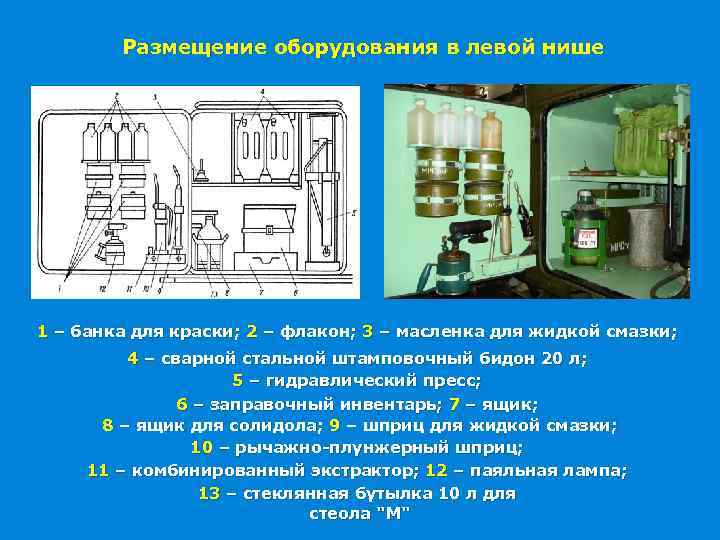

Размещение оборудования в левой нише 1 – банка для краски; 2 – флакон; 3 – масленка для жидкой смазки; 4 – сварной стальной штамповочный бидон 20 л; 5 – гидравлический пресс; 6 – заправочный инвентарь; 7 – ящик; 8 – ящик для солидола; 9 – шприц для жидкой смазки; 10 – рычажно-плунжерный шприц; 11 – комбинированный экстрактор; 12 – паяльная лампа; 13 – стеклянная бутылка 10 л для стеола "М"

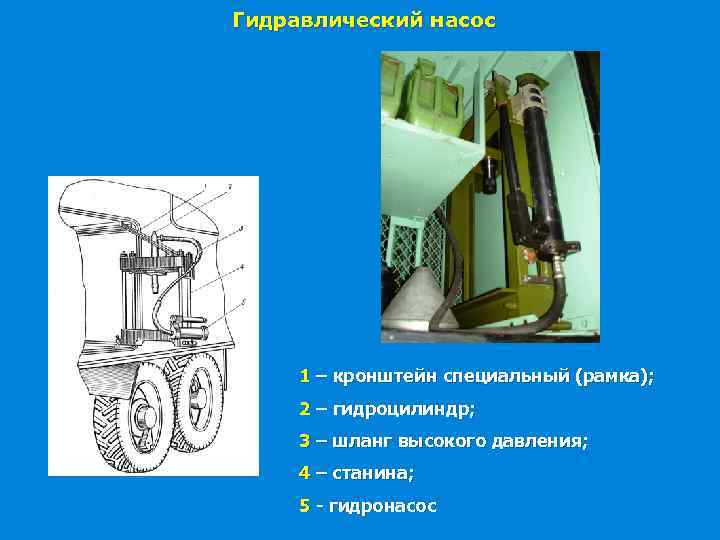

Гидравлический насос 1 – кронштейн специальный (рамка); 2 – гидроцилиндр; 3 – шланг высокого давления; 4 – станина; 5 - гидронасос

Краткие сведения об основном оборудовании мастерской Палатка Габаритные размеры, мм: 1 – каркас, 2 – намет верхний, 3 – намет левый, 4 – намет правый. 5 – растяжка, 6 – кол, 7 – огнетушитель, 8 – приколыш - длина при поднятой удлиненной части верхнего намета 7200 - длина при опущенной удлиненной части верхнего намета 4500 - ширина 4500 - высота по коньку 3690 - высота по боковым стенкам 2730 Количество окон, шт. 8 Масса, кг 202

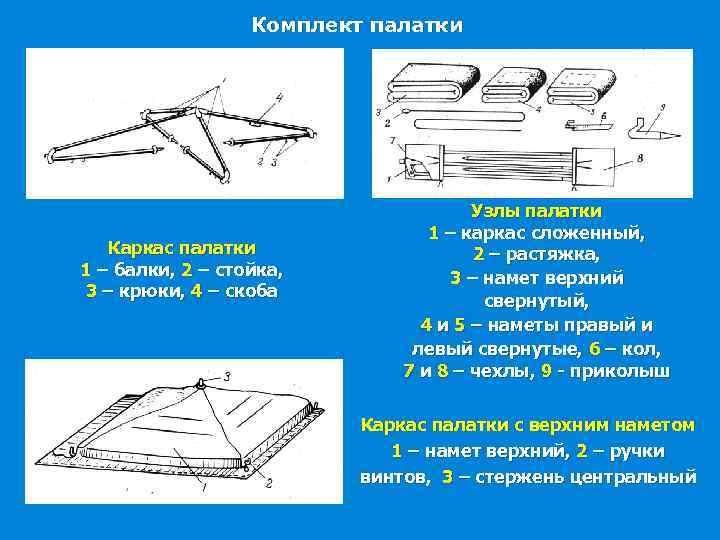

Комплект палатки Каркас палатки 1 – балки, 2 – стойка, 3 – крюки, 4 – скоба Узлы палатки 1 – каркас сложенный, 2 – растяжка, 3 – намет верхний свернутый, 4 и 5 – наметы правый и левый свернутые, 6 – кол, 7 и 8 – чехлы, 9 - приколыш Каркас палатки с верхним наметом 1 – намет верхний, 2 – ручки винтов, 3 – стержень центральный

Отопительно-вентиляционная установка 1 – датчик перегрева; 2 – кожух; 3 – теплообменник; 4 – диффузор; 5 – отражатель; 6 – свеча; 7 – распылитель; 8 – крышка кольца остова; 9 – кольцо остова; 10 – насос; 11 – рычаг муфты; 12 – фрикционная муфта; 13 – рычажок переключения режимов работы; 14 – электродвигатель; 15 – вентилятор; 16 – передняя крышка (только для установок типа ОВ 65); 17 – остов; 18 – датчик сигнализации горения; 19 – выхлопной патрубок; 20 – топлиподводящая трубка; 21 – топливная трубка; 22 – всасывающий патрубок; 23 – нагнетатель; 24 –дронажная трубка; 25 – камера сгорания

Установка для ручной и дуговой сварки 1 – сварочный преобразователь; 2 – реостат возбуждения для дистанционного управления сварочным током; 3 – зарядно-разрядное устройство

Электровулканизатор ЭР-2 Техническая характеристика: Напряжение питания, В 12. Мощность, Вт 70. Температура вулканизации, 0 С 140 -160. Время вулканизации, мин 15 -20. Габаритные размеры, мм 115 х102 х125

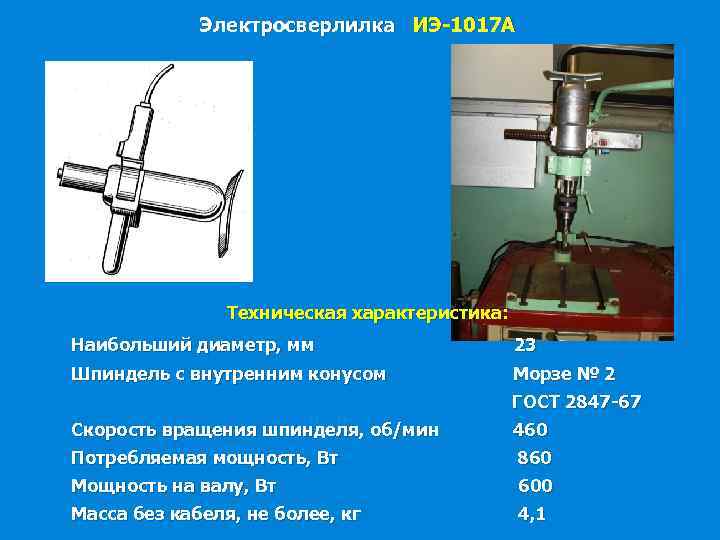

Электросверлилка ИЭ-1017 А Техническая характеристика: Наибольший диаметр, мм 23 Шпиндель с внутренним конусом Морзе № 2 ГОСТ 2847 -67 Скорость вращения шпинделя, об/мин 460 Потребляемая мощность, Вт 860 Мощность на валу, Вт 600 Масса без кабеля, не более, кг 4, 1

Шлифовальная электрическая машина ИЭ-2004 А Техническая характеристика: Размеры шлифовального круга, мм: наружный диаметр 150 внутренний диаметр 32 ширина 25 Число оборотов, об/мин 3800 Род тока переменный Потребляемая мощность, Вт 1070 Частота, Гц 200 Напряжение, В 36 Масса (без кабеля и шлифовального круга), кг 6, 5

Комбинированный прибор Ц 4312 Техническая характеристика: Класс точности: на постоянном токе 1, 0 на переменном токе 1, 5 Масса прибора, кг 1, 5 Масса прибора с футляром и принадлежностями, кг 3 Пределы измерения: постоянного тока от 0, 3 ДО 60 м. А; от 0, 15 до 6 А переменного тока от 1, 5 до 60 м. А; от 0, 15 до 6 А напряжения постоянного тока от 75 м. В до 900 В напряжения переменного тока от 0, 3 до 900 В сопротивления от 0, 2 до 3000 к. Ом Габаритные размеры, мм: прибора 115 х87 х215 футляра 205 х105 х260

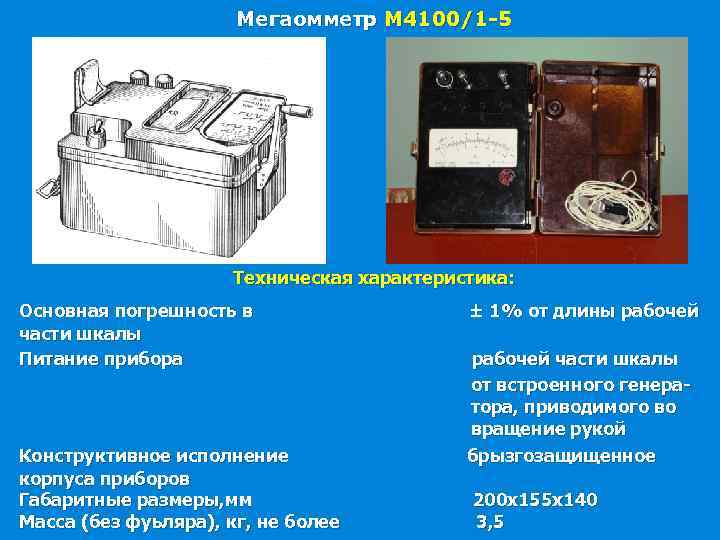

Мегаомметр М 4100/1 -5 Техническая характеристика: Основная погрешность в ± 1% от длины рабочей части шкалы Питание прибора рабочей части шкалы от встроенного генера тора, приводимого во вращение рукой Конструктивное исполнение брызгозащищенное корпуса приборов Габаритные размеры, мм 200 х155 х140 Масса (без фуьляра), кг, не более 3, 5

Пневматические краскораспылитель СО-71 Техническая характеристика: Производительность наибольшая, м 2/ч 400 Расход воздуха наибольший, м 3/ч 12 Давление воздуха, кгс/см 2 3 + 4 Масса, кг 0, 8

Выпрямительное устройство ВСА-5 К Техническая характеристика: Напряжение питающей сети, В 220 Частота питающей сети, Гц 50 -60 Выпрямленный ток, А 12 Выпрямленное напряжение, В 65 К. п. д. , не менее 0, 6 Габаритные размеры (длина х ширина х высота) 350 х260 х232 Масса, кг 20

Нагрузочная вилка ЛЭ-2 Техническая характеристика: Пределы измерения вольтметра, В 3 -0 -3 Емкость проверяемых батарей, А·ч до 135 Класс точности 2, 5 не ниже Цена деления шкалы, В 0, 2 Время выдержки элемента под нагрузкой, с до 5 Габаритные размеры. мм 210 х130 х105 Масса, кг 0, 54

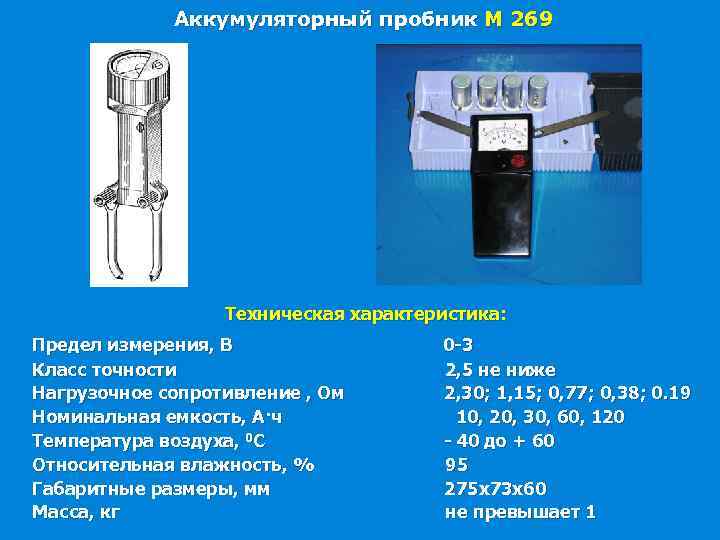

Аккумуляторный пробник М 269 Техническая характеристика: Предел измерения, В 0 -3 Класс точности 2, 5 не ниже Нагрузочное сопротивление , Ом 2, 30; 1, 15; 0, 77; 0, 38; 0. 19 Номинальная емкость, А·ч 10, 20, 30, 60, 120 Температура воздуха, 0 С - 40 до + 60 Относительная влажность, % 95 Габаритные размеры, мм 275 х73 х60 Масса, кг не превышает 1

Аккумуляторный денсиметр (ареометр) 1 - груша; 2 – резиновая пробка; 3 – ареометр; 4 – стеклянная пипетка; 5 – резиновая пробка; 6 – эбонитовый наконечник Техническая характеристика: Пределы определяемой плотности электролита, г/см 3 1, 08 -1, 32 Точность показаний, не более, г/см 3 ± 0, 1 Цена деления шкалы денсиметра, г/см 3 0, 01

Штатив для электросверлилки 1 – плита; 2 – скоба нижняя; 3 – скоба верхняя; 4 – пластина; 5 – ручка; 6 – рама; 7 – стойка; 8 – пружина; 9 – стойка; 10 – кронштейн; 11 – рукоятка; 12 - зажим Техническая характеристика: Наибольшее вертикальное перемещение рамы с электросверлилкой, мм 130 Рабочая поверхность плиты штатива, мм 300 х300 Габаритные размеры (длина х ширина х высота), мм 365 х300 х720 Масса, кг 20

Гидравлический пресс 1 – рамка; 2 – рамка; 3 – защелка; 4 – кронштейн; 5 – профиль; 6 - зажим Техническая характеристика: Наибольшее усилие, развиваемое прессом, тс 10 Наибольшее усилие на рукоятке насоса, кгс 12 Наибольшее давление жидкости, кгс/см 2 270 Рабочая жидкость масло веретенное № 2 Габаритные размеры станины в сборе с рабочей частью (цилиндром), мм 480 х144 х835 Масса гидропресса с набором приспособлений, кг 68

Заправочный инвентарь 1 – ведро для воды; 2 – ведро для горючего; 3 – заправочная кружка; 4 – сетка вставная; 5 – вставная сетка для бензина; 6 – воронка; 7 – шланг к воронке; 8 – крышка в сборе

Кран-стрела 1 – стрела; 2 – растяжка; 3 – накладка с роликом; 4 – держатель растяжки; 5 – подрессорник; 6 – опора стрелы; 7 – ролик каната; 8 – расчалка; Техническая характеристика: Грузоподъемность, кгс 1500 Высота подъема крюка, мм 2400 Скорость подъема груза на малых оборотах двигателя, м/мин: без блока от 6 до 8 с блоком от 3 до 4 Время подготовки кран-стрелы к работе, мин от 6 до 8 Время приведения кран-стрелы из рабочего положения в походное, мин от 5 до 7 Масса кран-стрелы, кг 89 9 – трос лебедки

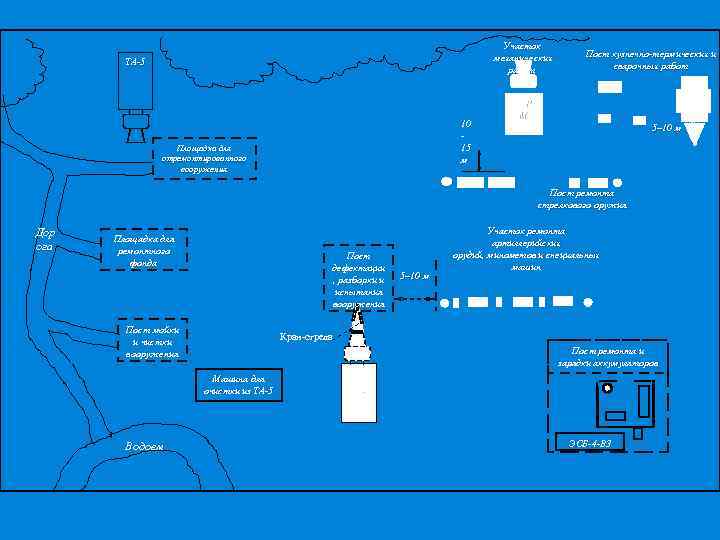

Участок механических работ ТА-5 10 15 м Площадка для отремонтированного вооружения Пост кузнечно-термических и сварочных работ А Д Б 30 5– 10 м 9 МР ММ 1 Пост ремонта стрелкового оружия Дор ога Площадка для ремонтного фонда Пост дефектации , разборки и испытания вооружения Пост мойки и чистки вооружения Кран-стрела Пост ремонта и зарядки аккумуляторов Машина для очистки из ТА-5 Водоем 5– 10 м Участок ремонта артиллерийских орудий, минометов и специальных машин МР САР ЭСБ-4 -ВЗ

Наименование составных частей Мастерская ремонтнослесарная МРС-АР Мастерская ремонтномеханическая МРММ 1 Транспортная машина ТА-5 Агрегат сварочный на одноосном прицепе 12 У 1. 301 или 12 У 1. 303 Передвижная зарядная электростанция ЭСБ 4 ВЗ-1 -М 1 Тип шасси ЗИЛ-131 с лебёдкой ЗИЛ-131 без лебёдки ЗИЛ-131, со штатной платформой и тентом Автоприцеп ИПАЗ-738, прицеп шасси ГКБ 83011 Автоприцеп ТАПЗ-755 Тип кузова КМ 131 или К 131 Кол-во 1 1 1
