Pengukuran Dissipasi Faktor tan d Pelatihan Petugas Pemeliharaan

Pengukuran Dissipasi Faktor (tan d) Pelatihan Petugas Pemeliharaan PT PLN (Persero) Penyaluran dan Pusat Pengatur Beban Jawa Bali

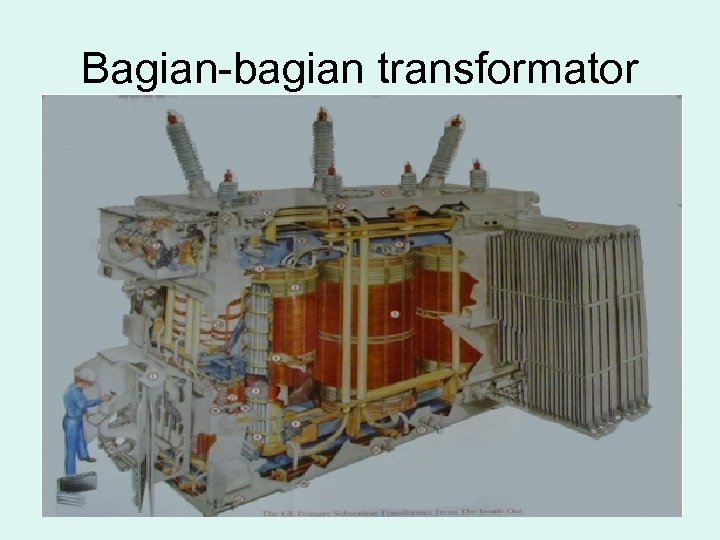

Bagian-bagian transformator

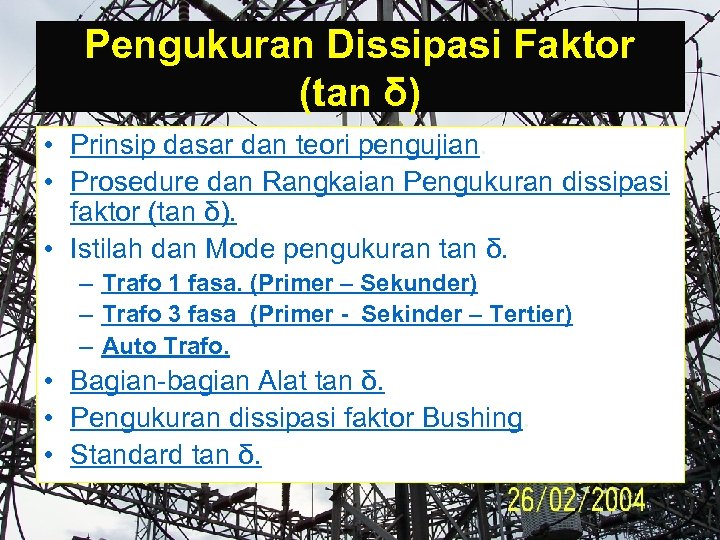

Pengukuran Dissipasi Faktor (tan δ) • Prinsip dasar dan teori pengujian. • Prosedure dan Rangkaian Pengukuran dissipasi faktor (tan δ). • Istilah dan Mode pengukuran tan δ. – Trafo 1 fasa. (Primer – Sekunder) – Trafo 3 fasa (Primer - Sekinder – Tertier) – Auto Trafo. • Bagian-bagian Alat tan δ. • Pengukuran dissipasi faktor Bushing. • Standard tan δ.

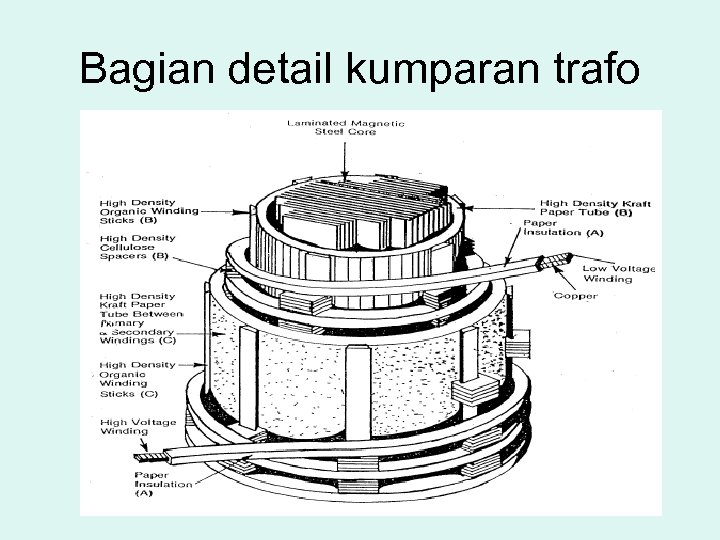

Bagian detail kumparan trafo

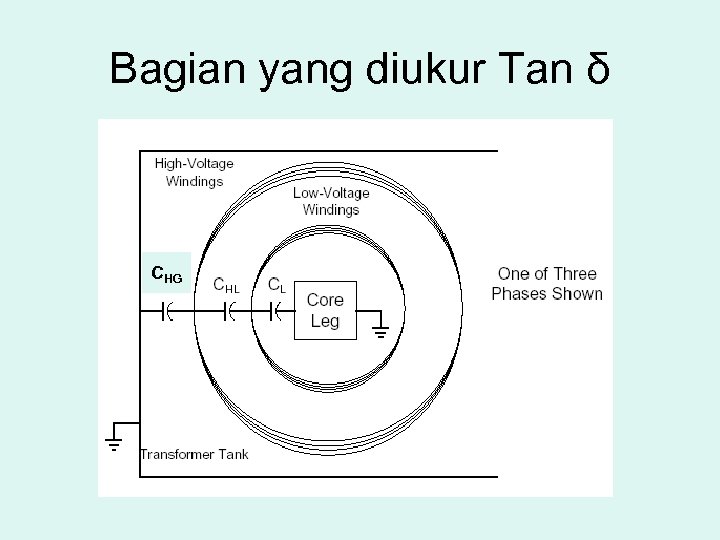

Bagian yang diukur Tan δ CHG

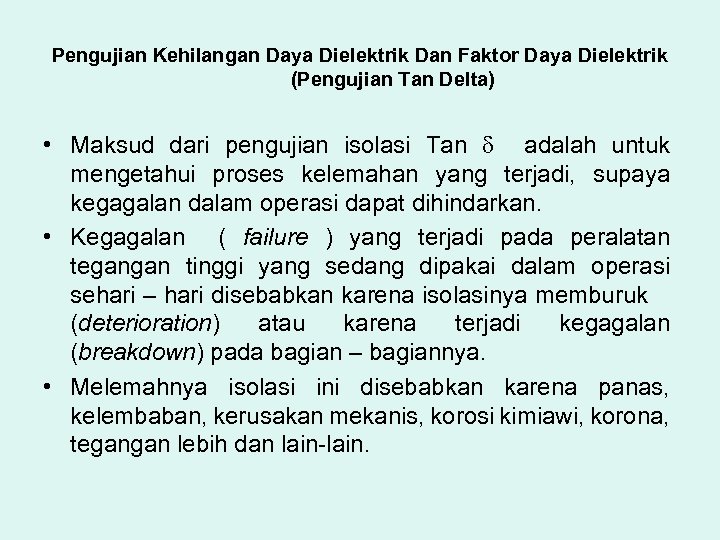

Pengujian Kehilangan Daya Dielektrik Dan Faktor Daya Dielektrik (Pengujian Tan Delta) • Maksud dari pengujian isolasi Tan d adalah untuk mengetahui proses kelemahan yang terjadi, supaya kegagalan dalam operasi dapat dihindarkan. • Kegagalan ( failure ) yang terjadi pada peralatan tegangan tinggi yang sedang dipakai dalam operasi sehari – hari disebabkan karena isolasinya memburuk (deterioration) atau karena terjadi kegagalan (breakdown) pada bagian – bagiannya. • Melemahnya isolasi ini disebabkan karena panas, kelembaban, kerusakan mekanis, korosi kimiawi, korona, tegangan lebih dan lain-lain.

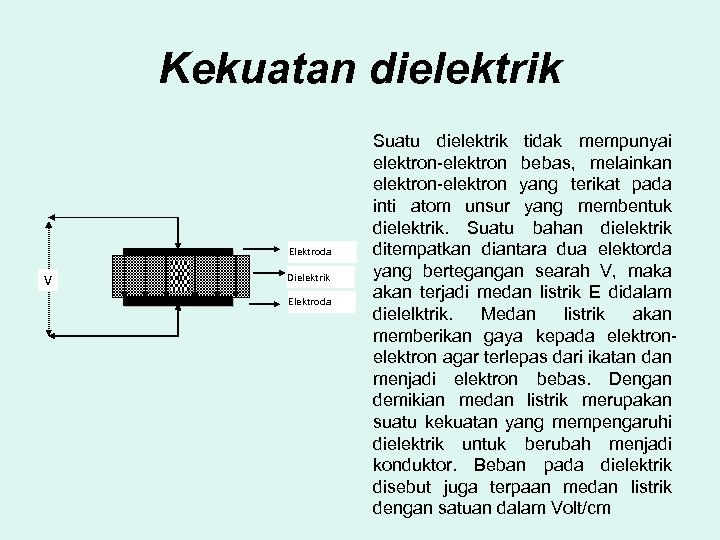

Kekuatan dielektrik Elektroda V E Dielektrik Elektroda Suatu dielektrik tidak mempunyai elektron-elektron bebas, melainkan elektron-elektron yang terikat pada inti atom unsur yang membentuk dielektrik. Suatu bahan dielektrik ditempatkan diantara dua elektorda yang bertegangan searah V, maka akan terjadi medan listrik E didalam dielelktrik. Medan listrik akan memberikan gaya kepada elektron agar terlepas dari ikatan dan menjadi elektron bebas. Dengan demikian medan listrik merupakan suatu kekuatan yang mempengaruhi dielektrik untuk berubah menjadi konduktor. Beban pada dielektrik disebut juga terpaan medan listrik dengan satuan dalam Volt/cm

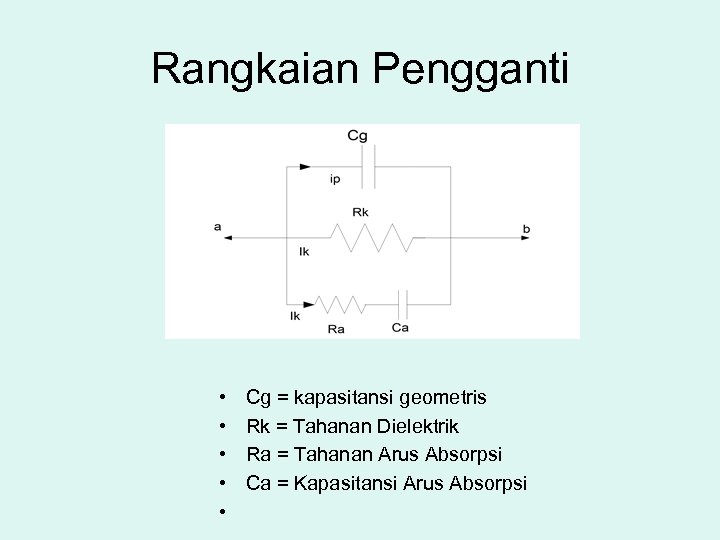

Rangkaian Pengganti • • • Cg = kapasitansi geometris Rk = Tahanan Dielektrik Ra = Tahanan Arus Absorpsi Ca = Kapasitansi Arus Absorpsi

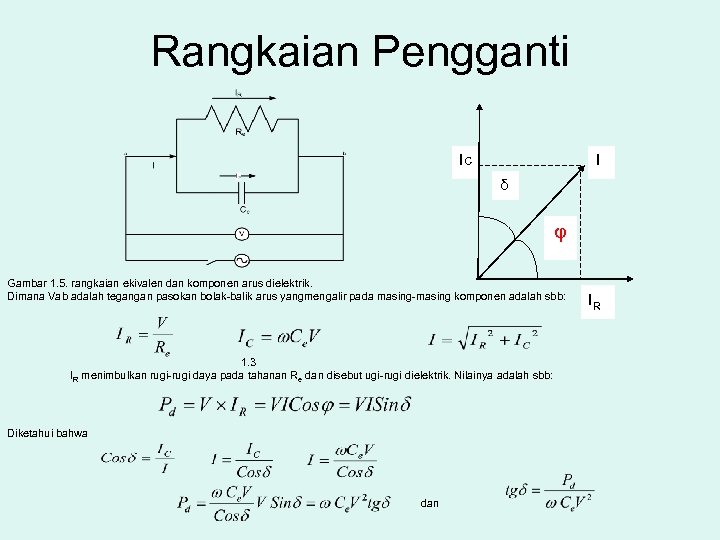

Rangkaian Pengganti Ic I δ φ Gambar 1. 5. rangkaian ekivalen dan komponen arus dielektrik. Dimana Vab adalah tegangan pasokan bolak-balik arus yangmengalir pada masing-masing komponen adalah sbb: 1. 3 IR menimbulkan rugi-rugi daya pada tahanan Re dan disebut ugi-rugi dielektrik. Nilainya adalah sbb: Diketahui bahwa dan IR

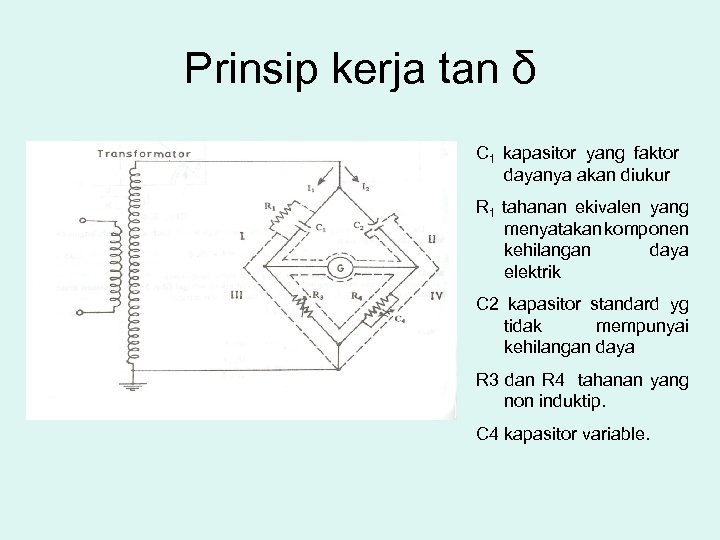

Prinsip kerja tan δ C 1 kapasitor yang faktor dayanya akan diukur R 1 tahanan ekivalen yang menyatakan komponen kehilangan daya elektrik C 2 kapasitor standard yg tidak mempunyai kehilangan daya R 3 dan R 4 tahanan yang non induktip. C 4 kapasitor variable.

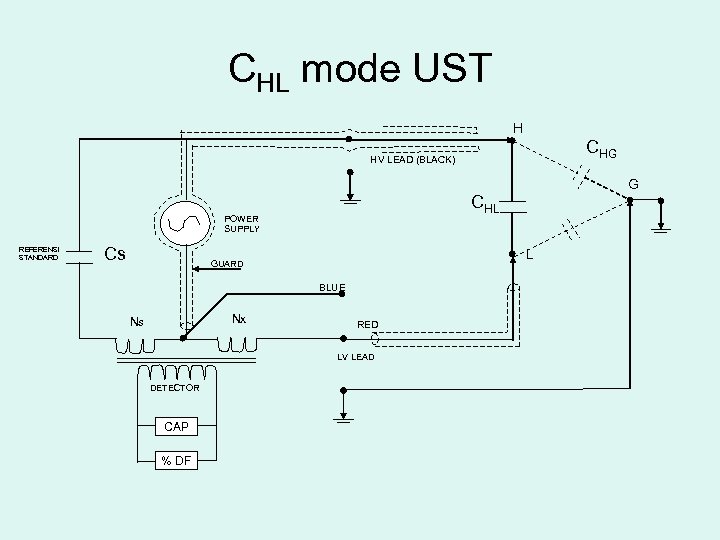

CHL mode UST H CHG HV LEAD (BLACK) CHL POWER SUPPLY REFERENSI STANDARD Cs L GUARD BLUE Nx Ns RED LV LEAD DETECTOR CAP % DF G

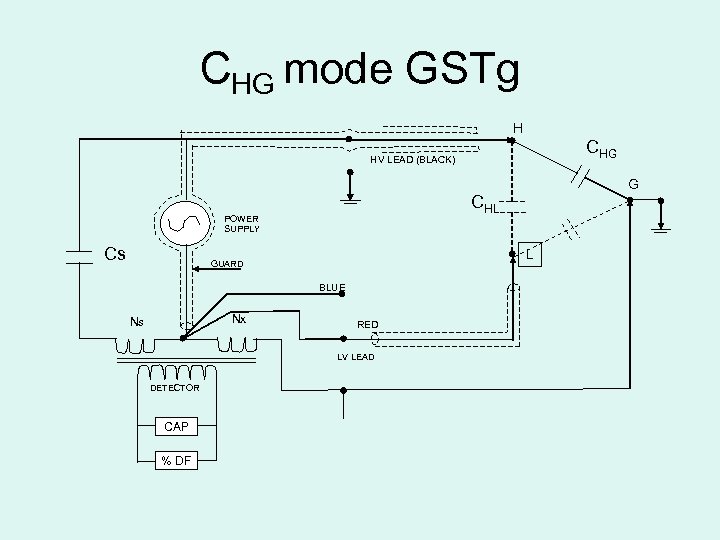

CHG mode GSTg H CHG HV LEAD (BLACK) CHL POWER SUPPLY Cs L GUARD BLUE Nx Ns RED LV LEAD DETECTOR CAP % DF G

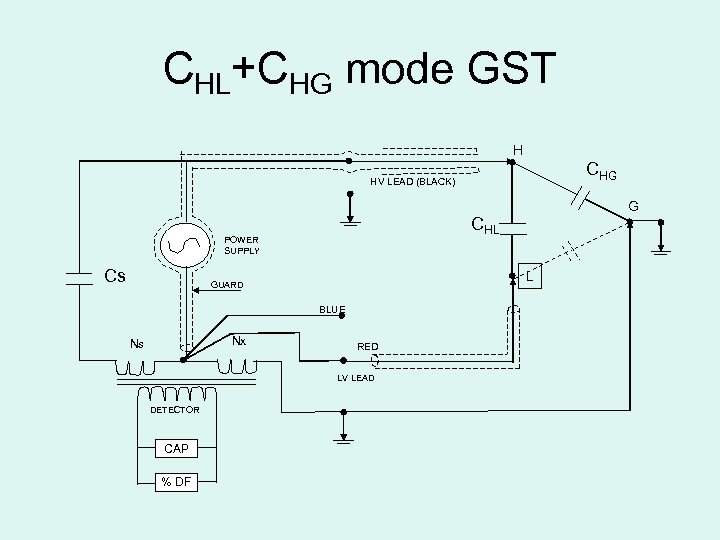

CHL+CHG mode GST H CHG HV LEAD (BLACK) CHL POWER SUPPLY Cs L GUARD BLUE Nx Ns RED LV LEAD DETECTOR CAP % DF G

Prinsip kerja tan δ Tabir atau pelindung dikebumikan utk menghindarkan kesalahan yg disebabkan karena kapasitansi antara bagian 2 tegangan tinggi dan tegangan rendah dari alat tsb. G adalah galvanometer khusus yang mempunyai kepekaan yang tinggi karena impedansi cabang III dan IV biasanya jauh lebih kecil dibandingkan dengan cabang I dan II. Tegangan sumber juga tegangan penguji yang digunakan dapat tinggi sekali ( > 100 k. V. Jembatan seimbang dengan mengatur R 3 dan R 4 sehingga galvanometer menunjuk angka nol

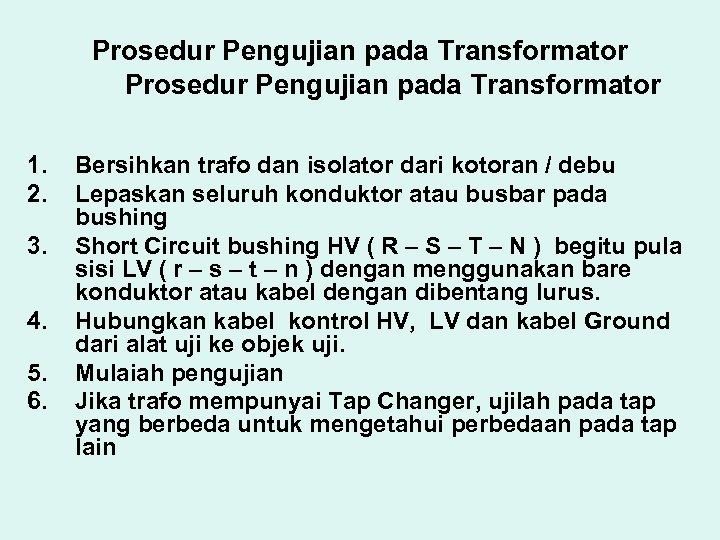

Prosedur Pengujian pada Transformator 1. 2. 3. 4. 5. 6. Bersihkan trafo dan isolator dari kotoran / debu Lepaskan seluruh konduktor atau busbar pada bushing Short Circuit bushing HV ( R – S – T – N ) begitu pula sisi LV ( r – s – t – n ) dengan menggunakan bare konduktor atau kabel dengan dibentang lurus. Hubungkan kabel kontrol HV, LV dan kabel Ground dari alat uji ke objek uji. Mulaiah pengujian Jika trafo mempunyai Tap Changer, ujilah pada tap yang berbeda untuk mengetahui perbedaan pada tap lain

Rangkaian untuk uji tan d Input A Input B oltc conservator HV radiator

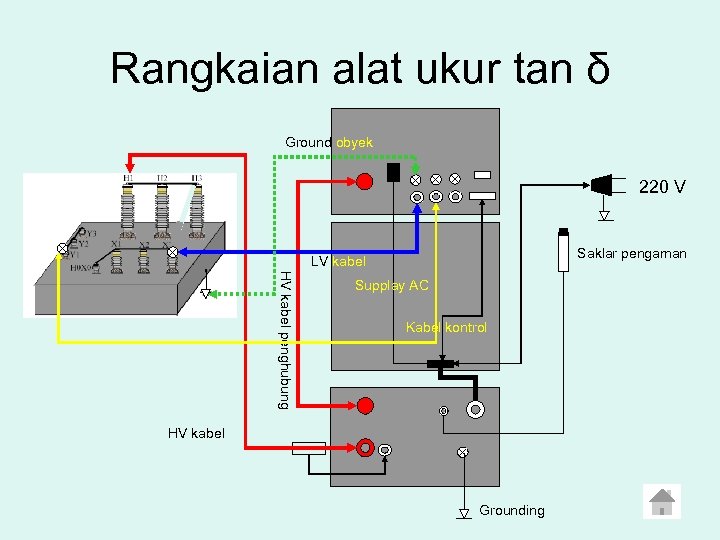

Rangkaian alat ukur tan δ Ground obyek 220 V Saklar pengaman LV kabel HV kabel penghubung Supplay AC Kabel kontrol HV kabel Grounding

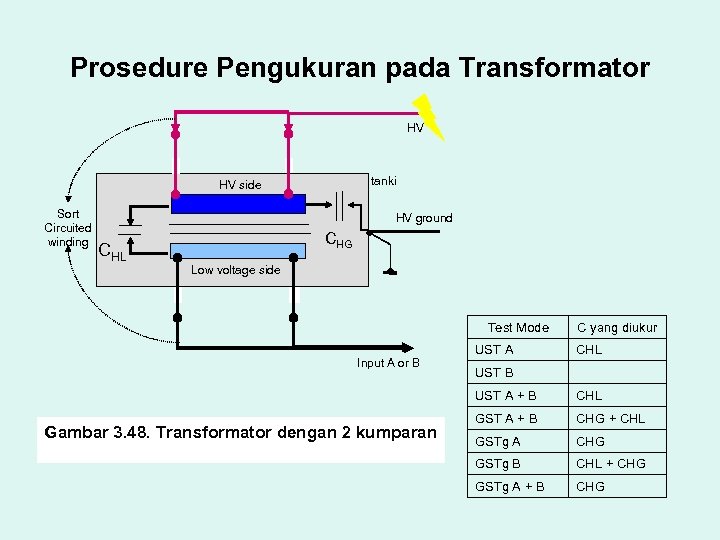

Prosedure Pengukuran pada Transformator HV tanki HV side Sort Circuited winding HV ground CHL CHG Low voltage side Test Mode Input A or B UST A C yang diukur CHL UST B UST A + B Gambar 3. 48. Transformator dengan 2 kumparan CHL GST A + B CHG + CHL GSTg A CHG GSTg B CHL + CHG GSTg A + B CHG

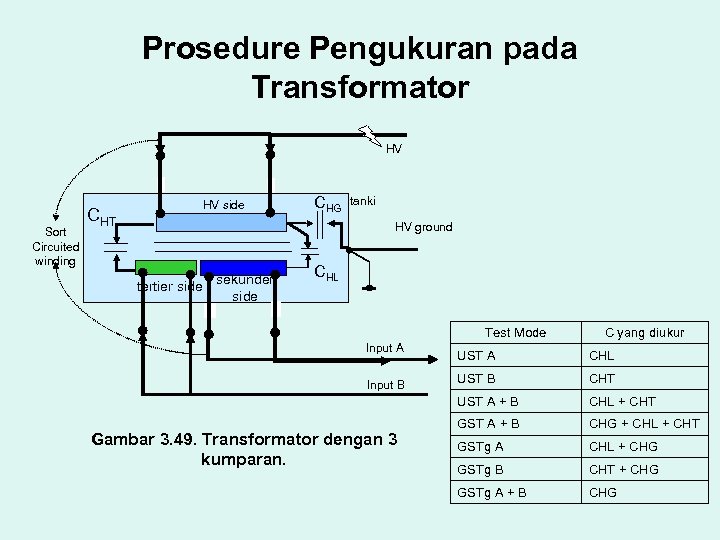

Prosedure Pengukuran pada Transformator HV Sort Circuited winding HV side CHT CHG tanki HV ground tertier side sekunder side CHL Test Mode Input A C yang diukur Gambar 3. 49. Transformator dengan 3 kumparan. CHL UST B CHT UST A + B Input B UST A CHL + CHT GST A + B CHG + CHL + CHT GSTg A CHL + CHG GSTg B CHT + CHG GSTg A + B CHG

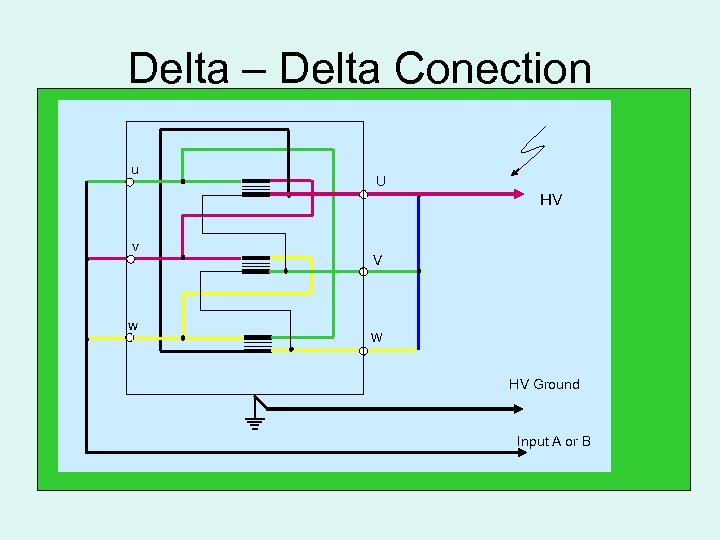

Delta – Delta Conection u U HV v w V W HV Ground Input A or B

Star – Star Connection r HV R s S t HV Ground T N Input A or B Catatan : titik netral harus terisolasi dari tegangan pengukuran.

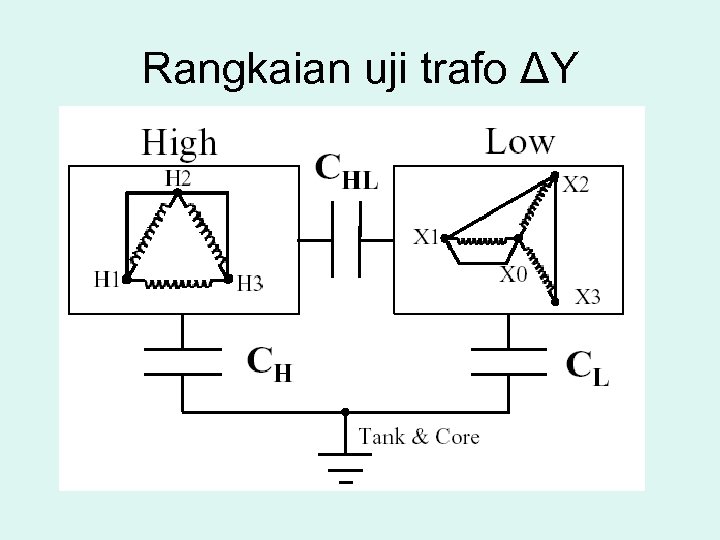

Rangkaian uji trafo ΔΥ

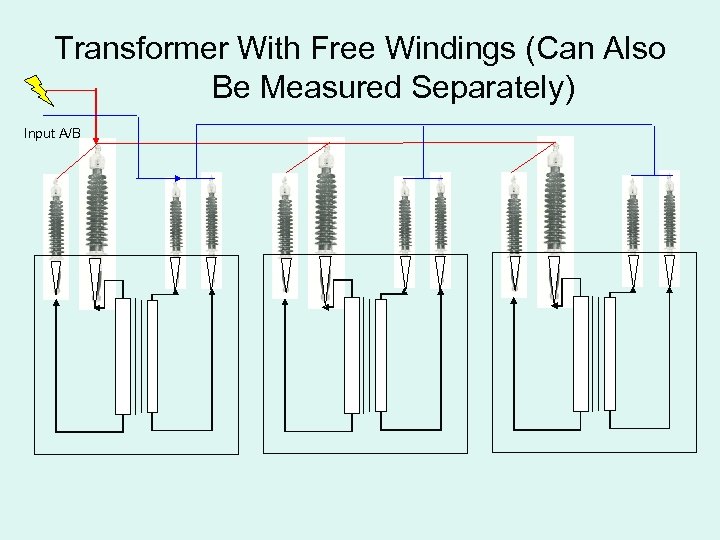

Transformer With Free Windings (Can Also Be Measured Separately) Input A/B

Cara mengukur CH+CHL

Cara mengukur CH

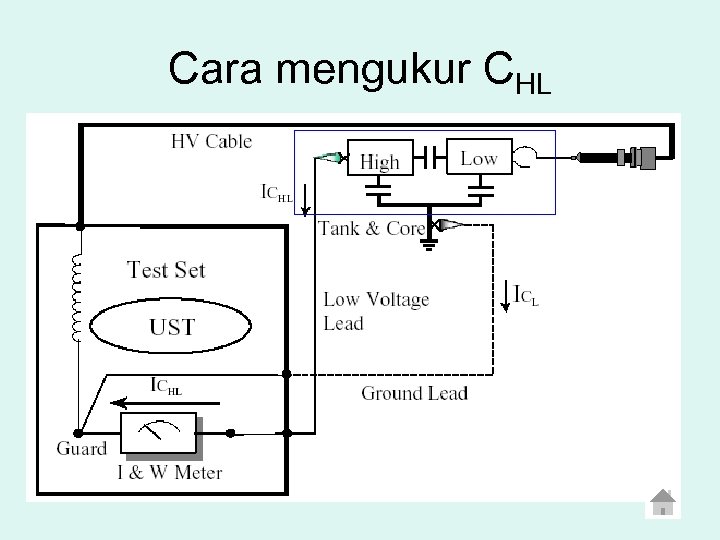

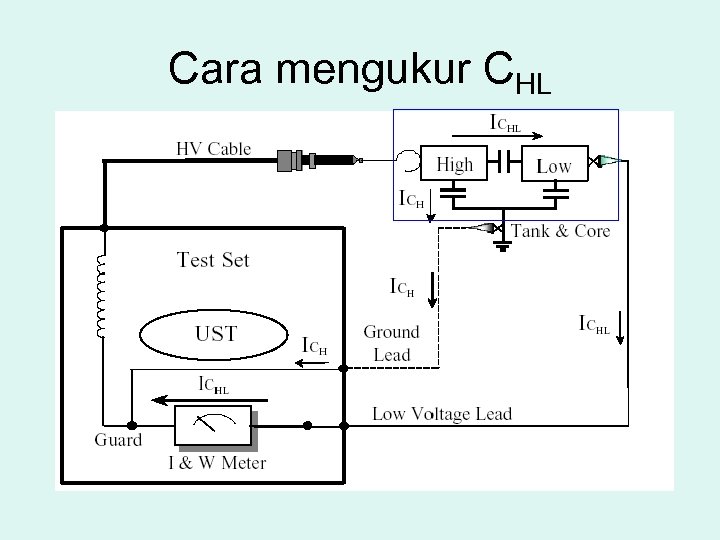

Cara mengukur CHL

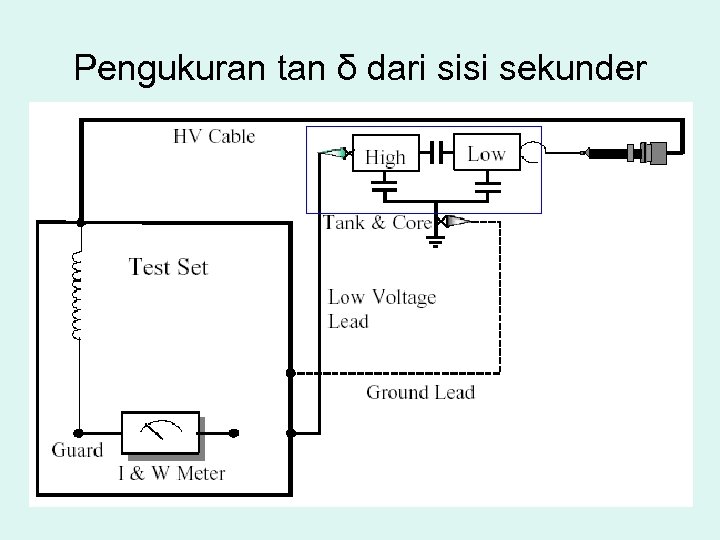

Pengukuran tan δ dari sisi sekunder

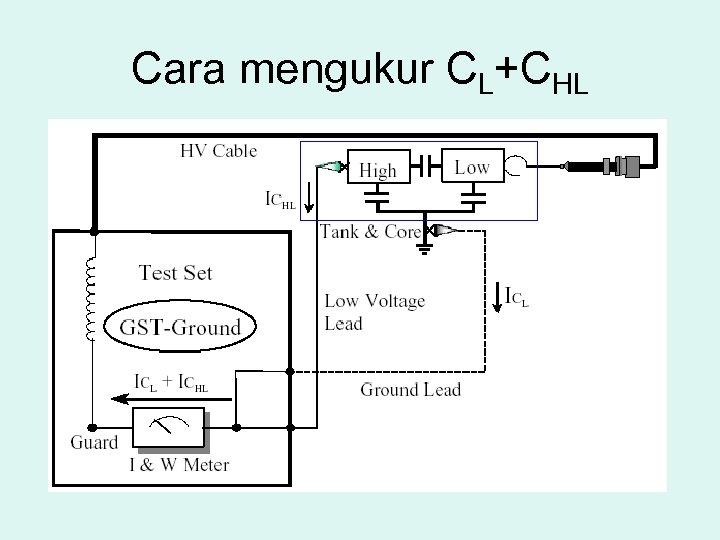

Cara mengukur CL+CHL

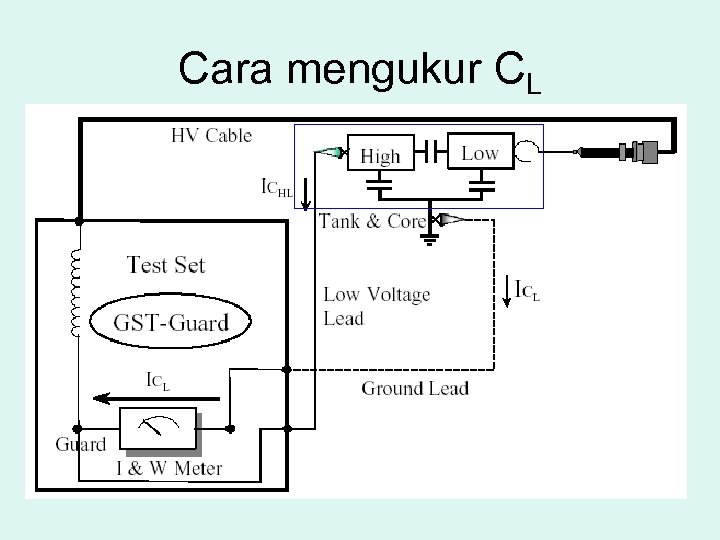

Cara mengukur CL

Cara mengukur CHL

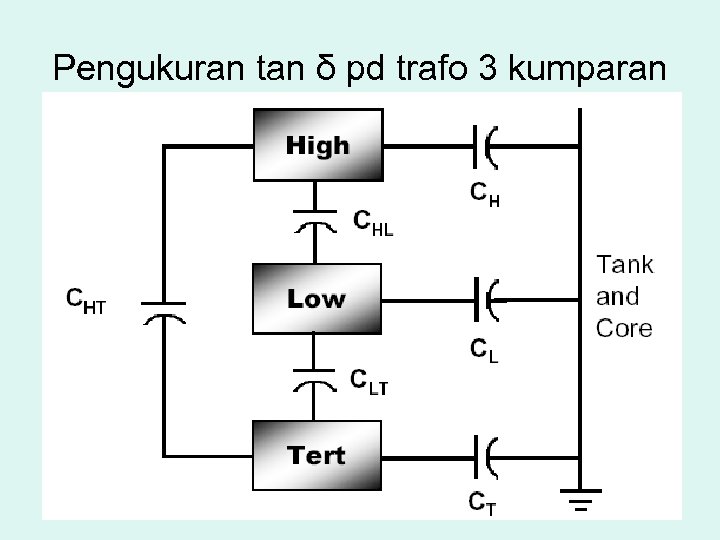

Pengukuran tan δ pd trafo 3 kumparan

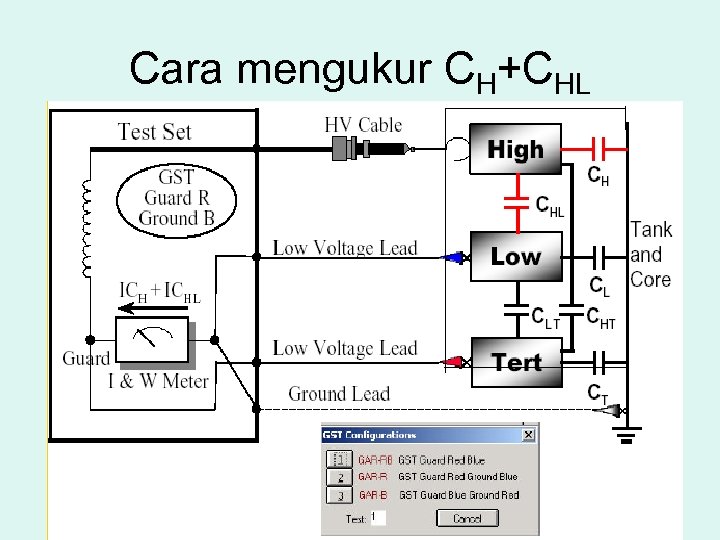

Cara mengukur CH+CHL

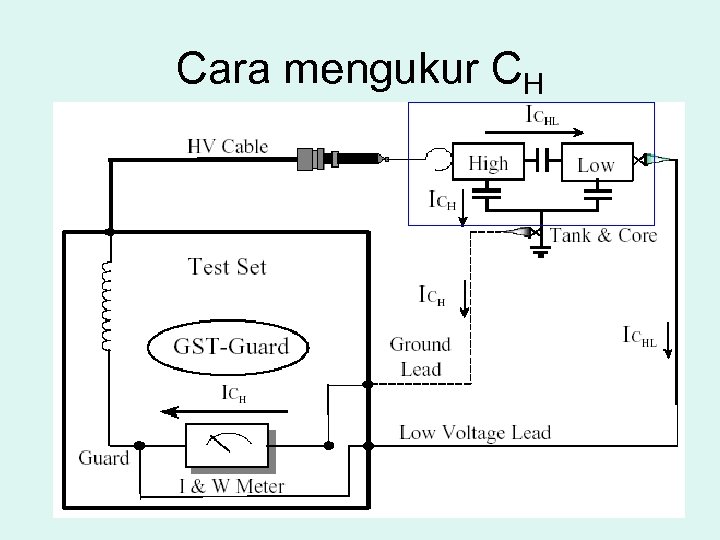

Cara mengukur CH

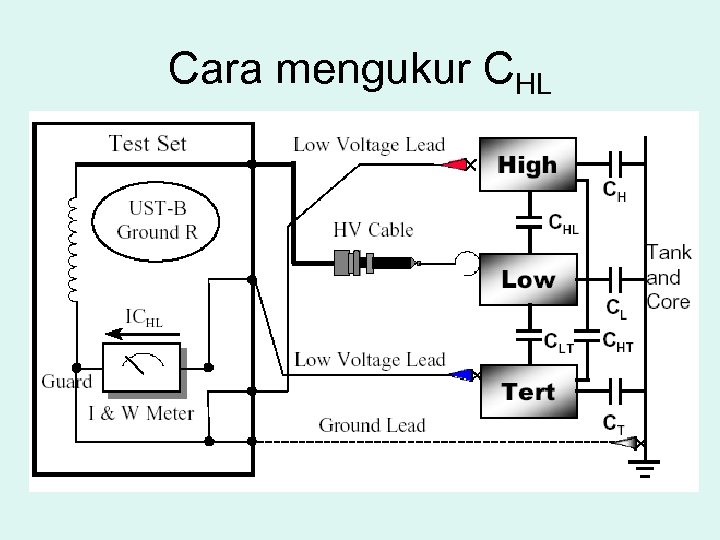

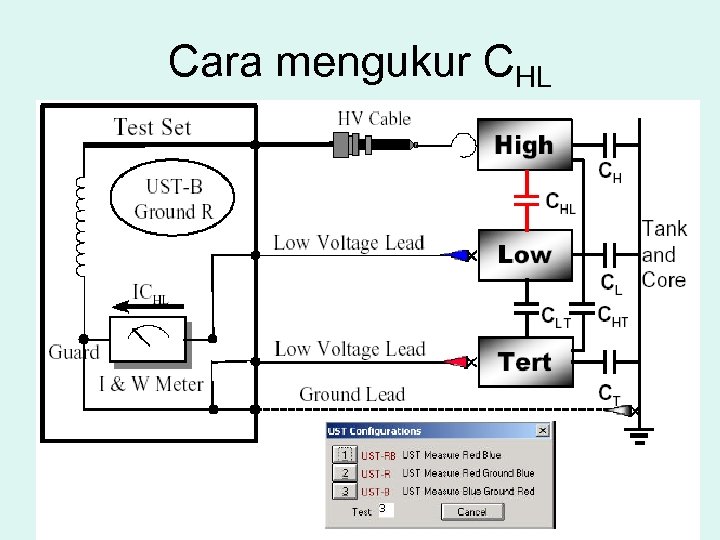

Cara mengukur CHL

Cara mengukur CHL

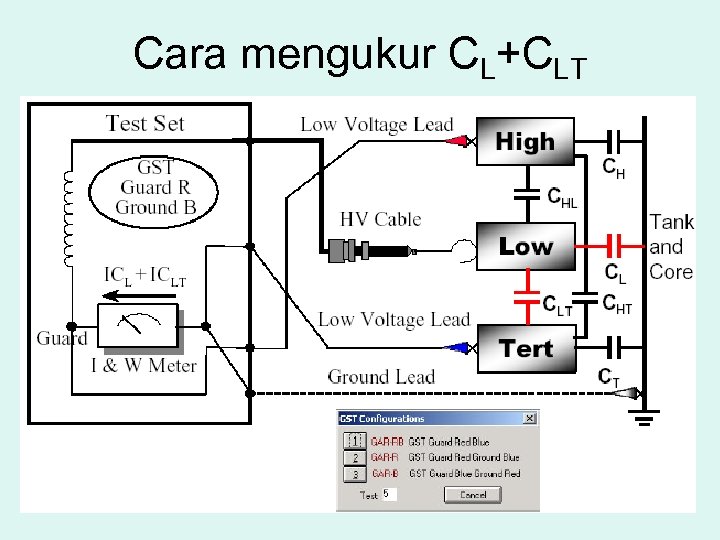

Cara mengukur CL+CLT

Cara mengukur CL

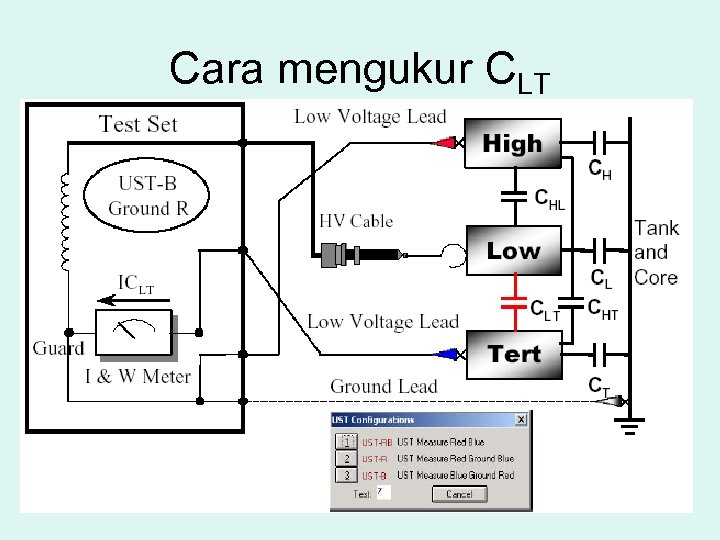

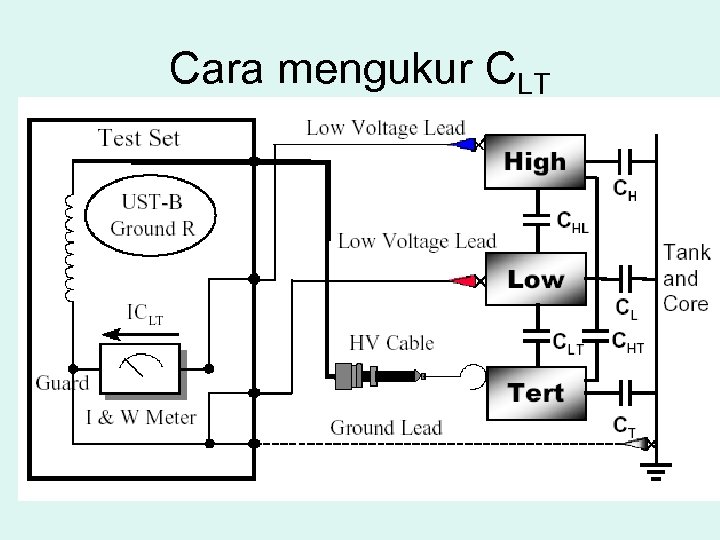

Cara mengukur CLT

Cara mengukur CLT

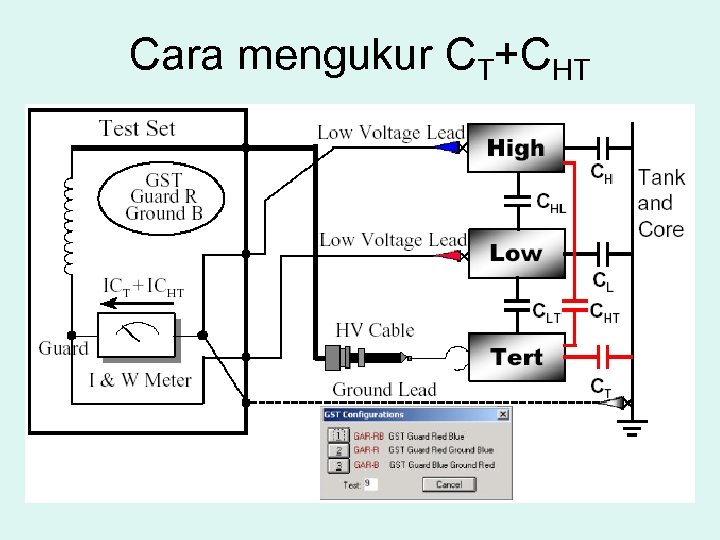

Cara mengukur CT+CHT

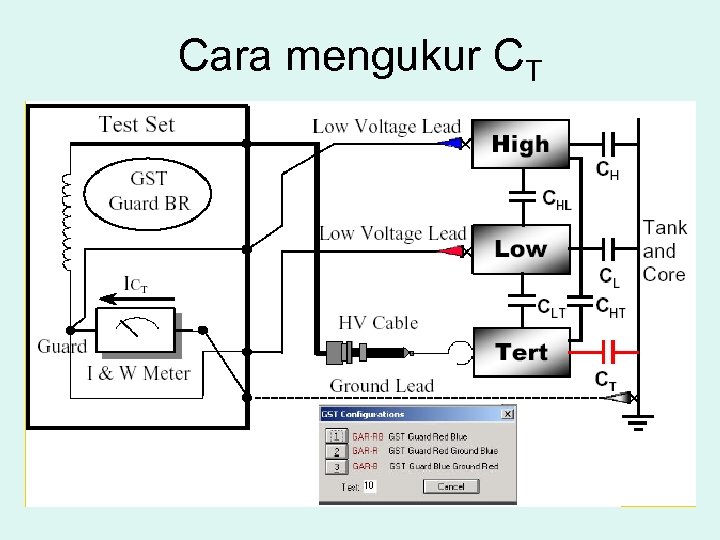

Cara mengukur CT

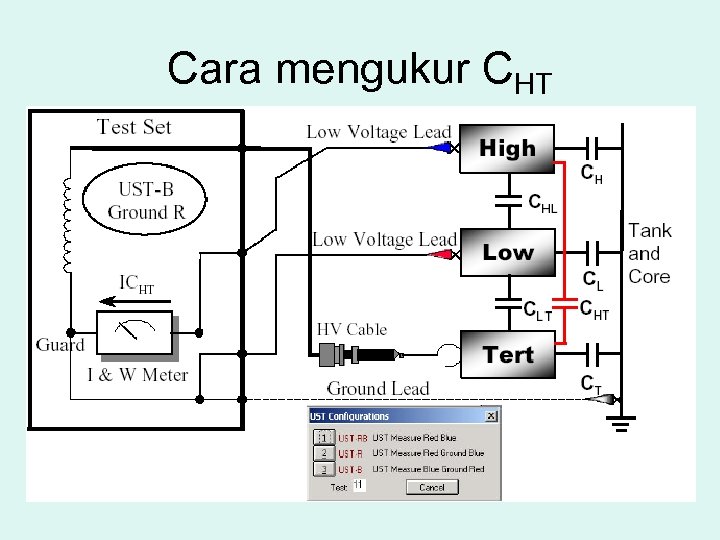

Cara mengukur CHT

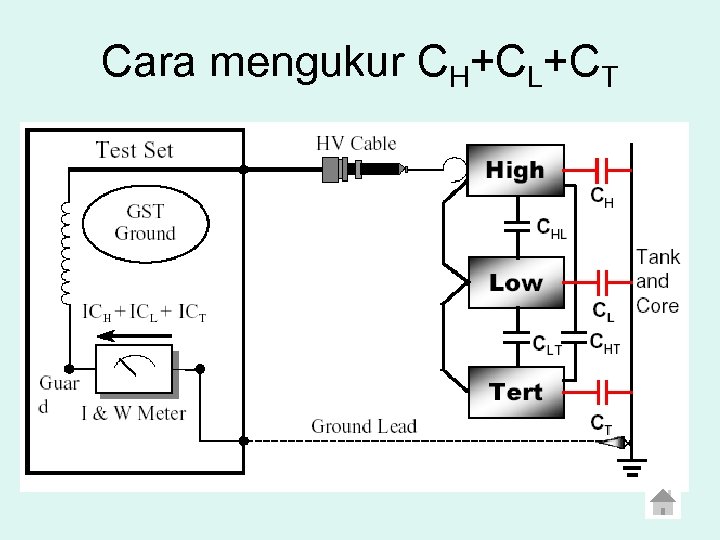

Cara mengukur CH+CL+CT

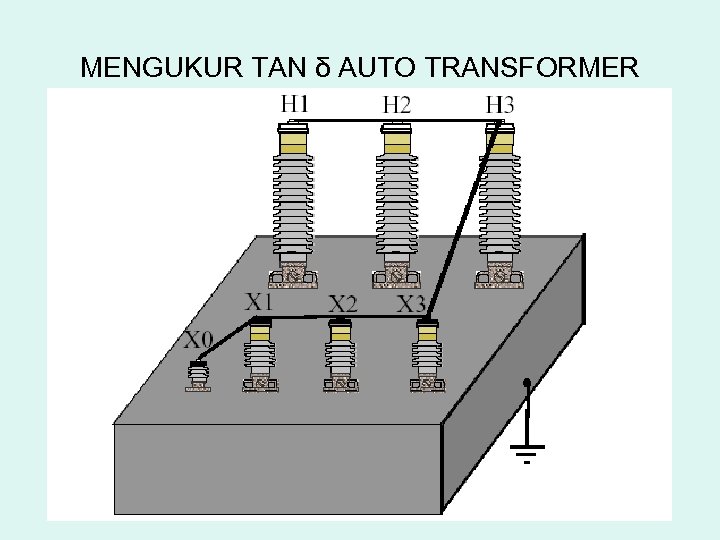

MENGUKUR TAN δ AUTO TRANSFORMER

MENGUKUR TAN δ AUTO TRANSFORMER

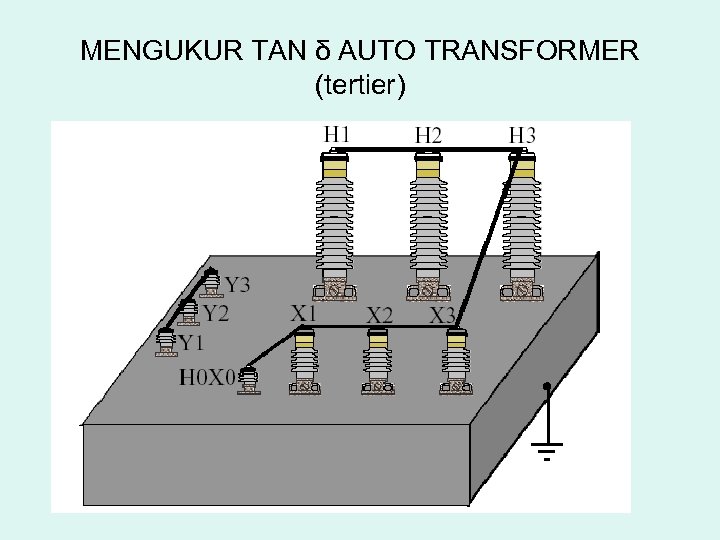

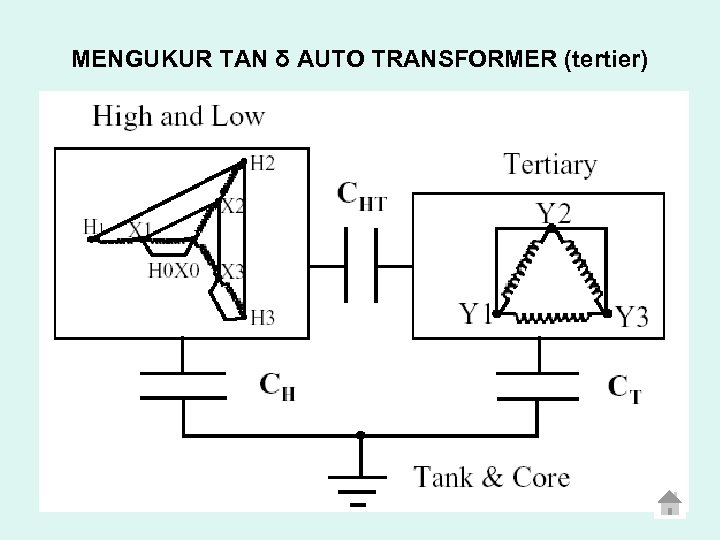

MENGUKUR TAN δ AUTO TRANSFORMER (tertier)

MENGUKUR TAN δ AUTO TRANSFORMER (tertier)

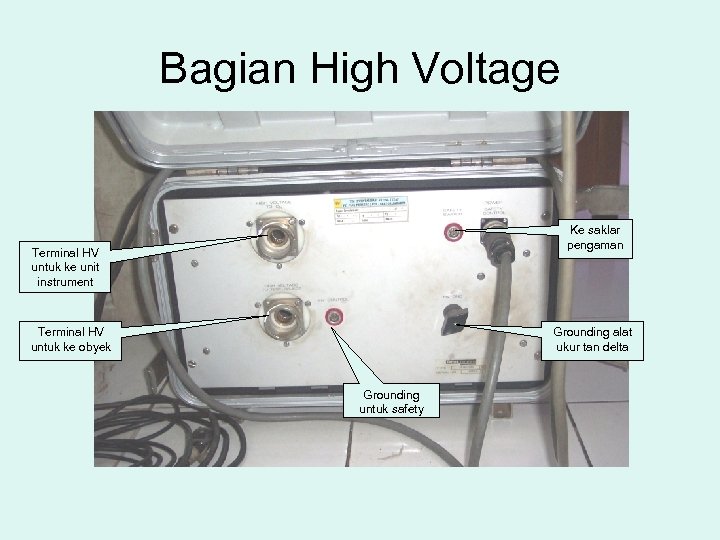

Bagian High Voltage Ke saklar pengaman Terminal HV untuk ke unit instrument Terminal HV untuk ke obyek Grounding alat ukur tan delta Grounding untuk safety

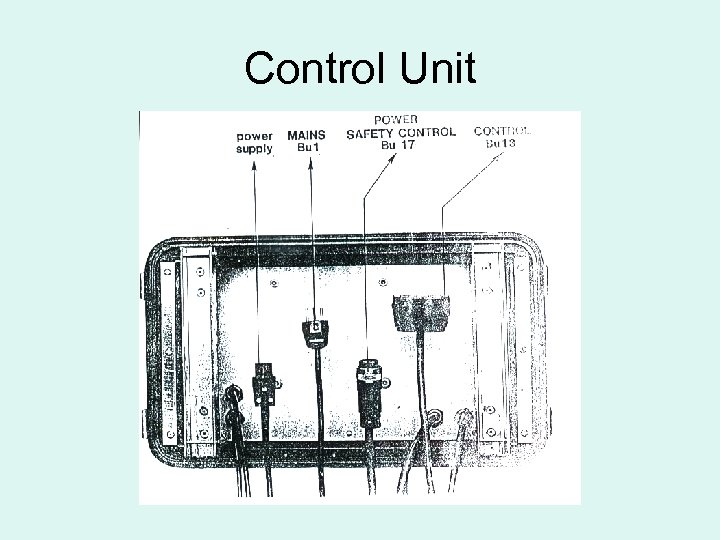

Control Unit

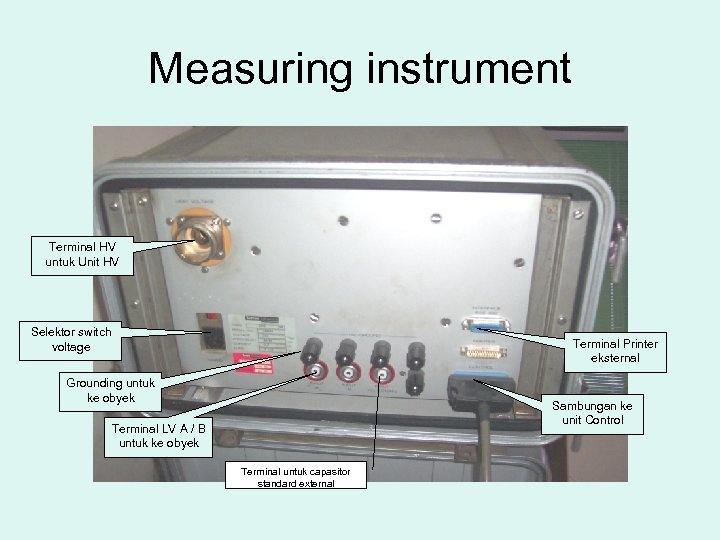

Measuring instrument Terminal HV untuk Unit HV Selektor switch voltage Terminal Printer eksternal Grounding untuk ke obyek Sambungan ke unit Control Terminal LV A / B untuk ke obyek Terminal untuk capasitor standard external

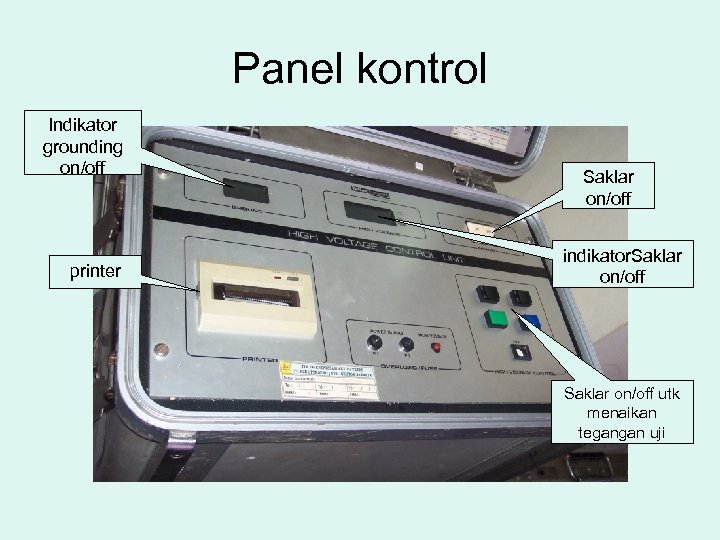

Panel kontrol Indikator grounding on/off printer Saklar on/off indikator. Saklar on/off utk menaikan tegangan uji

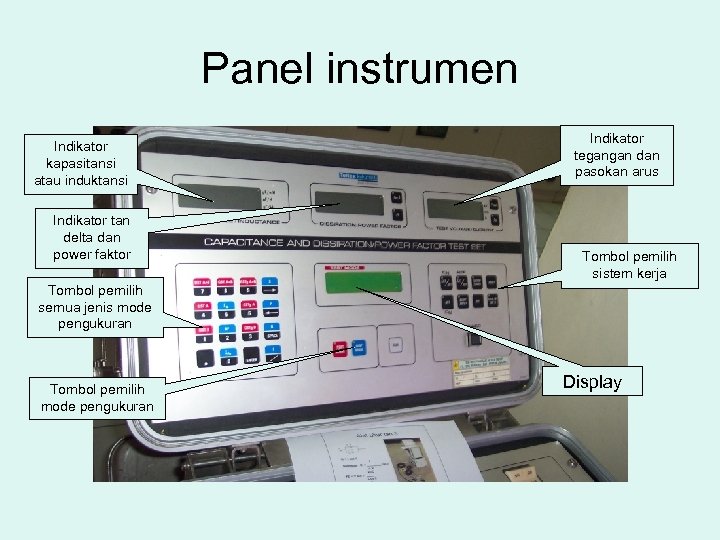

Panel instrumen Indikator kapasitansi atau induktansi Indikator tan delta dan power faktor Indikator tegangan dan pasokan arus Tombol pemilih sistem kerja Tombol pemilih semua jenis mode pengukuran Tombol pemilih mode pengukuran Display

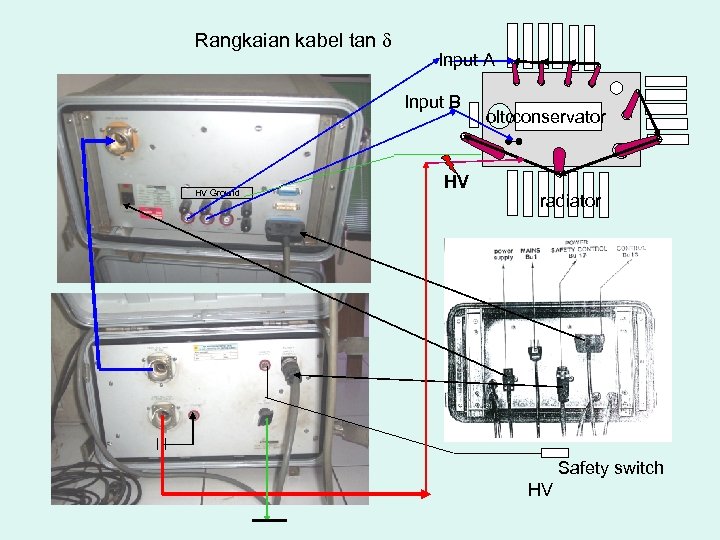

Rangkaian kabel tan d Input A Input B HV Ground HV oltcconservator radiator Safety switch HV

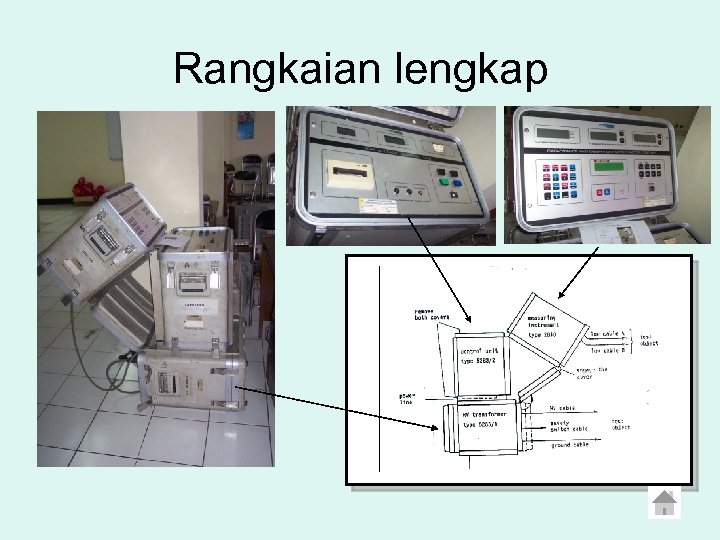

Rangkaian lengkap

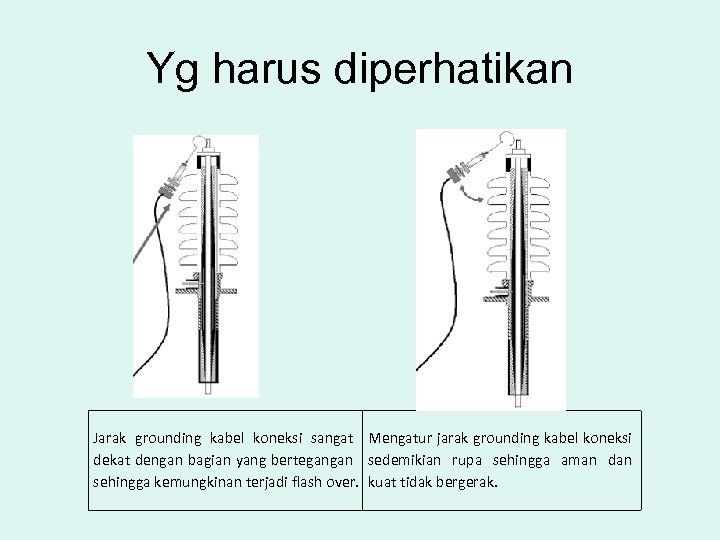

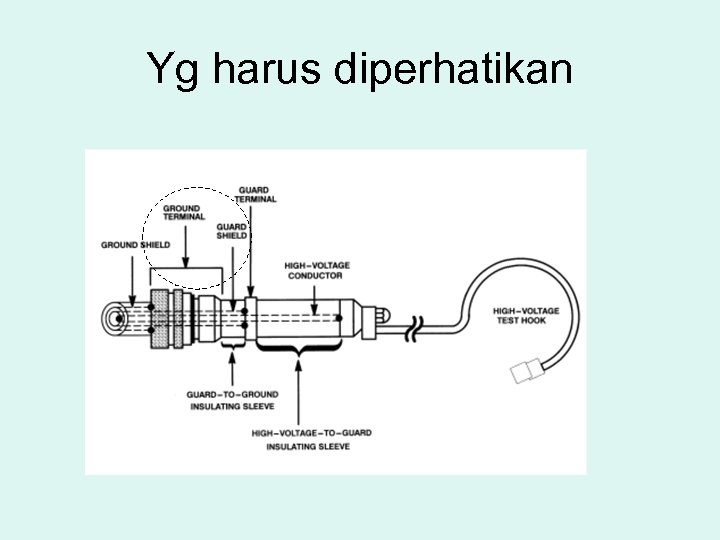

Yg harus diperhatikan

Yg harus diperhatikan Jarak grounding kabel koneksi sangat Mengatur jarak grounding kabel koneksi dekat dengan bagian yang bertegangan sedemikian rupa sehingga aman dan sehingga kemungkinan terjadi flash over. kuat tidak bergerak.

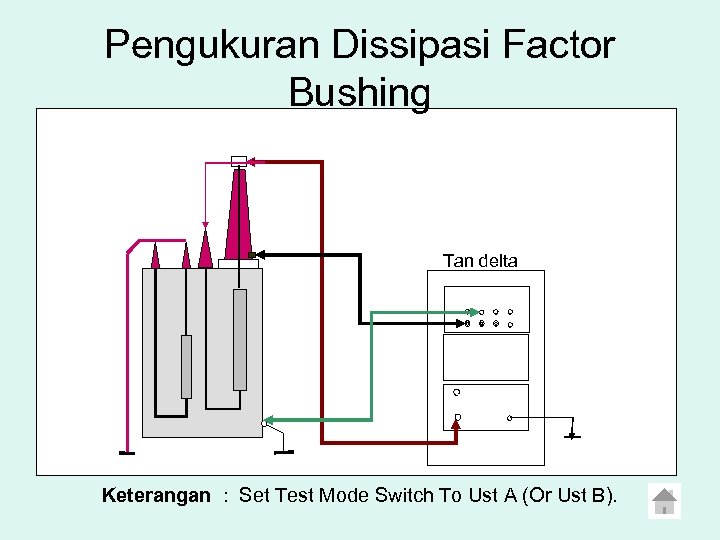

Pengukuran Dissipasi Factor Bushing Tan delta Keterangan : Set Test Mode Switch To Ust A (Or Ust B).

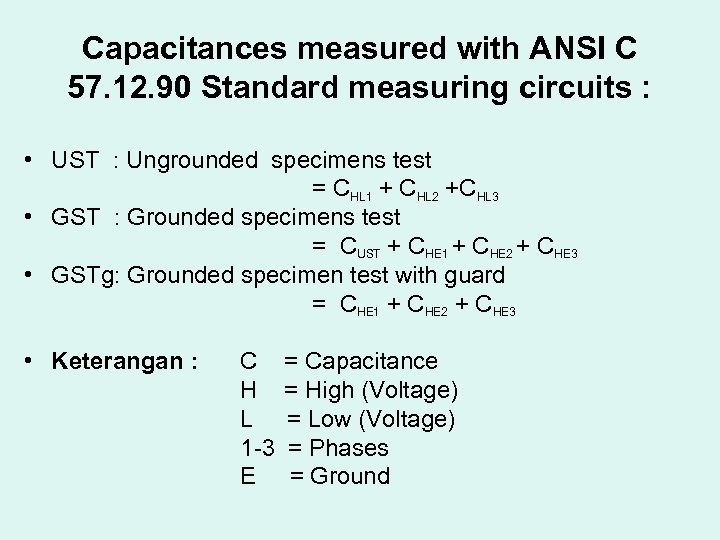

Capacitances measured with ANSI C 57. 12. 90 Standard measuring circuits : • UST : Ungrounded specimens test = CHL 1 + CHL 2 +CHL 3 • GST : Grounded specimens test = CUST + CHE 1 + CHE 2 + CHE 3 • GSTg: Grounded specimen test with guard = CHE 1 + CHE 2 + CHE 3 • Keterangan : C = Capacitance H = High (Voltage) L = Low (Voltage) 1 -3 = Phases E = Ground

Resume hasil tan δ selesai

Selamat Praktek tan δ Semoga mendapat manfaat dan ilmu yang berguna untuk pelaksanaan pemeliharaan trafo dgn baik dan benar
