Печатные машины и системы Тема 4 3

Печатные машины и системы

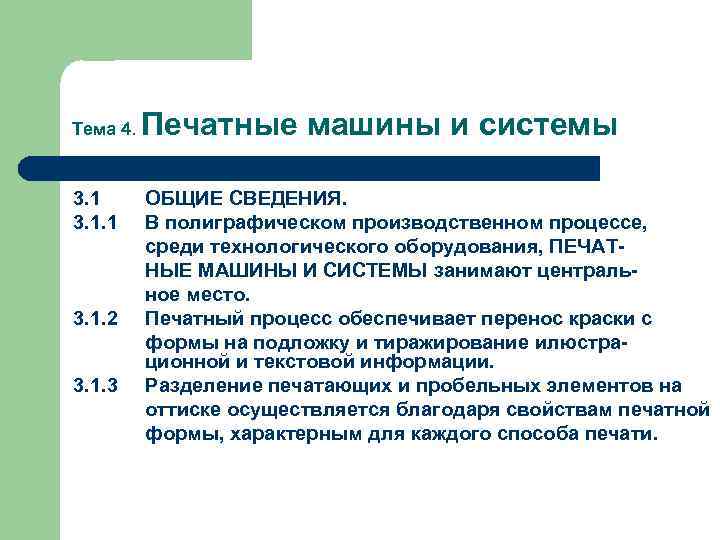

Тема 4. 3. 1. 1 3. 1. 2 3. 1. 3 Печатные машины и системы ОБЩИЕ СВЕДЕНИЯ. В полиграфическом производственном процессе, среди технологического оборудования, ПЕЧАТНЫЕ МАШИНЫ И СИСТЕМЫ занимают центральное место. Печатный процесс обеспечивает перенос краски с формы на подложку и тиражирование илюстрационной и текстовой информации. Разделение печатающих и пробельных элементов на оттиске осуществляется благодаря свойствам печатной формы, характерным для каждого способа печати.

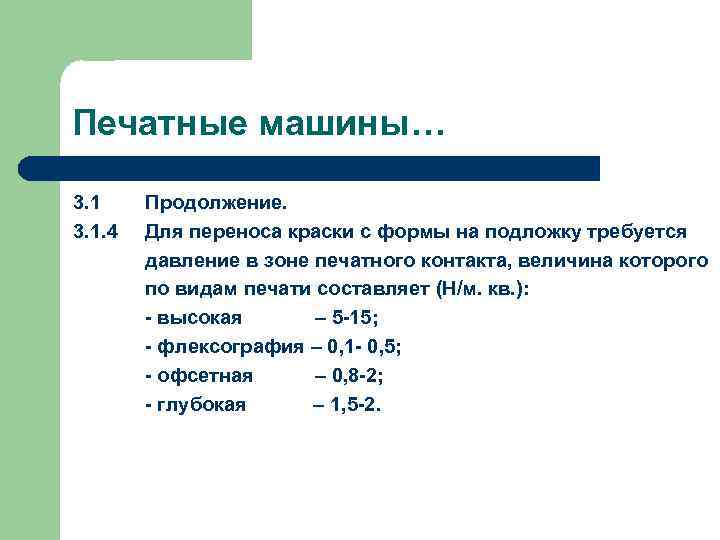

Печатные машины… 3. 1. 4 Продолжение. Для переноса краски с формы на подложку требуется давление в зоне печатного контакта, величина которого по видам печати составляет (Н/м. кв. ): - высокая – 5 -15; - флексография – 0, 1 - 0, 5; - офсетная – 0, 8 -2; - глубокая – 1, 5 -2.

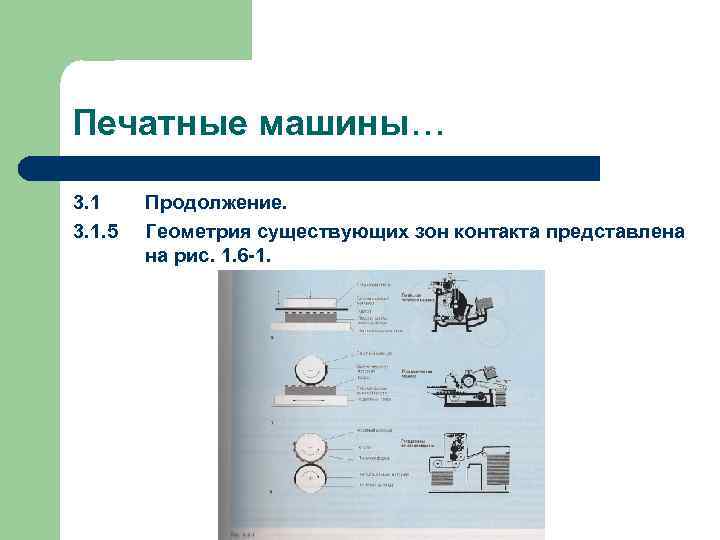

Печатные машины… 3. 1. 5 Продолжение. Геометрия существующих зон контакта представлена на рис. 1. 6 -1.

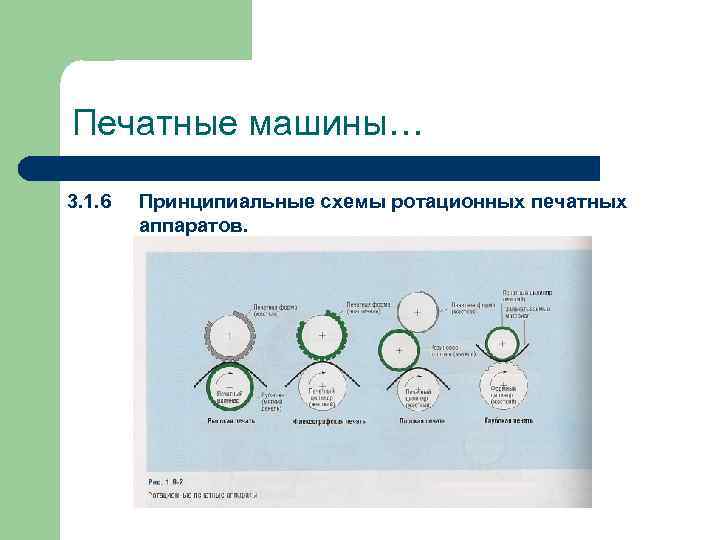

Печатные машины… 3. 1. 6 Принципиальные схемы ротационных печатных аппаратов.

Печатные машины… 3. 1. 7 Листовые офсетные печатные машины. 3. 1. 7. 1 Принцип построения ротационной листовой машины:

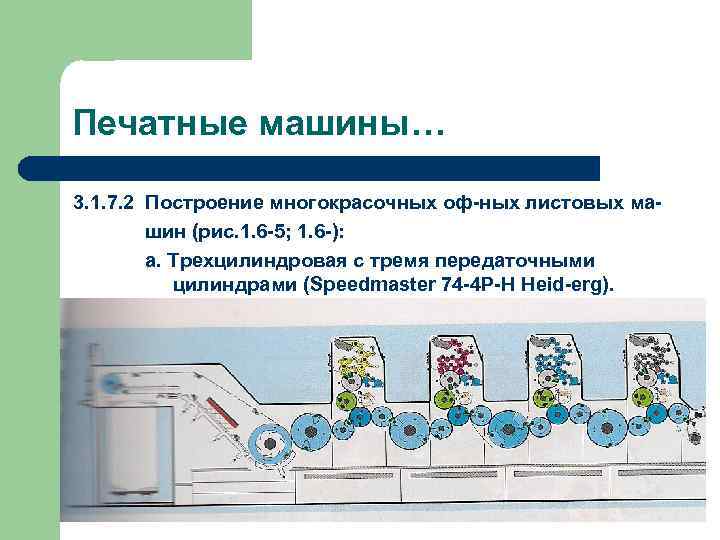

Печатные машины… 3. 1. 7. 2 Построение многокрасочных оф-ных листовых машин (рис. 1. 6 -5; 1. 6 -): а. Трехцилиндровая с тремя передаточными цилиндрами (Speedmaster 74 -4 P-H Heid-erg).

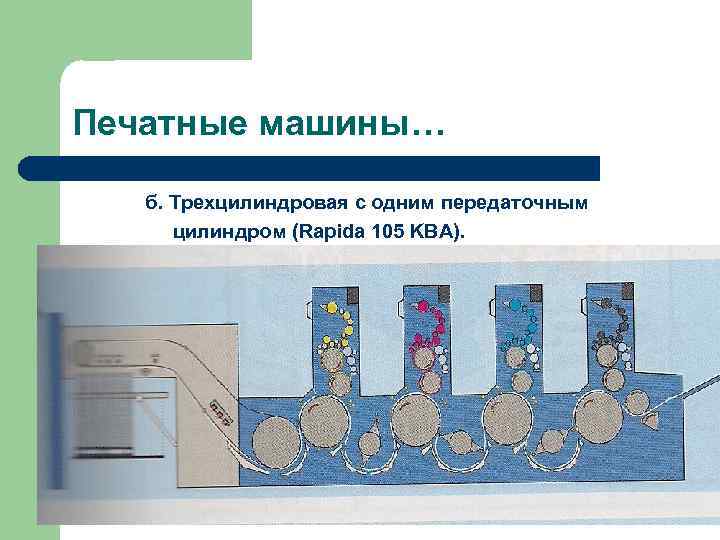

Печатные машины… б. Трехцилиндровая с одним передаточным цилиндром (Rapida 105 KBA).

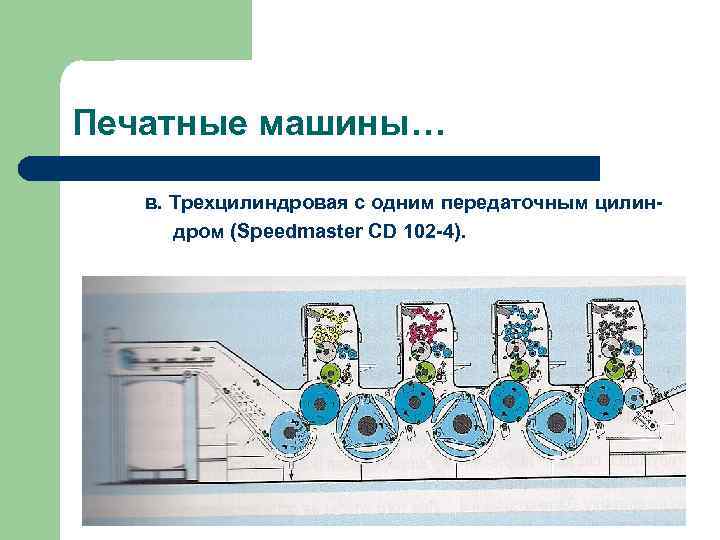

Печатные машины… в. Трехцилиндровая с одним передаточным цилиндром (Speedmaster CD 102 -4).

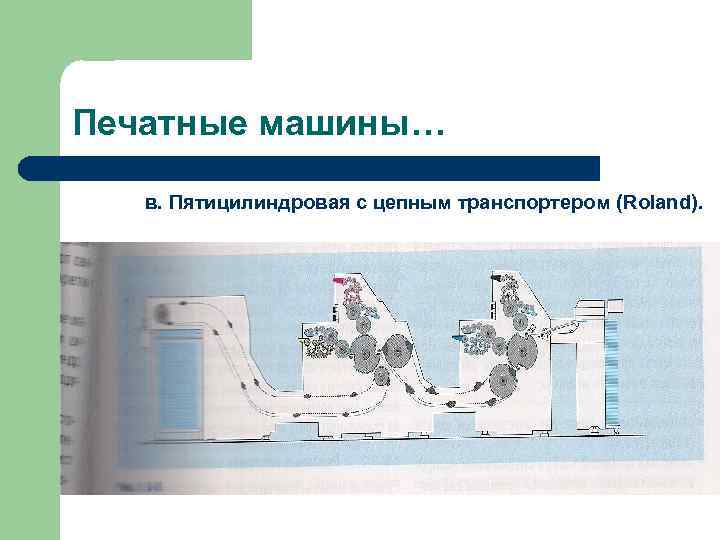

Печатные машины… в. Пятицилиндровая с цепным транспортером (Roland).

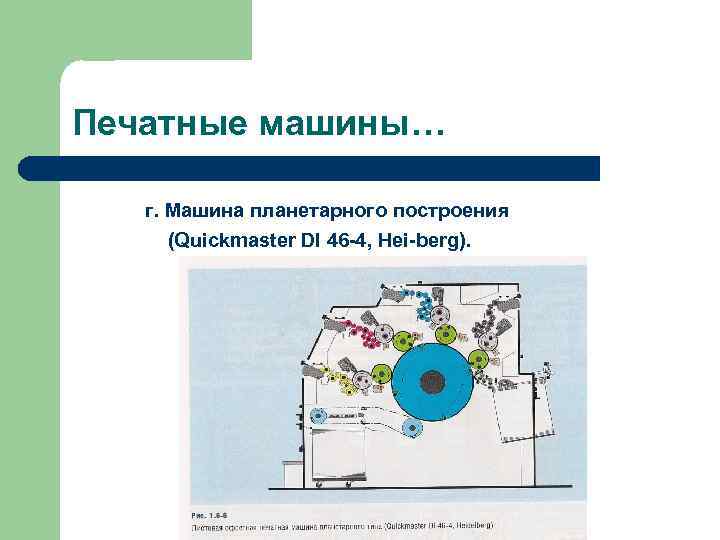

Печатные машины… г. Машина планетарного построения (Quickmaster DI 46 -4, Hei-berg).

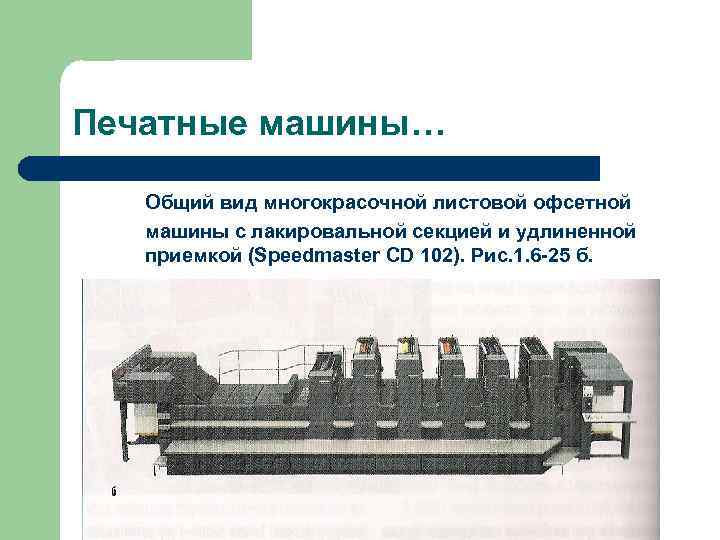

Печатные машины… Общий вид многокрасочной листовой офсетной машины с лакировальной секцией и удлиненной приемкой (Speedmaster CD 102). Рис. 1. 6 -25 б.

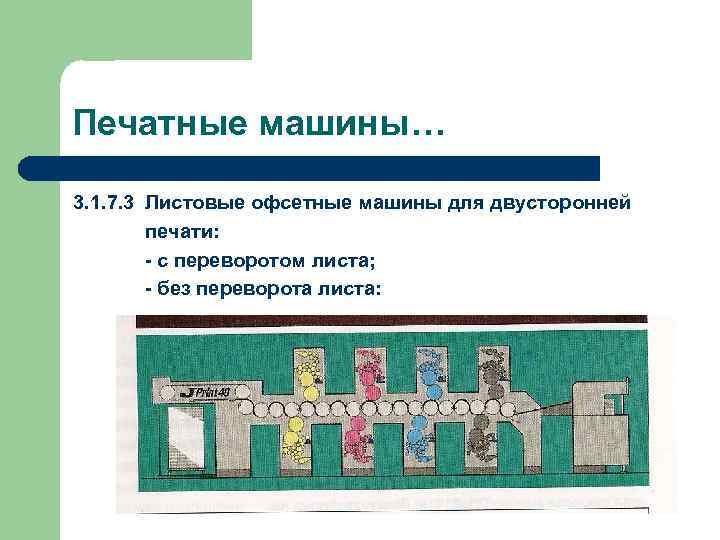

Печатные машины… 3. 1. 7. 3 Листовые офсетные машины для двусторонней печати: - с переворотом листа; - без переворота листа:

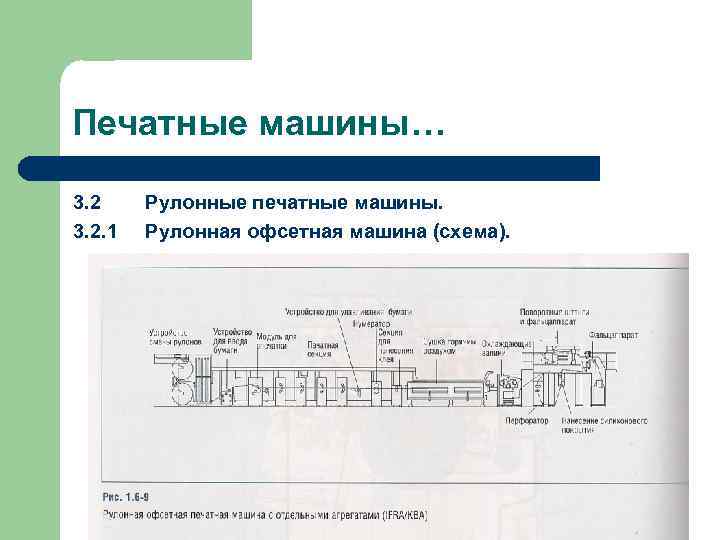

Печатные машины… 3. 2. 1 Рулонные печатные машины. Рулонная офсетная машина (схема).

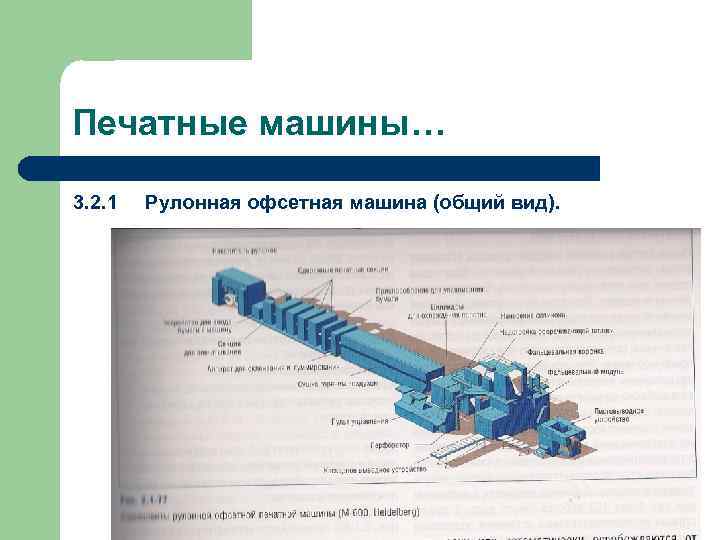

Печатные машины… 3. 2. 1 Рулонная офсетная машина (общий вид).

3. 2. 2 Рулонная машина глубокой печати.

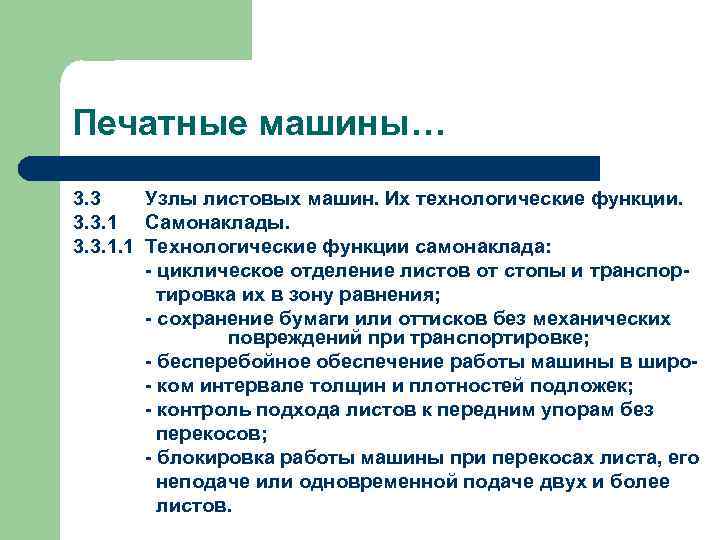

Печатные машины… 3. 3 Узлы листовых машин. Их технологические функции. 3. 3. 1 Самонаклады. 3. 3. 1. 1 Технологические функции самонаклада: - циклическое отделение листов от стопы и транспортировка их в зону равнения; - сохранение бумаги или оттисков без механических повреждений при транспортировке; - бесперебойное обеспечение работы машины в широ- ком интервале толщин и плотностей подложек; - контроль подхода листов к передним упорам без перекосов; - блокировка работы машины при перекосах листа, его неподаче или одновременной подаче двух и более листов.

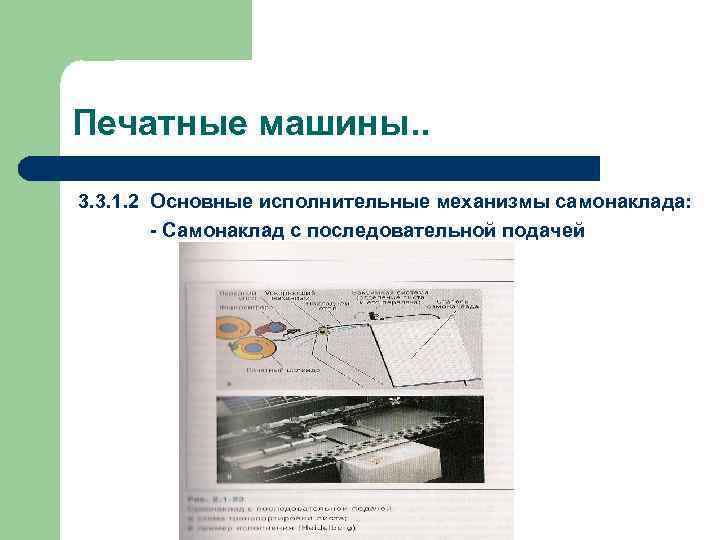

Печатные машины. . 3. 3. 1. 2 Основные исполнительные механизмы самонаклада: - Самонаклад с последовательной подачей

Печатные машины… - Самонаклад с каскадной подачей

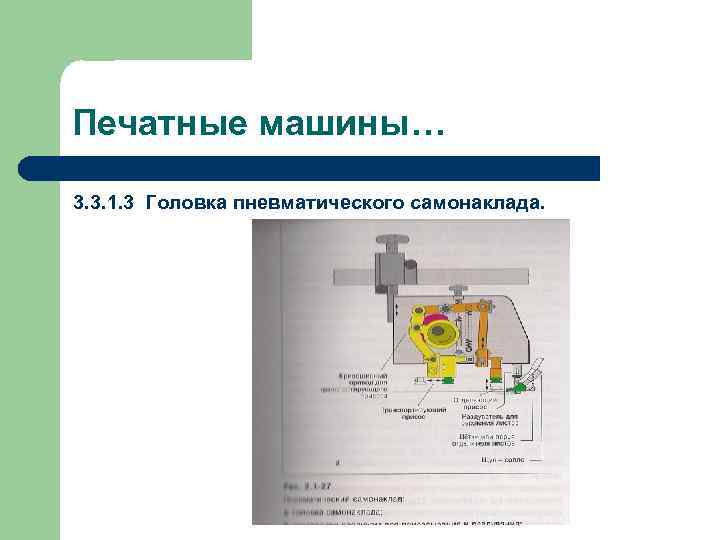

Печатные машины… 3. 3. 1. 3 Головка пневматического самонаклада.

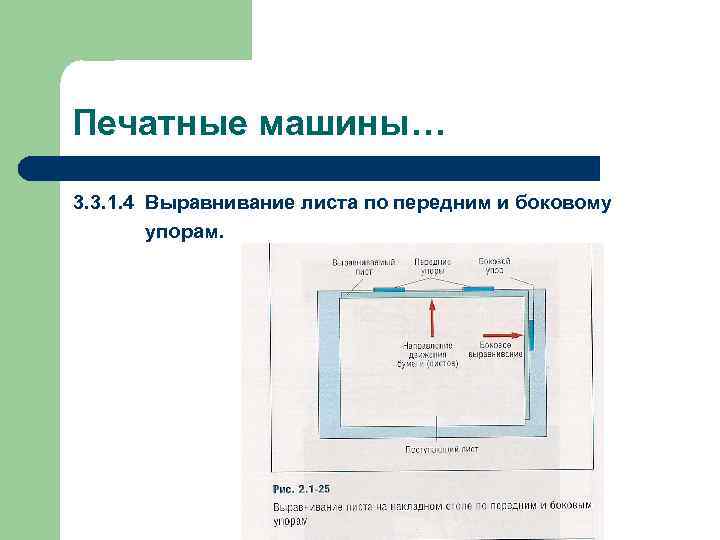

Печатные машины… 3. 3. 1. 4 Выравнивание листа по передним и боковому упорам.

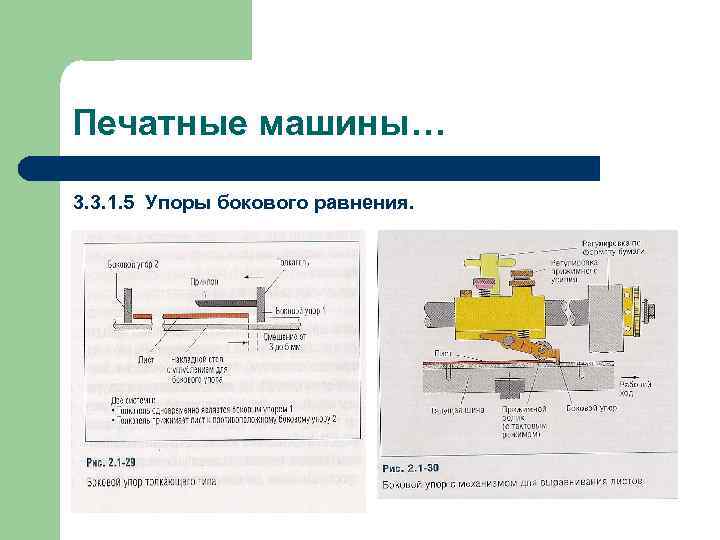

Печатные машины… 3. 3. 1. 5 Упоры бокового равнения.

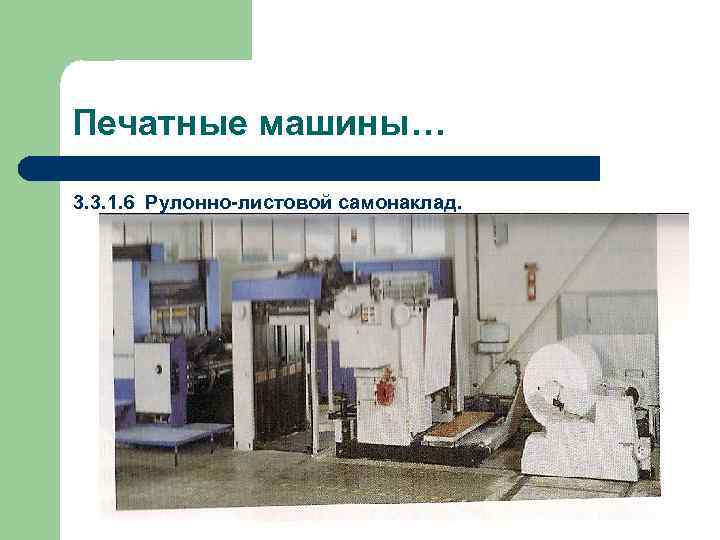

Печатные машины… 3. 3. 1. 6 Рулонно-листовой самонаклад.

Печатные машины… Самонаклад всех времен и народов.

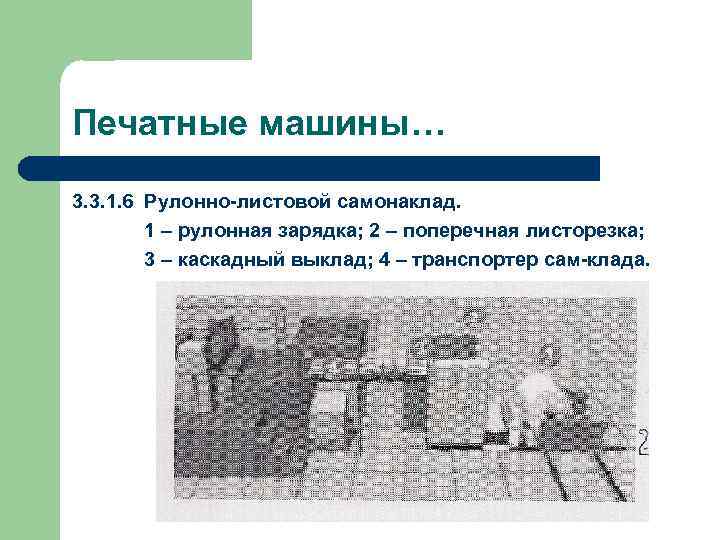

Печатные машины… 3. 3. 1. 6 Рулонно-листовой самонаклад. 1 – рулонная зарядка; 2 – поперечная листорезка; 3 – каскадный выклад; 4 – транспортер сам-клада.

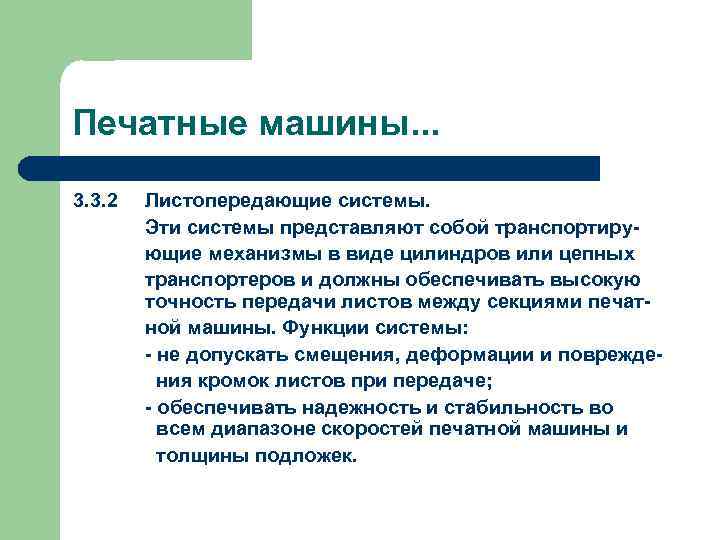

Печатные машины. . . 3. 3. 2 Листопередающие системы. Эти системы представляют собой транспортирующие механизмы в виде цилиндров или цепных транспортеров и должны обеспечивать высокую точность передачи листов между секциями печатной машины. Функции системы: - не допускать смещения, деформации и повреждения кромок листов при передаче; - обеспечивать надежность и стабильность во всем диапазоне скоростей печатной машины и толщины подложек.

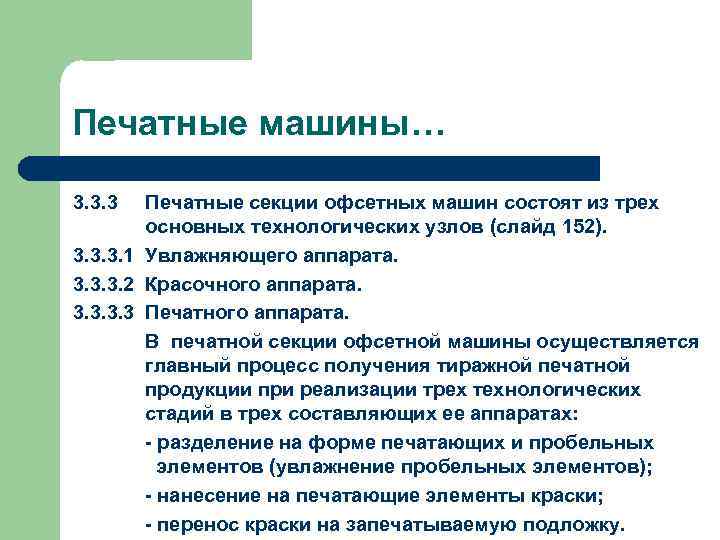

Печатные машины… 3. 3. 3 Печатные секции офсетных машин состоят из трех основных технологических узлов (слайд 152). 3. 3. 3. 1 Увлажняющего аппарата. 3. 3. 3. 2 Красочного аппарата. 3. 3 Печатного аппарата. В печатной секции офсетной машины осуществляется главный процесс получения тиражной печатной продукции при реализации трех технологических стадий в трех составляющих ее аппаратах: - разделение на форме печатающих и пробельных элементов (увлажнение пробельных элементов); - нанесение на печатающие элементы краски; - перенос краски на запечатываемую подложку.

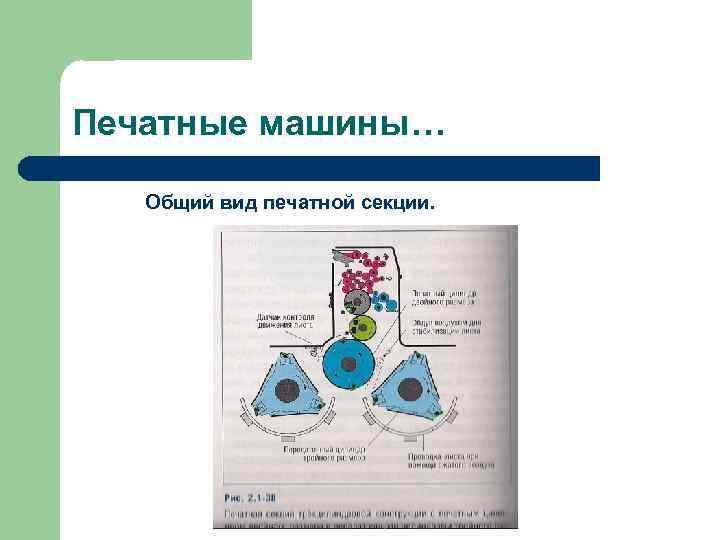

Печатные машины… Общий вид печатной секции.

Печатные машины… 3. 3. 3. 1 Увлажняющие аппараты: Принципиальные схемы а Увлажняющий аппарат с передаточным валиком. б Пленочный увлажняющий аппарат.

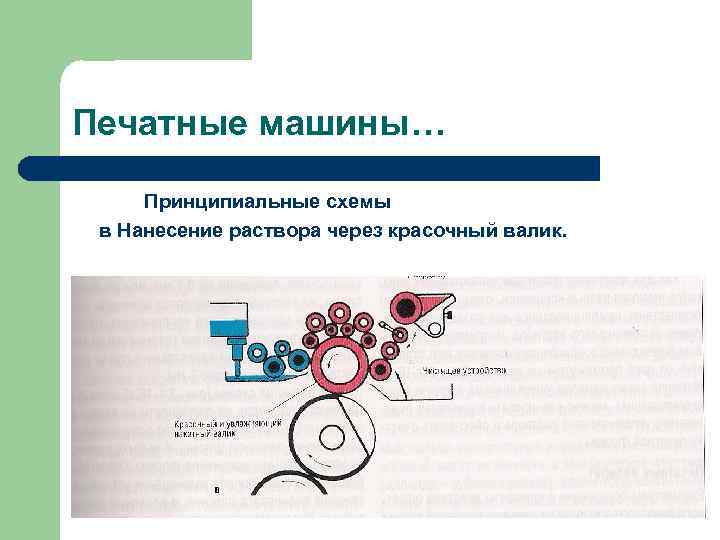

Печатные машины… Принципиальные схемы в Нанесение раствора через красочный валик.

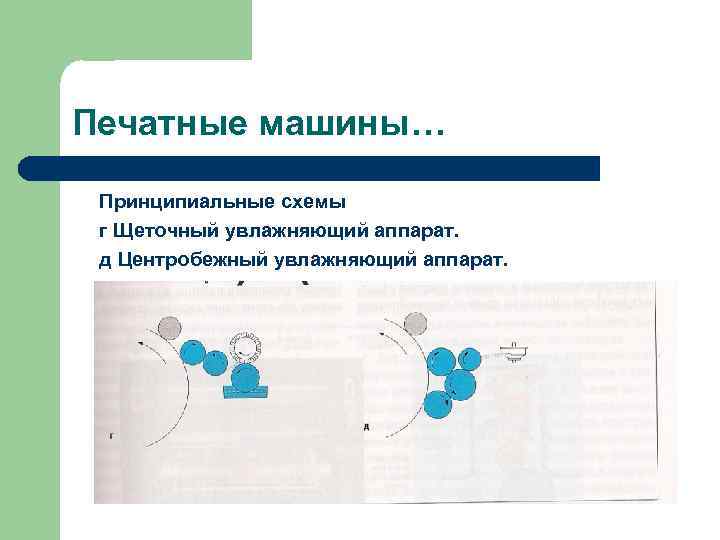

Печатные машины… Принципиальные схемы г Щеточный увлажняющий аппарат. д Центробежный увлажняющий аппарат.

Построение «пленочного» увлажняющего аппарата VARIDAMP (VP) KBA: 1 Дуктор с эластичным покрытием 2 Дозирующий хромированный валик. 3 Накатной эластичный валик. 4 Раскатной валик (опция). 5 Промежуточный валик.

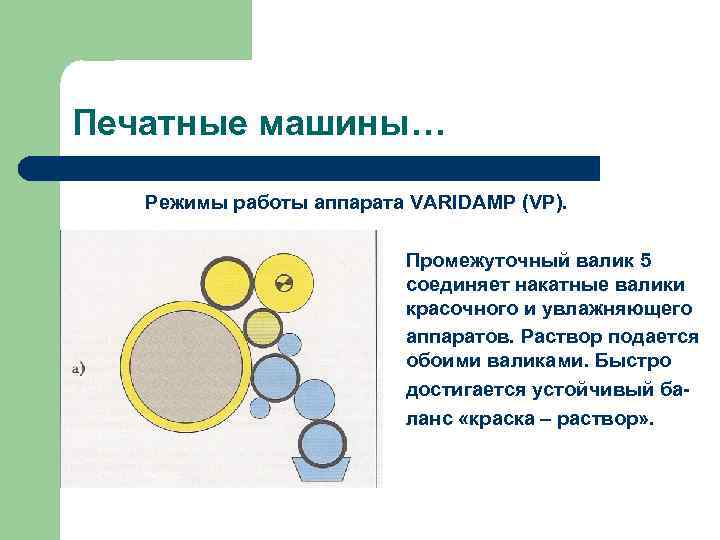

Печатные машины… Режимы работы аппарата VARIDAMP (VP). Промежуточный валик 5 соединяет накатные валики красочного и увлажняющего аппаратов. Раствор подается обоими валиками. Быстро достигается устойчивый баланс «краска – раствор» .

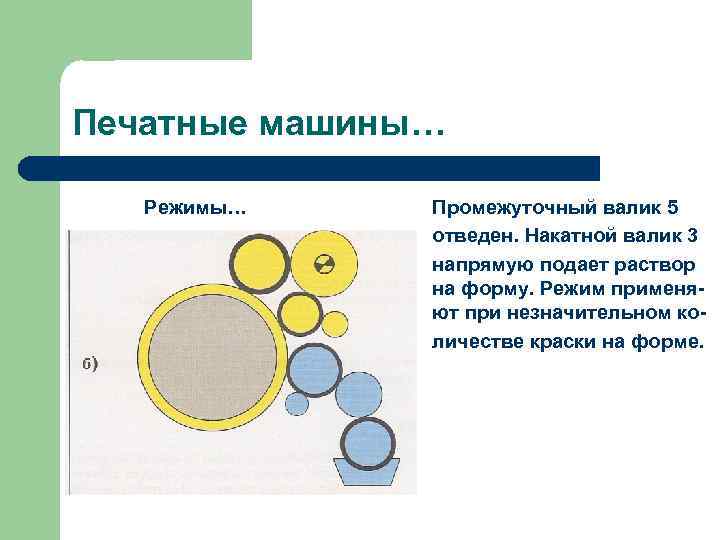

Печатные машины… Режимы… Промежуточный валик 5 отведен. Накатной валик 3 напрямую подает раствор на форму. Режим применяют при незначительном количестве краски на форме.

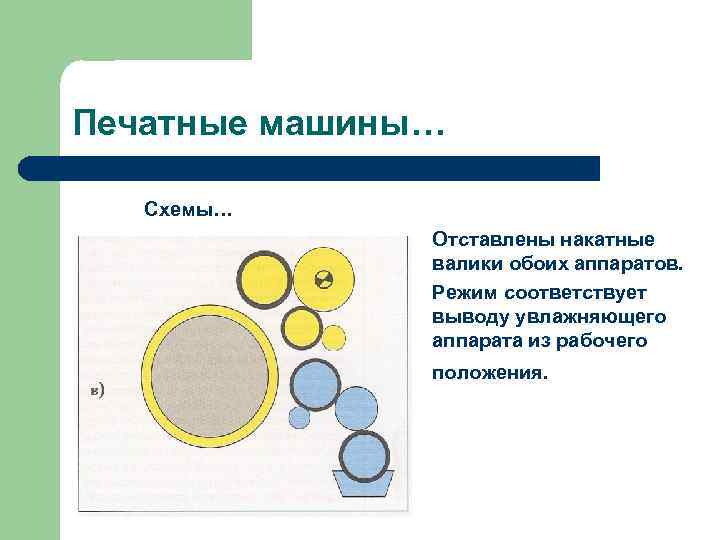

Печатные машины… Схемы… Отставлены накатные валики обоих аппаратов. Режим соответствует выводу увлажняющего аппарата из рабочего положения.

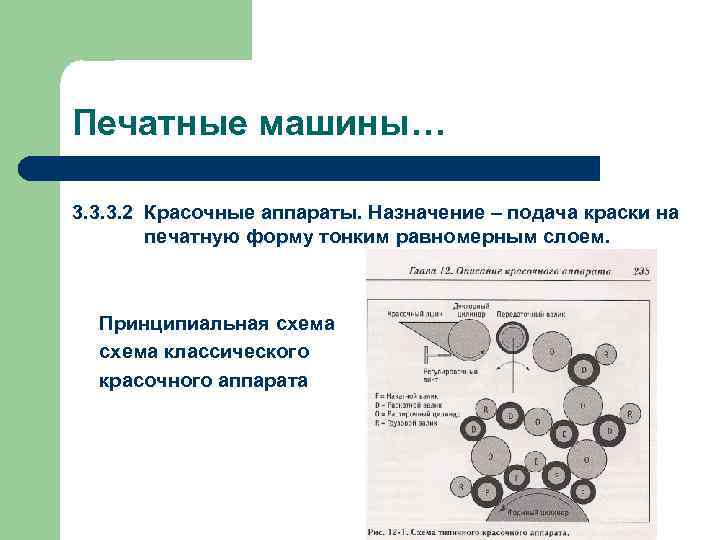

Печатные машины… 3. 3. 3. 2 Красочные аппараты. Назначение – подача краски на печатную форму тонким равномерным слоем. Принципиальная схема классического красочного аппарата

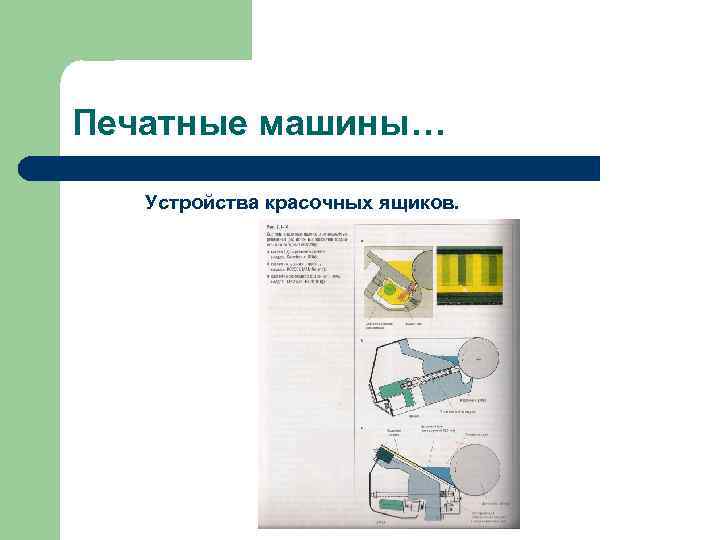

Печатные машины… Устройства красочных ящиков.

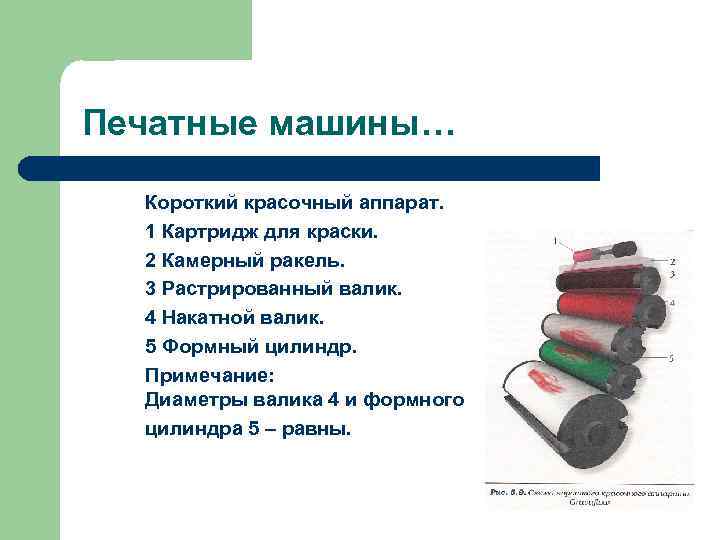

Печатные машины… Короткий красочный аппарат. 1 Картридж для краски. 2 Камерный ракель. 3 Растрированный валик. 4 Накатной валик. 5 Формный цилиндр. Примечание: Диаметры валика 4 и формного цилиндра 5 – равны.

Печатные машины… 3. 3 Печатные аппараты.

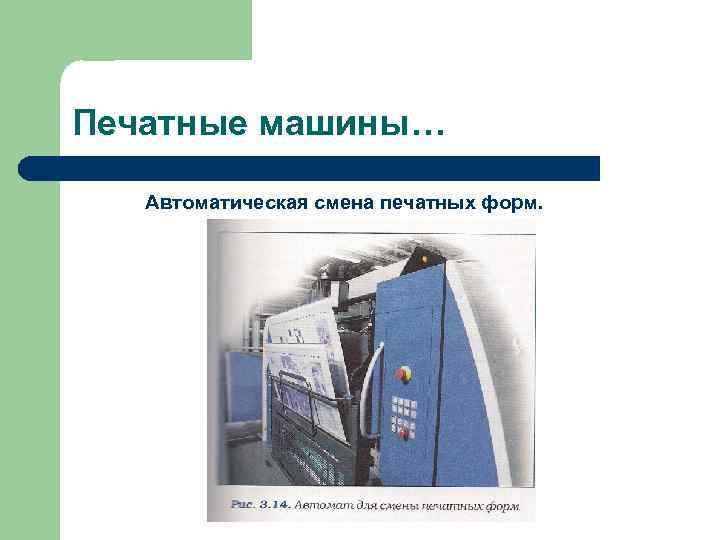

Печатные машины… Автоматическая смена печатных форм.

Печатные машины… Смена формы а Установка новой формы в кассету. б Съем старой формы.

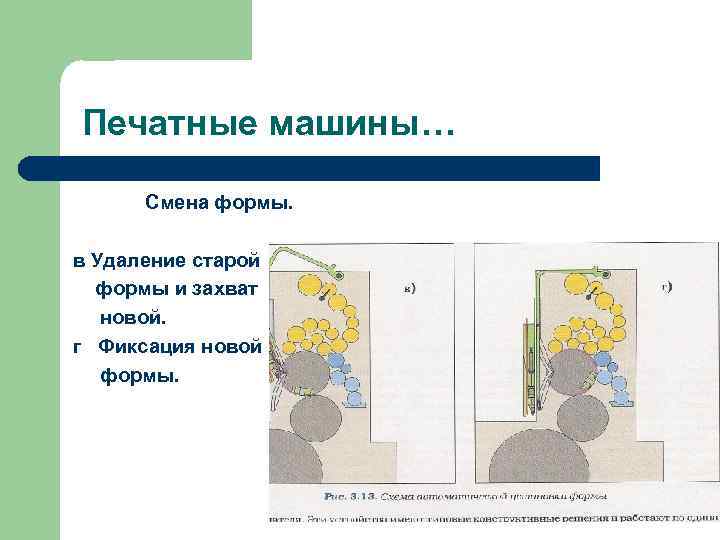

Печатные машины… Смена формы. в Удаление старой формы и захват новой. г Фиксация новой формы.

Печатные машины… Печатный аппарат рулонной машины.

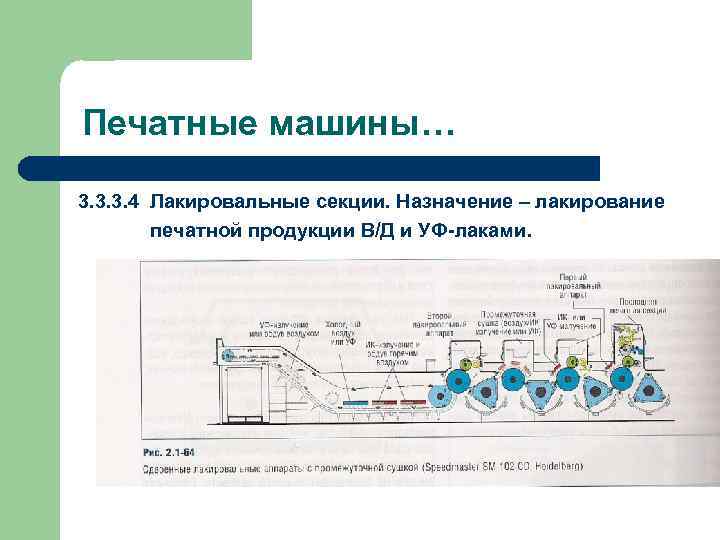

Печатные машины… 3. 3. 3. 4 Лакировальные секции. Назначение – лакирование печатной продукции В/Д и УФ-лаками.

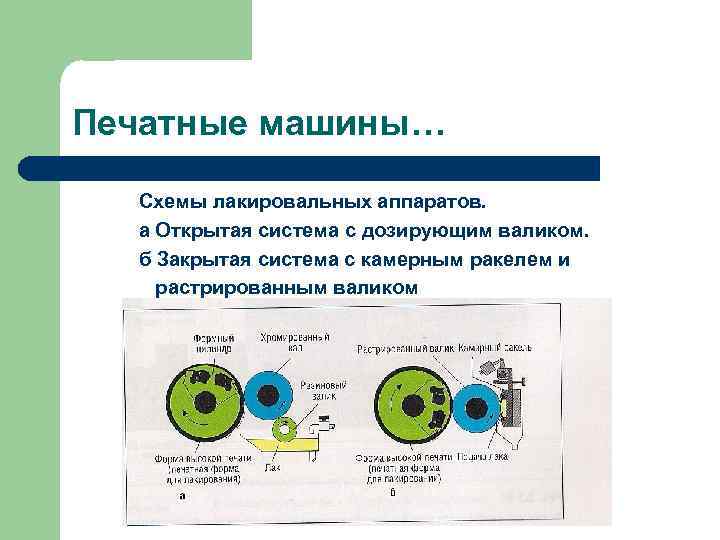

Печатные машины… Схемы лакировальных аппаратов. а Открытая система с дозирующим валиком. б Закрытая система с камерным ракелем и растрированным валиком

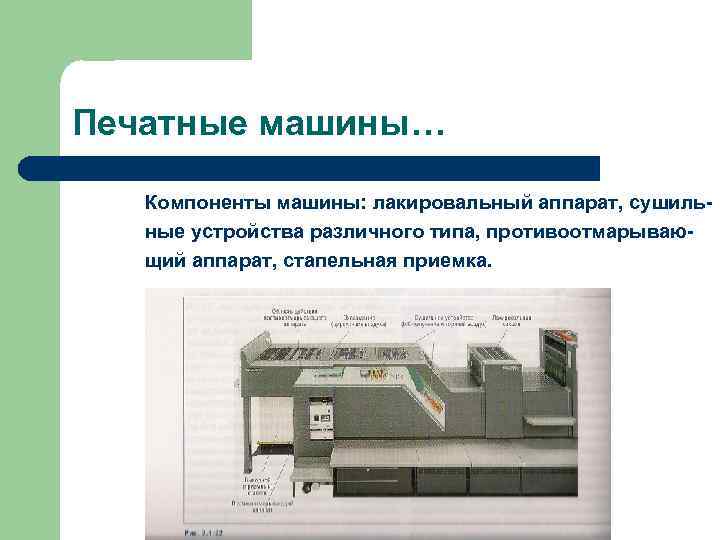

Печатные машины… Компоненты машины: лакировальный аппарат, сушильные устройства различного типа, противоотмарывающий аппарат, стапельная приемка.

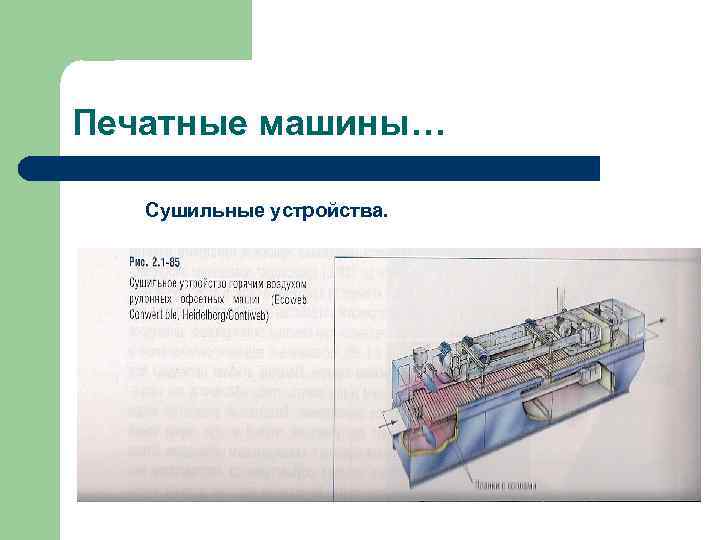

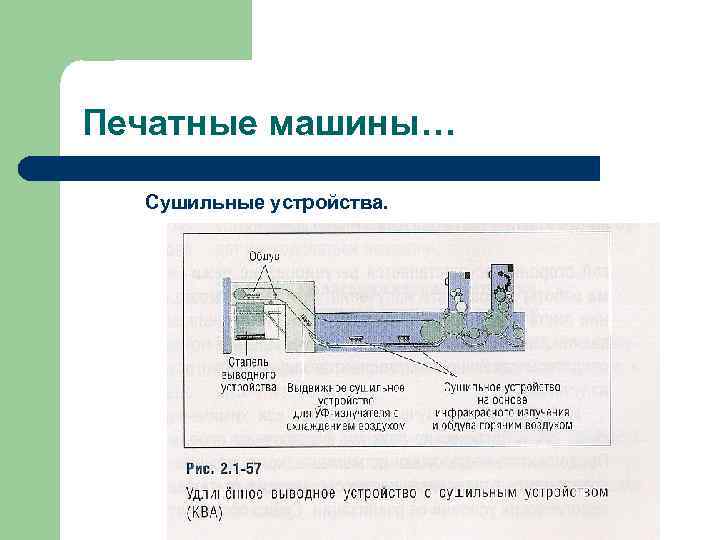

Печатные машины… Сушильные устройства.

Печатные машины… Сушильные устройства.

Печатные машины… Сушильные устройства.

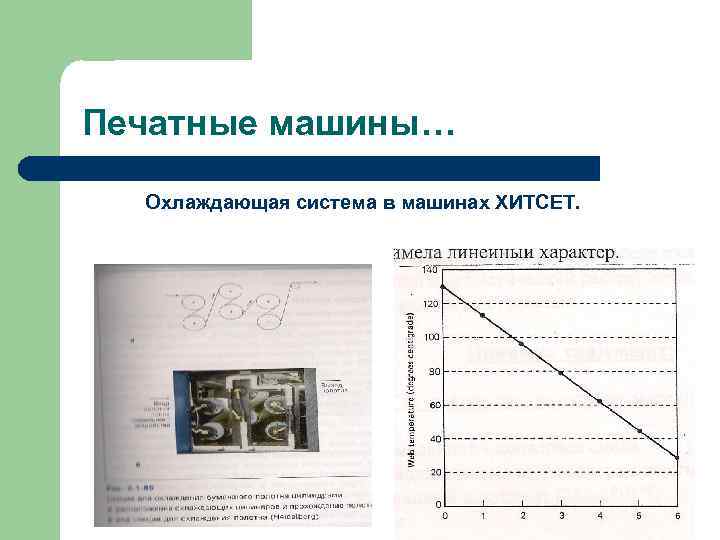

Печатные машины… Охлаждающая система в машинах ХИТСЕТ.

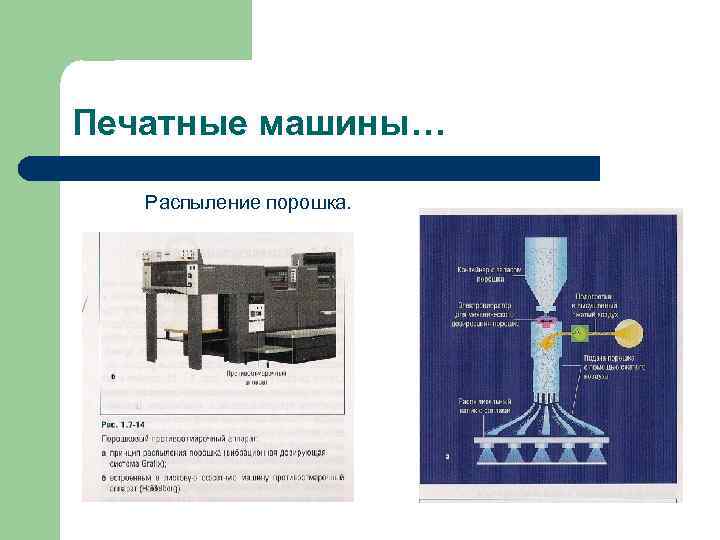

Печатные машины… Распыление порошка.
