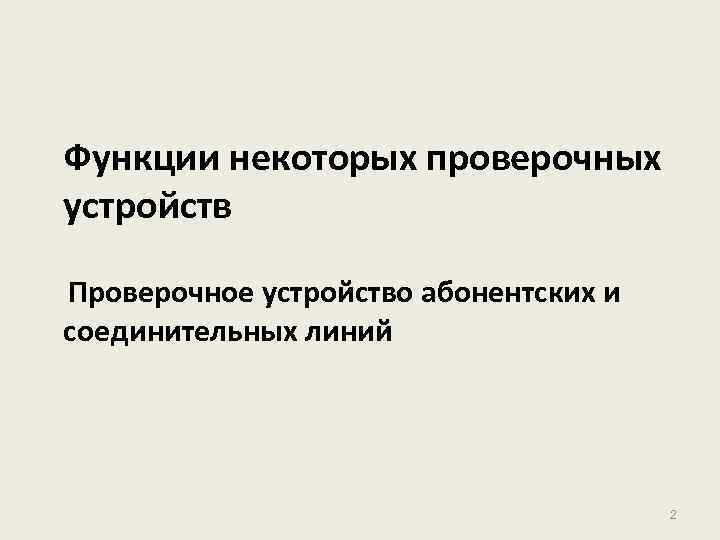

Функции некоторых проверочных устройств Проверочное устройство абонентских и соединительных линий 2

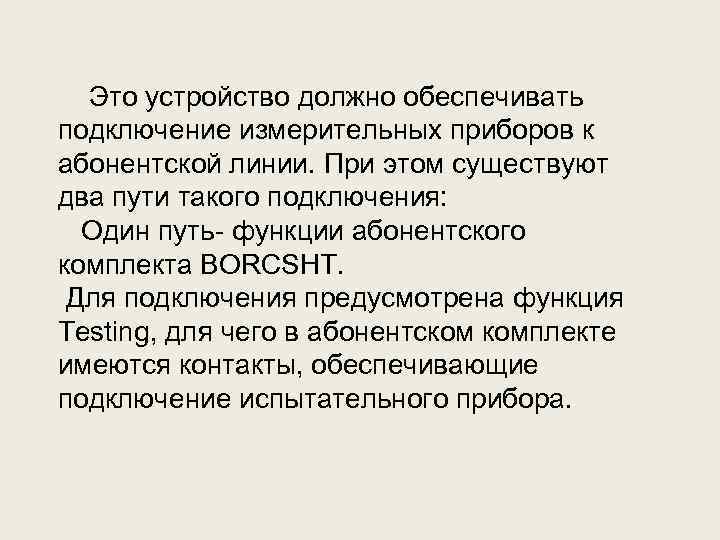

Это устройство должно обеспечивать подключение измерительных приборов к абонентской линии. При этом существуют два пути такого подключения: Один путь- функции абонентского комплекта BORCSHT. Для подключения предусмотрена функция Testing, для чего в абонентском комплекте имеются контакты, обеспечивающие подключение испытательного прибора.

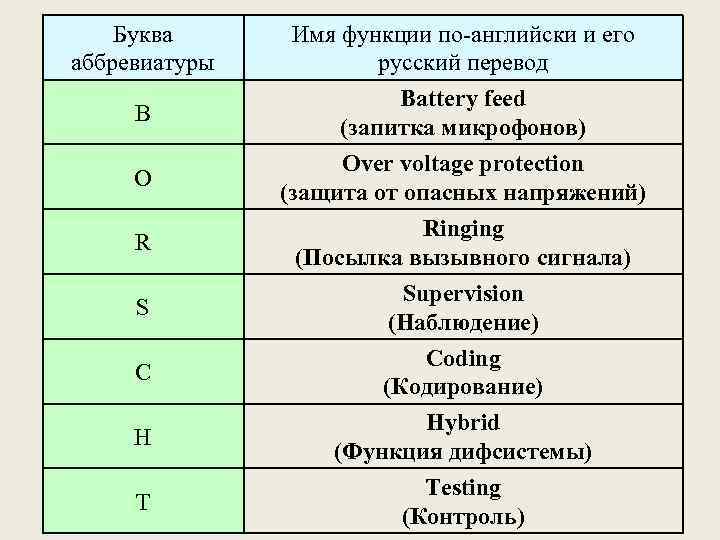

Буква аббревиатуры Имя функции по-английски и его русский перевод B Battery feed (запитка микрофонов) O Over voltage protection (защита от опасных напряжений) R Ringing (Посылка вызывного сигнала) S C H T Supervision (Наблюдение) Coding (Кодирование) Hybrid (Функция дифсистемы) Testing (Контроль)

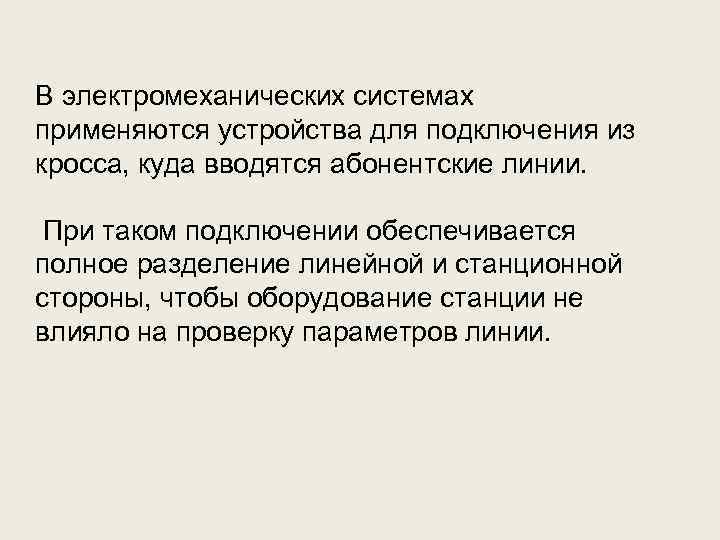

В электромеханических системах применяются устройства для подключения из кросса, куда вводятся абонентские линии. При таком подключении обеспечивается полное разделение линейной и станционной стороны, чтобы оборудование станции не влияло на проверку параметров линии.

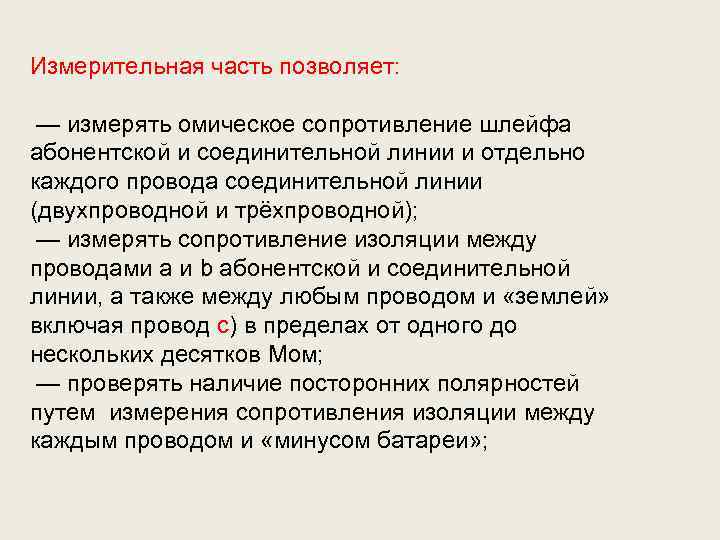

Измерительная часть позволяет: — измерять омическое сопротивление шлейфа абонентской и соединительной линии и отдельно каждого провода соединительной линии (двухпроводной и трёхпроводной); — измерять сопротивление изоляции между проводами а и b абонентской и соединительной линии, а также между любым проводом и «землей» включая провод с) в пределах от одного до нескольких десятков Мом; — проверять наличие посторонних полярностей путем измерения сопротивления изоляции между каждым проводом и «минусом батареи» ;

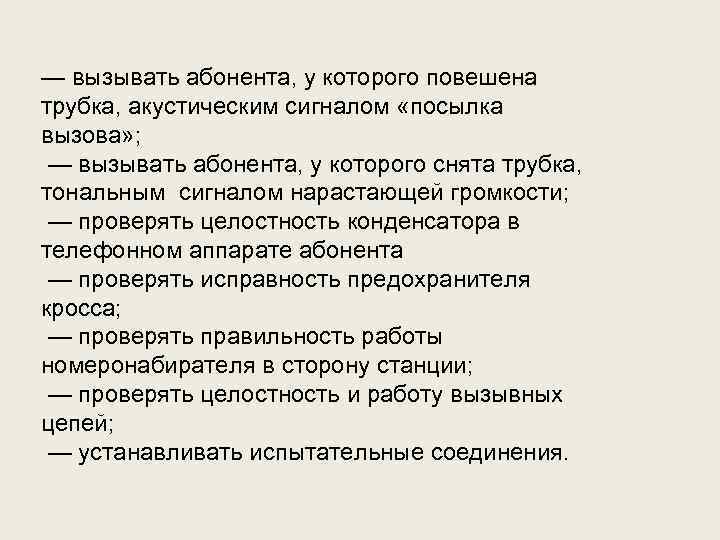

— вызывать абонента, у которого повешена трубка, акустическим сигналом «посылка вызова» ; — вызывать абонента, у которого снята трубка, тональным сигналом нарастающей громкости; — проверять целостность конденсатора в телефонном аппарате абонента — проверять исправность предохранителя кросса; — проверять правильность работы номеронабирателя в сторону станции; — проверять целостность и работу вызывных цепей; — устанавливать испытательные соединения.

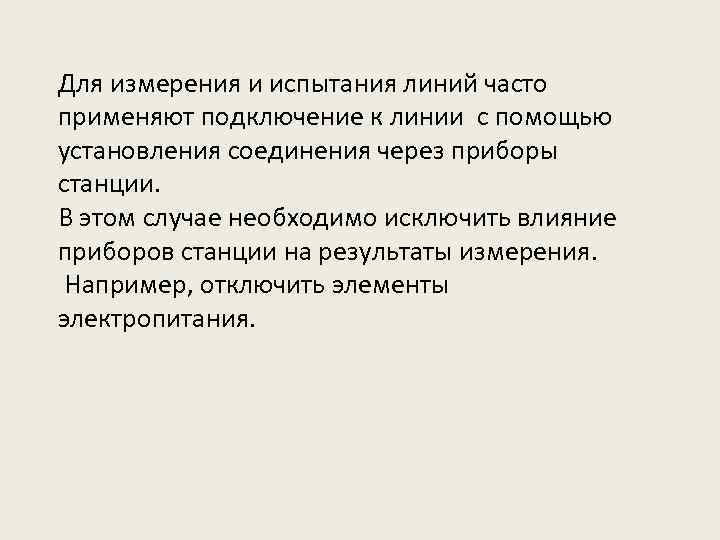

Для измерения и испытания линий часто применяют подключение к линии с помощью установления соединения через приборы станции. В этом случае необходимо исключить влияние приборов станции на результаты измерения. Например, отключить элементы электропитания.

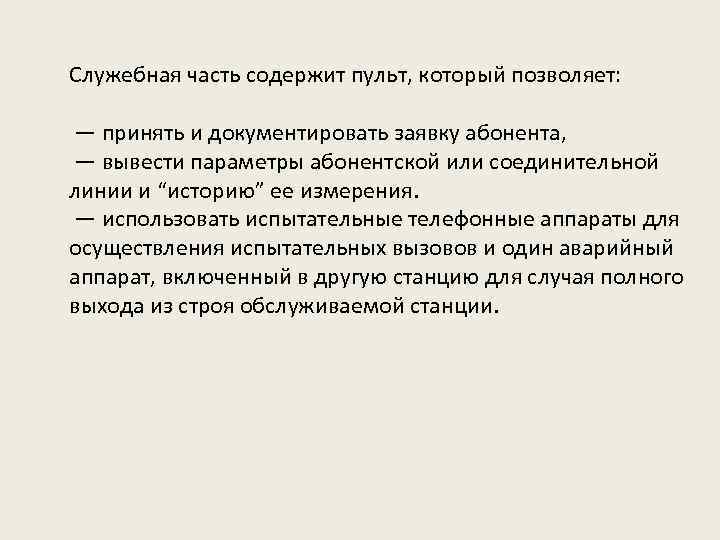

Служебная часть содержит пульт, который позволяет: — принять и документировать заявку абонента, — вывести параметры абонентской или соединительной линии и “историю” eе измерения. — использовать испытательные телефонные аппараты для осуществления испытательных вызовов и один аварийный аппарат, включенный в другую станцию для случая полного выхода из строя обслуживаемой станции.

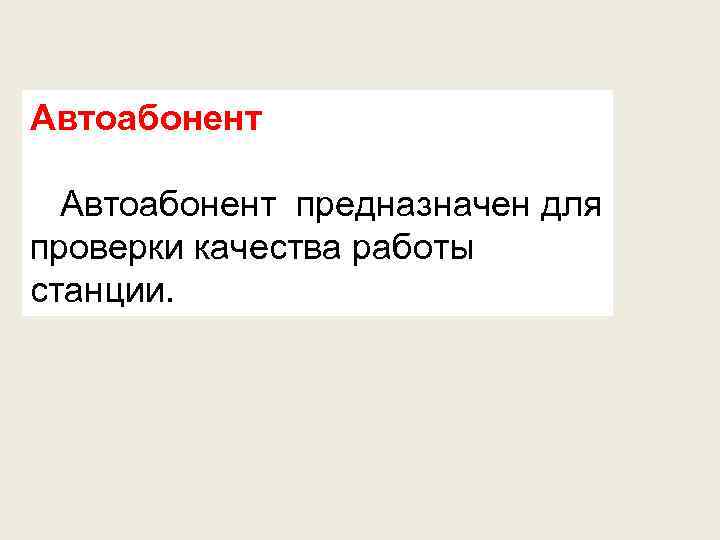

Автоабонент предназначен для проверки качества работы станции.

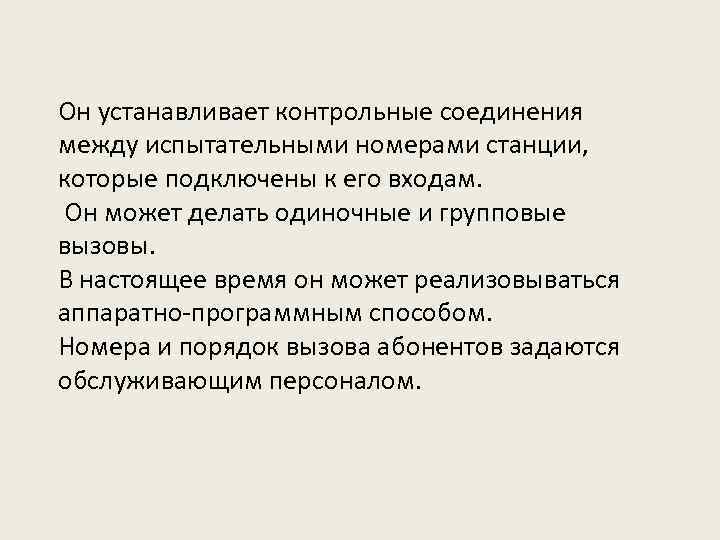

Он устанавливает контрольные соединения между испытательными номерами станции, которые подключены к его входам. Он может делать одиночные и групповые вызовы. В настоящее время он может реализовываться аппаратно-программным способом. Номера и порядок вызова абонентов задаются обслуживающим персоналом.

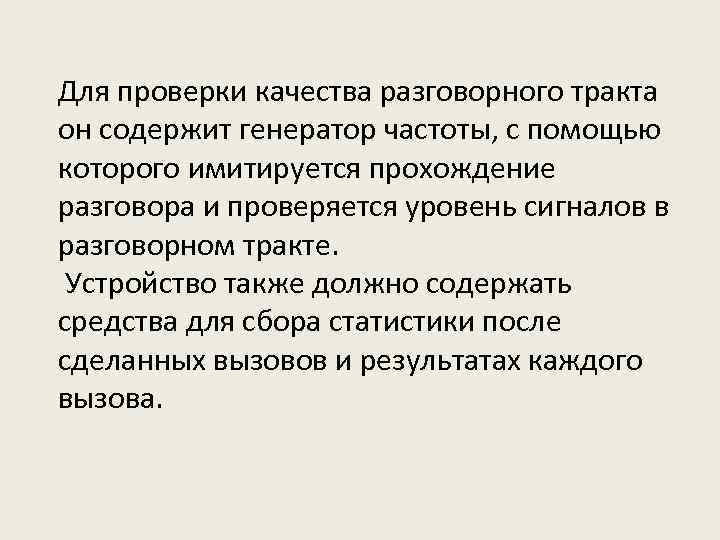

Для проверки качества разговорного тракта он содержит генератор частоты, с помощью которого имитируется прохождение разговора и проверяется уровень сигналов в разговорном тракте. Устройство также должно содержать средства для сбора статистики после сделанных вызовов и результатах каждого вызова.

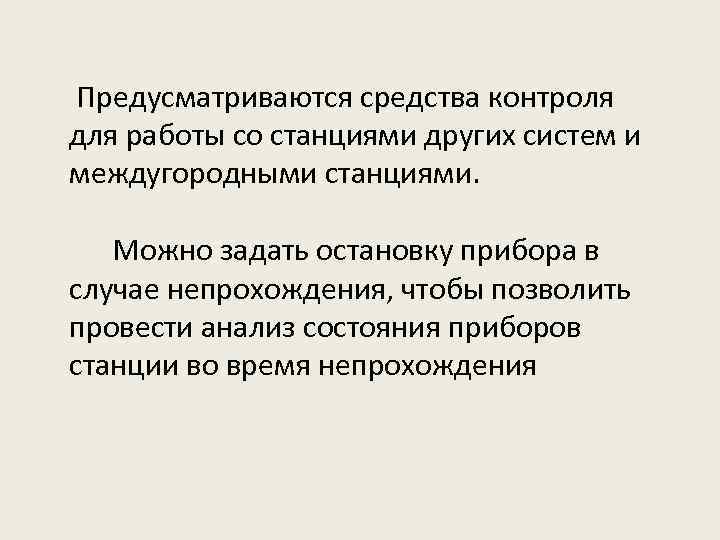

Предусматриваются средства контроля для работы со станциями других систем и междугородными станциями. Можно задать остановку прибора в случае непрохождения, чтобы позволить провести анализ состояния приборов станции во время непрохождения

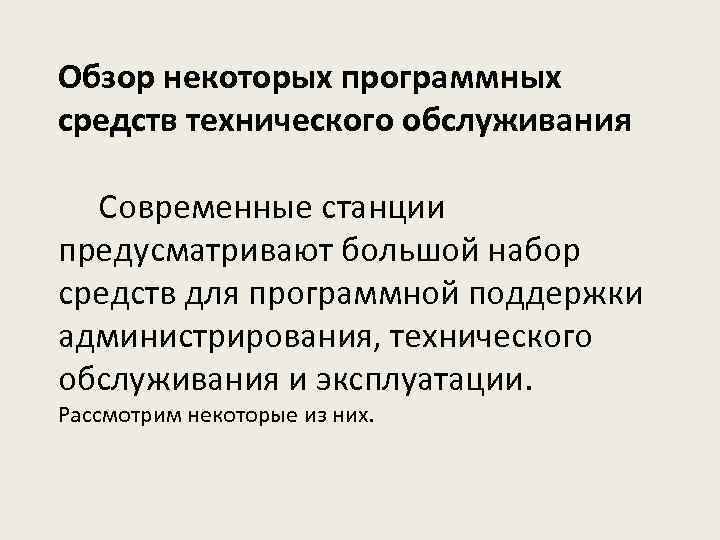

Обзор некоторых программных средств технического обслуживания Современные станции предусматривают большой набор средств для программной поддержки администрирования, технического обслуживания и эксплуатации. Рассмотрим некоторые из них.

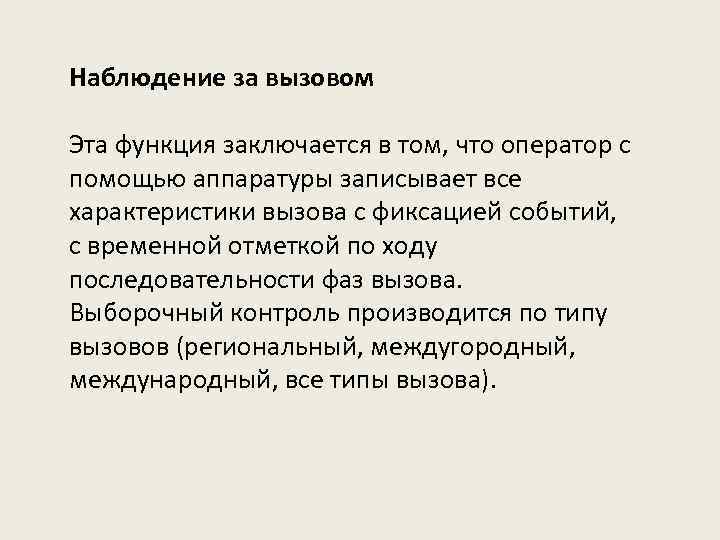

Наблюдение за вызовом Эта функция заключается в том, что оператор с помощью аппаратуры записывает все характеристики вызова с фиксацией событий, с временной отметкой по ходу последовательности фаз вызова. Выборочный контроль производится по типу вызовов (региональный, междугородный, международный, все типы вызова).

При этом собираются следующие сведения: • Дата и время поднятия трубки. • Вызываемый/вызывающий номер. • Время посылки/приема первой/последней цифры. • Время соединения/отбоя служебных приборов. • Время передачи служебных сигналов. • Время конца маршрутизации соединения/ответ. • Продолжительность разговора. • Тарифная и учетная информация. • Переданные и принятые сигналы.

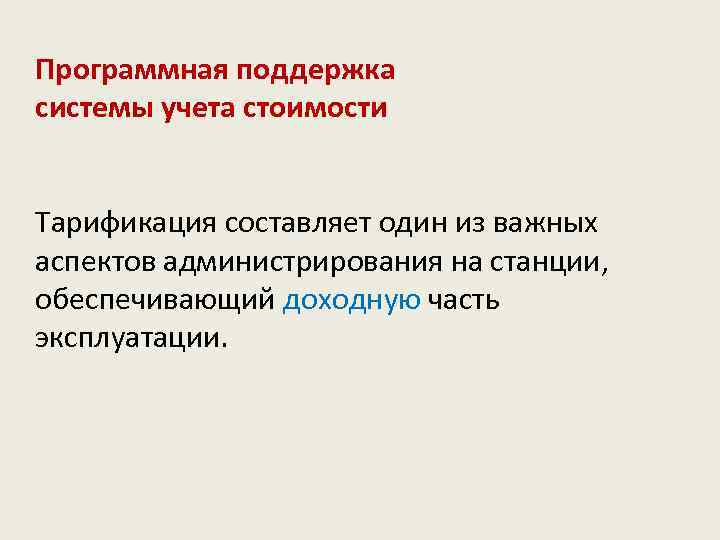

Программная поддержка системы учета стоимости Тарификация составляет один из важных аспектов администрирования на станции, обеспечивающий доходную часть эксплуатации.

Для учета стоимости принимаются во внимание следующие параметры. • Исходный пункт. • Пункт назначения. • Тип вызова. • Используемые услуги. • Время дня, день недели и праздничные дни. • Тип и/или способ оказания услуги (например, помощь оператора). • Абонементное обслуживание. -Необходимость активизации оборудования.

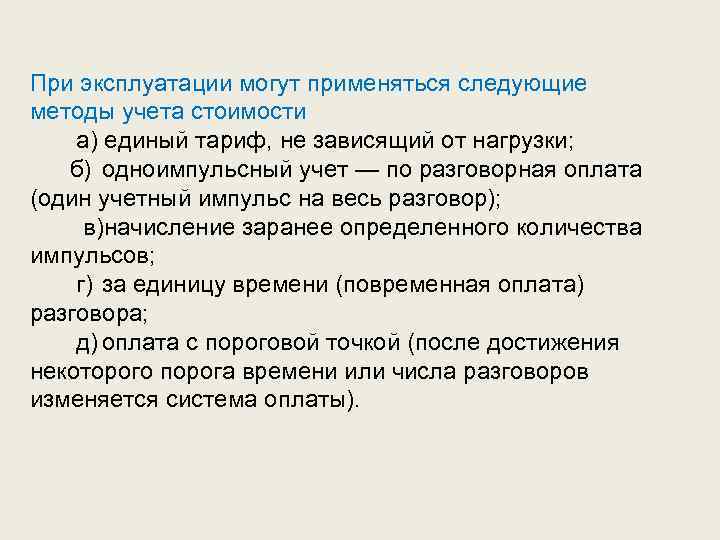

При эксплуатации могут применяться следующие методы учета стоимости а) единый тариф, не зависящий от нагрузки; б) одноимпульсный учет — по разговорная оплата (один учетный импульс на весь разговор); в)начисление заранее определенного количества импульсов; г) за единицу времени (повременная оплата) разговора; д) оплата с пороговой точкой (после достижения некоторого порога времени или числа разговоров изменяется система оплаты).

Момент начала начисления может быть установлен по следующим вариантам: а)при ответе абонента; б) при ответе станции (сигнал «соединение установлено» ); в)при ответе оператора.

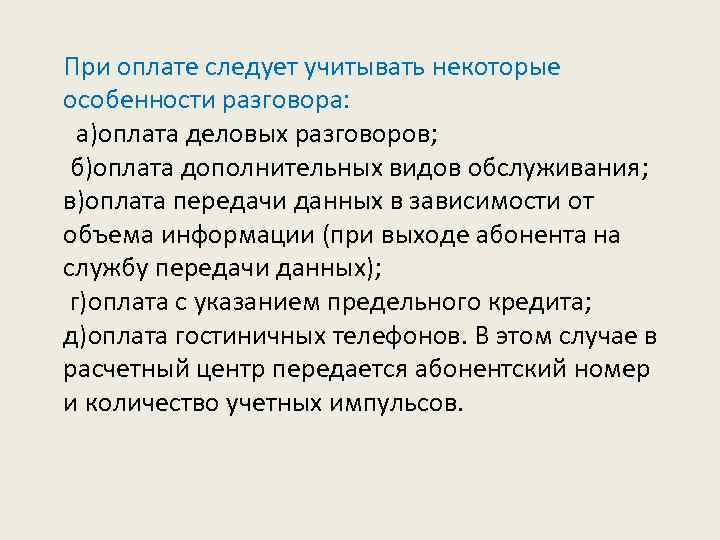

При оплате следует учитывать некоторые особенности разговора: а)оплата деловых разговоров; б)оплата дополнительных видов обслуживания; в)оплата передачи данных в зависимости от объема информации (при выходе абонента на службу передачи данных); г)оплата с указанием предельного кредита; д)оплата гостиничных телефонов. В этом случае в расчетный центр передается абонентский номер и количество учетных импульсов.

Автоматическая подготовка данных для отчета о каждом вызове может включать следующие записи, передаваемые в расчетный центр: а) номер вызываемого абонента; б) номер вызывающего абонента; в) номер направления входящего вызова; г) номер направления исходящего группы СЛ; д) категория оплаты; е) тип вызова (входящий, исходящий); ж) вид соединения (использование различных служб или передача данных); з) дата и время разговора (год, месяц, день, час, минуты, секунды, десятые доли секунд); и) для абонентов ISDN можно отображать такой же полный учет каждого из каналов В.

Для разделения доходов между операторами сетей необходимо учитывать разделение входящей и исходящей нагрузки. Это позволяет операторам связи устанавливать разделение доходов в зависимости от поступившей и отправленной нагрузки.

Для абонентов обеспечивается следующий сервис: — вывод визуального отображения тарифов на дисплей абонентского терминала аппарата; — учет длительности вызова и передача его на дисплей абонентского терминала аппарата; — предупреждение о смене тарифа по различным причинам (например, из-за наступления ЧНН-часа наибольшей нагрузки).

Для учета на станции может вестись учет: а)всех вызовов; б) внешних вызовов; в)местных вызовов; г) междугородных вызовов; д) международных вызовов; е) вызовов службы Центрекс.

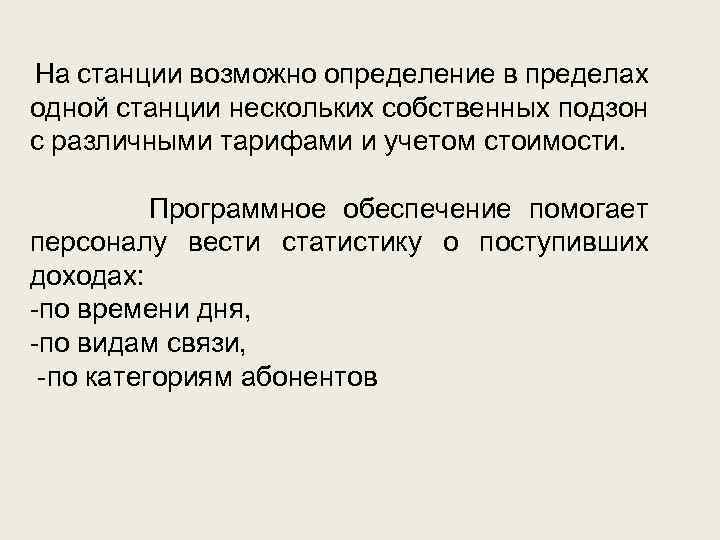

На станции возможно определение в пределах одной станции нескольких собственных подзон с различными тарифами и учетом стоимости. Программное обеспечение помогает персоналу вести статистику о поступивших доходах: -по времени дня, -по видам связи, -по категориям абонентов

На станции программное обеспечение обеспечивает сохранность данных о тарификации. Для этого учетные записи хранятся на участках памяти с защитой от записи. Команда защиты снимается только на отдельных участках при выполнении новых записей. Абонентские данные дублируются путем хранения на носителях различного типа. Запись на носитель производится с упаковкой по томам.

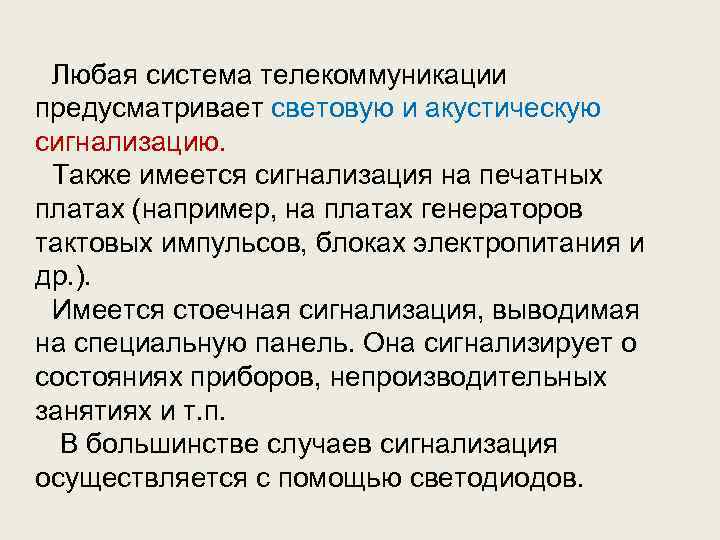

Любая система телекоммуникации предусматривает световую и акустическую сигнализацию. Также имеется сигнализация на печатных платах (например, на платах генераторов тактовых импульсов, блоках электропитания и др. ). Имеется стоечная сигнализация, выводимая на специальную панель. Она сигнализирует о состояниях приборов, непроизводительных занятиях и т. п. В большинстве случаев сигнализация осуществляется с помощью светодиодов.

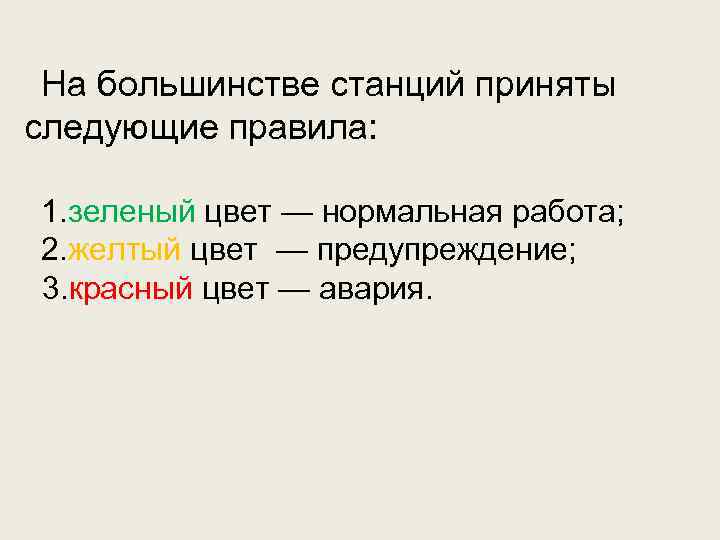

На большинстве станций приняты следующие правила: 1. зеленый цвет — нормальная работа; 2. желтый цвет — предупреждение; 3. красный цвет — авария.

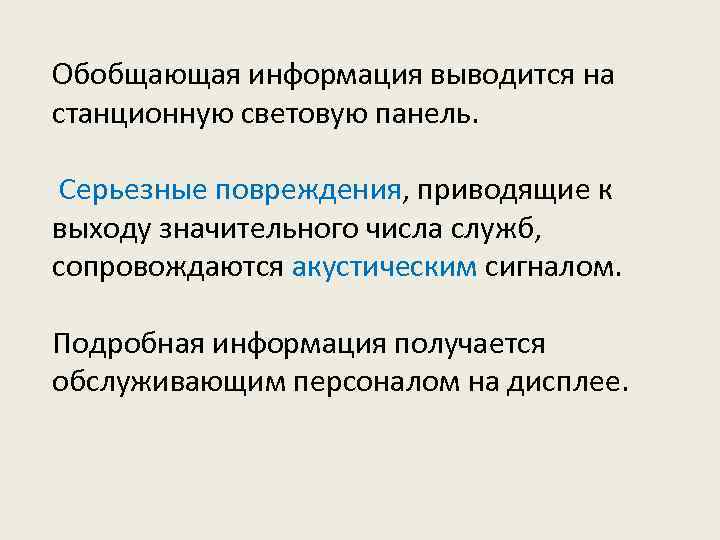

Обобщающая информация выводится на станционную световую панель. Серьезные повреждения, приводящие к выходу значительного числа служб, сопровождаются акустическим сигналом. Подробная информация получается обслуживающим персоналом на дисплее.

Работа в условиях перегрузки Для обеспечения станции в условиях перегрузки применяются: -перераспределение потоков внутри станции, -практически не блокирующееся коммутационное поле; -программы защиты от перегрузки (замедление приема заявок и процедур низких категорий и т. п. ). При перегрузках система обслуживает вызовы как при нормальной нагрузке с допустимо превышенным временем ожидания.

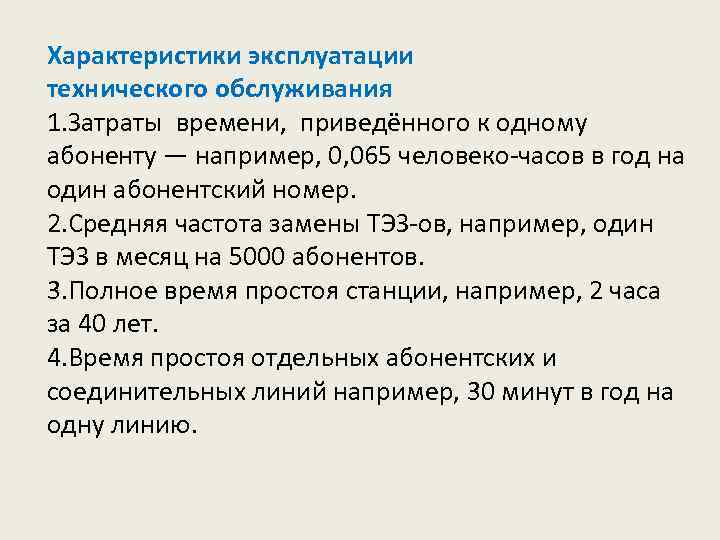

Характеристики эксплуатации технического обслуживания 1. Затраты времени, приведённого к одному абоненту — например, 0, 065 человеко-часов в год на один абонентский номер. 2. Средняя частота замены ТЭЗ-ов, например, один ТЭЗ в месяц на 5000 абонентов. 3. Полное время простоя станции, например, 2 часа за 40 лет. 4. Время простоя отдельных абонентских и соединительных линий например, 30 минут в год на одну линию.
