  • Количество слайдов: 50

Патентные исследования являются обязательной, неотъемлемой и составной частью при выполнении научноисследовательских, опытно-конструкторских, проектно-конструкторских работ Патентные исследования являются обязательной, неотъемлемой и составной частью при выполнении научноисследовательских, опытно-конструкторских, проектно-конструкторских работ и маркетинга товаров. ГОСТ 15. 011– 96 «Патентные исследования. Содержание и порядок проведения» устанавливает единые требования к организации, проведению и оформлению результатов патентных исследований. ИМО МИФИ П-3 2008 г. 1

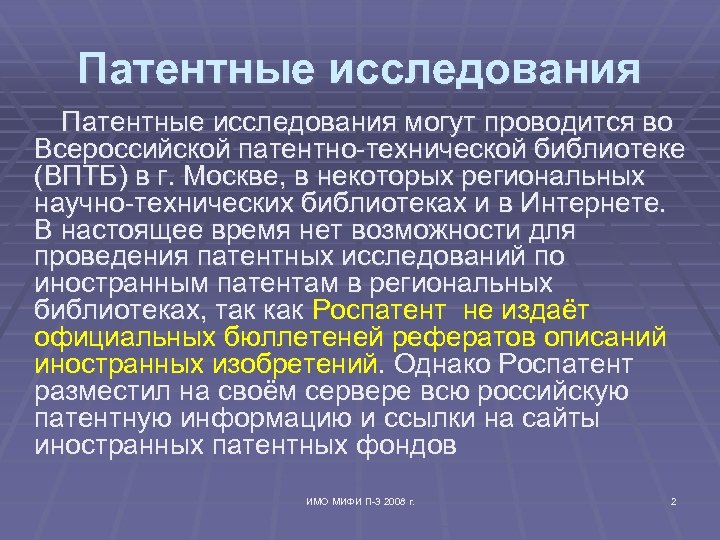

Патентные исследования могут проводится во Всероссийской патентно-технической библиотеке (ВПТБ) в г. Москве, в некоторых Патентные исследования могут проводится во Всероссийской патентно-технической библиотеке (ВПТБ) в г. Москве, в некоторых региональных научно-технических библиотеках и в Интернете. В настоящее время нет возможности для проведения патентных исследований по иностранным патентам в региональных библиотеках, так как Роспатент не издаёт официальных бюллетеней рефератов описаний иностранных изобретений. Однако Роспатент разместил на своём сервере всю российскую патентную информацию и ссылки на сайты иностранных патентных фондов ИМО МИФИ П-3 2008 г. 2

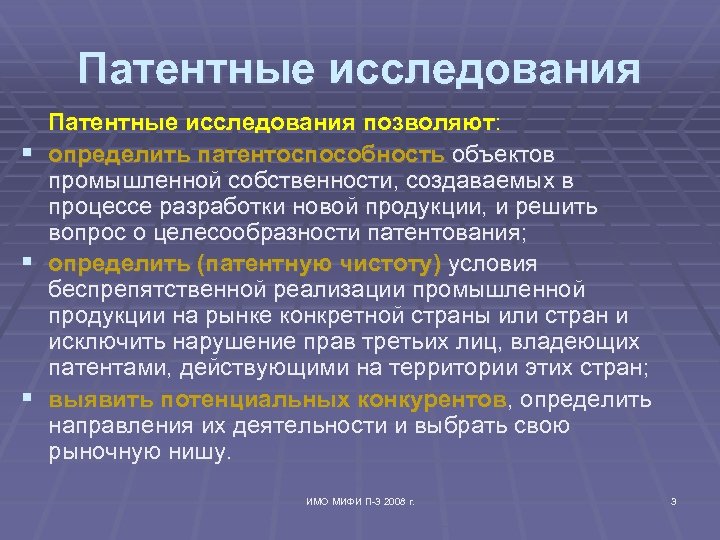

Патентные исследования позволяют: § определить патентоспособность объектов промышленной собственности, создаваемых в процессе разработки новой Патентные исследования позволяют: § определить патентоспособность объектов промышленной собственности, создаваемых в процессе разработки новой продукции, и решить вопрос о целесообразности патентования; § определить (патентную чистоту) условия беспрепятственной реализации промышленной продукции на рынке конкретной страны или стран и исключить нарушение прав третьих лиц, владеющих патентами, действующими на территории этих стран; § выявить потенциальных конкурентов, определить направления их деятельности и выбрать свою рыночную нишу. ИМО МИФИ П-3 2008 г. 3

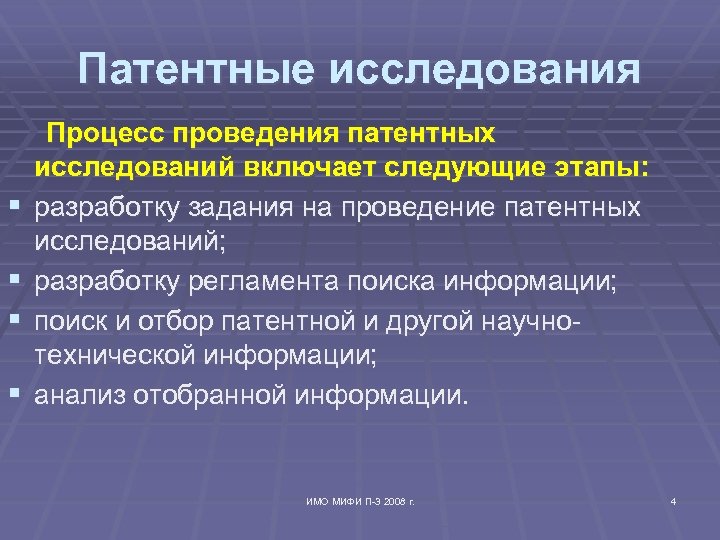

Патентные исследования Процесс проведения патентных исследований включает следующие этапы: § разработку задания на проведение Патентные исследования Процесс проведения патентных исследований включает следующие этапы: § разработку задания на проведение патентных исследований; § разработку регламента поиска информации; § поиск и отбор патентной и другой научнотехнической информации; § анализ отобранной информации. ИМО МИФИ П-3 2008 г. 4

Патентные исследования Глубина (ретроспективность) поиска информации, с учетом сокращения сроков обновления технических решений, составляет Патентные исследования Глубина (ретроспективность) поиска информации, с учетом сокращения сроков обновления технических решений, составляет от 5 до 15 лет. § На первом этапе поиска следует определить классификационный индекс по объекту поиска. Для этого необходимо обратиться к алфавитнопредметному указателю для отыскания рубрик Международной патентной классификации (МПК). § Для большей широты поиска, сразу по нескольким странам, следует проводить поиск по фондам европейского патентного ведомства и фондам национальных патентных ведомств, где можно получить библиографические данные и полное описание патента на иностранном языке. ИМО МИФИ П-3 2008 г. 5

Патентные исследования Сервер Роспатента http: //www. fips. ru даёт возможность доступа к всемирной базе Патентные исследования Сервер Роспатента http: //www. fips. ru даёт возможность доступа к всемирной базе патентной информации и к патентным фондам различных стран и международных организаций. Ссылка на сайт европейского патентного ведомства http: //ru. espacenet. com/ содержится в разделе «Информационные ресурсы» . ИМО МИФИ П-3 2008 г. 6

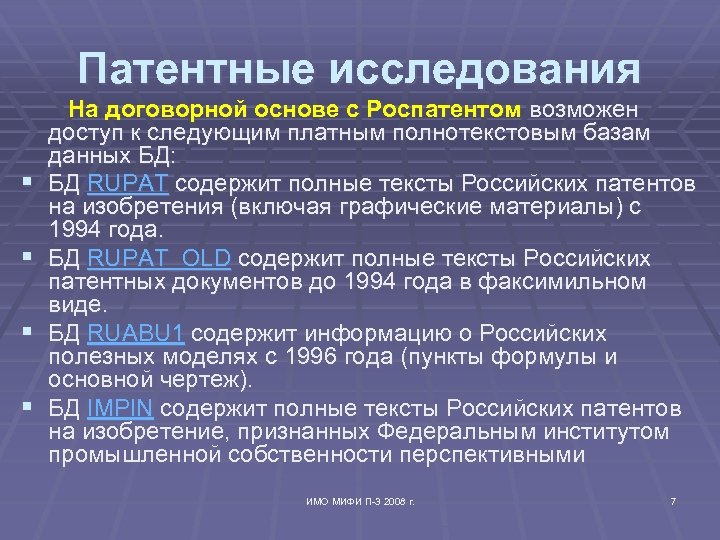

Патентные исследования На договорной основе с Роспатентом возможен доступ к следующим платным полнотекстовым базам Патентные исследования На договорной основе с Роспатентом возможен доступ к следующим платным полнотекстовым базам данных БД: § БД RUPAT содержит полные тексты Российских патентов на изобретения (включая графические материалы) с 1994 года. § БД RUPAT_OLD содержит полные тексты Российских патентных документов до 1994 года в факсимильном виде. § БД RUABU 1 содержит информацию о Российских полезных моделях с 1996 года (пункты формулы и основной чертеж). § БД IMPIN содержит полные тексты Российских патентов на изобретение, признанных Федеральным институтом промышленной собственности перспективными ИМО МИФИ П-3 2008 г. 7

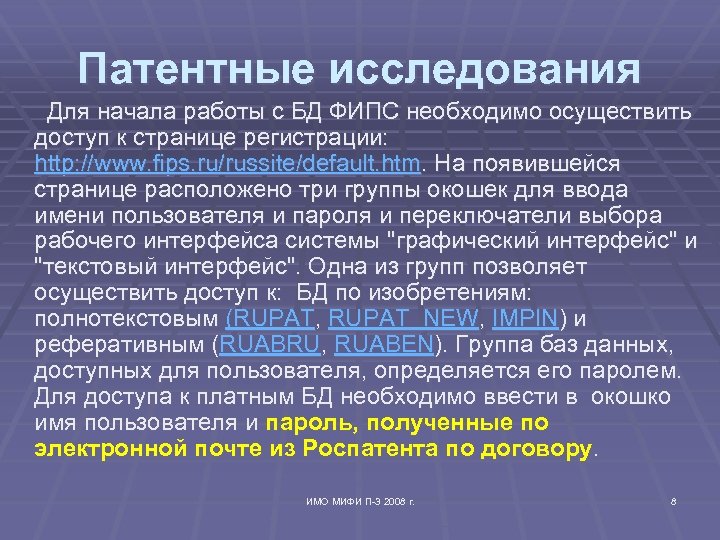

Патентные исследования Для начала работы с БД ФИПС необходимо осуществить доступ к странице регистрации: Патентные исследования Для начала работы с БД ФИПС необходимо осуществить доступ к странице регистрации: http: //www. fips. ru/russite/default. htm. На появившейся странице расположено три группы окошек для ввода имени пользователя и пароля и переключатели выбора рабочего интерфейса системы "графический интерфейс" и "текстовый интерфейс". Одна из групп позволяет осуществить доступ к: БД по изобретениям: полнотекстовым (RUPAT, RUPAT_NEW, IMPIN) и реферативным (RUABRU, RUABEN). Группа баз данных, доступных для пользователя, определяется его паролем. Для доступа к платным БД необходимо ввести в окошко имя пользователя и пароль, полученные по электронной почте из Роспатента по договору. ИМО МИФИ П-3 2008 г. 8

Патентные исследования Доступ к бесплатным БД Роспатента по изобретениям осуществляется путём введения в окошко Патентные исследования Доступ к бесплатным БД Роспатента по изобретениям осуществляется путём введения в окошко имя пользователя "guest" и пароль "guest". Если имя пользователя и пароль введены правильно, то следующей страницей, доступной пользователю (по нажатию кнопки "Войти"), будет форма, позволяющая осуществить выбор БД. Можно выбрать для поиска одну или несколько БД. В левой части экрана расположено основное меню системы: § "Выбор баз данных" Переход на страницу (форму) выбора БД § "Параметры поиска" Переход на страницу (форму) установки характеристик поиска и выбора поисковых форматных (библиографических) полей. § "Формулировка запроса" Переход на страницу (форму) для подготовки запроса § "Уточненный запрос" Переход на страницу (форму) с расширенными характеристиками запроса. § "Найденные документы" Переход на страницу (форму) просмотра результатов поиска ИМО МИФИ П-3 2008 г. 9

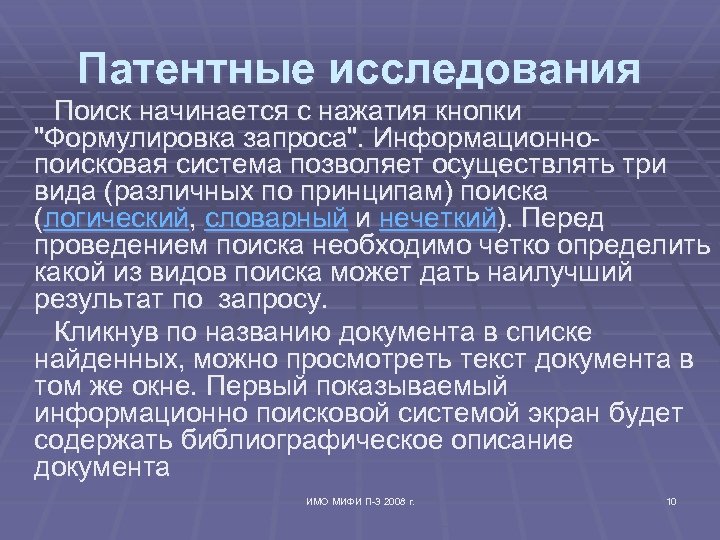

Патентные исследования Поиск начинается с нажатия кнопки Патентные исследования Поиск начинается с нажатия кнопки "Формулировка запроса". Информационнопоисковая система позволяет осуществлять три вида (различных по принципам) поиска (логический, словарный и нечеткий). Перед проведением поиска необходимо четко определить какой из видов поиска может дать наилучший результат по запросу. Кликнув по названию документа в списке найденных, можно просмотреть текст документа в том же окне. Первый показываемый информационно поисковой системой экран будет содержать библиографическое описание документа ИМО МИФИ П-3 2008 г. 10

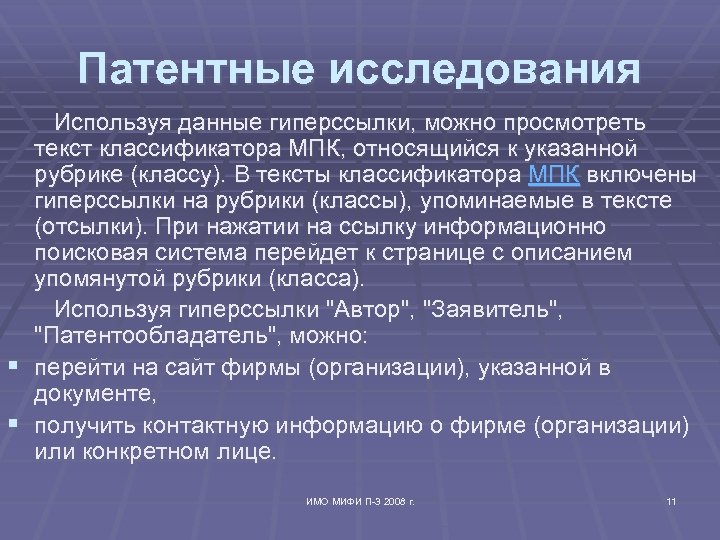

Патентные исследования Используя данные гиперссылки, можно просмотреть текст классификатора МПК, относящийся к указанной рубрике Патентные исследования Используя данные гиперссылки, можно просмотреть текст классификатора МПК, относящийся к указанной рубрике (классу). В тексты классификатора МПК включены гиперссылки на рубрики (классы), упоминаемые в тексте (отсылки). При нажатии на ссылку информационно поисковая система перейдет к странице с описанием упомянутой рубрики (класса). Используя гиперссылки "Автор", "Заявитель", "Патентообладатель", можно: § перейти на сайт фирмы (организации), указанной в документе, § получить контактную информацию о фирме (организации) или конкретном лице. ИМО МИФИ П-3 2008 г. 11

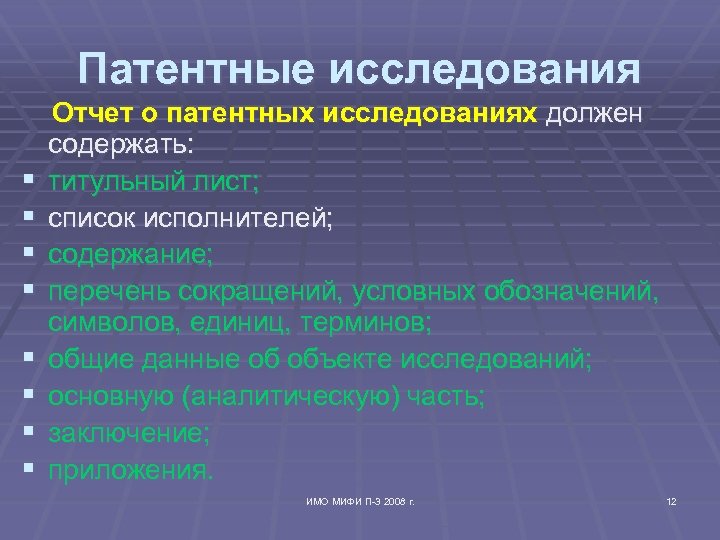

Патентные исследования Отчет о патентных исследованиях должен содержать: § титульный лист; § список исполнителей; Патентные исследования Отчет о патентных исследованиях должен содержать: § титульный лист; § список исполнителей; § содержание; § перечень сокращений, условных обозначений, символов, единиц, терминов; § общие данные об объекте исследований; § основную (аналитическую) часть; § заключение; § приложения. ИМО МИФИ П-3 2008 г. 12

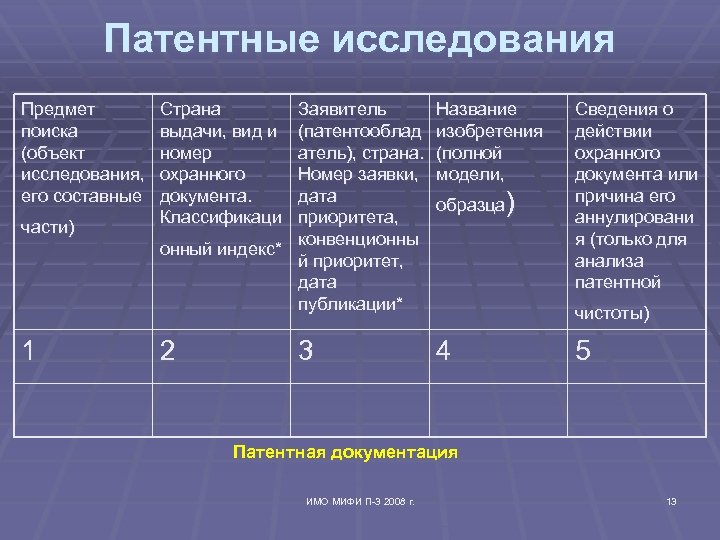

Патентные исследования Предмет поиска (объект исследования, его составные части) 1 Страна выдачи, вид и Патентные исследования Предмет поиска (объект исследования, его составные части) 1 Страна выдачи, вид и номер охранного документа. Классификаци Заявитель (патентооблад атель), страна. Номер заявки, дата приоритета, конвенционный индекс* й приоритет, дата публикации* Название изобретения (полной модели, 2 4 3 образца) Сведения о действии охранного документа или причина его аннулировани я (только для анализа патентной чистоты) 5 Патентная документация ИМО МИФИ П-3 2008 г. 13

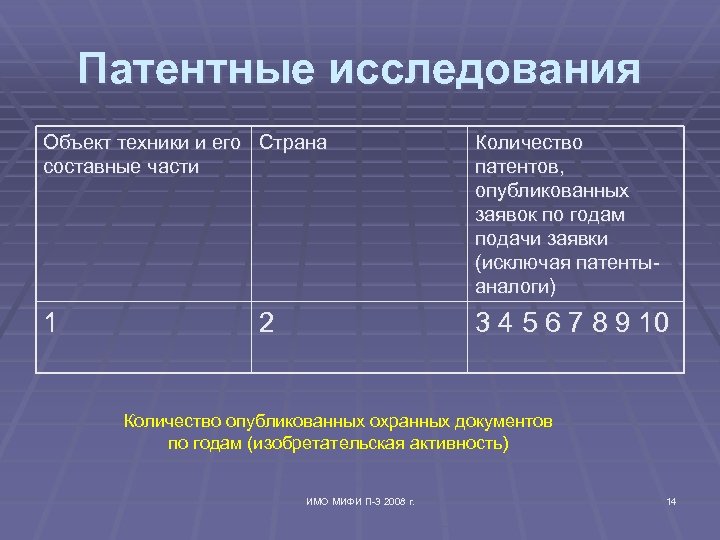

Патентные исследования Объект техники и его Страна составные части Количество патентов, опубликованных заявок по Патентные исследования Объект техники и его Страна составные части Количество патентов, опубликованных заявок по годам подачи заявки (исключая патентыаналоги) 1 3 4 5 6 7 8 9 10 2 Количество опубликованных охранных документов по годам (изобретательская активность) ИМО МИФИ П-3 2008 г. 14

Патентные исследования ПРИМЕР № 1 (Проект № 142) Разработка лазерной технологии экологического контроля атмосферы Патентные исследования ПРИМЕР № 1 (Проект № 142) Разработка лазерной технологии экологического контроля атмосферы в районах прохождения магистральных газо- и продуктопроводов и энергосбережения газо- и нефтепродуктов ИМО МИФИ П-3 2008 г. 15

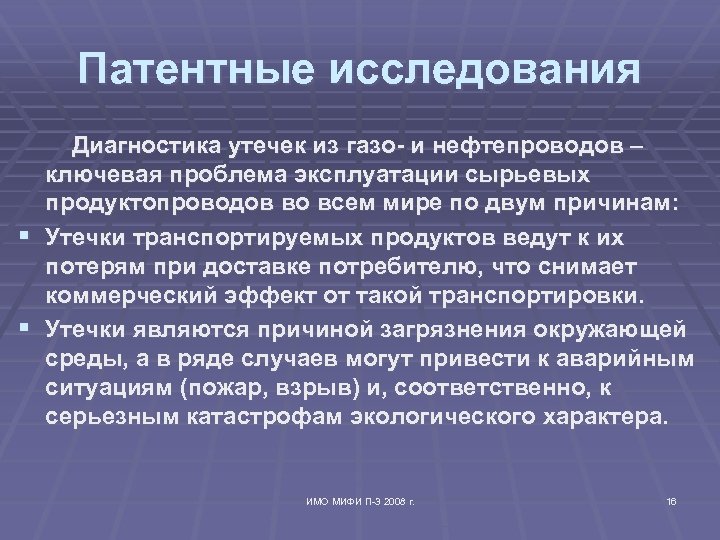

Патентные исследования Диагностика утечек из газо- и нефтепроводов – ключевая проблема эксплуатации сырьевых продуктопроводов Патентные исследования Диагностика утечек из газо- и нефтепроводов – ключевая проблема эксплуатации сырьевых продуктопроводов во всем мире по двум причинам: § Утечки транспортируемых продуктов ведут к их потерям при доставке потребителю, что снимает коммерческий эффект от такой транспортировки. § Утечки являются причиной загрязнения окружающей среды, а в ряде случаев могут привести к аварийным ситуациям (пожар, взрыв) и, соответственно, к серьезным катастрофам экологического характера. ИМО МИФИ П-3 2008 г. 16

Патентные исследования § Таким образом, эффективная, доступная и простая в применении технология контроля утечек Патентные исследования § Таким образом, эффективная, доступная и простая в применении технология контроля утечек является важным фактором безаварийной эксплуатации газо- нефтепроводов. Это важно особенно в настоящее время, когда транспортируемое сырье является, с одной стороны, источником национального благосостояния, а с другой – потенциальным источником национальных экологических катастроф. ИМО МИФИ П-3 2008 г. 17

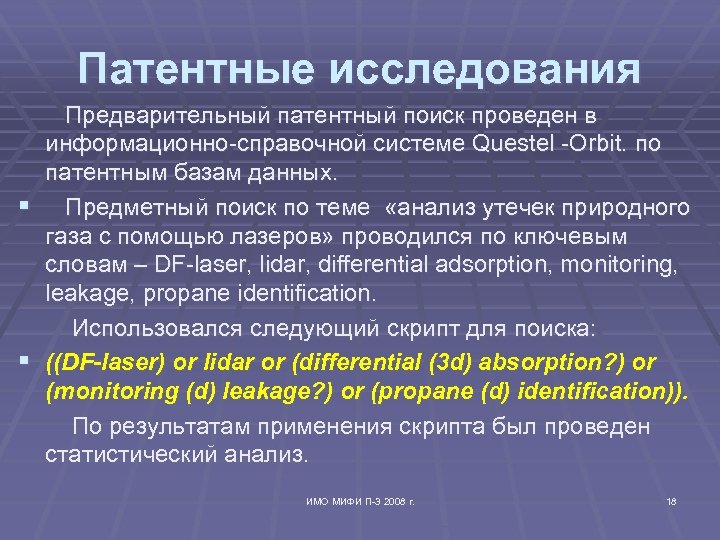

Патентные исследования Предварительный патентный поиск проведен в информационно-справочной системе Questel -Orbit. по патентным базам Патентные исследования Предварительный патентный поиск проведен в информационно-справочной системе Questel -Orbit. по патентным базам данных. § Предметный поиск по теме «анализ утечек природного газа с помощью лазеров» проводился по ключевым словам – DF-laser, lidar, differential adsorption, monitoring, leakage, propane identification. Использовался следующий скрипт для поиска: § ((DF-laser) or lidar or (differential (3 d) absorption? ) or (monitoring (d) leakage? ) or (propane (d) identification)). По результатам применения скрипта был проведен статистический анализ. ИМО МИФИ П-3 2008 г. 18

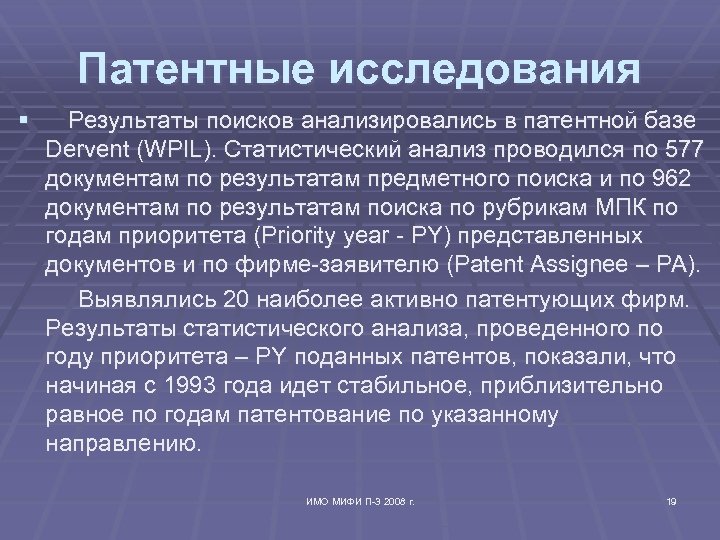

Патентные исследования § Результаты поисков анализировались в патентной базе Dervent (WPIL). Статистический анализ проводился Патентные исследования § Результаты поисков анализировались в патентной базе Dervent (WPIL). Статистический анализ проводился по 577 документам по результатам предметного поиска и по 962 документам по результатам поиска по рубрикам МПК по годам приоритета (Priority year - PY) представленных документов и по фирме-заявителю (Раtent Assignee – PA). Выявлялись 20 наиболее активно патентующих фирм. Результаты статистического анализа, проведенного по году приоритета – РY поданных патентов, показали, что начиная с 1993 года идет стабильное, приблизительно равное по годам патентование по указанному направлению. ИМО МИФИ П-3 2008 г. 19

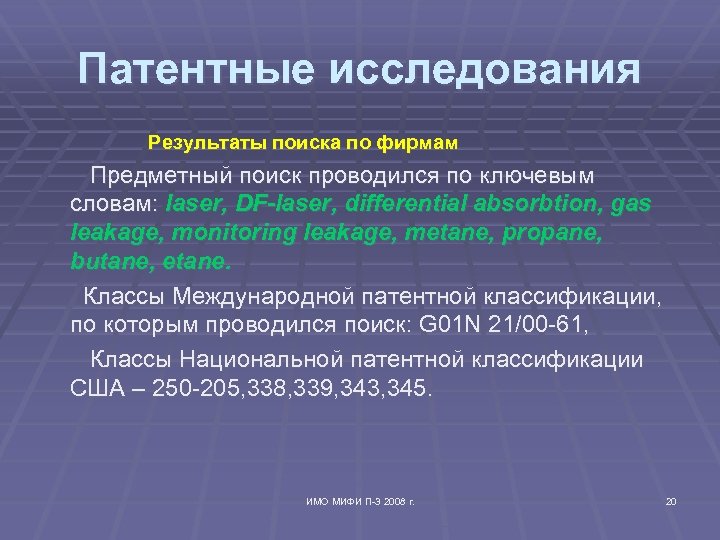

Патентные исследования Результаты поиска по фирмам Предметный поиск проводился по ключевым словам: laser, DF-laser, Патентные исследования Результаты поиска по фирмам Предметный поиск проводился по ключевым словам: laser, DF-laser, differential absorbtion, gas leakage, monitoring leakage, metane, propane, butane, etane. Классы Международной патентной классификации, по которым проводился поиск: G 01 N 21/00 -61, Классы Национальной патентной классификации США – 250 -205, 338, 339, 343, 345. ИМО МИФИ П-3 2008 г. 20

Патентные исследования Результаты поиска по предмету патентования Ближайшие аналоги 1. Патент РФ № 2086959 Патентные исследования Результаты поиска по предмету патентования Ближайшие аналоги 1. Патент РФ № 2086959 пр. 07. 06. 95 публ. 10. 08. 97 «Авиационный лазерный газоанализатор для обнаружения утечек из трубопроводов» кл. G 01 N 21/39, 21/61, Жученко И. А. , Емохонов В. Н. , Филиппов П. Г. , Моисеев В. Н. , Пихтелев Р. Н. 2. Патент РФ № 2091759 пр. 07. 06. 95 публ. 27. 09. 97 кл. G 01 N 21/39 “Авиационное устройство для обнаружения утечек газа из трубопроводов”, Жученко И. А. , Дедешко В. Н. , Филиппов П. Г. , Моисеев В. Н. , Пихтелев Р. Н. 3. Патент США № 5130544 пр. 09. 88 публ. 14. 07. 92 кл. 250/343, G 01 N 21/61 «Оptical gas analyzer» Gambro Engstrom AB (SE) Оптический газоанализатор для анализа СО 2 и NO 2 – работает на двух длинах волн: 3, 90 мкм и 4, 26 мкм ИМО МИФИ П-3 2008 г. 21

Патентные исследования 4. Патент США № 5015099 пр. 23. 03. 89 публ 14. 05. Патентные исследования 4. Патент США № 5015099 пр. 23. 03. 89 публ 14. 05. 91 кл. 250/205 G 01 N 21/00 «Differential absorption laser radar gas detection apparatus having tunable wavelength single mode semiconductor laser source» – излучатели на разных длинах волн работают поочередно, Не-Ne лазер. Anritsu Corp, Tokyo (JP) 5. Патент США № 5430293 пр. 08. 10. 91 публ. 04. 07. 95 кл. 250/338 G 01 N 21/35 «Gas visualizing apparatus and method for detecting gas leakage from tanks or piping» G 01 NOsaka Gas Comp. (JP) Близок по назначению, по принципу действия- Не-Nе лазер излучает на одной длине волны – 3. 39 мкм. 6. Патент США № 5001346 пр. 26. 02. 90 публ. 19. 03. 91 кл. 250 -338 21/35 «Leak detection system with background compensation» Получают изображение объекта, имеющего утечки, на разных длинах волн, сравнивают изображения, источник излучения – СО 2 -лазер. Rockwell International (US) ИМО МИФИ П-3 2008 г. 22

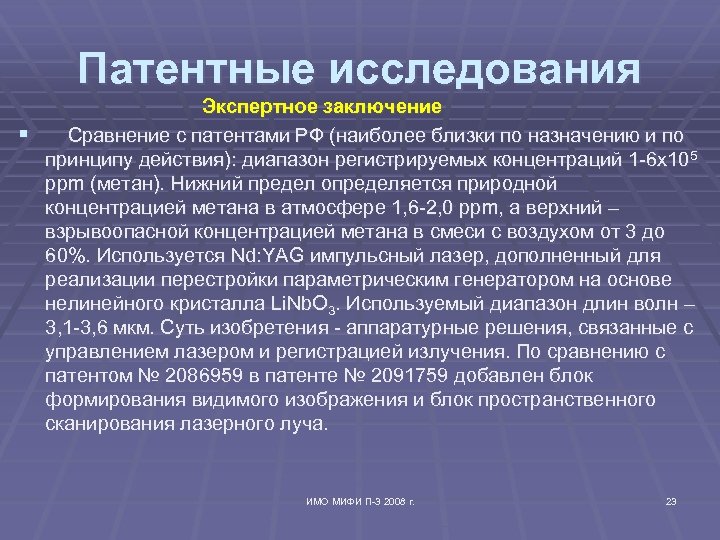

Патентные исследования Экспертное заключение § Сравнение с патентами РФ (наиболее близки по назначению и Патентные исследования Экспертное заключение § Сравнение с патентами РФ (наиболее близки по назначению и по принципу действия): диапазон регистрируемых концентраций 1 -6 х105 ррm (метан). Нижний предел определяется природной концентрацией метана в атмосфере 1, 6 -2, 0 ррm, а верхний – взрывоопасной концентрацией метана в смеси с воздухом от 3 до 60%. Используется Nd: YAG импульсный лазер, дополненный для реализации перестройки параметрическим генератором на основе нелинейного кристалла Li. Nb. O 3. Используемый диапазон длин волн – 3, 1 -3, 6 мкм. Суть изобретения - аппаратурные решения, связанные с управлением лазером и регистрацией излучения. По сравнению с патентом № 2086959 в патенте № 2091759 добавлен блок формирования видимого изображения и блок пространственного сканирования лазерного луча. ИМО МИФИ П-3 2008 г. 23

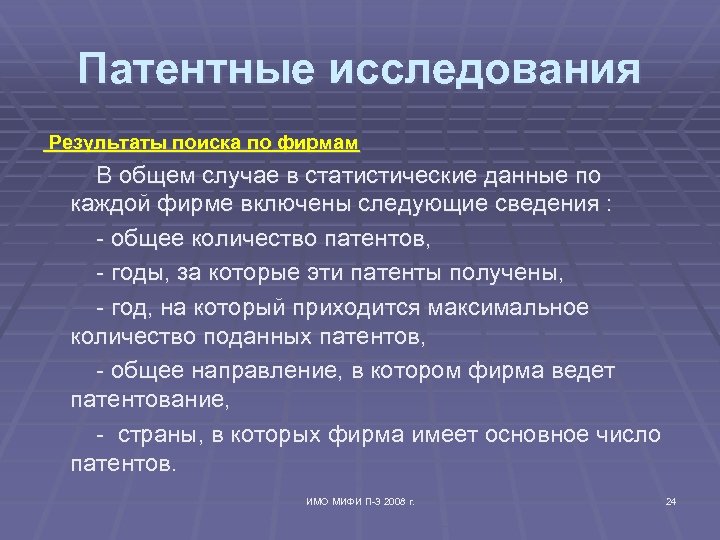

Патентные исследования Результаты поиска по фирмам В общем случае в статистические данные по каждой Патентные исследования Результаты поиска по фирмам В общем случае в статистические данные по каждой фирме включены следующие сведения : - общее количество патентов, - годы, за которые эти патенты получены, - год, на который приходится максимальное количество поданных патентов, - общее направление, в котором фирма ведет патентование, - страны, в которых фирма имеет основное число патентов. ИМО МИФИ П-3 2008 г. 24

Патентные исследования *1. Gambro Engstrom AB (SE) (с. 7) - 152 патента, годы подачи Патентные исследования *1. Gambro Engstrom AB (SE) (с. 7) - 152 патента, годы подачи – 80 -94 (табл. 1, с. 8), мах – 84 год – 21 патент, 93 и 94 годы – по 3 патента; основной вид деятельности – медицина (анестезия), кроме этого –анализ материалов с помощью оптических, ультразвуковых и иных методов (табл. 2, с. 8). Патентаналог подан в США в 1988 году. *2. Anritsu Corp, Tokyo (JP) (с. 96) – 16054 патента, пересечение с ключевым словом «laser” – 745 патентов, годы подачи – 78 -98 (табл. 1, с. 96), мах – 92 год – 26 патентов, 97 – 13 патентов, 98 – 15 патентов; занимаются лазерами, в т. ч. для исследования и анализа материалов (табл. 2, с. 97). Патентуют в основном в Японии – 140 патентов, США, евр. патенты, Германия (15 -6 патентов, т. 3, с. 97). Патент аналог подан в США в 1989 г. *3. Osaka Gas Comp (JP) (с. 85) - 31703 патента, пересечение с ключевым словом «laser» - 225, годы подачи – 87 -98 (т. 1, с. 86), мах – 91 – 12 патентов, 97 – 1 патент, 98 – 3 патента; занимаются обработкой поверхности лазерным лучом, анализ материалов с помощью оптических средств – мало(т. 2, с. 86 -87), Патенты в Японии – 44, США, Евр. патенты, Германия (8 -4 патента) (т. 3, с. 87). Патент-аналог подан в США в 1991 г. ИМО МИФИ П-3 2008 г. 25

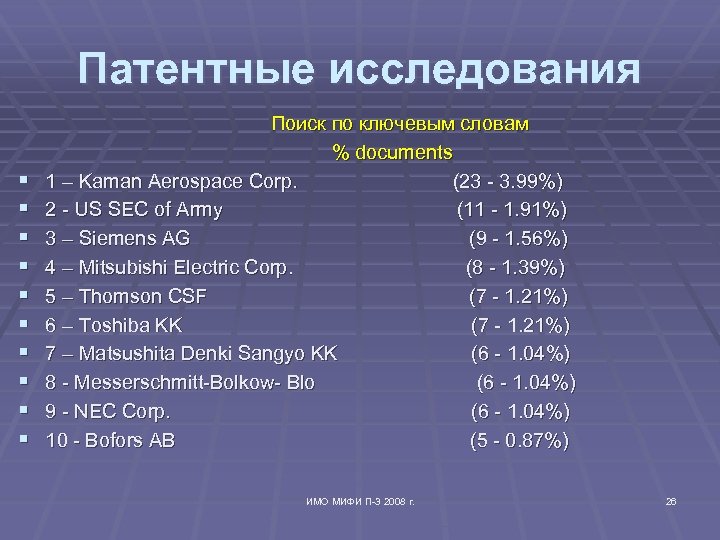

Патентные исследования § § § § § Поиск по ключевым словам % documents 1 Патентные исследования § § § § § Поиск по ключевым словам % documents 1 – Kaman Aerospace Corp. (23 - 3. 99%) 2 - US SEC of Army (11 - 1. 91%) 3 – Siemens AG (9 - 1. 56%) 4 – Mitsubishi Electric Corp. (8 - 1. 39%) 5 – Thomson CSF (7 - 1. 21%) 6 – Toshiba KK (7 - 1. 21%) 7 – Matsushita Denki Sangyo KK (6 - 1. 04%) 8 - Messerschmitt-Bolkow- Blo (6 - 1. 04%) 9 - NEC Corp. (6 - 1. 04%) 10 - Bofors AB (5 - 0. 87%) ИМО МИФИ П-3 2008 г. 26

Патентные исследования ИМО МИФИ П-3 2008 г. 27 Патентные исследования ИМО МИФИ П-3 2008 г. 27

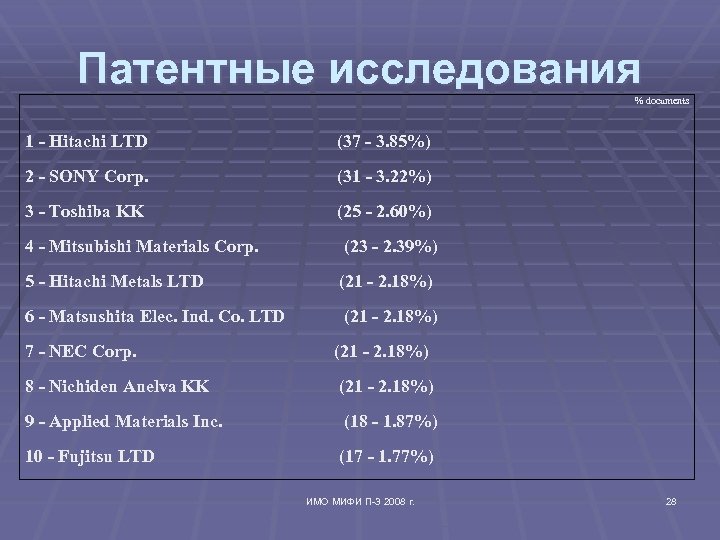

Патентные исследования % documents 1 - Hitachi LTD (37 - 3. 85%) 2 - Патентные исследования % documents 1 - Hitachi LTD (37 - 3. 85%) 2 - SONY Corp. (31 - 3. 22%) 3 - Toshiba KK (25 - 2. 60%) 4 - Mitsubishi Materials Corp. (23 - 2. 39%) 5 - Hitachi Metals LTD (21 - 2. 18%) 6 - Matsushita Elec. Ind. Co. LTD (21 - 2. 18%) 7 - NEC Corp. (21 - 2. 18%) 8 - Nichiden Anelva KK (21 - 2. 18%) 9 - Applied Materials Inc. (18 - 1. 87%) 10 - Fujitsu LTD (17 - 1. 77%) ИМО МИФИ П-3 2008 г. 28

Патентные исследования ИМО МИФИ П-3 2008 г. 29 Патентные исследования ИМО МИФИ П-3 2008 г. 29

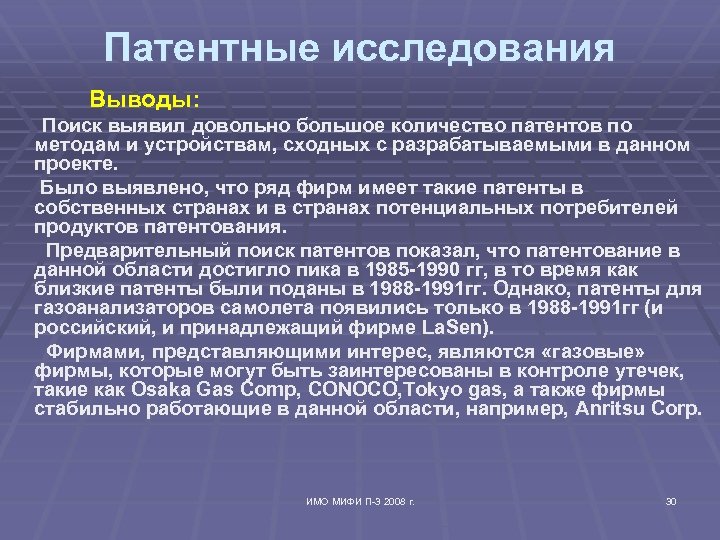

Патентные исследования Выводы: Поиск выявил довольно большое количество патентов по методам и устройствам, сходных Патентные исследования Выводы: Поиск выявил довольно большое количество патентов по методам и устройствам, сходных с разрабатываемыми в данном проекте. Было выявлено, что ряд фирм имеет такие патенты в собственных странах и в странах потенциальных потребителей продуктов патентования. Предварительный поиск патентов показал, что патентование в данной области достигло пика в 1985 -1990 гг, в то время как близкие патенты были поданы в 1988 -1991 гг. Однако, патенты для газоанализаторов самолета появились только в 1988 -1991 гг (и российский, и принадлежащий фирме La. Sen). Фирмами, представляющими интерес, являются «газовые» фирмы, которые могут быть заинтересованы в контроле утечек, такие как Osaka Gas Comp, CONOCO, Tokyo gas, а также фирмы стабильно работающие в данной области, например, Anritsu Corp. ИМО МИФИ П-3 2008 г. 30

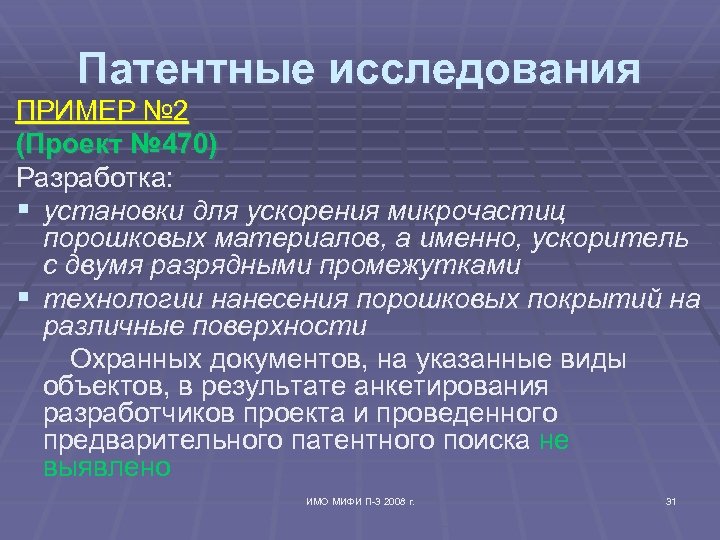

Патентные исследования ПРИМЕР № 2 (Проект № 470) Разработка: § установки для ускорения микрочастиц Патентные исследования ПРИМЕР № 2 (Проект № 470) Разработка: § установки для ускорения микрочастиц порошковых материалов, а именно, ускоритель с двумя разрядными промежутками § технологии нанесения порошковых покрытий на различные поверхности Охранных документов, на указанные виды объектов, в результате анкетирования разработчиков проекта и проведенного предварительного патентного поиска не выявлено ИМО МИФИ П-3 2008 г. 31

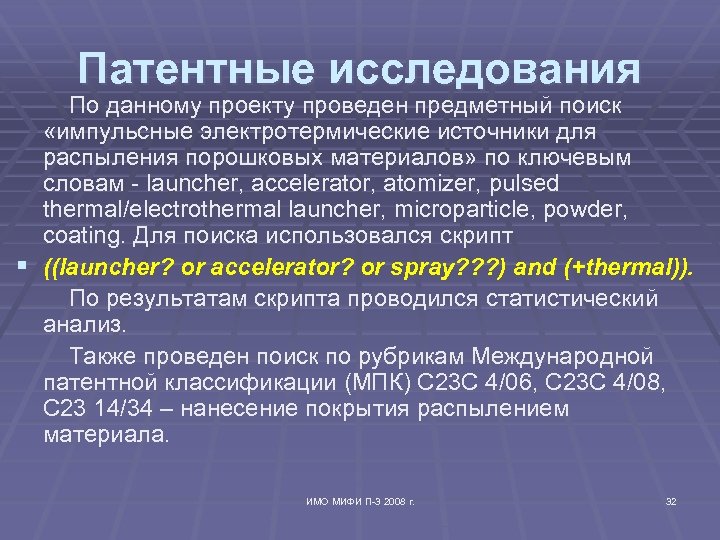

Патентные исследования По данному проекту проведен предметный поиск «импульсные электротермические источники для распыления порошковых Патентные исследования По данному проекту проведен предметный поиск «импульсные электротермические источники для распыления порошковых материалов» по ключевым словам - launcher, accelerator, atomizer, pulsed thermal/electrothermal launcher, microparticle, powder, coating. Для поиска использовался скрипт § ((launcher? or accelerator? or spray? ? ? ) and (+thermal)). По результатам скрипта проводился статистический анализ. Также проведен поиск по рубрикам Международной патентной классификации (МПК) С 23 С 4/06, С 23 С 4/08, С 23 14/34 – нанесение покрытия распылением материала. ИМО МИФИ П-3 2008 г. 32

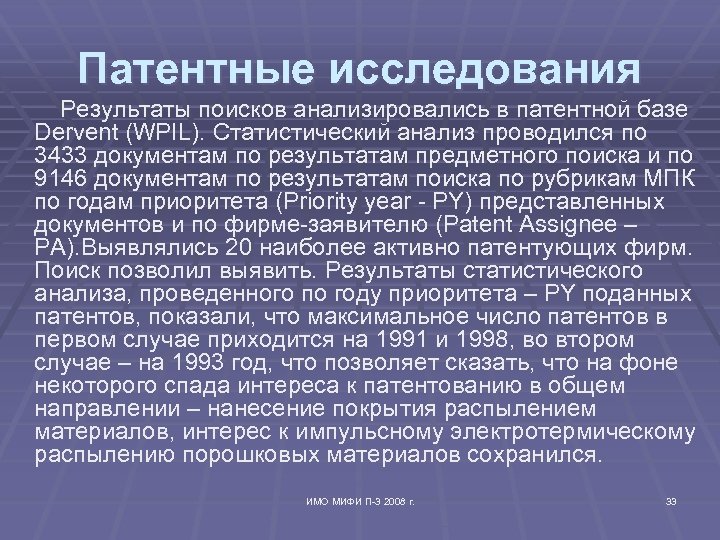

Патентные исследования Результаты поисков анализировались в патентной базе Dervent (WPIL). Статистический анализ проводился по Патентные исследования Результаты поисков анализировались в патентной базе Dervent (WPIL). Статистический анализ проводился по 3433 документам по результатам предметного поиска и по 9146 документам по результатам поиска по рубрикам МПК по годам приоритета (Priority year - PY) представленных документов и по фирме-заявителю (Раtent Assignee – PA). Выявлялись 20 наиболее активно патентующих фирм. Поиск позволил выявить. Результаты статистического анализа, проведенного по году приоритета – РY поданных патентов, показали, что максимальное число патентов в первом случае приходится на 1991 и 1998, во втором случае – на 1993 год, что позволяет сказать, что на фоне некоторого спада интереса к патентованию в общем направлении – нанесение покрытия распылением материалов, интерес к импульсному электротермическому распылению порошковых материалов сохранился. ИМО МИФИ П-3 2008 г. 33

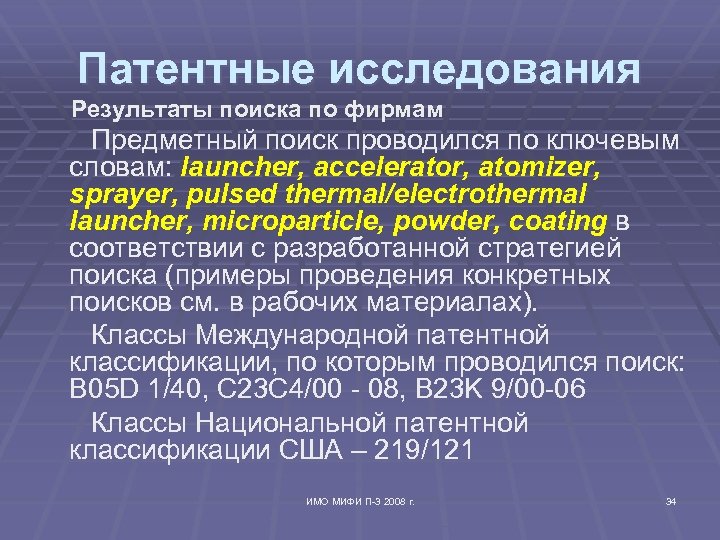

Патентные исследования Результаты поиска по фирмам Предметный поиск проводился по ключевым словам: launcher, accelerator, Патентные исследования Результаты поиска по фирмам Предметный поиск проводился по ключевым словам: launcher, accelerator, atomizer, sprayer, pulsed thermal/electrothermal launcher, microparticle, powder, coating в соответствии с разработанной стратегией поиска (примеры проведения конкретных поисков см. в рабочих материалах). Классы Международной патентной классификации, по которым проводился поиск: B 05 D 1/40, C 23 C 4/00 - 08, B 23 K 9/00 -06 Классы Национальной патентной классификации США – 219/121 ИМО МИФИ П-3 2008 г. 34

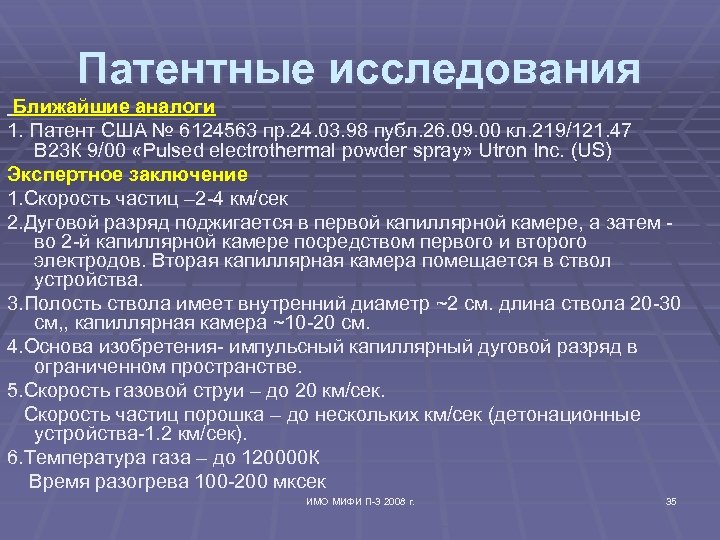

Патентные исследования Ближайшие аналоги 1. Патент США № 6124563 пр. 24. 03. 98 публ. Патентные исследования Ближайшие аналоги 1. Патент США № 6124563 пр. 24. 03. 98 публ. 26. 09. 00 кл. 219/121. 47 В 23 К 9/00 «Pulsed electrothermal powder spray» Utron Inc. (US) Экспертное заключение 1. Скорость частиц – 2 -4 км/сек 2. Дуговой разряд поджигается в первой капиллярной камере, а затем - во 2 -й капиллярной камере посредством первого и второго электродов. Вторая капиллярная камера помещается в ствол устройства. 3. Полость ствола имеет внутренний диаметр ~2 см. длина ствола 20 -30 см, , капиллярная камера ~10 -20 см. 4. Основа изобретения- импульсный капиллярный дуговой разряд в ограниченном пространстве. 5. Скорость газовой струи – до 20 км/сек. Скорость частиц порошка – до нескольких км/сек (детонационные устройства-1. 2 км/сек). 6. Температура газа – до 120000 К Время разогрева 100 -200 мксек ИМО МИФИ П-3 2008 г. 35

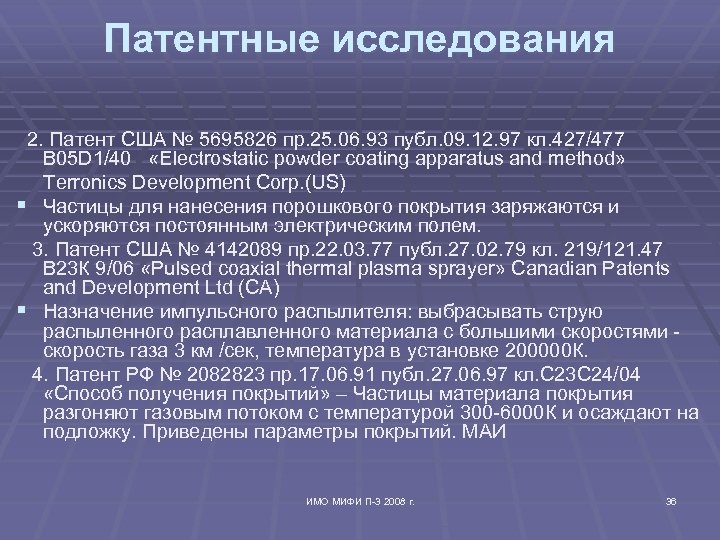

 Патентные исследования 2. Патент США № 5695826 пр. 25. 06. 93 публ. 09. Патентные исследования 2. Патент США № 5695826 пр. 25. 06. 93 публ. 09. 12. 97 кл. 427/477 В 05 D 1/40 «Electrostatic powder coating apparatus and method» Terronics Development Corp. (US) § Частицы для нанесения порошкового покрытия заряжаются и ускоряются постоянным электрическим полем. 3. Патент США № 4142089 пр. 22. 03. 77 публ. 27. 02. 79 кл. 219/121. 47 В 23 К 9/06 «Pulsed coaxial thermal plasma sprayer» Canadian Patents and Development Ltd (CA) § Назначение импульсного распылителя: выбрасывать струю распыленного расплавленного материала с большими скоростями - скорость газа 3 км /сек, температура в установке 200000 К. 4. Патент РФ № 2082823 пр. 17. 06. 91 публ. 27. 06. 97 кл. С 23 С 24/04 «Способ получения покрытий» – Частицы материала покрытия разгоняют газовым потоком с температурой 300 -6000 К и осаждают на подложку. Приведены параметры покрытий. МАИ ИМО МИФИ П-3 2008 г. 36

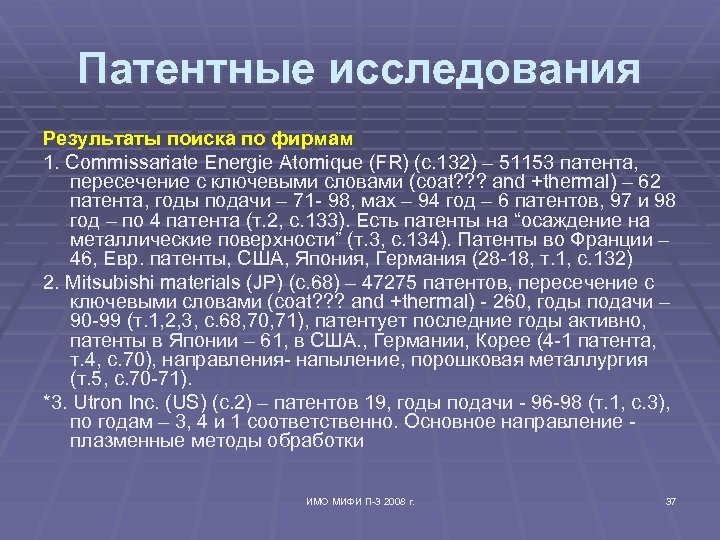

Патентные исследования Результаты поиска по фирмам 1. Commissariate Energie Atomique (FR) (с. 132) – Патентные исследования Результаты поиска по фирмам 1. Commissariate Energie Atomique (FR) (с. 132) – 51153 патента, пересечение с ключевыми словами (coat? ? ? and +thermal) – 62 патента, годы подачи – 71 - 98, мах – 94 год – 6 патентов, 97 и 98 год – по 4 патента (т. 2, с. 133). Есть патенты на “осаждение на металлические поверхности” (т. 3, с. 134). Патенты во Франции – 46, Евр. патенты, США, Япония, Германия (28 -18, т. 1, с. 132) 2. Mitsubishi materials (JP) (с. 68) – 47275 патентов, пересечение с ключевыми словами (coat? ? ? and +thermal) - 260, годы подачи – 90 -99 (т. 1, 2, 3, с. 68, 70, 71), патентует последние годы активно, патенты в Японии – 61, в США. , Германии, Корее (4 -1 патента, т. 4, с. 70), направления- напыление, порошковая металлургия (т. 5, с. 70 -71). *3. Utron Inc. (US) (с. 2) – патентов 19, годы подачи - 96 -98 (т. 1, с. 3), по годам – 3, 4 и 1 соответственно. Основное направление - плазменные методы обработки ИМО МИФИ П-3 2008 г. 37

Патентные исследования Выводы: § Поиск выявил большое число патентов, которые защищают методы и аппаратные Патентные исследования Выводы: § Поиск выявил большое число патентов, которые защищают методы и аппаратные средства, сходные с данным проектом. § Имеется множество фирм, которые имеют патенты и в своей стране, и в экономически развитых странах, также как в странах быстро растущей экономикой. § Хотя предварительный поиск показал, что пик патентовой деятельности в этой области прошел и что близкие патенты подавались в 1977, 1993 и 1998 гг, ряд фирм снова проявляет интерес в этой области, начиная с 1998. § Наибольший интерес представляет фирма Utron Inc. , запатентовавшая аналогичную установку в 1998 году, и фирмы Mitsubishi materials и Nippon steel начавшие активное патентование в данной области в последние годы. ИМО МИФИ П-3 2008 г. 38

Патентные исследования ИМО МИФИ П-3 2008 г. 39 Патентные исследования ИМО МИФИ П-3 2008 г. 39

Патентные исследования ИМО МИФИ П-3 2008 г. 40 Патентные исследования ИМО МИФИ П-3 2008 г. 40

Патентные исследования ИМО МИФИ П-3 2008 г. 41 Патентные исследования ИМО МИФИ П-3 2008 г. 41

Патентные исследования Совместный российско – европейский проект esp@cenet это: свободный доступ к более, чем Патентные исследования Совместный российско – европейский проект [email protected] это: свободный доступ к более, чем 50 млн. патентных документов со всего мира, представляющим технические достижения с 1836 г. по настоящее время. ИМО МИФИ П-3 2008 г. 42

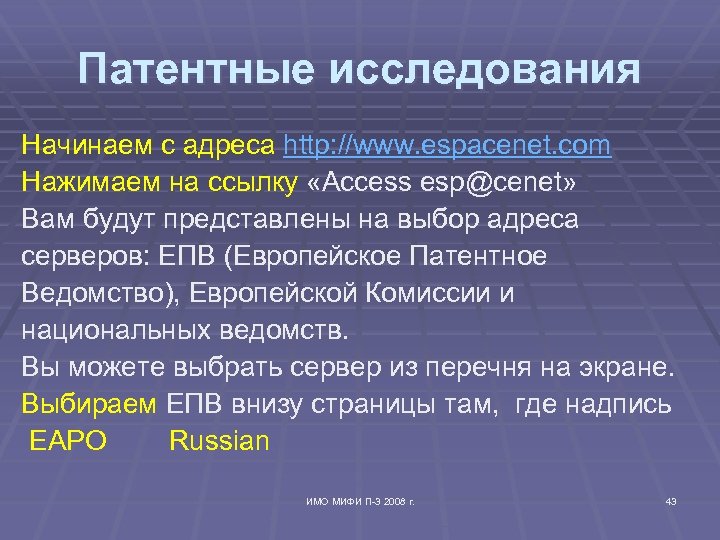

Патентные исследования Начинаем с адреса http: //www. espacenet. com Нажимаем на ссылку «Access esp@cenet» Патентные исследования Начинаем с адреса http: //www. espacenet. com Нажимаем на ссылку «Access [email protected]» Вам будут представлены на выбор адреса серверов: ЕПВ (Европейское Патентное Ведомство), Европейской Комиссии и национальных ведомств. Вы можете выбрать сервер из перечня на экране. Выбираем ЕПВ внизу страницы там, где надпись EAPO Russian ИМО МИФИ П-3 2008 г. 43

Патентные исследования На новой странице слева предлагается 4 варианта поиска 1. Быстрый поиск (по: Патентные исследования На новой странице слева предлагается 4 варианта поиска 1. Быстрый поиск (по: ключевым словам, имени автора, названию фирмы) 2. Расширенный поиск ( за определенный год, из определенной страны, определенные слова или сочетания) 3. Нумерационный поиск (по известному номеру документа) 4. По классификации ECLA ИМО МИФИ П-3 2008 г. 44

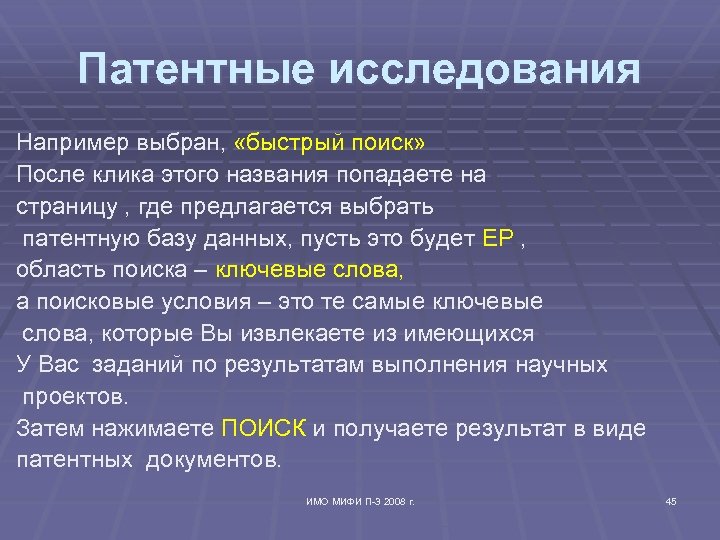

Патентные исследования Например выбран, «быстрый поиск» После клика этого названия попадаете на страницу , Патентные исследования Например выбран, «быстрый поиск» После клика этого названия попадаете на страницу , где предлагается выбрать патентную базу данных, пусть это будет ЕР , область поиска – ключевые слова, а поисковые условия – это те самые ключевые слова, которые Вы извлекаете из имеющихся У Вас заданий по результатам выполнения научных проектов. Затем нажимаете ПОИСК и получаете результат в виде патентных документов. ИМО МИФИ П-3 2008 г. 45

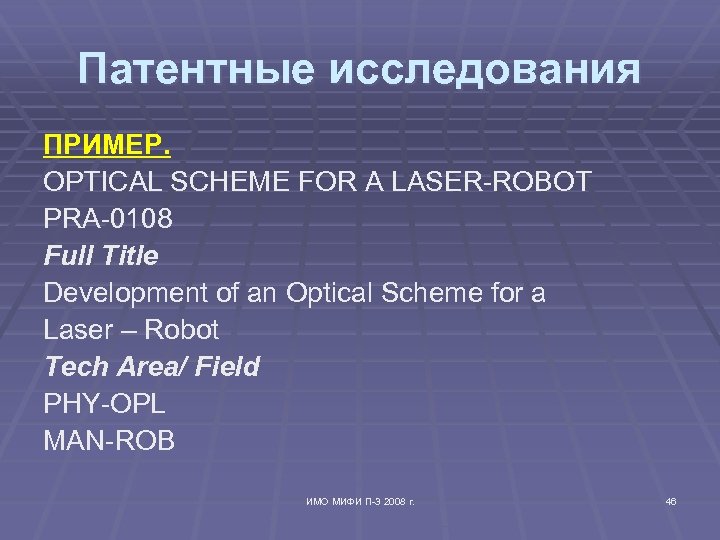

Патентные исследования ПРИМЕР. OPTICAL SCHEME FOR A LASER-ROBOT PRA-0108 Full Title Development of an Патентные исследования ПРИМЕР. OPTICAL SCHEME FOR A LASER-ROBOT PRA-0108 Full Title Development of an Optical Scheme for a Laser – Robot Tech Area/ Field PHY-OPL MAN-ROB ИМО МИФИ П-3 2008 г. 46

Патентные исследования СПИСОК РЕЗУЛЬТАТОВ 41 документ(ов) найдено в базе данных EP - esp@cenet для Патентные исследования СПИСОК РЕЗУЛЬТАТОВ 41 документ(ов) найдено в базе данных EP - [email protected] для запроса: Laser - robot в названии изобретения или реферате (Результаты отсортированы по дате загрузки в базу данных) § 1 Laser welding method and laser welding robot добавить в список выбранных документов Изобретатель: OTSUKA KAZUHISA [JP]; FURUYA YOSHITAKE [JP] Заявитель: FANUC LTD [JP] Информация о публикации: EP 1710040 (A 2) — 2006 -10 -11 МПК: B 23 K 26/08 ; B 23 K 26/08 (+1) § 2 Robot laser processing system добавить в список выбранных документов Изобретатель: TAKAHASHI HIROMITSU [JP]; FURUYA YOSHITAKE [JP] Заявитель: FANUC LTD [JP] Информация о публикации: EP 1747839 (A 1) — 2007 -01 -31 МПК: B 23 K 26/42 ; B 23 K 26/00 § 3 METHOD OF PREVENTING ERRONEOUS PROJECTION OF LASER BEAM IN A LASER ROBOT. добавить в список выбранных документов Изобретатель: TORII NOBUTOSHI ROOM FUYOHAITS [JP]; ITO SUSUMU ROOM - FANUC MANSHO [JP]; TERADA AKIHIRO ROOM - FANUC MA [JP] Заявитель: FANUC LTD [JP] Информация о публикации: EP 0428748 (A 1) — 1991 -05 -29 МПК: B 23 K 26/08 ; B 23 K 26/10 ; B 23 K 26/42 (+11) ИМО МИФИ П-3 2008 г. 47

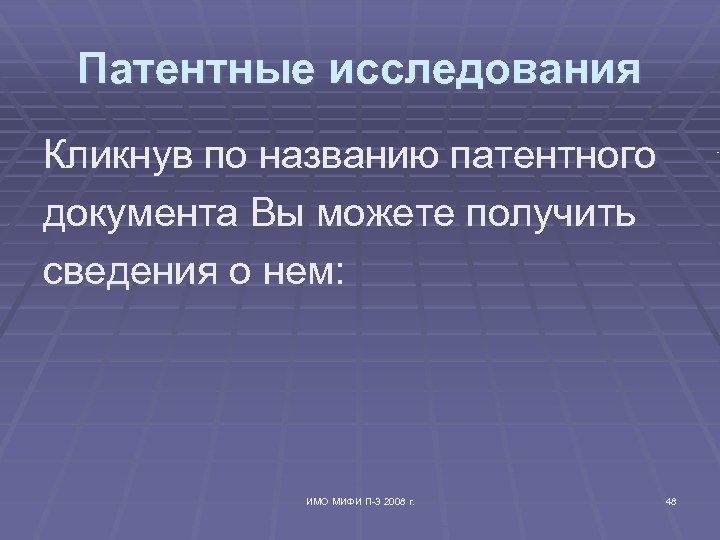

Патентные исследования Кликнув по названию патентного документа Вы можете получить сведения о нем: ИМО Патентные исследования Кликнув по названию патентного документа Вы можете получить сведения о нем: ИМО МИФИ П-3 2008 г. 48

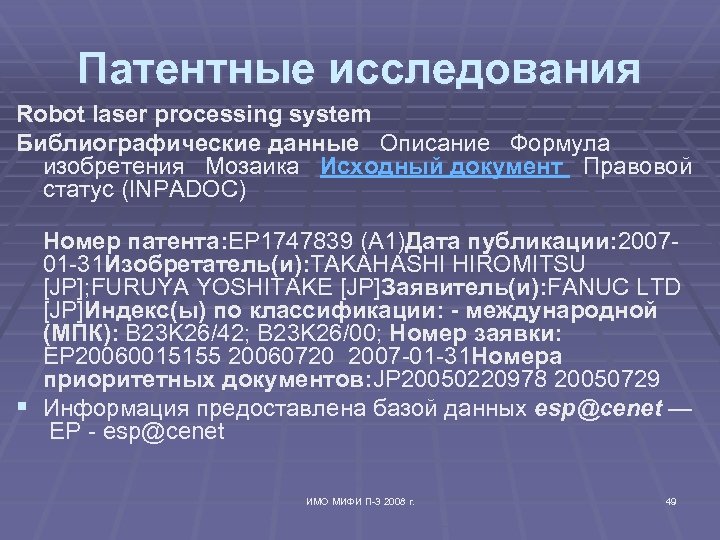

Патентные исследования Robot laser processing system Библиографические данные Описание Формула изобретения Мозаика Исходный документ Патентные исследования Robot laser processing system Библиографические данные Описание Формула изобретения Мозаика Исходный документ Правовой статус (INPADOC) Номер патента: EP 1747839 (A 1)Дата публикации: 200701 -31 Изобретатель(и): TAKAHASHI HIROMITSU [JP]; FURUYA YOSHITAKE [JP]Заявитель(и): FANUC LTD [JP]Индекс(ы) по классификации: - международной (МПК): B 23 K 26/42; B 23 K 26/00; Номер заявки: EP 20060015155 20060720 2007 -01 -31 Номера приоритетных документов: JP 20050220978 20050729 § Информация предоставлена базой данных [email protected] — EP - [email protected] ИМО МИФИ П-3 2008 г. 49

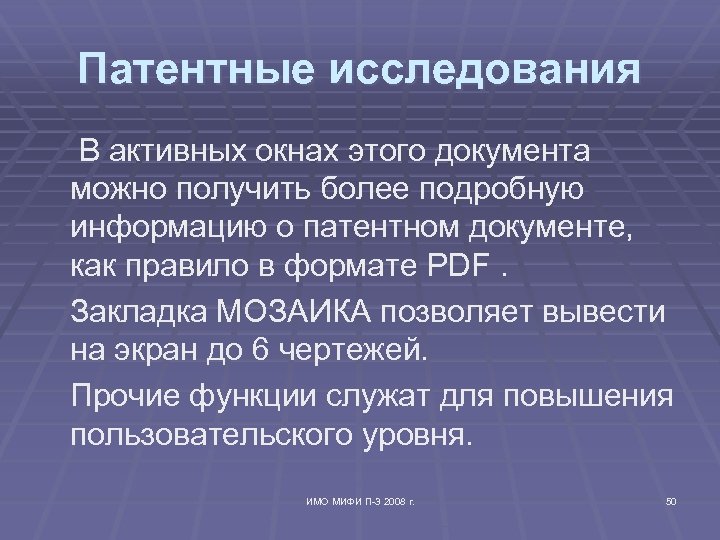

Патентные исследования В активных окнах этого документа можно получить более подробную информацию о патентном Патентные исследования В активных окнах этого документа можно получить более подробную информацию о патентном документе, как правило в формате PDF. Закладка МОЗАИКА позволяет вывести на экран до 6 чертежей. Прочие функции служат для повышения пользовательского уровня. ИМО МИФИ П-3 2008 г. 50
