Пассивный Дом Энергоэффективное решение Алматы 27

«Пассивный Дом – Энергоэффективное решение» Алматы, 27 сентября 2013 г.

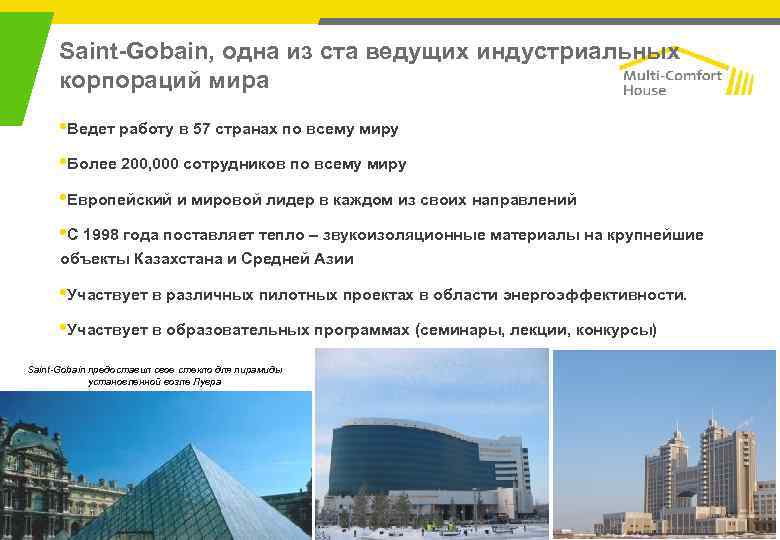

Saint-Gobain, одна из ста ведущих индустриальных корпораций мира • Ведет работу в 57 странах по всему миру • Более 200, 000 сотрудников по всему миру • Европейский и мировой лидер в каждом из своих направлений • С 1998 года поставляет тепло – звукоизоляционные материалы на крупнейшие объекты Казахстана и Средней Азии • Участвует в различных пилотных проектах в области энергоэффективности. • Участвует в образовательных программах (семинары, лекции, конкурсы) Saint-Gobain предоставил свое стекло для пирамиды установленной возле Лувра

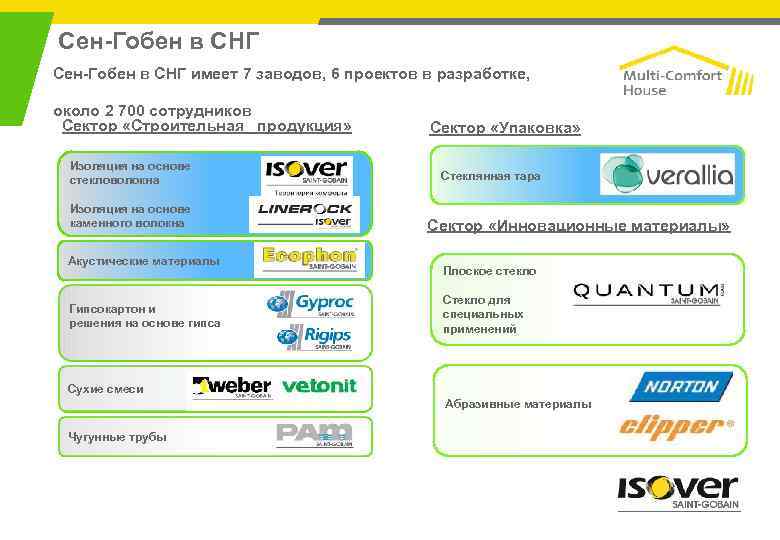

Сен-Гобен в СНГ имеет 7 заводов, 6 проектов в разработке, около 2 700 сотрудников Сектор «Строительная продукция» Изоляция на основе стекловолокна Изоляция на основе каменного волокна Акустические материалы Гипсокартон и решения на основе гипса Сектор «Упаковка» Стеклянная тара Сектор «Инновационные материалы» Плоское стекло Стекло для специальных применений Сухие смеси Абразивные материалы Чугунные трубы

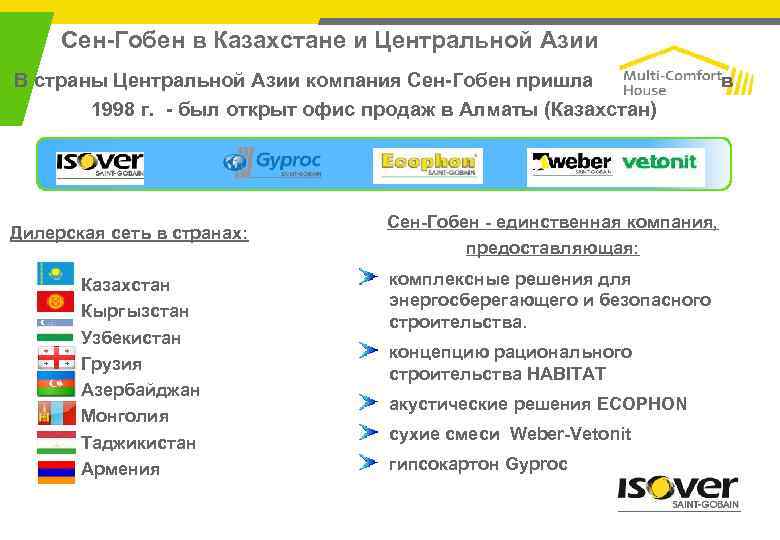

Сен-Гобен в Казахстане и Центральной Азии В страны Центральной Азии компания Сен-Гобен пришла 1998 г. - был открыт офис продаж в Алматы (Казахстан) Дилерская сеть в странах: Казахстан Кыргызстан Узбекистан Грузия Азербайджан Монголия Таджикистан Армения Сен-Гобен - единственная компания, предоставляющая: комплексные решения для энергосберегающего и безопасного строительства. концепцию рационального строительства HABITAT акустические решения ECOPHON сухие смеси Weber-Vetonit гипсокартон Gyproc в

Отопление и охлаждение зданий – основная нагрузка в энергопотреблении зданий Использование энергии в жилых зданиях Использование энергии по секторам Прочее 3% Умеренный климат 11. 5% ЖКХ Промышленность 27% 1. 5% 11. 5% 40% 75. 5% 20% Транспорт 23% * Source: EURIMA, ECOFIS-study "Mitigation of CO 2 Emissions from the Building Stock" 16% Горячая вода Свет Бытовые приборы Отопление Кондициониро вание 2% 16% 46% Жаркий климат

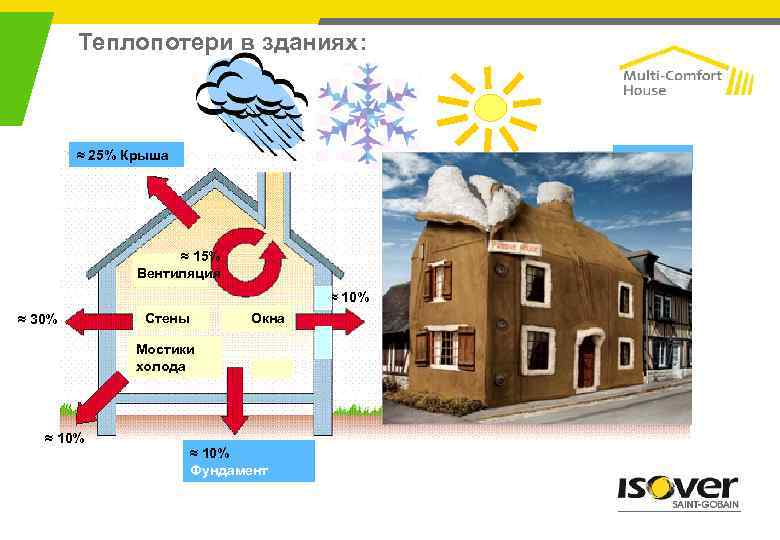

Теплопотери в зданиях: ≈ 25% Крыша Лето ≈ 15% Вентиляция ≈ 10% ≈ 30% Стены Окна Мостики холода ≈ 10% Фундамент Правильно утепленное здание Зима

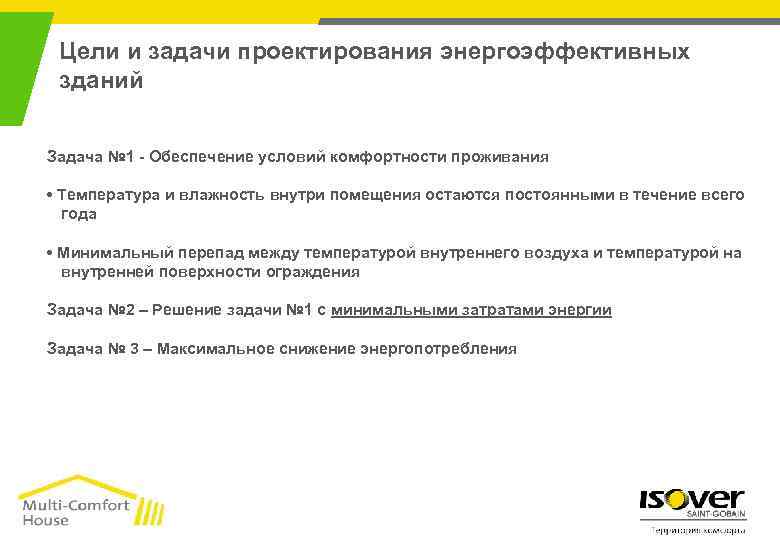

Цели и задачи проектирования энергоэффективных зданий Задача № 1 - Обеспечение условий комфортности проживания • Температура и влажность внутри помещения остаются постоянными в течение всего года • Минимальный перепад между температурой внутреннего воздуха и температурой на внутренней поверхности ограждения Задача № 2 – Решение задачи № 1 с минимальными затратами энергии Задача № 3 – Максимальное снижение энергопотребления Page 7

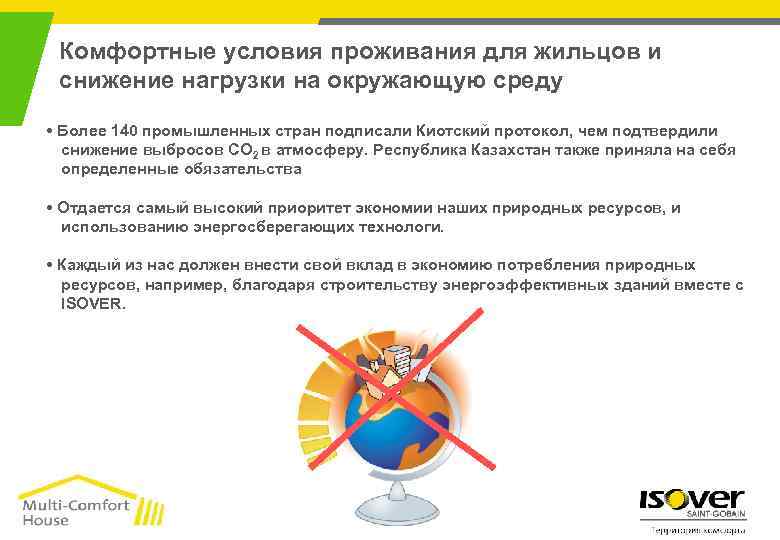

Комфортные условия проживания для жильцов и снижение нагрузки на окружающую среду • Более 140 промышленных стран подписали Киотский протокол, чем подтвердили снижение выбросов СО 2 в атмосферу. Республика Казахстан также приняла на себя определенные обязательства • Отдается самый высокий приоритет экономии наших природных ресурсов, и использованию энергосберегающих технологи. • Каждый из нас должен внести свой вклад в экономию потребления природных ресурсов, например, благодаря строительству энергоэффективных зданий вместе с ISOVER. Page 8

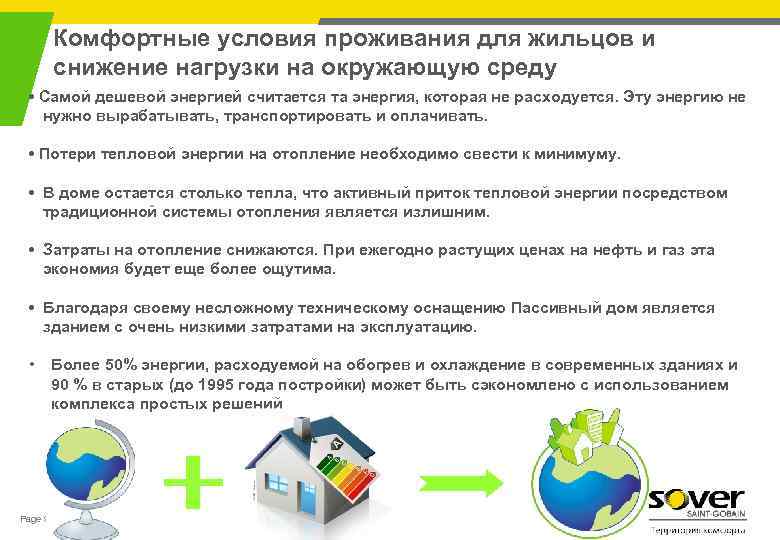

Комфортные условия проживания для жильцов и снижение нагрузки на окружающую среду • Самой дешевой энергией считается та энергия, которая не расходуется. Эту энергию не нужно вырабатывать, транспортировать и оплачивать. • Потери тепловой энергии на отопление необходимо свести к минимуму. • В доме остается столько тепла, что активный приток тепловой энергии посредством традиционной системы отопления является излишним. • Затраты на отопление снижаются. При ежегодно растущих ценах на нефть и газ эта экономия будет еще более ощутима. • Благодаря своему несложному техническому оснащению Пассивный дом является зданием с очень низкими затратами на эксплуатацию. • Page 9 Более 50% энергии, расходуемой на обогрев и охлаждение в современных зданиях и 90 % в старых (до 1995 года постройки) может быть сэкономлено с использованием комплекса простых решений

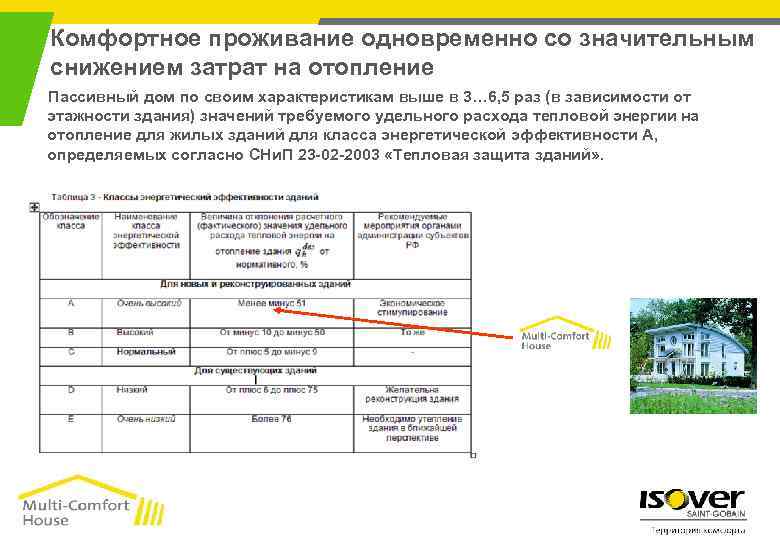

Комфортное проживание одновременно со значительным снижением затрат на отопление Пассивный дом по своим характеристикам выше в 3… 6, 5 раз (в зависимости от этажности здания) значений требуемого удельного расхода тепловой энергии на отопление для жилых зданий для класса энергетической эффективности А, определяемых согласно СНи. П 23 -02 -2003 «Тепловая защита зданий» . Page 10

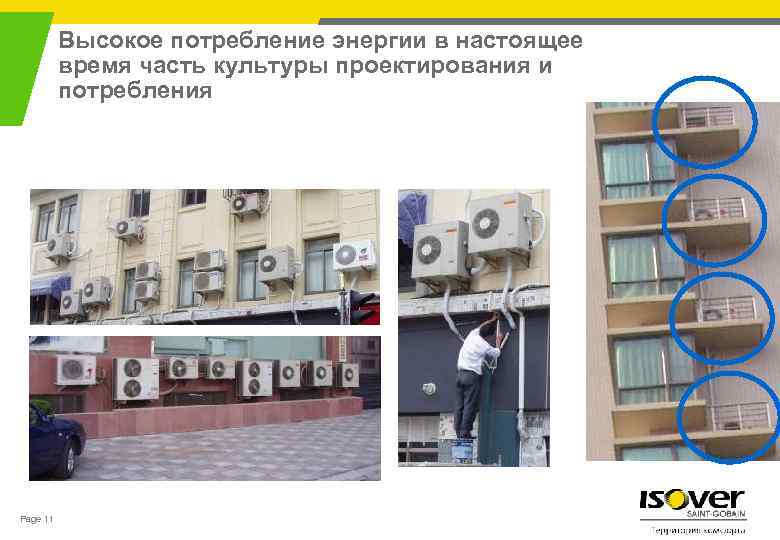

Высокое потребление энергии в настоящее время часть культуры проектирования и потребления Page 11

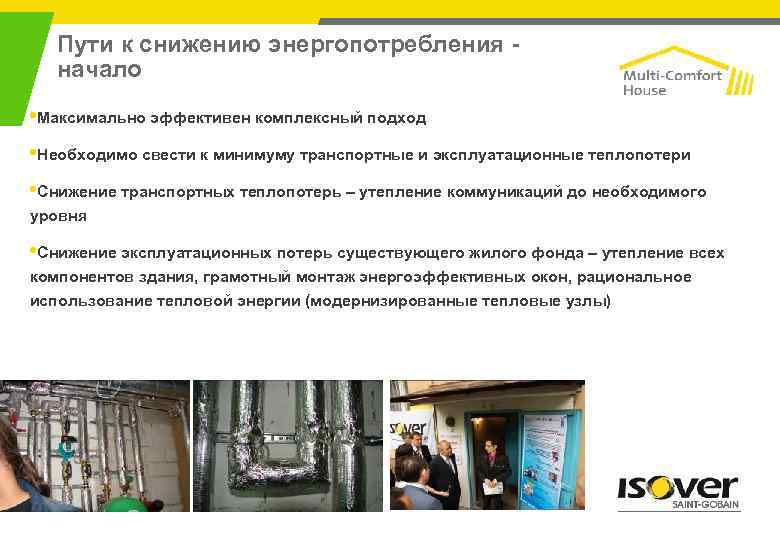

Пути к снижению энергопотребления начало • Максимально эффективен комплексный подход • Необходимо свести к минимуму транспортные и эксплуатационные теплопотери • Снижение транспортных теплопотерь – утепление коммуникаций до необходимого уровня • Снижение эксплуатационных потерь существующего жилого фонда – утепление всех компонентов здания, грамотный монтаж энергоэффективных окон, рациональное использование тепловой энергии (модернизированные тепловые узлы)

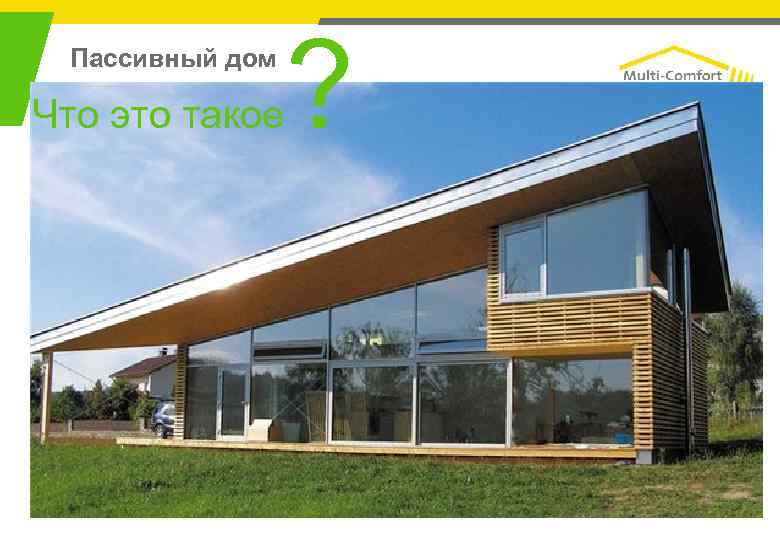

Пассивный дом • Что это такое ? Это строительная концепция для новых и ремонтируемых зданий. • Для всех строительных сегментов: жилого, коммерческого и социального строительства • Для всех климатических зон • Дает огромную гибкость в дизайне здания, внутри и снаружи • Возможно строительство любых типов зданий: монолитных, каркасных, щитовых, комбинированных • Реализуется по приемлемой стоимости, являясь экономически целесообразным по причине высокой энергоэффективности и низких эксплуатационных расходов. • Обеспечивает высочайший комфорт жизни • Главное: Максимальная экономия потребляемой на обогрев/охлаждение энергии (до 10 ти раз по сравнению • с типовыми проектами)

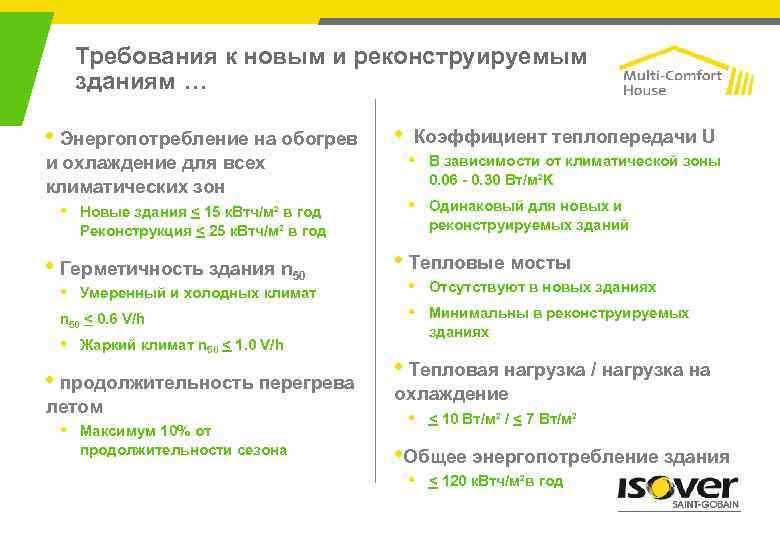

Требования к новым и реконструируемым зданиям … • Энергопотребление на обогрев и охлаждение для всех климатических зон • Новые здания < 15 к. Втч/м² в год Реконструкция < 25 к. Втч/м² в год • Герметичность здания n 50 • Умеренный и холодных климат n 50 < 0. 6 V/h • Жаркий климат n 50 < 1. 0 V/h • продолжительность перегрева летом • Максимум 10% от продолжительности сезона • Коэффициент теплопередачи U • В зависимости от климатической зоны 0. 06 - 0. 30 Вт/м²K • Одинаковый для новых и реконструируемых зданий • Тепловые мосты • • Отсутствуют в новых зданиях Минимальны в реконструируемых зданиях • Тепловая нагрузка / нагрузка на охлаждение • < 10 Вт/м² / < 7 Вт/м² • Общее энергопотребление здания • < 120 к. Втч/м²в год

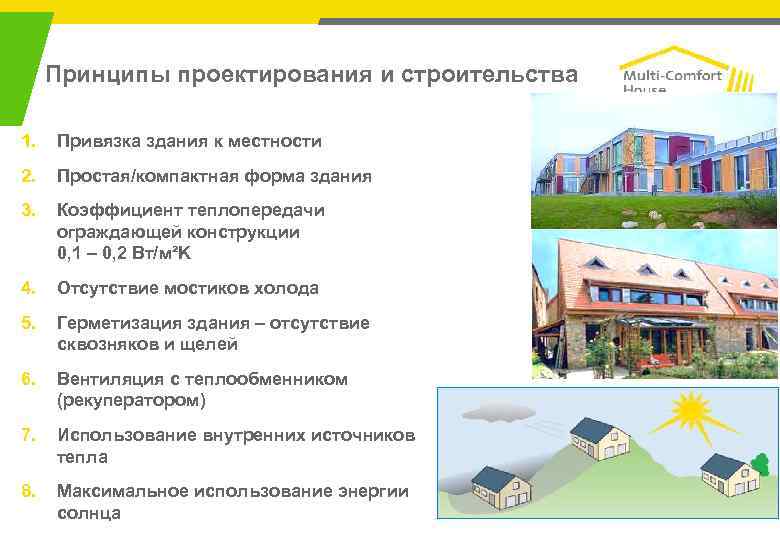

Принципы проектирования и строительства 1. Привязка здания к местности 2. Простая/компактная форма здания 3. Коэффициент теплопередачи ограждающей конструкции 0, 1 – 0, 2 Вт/м²K 4. Отсутствие мостиков холода 5. Герметизация здания – отсутствие сквозняков и щелей 6. Вентиляция с теплообменником (рекуператором) 7. Использование внутренних источников тепла 8. Максимальное использование энергии солнца

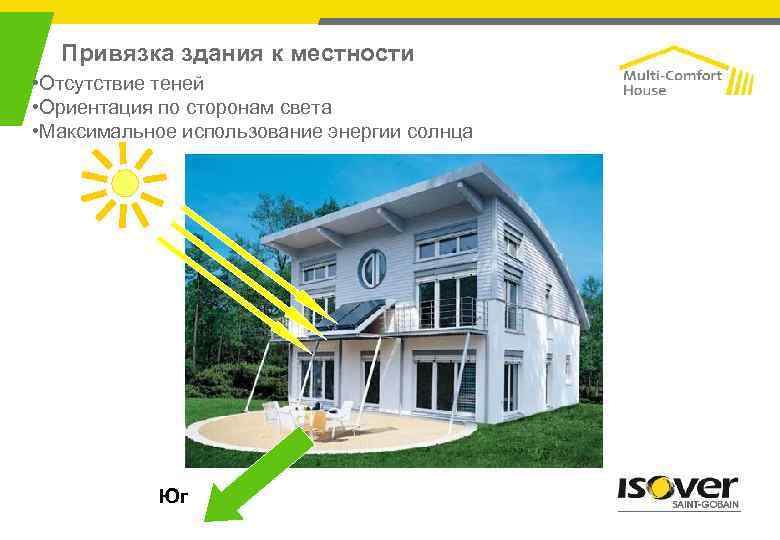

Привязка здания к местности • Отсутствие теней • Ориентация по сторонам света • Максимальное использование энергии солнца N S Юг

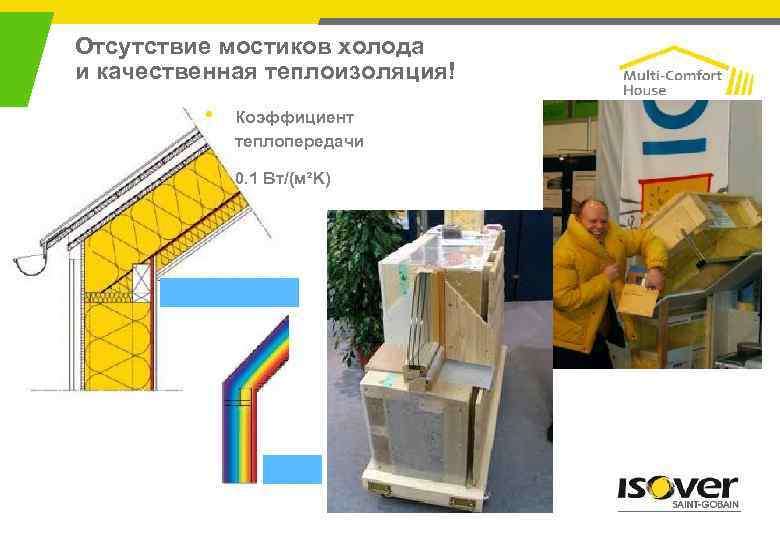

Отсутствие мостиков холода и качественная теплоизоляция! • Коэффициент теплопередачи • 0. 1 Вт/(м²K)

Толщина теплоизоляции* Умеренный климат Ограждающая конструкция Толщина теплоизоляции для различных значений коэффициента теплопроводности Холодный Климат Жаркий климат U (Вт/м²K)* 0. 10 - 0. 15 0. 06 - 0. 09 0. 15 - 0. 30 R (м²K/Вт)* 10 - 6. 7 16. 7 - 11. 1 6. 7 - 3. 3 λ=0. 032 Вт/м. K* 32 - 21 см 53 - 35 см 21 - 11 см λ=0. 040 Вт/м. K* 40 - 26 см 66 - 44 см 26 - 13 см *Рассмотрена только толщина изоляции без учета других компонентов здания – окон, дверей, полов и т. д.

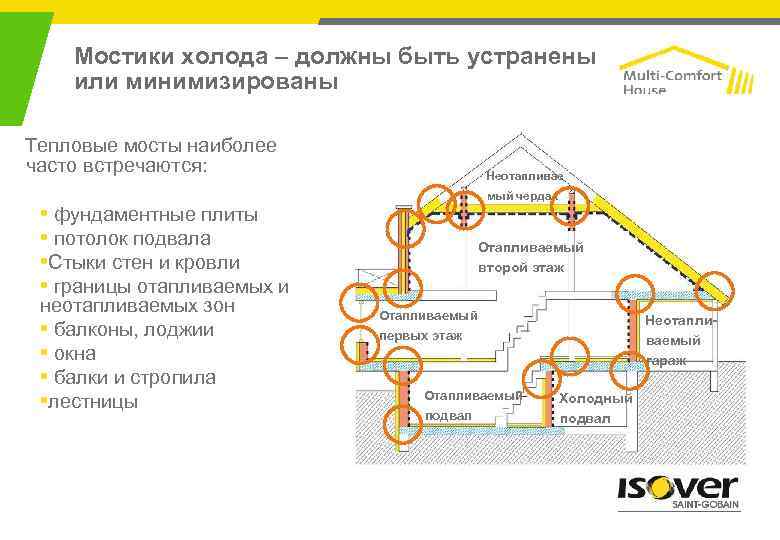

Мостики холода – должны быть устранены или минимизированы Тепловые мосты наиболее часто встречаются: Неотапливае мый чердак • фундаментные плиты • потолок подвала • Стыки стен и кровли • границы отапливаемых и неотапливаемых зон • балконы, лоджии • окна • балки и стропила • лестницы Отапливаемый второй этаж Отапливаемый Неотапливаемый гараж первых этаж Отапливаемый подвал Холодный подвал

Воздухонепроницаемость n 50 Показатель n 50 определяет, сколько раз в час происходит воздухообмен в здании при создании искусственной разницы в давлении в 50 Па. Этот параметр характеризирует герметичность здания, в отличие от кратности воздухообмена, рассчитываемой для систем вентиляции. Здания без системы вентиляции n 50 > 3. 0 Здания с системами вентиляции n 50 < 1. 0 Пассивный дом n 50 < 0. 6 ü n 50 = 0. 6 Ч-1: означает, что максимум 60% всего воздуха в здании может проникнуть через ограждающую конструкцию здания за 1 час. ü Кстати: в требованиях МСП 2. 04 -101 -2001 (Проектирование тепловой защиты зданий) в разделе, посвященному энергетическому паспорту здания этот параметр указан, но методика замера не отражена.

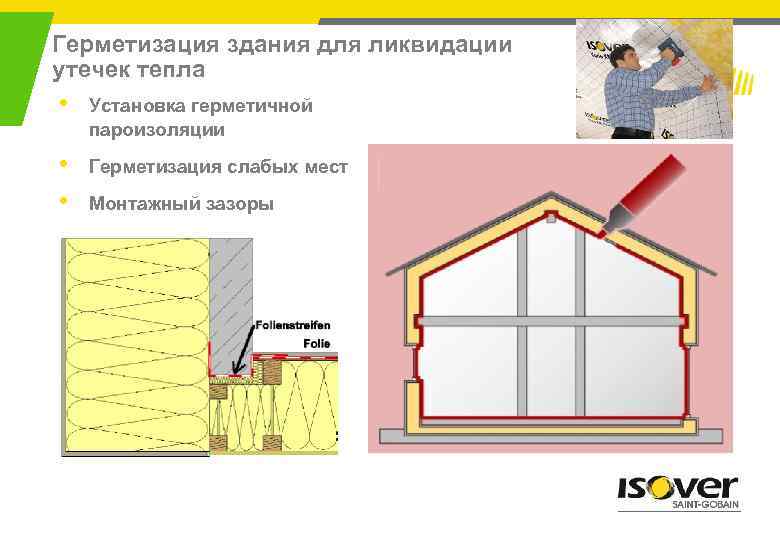

Герметизация здания для ликвидации утечек тепла • Установка герметичной пароизоляции • • Герметизация слабых мест Монтажный зазоры

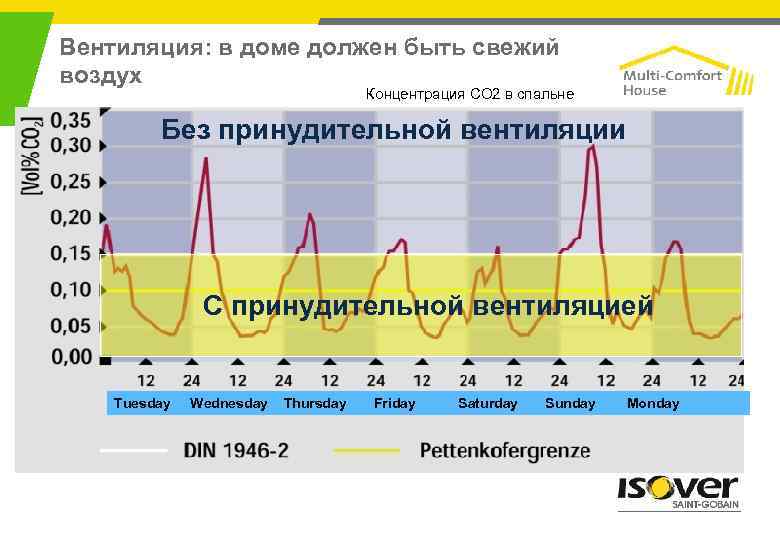

Вентиляция: в доме должен быть свежий воздух Концентрация CO 2 в спальне Без принудительной вентиляции С принудительной вентиляцией Tuesday Wednesday Thursday Friday Saturday Sunday Monday

Вентиляция: гигиена • Происходит постоянный приток свежего воздуха в жилые помещения и вытяжка загрязненного воздуха • Требования: воздухообмен не менее 30 м 3 в час на человека

Вентиляция: теплопотери • Система вентиляции используется для обогрева здания. • Теплообменник нагревает поступающий свежий воздух Système de ventilation

Критерии Пассивного дома – пример холодного климата, новое здание Вентиляция с КПД рекуператора мин. 85% Изоляция: U < 0. 06 – 0. 1 Вт/(м²K) Uокон < 0. 6 Вт/(м²K) без тепловых мостов Забор воздуха Вытяжка Приточка Герметичность : n 50 < 0. 6/ч Энергопотребление на обогрев и охлаждение < 15 к. Втч/м²год Airtightness Общее энергопотребление < 0. 6 /ч < 120 к. Втч/м²год Тепловая нагрузка < 10 Вт/м² Перегрев летом 10 % Тройной стеклопакет Ug < 0. 6 вт/(м²K) g = 50 - 55 %

Экономические аспекты Окупаемость пассивных зданий в Европе: • В Западной Европе расходы на отопление в пассивном доме снижены по сравнению с новостройками в 5 -8 раз (8 раз при наличии солнечных коллекторов), а по сравнению со старыми зданиями более чем в 15 раз. • Использование более качественных компонентов, удорожание строительства Мультикофортного дома составляет в Западной Европе 8 -15%. Но в связи с увеличением роста строительства пассивных домов и ужесточением строительных норм намечена тенденция на снижение этого различия. • Использование маломощного оборудования • Государственная поддержка, более дешевые кредиты на строительство, тарифное регулирование. Page 26

Проекты 2011 – 2013 гг

Швеция: Многоквартирный каркасно - щитовой дом Steinhausen

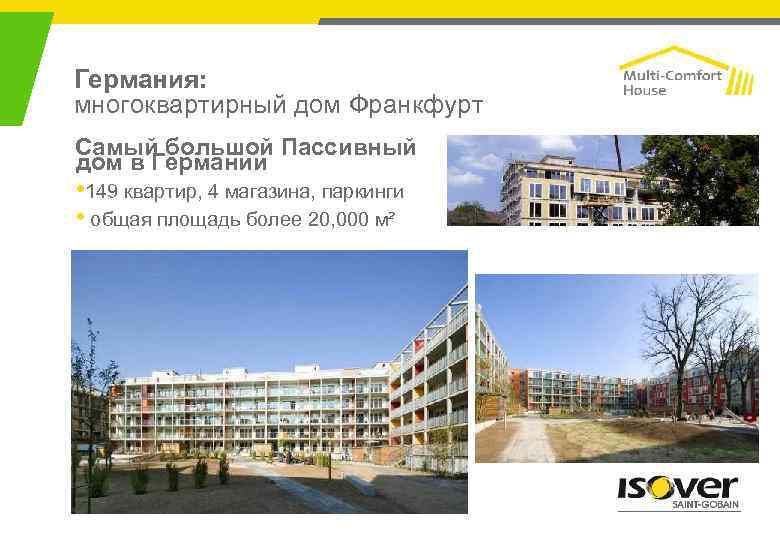

Германия: многоквартирный дом Франкфурт Самый большой Пассивный дом в Германии • 149 квартир, 4 магазина, паркинги • общая площадь более 20, 000 м²

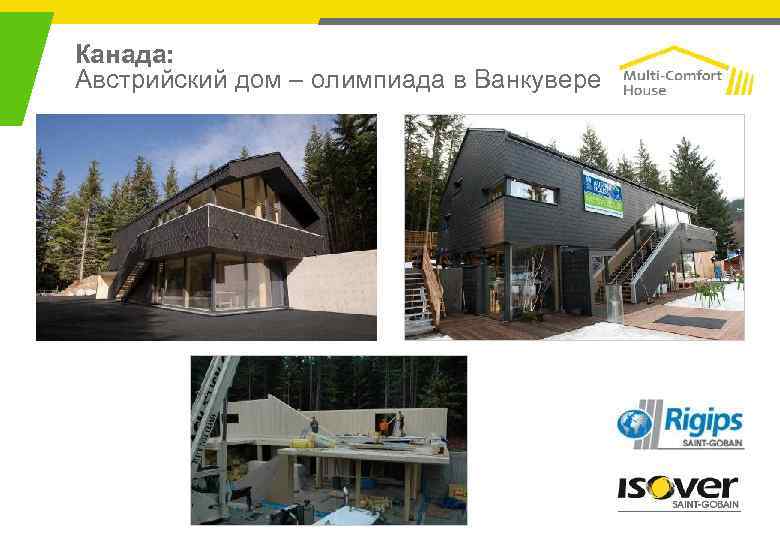

Канада: Австрийский дом – олимпиада в Ванкувере

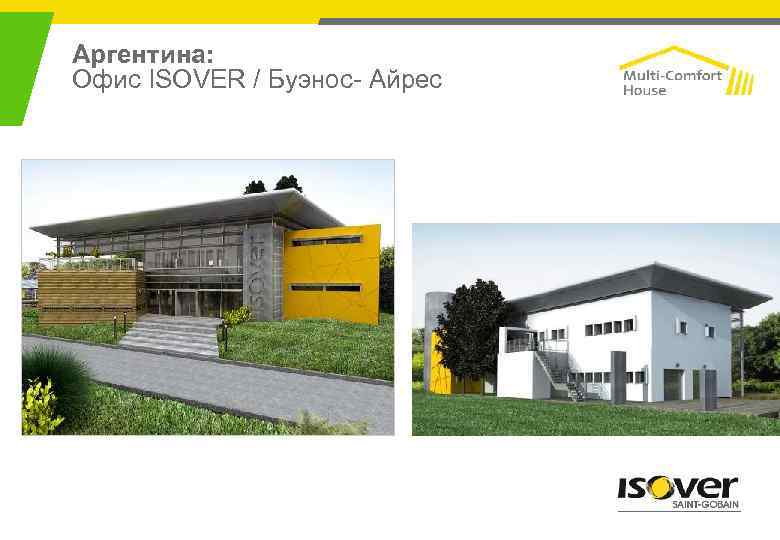

Аргентина: Офис ISOVER / Буэнос- Айрес

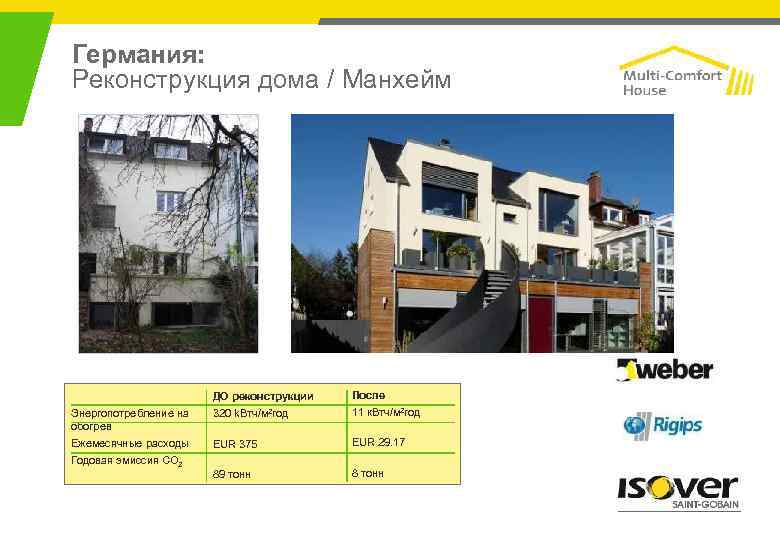

Германия: Реконструкция дома / Манхейм ДО реконструкции После Энергопотребление на обогрев 320 k. Втч/м 2 год 11 к. Втч/м 2 год Ежемесячные расходы EUR 375 EUR 29. 17 89 тонн 8 тонн Годовая эмиссия CO 2

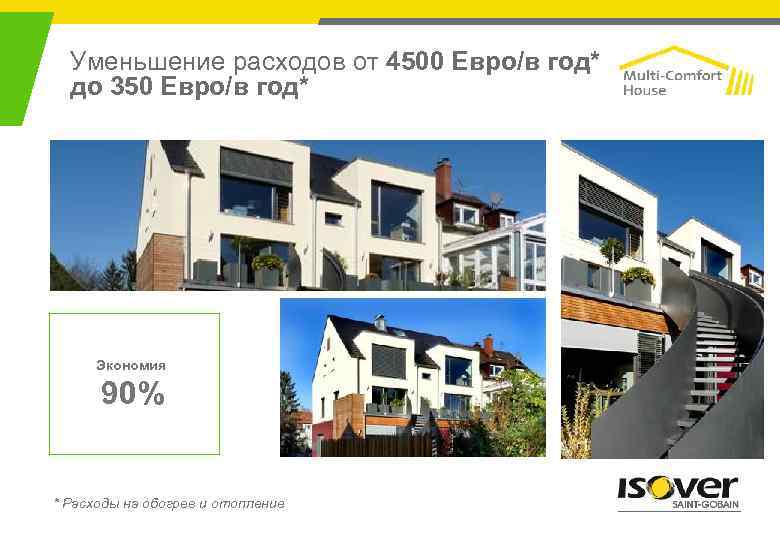

Уменьшение расходов от 4500 Евро/в год* до 350 Евро/в год* Экономия 90% * Расходы на обогрев и отопление

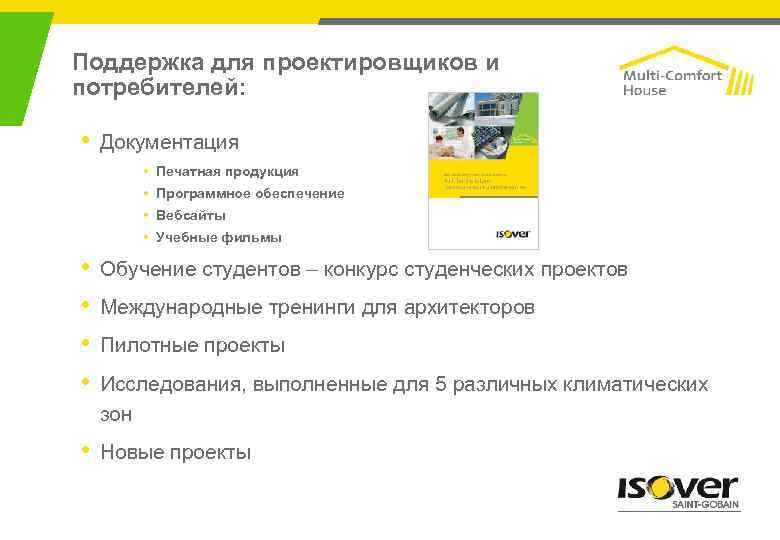

Поддержка для проектировщиков и потребителей: • Документация • Печатная продукция • Программное обеспечение • Вебсайты • Учебные фильмы • • Обучение студентов – конкурс студенческих проектов • Новые проекты Международные тренинги для архитекторов Пилотные проекты Исследования, выполненные для 5 различных климатических зон

Программное обеспечение Multi-Comfort House Designer • Программа для расчета + узлы Узлы пассивного дома • Веб-сайт с узлами Акустическая студия • Веб – приложение для анализа с точки зрения акустики различных компонентов здания

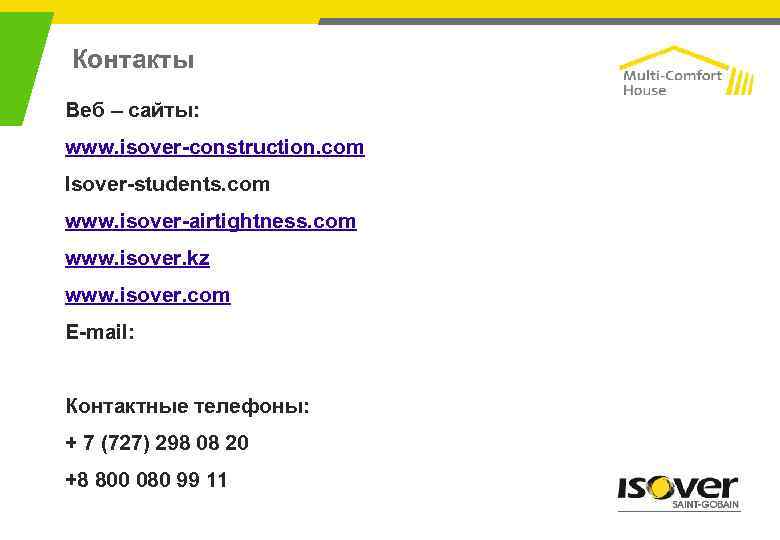

Контакты Веб – сайты: www. isover-construction. com Isover-students. com www. isover-airtightness. com www. isover. kz www. isover. com E-mail: Контактные телефоны: + 7 (727) 298 08 20 +8 800 080 99 11

Спасибо за внимание, вопросы?
