Пассивные решения FTTH Kazcentrelectroprovod Казцентрэлектропровод Общие понятия

Пассивные решения FTTH «Kazcentrelectroprovod» (Казцентрэлектропровод)

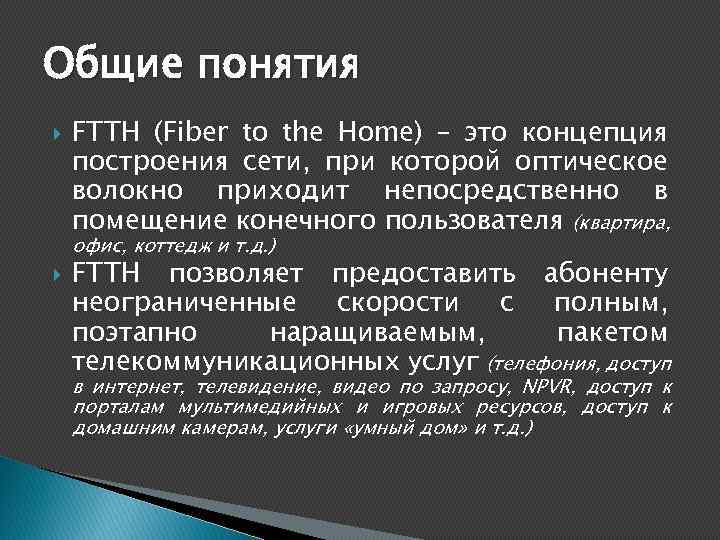

Общие понятия FTTH (Fiber to the Home) – это концепция построения сети, при которой оптическое волокно приходит непосредственно в помещение конечного пользователя (квартира, офис, коттедж и т. д. ) FTTH позволяет предоставить абоненту неограниченные скорости с полным, поэтапно наращиваемым, пакетом телекоммуникационных услуг (телефония, доступ в интернет, телевидение, видео по запросу, NPVR, доступ к порталам мультимедийных и игровых ресурсов, доступ к домашним камерам, услуги «умный дом» и т. д. )

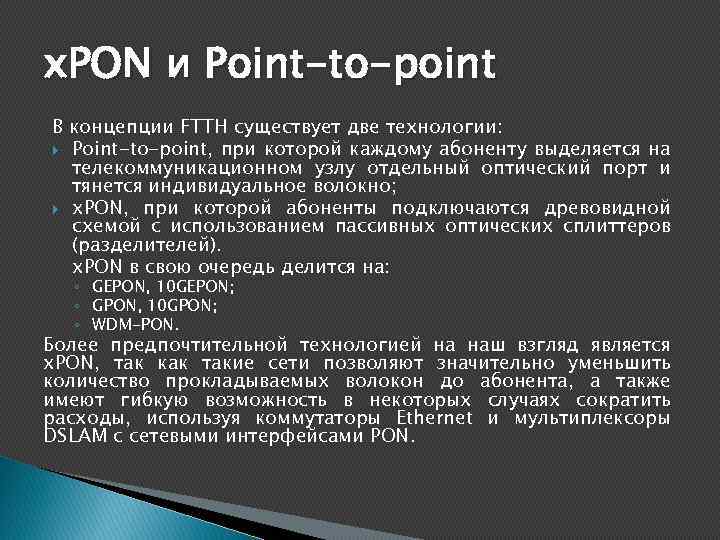

x. PON и Point-to-point В концепции FTTH существует две технологии: Point-to-point, при которой каждому абоненту выделяется на телекоммуникационном узлу отдельный оптический порт и тянется индивидуальное волокно; x. PON, при которой абоненты подключаются древовидной схемой с использованием пассивных оптических сплиттеров (разделителей). x. PON в свою очередь делится на: ◦ GEPON, 10 GEPON; ◦ GPON, 10 GPON; ◦ WDM-PON. Более предпочтительной технологией на наш взгляд является x. PON, так как такие сети позволяют значительно уменьшить количество прокладываемых волокон до абонента, а также имеют гибкую возможность в некоторых случаях сократить расходы, используя коммутаторы Ethernet и мультиплексоры DSLAM с сетевыми интерфейсами PON.

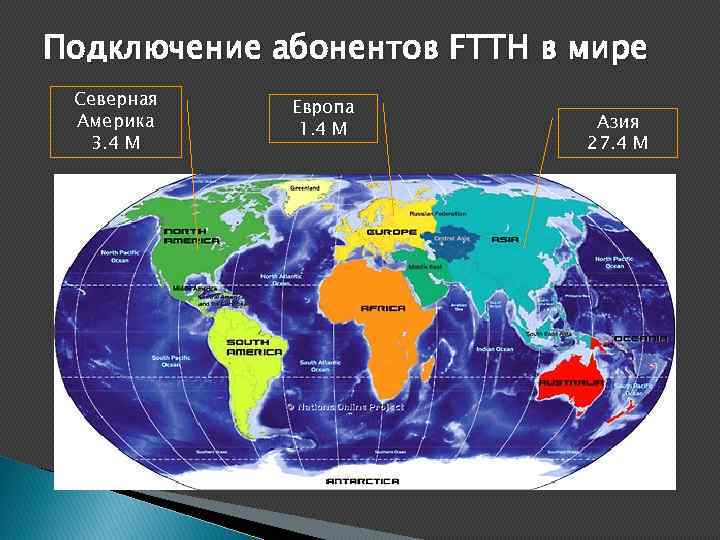

Подключение абонентов FTTH в мире Северная Америка 3. 4 M Европа 1. 4 M Азия 27. 4 M

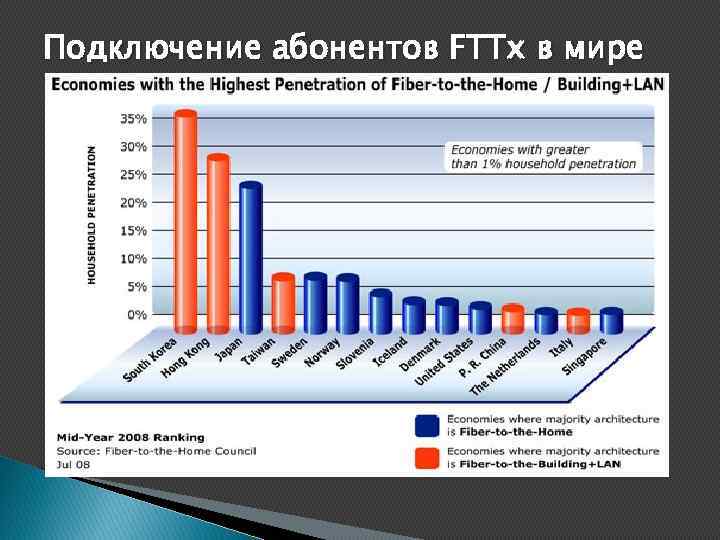

Подключение абонентов FTTx в мире

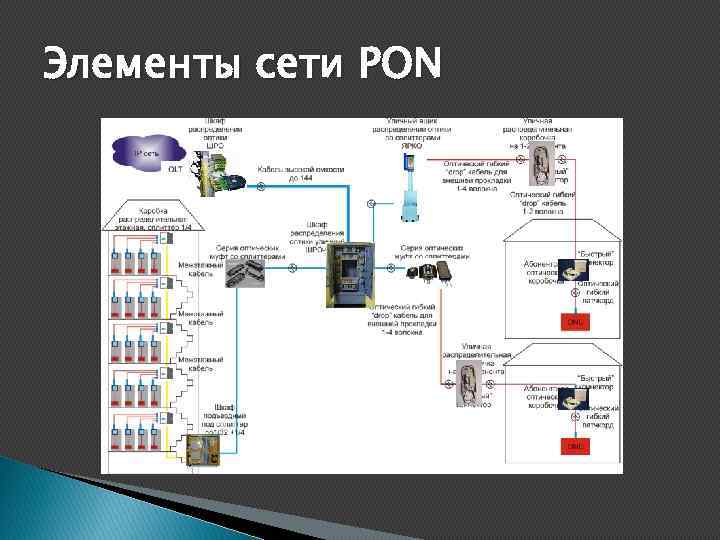

Элементы сети PON

Специфика местности Подключение коттеджных поселков Подключение пятиэатжных коробок Подключение высотных зданий

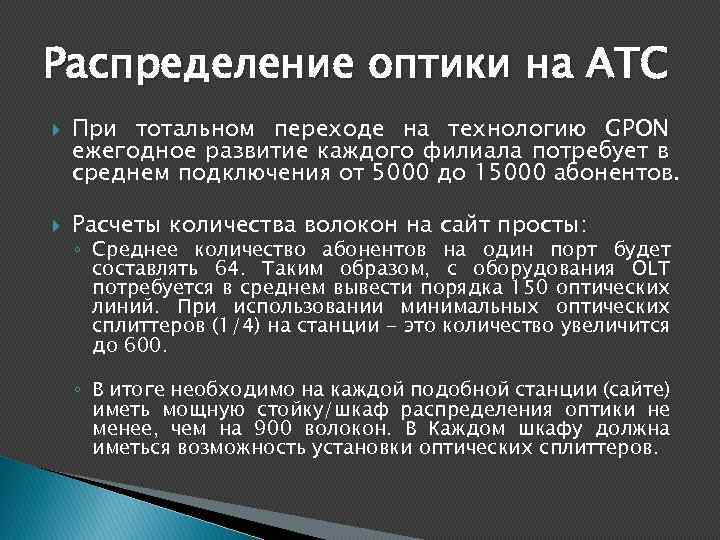

Распределение оптики на АТС При тотальном переходе на технологию GPON ежегодное развитие каждого филиала потребует в среднем подключения от 5000 до 15000 абонентов. Расчеты количества волокон на сайт просты: ◦ Среднее количество абонентов на один порт будет составлять 64. Таким образом, с оборудования OLT потребуется в среднем вывести порядка 150 оптических линий. При использовании минимальных оптических сплиттеров (1/4) на станции - это количество увеличится до 600. ◦ В итоге необходимо на каждой подобной станции (сайте) иметь мощную стойку/шкаф распределения оптики не менее, чем на 900 волокон. В Каждом шкафу должна иметься возможность установки оптических сплиттеров.

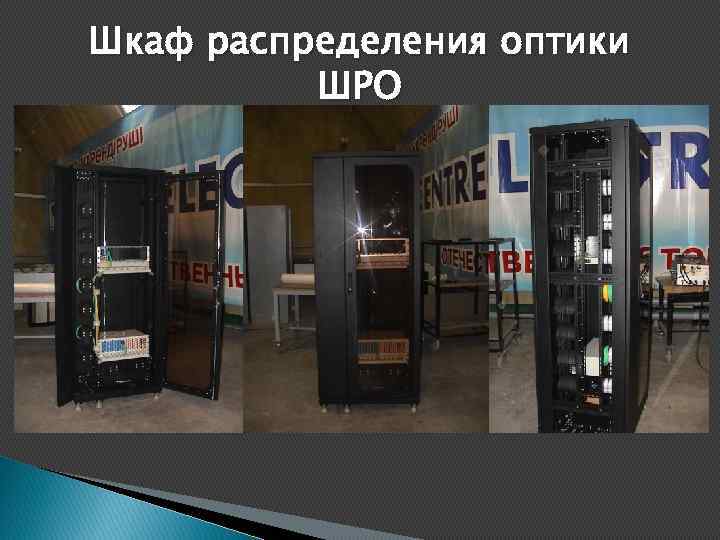

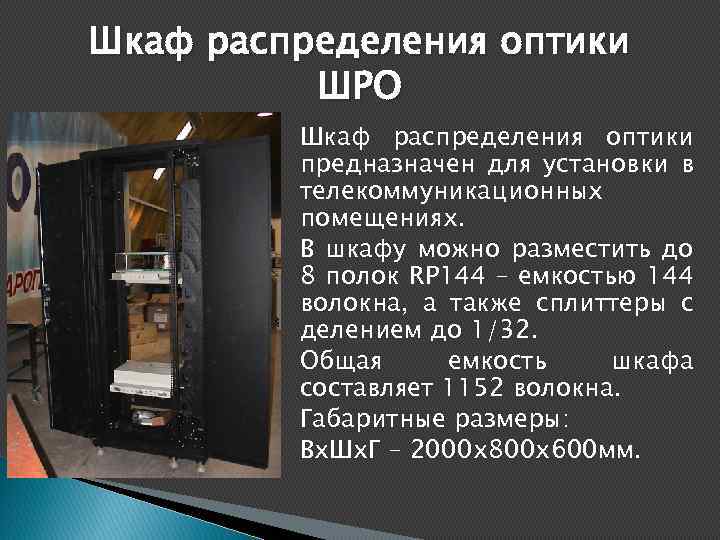

Шкаф распределения оптики ШРО Шкаф распределения оптики предназначен для установки в телекоммуникационных помещениях. В шкафу можно разместить до 8 полок RP 144 – емкостью 144 волокна, а также сплиттеры с делением до 1/32. Общая емкость шкафа составляет 1152 волокна. Габаритные размеры: Вх. Шх. Г – 2000 х800 х600 мм.

Шкаф распределения оптики ШРО

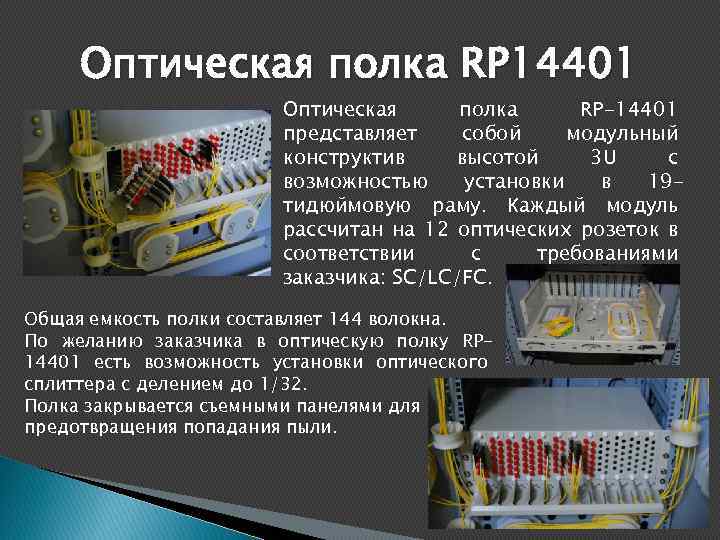

Оптическая полка RP 14401 Оптическая полка RP-14401 представляет собой модульный конструктив высотой 3 U с возможностью установки в 19 тидюймовую раму. Каждый модуль рассчитан на 12 оптических розеток в соответствии с требованиями заказчика: SC/LC/FC. Общая емкость полки составляет 144 волокна. По желанию заказчика в оптическую полку RP 14401 есть возможность установки оптического сплиттера с делением до 1/32. Полка закрывается съемными панелями для предотвращения попадания пыли.

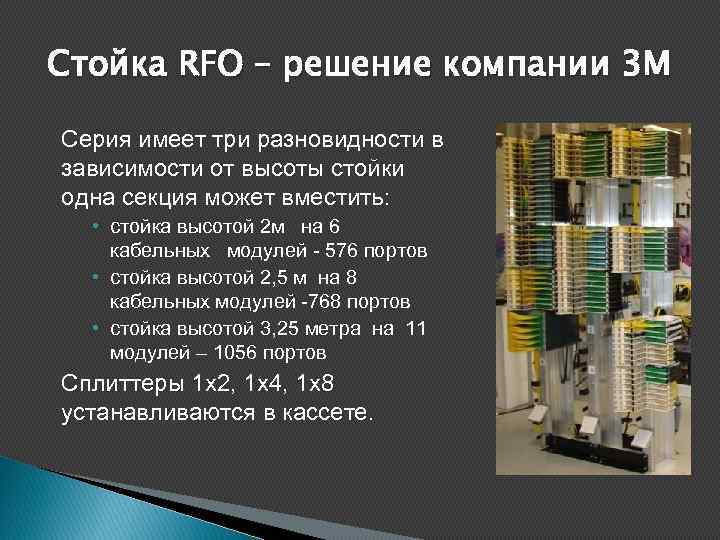

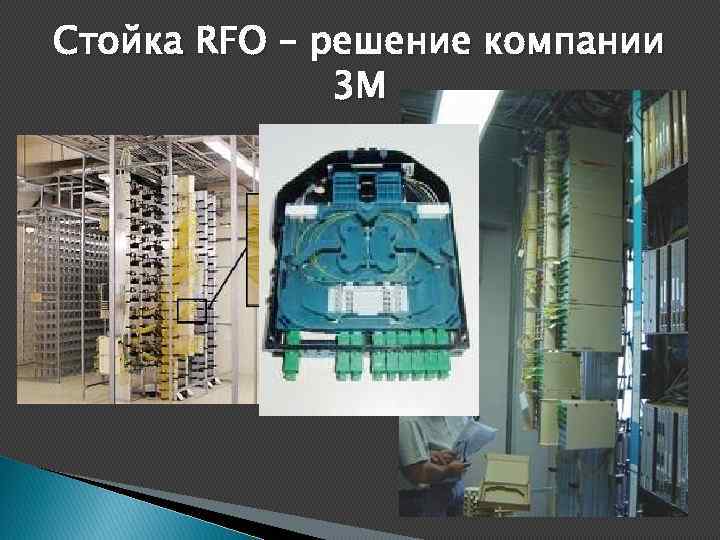

Стойка RFO – решение компании 3 M Серия имеет три разновидности в зависимости от высоты стойки одна секция может вместить: • стойка высотой 2 м на 6 кабельных модулей - 576 портов • стойка высотой 2, 5 м на 8 кабельных модулей -768 портов • стойка высотой 3, 25 метра на 11 модулей – 1056 портов Сплиттеры 1 х2, 1 х4, 1 х8 устанавливаются в кассете.

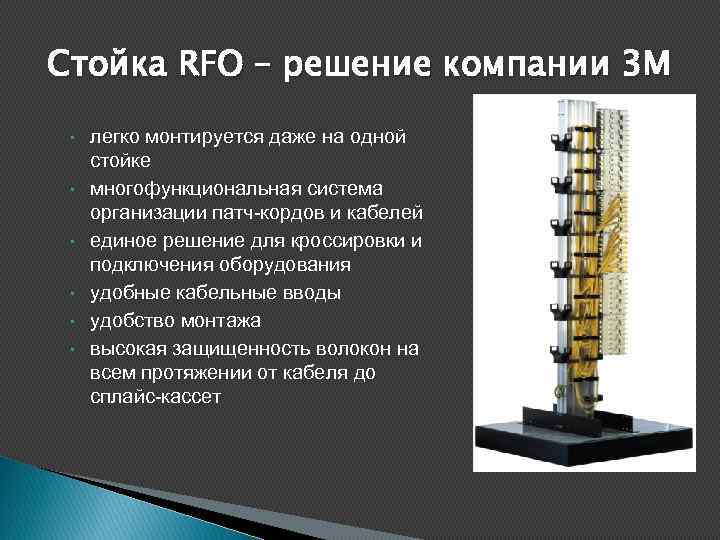

Стойка RFO – решение компании 3 M • • • легко монтируется даже на одной стойке многофункциональная система организации патч-кордов и кабелей единое решение для кроссировки и подключения оборудования удобные кабельные вводы удобство монтажа высокая защищенность волокон на всем протяжении от кабеля до сплайс-кассет

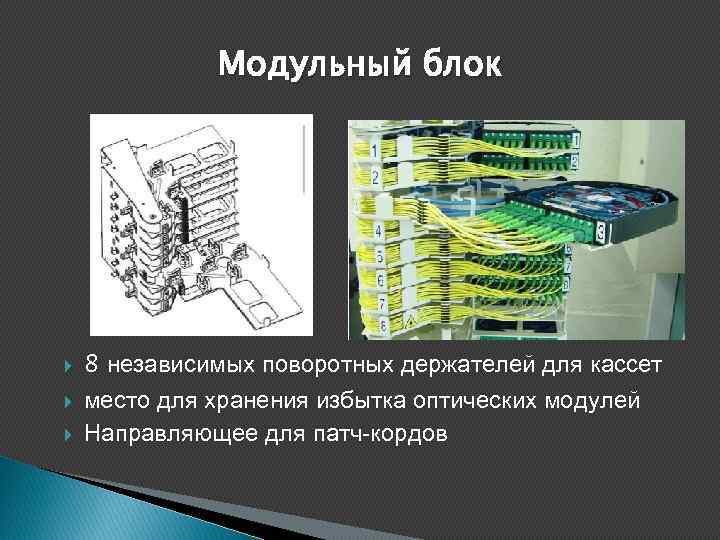

Модульный блок 8 независимых поворотных держателей для кассет место для хранения избытка оптических модулей Направляющее для патч-кордов

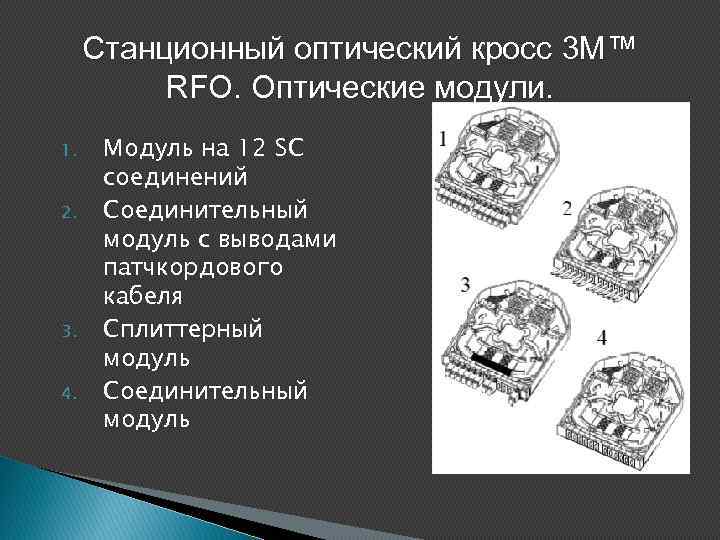

Станционный оптический кросс 3 М™ RFO. Оптические модули. 1. 2. 3. 4. Модуль на 12 SC соединений Соединительный модуль с выводами патчкордового кабеля Сплиттерный модуль Соединительный модуль

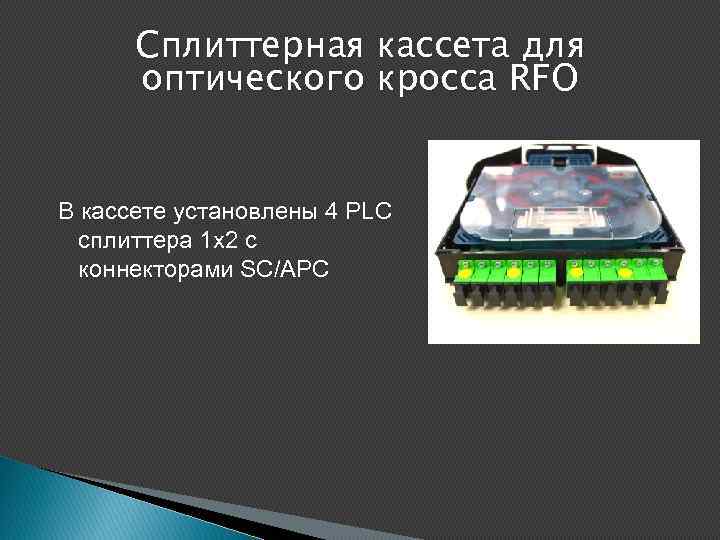

Сплиттерная кассета для оптического кросса RFO В кассете установлены 4 PLC сплиттера 1 х2 с коннекторами SC/APC

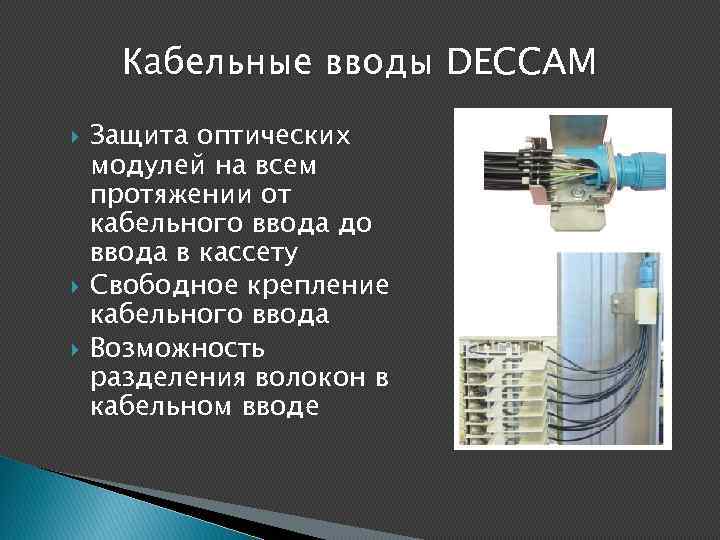

Кабельные вводы DECCAM Защита оптических модулей на всем протяжении от кабельного ввода до ввода в кассету Свободное крепление кабельного ввода Возможность разделения волокон в кабельном вводе

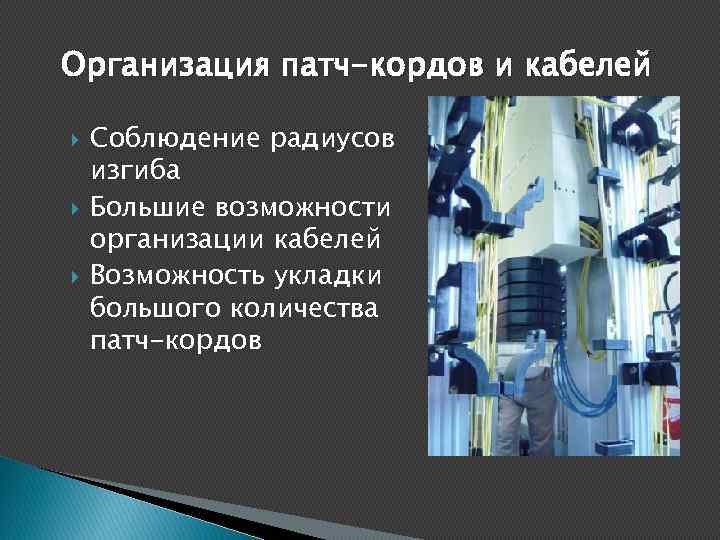

Организация патч-кордов и кабелей Соблюдение радиусов изгиба Большие возможности организации кабелей Возможность укладки большого количества патч-кордов

Стойка RFO – решение компании 3 M

Магистральное распределение оптики В связи с резким увеличением оптических линий, которые пойдут от станции в жилые районы, будет крайне не эффективно прокладывать оптические кабели малой емкости. Принцип построения оптического линейного хозяйства не будет особо отличаться от медного распределения, где в качестве магистральных кабелей использовались ТПП 600 х2, 400 х2, которые в свою очередь оконечивались на шкафах ШР. В случае с оптикой потребуются оптические кабели емкостью 96/128/144 волокон, которые будут расключаться на уличных шкафах распределения оптики емкостью не менее 300 волокон.

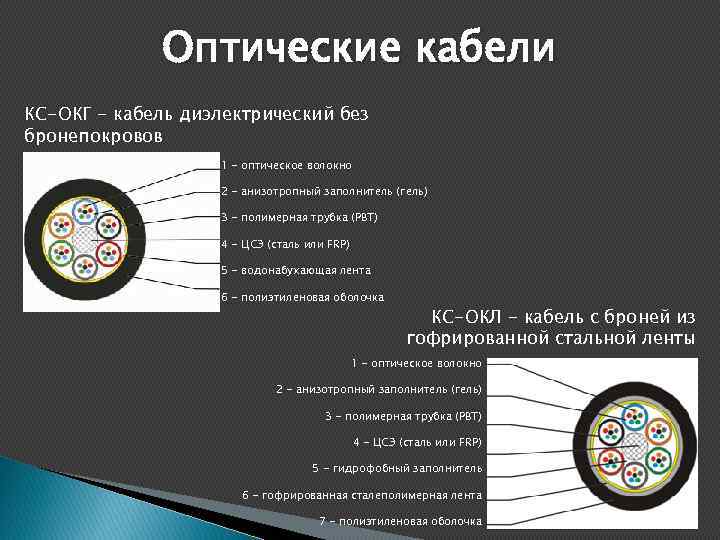

Оптические кабели КС-ОКГ - кабель диэлектрический без бронепокровов 1 - оптическое волокно 2 - анизотропный заполнитель (гель) 3 - полимерная трубка (РВТ) 4 - ЦСЭ (сталь или FRP) 5 - водонабухающая лента 6 - полиэтиленовая оболочка КС-ОКЛ - кабель с броней из гофрированной стальной ленты 1 - оптическое волокно 2 - анизотропный заполнитель (гель) 3 - полимерная трубка (РВТ) 4 - ЦСЭ (сталь или FRP) 5 - гидрофобный заполнитель 6 - гофрированная сталеполимерная лента 7 - полиэтиленовая оболочка

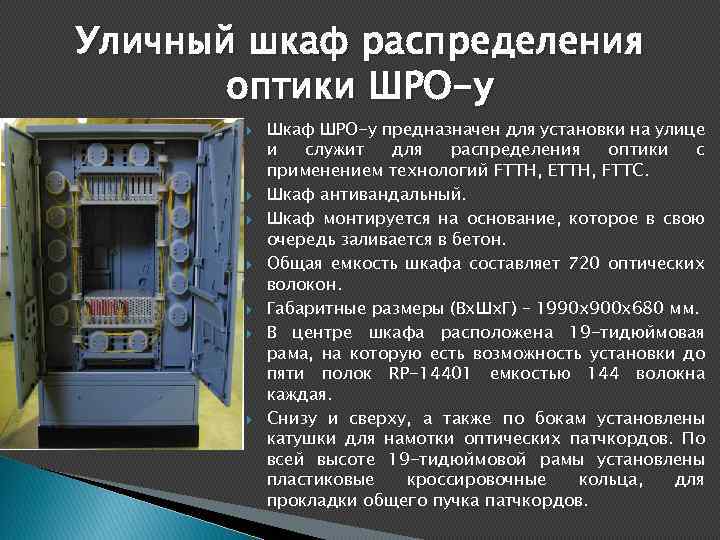

Уличный шкаф распределения оптики ШРО-у Шкаф ШРО-у предназначен для установки на улице и служит для распределения оптики с применением технологий FTTH, ETTH, FTTC. Шкаф антивандальный. Шкаф монтируется на основание, которое в свою очередь заливается в бетон. Общая емкость шкафа составляет 720 оптических волокон. Габаритные размеры (Вх. Шх. Г) – 1990 х900 х680 мм. В центре шкафа расположена 19 -тидюймовая рама, на которую есть возможность установки до пяти полок RP-14401 емкостью 144 волокна каждая. Снизу и сверху, а также по бокам установлены катушки для намотки оптических патчкордов. По всей высоте 19 -тидюймовой рамы установлены пластиковые кроссировочные кольца, для прокладки общего пучка патчкордов.

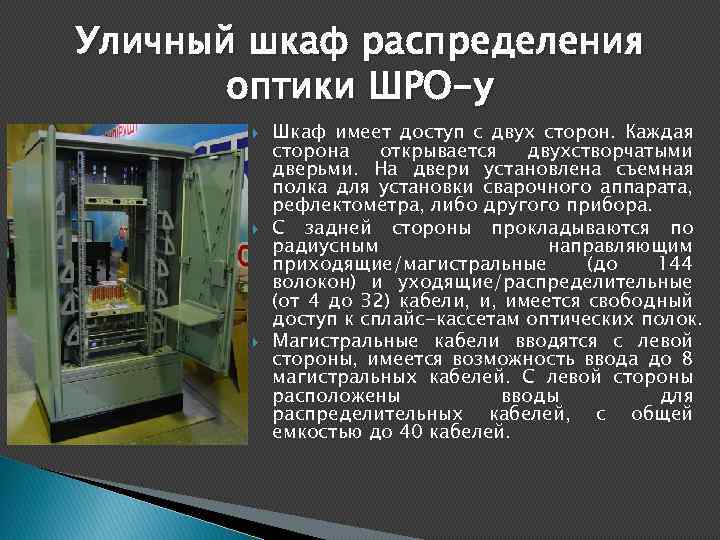

Уличный шкаф распределения оптики ШРО-у Шкаф имеет доступ с двух сторон. Каждая сторона открывается двухстворчатыми дверьми. На двери установлена съемная полка для установки сварочного аппарата, рефлектометра, либо другого прибора. С задней стороны прокладываются по радиусным направляющим приходящие/магистральные (до 144 волокон) и уходящие/распределительные (от 4 до 32) кабели, и, имеется свободный доступ к сплайс-кассетам оптических полок. Магистральные кабели вводятся с левой стороны, имеется возможность ввода до 8 магистральных кабелей. С левой стороны расположены вводы для распределительных кабелей, с общей емкостью до 40 кабелей.

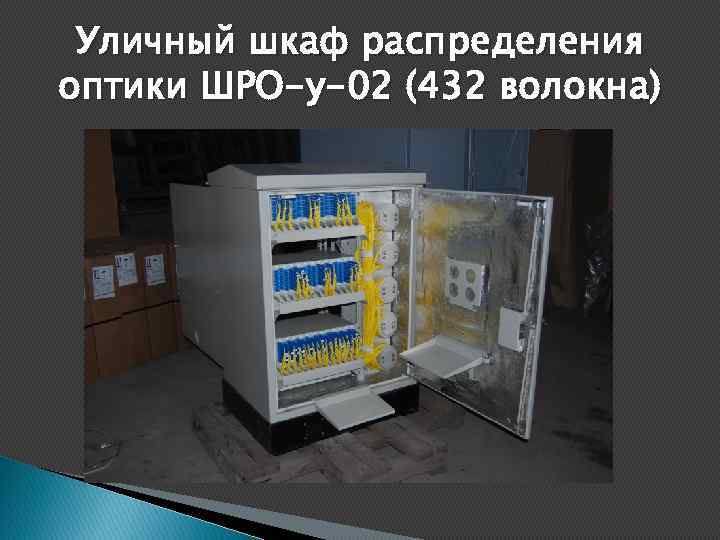

Уличный шкаф распределения оптики ШРО-у-02 (432 волокна)

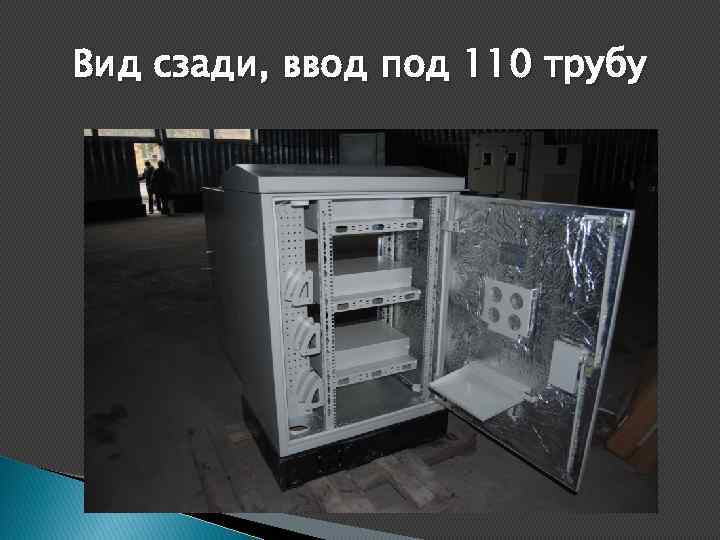

Вид сзади, ввод под 110 трубу

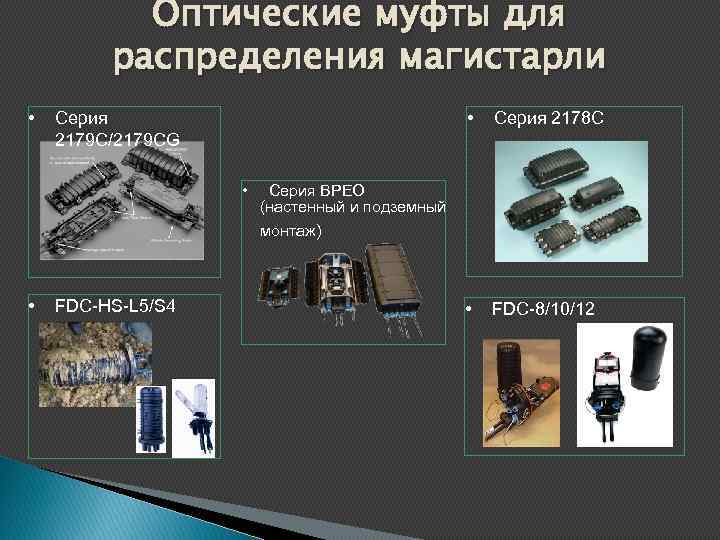

Оптические муфты для распределения магистарли • • Серия 2179 C/2179 CG • Серия 2178 C • FDC-8/10/12 Серия BPEO (настенный и подземный монтаж) • FDC-HS-L 5/S 4

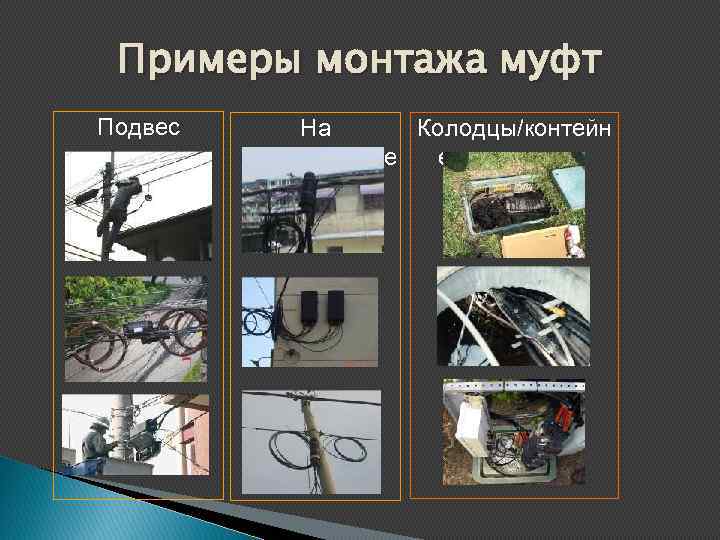

Примеры монтажа муфт Подвес На Колодцы/контейн опоре/стене еры

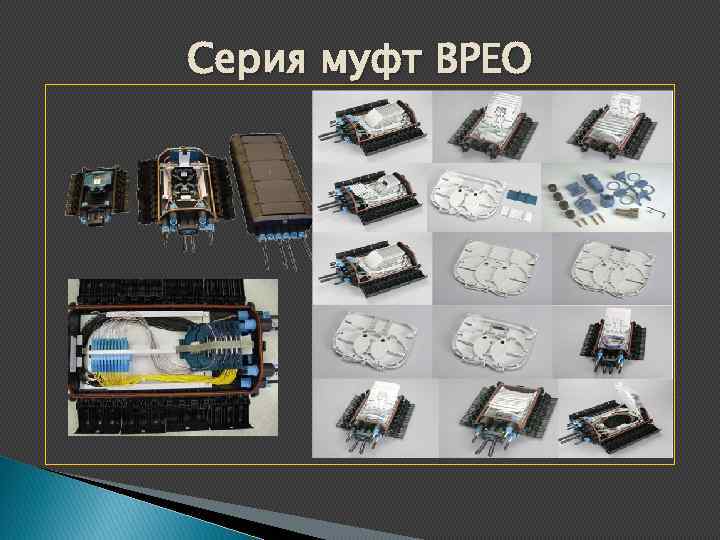

Серия муфт BPEO

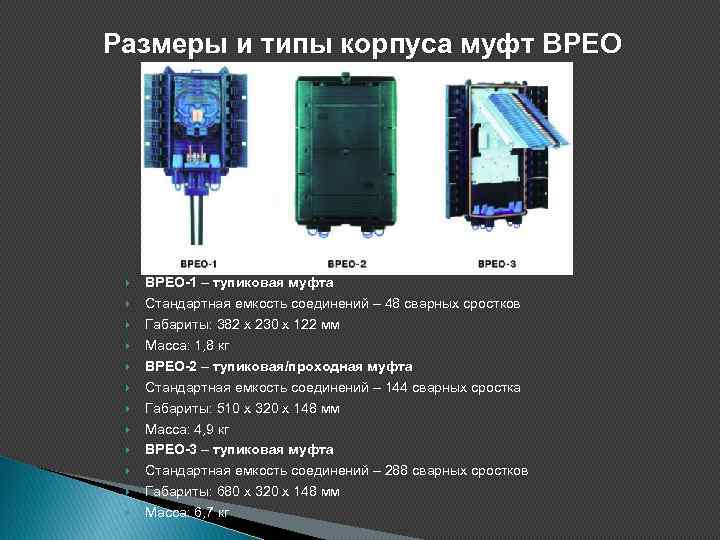

Размеры и типы корпуса муфт BPEO BPEO-1 – тупиковая муфта Стандартная емкость соединений – 48 сварных сростков Габариты: 382 x 230 x 122 мм Масса: 1, 8 кг BPEO-2 – тупиковая/проходная муфта Стандартная емкость соединений – 144 сварных сростка Габариты: 510 x 320 x 148 мм Масса: 4, 9 кг BPEO-3 – тупиковая муфта Стандартная емкость соединений – 288 сварных сростков Габариты: 680 x 320 x 148 мм Масса: 6, 7 кг

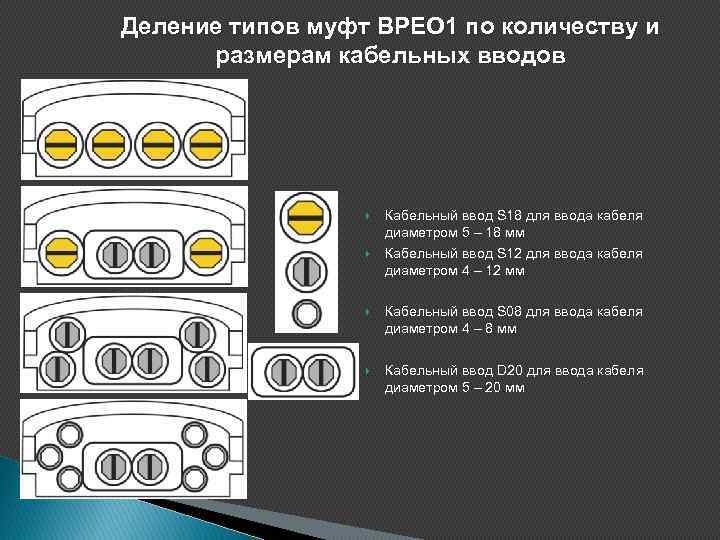

Деление типов муфт BPEO 1 по количеству и размерам кабельных вводов Кабельный ввод S 18 для ввода кабеля диаметром 5 – 18 мм Кабельный ввод S 12 для ввода кабеля диаметром 4 – 12 мм Кабельный ввод S 08 для ввода кабеля диаметром 4 – 8 мм Кабельный ввод D 20 для ввода кабеля диаметром 5 – 20 мм

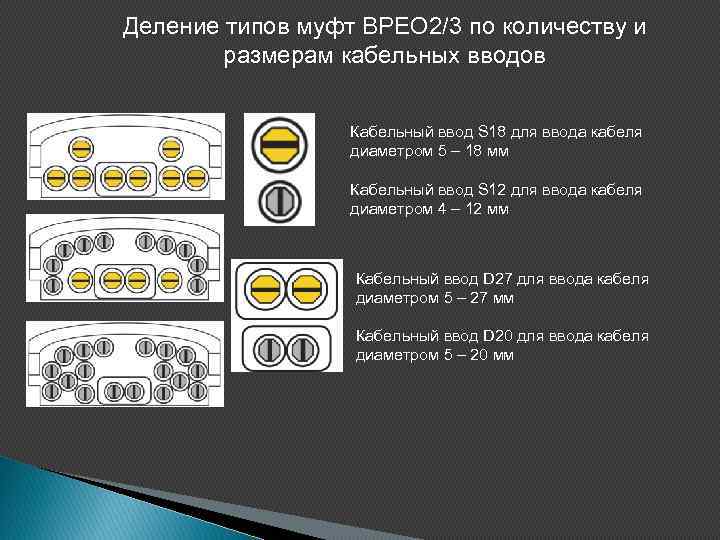

Деление типов муфт BPEO 2/3 по количеству и размерам кабельных вводов Кабельный ввод S 18 для ввода кабеля диаметром 5 – 18 мм Кабельный ввод S 12 для ввода кабеля диаметром 4 – 12 мм Кабельный ввод D 27 для ввода кабеля диаметром 5 – 27 мм Кабельный ввод D 20 для ввода кабеля диаметром 5 – 20 мм

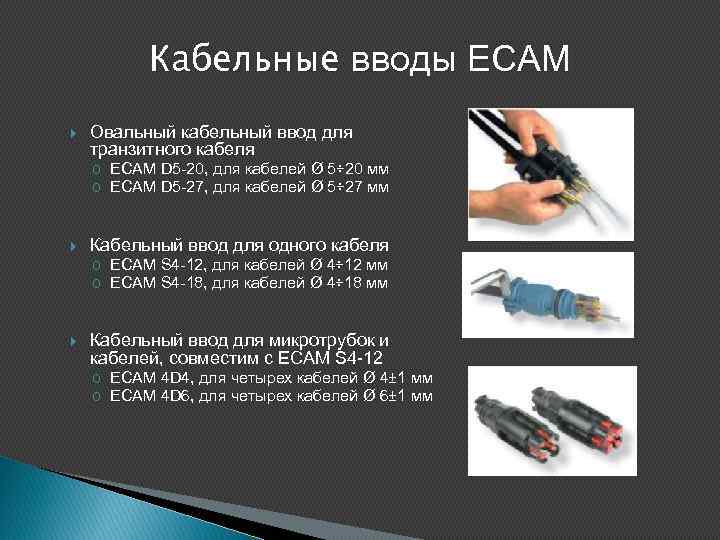

Кабельные вводы ECAМ Овальный кабельный ввод для транзитного кабеля o ECAM D 5 -20, для кабелей Ø 5÷ 20 мм o ECAM D 5 -27, для кабелей Ø 5÷ 27 мм Кабельный ввод для одного кабеля o ECAM S 4 -12, для кабелей Ø 4÷ 12 мм o ECAM S 4 -18, для кабелей Ø 4÷ 18 мм Кабельный ввод для микротрубок и кабелей, совместим с ECAM S 4 -12 o ECAM 4 D 4, для четырех кабелей Ø 4± 1 мм o ECAM 4 D 6, для четырех кабелей Ø 6± 1 мм

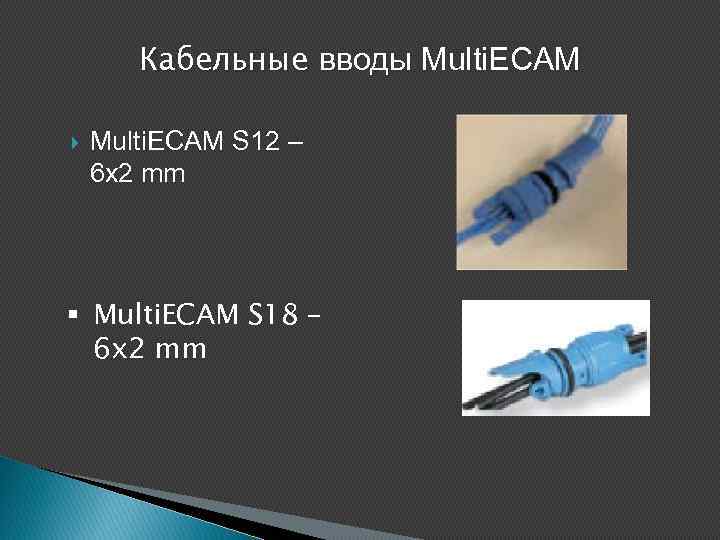

Кабельные вводы Multi. ECAM S 12 – 6 x 2 mm § Multi. ECAM S 18 – 6 x 2 mm

Сплайс кассеты с возможностью установки оптического сплиттера Кассета 10 мм – 12 сварных соединений (укладываются в два слоя) Кассета 10 мм – 10 Fibrlok 4 x 4 (укладываются в два слоя)

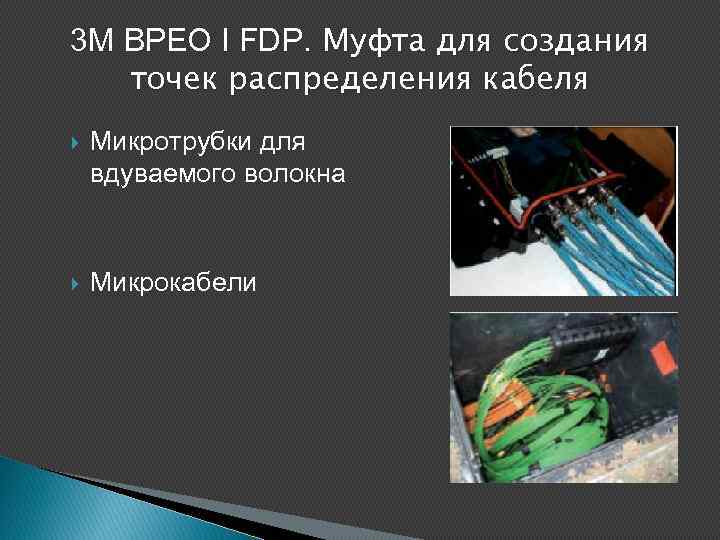

3 M BPEO I FDP. Муфта для создания точек распределения кабеля Микротрубки для вдуваемого волокна Микрокабели

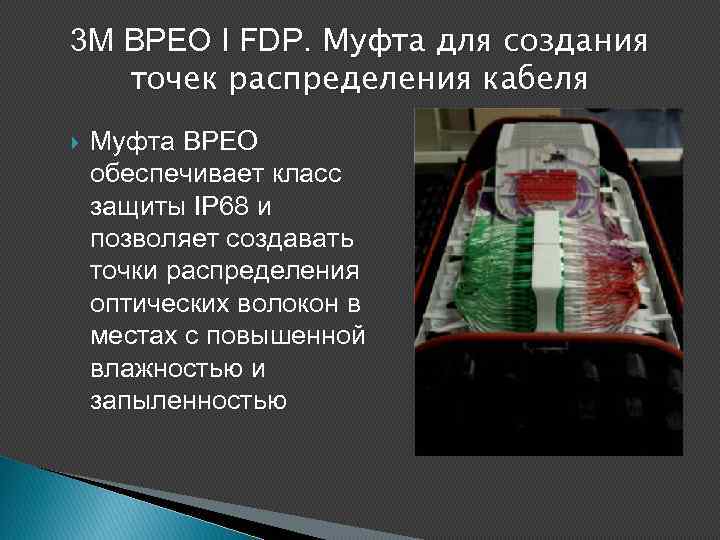

3 M BPEO I FDP. Муфта для создания точек распределения кабеля Муфта BPEO обеспечивает класс защиты IP 68 и позволяет создавать точки распределения оптических волокон в местах с повышенной влажностью и запыленностью

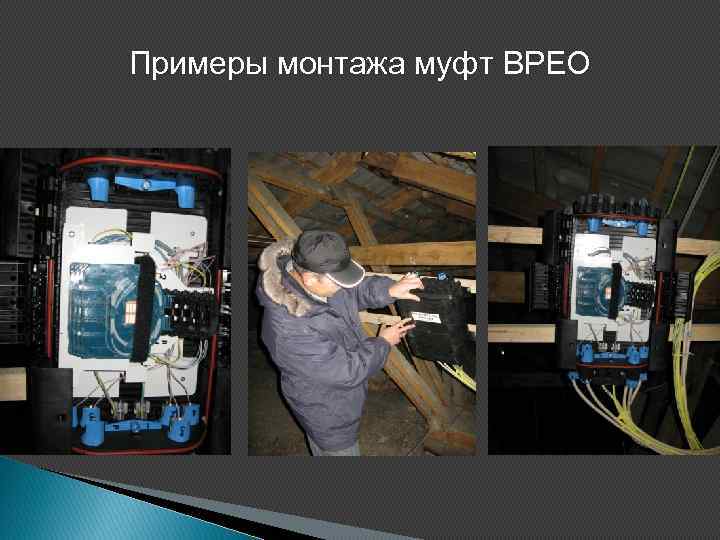

Примеры монтажа муфт BPEO

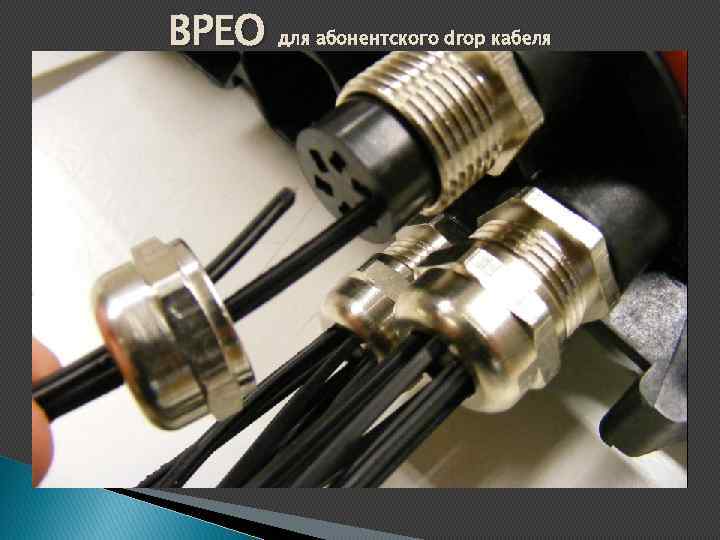

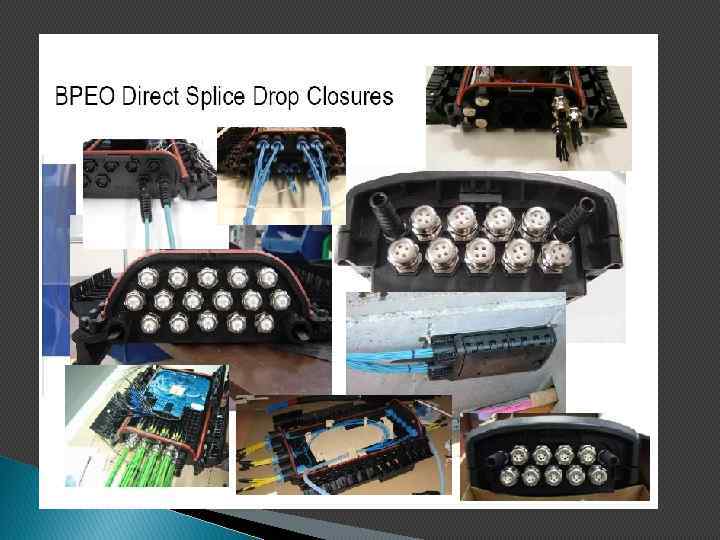

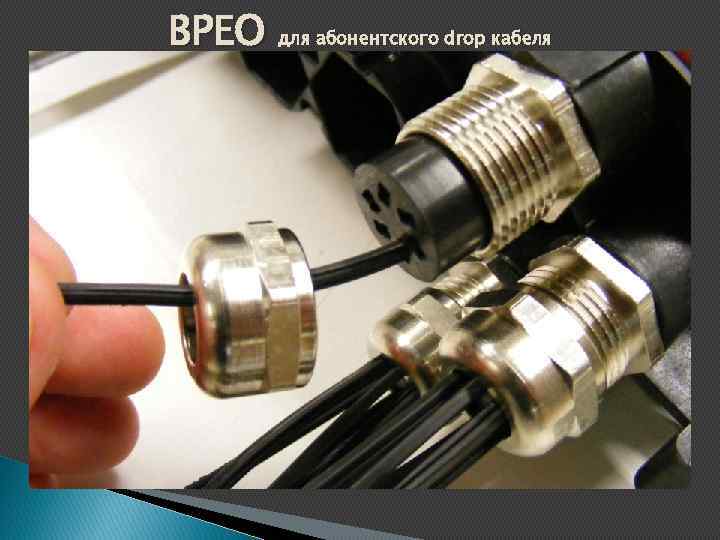

BPEO для абонентского drop кабеля

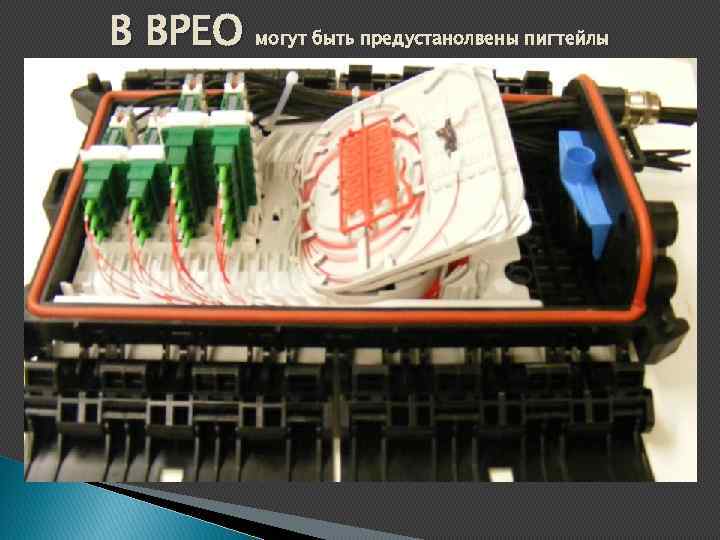

В BPEO могут быть предустанолвены пигтейлы

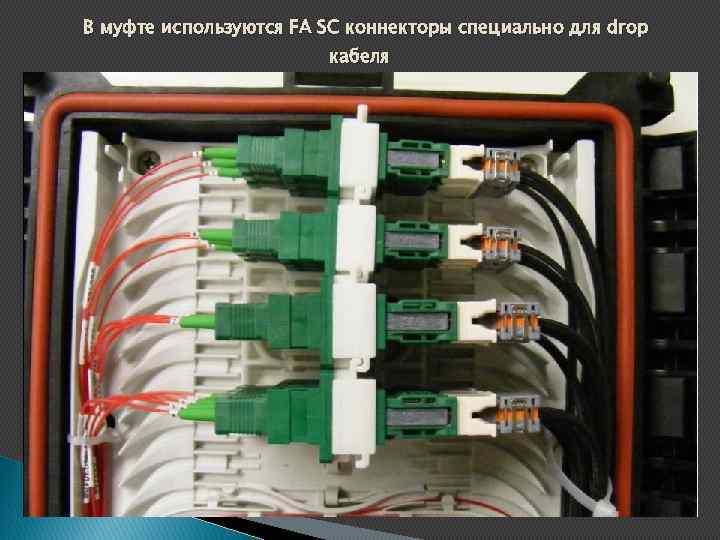

В муфте используются FA SC коннекторы специально для drop кабеля

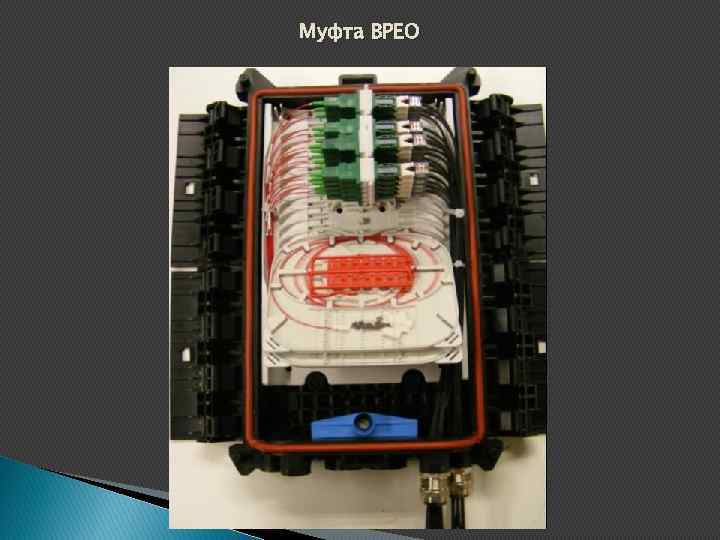

Муфта BPEO

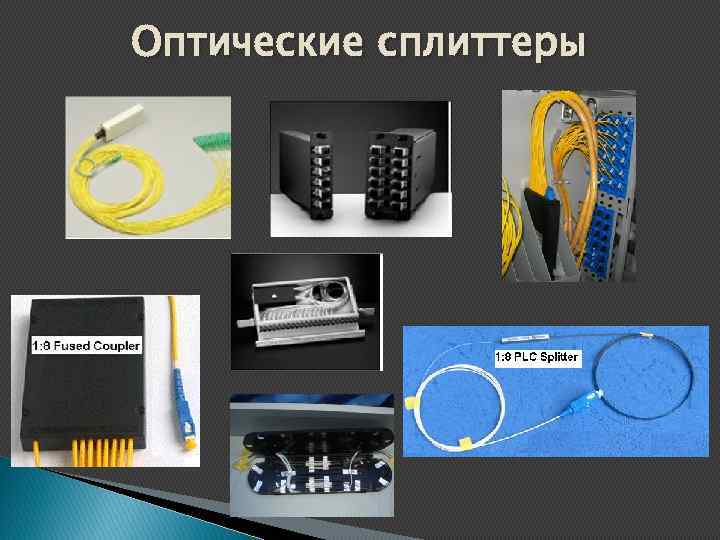

Оптические сплиттеры

Где могут быть установлены? 1. На телекоммуникационном узлу связи 1. В 19 -тидюймовой стойке, шкафу 2. В специализированном ODF 2. На улице 1. В муфте 2. В уличном шкафу, боксе 3. Внутри конечного здания 1. Во внутриподъездном шкафу, боксе 2. В этажной коробке 3. В специализированном корпусе в любом мест

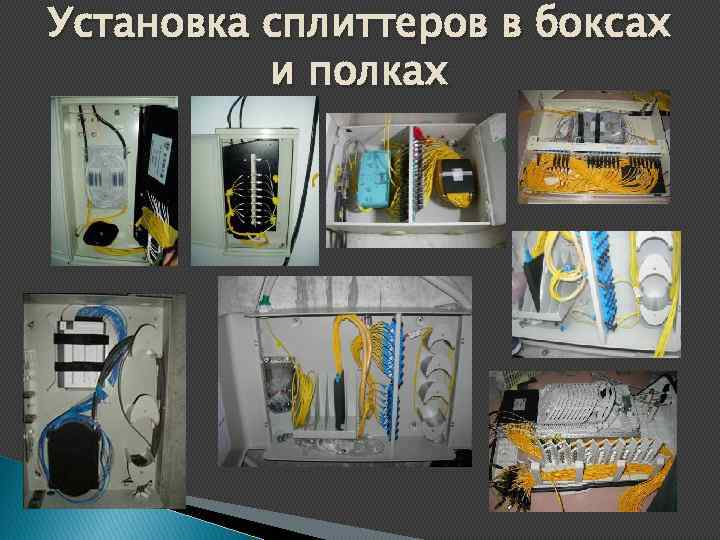

Установка сплиттеров в боксах и полках

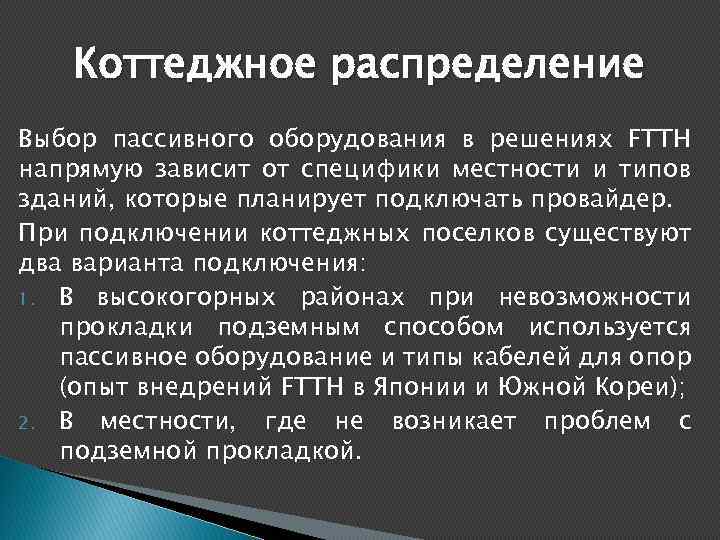

Коттеджное распределение Выбор пассивного оборудования в решениях FTTH напрямую зависит от специфики местности и типов зданий, которые планирует подключать провайдер. При подключении коттеджных поселков существуют два варианта подключения: 1. В высокогорных районах при невозможности прокладки подземным способом используется пассивное оборудование и типы кабелей для опор (опыт внедрений FTTH в Японии и Южной Кореи); 2. В местности, где не возникает проблем с подземной прокладкой.

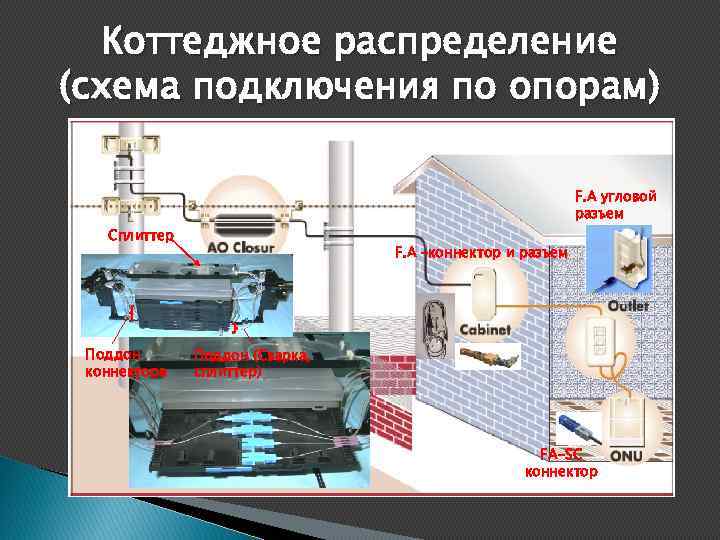

Коттеджное распределение (схема подключения по опорам) F. A угловой разъем Сплиттер Поддон коннектора F. A –коннектор и разъем Поддон (Сварка, сплиттер) FA-SC коннектор

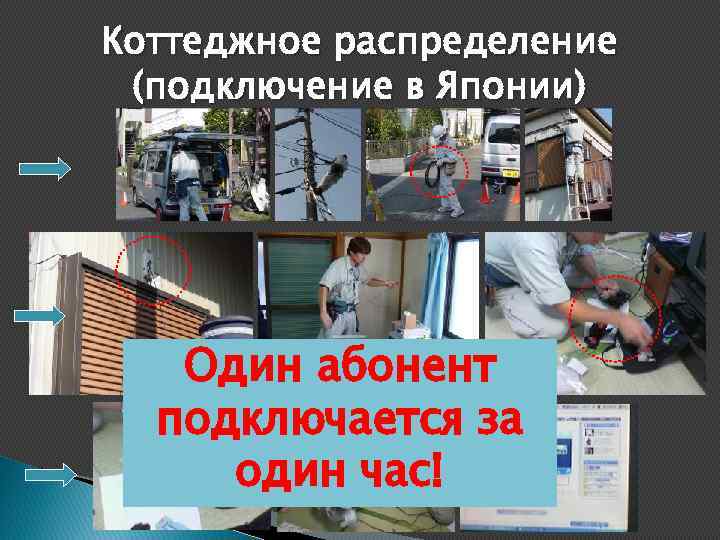

Коттеджное распределение (подключение в Японии) Один абонент подключается за один час!

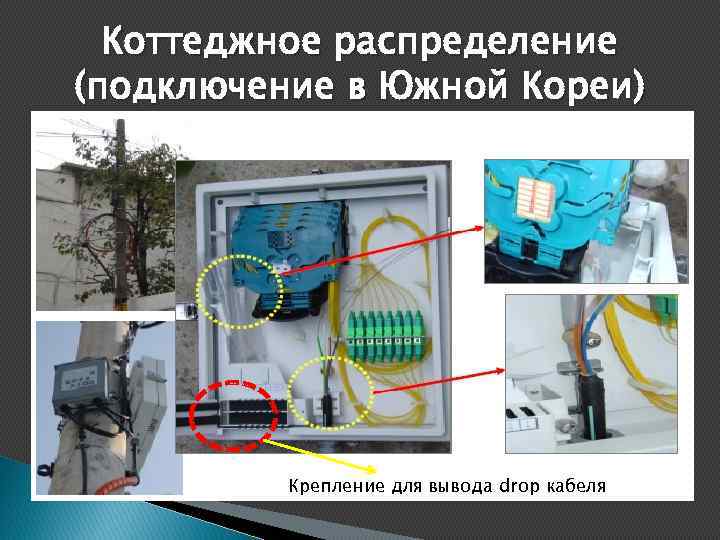

Коттеджное распределение (подключение в Южной Кореи) Крепление для вывода drop кабеля

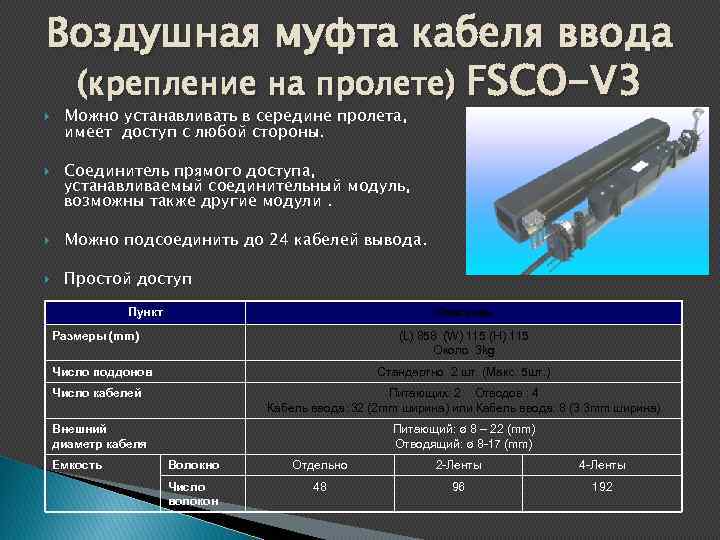

Воздушная муфта кабеля ввода (крепление на пролете) FSCO-V 3 Можно устанавливать в середине пролета, имеет доступ с любой стороны. Соединитель прямого доступа, устанавливаемый соединительный модуль, возможны также другие модули. Можно подсоединить до 24 кабелей вывода. Простой доступ Пункт Описание Размеры (mm) (L) 858 (W) 115 (H) 115 Около 3 kg Число поддонов Стандартно 2 шт. (Макс. 5 шт. ) Число кабелей Питающих: 2 Отводов : 4 Кабель ввода : 32 (2 mm ширина) или Кабель ввода: 8 (3. 3 mm ширина) Внешний диаметр кабеля Питающий: ø 8 – 22 (mm) Отводящий: ø 8 -17 (mm) Емкость Волокно Отдельно 2 -Ленты 4 -Ленты Число волокон 48 96 192

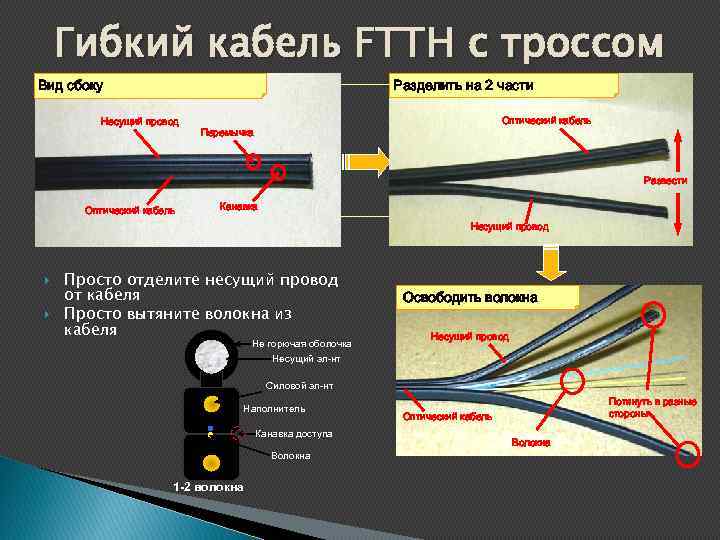

Гибкий кабель FTTH с троссом Вид сбоку Разделить на 2 части Несущий провод Оптический кабель Перемычка Развести Оптический кабель Канавка Несущий провод Просто отделите несущий провод от кабеля Просто вытяните волокна из кабеля Не горючая оболочка Несущий эл-нт Освободить волокна Несущий провод Силовой эл-нт Наполнитель Канавка доступа Волокна 1 -2 волокна Потянуть в разные стороны Оптический кабель Волокно Волокна

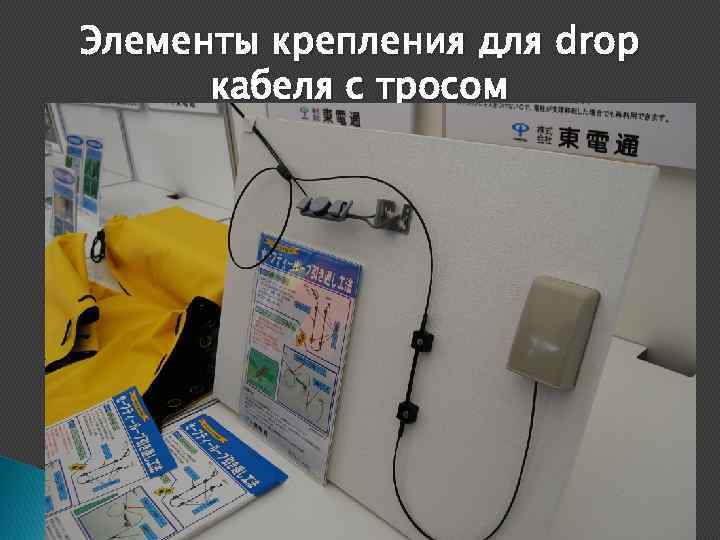

Элементы крепления для drop кабеля с тросом

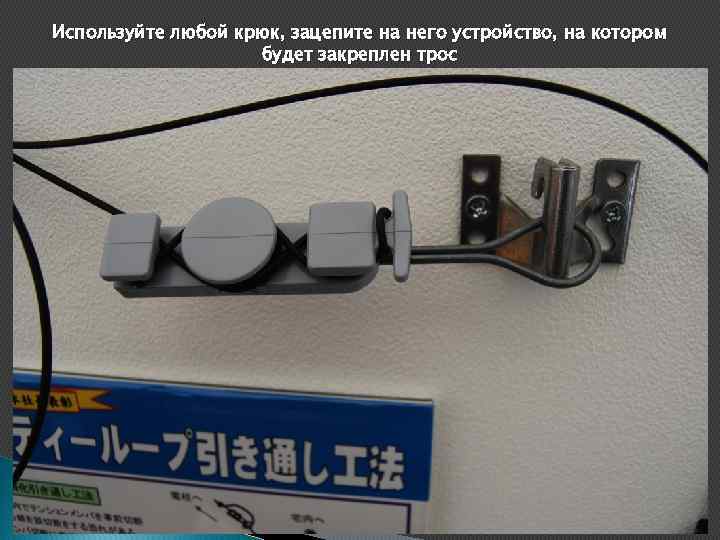

Используйте любой крюк, зацепите на него устройство, на котором будет закреплен трос

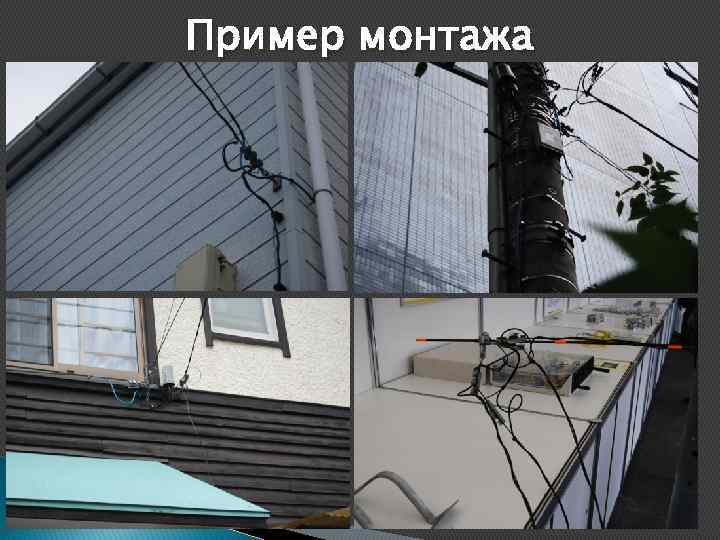

Пример монтажа

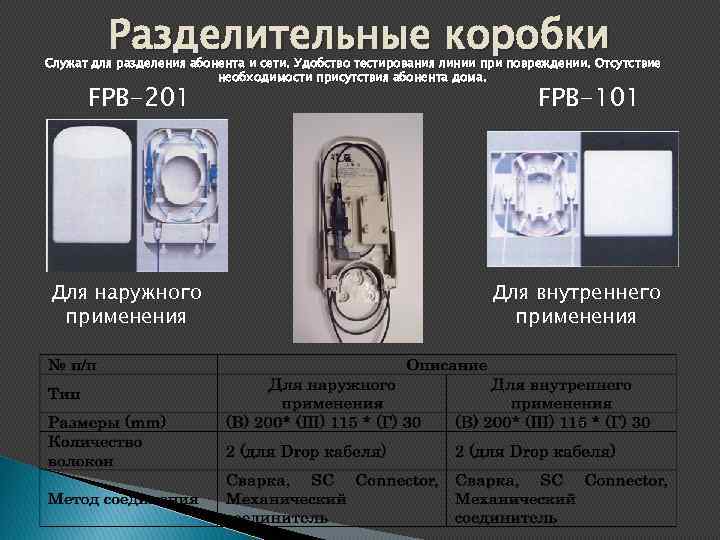

Разделительные коробки Служат для разделения абонента и сети. Удобство тестирования линии при повреждении. Отсутствие необходимости присутствия абонента дома. FPB-201 Для наружного применения FPB-101 Для внутреннего применения

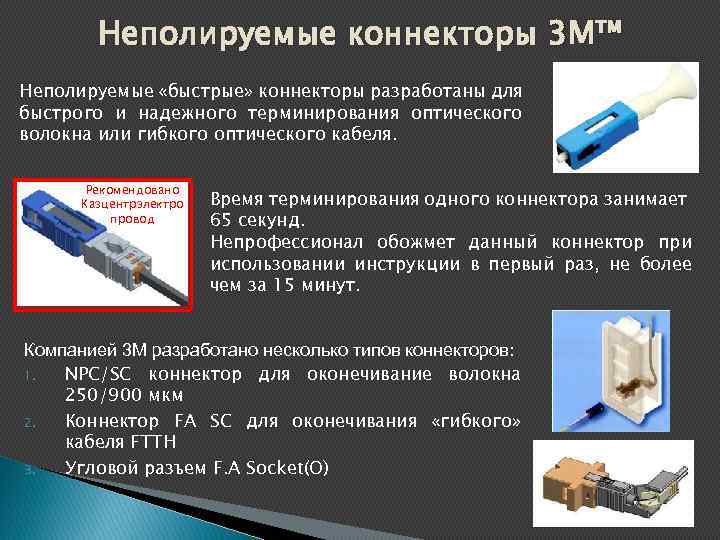

Неполируемые коннекторы 3 М™ Неполируемые «быстрые» коннекторы разработаны для быстрого и надежного терминирования оптического волокна или гибкого оптического кабеля. Рекомендовано Казцентрэлектро провод Время терминирования одного коннектора занимает 65 секунд. Непрофессионал обожмет данный коннектор при использовании инструкции в первый раз, не более чем за 15 минут. Компанией 3 М разработано несколько типов коннекторов: 1. NPC/SC коннектор для оконечивание волокна 250/900 мкм 2. Коннектор FA SC для оконечивания «гибкого» кабеля FTTH 3. Угловой разъем F. A Socket(O)

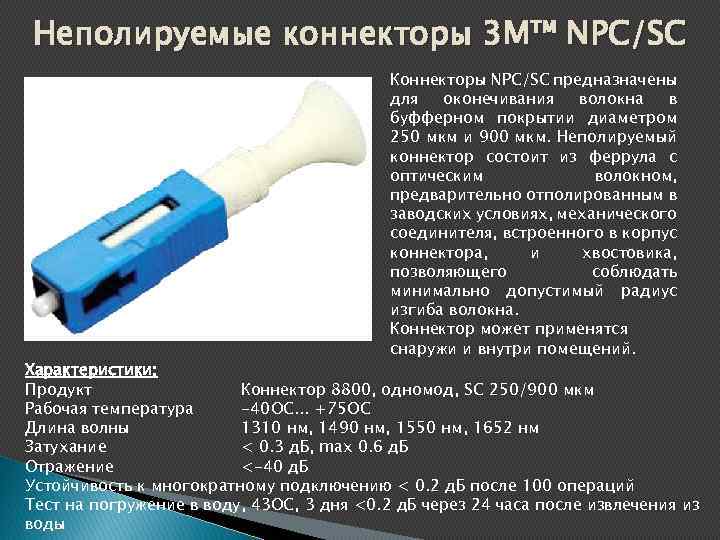

Неполируемые коннекторы 3 М™ NPC/SC Коннекторы NPC/SC предназначены для оконечивания волокна в буфферном покрытии диаметром 250 мкм и 900 мкм. Неполируемый коннектор состоит из феррула с оптическим волокном, предварительно отполированным в заводских условиях, механического соединителя, встроенного в корпус коннектора, и хвостовика, позволяющего соблюдать минимально допустимый радиус изгиба волокна. Коннектор может применятся снаружи и внутри помещений. Характеристики: Продукт Коннектор 8800, одномод, SC 250/900 мкм Рабочая температура -40 ОC. . . +75 ОC Длина волны 1310 нм, 1490 нм, 1550 нм, 1652 нм Затухание < 0. 3 д. Б, max 0. 6 д. Б Отражение <-40 д. Б Устойчивость к многократному подключению < 0. 2 д. Б после 100 операций Тест на погружение в воду, 43 ОC, 3 дня <0. 2 д. Б через 24 часа после извлечения из воды

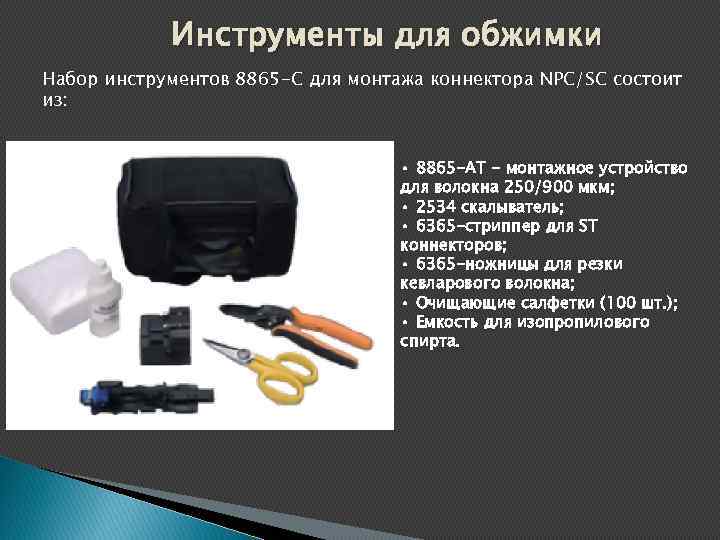

Инструменты для обжимки Набор инструментов 8865 -С для монтажа коннектора NPC/SC состоит из: • 8865 -АТ - монтажное устройство для волокна 250/900 мкм; • 2534 скалыватель; • 6365 -стриппер для ST коннекторов; • 6365 -ножницы для резки кевларового волокна; • Очищающие салфетки (100 шт. ); • Емкость для изопропилового спирта.

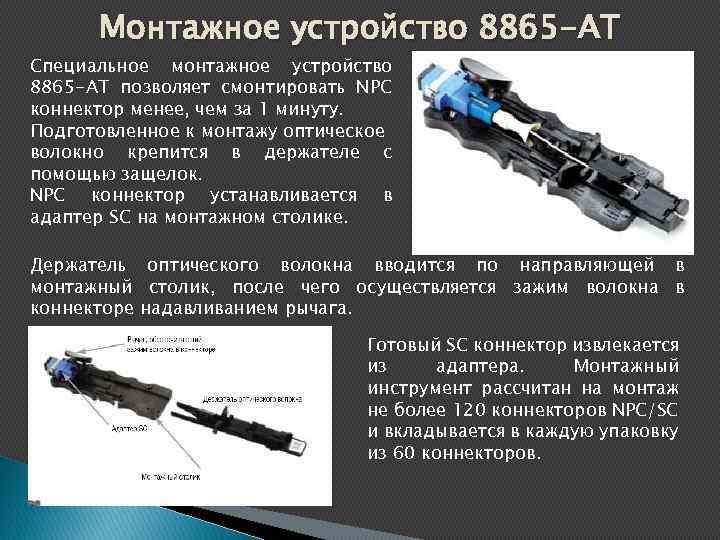

Монтажное устройство 8865 -AT Специальное монтажное устройство 8865 -AT позволяет смонтировать NPC коннектор менее, чем за 1 минуту. Подготовленное к монтажу оптическое волокно крепится в держателе с помощью защелок. NPC коннектор устанавливается в адаптер SC на монтажном столике. Держатель оптического волокна вводится по направляющей в монтажный столик, после чего осуществляется зажим волокна в коннекторе надавливанием рычага. Готовый SC коннектор извлекается из адаптера. Монтажный инструмент рассчитан на монтаж не более 120 коннекторов NPC/SC и вкладывается в каждую упаковку из 60 коннекторов.

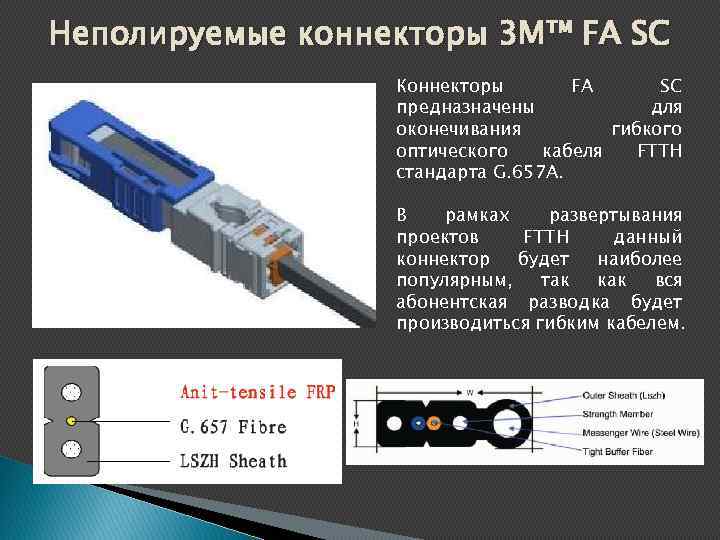

Неполируемые коннекторы 3 М™ FA SC Коннекторы FA SC предназначены для оконечивания гибкого оптического кабеля FTTH стандарта G. 657 A. В рамках развертывания проектов FTTH данный коннектор будет наиболее популярным, так как вся абонентская разводка будет производиться гибким кабелем.

Быстрый коннектор против сварки

Абонентские оптические коробки Настенная абонентская розетка 8686 служит для простой и эстетичной организации абонентского доступа к сети. Размер - 86 х86 мм, с интегрированными в коробке четырьмя посадочными местами под установку муфтыадаптера с разъемом SC, неполируемого коннектора NPC/SC или механического соединителя Fibrlok™. В конструкции предусмотрено место под розетку RJ 45. В абонентской розетке возможно установить 4 коннектора NPC/SC или 2 пигтейла с коннекторами SC с помощью сварки или механическим соединителем Fibrlok™ 2529 или Fibrlok™ 2540 G. Розетка также может быть использована применении оптического кабеля с диаметром оболочки 3 мм для внутренней разводки в Помещениях.

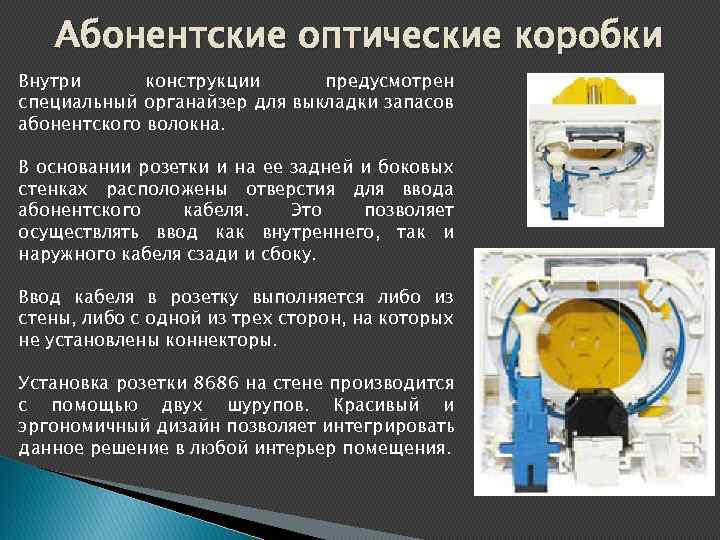

Абонентские оптические коробки Внутри конструкции предусмотрен специальный органайзер для выкладки запасов абонентского волокна. В основании розетки и на ее задней и боковых стенках расположены отверстия для ввода абонентского кабеля. Это позволяет осуществлять ввод как внутреннего, так и наружного кабеля сзади и сбоку. Ввод кабеля в розетку выполняется либо из стены, либо с одной из трех сторон, на которых не установлены коннекторы. Установка розетки 8686 на стене производится с помощью двух шурупов. Красивый и эргономичный дизайн позволяет интегрировать данное решение в любой интерьер помещения.

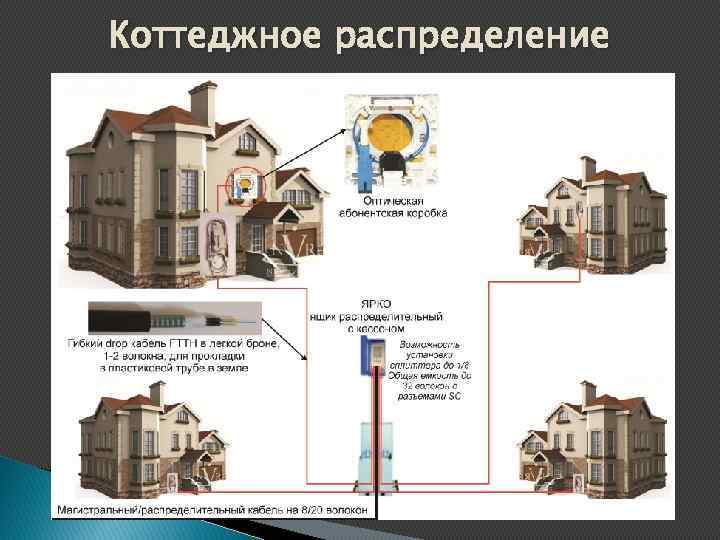

Коттеджное распределение

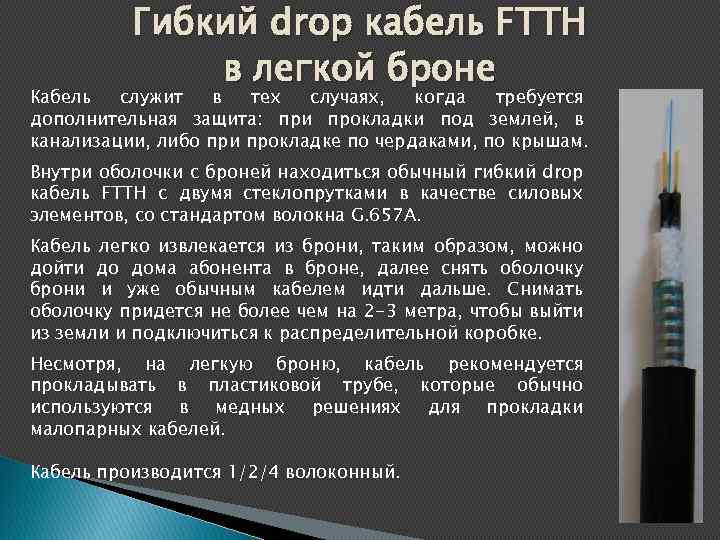

Гибкий drop кабель FTTH в легкой броне Кабель служит в тех случаях, когда требуется дополнительная защита: при прокладки под землей, в канализации, либо при прокладке по чердаками, по крышам. Внутри оболочки с броней находиться обычный гибкий drop кабель FTTH с двумя стеклопрутками в качестве силовых элементов, со стандартом волокна G. 657 A. Кабель легко извлекается из брони, таким образом, можно дойти до дома абонента в броне, далее снять оболочку брони и уже обычным кабелем идти дальше. Снимать оболочку придется не более чем на 2 -3 метра, чтобы выйти из земли и подключиться к распределительной коробке. Несмотря, на легкую броню, кабель рекомендуется прокладывать в пластиковой трубе, которые обычно используются в медных решениях для прокладки малопарных кабелей. Кабель производится 1/2/4 волоконный.

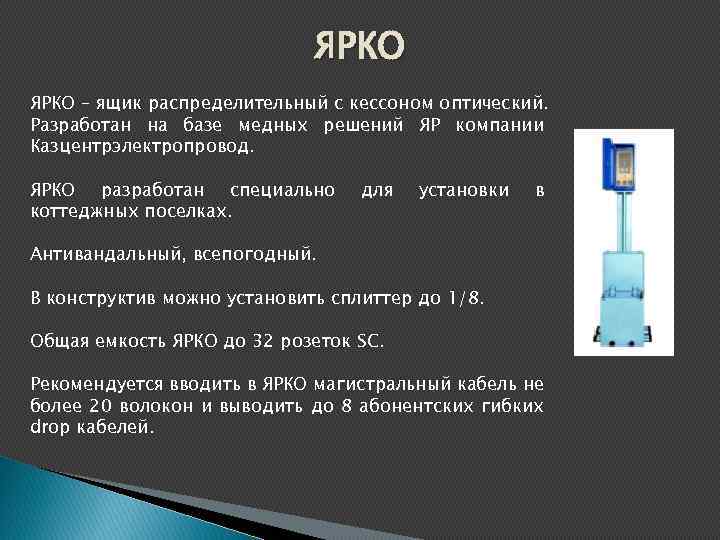

ЯРКО – ящик распределительный с кессоном оптический. Разработан на базе медных решений ЯР компании Казцентрэлектропровод. ЯРКО разработан специально коттеджных поселках. для установки в Антивандальный, всепогодный. В конструктив можно установить сплиттер до 1/8. Общая емкость ЯРКО до 32 розеток SC. Рекомендуется вводить в ЯРКО магистральный кабель не более 20 волокон и выводить до 8 абонентских гибких drop кабелей.

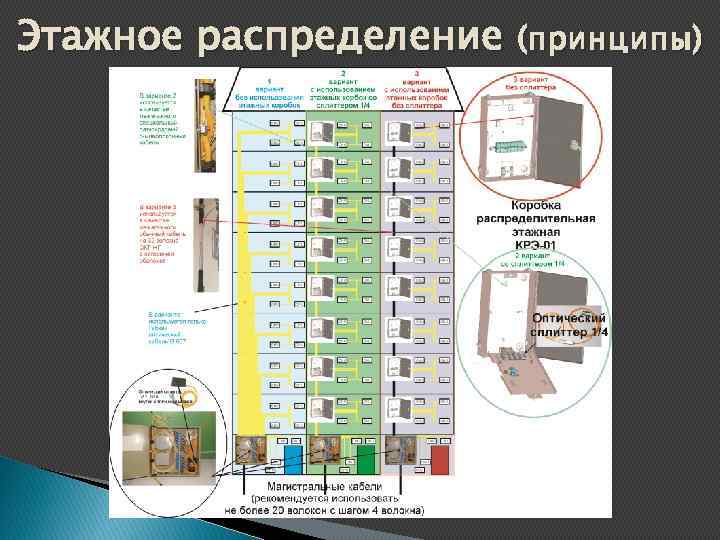

Этажное распределение (принципы)

1 вариант Перечень используемых материалов: 1. Магистральный кабель. Рекомендуется использовать емкость не более 20 волокон с шагом 4 волокна. Оптимальное количество 8 -12 волокон. В большинстве случаев используются марки ОКГ, ОКЛ (с ленточной броней). В редких случая ОКТ (с тросом) – В этом случае рекомендуется устанавливать Подъездный распределительный шкаф на чердаке или верхнем этаже. 2. Распределительный оптический подъездный шкаф. Рекомендуется устанавливать сплиттер 1/16, 1/32. Общая емкость до 72 волокон, рекомендуемая – 48. 3. Гибкий абонентский кабель FTTH. Бывает 1/2/4 волоконный. Рекомендуется 1 волоконный. Различается два стандарта G. 657 А 1 и A 2. А 2 – стандарт лучше по своим характеристикам гибкости, но дороже. Рекомендуется стандарт G. 657 A 1. Силовые элементы – стальная проволока, либо стеклопруток. Стеклопруток – дороже, более хрупкий, не пропускает ток Стальная проволока – дешевле, надежнее, пропускает ток. Рекомендуется стеклопруток.

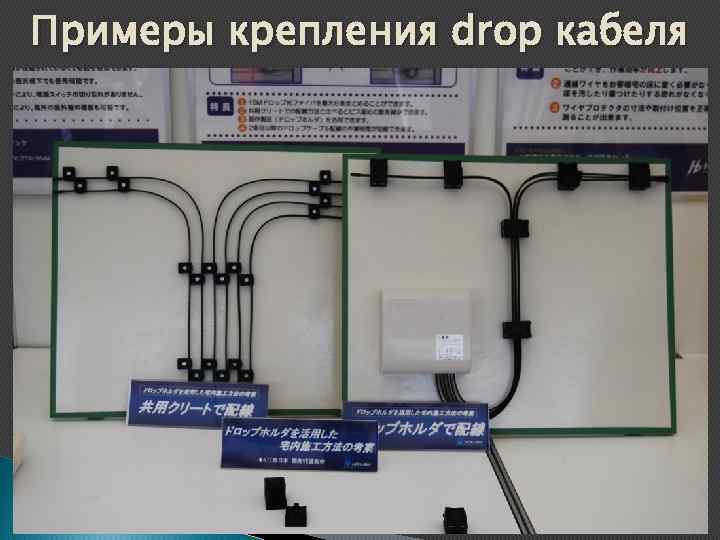

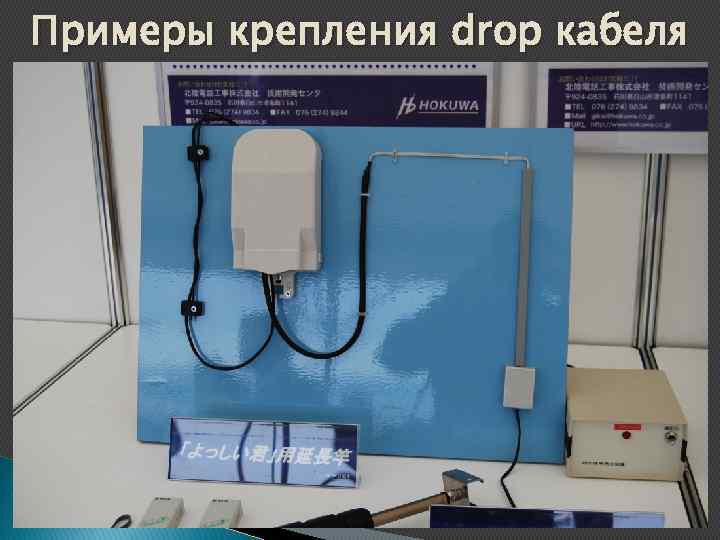

Примеры крепления drop кабеля

Прокладка drop кабеля 1. 2. 3. 4. В гофротрубе (самый распространенный вариант) В Кабельных каналах (для новостроек и элитных зданий) В трубке согласно рисунка Без специальных трубок, просто кабель.

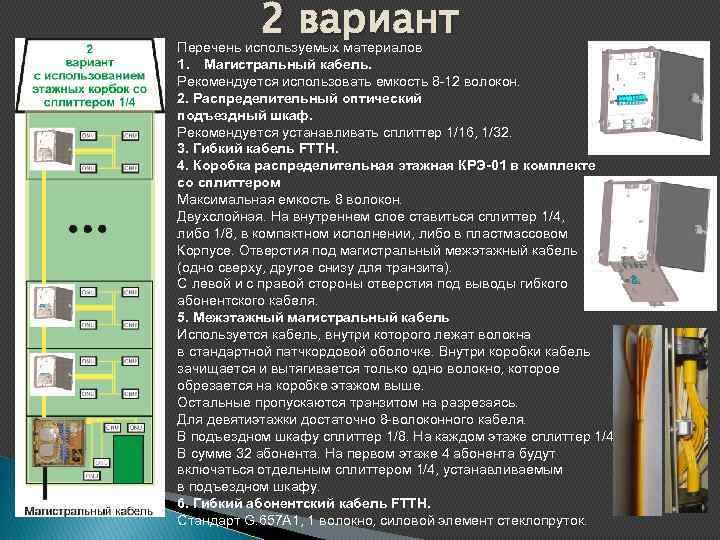

2 вариант Перечень используемых материалов 1. Магистральный кабель. Рекомендуется использовать емкость 8 -12 волокон. 2. Распределительный оптический подъездный шкаф. Рекомендуется устанавливать cплиттер 1/16, 1/32. 3. Гибкий кабель FTTH. 4. Коробка распределительная этажная КРЭ-01 в комплекте со сплиттером Максимальная емкость 8 волокон. Двухслойная. На внутреннем слое ставиться сплиттер 1/4, либо 1/8, в компактном исполнении, либо в пластмассовом Корпусе. Отверстия под магистральный межэтажный кабель (одно сверху, другое снизу для транзита). С левой и с правой стороны отверстия под выводы гибкого абонентского кабеля. 5. Межэтажный магистральный кабель Используется кабель, внутри которого лежат волокна в стандартной патчкордовой оболочке. Внутри коробки кабель зачищается и вытягивается только одно волокно, которое обрезается на коробке этажом выше. Остальные пропускаются транзитом на разрезаясь. Для девятиэтажки достаточно 8 -волоконного кабеля. В подъездном шкафу сплиттер 1/8. На каждом этаже сплиттер 1/4. В сумме 32 абонента. На первом этаже 4 абонента будут включаться отдельным сплиттером 1/4, устанавливаемым в подъездном шкафу. 6. Гибкий абонентский кабель FTTH. Стандарт G. 657 A 1, 1 волокно, силовой элемент стеклопруток.

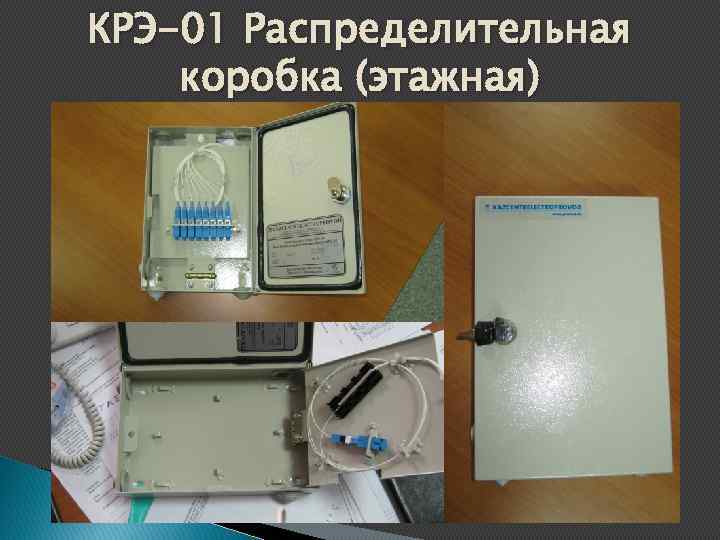

КРЭ-01 Распределительная коробка (этажная)

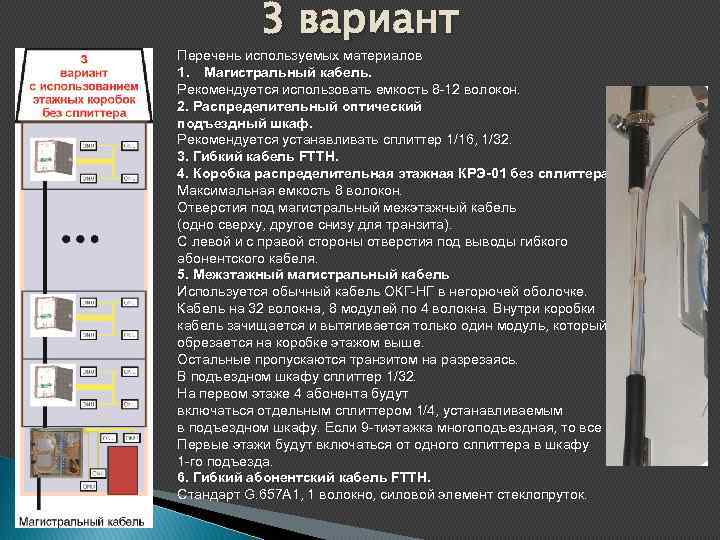

3 вариант Перечень используемых материалов 1. Магистральный кабель. Рекомендуется использовать емкость 8 -12 волокон. 2. Распределительный оптический подъездный шкаф. Рекомендуется устанавливать cплиттер 1/16, 1/32. 3. Гибкий кабель FTTH. 4. Коробка распределительная этажная КРЭ-01 без сплиттера Максимальная емкость 8 волокон. Отверстия под магистральный межэтажный кабель (одно сверху, другое снизу для транзита). С левой и с правой стороны отверстия под выводы гибкого абонентского кабеля. 5. Межэтажный магистральный кабель Используется обычный кабель ОКГ-НГ в негорючей оболочке. Кабель на 32 волокна, 8 модулей по 4 волокна. Внутри коробки кабель зачищается и вытягивается только один модуль, который обрезается на коробке этажом выше. Остальные пропускаются транзитом на разрезаясь. В подъездном шкафу сплиттер 1/32. На первом этаже 4 абонента будут включаться отдельным сплиттером 1/4, устанавливаемым в подъездном шкафу. Если 9 -тиэтажка многоподъездная, то все Первые этажи будут включаться от одного слпиттера в шкафу 1 -го подъезда. 6. Гибкий абонентский кабель FTTH. Стандарт G. 657 A 1, 1 волокно, силовой элемент стеклопруток.

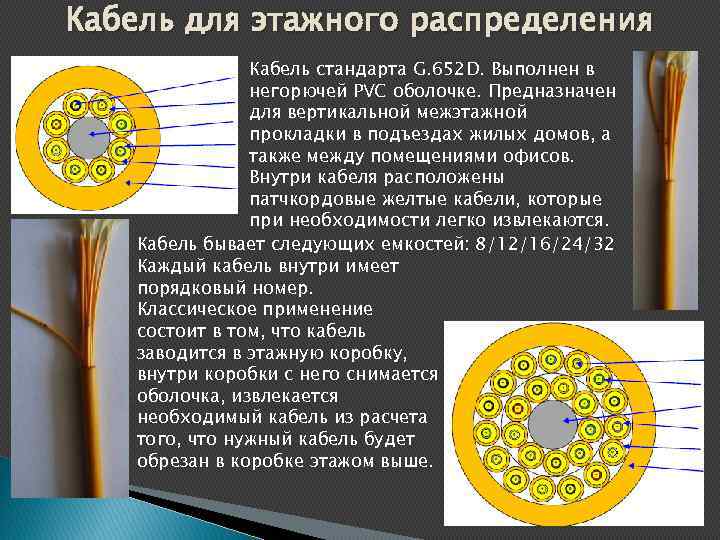

Кабель для этажного распределения Кабель стандарта G. 652 D. Выполнен в негорючей PVC оболочке. Предназначен для вертикальной межэтажной прокладки в подъездах жилых домов, а также между помещениями офисов. Внутри кабеля расположены патчкордовые желтые кабели, которые при необходимости легко извлекаются. Кабель бывает следующих емкостей: 8/12/16/24/32 Каждый кабель внутри имеет порядковый номер. Классическое применение состоит в том, что кабель заводится в этажную коробку, внутри коробки с него снимается оболочка, извлекается необходимый кабель из расчета того, что нужный кабель будет обрезан в коробке этажом выше.

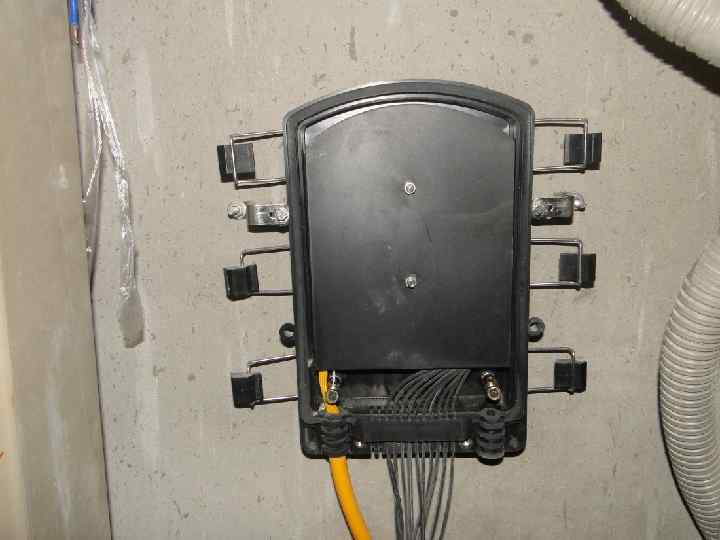

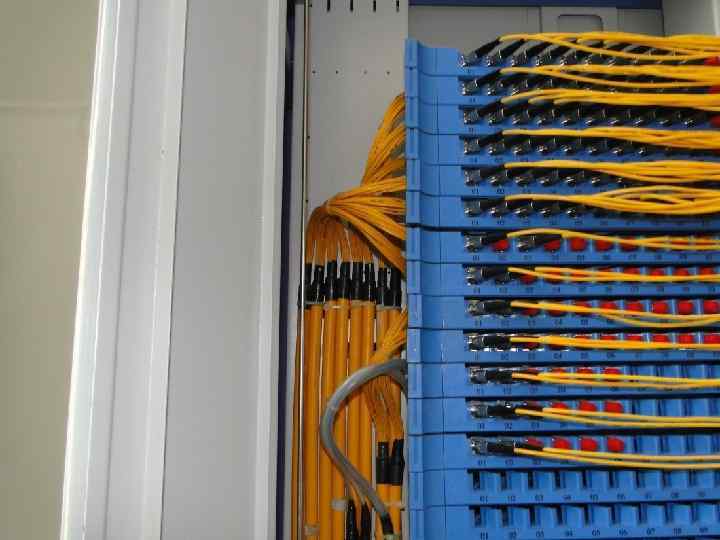

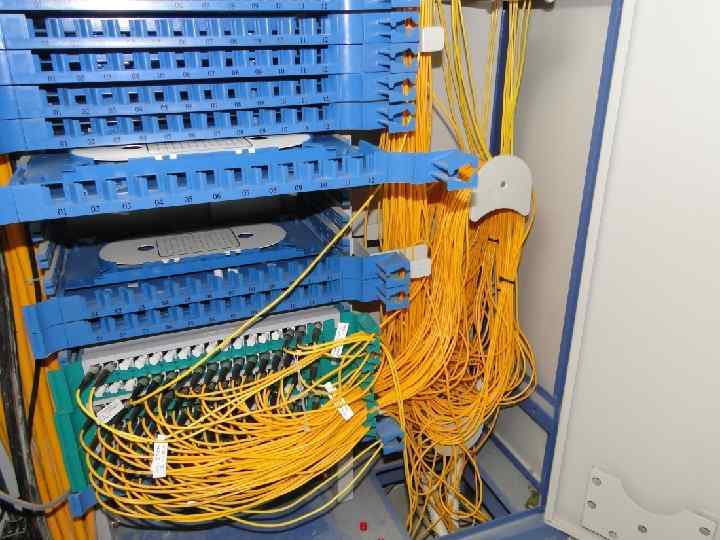

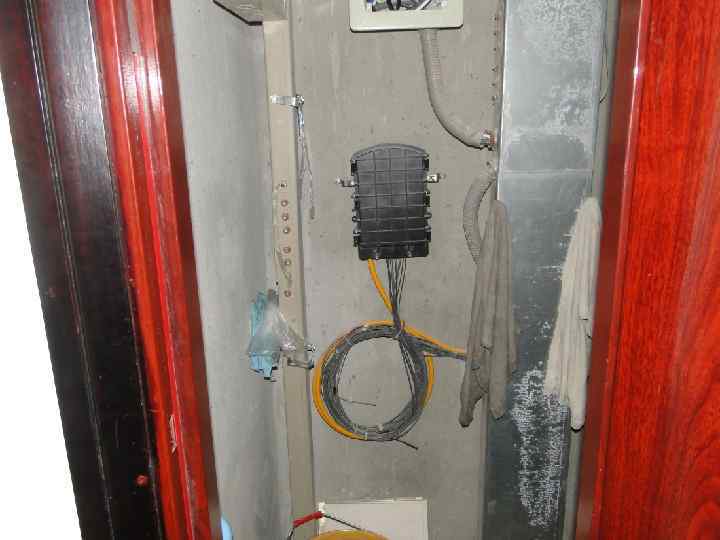

Распределение в высотных зданиях При распределении в высотных домах строительство FTTH должно начинаться со шкафа распределения оптики, так как емкость дома не позволяет обойтись просто набольшими шкафами. На примере представлено реальная схема включения одного из домов Шанхая. От шкафа ШРО прокладывается вертикальный межэтажный кабель высокой емкости до 192 волокон, при условии, что после шкафа не будут использоваться в промежуточных шкафах/коробках сплиттеры. НА каждые семь этажей устанавливается на 48 волокон подъездный шкаф. На каждом этаже устанавливается этажная коробка на 8 волокон. Каждый этаж включает в себя 6 абонентов.

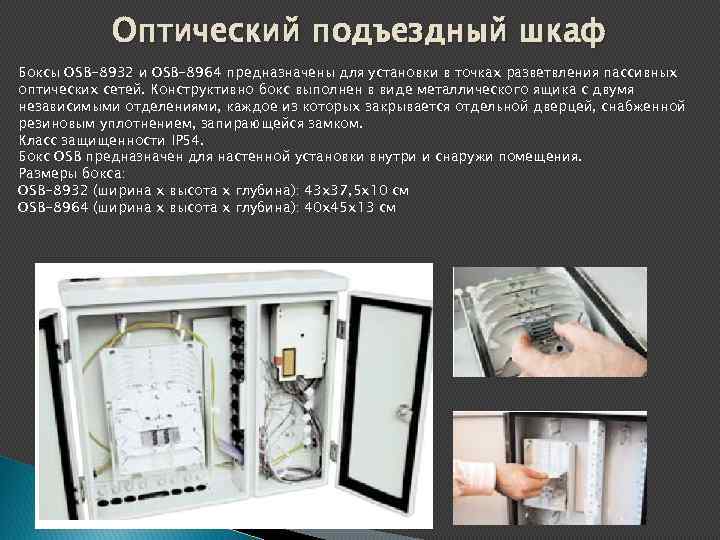

Оптический подъездный шкаф Боксы OSB-8932 и OSB-8964 предназначены для установки в точках разветвления пассивных оптических сетей. Конструктивно бокс выполнен в виде металлического ящика с двумя независимыми отделениями, каждое из которых закрывается отдельной дверцей, снабженной резиновым уплотнением, запирающейся замком. Класс защищенности IP 54. Бокс OSB предназначен для настенной установки внутри и снаружи помещения. Размеры бокса: OSB-8932 (ширина х высота х глубина): 43 х37, 5 х10 см OSB-8964 (ширина х высота х глубина): 40 х45 х13 см

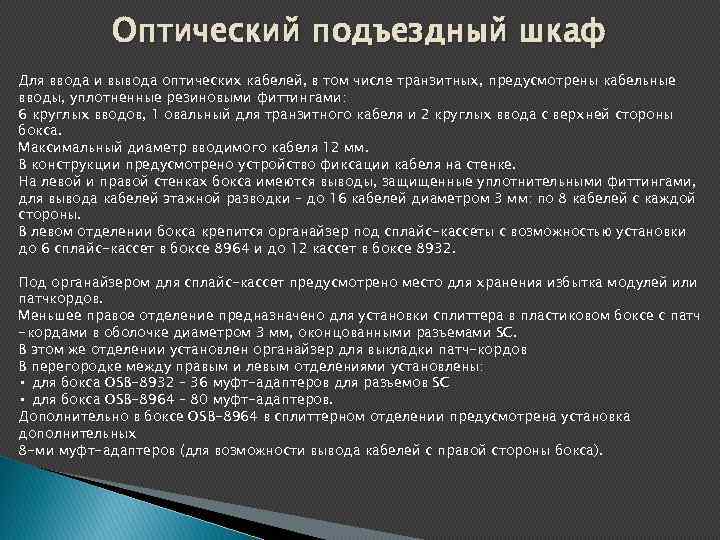

Оптический подъездный шкаф Для ввода и вывода оптических кабелей, в том числе транзитных, предусмотрены кабельные вводы, уплотненные резиновыми фиттингами: 6 круглых вводов, 1 овальный для транзитного кабеля и 2 круглых ввода с верхней стороны бокса. Максимальный диаметр вводимого кабеля 12 мм. В конструкции предусмотрено устройство фиксации кабеля на стенке. На левой и правой стенках бокса имеются выводы, защищенные уплотнительными фиттингами, для вывода кабелей этажной разводки – до 16 кабелей диаметром 3 мм: по 8 кабелей с каждой стороны. В левом отделении бокса крепится органайзер под сплайс-кассеты с возможностью установки до 6 сплайс-кассет в боксе 8964 и до 12 кассет в боксе 8932. Под органайзером для сплайс-кассет предусмотрено место для хранения избытка модулей или патчкордов. Меньшее правое отделение предназначено для установки сплиттера в пластиковом боксе с патч -кордами в оболочке диаметром 3 мм, оконцованными разъемами SC. В этом же отделении установлен органайзер для выкладки патч-кордов В перегородке между правым и левым отделениями установлены: • для бокса OSB-8932 – 36 муфт-адаптеров для разъемов SC • для бокса OSB-8964 – 80 муфт-адаптеров. Дополнительно в боксе OSB-8964 в сплиттерном отделении предусмотрена установка дополнительных 8 -ми муфт-адаптеров (для возможности вывода кабелей с правой стороны бокса).

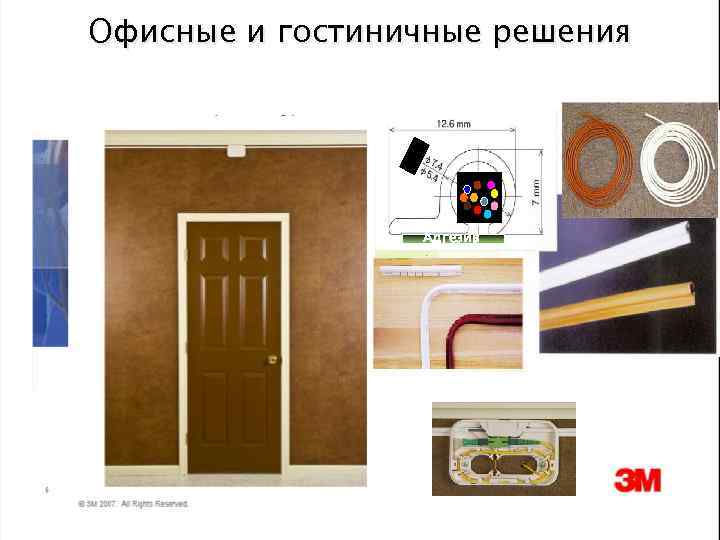

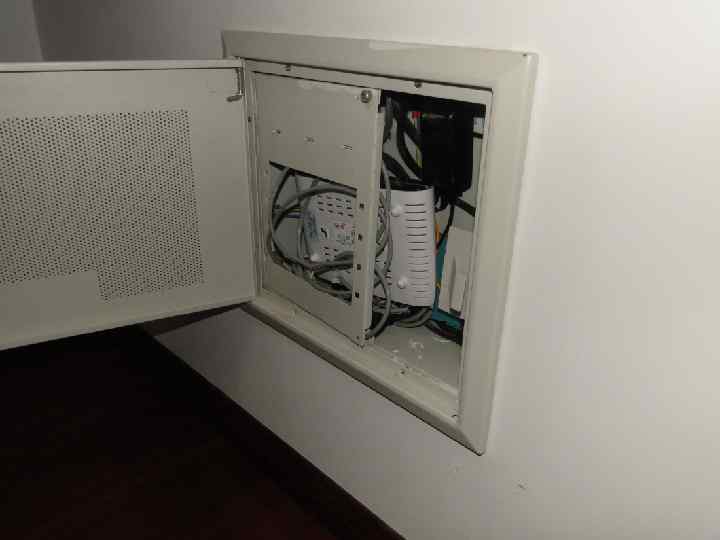

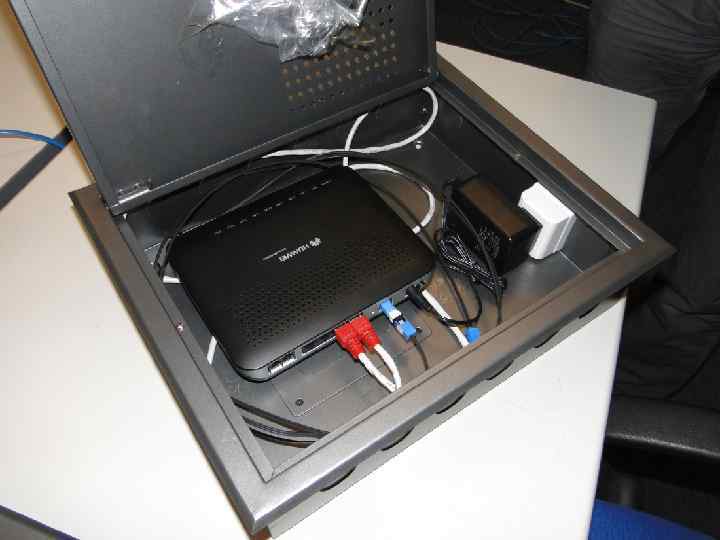

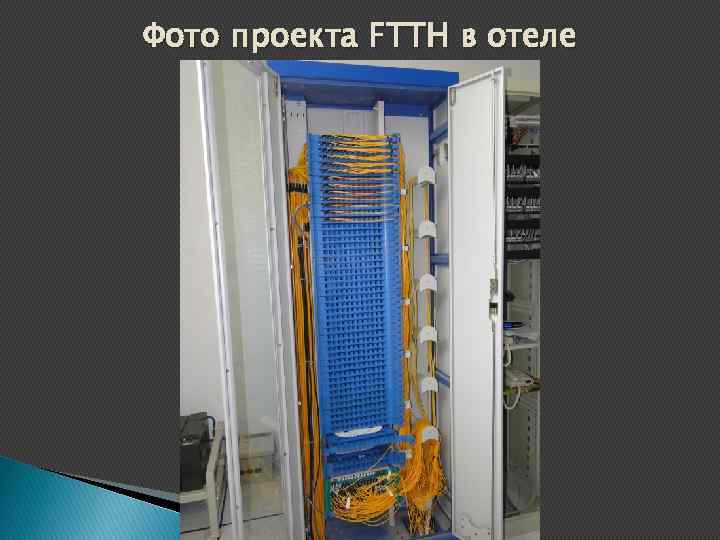

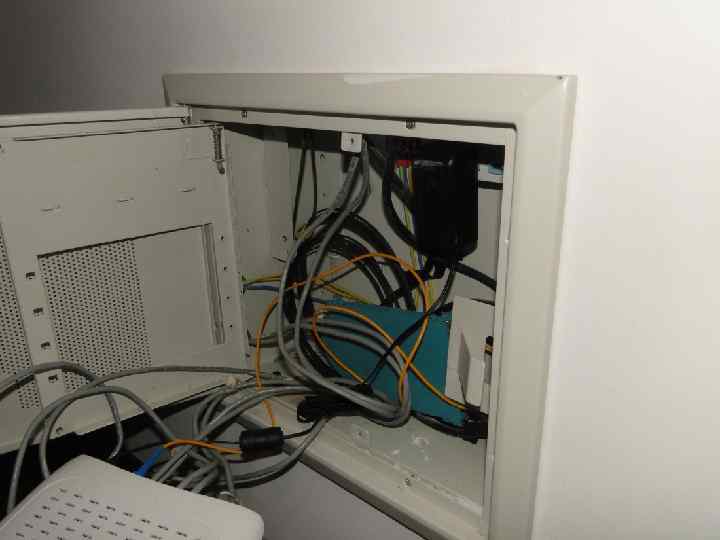

Офисные и гостиничные решения Адгезив © 3 M 2009. All Rights Reserved.

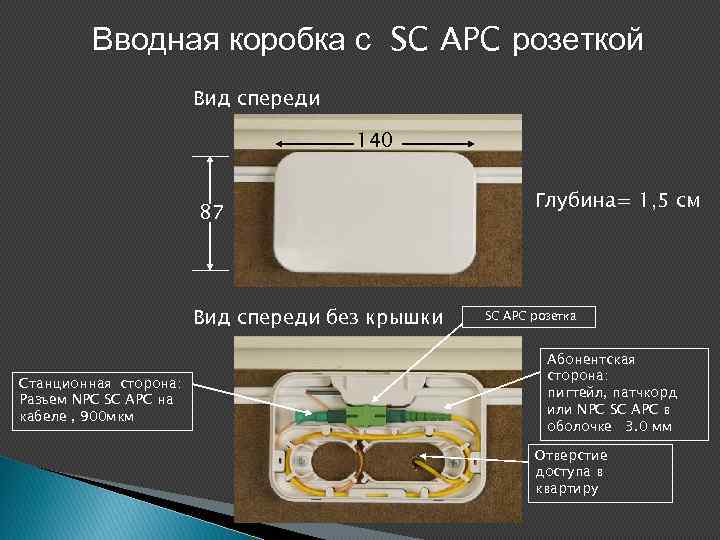

Вводная коробка с SC APC розеткой Вид спереди 140 87 Вид спереди без крышки Станционная сторона: Разъем NPC SC APC на кабеле , 900 мкм Глубина= 1, 5 см SC APC розетка Абонентская сторона: пигтейл, патчкорд или NPC SC APC в оболочке 3. 0 мм Отверстие доступа в квартиру

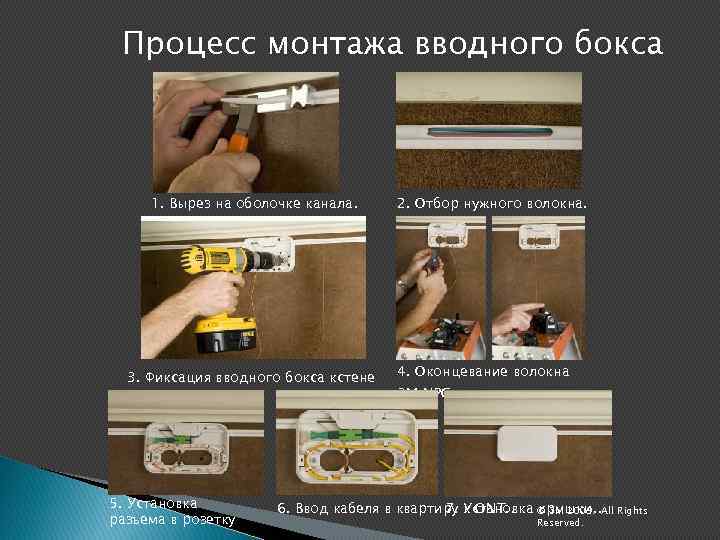

Процесс монтажа вводного бокса 1. Вырез на оболочке канала. 3. Фиксация вводного бокса кстене 5. Установка разъема в розетку 2. Отбор нужного волокна. 4. Оконцевание волокна 3 M NPC разъемом. . 6. Ввод кабеля в квартиру Установка © 3 M 2009. . All Rights 7. к ONT. . крышки. Reserved.

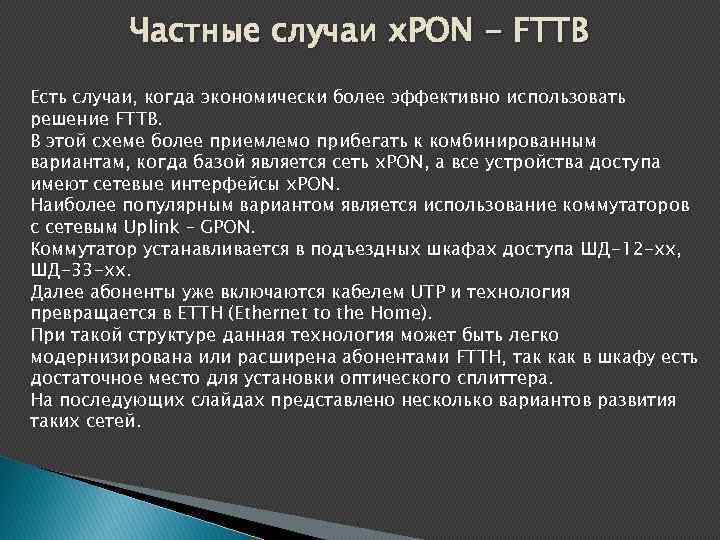

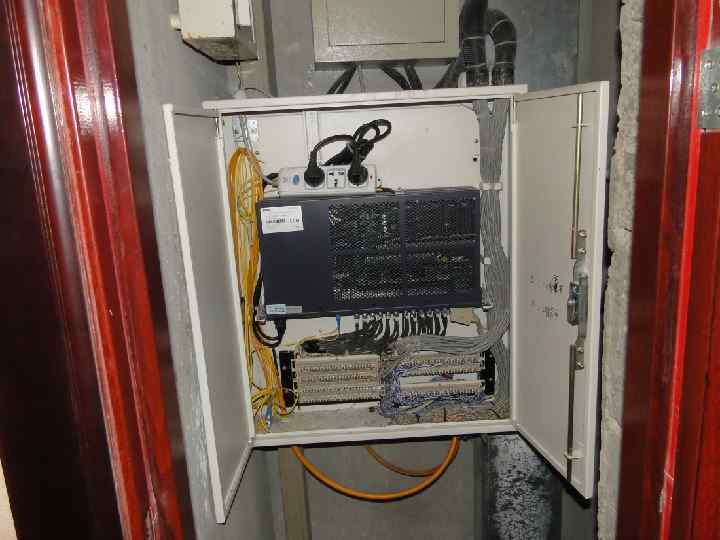

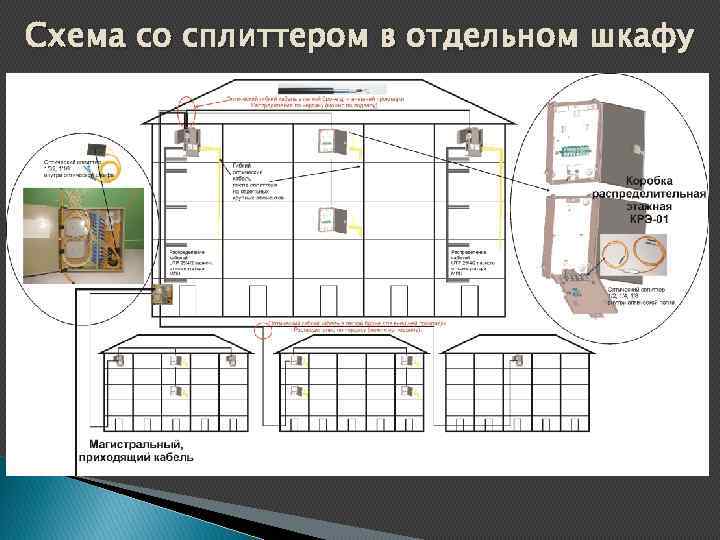

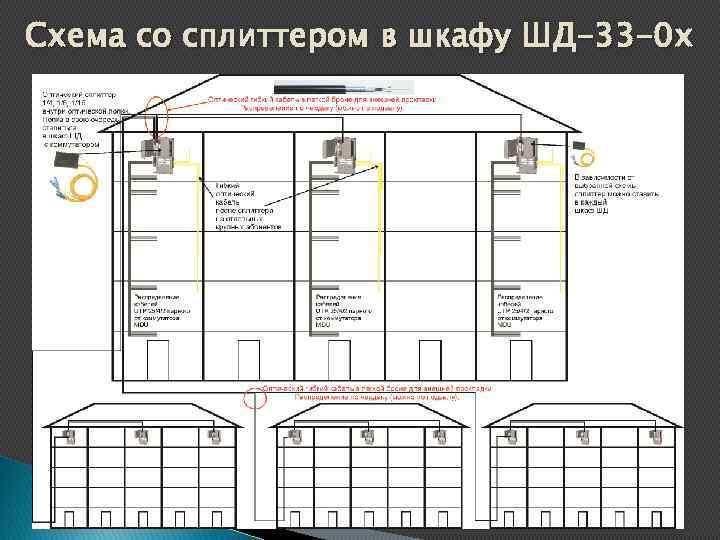

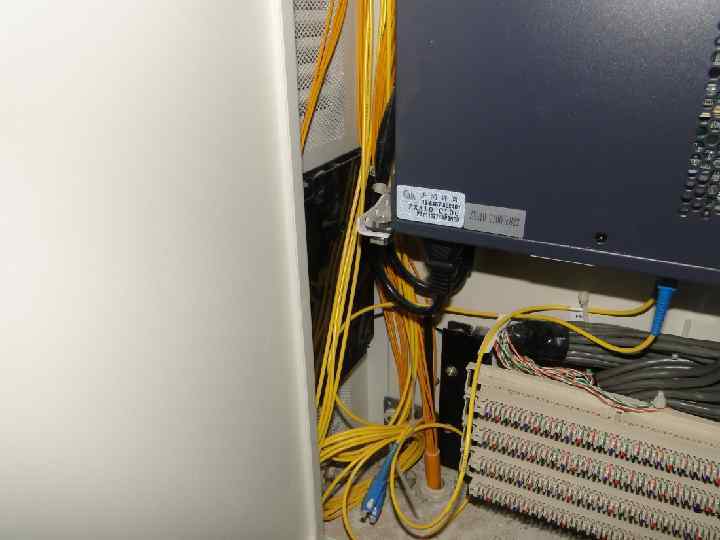

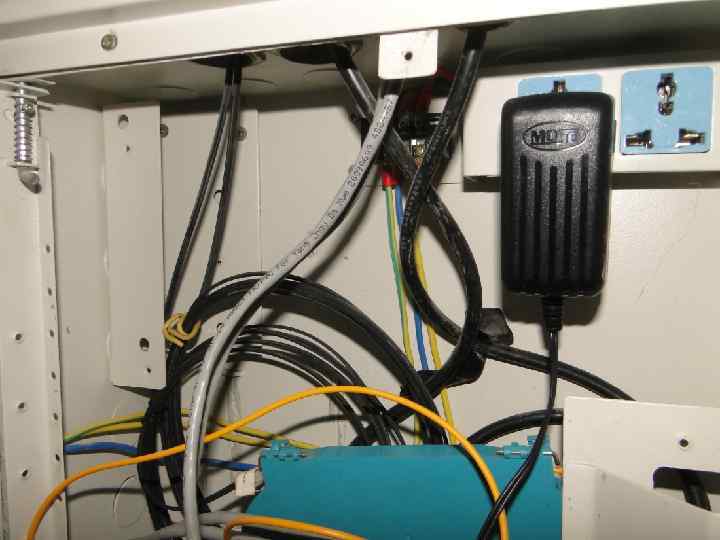

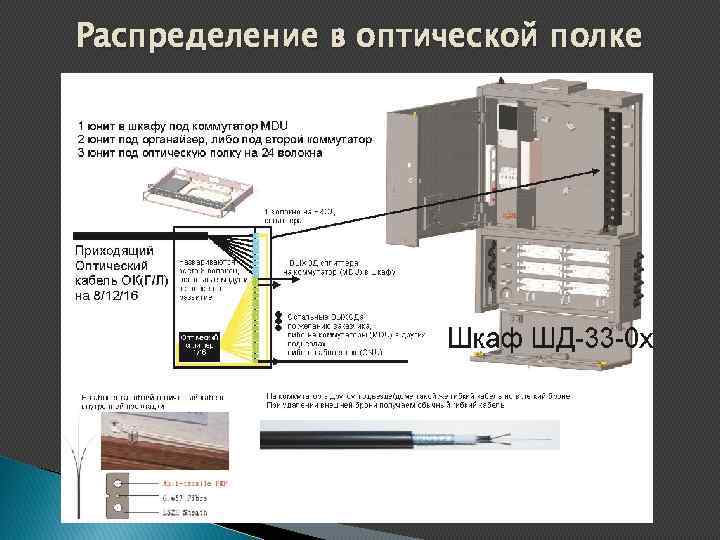

Частные случаи x. PON - FTTB Есть случаи, когда экономически более эффективно использовать решение FTTB. В этой схеме более приемлемо прибегать к комбинированным вариантам, когда базой является сеть x. PON, а все устройства доступа имеют сетевые интерфейсы x. PON. Наиболее популярным вариантом является использование коммутаторов с сетевым Uplink – GPON. Коммутатор устанавливается в подъездных шкафах доступа ШД-12 -хх, ШД-33 -xx. Далее абоненты уже включаются кабелем UTP и технология превращается в ETTH (Ethernet to the Home). При такой структуре данная технология может быть легко модернизирована или расширена абонентами FTTH, так как в шкафу есть достаточное место для установки оптического сплиттера. На последующих слайдах представлено несколько вариантов развития таких сетей.
