Пассивные компоненты оптоволоконных систем 3 лекция

Скачать презентацию Пассивные компоненты оптоволоконных систем  3 лекция Скачать презентацию Пассивные компоненты оптоволоконных систем 3 лекция

Лекция3_опто.ppt

  • Количество слайдов: 34

>Пассивные компоненты оптоволоконных систем  3 лекция Пассивные компоненты оптоволоконных систем 3 лекция

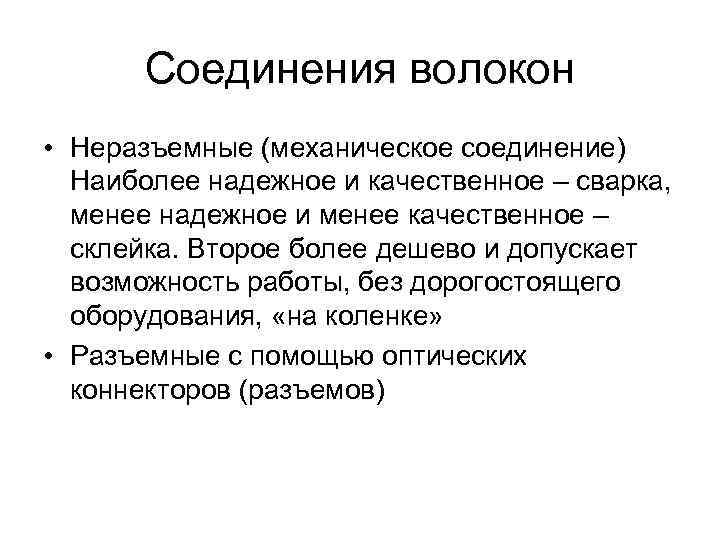

>  Соединения волокон • Неразъемные (механическое соединение)  Наиболее надежное и качественное – Соединения волокон • Неразъемные (механическое соединение) Наиболее надежное и качественное – сварка, менее надежное и менее качественное – склейка. Второе более дешево и допускает возможность работы, без дорогостоящего оборудования, «на коленке» • Разъемные с помощью оптических коннекторов (разъемов)

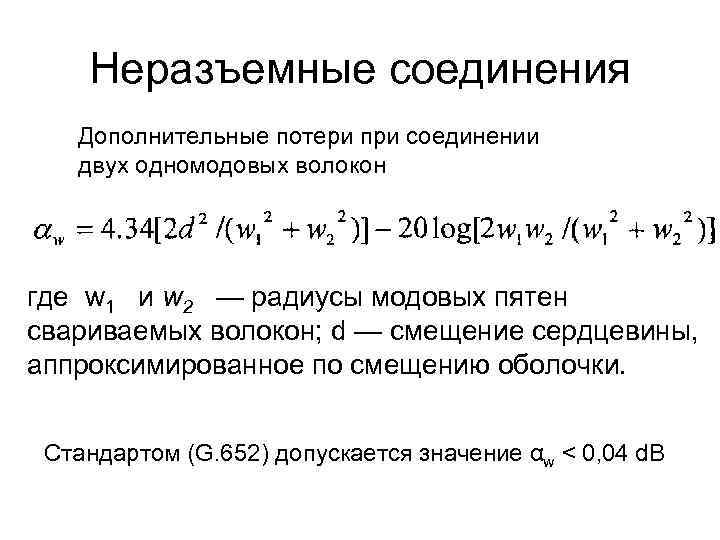

>  Неразъемные соединения  Дополнительные потери при соединении  двух одномодовых волокон где Неразъемные соединения Дополнительные потери при соединении двух одномодовых волокон где w 1 и w 2 — радиусы модовых пятен свариваемых волокон; d — смещение сердцевины, аппроксимированное по смещению оболочки. Стандартом (G. 652) допускается значение αw < 0, 04 d. B

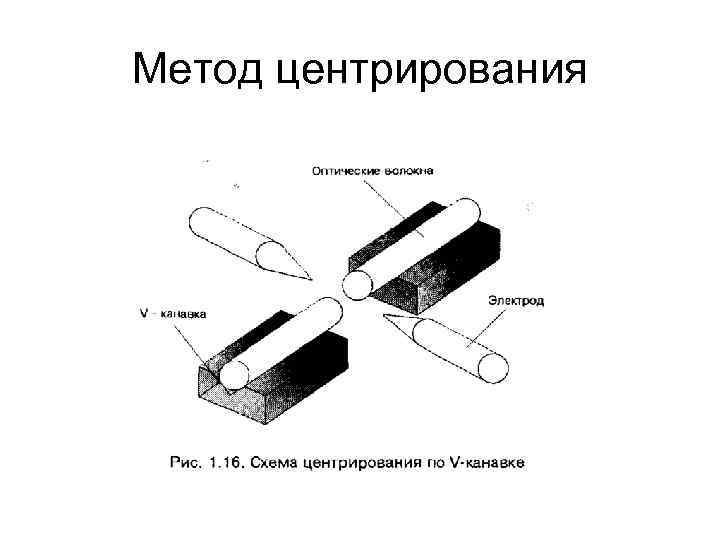

>Метод центрирования Метод центрирования

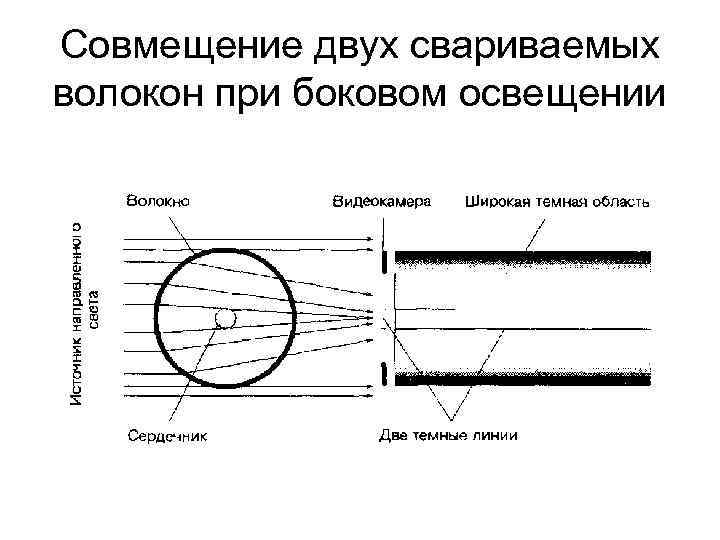

>Совмещение двух свариваемых волокон при боковом освещении Совмещение двух свариваемых волокон при боковом освещении

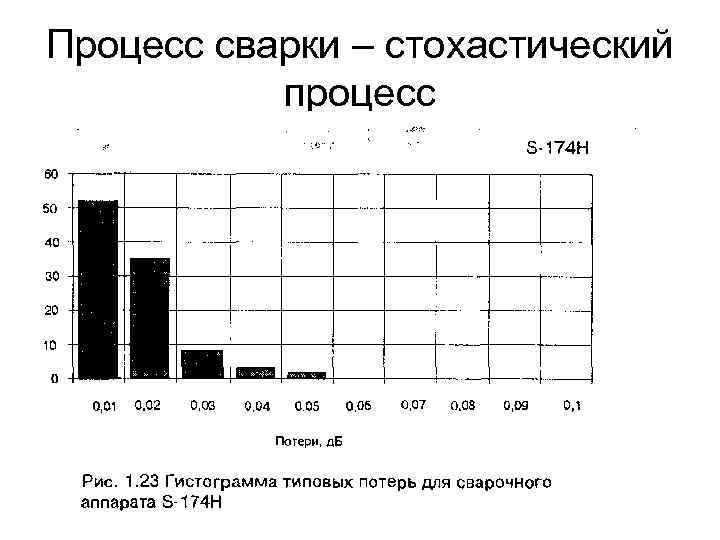

>Процесс сварки – стохастический  процесс Процесс сварки – стохастический процесс

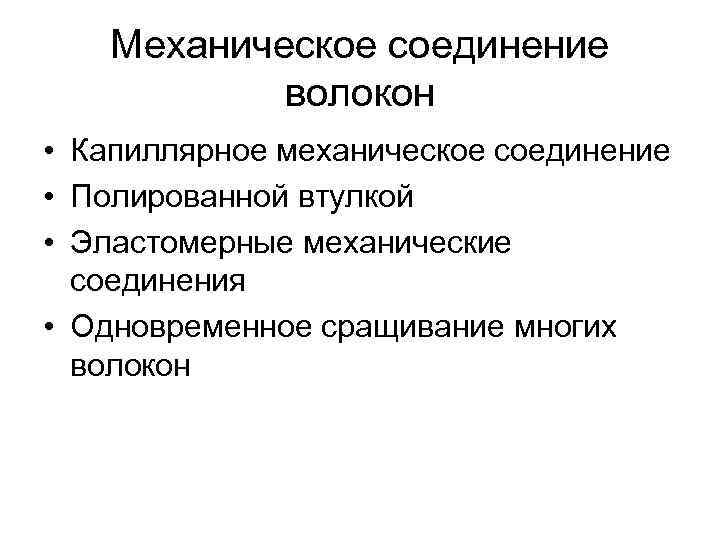

>  Механическое соединение  волокон • Капиллярное механическое соединение • Полированной втулкой • Механическое соединение волокон • Капиллярное механическое соединение • Полированной втулкой • Эластомерные механические соединения • Одновременное сращивание многих волокон

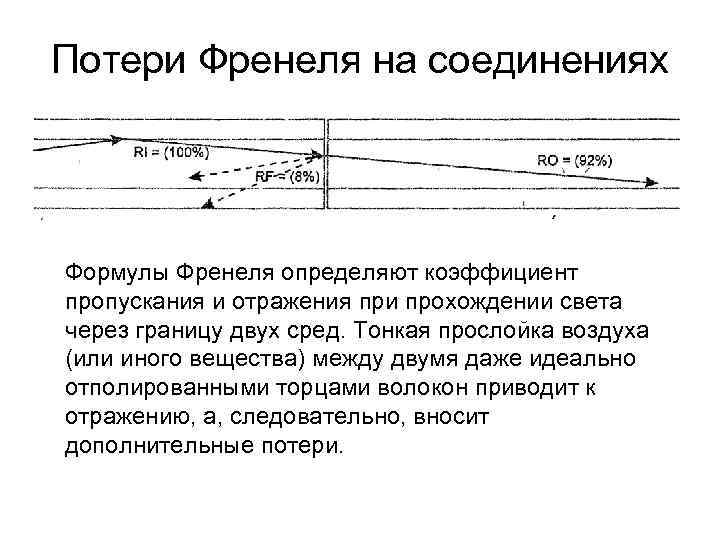

>Потери Френеля на соединениях Формулы Френеля определяют коэффициент пропускания и отражения при прохождении света Потери Френеля на соединениях Формулы Френеля определяют коэффициент пропускания и отражения при прохождении света через границу двух сред. Тонкая прослойка воздуха (или иного вещества) между двумя даже идеально отполированными торцами волокон приводит к отражению, а, следовательно, вносит дополнительные потери.

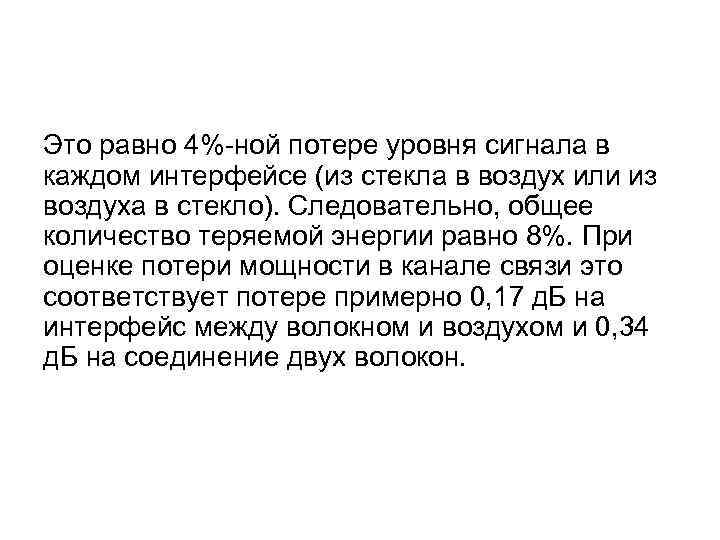

>Это равно 4%-ной потере уровня сигнала в каждом интерфейсе (из стекла в воздух или Это равно 4%-ной потере уровня сигнала в каждом интерфейсе (из стекла в воздух или из воздуха в стекло). Следовательно, общее количество теряемой энергии равно 8%. При оценке потери мощности в канале связи это соответствует потере примерно 0, 17 д. Б на интерфейс между волокном и воздухом и 0, 34 д. Б на соединение двух волокон.

>Потери при несовпадении диаметров или  числовых аппертур Потери при несовпадении диаметров или числовых аппертур

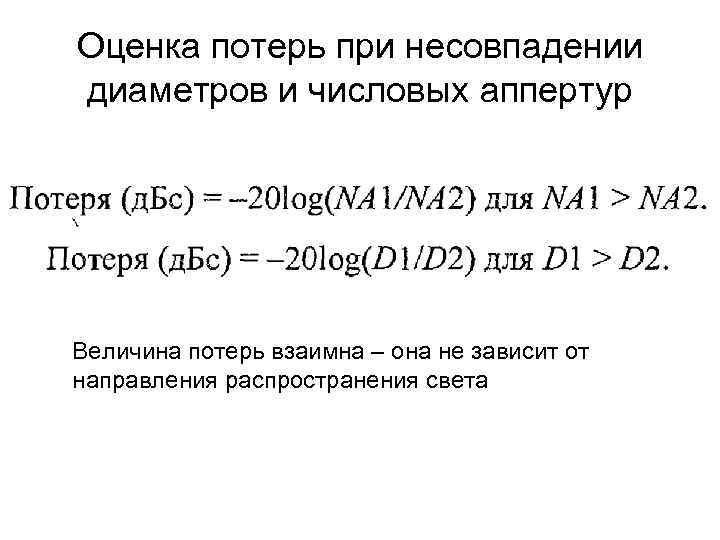

>Оценка потерь при несовпадении диаметров и числовых аппертур Величина потерь взаимна – она не Оценка потерь при несовпадении диаметров и числовых аппертур Величина потерь взаимна – она не зависит от направления распространения света

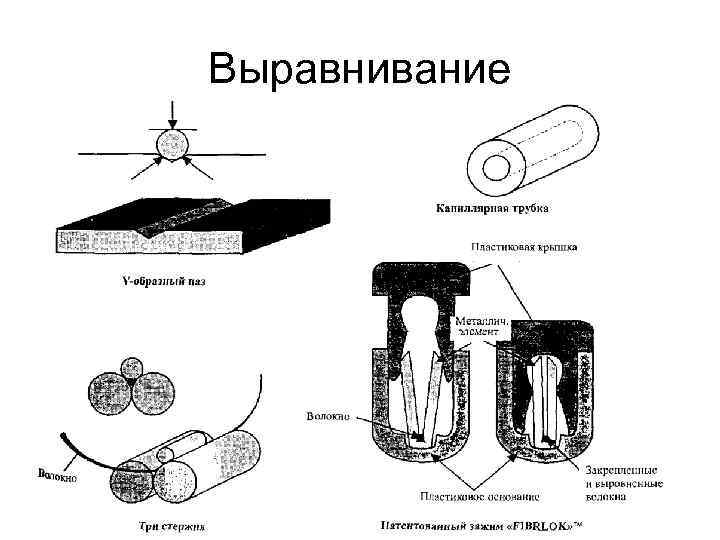

>Выравнивание Выравнивание

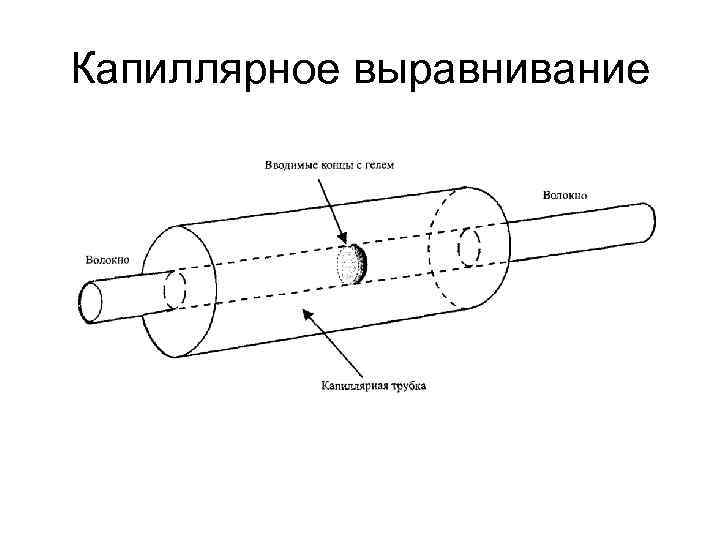

>Капиллярное выравнивание Капиллярное выравнивание

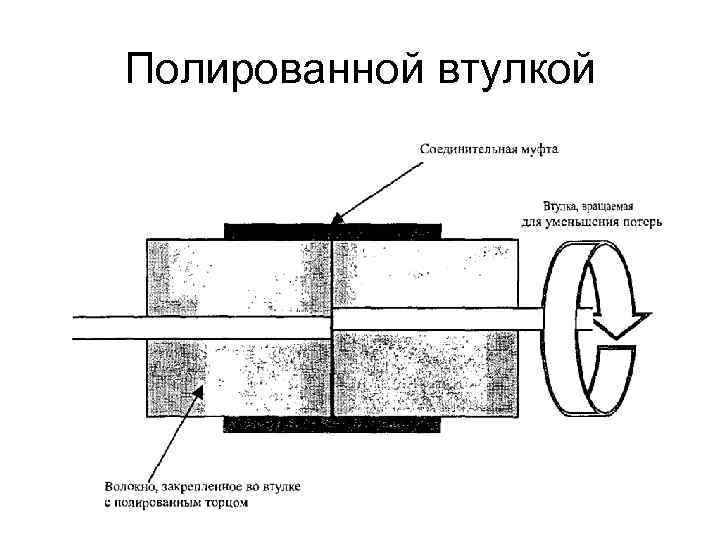

>Полированной втулкой Полированной втулкой

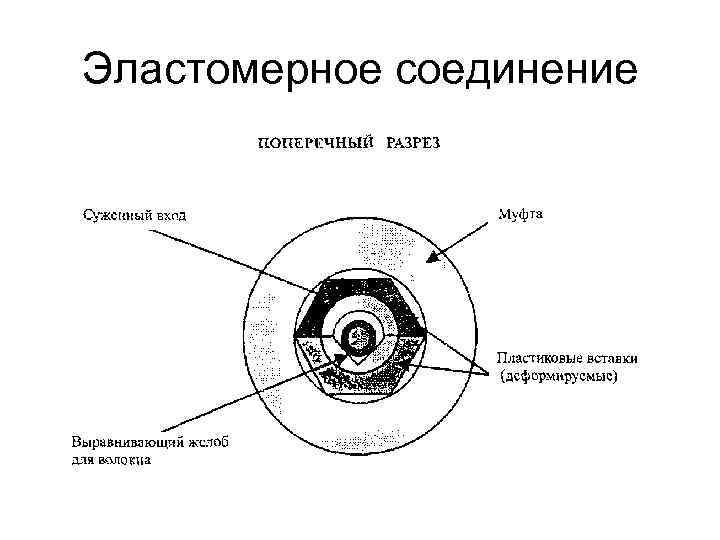

>Эластомерное соединение Эластомерное соединение

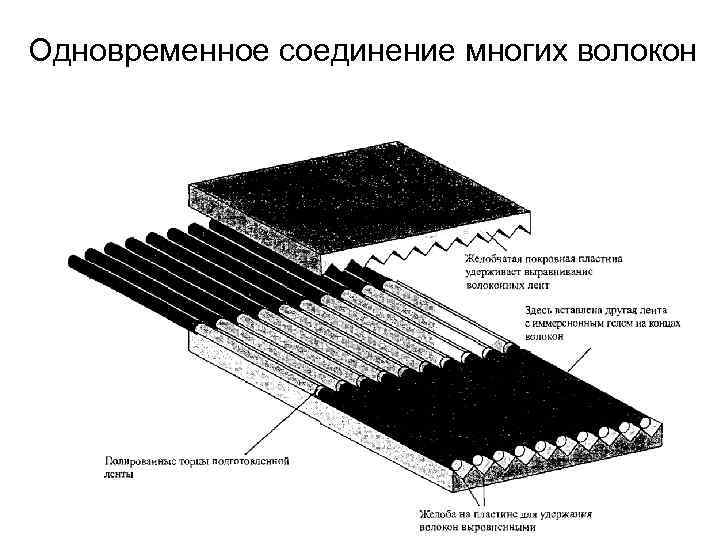

>Одновременное соединение многих волокон Одновременное соединение многих волокон

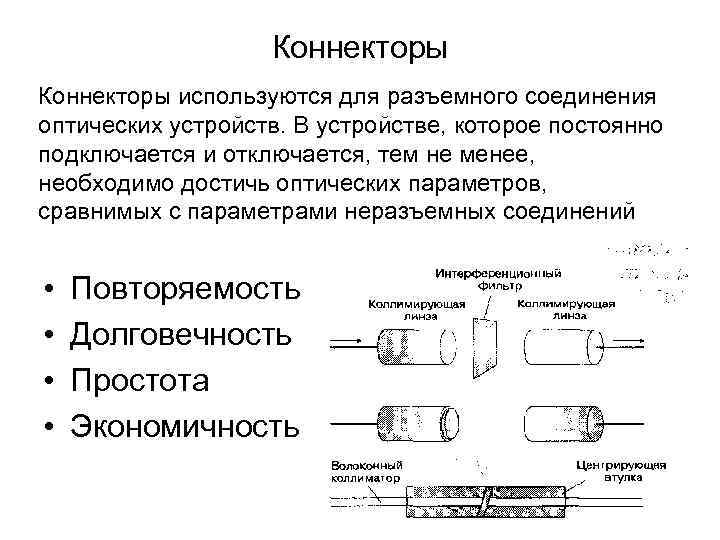

>    Коннекторы используются для разъемного соединения оптических устройств. В устройстве, которое Коннекторы используются для разъемного соединения оптических устройств. В устройстве, которое постоянно подключается и отключается, тем не менее, необходимо достичь оптических параметров, сравнимых с параметрами неразъемных соединений • Повторяемость • Долговечность • Простота • Экономичность

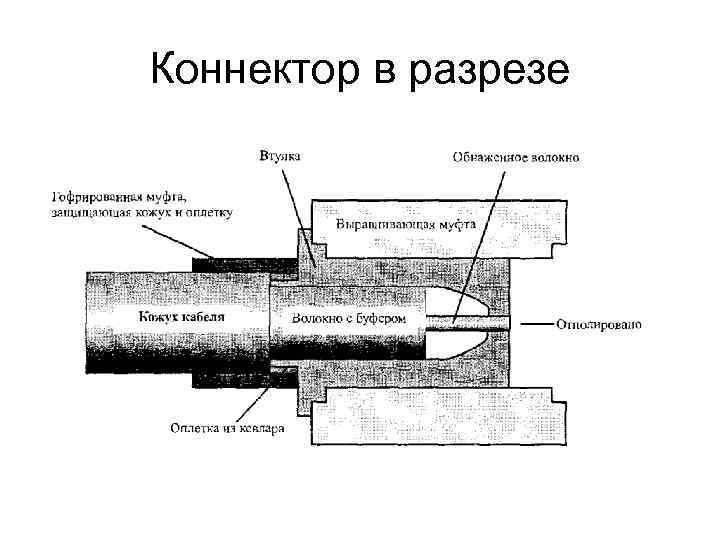

>Коннектор в разрезе Коннектор в разрезе

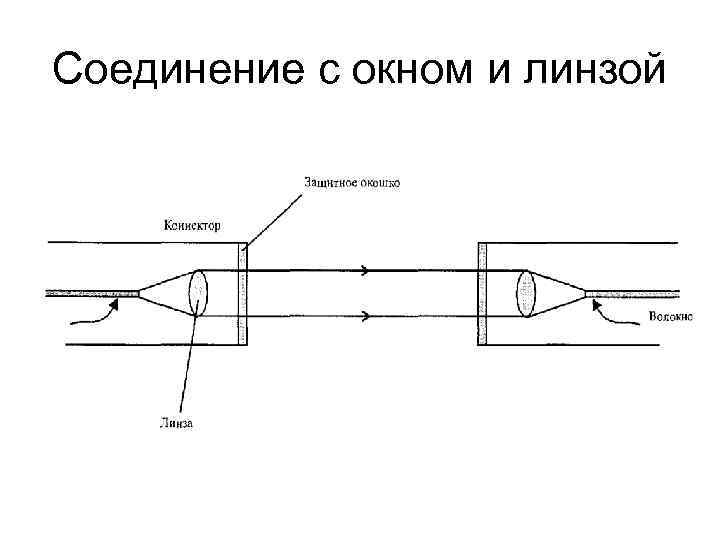

>Соединение с окном и линзой Соединение с окном и линзой

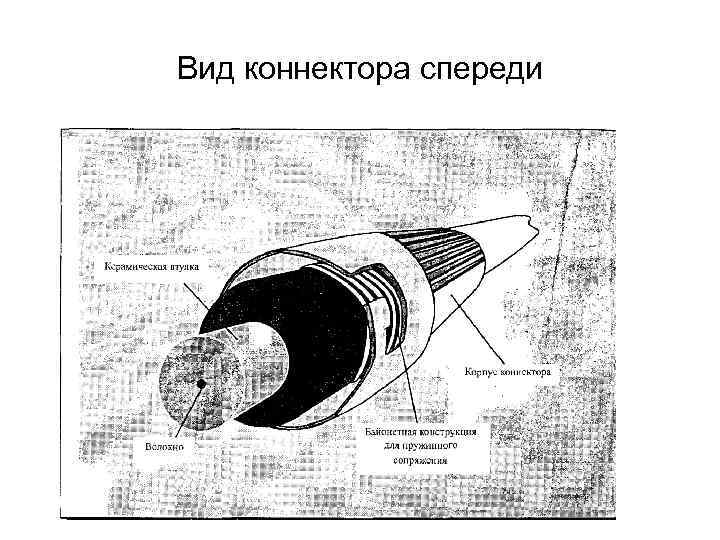

>Вид коннектора спереди Вид коннектора спереди

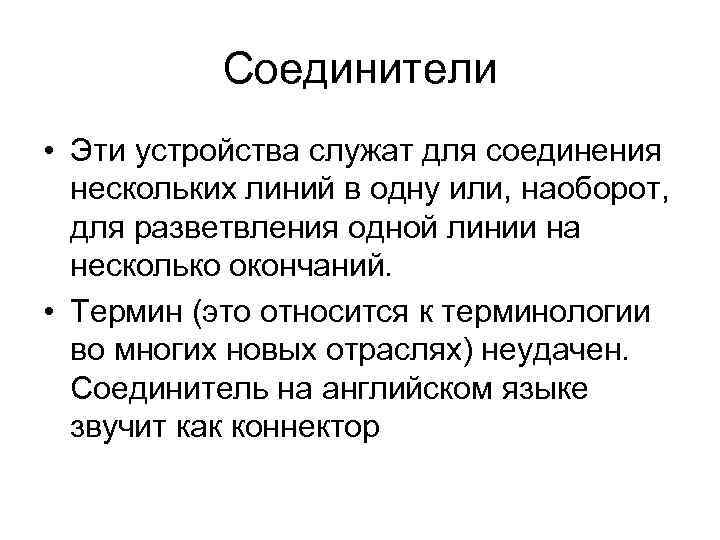

>  Соединители • Эти устройства служат для соединения  нескольких линий в одну Соединители • Эти устройства служат для соединения нескольких линий в одну или, наоборот, для разветвления одной линии на несколько окончаний. • Термин (это относится к терминологии во многих новых отраслях) неудачен. Соединитель на английском языке звучит как коннектор

>Виды соединителей Виды соединителей

>  Примеры устройств    разветвителей Оптический двухполюсный направленный ответвитель (а) и Примеры устройств разветвителей Оптический двухполюсный направленный ответвитель (а) и типа «звезда» (б): 1 — сердцевина; 2 — зеркало; 3 — оболочка

>Пример: направленный ответвитель со  сваренными волокнами Пример: направленный ответвитель со сваренными волокнами

>Принцип работы оптического ответвителя Принцип работы оптического ответвителя

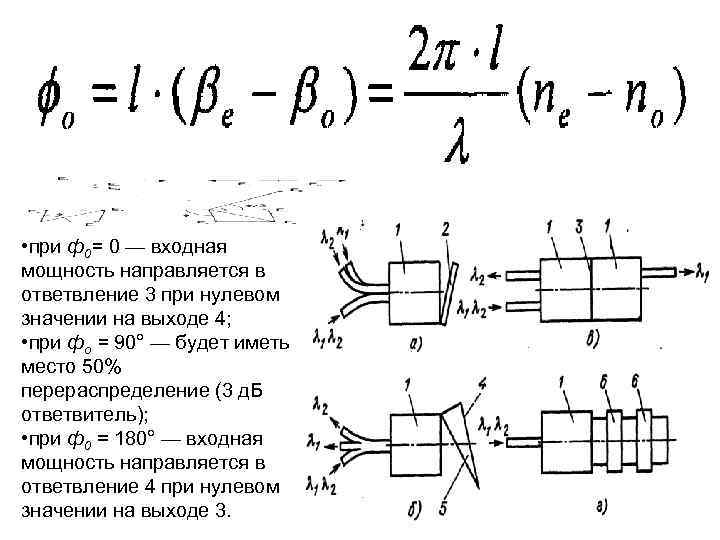

> • при ф0= 0 — входная мощность направляется в ответвление 3 при нулевом • при ф0= 0 — входная мощность направляется в ответвление 3 при нулевом значении на выходе 4; • при фо = 90° — будет иметь место 50% перераспределение (3 д. Б ответвитель); • при ф0 = 180° — входная мощность направляется в ответвление 4 при нулевом значении на выходе 3.

> Принцип работы устройств связи,   селективных к длине волны а — с Принцип работы устройств связи, селективных к длине волны а — с решеткой; б — с призмой; в — с интерференционным фильтры; г — с поглощающим фильтром; / — градиентная цилиндрическая линза; 2 — дифракционная решетка; 3 — хроматический фильтр; 4 — призма; 5 — отражающее покрытие; 6 — селективные фотодетекторы

>   Фильтры Одним из перспективных элементов, позволяющих решать весь спектр задач фильтрации Фильтры Одним из перспективных элементов, позволяющих решать весь спектр задач фильтрации оптических сигналов, является устройство на основе с многослойным покрытием тонкой интерференционной пленкой (интерференционный фильтр).

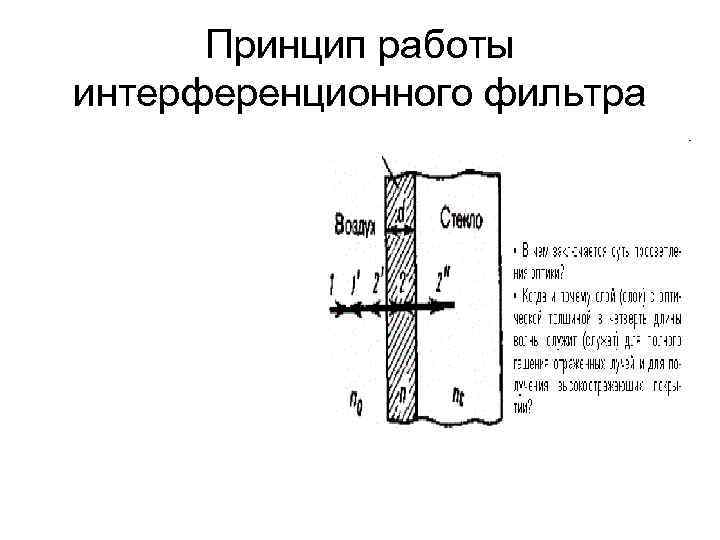

> Принцип работы интерференционного фильтра Принцип работы интерференционного фильтра

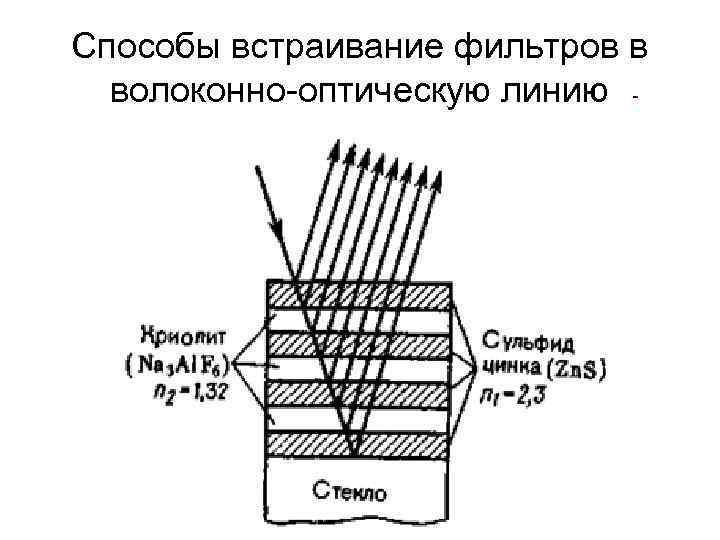

>Способы встраивание фильтров в  волоконно-оптическую линию Способы встраивание фильтров в волоконно-оптическую линию

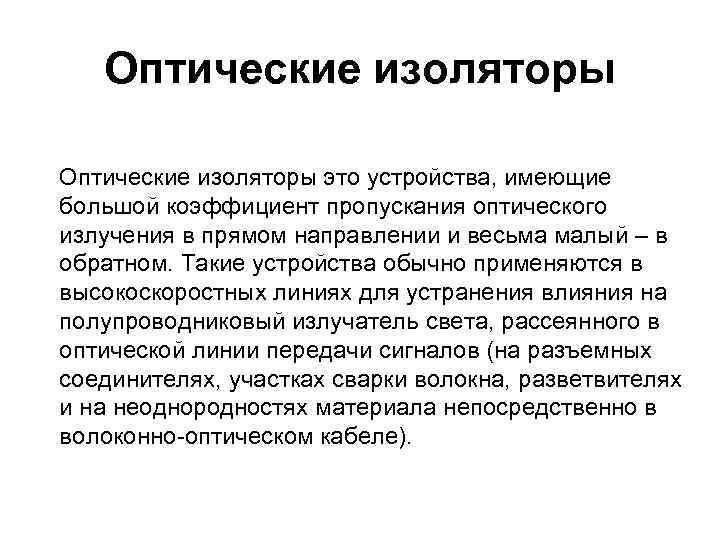

>  Оптические изоляторы это устройства, имеющие большой коэффициент пропускания оптического излучения в прямом Оптические изоляторы это устройства, имеющие большой коэффициент пропускания оптического излучения в прямом направлении и весьма малый – в обратном. Такие устройства обычно применяются в высокоскоростных линиях для устранения влияния на полупроводниковый излучатель света, рассеянного в оптической линии передачи сигналов (на разъемных соединителях, участках сварки волокна, разветвителях и на неоднородностях материала непосредственно в волоконно-оптическом кабеле).

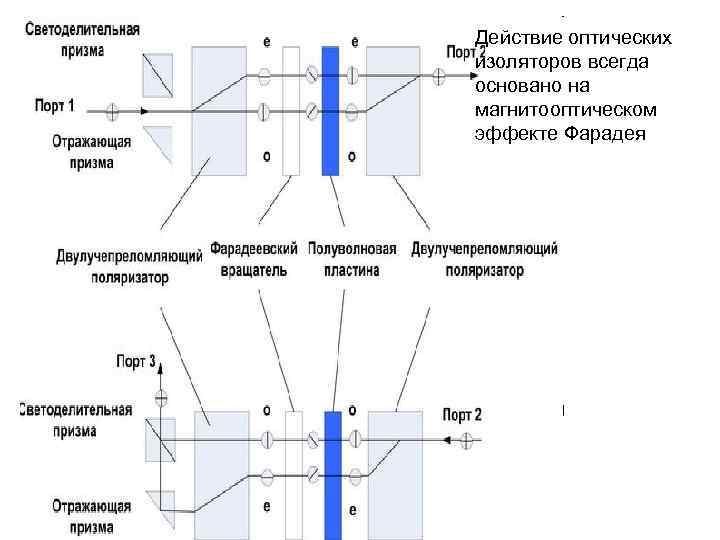

>Действие оптических изоляторов всегда основано на магнитооптическом эффекте Фарадея Действие оптических изоляторов всегда основано на магнитооптическом эффекте Фарадея

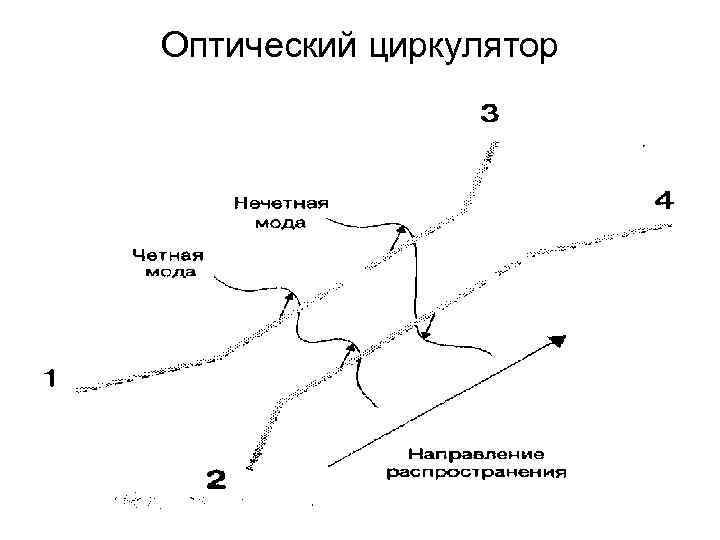

>Оптический циркулятор Оптический циркулятор

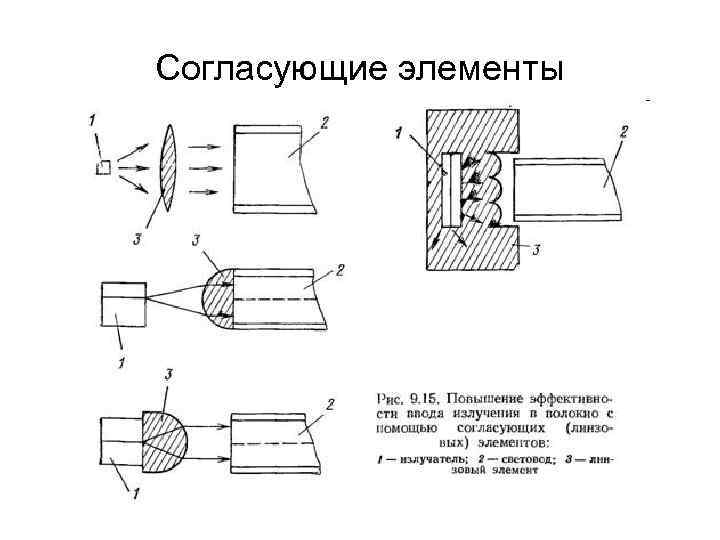

>Согласующие элементы Согласующие элементы
