Пассажирские вагоны серии 61 -44 хх ДВЕРИ НАРУЖНЫЕ АВТОМАТИЧЕСКИЕ Пассажирские вагоны серии 61 -44 хх ДВЕРИ НАРУЖНЫЕ АВТОМАТИЧЕСКИЕ

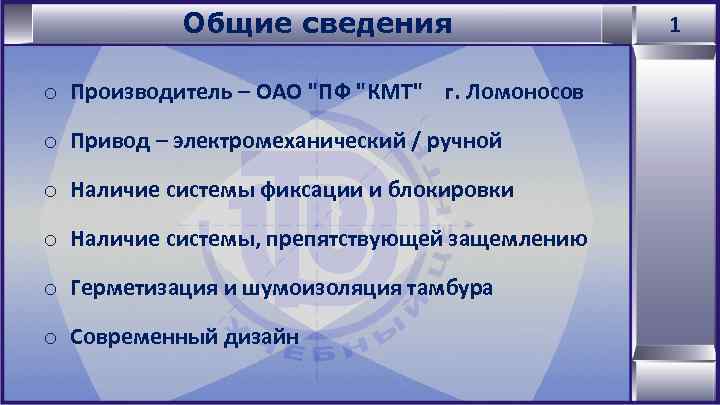

Общие сведения o Производитель – ОАО Общие сведения o Производитель – ОАО "ПФ "КМТ" г. Ломоносов o Привод – электромеханический / ручной o Наличие системы фиксации и блокировки o Наличие системы, препятствующей защемлению o Герметизация и шумоизоляция тамбура o Современный дизайн 1

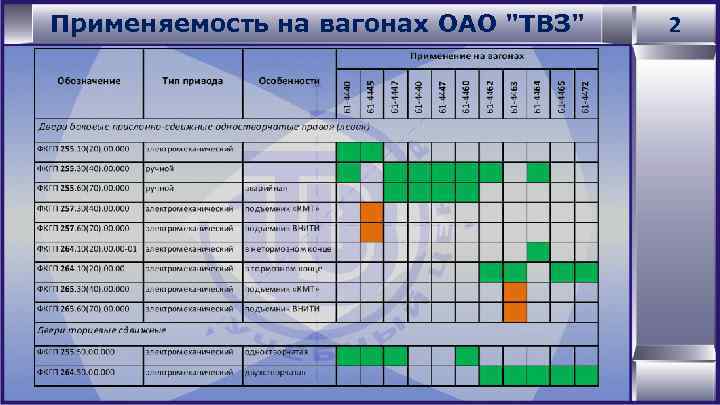

Применяемость на вагонах ОАО Применяемость на вагонах ОАО "ТВЗ" 2

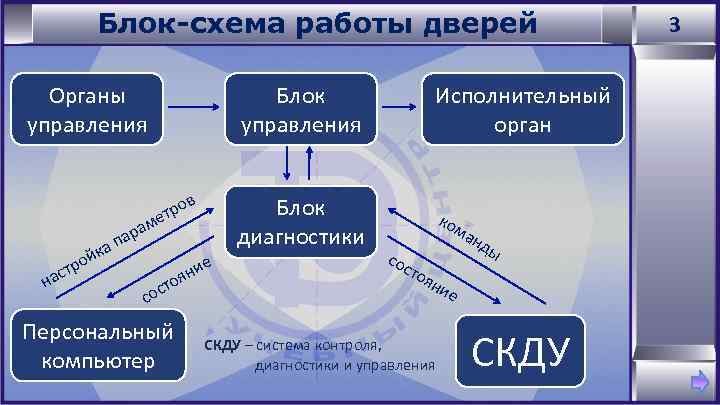

Блок-схема работы дверей Органы управления Блок диагностики в тро е ап йк ро ст Блок-схема работы дверей Органы управления Блок диагностики в тро е ап йк ро ст на м ара ие ян то сос Персональный компьютер Исполнительный орган ко ма н сос тоя ни СКДУ – система контроля, диагностики и управления ды е СКДУ 3

Блок управления Встроенный блок питания: 110 В DC Встроенный датчик температуры Версии: 6. 10 Блок управления Встроенный блок питания: 110 В DC Встроенный датчик температуры Версии: 6. 10 7. 10 9. 00 Взаимозаменяемость 9. 21 4

Блок диагностики Универсальность Возможность тестирования дверей 5 Блок диагностики Универсальность Возможность тестирования дверей 5

Блок диагностики дверей в пульте ПТМ Возможность настройки работы дверей с помощью ПЭВМ без Блок диагностики дверей в пульте ПТМ Возможность настройки работы дверей с помощью ПЭВМ без специального ПО 6

Схема расположения комплекса на вагоне 61 -4440 7 Схема расположения комплекса на вагоне 61 -4440 7

Боковая дверь. Устройство Привод Пульт управления Стойка в сборе Створка дверная Консоль Регулировка консоли Боковая дверь. Устройство Привод Пульт управления Стойка в сборе Створка дверная Консоль Регулировка консоли Пульт управления 8

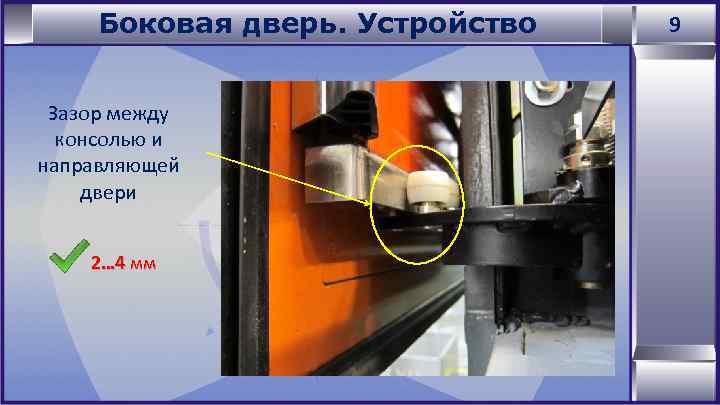

Боковая дверь. Устройство Зазор между консолью и направляющей двери 2… 4 мм 9 Боковая дверь. Устройство Зазор между консолью и направляющей двери 2… 4 мм 9

Боковая дверь. Устройство Датчик «Закрыто» Датчики «Поджато» и «Мертвая точка» 10 Боковая дверь. Устройство Датчик «Закрыто» Датчики «Поджато» и «Мертвая точка» 10

Боковая дверь. Устройство тчи Да Под к « ка» нож 11 Боковая дверь. Устройство тчи Да Под к « ка» нож 11

Торцевая дверь. Устройство Привод Блок управления Муфта Створка дверная 12 Торцевая дверь. Устройство Привод Блок управления Муфта Створка дверная 12

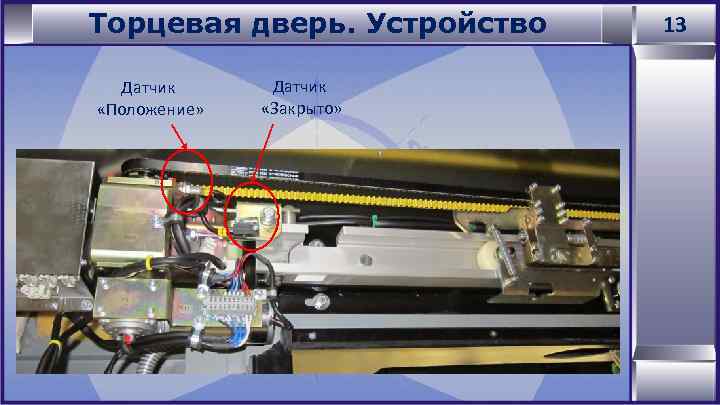

Торцевая дверь. Устройство Датчик «Положение» Датчик «Закрыто» 13 Торцевая дверь. Устройство Датчик «Положение» Датчик «Закрыто» 13

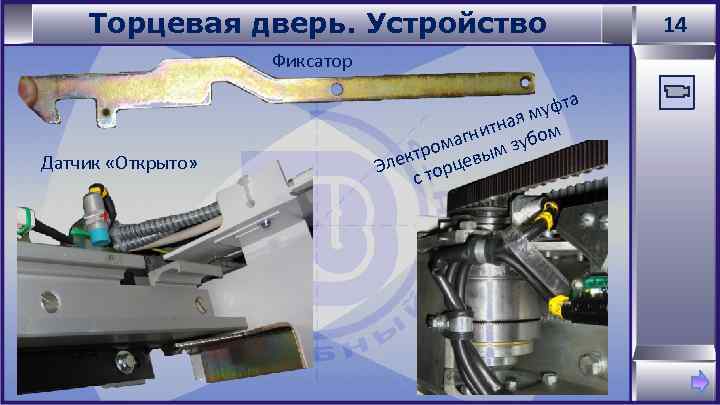

Торцевая дверь. Устройство Фиксатор Датчик «Открыто» та муф я итна бом гн ома ым Торцевая дверь. Устройство Фиксатор Датчик «Открыто» та муф я итна бом гн ома ым зу р лект орцев Э ст 14

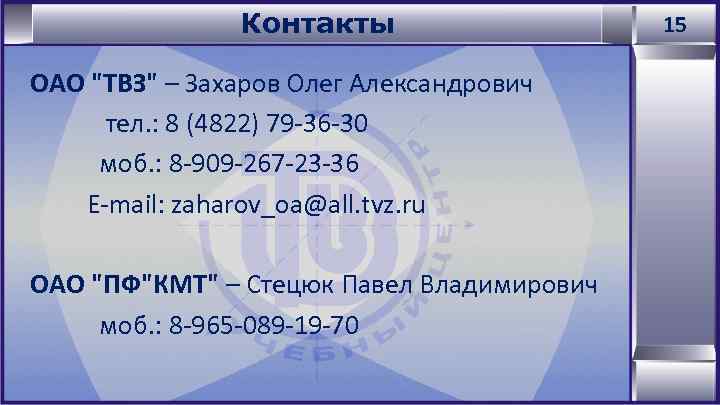

Контакты ОАО Контакты ОАО "ТВЗ" – Захаров Олег Александрович тел. : 8 (4822) 79 -36 -30 моб. : 8 -909 -267 -23 -36 E-mail: zaharov_oa@all. tvz. ru ОАО "ПФ"КМТ" – Стецюк Павел Владимирович моб. : 8 -965 -089 -19 -70 15

Пассажирские вагоны серии 61 -44 хх ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ ИНВАЛИДА Пассажирские вагоны серии 61 -44 хх ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ ИНВАЛИДА

Разновидности подъемных устройств Распределение по производителям o Устройство подъемно-транспортное для инвалида (УПТИ) производства ОАО Разновидности подъемных устройств Распределение по производителям o Устройство подъемно-транспортное для инвалида (УПТИ) производства ОАО «ПФ «КМТ» 3 42 o Комплект подъемных устройств (КПУ) производства ОАО "ПФ"КМТ" ОАО "ТВЗ" ОАО «ВНИТИ» ОАО "ВНИТИ" 90 o Комплекс подъемных устройств (КПУ) производства ОАО «ТВЗ» Всего: 135 1

КПУ ОАО «ТВЗ» УПТИ ОАО «КМТ» 2 КПУ ОАО «ТВЗ» УПТИ ОАО «КМТ» 2

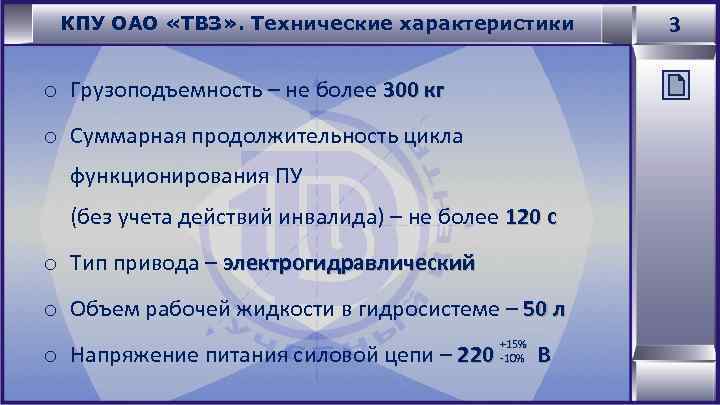

КПУ ОАО «ТВЗ» . Технические характеристики o Грузоподъемность – не более 300 кг o КПУ ОАО «ТВЗ» . Технические характеристики o Грузоподъемность – не более 300 кг o Суммарная продолжительность цикла функционирования ПУ (без учета действий инвалида) – не более 120 с o Тип привода – электрогидравлический o Объем рабочей жидкости в гидросистеме – 50 л o Напряжение питания силовой цепи – 220 +15% -10% В 3

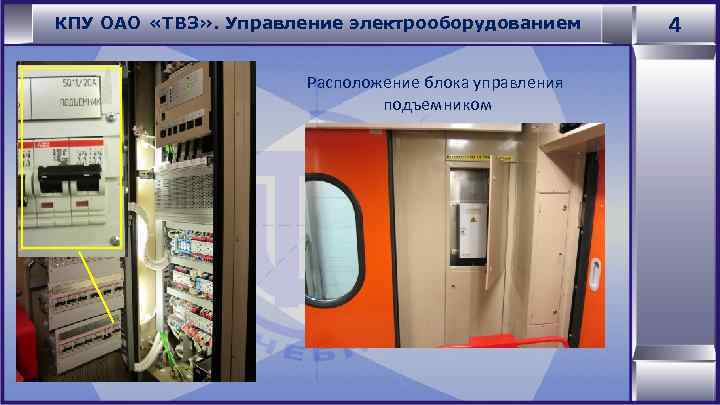

КПУ ОАО «ТВЗ» . Управление электрооборудованием Расположение блока управления подъемником 4 КПУ ОАО «ТВЗ» . Управление электрооборудованием Расположение блока управления подъемником 4

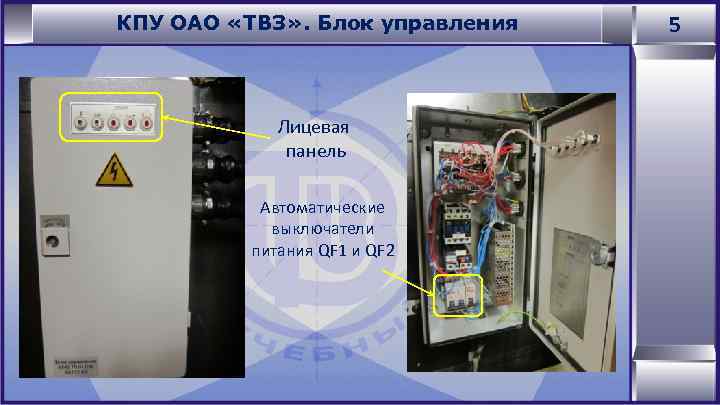

КПУ ОАО «ТВЗ» . Блок управления Лицевая панель Автоматические выключатели питания QF 1 и КПУ ОАО «ТВЗ» . Блок управления Лицевая панель Автоматические выключатели питания QF 1 и QF 2 5

КПУ ОАО «ТВЗ» . Шкаф управления 6 КПУ ОАО «ТВЗ» . Шкаф управления 6

КПУ ОАО «ТВЗ» . Шкаф управления ручным приводом Рукоятка ручного насоса Насос ручного привода КПУ ОАО «ТВЗ» . Шкаф управления ручным приводом Рукоятка ручного насоса Насос ручного привода 7

КПУ ОАО «ТВЗ» . Фиксатор подъемного устройства Фиксатор в транспортном положении Фиксатор в рабочем КПУ ОАО «ТВЗ» . Фиксатор подъемного устройства Фиксатор в транспортном положении Фиксатор в рабочем положении 8

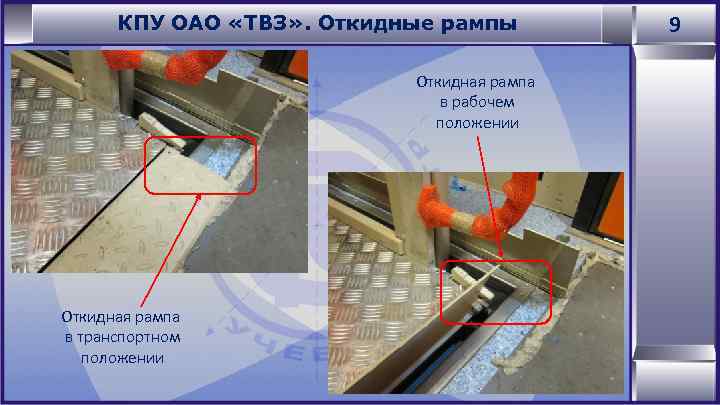

КПУ ОАО «ТВЗ» . Откидные рампы Откидная рампа в рабочем положении Откидная рампа в КПУ ОАО «ТВЗ» . Откидные рампы Откидная рампа в рабочем положении Откидная рампа в транспортном положении 9

КПУ ОАО «ТВЗ» . Датчики Переключатели рабочего положения откидных рамп 10 КПУ ОАО «ТВЗ» . Датчики Переключатели рабочего положения откидных рамп 10

КПУ ОАО «ТВЗ» . Датчики Нижнее положение ПУ Положение фиксатора ПУ Положение подножки 11 КПУ ОАО «ТВЗ» . Датчики Нижнее положение ПУ Положение фиксатора ПУ Положение подножки 11

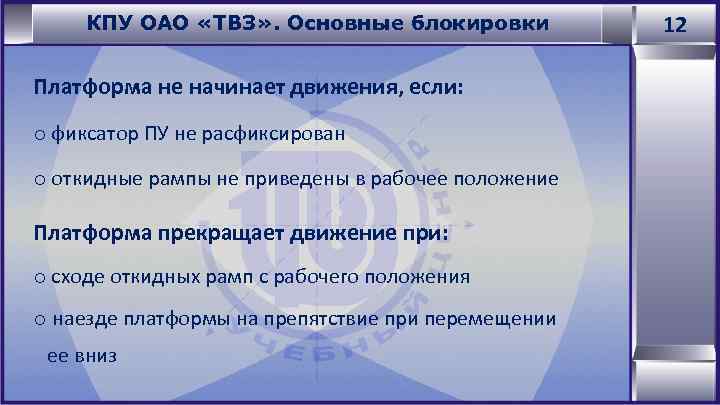

КПУ ОАО «ТВЗ» . Основные блокировки Платформа не начинает движения, если: o фиксатор ПУ КПУ ОАО «ТВЗ» . Основные блокировки Платформа не начинает движения, если: o фиксатор ПУ не расфиксирован o откидные рампы не приведены в рабочее положение Платформа прекращает движение при: o сходе откидных рамп с рабочего положения o наезде платформы на препятствие при перемещении ее вниз 12

КПУ ОАО «ТВЗ» . Основные блокировки Фиксатор ПУ в транспортном положении Фиксатор ПУ в КПУ ОАО «ТВЗ» . Основные блокировки Фиксатор ПУ в транспортном положении Фиксатор ПУ в рабочем положении 13

КПУ ОАО «ТВЗ» . Движение без блокировок 1. Перевести ручной переключатель гидрораспределителя в положение, КПУ ОАО «ТВЗ» . Движение без блокировок 1. Перевести ручной переключатель гидрораспределителя в положение, соответсвующее желаемому направлению движения платформы 2. Нажать кнопку SB 3 на стационарном пульте управления ПУ ВНИМАНИЕ! Движение осуществляется без блокировок! 14

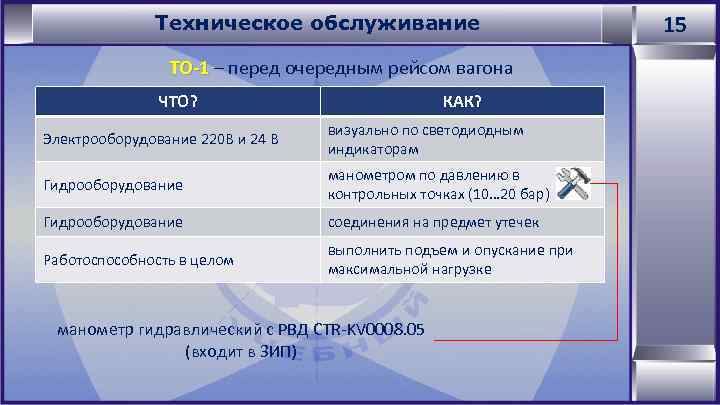

Техническое обслуживание ТО-1 – перед очередным рейсом вагона ЧТО? КАК? Электрооборудование 220 В и Техническое обслуживание ТО-1 – перед очередным рейсом вагона ЧТО? КАК? Электрооборудование 220 В и 24 В визуально по светодиодным индикаторам Гидрооборудование манометром по давлению в контрольных точках (10… 20 бар) Гидрооборудование соединения на предмет утечек Работоспособность в целом выполнить подъем и опускание при максимальной нагрузке манометр гидравлический с РВД CTR-KV 0008. 05 (входит в ЗИП) 15

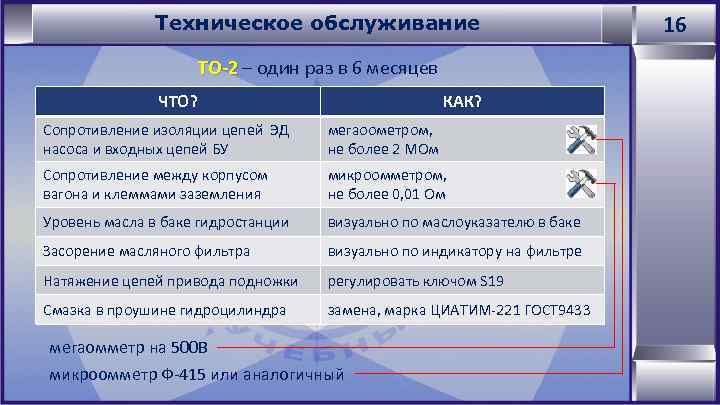

Техническое обслуживание ТО-2 – один раз в 6 месяцев ЧТО? КАК? Сопротивление изоляции цепей Техническое обслуживание ТО-2 – один раз в 6 месяцев ЧТО? КАК? Сопротивление изоляции цепей ЭД насоса и входных цепей БУ мегаоометром, не более 2 МОм Сопротивление между корпусом вагона и клеммами заземления микроомметром, не более 0, 01 Ом Уровень масла в баке гидростанции визуально по маслоуказателю в баке Засорение масляного фильтра визуально по индикатору на фильтре Натяжение цепей привода подножки регулировать ключом S 19 Смазка в проушине гидроцилиндра замена, марка ЦИАТИМ-221 ГОСТ 9433 мегаомметр на 500 В микроомметр Ф-415 или аналогичный 16
