Пассажирские вагоны габарита RIC САНИТАРНОЕ ОБОРУДОВАНИЕ

ОБЩЕЕ ОПИСАНИЕ

Характеристики • Туалетный комплекс вместимость фекального бака - 800± 30 л; рабочее давление (абсолютное) во внутренней емкости фекального бака и сливной магистрали - 0, 35 … 0, 65 бар; температура внутри бака-накопителя при температуре окружающей среды до минус 50 °С, не менее плюс 3; температура окружающей среды, °С - минимальная - минус 50; - максимальная - плюс 45; внутренний диаметр трубы сливной магистрали, не менее 40 мм; • • Система водоснабжения рабочее давление воды в водяной магистрали - 2, 0 … 3, 0 бар; расход воды на один дозированный смыв - 0, 3 … 0, 5 л; вместимость бака свежей воды - 1000± 30 л; вместимость бойлера - 40± 5 л; • •

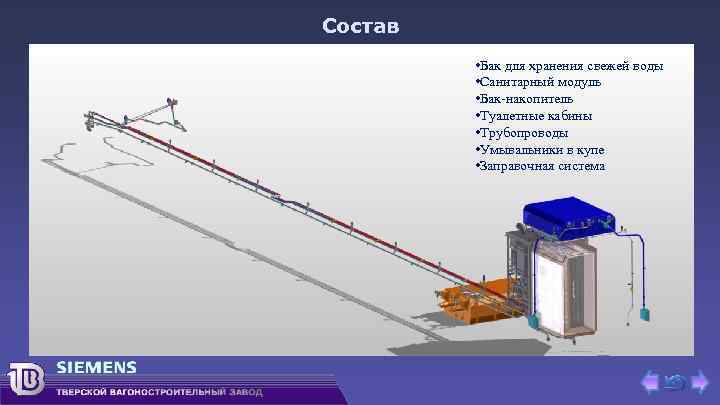

Состав • Бак для хранения свежей воды • Санитарный модуль • Бак-накопитель • Туалетные кабины • Трубопроводы • Умывальники в купе • Заправочная система

Санитарно-техническое оборудование

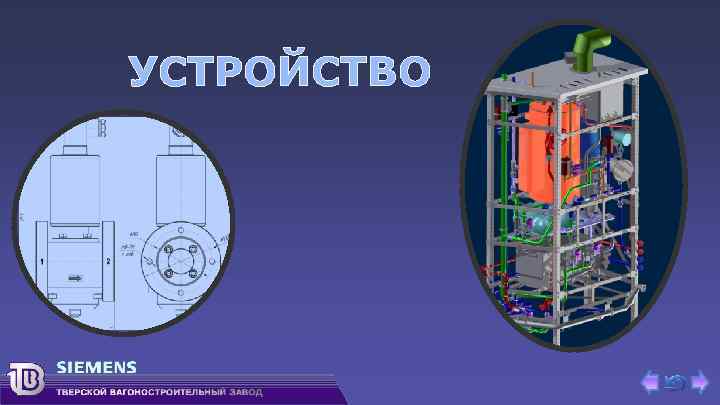

УСТРОЙСТВО

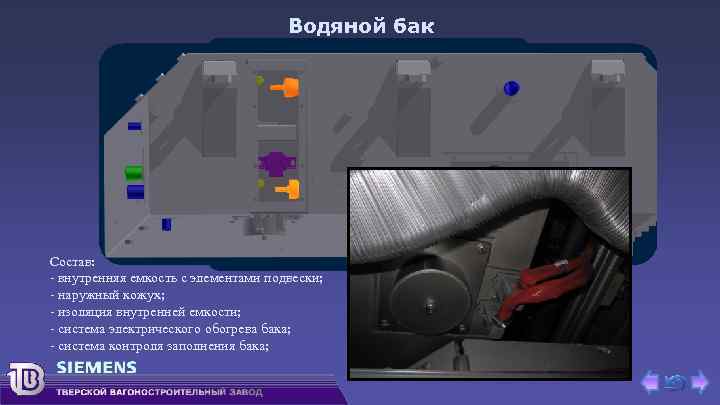

Водяной бак Состав: - внутренняя емкость с элементами подвески; - наружный кожух; - изоляция внутренней емкости; - система электрического обогрева бака; - система контроля заполнения бака;

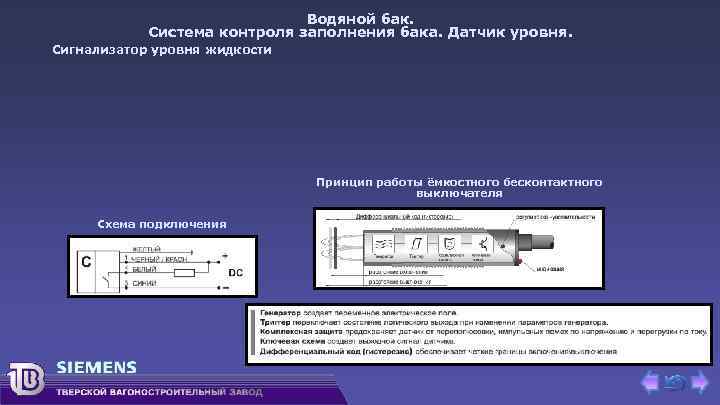

Водяной бак. Система контроля заполнения бака. Датчик уровня. Сигнализатор уровня жидкости Принцип работы ёмкостного бесконтактного выключателя Схема подключения

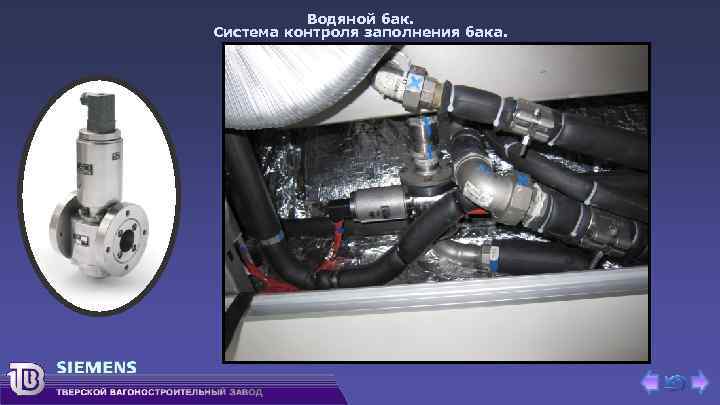

Водяной бак. Система контроля заполнения бака.

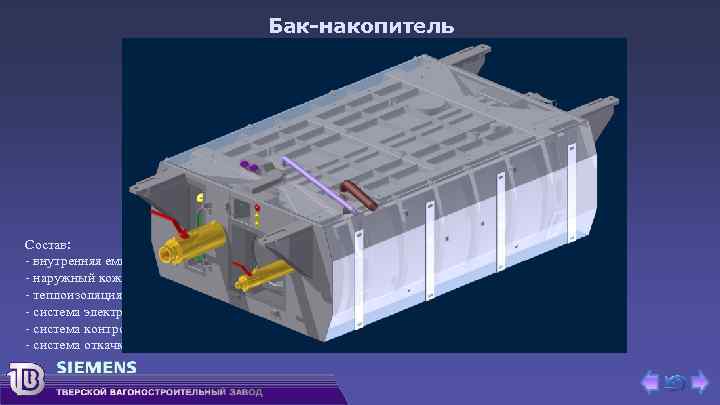

Бак-накопитель Состав: - внутренняя емкость с элементами подвески; - наружный кожух; - теплоизоляция внутренней емкости; - система электрического обогрева бака с применением жидкости для увеличения теплопередачи; - система контроля заполнения бака-накопителя; - система откачки;

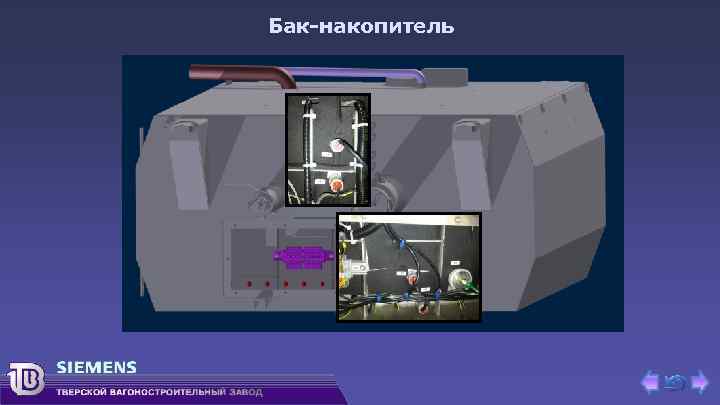

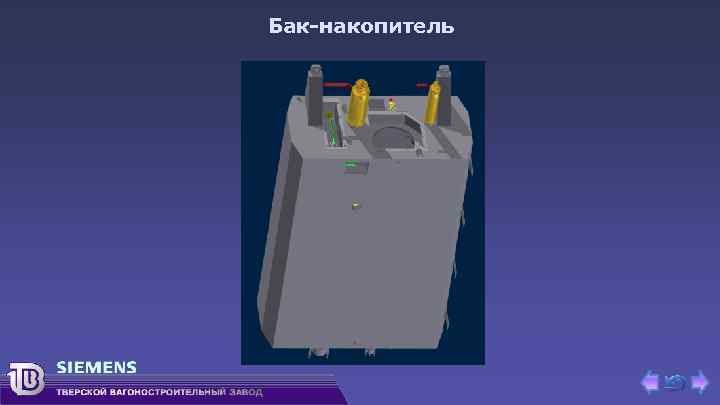

Бак-накопитель

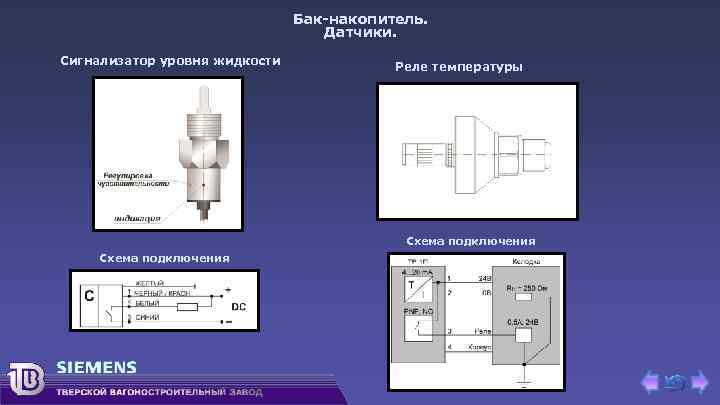

Бак-накопитель. Датчики. Сигнализатор уровня жидкости Реле температуры Схема подключения

Заправочный модуль

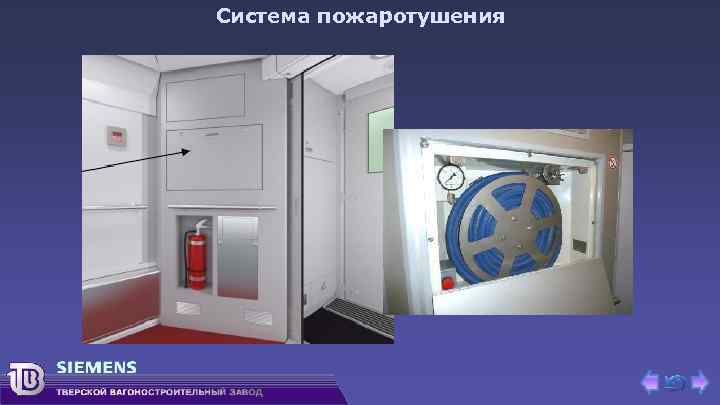

Система пожаротушения

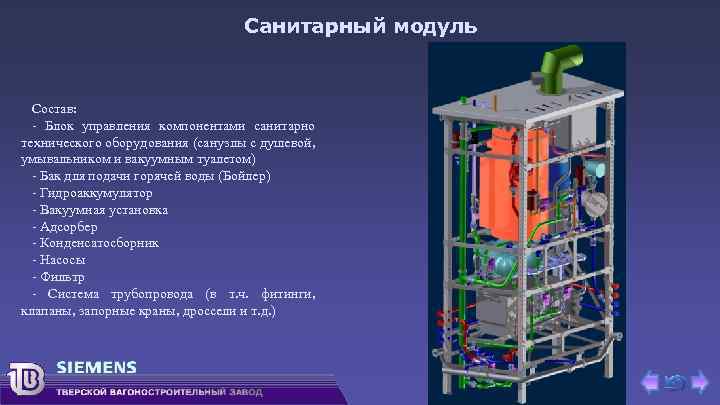

Санитарный модуль Состав: - Блок управления компонентами санитарно технического оборудования (санузлы с душевой, умывальником и вакуумным туалетом) - Бак для подачи горячей воды (Бойлер) - Гидроаккумулятор - Вакуумная установка - Адсорбер - Конденсатосборник - Насосы - Фильтр - Система трубопровода (в т. ч. фитинги, клапаны, запорные краны, дроссели и т. д. )

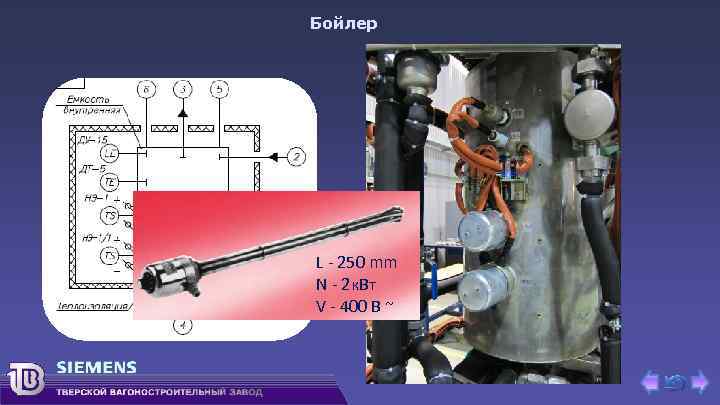

Бойлер L - 250 mm N - 2 к. Вт V - 400 В ~

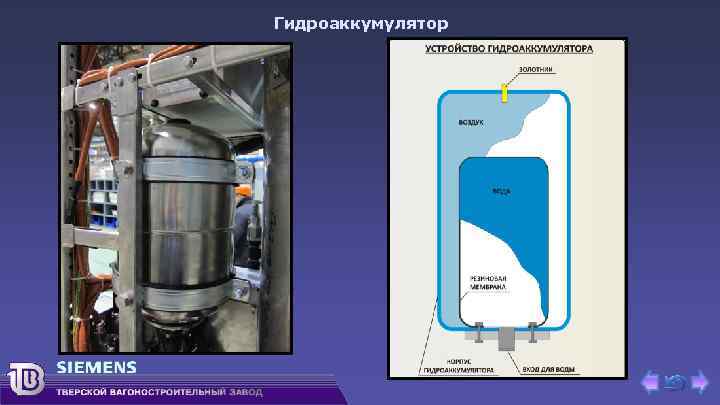

Гидроаккумулятор

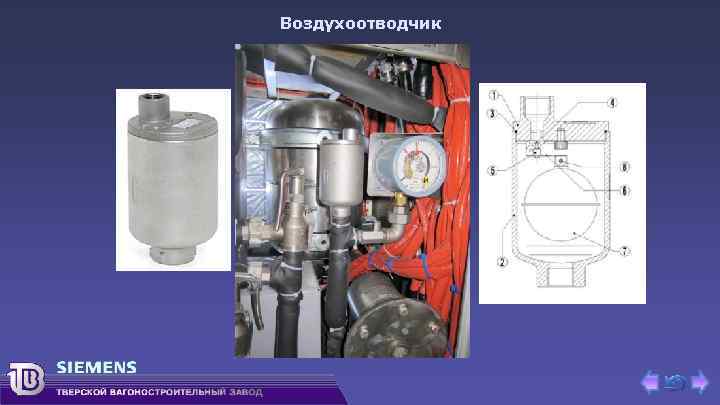

Воздухоотводчик 1 – корпус 2 – крышка 3 – уплотнение 4 – седло 5 – клапан 6, 8 – рычаг 7 – поплавок

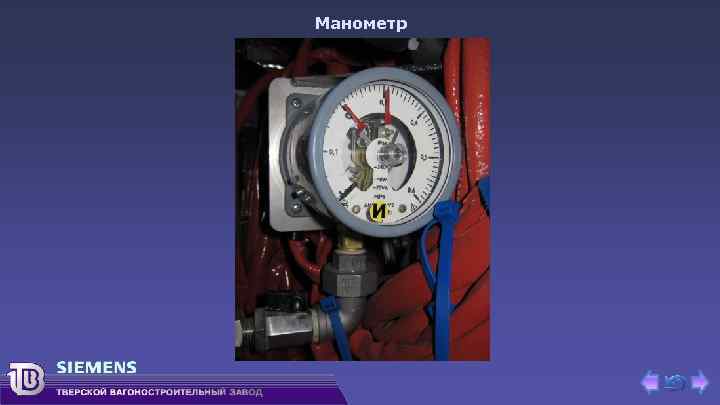

Манометр

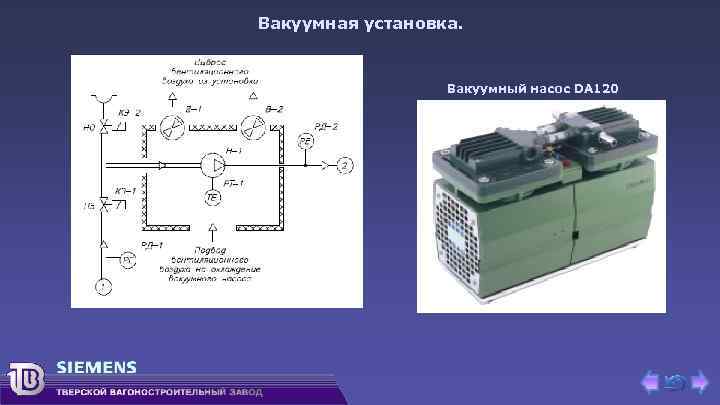

Вакуумная установка. Вакуумный насос DA 120

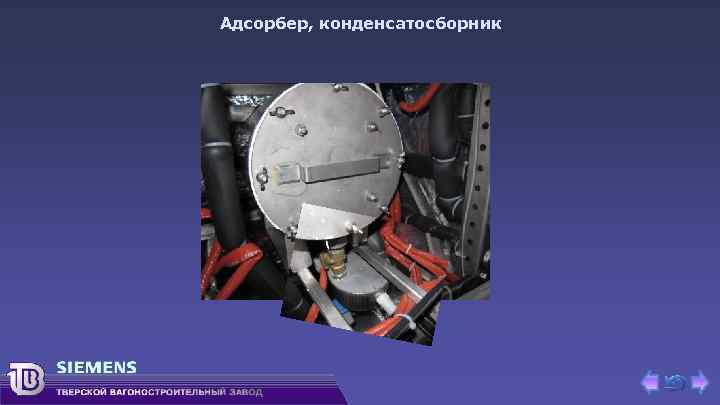

Адсорбер, конденсатосборник

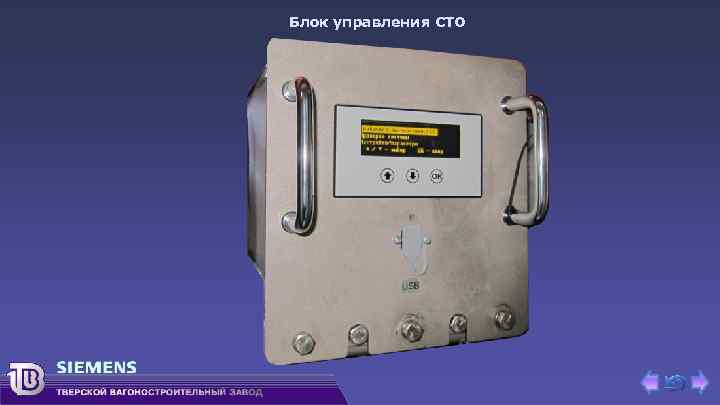

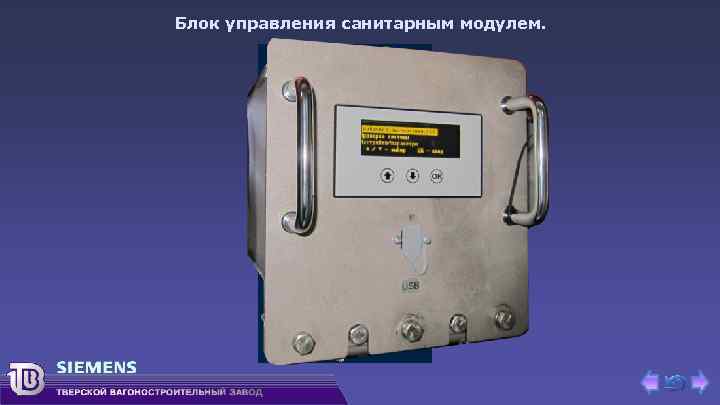

Блок управления санитарным модулем.

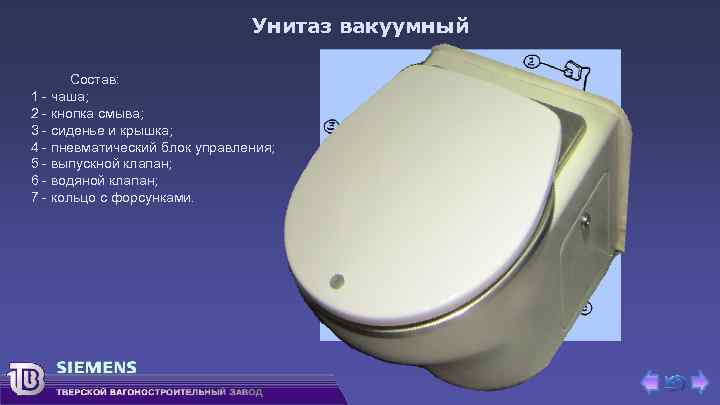

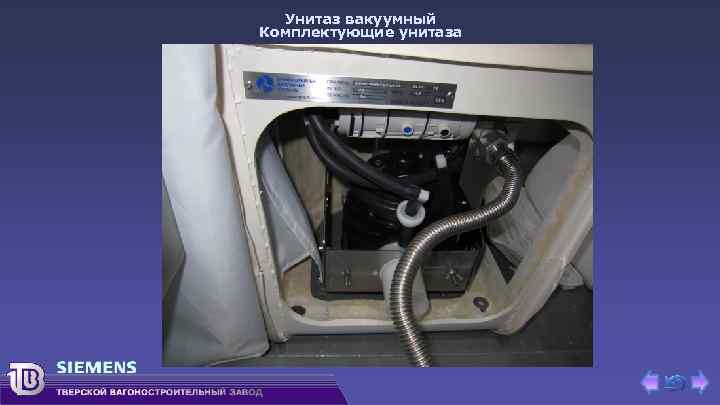

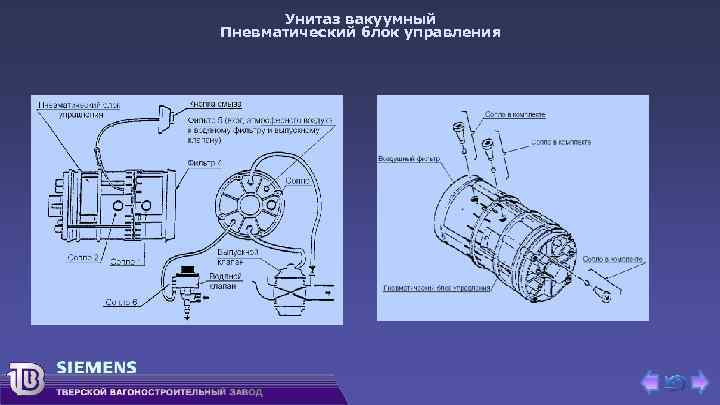

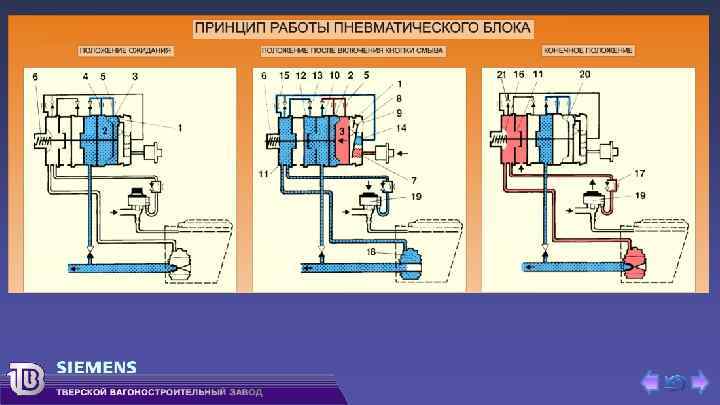

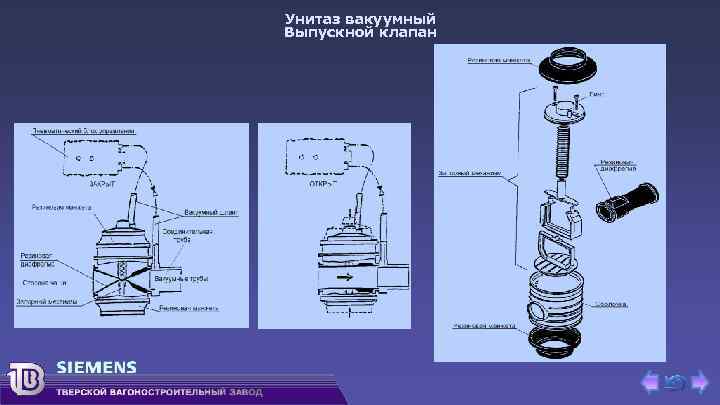

Унитаз вакуумный Состав: 1 - чаша; 2 - кнопка смыва; 3 - сиденье и крышка; 4 - пневматический блок управления; 5 - выпускной клапан; 6 - водяной клапан; 7 - кольцо с форсунками.
