Пасивни сгради – Зелени сгради 1 Пасивни сгради – Зелени сгради 1

Пасивно строителство – Зелени Сгради 2 Пасивно строителство – Зелени Сгради 2

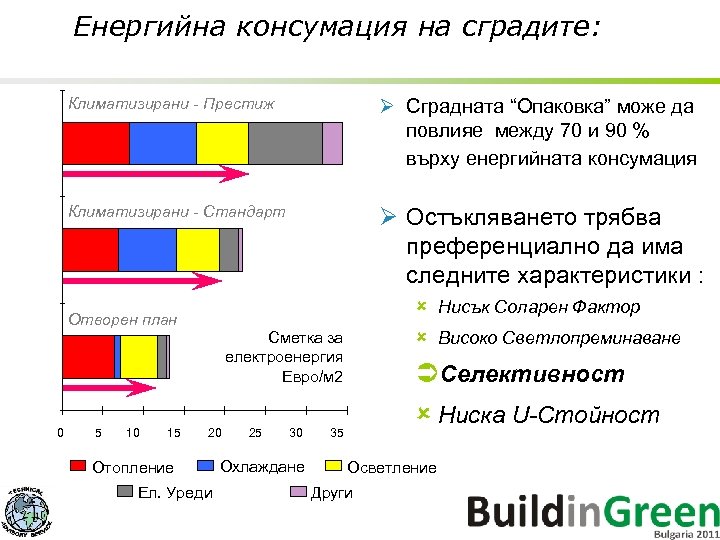

Енергийна консумация на сградите: Климатизирани - Престиж Ø Сградната “Опаковка” може да повлияе между Енергийна консумация на сградите: Климатизирани - Престиж Ø Сградната “Опаковка” може да повлияе между 70 и 90 % върху енергийната консумация Климатизирани - Стандарт Ø Остъкляването трябва преференциално да има следните характеристики : Отворен план Сметка за електроенергия Евро/м 2 0 5 10 15 20 Отопление Ел. Уреди 25 30 Охлаждане 35 û Нисък Соларен Фактор û Високо Светлопреминаване ÜСелективност û Ниска U-Стойност Осветление Други

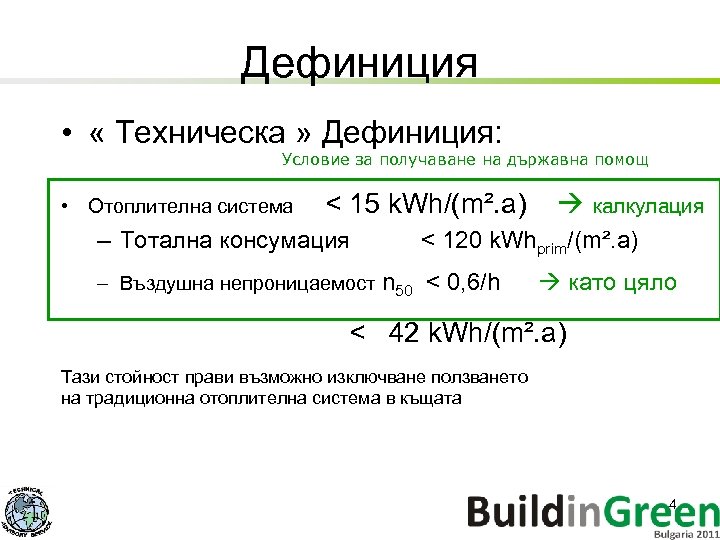

Дефиниция • « Техническа » Дефиниция: Условие за получаване на държавна помощ • Отоплителна Дефиниция • « Техническа » Дефиниция: Условие за получаване на държавна помощ • Отоплителна система < 15 k. Wh/(m². a) калкулация – Тотална консумация < 120 k. Whprim/(m². a) – Въздушна непроницаемост n 50 < 0, 6/h като цяло < 42 k. Wh/(m². a) Тази стойност прави възможно изключване ползването на традиционна отоплителна система в къщата 4

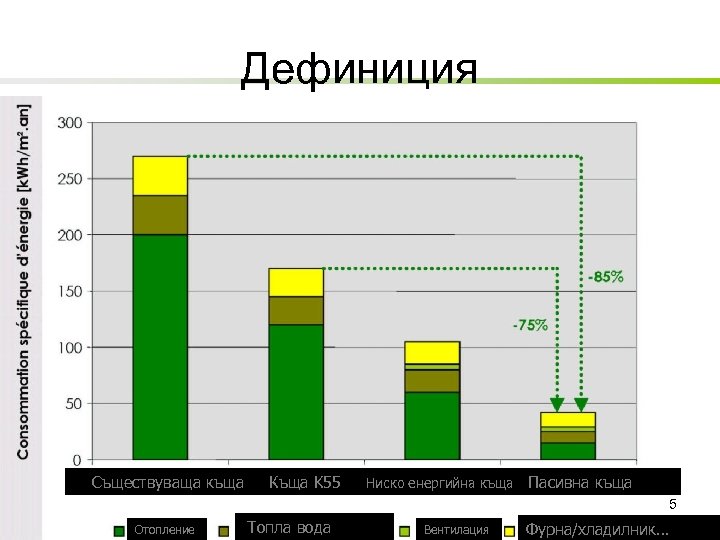

Дефиниция Съществуваща къща Къща K 55 Ниско енергийна къща Пасивна къща 5 Отопление Топла Дефиниция Съществуваща къща Къща K 55 Ниско енергийна къща Пасивна къща 5 Отопление Топла вода Вентилация Фурна/хладилник…

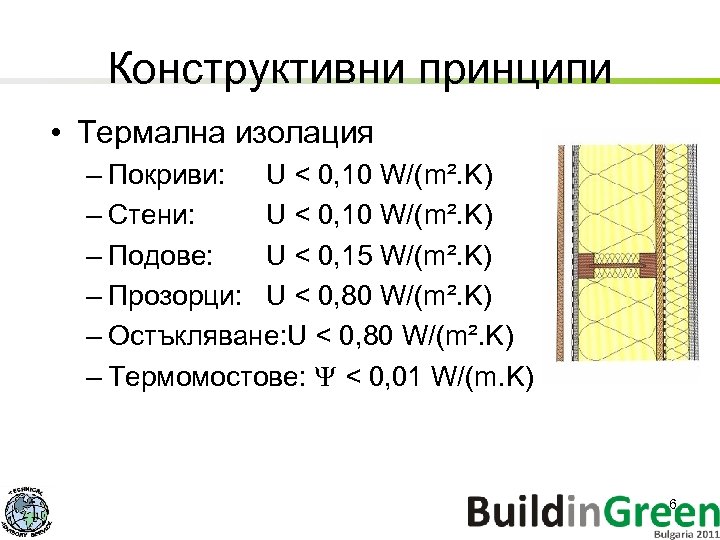

Конструктивни принципи • Термална изолация – Покриви: U < 0, 10 W/(m². K) – Конструктивни принципи • Термална изолация – Покриви: U < 0, 10 W/(m². K) – Стени: U < 0, 10 W/(m². K) – Подове: U < 0, 15 W/(m². K) – Прозорци: U < 0, 80 W/(m². K) – Остъкляване: U < 0, 80 W/(m². K) – Термомостове: Y < 0, 01 W/(m. K) 6

Конструктивни принципи K 55 Ниско енергийна Пасивна Покрив (l=0, 045) U = 0, 40 Конструктивни принципи K 55 Ниско енергийна Пасивна Покрив (l=0, 045) U = 0, 40 U = 0, 20 U = 0, 10 10, 5 cm 21, 7 cm 44, 2 cm Стена (l=0, 045) U = 0, 60 U = 0, 25 U = 0, 10 6, 7 cm 17, 2 cm 44, 2 cm Под (l=0, 045) U = 0, 90 U = 0, 30 U = 0, 15 3, 6 cm 13, 6 cm 28, 6 cm U = 3, 5 U = 1, 5 U = 0, 8 DV DV low-e TV Прозорец 7

8 8

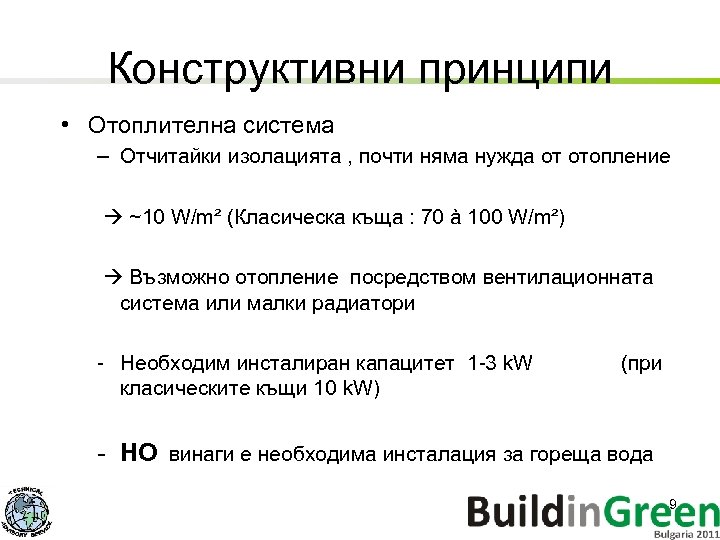

Конструктивни принципи • Отоплителна система – Отчитайки изолацията , почти няма нужда от отопление Конструктивни принципи • Отоплителна система – Отчитайки изолацията , почти няма нужда от отопление ~10 W/m² (Класическа къща : 70 à 100 W/m²) Възможно отопление посредством вентилационната система или малки радиатори - Необходим инсталиран капацитет 1 -3 k. W (при класическите къщи 10 k. W) - НО винаги е необходима инсталация за гореща вода 9

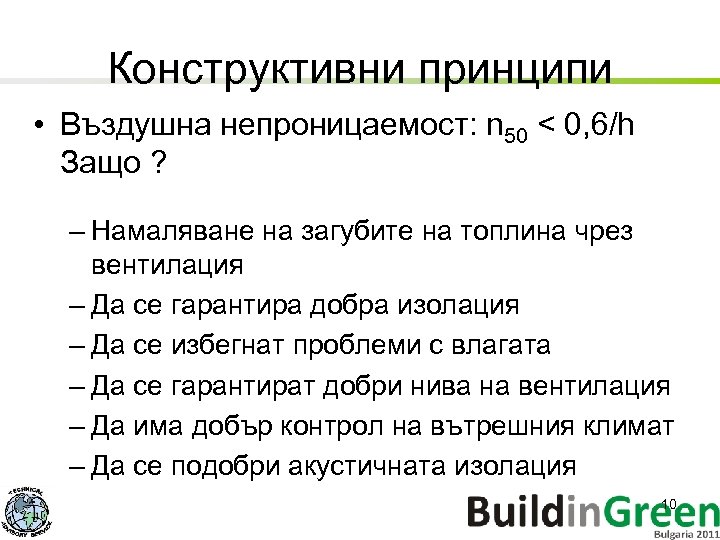

Конструктивни принципи • Въздушна непроницаемост: n 50 < 0, 6/h Защо ? – Намаляване Конструктивни принципи • Въздушна непроницаемост: n 50 < 0, 6/h Защо ? – Намаляване на загубите на топлина чрез вентилация – Да се гарантира добра изолация – Да се избегнат проблеми с влагата – Да се гарантират добри нива на вентилация – Да има добър контрол на вътрешния климат – Да се подобри акустичната изолация 10

Конструктивни принципи • n 50 < 0, 6/h 11 Конструктивни принципи • n 50 < 0, 6/h 11

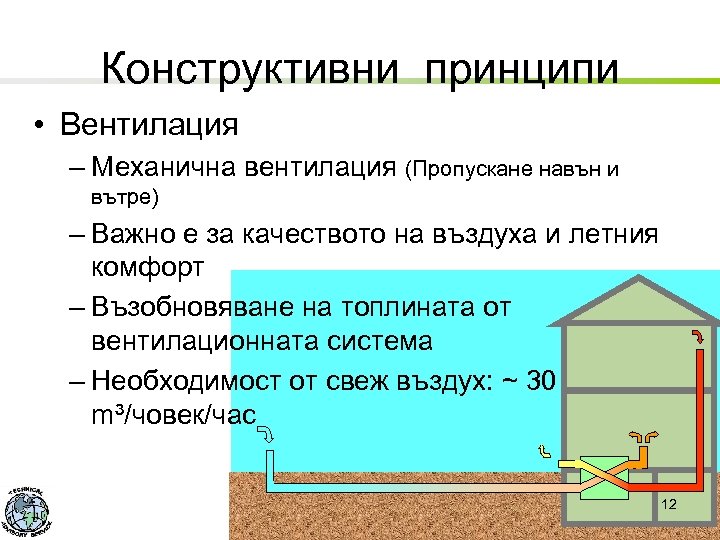

Конструктивни принципи • Вентилация – Механична вентилация (Пропускане навън и вътре) – Важно е Конструктивни принципи • Вентилация – Механична вентилация (Пропускане навън и вътре) – Важно е за качеството на въздуха и летния комфорт – Възобновяване на топлината от вентилационната система – Необходимост от свеж въздух: ~ 30 m³/човек/час 12

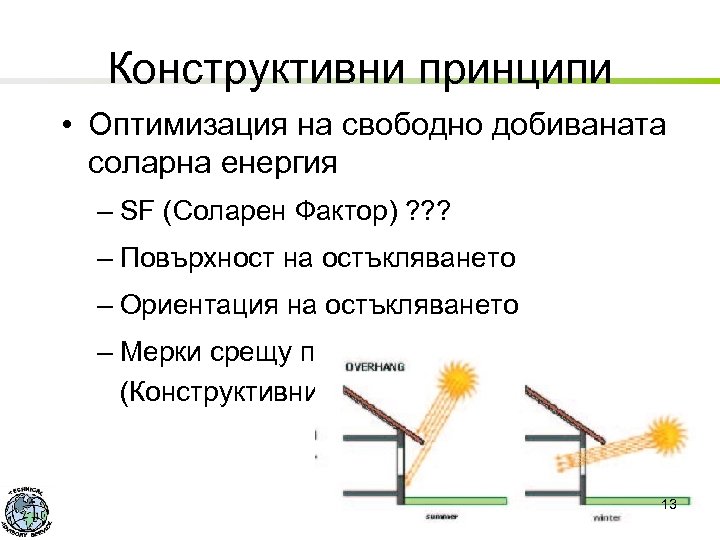

Конструктивни принципи • Оптимизация на свободно добиваната соларна енергия – SF (Соларен Фактор) ? Конструктивни принципи • Оптимизация на свободно добиваната соларна енергия – SF (Соларен Фактор) ? ? ? – Повърхност на остъкляването – Ориентация на остъкляването – Мерки срещу прегряване през лятото (Конструктивни, щори, растителни) 13

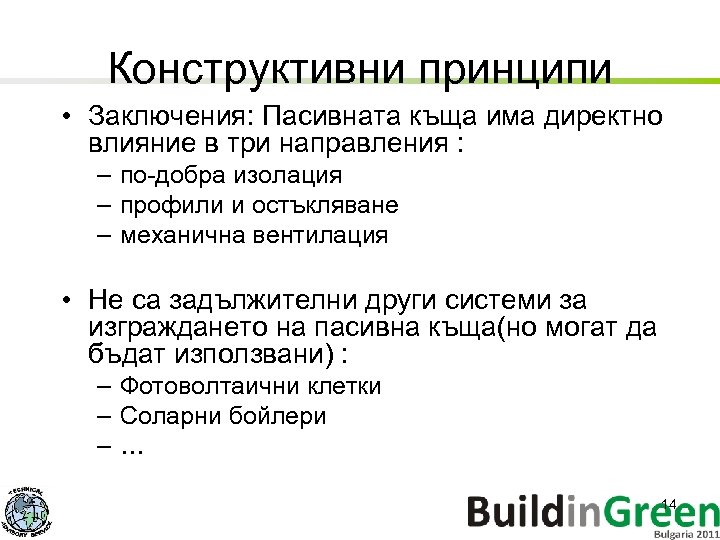

Конструктивни принципи • Заключения: Пасивната къща има директно влияние в три направления : – Конструктивни принципи • Заключения: Пасивната къща има директно влияние в три направления : – по-добра изолация – профили и остъкляване – механична вентилация • Не са задължителни други системи за изграждането на пасивна къща(но могат да бъдат използвани) : – Фотоволтаични клетки – Соларни бойлери –… 14

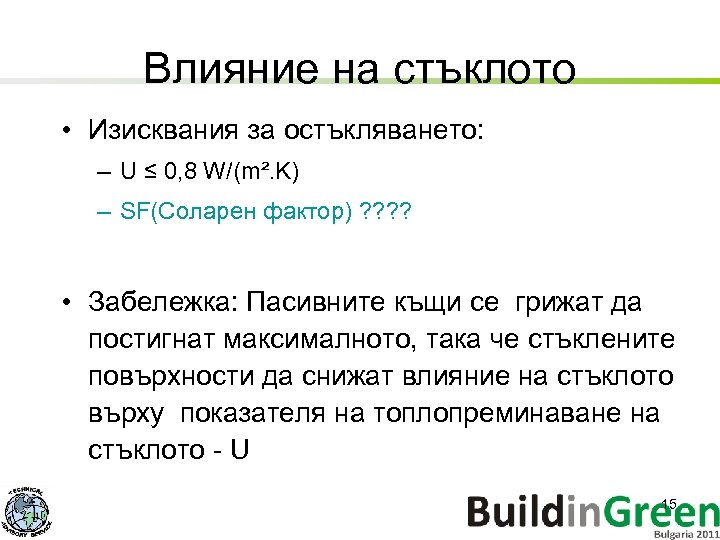

Влияние на стъклото • Изисквания за остъкляването: – U ≤ 0, 8 W/(m². K) Влияние на стъклото • Изисквания за остъкляването: – U ≤ 0, 8 W/(m². K) – SF(Соларен фактор) ? ? • Забележка: Пасивните къщи се грижат да постигнат максималното, така че стъклените повърхности да снижат влияние на стъклото върху показателя на топлопреминаване на стъклото - U 15

PLANIBEL TRI – Въпроси и отговори 1) WHAT ABOUT THE WEIGHT ? • Стандартен PLANIBEL TRI – Въпроси и отговори 1) WHAT ABOUT THE WEIGHT ? • Стандартен двоен стъклопакет 4 – 16 – 4 20 kg • Безопасен двоен стъклопакет 4 – 16 – 44. 2 30 kg 4 – 16 – 33. 1 25 kg 30 kg • Стандартен троен стъклопакет 4 – 14 – 4 • Безопасен троен стъклопакет 4 – 14 – 33. 1 35 kg Тежестта на тройния стъклопакет е идентична с тази на един от видовете безопасен двоен стъклопакет. Това може да е проблем в някои случаи като например плъзгащи се врати , но в повечето случаи е нормална 16

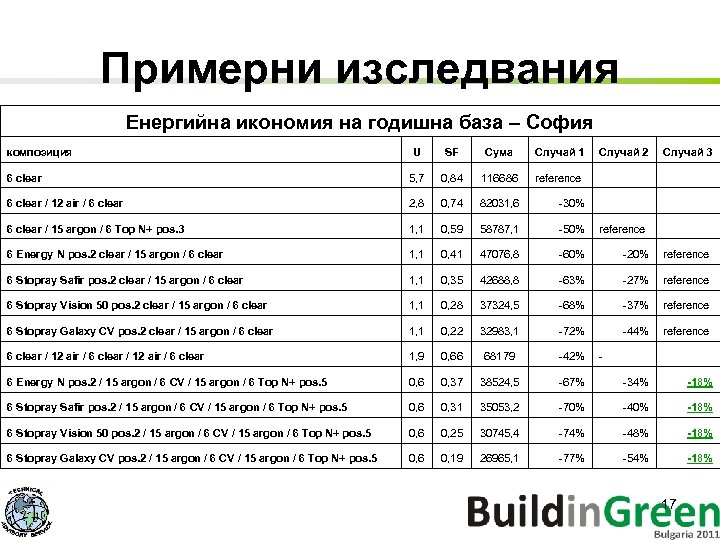

Примерни изследвания Енергийна икономия на годишна база – София композиция U SF Сума Случай Примерни изследвания Енергийна икономия на годишна база – София композиция U SF Сума Случай 1 Случай 2 Случай 3 6 clear 5, 7 0, 84 116686 reference 6 clear / 12 air / 6 clear 2, 8 0, 74 82031, 6 -30% 6 clear / 15 argon / 6 Top N+ pos. 3 1, 1 0, 59 58787, 1 -50% reference 6 Energy N pos. 2 clear / 15 argon / 6 clear 1, 1 0, 41 47076, 8 -60% -20% reference 6 Stopray Safir pos. 2 clear / 15 argon / 6 clear 1, 1 0, 35 42688, 8 -63% -27% reference 6 Stopray Vision 50 pos. 2 clear / 15 argon / 6 clear 1, 1 0, 28 37324, 5 -68% -37% reference 6 Stopray Galaxy CV pos. 2 clear / 15 argon / 6 clear 1, 1 0, 22 32983, 1 -72% -44% reference 6 clear / 12 air / 6 clear 1, 9 0, 66 68179 -42% 6 Energy N pos. 2 / 15 argon / 6 CV / 15 argon / 6 Top N+ pos. 5 0, 6 0, 37 38524, 5 -67% -34% -18% 6 Stopray Safir pos. 2 / 15 argon / 6 CV / 15 argon / 6 Top N+ pos. 5 0, 6 0, 31 35053, 2 -70% -40% -18% 6 Stopray Vision 50 pos. 2 / 15 argon / 6 CV / 15 argon / 6 Top N+ pos. 5 0, 6 0, 25 30745, 4 -74% -48% -18% 6 Stopray Galaxy CV pos. 2 / 15 argon / 6 CV / 15 argon / 6 Top N+ pos. 5 0, 6 0, 19 26965, 1 -77% -54% -18% - 17

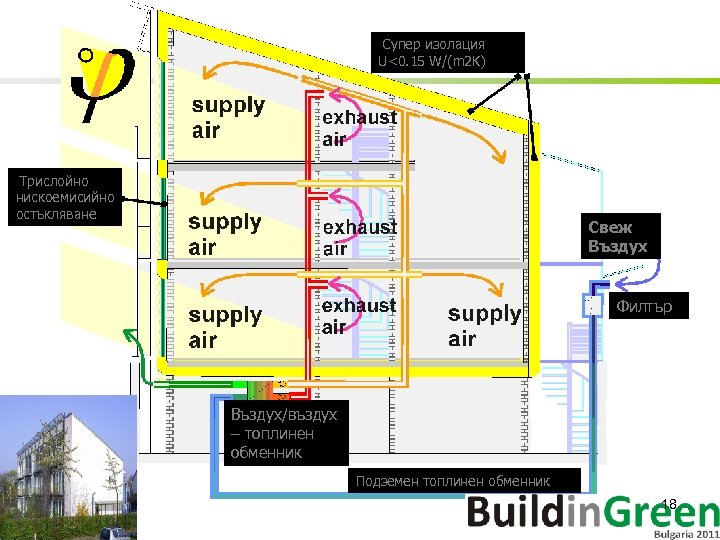

Супер изолация U<0. 15 W/(m 2 K) Трислойно нискоемисийно остъкляване Свеж Въздух Филтър Въздух/въздух Супер изолация U<0. 15 W/(m 2 K) Трислойно нискоемисийно остъкляване Свеж Въздух Филтър Въздух/въздух – топлинен обменник Подземен топлинен обменник 18

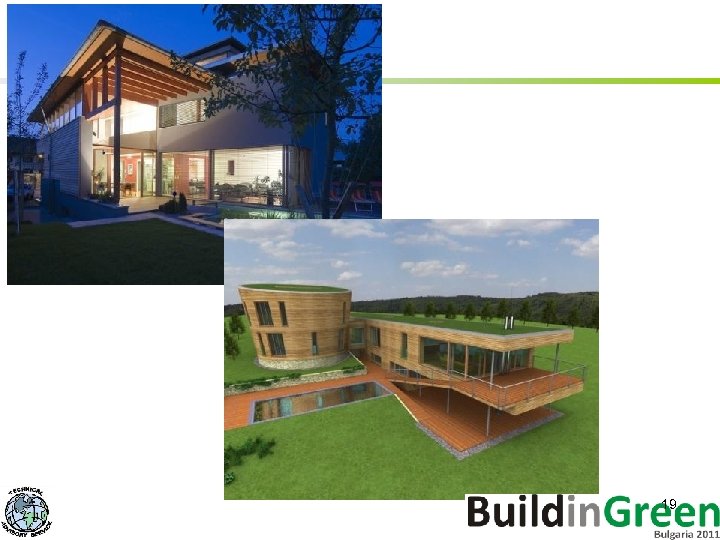

19 19

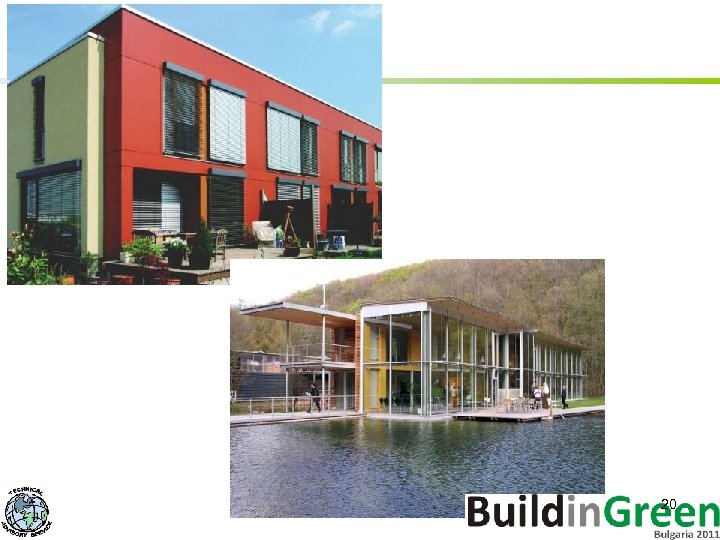

20 20

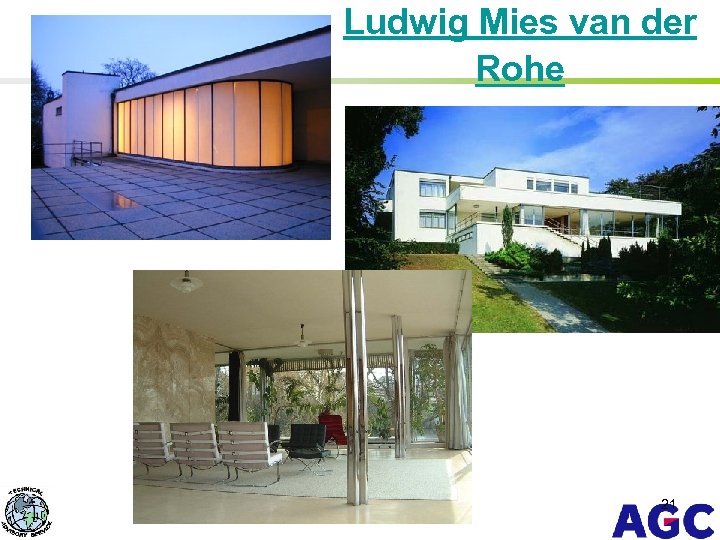

Ludwig Mies van der Rohe 21 Ludwig Mies van der Rohe 21

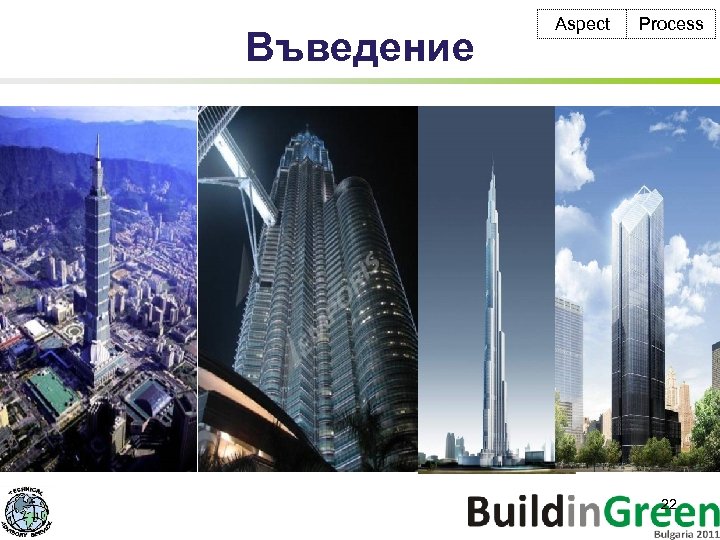

Въведение Aspect Process 22 Въведение Aspect Process 22

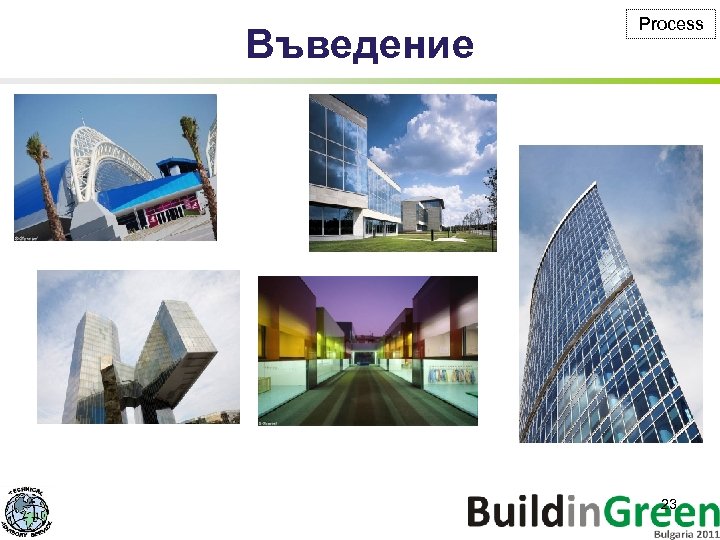

Въведение Process 23 Въведение Process 23

Въведение Болле-Нардини Дистилационна Локация : Bassano del Grappa (Italy) Архитект : Massimiliano Fuksas Studio Въведение Болле-Нардини Дистилационна Локация : Bassano del Grappa (Italy) Архитект : Massimiliano Fuksas Studio Fuksas Кензо Билдинг Локация : Paris (France) Архитект : Jean-Jacques Ory 24

Въведение Злоте Тераси Локация : Warsaw (Полша) Архитект : Emili Plater Swiss RE Локация Въведение Злоте Тераси Локация : Warsaw (Полша) Архитект : Emili Plater Swiss RE Локация : London (UK) Архитект : Foster 25

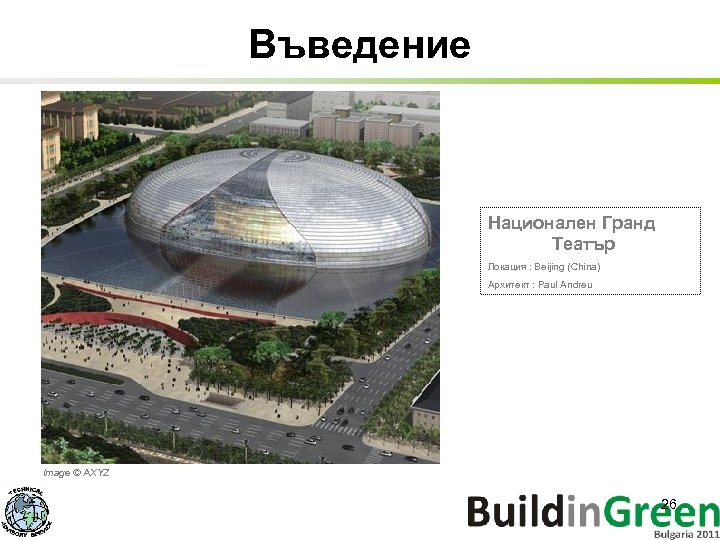

Въведение Национален Гранд Театър Локация : Beijing (China) Архитект : Paul Andreu Image © Въведение Национален Гранд Театър Локация : Beijing (China) Архитект : Paul Andreu Image © AXYZ 26

Въведение 27 Въведение 27

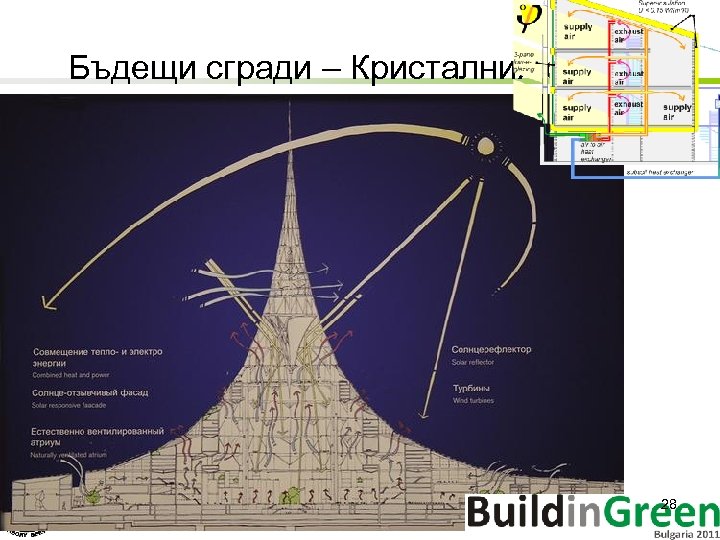

Бъдещи сгради – Кристалния остров 28 Бъдещи сгради – Кристалния остров 28

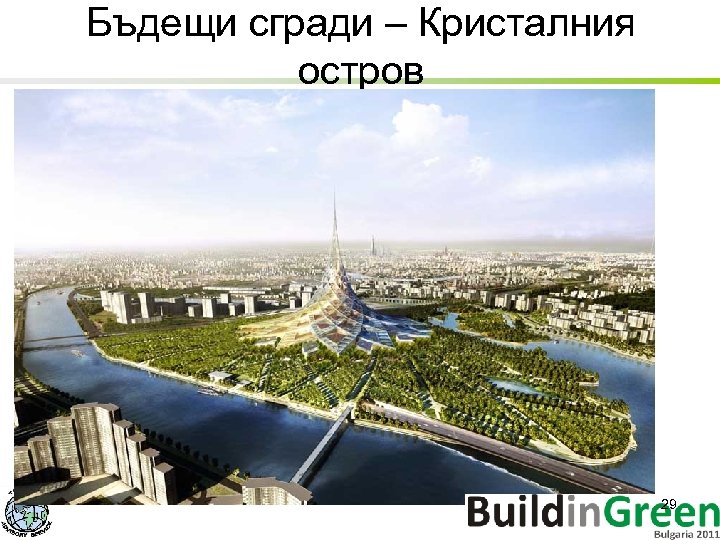

Бъдещи сгради – Кристалния остров 29 Бъдещи сгради – Кристалния остров 29

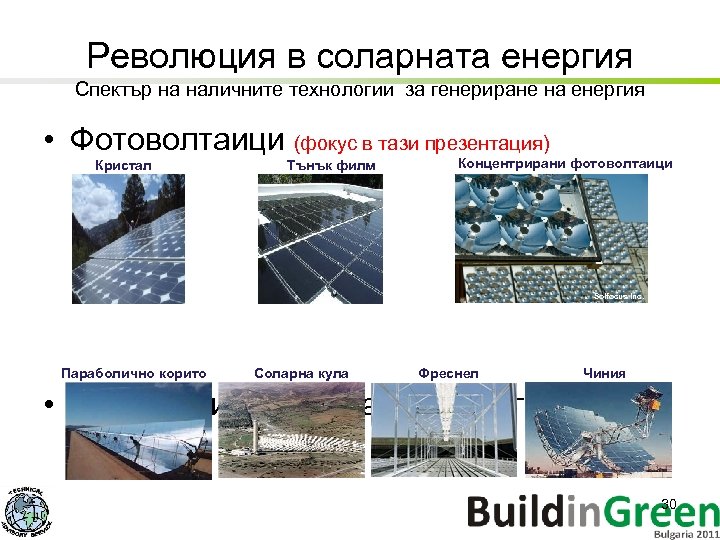

Революция в соларната енергия Спектър на наличните технологии за генериране на енергия • Фотоволтаици Революция в соларната енергия Спектър на наличните технологии за генериране на енергия • Фотоволтаици (фокус в тази презентация) Кристал Тънък филм Концентрирани фотоволтаици Solfocus Inc. Параболично корито Соларна кула Фреснел Чиния • Концентрирана соларна енергия 30

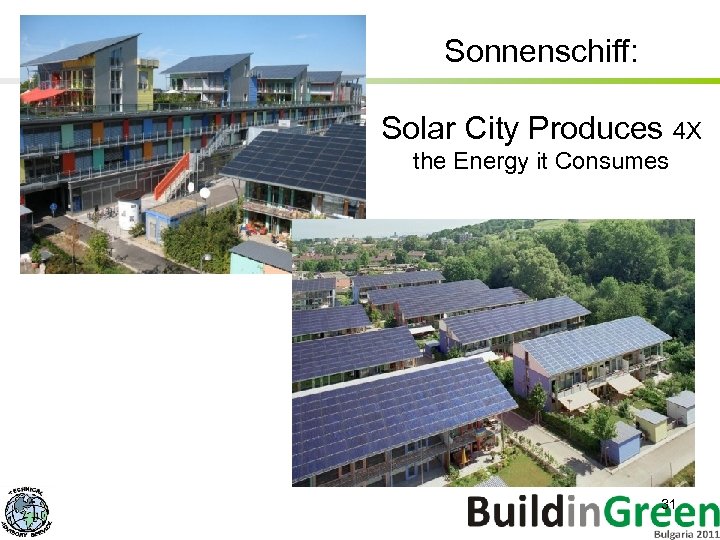

Sonnenschiff: Solar City Produces 4 X the Energy it Consumes 31 Sonnenschiff: Solar City Produces 4 X the Energy it Consumes 31

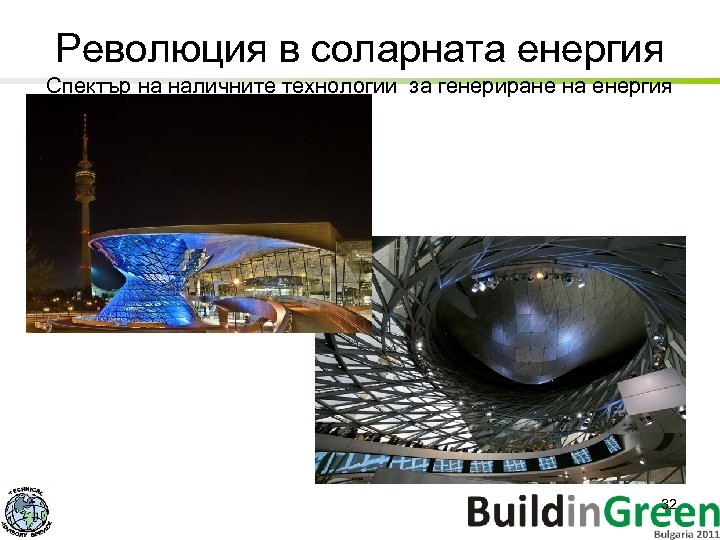

Революция в соларната енергия Спектър на наличните технологии за генериране на енергия 32 Революция в соларната енергия Спектър на наличните технологии за генериране на енергия 32

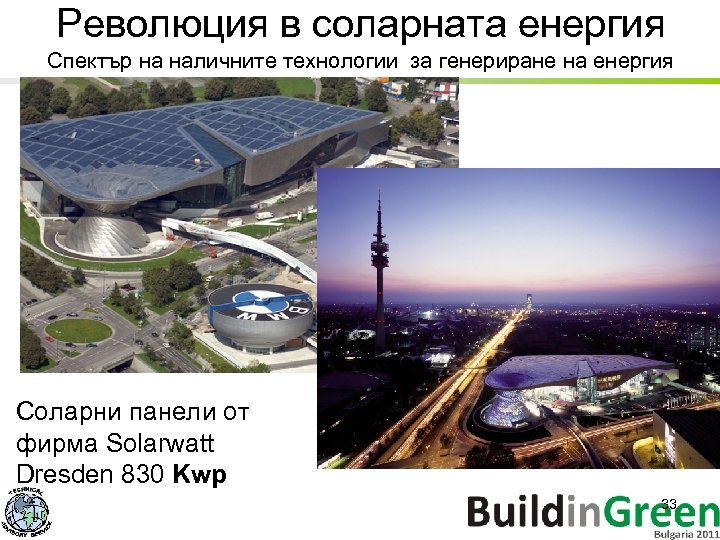

Революция в соларната енергия Спектър на наличните технологии за генериране на енергия Соларни панели Революция в соларната енергия Спектър на наличните технологии за генериране на енергия Соларни панели от фирма Solarwatt Dresden 830 Kwp 33

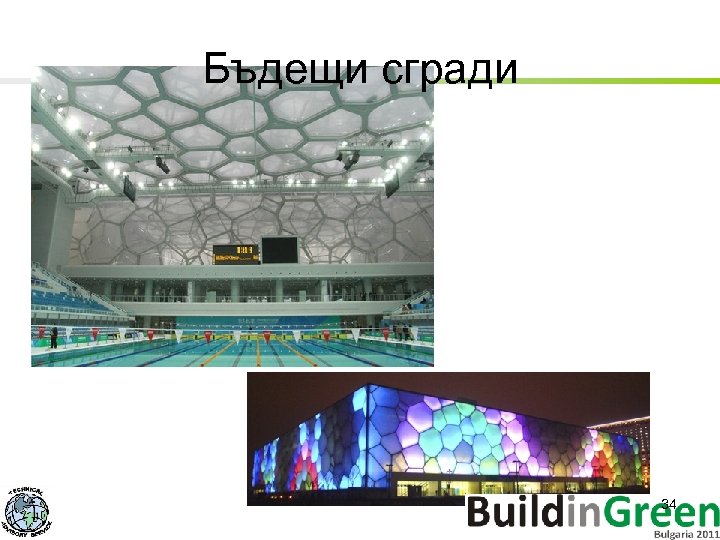

Бъдещи сгради 34 Бъдещи сгради 34

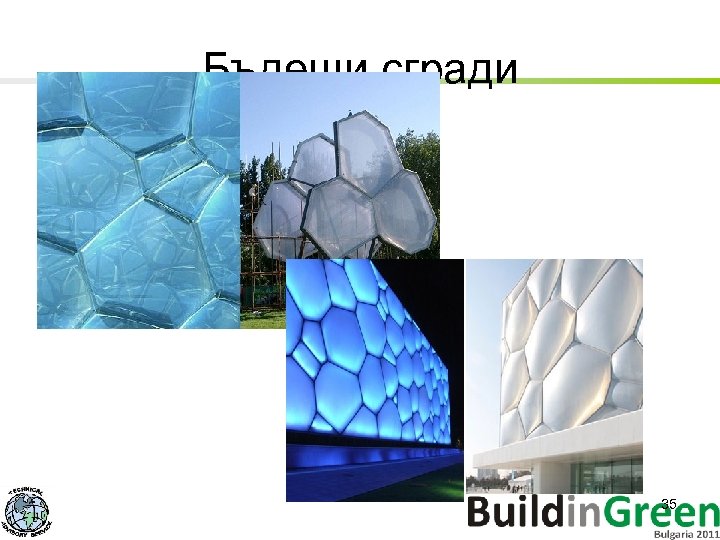

Бъдещи сгради 35 Бъдещи сгради 35

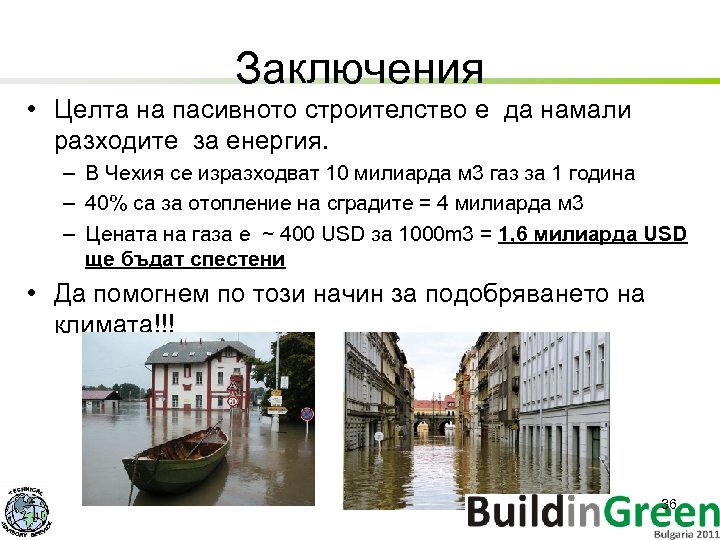

Заключения • Целта на пасивното строителство е да намали разходите за енергия. – В Заключения • Целта на пасивното строителство е да намали разходите за енергия. – В Чехия се изразходват 10 милиарда м 3 газ за 1 година – 40% са за отопление на сградите = 4 милиарда м 3 – Цената на газа е ~ 400 USD за 1000 m 3 = 1, 6 милиарда USD ще бъдат спестени • Да помогнем по този начин за подобряването на климата!!! 36

Благодаря Ви за вниманието !!! 37 Благодаря Ви за вниманието !!! 37
