Пары и парообразование Процесс парообразования. Основные определения Процесс парообразования и методика определения основных характеристик процесса парообразования для всех жидкостей практически аналогичны, что дает возможность рассматривать процесс парообразования на примере воды, как одного из наиболее распространенных веществ в природе. Рассмотрим изобарный процесс парообразования 1 кг воды в координатах р – v.

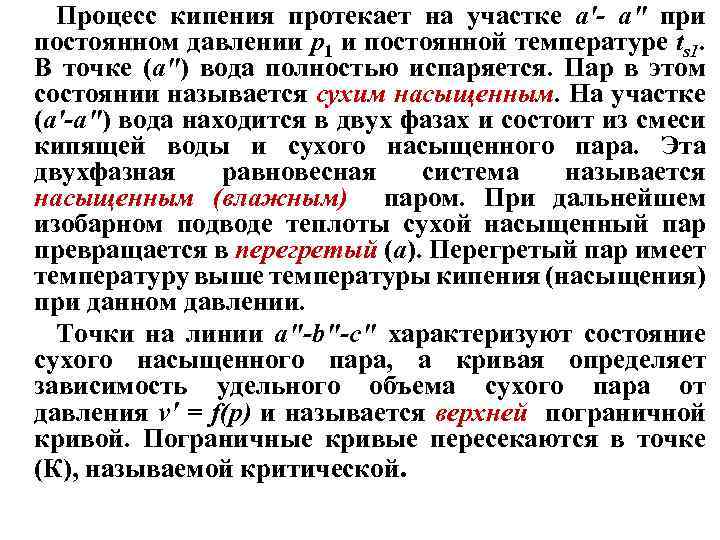

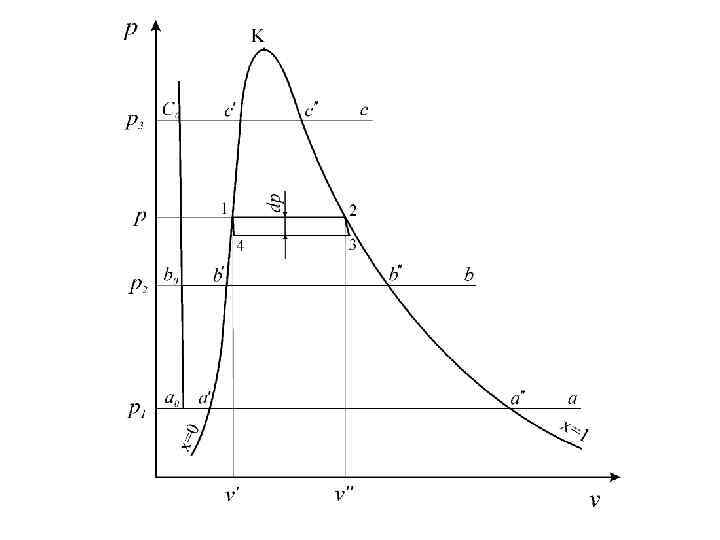

Процесс кипения протекает на участке а'- а" при постоянном давлении р1 и постоянной температуре ts 1. В точке (а") вода полностью испаряется. Пар в этом состоянии называется сухим насыщенным. На участке (а'-а") вода находится в двух фазах и состоит из смеси кипящей воды и сухого насыщенного пара. Эта двухфазная равновесная система называется насыщенным (влажным) паром. При дальнейшем изобарном подводе теплоты сухой насыщенный пар превращается в перегретый (а). Перегретый пар имеет температуру выше температуры кипения (насыщения) при данном давлении. Точки на линии a"-b"-с" характеризуют состояние сухого насыщенного пара, а кривая определяет зависимость удельного объема сухого пара от давления v' = f(p) и называется верхней пограничной кривой. Пограничные кривые пересекаются в точке (К), называемой критической.

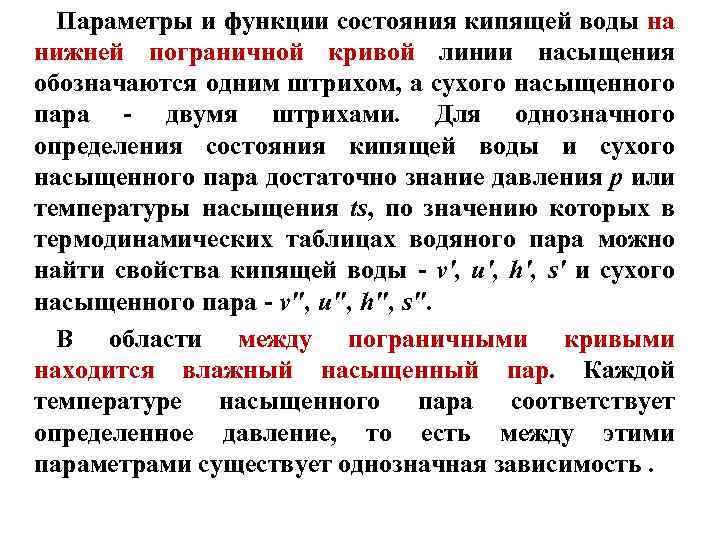

Параметры и функции состояния кипящей воды на нижней пограничной кривой линии насыщения обозначаются одним штрихом, а сухого насыщенного пара - двумя штрихами. Для однозначного определения состояния кипящей воды и сухого насыщенного пара достаточно знание давления р или температуры насыщения ts, по значению которых в термодинамических таблицах водяного пара можно найти свойства кипящей воды - v', u', h', s' и сухого насыщенного пара - v", u", h", s". В области между пограничными кривыми находится влажный насыщенный пар. Каждой температуре насыщенного пара соответствует определенное давление, то есть между этими параметрами существует однозначная зависимость.
Для характеристики влажного насыщенного пара, помимо р или ts, в качестве второй независимой переменной используется массовая концентрация сухого насыщенного пара в смеси, называемая степенью сухости или паросодержанием ( x) где G" – масса сухого насыщенного пара; – масса кипящей жидкости; G – масса насыщенного пара. На нижней пограничной кривой , а на верхней жидкости к массе смеси (влажного насыщенного пара) называется влагосодержанием
Количество теплоты, которое необходимо подвести при постоянном давлении к 1 кг кипящей жидкости для превращения ее в сухой насыщенный пар, называется скрытой теплотой парообразования и обозначается символом r. Значение скрытой теплоты парообразования (r) можно определить из математического выражения первого начала термодинамики Так как процесс парообразования протекает при постоянном давлении ( ), скрытая теплота парообразования может быть определена из следующего соотношения: С ростом давления или температуры кипения (насыщения) жидкостей величина скрытой теплоты парообразования уменьшается и в критической точке становятся равными нулю.
Свойства влажного насыщенного и перегретого пара Влажный насыщенный пар является бинарной смесью. Свойства влажного насыщенного пара зависят от давления, при котором он находится, от концентраций жидкой и парообразной фаз в системе, которые определяются значением паросодержания. Известно, что объем, внутренняя энергия, энтальпия и энтропия системы зависят от массы вещества (G ). Обозначим любую полную функцию через Z, а ее удельное значение z. Тогда Z=z. G. Для вычисления характеристик системы - влажного насыщенного пара, воспользуемся правилом аддитивности где и – экстенсивные характеристики кипящей воды и сухого насыщенного пара.
Выразив полные характеристики соответствующие удельные величины получим через Разделив на массу влажного насыщенного пара получим выражение для определения удельных значений характеристик влажного насыщенного пара С помощью данного соотношения можно записать соотношения для определения основных параметров и удельных значений функций состояния влажного насыщенного пара (удельного объема, внутренней энергии, энтальпии и энтропии):
Энтальпия, энтропия и внутренняя энергия перегретого пара определяются из уравнений приращения этих параметров в изобарическом процессе перегрева. В связи с тем, что перегретый пар по своим свойствам близок к идеальному газу, для изобарного процесса перегрева сухого насыщенного пара с некоторой долей приближения справедливы следующие соотношения: где , – удельные значения энтальпии и энтропии сухого насыщенного пара; сpm , – первая и вторая средние удельные теплоемкости перегретого пара в интервале температур Т-Тs; v – удельный объем перегретого пара; – степень перегрева.
Паросиловая установка. Цикл Ренкина
Пути повышения экономичности паросиловых установок Схема установки для совместной Схема паросиловой установки с выработки механической энергии и регенеративным подогревом теплоты питательной воды
Схема паросиловой установки с промежуточным перегревом пара
