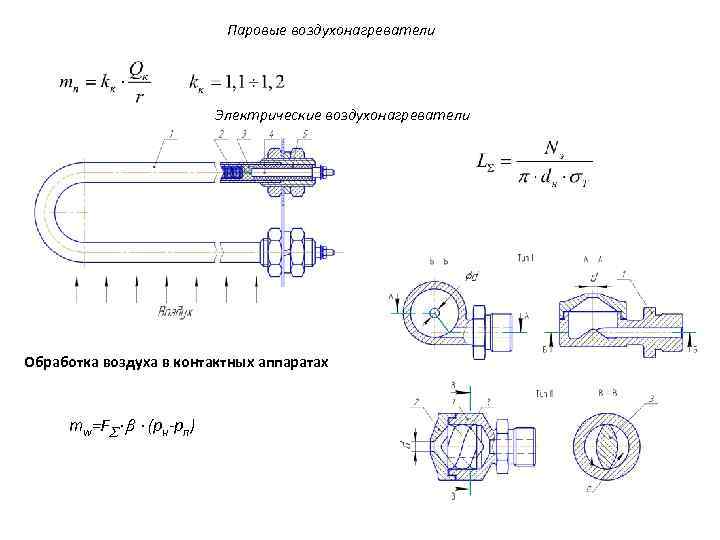

Паровые воздухонагреватели Электрические воздухонагреватели Обработка воздуха в контактных аппаратах mw=F β (pн-pп)

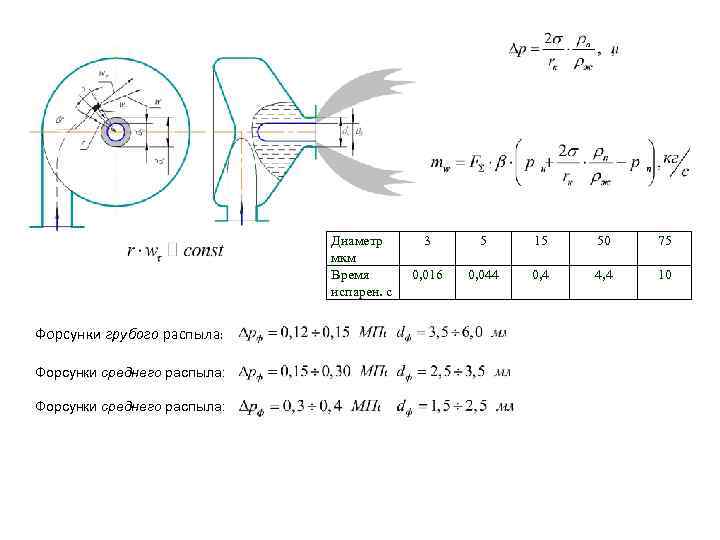

Диаметр мкм Время испарен. с Форсунки грубого распыла: Форсунки среднего распыла: 3 5 15 50 75 0, 016 0, 044 0, 4 4, 4 10

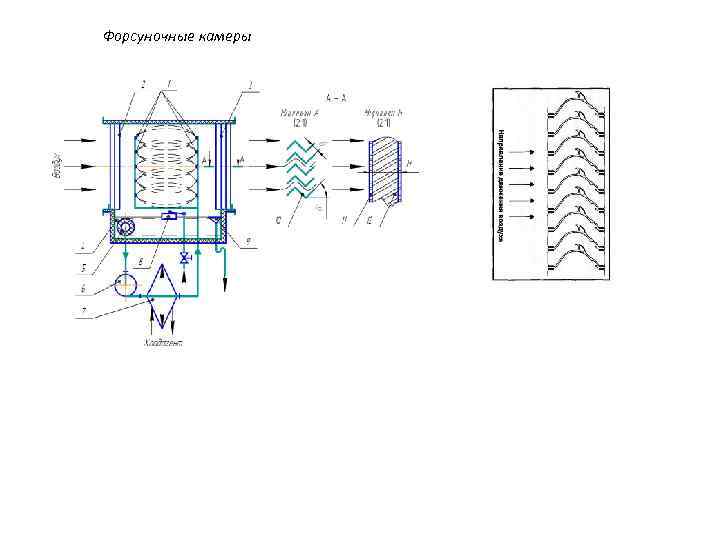

Форсуночные камеры

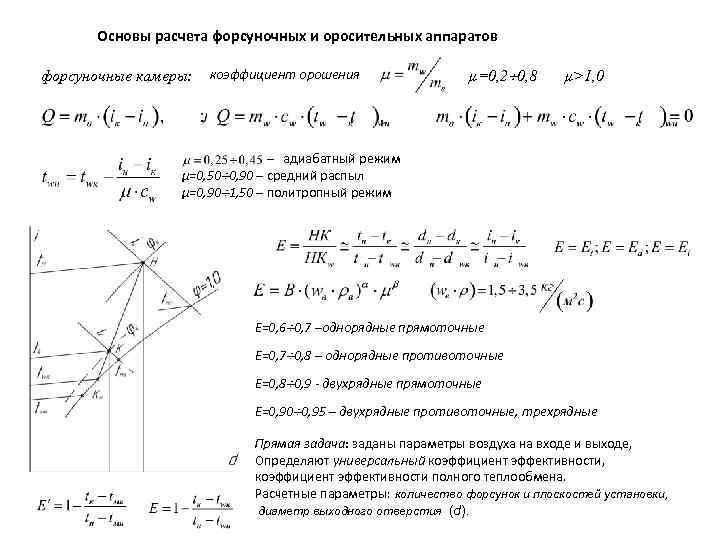

Основы расчета форсуночных и оросительных аппаратов форсуночные камеры: коэффициент орошения µ=0, 2 0, 8 µ>1, 0 – адиабатный режим μ=0, 50 0, 90 – средний распыл μ=0, 90 1, 50 – политропный режим Е=0, 6 0, 7 –однорядные прямоточные Е=0, 7 0, 8 – однорядные противоточные Е=0, 8 0, 9 - двухрядные прямоточные Е=0, 90 0, 95 – двухрядные противоточные, трехрядные Прямая задача: заданы параметры воздуха на входе и выходе, Определяют универсальный коэффициент эффективности, коэффициент эффективности полного теплообмена. Расчетные параметры: количество форсунок и плоскостей установки, диаметр выходного отверстия (d).

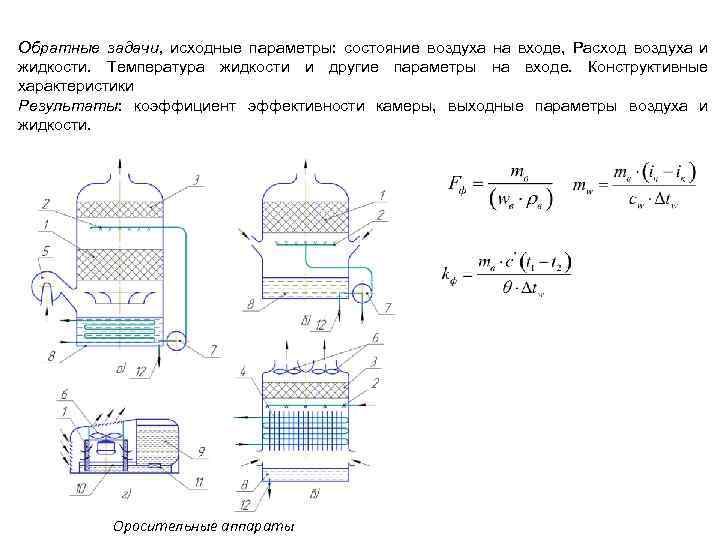

Обратные задачи, исходные параметры: состояние воздуха на входе, Расход воздуха и жидкости. Температура жидкости и другие параметры на входе. Конструктивные характеристики Результаты: коэффициент эффективности камеры, выходные параметры воздуха и жидкости. Оросительные аппараты

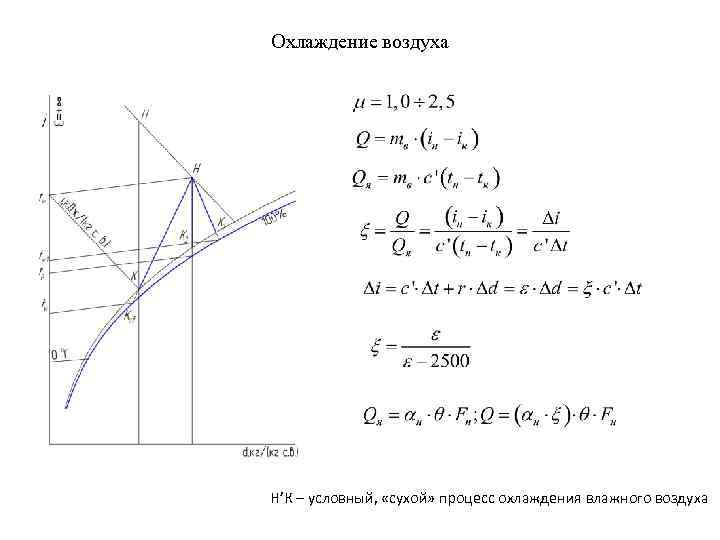

Охлаждение воздуха Н’К – условный, «сухой» процесс охлаждения влажного воздуха

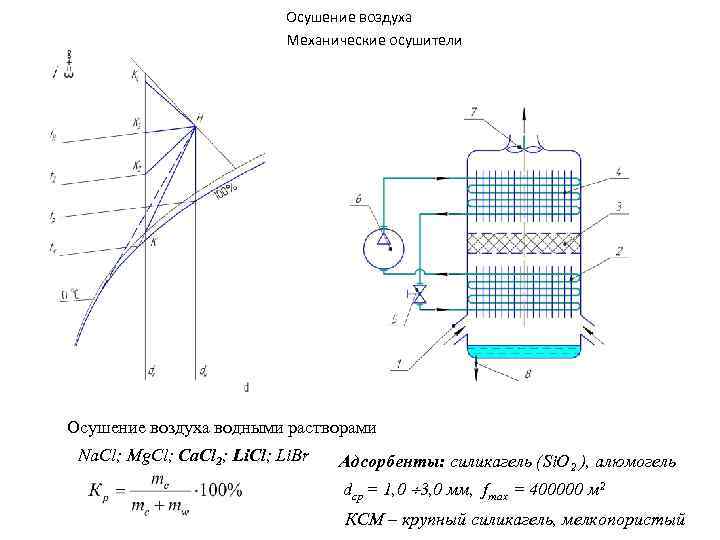

Осушение воздуха Механические осушители Осушение воздуха водными растворами Na. Cl; Mg. Cl; Ca. Cl 2; Li. Cl; Li. Br Адсорбенты: силикагель (Si. O 2 ), алюмогель dcр = 1, 0 3, 0 мм, fmax = 400000 м 2 КСМ – крупный силикагель, мелкопористый
